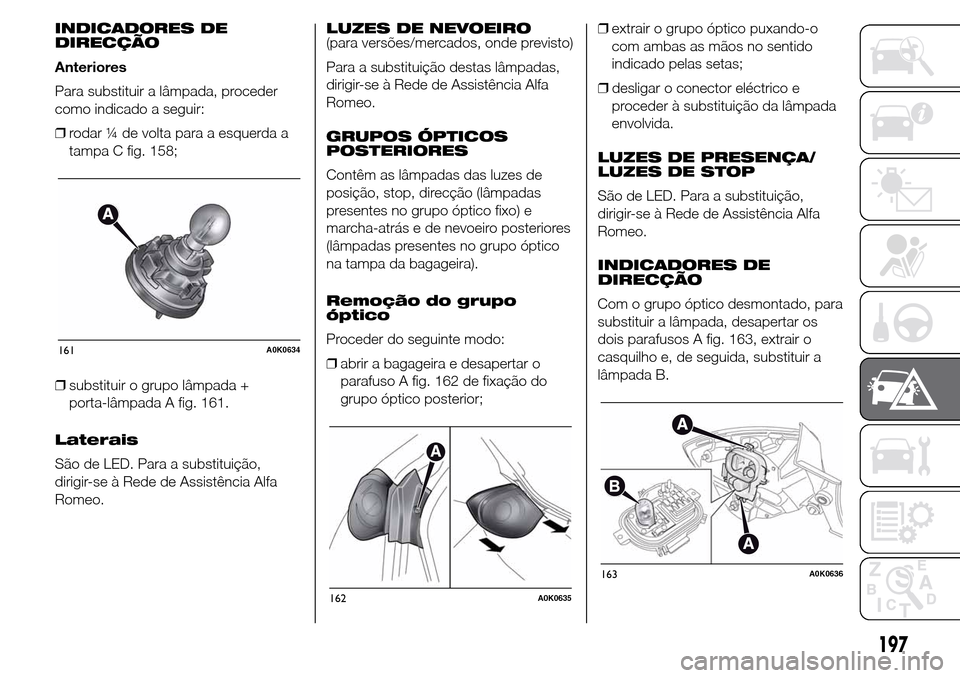

INDICADORES DE
DIRECÇÃO
Anteriores
Para substituir a lâmpada, proceder
como indicado a seguir:
❒rodar ¼ de volta para a esquerda a
tampa C fig. 158;
❒substituir o grupo lâmpada +
porta-lâmpada A fig. 161.
Laterais
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.LUZES DE NEVOEIRO
(para versões/mercados, onde previsto)
Para a substituição destas lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
GRUPOS ÓPTICOS
POSTERIORES
Contêm as lâmpadas das luzes de
posição, stop, direcção (lâmpadas
presentes no grupo óptico fixo) e
marcha-atrás e de nevoeiro posteriores
(lâmpadas presentes no grupo óptico
na tampa da bagageira).
Remoção do grupo
óptico
Proceder do seguinte modo:
❒abrir a bagageira e desapertar o
parafuso A fig. 162 de fixação do
grupo óptico posterior;❒extrair o grupo óptico puxando-o
com ambas as mãos no sentido
indicado pelas setas;
❒desligar o conector eléctrico e
proceder à substituição da lâmpada
envolvida.
LUZES DE PRESENÇA/
LUZES DE STOP
São de LED. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
INDICADORES DE
DIRECÇÃO
Com o grupo óptico desmontado, para
substituir a lâmpada, desapertar os
dois parafusos A fig. 163, extrair o
casquilho e, de seguida, substituir a
lâmpada B.
161A0K0634
162A0K0635
163A0K0636
197

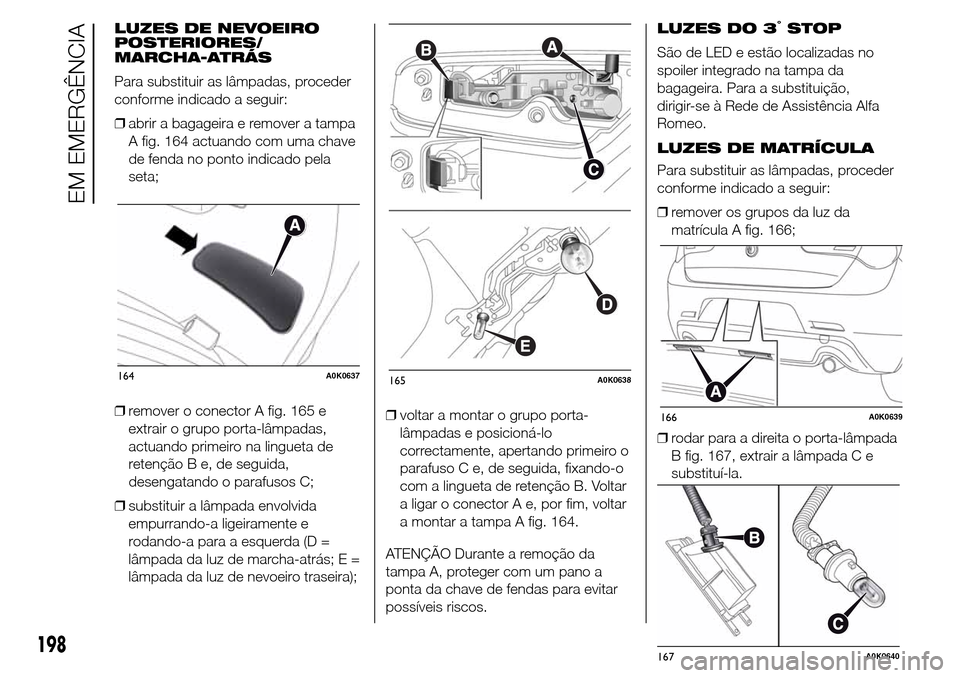

LUZES DE NEVOEIRO
POSTERIORES/
MARCHA-ATRÁS
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒abrir a bagageira e remover a tampa
A fig. 164 actuando com uma chave
de fenda no ponto indicado pela
seta;
❒remover o conector A fig. 165 e
extrair o grupo porta-lâmpadas,
actuando primeiro na lingueta de
retenção B e, de seguida,
desengatando o parafusos C;
❒substituir a lâmpada envolvida
empurrando-a ligeiramente e
rodando-a para a esquerda (D =
lâmpada da luz de marcha-atrás; E =
lâmpada da luz de nevoeiro traseira);❒voltar a montar o grupo porta-
lâmpadas e posicioná-lo
correctamente, apertando primeiro o
parafuso C e, de seguida, fixando-o
com a lingueta de retenção B. Voltar
a ligar o conector A e, por fim, voltar
a montar a tampa A fig. 164.
ATENÇÃO Durante a remoção da
tampa A, proteger com um pano a
ponta da chave de fendas para evitar
possíveis riscos.LUZES DO 3°STOP
São de LED e estão localizadas no
spoiler integrado na tampa da
bagageira. Para a substituição,
dirigir-se à Rede de Assistência Alfa
Romeo.
LUZES DE MATRÍCULA
Para substituir as lâmpadas, proceder
conforme indicado a seguir:
❒remover os grupos da luz da
matrícula A fig. 166;
❒rodar para a direita o porta-lâmpada
B fig. 167, extrair a lâmpada C e
substituí-la.
164A0K0637165A0K0638
166A0K0639
198
EM EMERGÊNCIA
167A0K0640

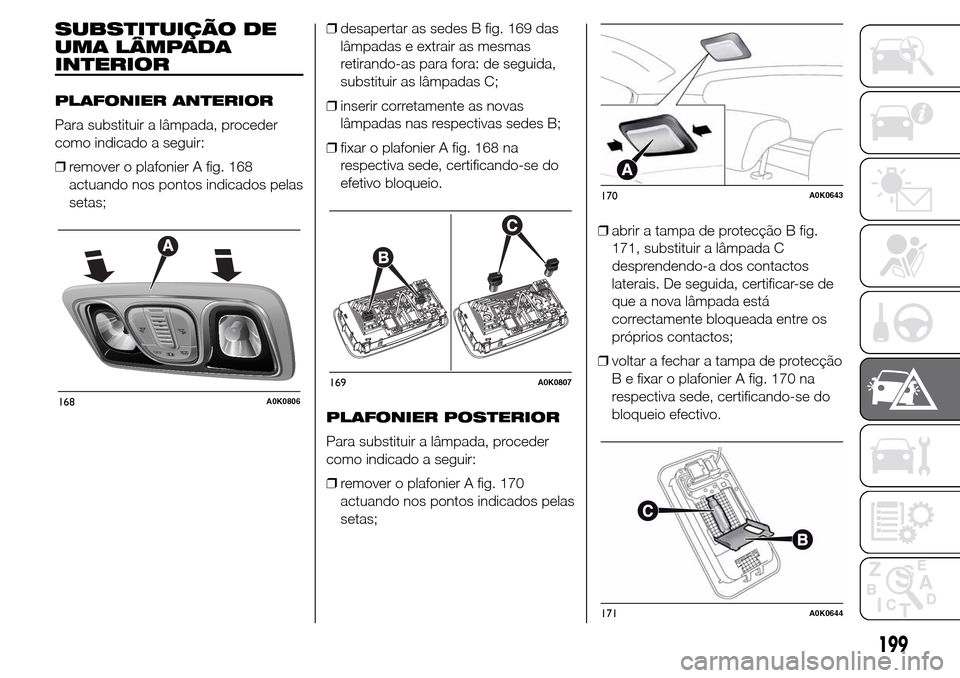

SUBSTITUIÇÃO DE
UMA LÂMPADA
INTERIOR
PLAFONIER ANTERIOR
Para substituir a lâmpada, proceder
como indicado a seguir:
❒remover o plafonier A fig. 168
actuando nos pontos indicados pelas
setas;❒desapertar as sedes B fig. 169 das
lâmpadas e extrair as mesmas
retirando-as para fora: de seguida,
substituir as lâmpadas C;
❒inserir corretamente as novas
lâmpadas nas respectivas sedes B;
❒fixar o plafonier A fig. 168 na
respectiva sede, certificando-se do
efetivo bloqueio.
PLAFONIER POSTERIOR
Para substituir a lâmpada, proceder
como indicado a seguir:
❒remover o plafonier A fig. 170
actuando nos pontos indicados pelas
setas;❒abrir a tampa de protecção B fig.
171, substituir a lâmpada C
desprendendo-a dos contactos
laterais. De seguida, certificar-se de
que a nova lâmpada está
correctamente bloqueada entre os
próprios contactos;
❒voltar a fechar a tampa de protecção
B e fixar o plafonier A fig. 170 na
respectiva sede, certificando-se do
bloqueio efectivo.
168A0K0806
169A0K0807
170A0K0643
171A0K0644
199

PLAFONIER DA
BAGAGEIRA
Para substituir a lâmpada, proceder
como indicado a seguir:
❒abrir a bagageira e extrair o plafonier
A fig. 172 actuando no ponto
indicado pela seta;
❒abrir a protecção B fig. 173 e
substituir a lâmpada;
❒voltar a fechar a protecção B no
transparente;
❒voltar a montar o plafonier A fig. 172
introduzindo-a na sua correcta
posição, primeiro de um lado
e depois premindo no outro lado até
ouvir o estalido de bloqueio.PLAFONIER DA GAVETA
PORTA-OBJECTOS
Para substituir a lâmpada, proceder
como indicado a seguir:
❒abrir a gaveta porta-objectos e extrair
o plafonier A fig. 174;
❒abrir a protecção B e substituir a
lâmpada;❒voltar a fechar a protecção B no
transparente;
❒voltar a montar o plafonier A
introduzindo-a na sua correcta
posição, primeiro de um lado
e depois premindo no outro lado até
ouvir o estalido de bloqueio.
PLAFONIER DA LUZ DE
CORTESIA
(para versões/mercados, onde previsto)
Para a substituição das lâmpadas,
dirigir-se à Rede de Assistência Alfa
Romeo.
172A0K0645
173A0K0646
174A0K0647
200
EM EMERGÊNCIA

SUBSTITUIÇÃO DOS
FUSÍVEIS

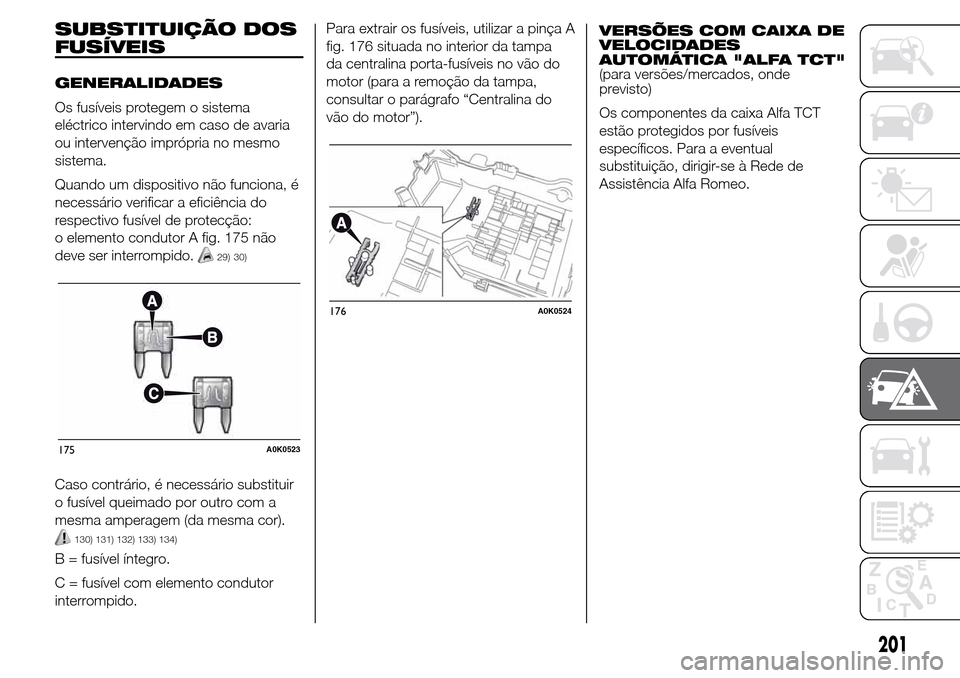

GENERALIDADES
Os fusíveis protegem o sistema
eléctrico intervindo em caso de avaria
ou intervenção imprópria no mesmo
sistema.
Quando um dispositivo não funciona, é
necessário verificar a eficiência do
respectivo fusível de protecção:
o elemento condutor A fig. 175 não
deve ser interrompido.
29) 30)
Caso contrário, é necessário substituir
o fusível queimado por outro com a
mesma amperagem (da mesma cor).
130) 131) 132) 133) 134)
B = fusível íntegro.
C = fusível com elemento condutor
interrompido.Para extrair os fusíveis, utilizar a pinça A
fig. 176 situada no interior da tampa
da centralina porta-fusíveis no vão do
motor (para a remoção da tampa,
consultar o parágrafo “Centralina do
vão do motor”).VERSÕES COM CAIXA DE
VELOCIDADES
AUTOMÁTICA "ALFA TCT"
(para versões/mercados, onde
previsto)
Os componentes da caixa Alfa TCT
estão protegidos por fusíveis
específicos. Para a eventual
substituição, dirigir-se à Rede de
Assistência Alfa Romeo.
175A0K0523
176A0K0524
201

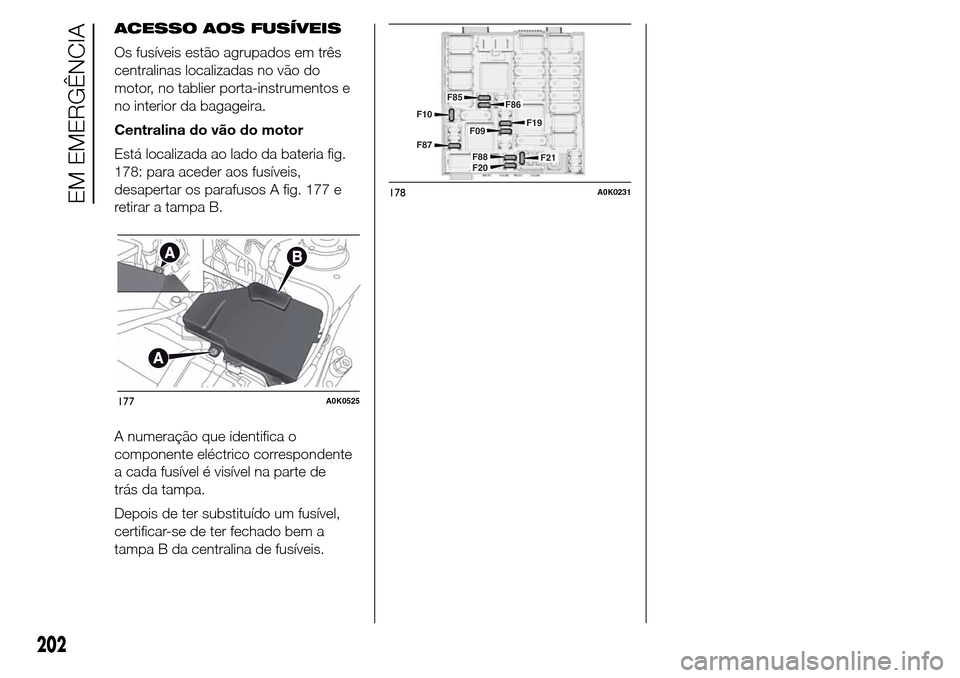

ACESSO AOS FUSÍVEIS
Os fusíveis estão agrupados em três
centralinas localizadas no vão do
motor, no tablier porta-instrumentos e
no interior da bagageira.
Centralina do vão do motor
Está localizada ao lado da bateria fig.
178: para aceder aos fusíveis,
desapertar os parafusos A fig. 177 e
retirar a tampa B.
A numeração que identifica o
componente eléctrico correspondente
a cada fusível é visível na parte de
trás da tampa.
Depois de ter substituído um fusível,
certificar-se de ter fechado bem a
tampa B da centralina de fusíveis.
177A0K0525
F10
F87F85
F86
F19
F09
F21 F88
F20
178A0K0231
202
EM EMERGÊNCIA

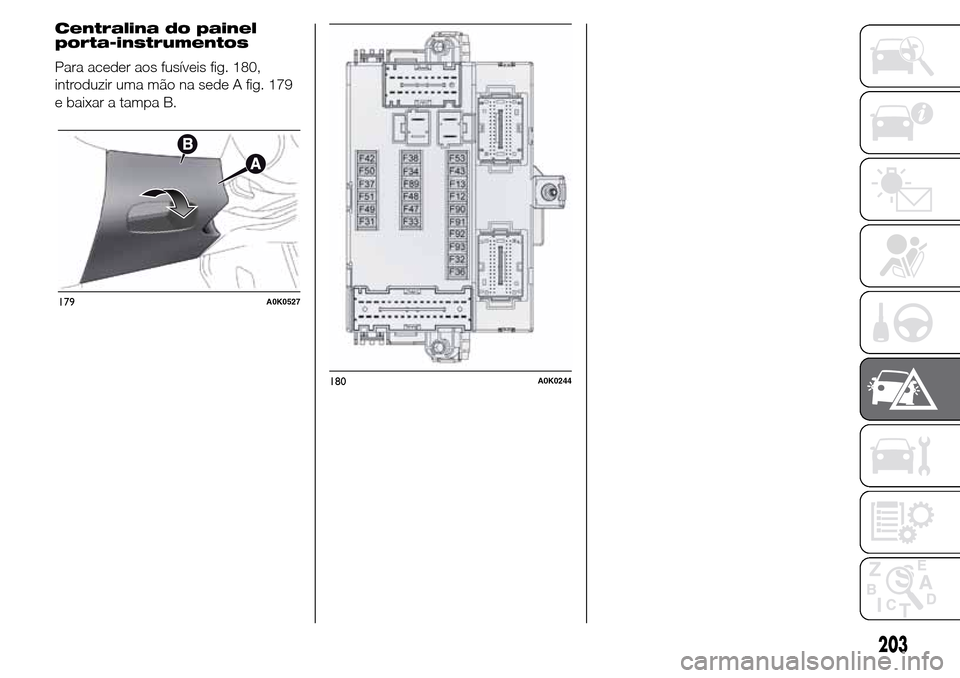

Centralina do painel
porta-instrumentos
Para aceder aos fusíveis fig. 180,
introduzir uma mão na sede A fig. 179
e baixar a tampa B.
179A0K0527
180A0K0244
203

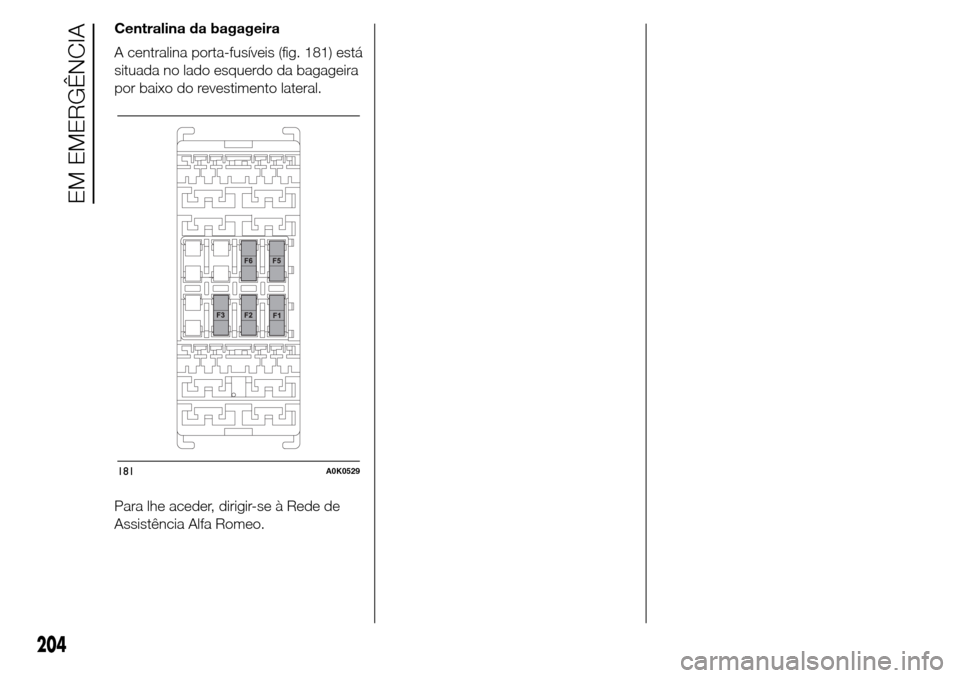

Centralina da bagageira
A centralina porta-fusíveis (fig. 181) está
situada no lado esquerdo da bagageira
por baixo do revestimento lateral.
Para lhe aceder, dirigir-se à Rede de
Assistência Alfa Romeo.
181A0K0529
204
EM EMERGÊNCIA

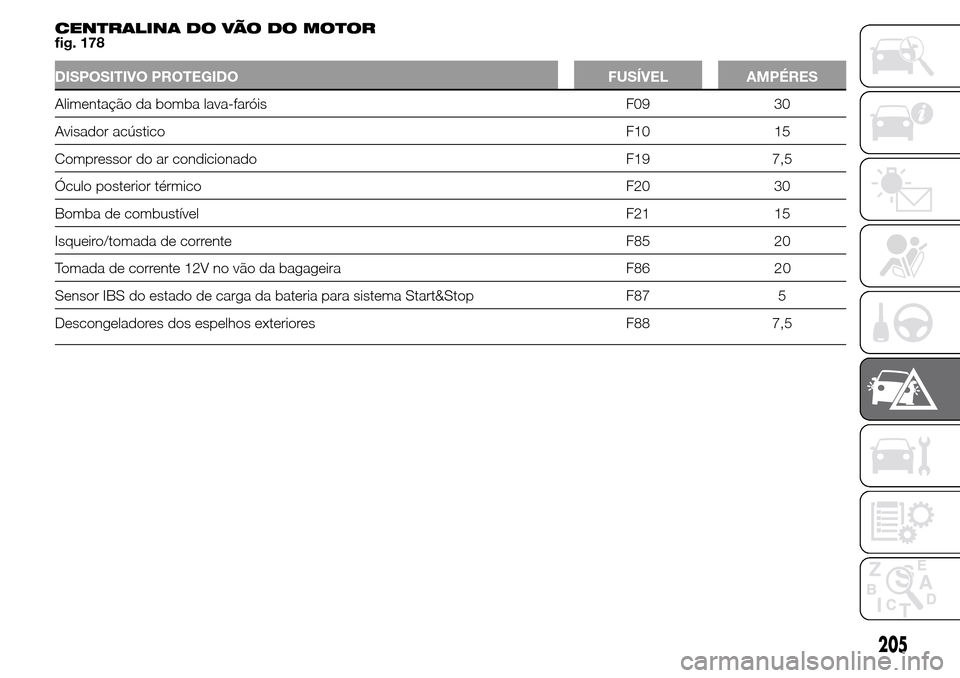

CENTRALINA DO VÃO DO MOTOR
fig. 178
DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Alimentação da bomba lava-faróis F09 30
Avisador acústico F10 15
Compressor do ar condicionado F19 7,5
Óculo posterior térmico F20 30
Bomba de combustível F21 15
Isqueiro/tomada de corrente F85 20
Tomada de corrente 12V no vão da bagageira F86 20
Sensor IBS do estado de carga da bateria para sistema Start&Stop F87 5
Descongeladores dos espelhos exteriores F88 7,5
205

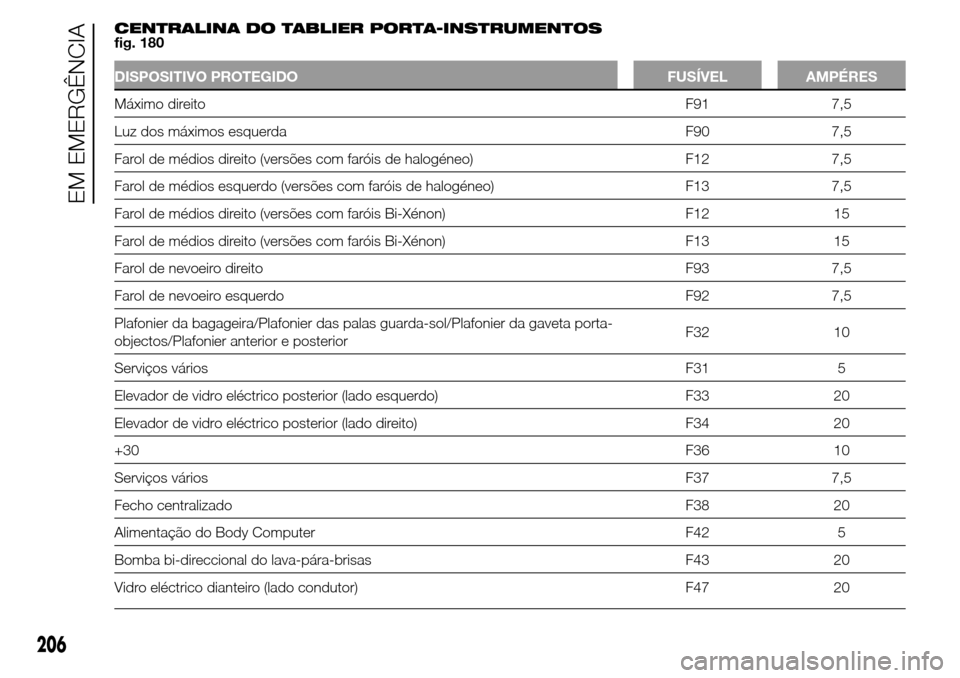

CENTRALINA DO TABLIER PORTA-INSTRUMENTOS
fig. 180
DISPOSITIVO PROTEGIDO FUSÍVEL AMPÉRES
Máximo direitoF91 7,5
Luz dos máximos esquerda F90 7,5
Farol de médios direito (versões com faróis de halogéneo) F12 7,5
Farol de médios esquerdo (versões com faróis de halogéneo) F13 7,5
Farol de médios direito (versões com faróis Bi-Xénon) F12 15
Farol de médios direito (versões com faróis Bi-Xénon) F13 15
Farol de nevoeiro direito F93 7,5
Farol de nevoeiro esquerdo F92 7,5
Plafonier da bagageira/Plafonier das palas guarda-sol/Plafonier da gaveta porta-
objectos/Plafonier anterior e posteriorF32 10
Serviços váriosF31 5
Elevador de vidro eléctrico posterior (lado esquerdo) F33 20
Elevador de vidro eléctrico posterior (lado direito) F34 20
+30F36 10
Serviços váriosF37 7,5
Fecho centralizado F38 20
Alimentação do Body Computer F42 5
Bomba bi-direccional do lava-pára-brisas F43 20
Vidro eléctrico dianteiro (lado condutor) F47 20
206
