Alfa Romeo Giulietta 2015 Návod k obsluze (in Czech)

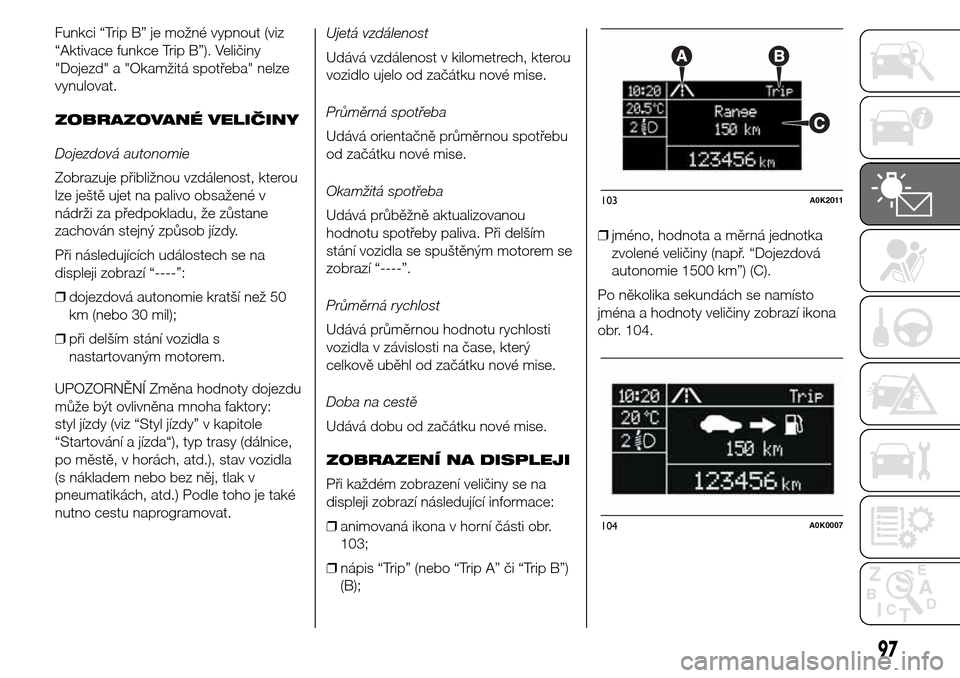

Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny
"Dojezd" a "Okamžitá spotřeba" nelze
vynulovat.
ZOBRAZOVANÉ VELIČINY
Dojezdová autonomie
Zobrazuje přibližnou vzdálenost, kterou
lze ještě ujet na palivo obsažené v
nádrži za předpokladu, že zůstane
zachován stejný způsob jízdy.
Při následujících událostech se na
displeji zobrazí “----”:
❒dojezdová autonomie kratší než 50
km (nebo 30 mil);
❒při delším stání vozidla s
nastartovaným motorem.
UPOZORNĚNÍ Změna hodnoty dojezdu
může být ovlivněna mnoha faktory:
styl jízdy (viz “Styl jízdy” v kapitole
“Startování a jízda“), typ trasy (dálnice,
po městě, v horách, atd.), stav vozidla
(s nákladem nebo bez něj, tlak v
pneumatikách, atd.) Podle toho je také
nutno cestu naprogramovat.Ujetá vzdálenost
Udává vzdálenost v kilometrech, kterou
vozidlo ujelo od začátku nové mise.
Průměrná spotřeba
Udává orientačně průměrnou spotřebu
od začátku nové mise.
Okamžitá spotřeba
Udává průběžně aktualizovanou
hodnotu spotřeby paliva. Při delším
stání vozidla se spuštěným motorem se
zobrazí “----”.
Průměrná rychlost
Udává průměrnou hodnotu rychlosti
vozidla v závislosti na čase, který
celkově uběhl od začátku nové mise.
Doba na cestě
Udává dobu od začátku nové mise.
ZOBRAZENÍ NA DISPLEJI
Při každém zobrazení veličiny se na
displeji zobrazí následující informace:
❒animovaná ikona v horní části obr.
103;
❒nápis “Trip” (nebo “Trip A” či “Trip B”)
(B);❒jméno, hodnota a měrná jednotka
zvolené veličiny (např. “Dojezdová
autonomie 1500 km”) (C).
Po několika sekundách se namísto
jména a hodnoty veličiny zobrazí ikona
obr. 104.
103A0K2011
104A0K0007
97

❒"Průměrná spotřeba A", (je-li
aktivní Trip A, nebo "B", je-li aktivní
Trip B).
❒
"Vzdálenost A", (je-li
aktivní Trip A, nebo "B", je-li aktivní
Trip B).
❒
"Okamžitá spotřeba"
❒
"Průměrná rychlost A" (je-li
aktivní Trip A, nebo "B", je-li aktivní
Trip B)
❒
"Doba na cestě A" (je-li aktivní
Trip A, nebo "B", je-li aktivní Trip B)
TLAČÍTKO TRIP 0.00
Po sepnutí klíčku na MAR umožňuje
tlačítko TRIP 0.00 na pravém pákovém
ovládači obr. 105 zobrazit nastavené
hodnoty a vynulovat je při zahájení nové
cesty:
❒krátký stisk: zobrazí se jednotlivé
veličiny;
❒dlouhý stisk: vymazání (reset) veličin a
začátek nové mise.Nová mise
Začne od okamžiku vynulování, které
bylo provedeno:
❒“manuálně” uživatelem stiskem
příslušného tlačítka;
❒“automaticky”, jakmile parametr
“ujetá vzdálenost” dosáhne hodnoty
99 999,9 km nebo parametr “doba
na cestě” dosáhne hodnoty 999,59
(999 hodin a 59 minut);
❒po každém odpojení a opětném
připojení baterie.UPOZORNĚNÍ Jestliže vynulujete
hodnoty při zobrazení funkce “Trip A”,
resetují se veličiny pouze pro tuto
funkci.
UPOZORNĚNÍ Jestliže vynulujete
hodnoty při zobrazení funkce “Trip B”,
resetují se veličiny pouze pro tuto
funkci.
Nastavení na začátku
cesty
S klíčkem na MAR vynulujte (reset)
funkci stiskem a podržením tlačítka
TRIP 0.00 po dobu delší než 2 sekundy.
Výstup z funkce Trip
Z funkce Trip vystoupíte automaticky při
zobrazení všech veličin nebo stiskem
tlačítka SET/
déle než jednu
sekundu.
105A0K0096
98

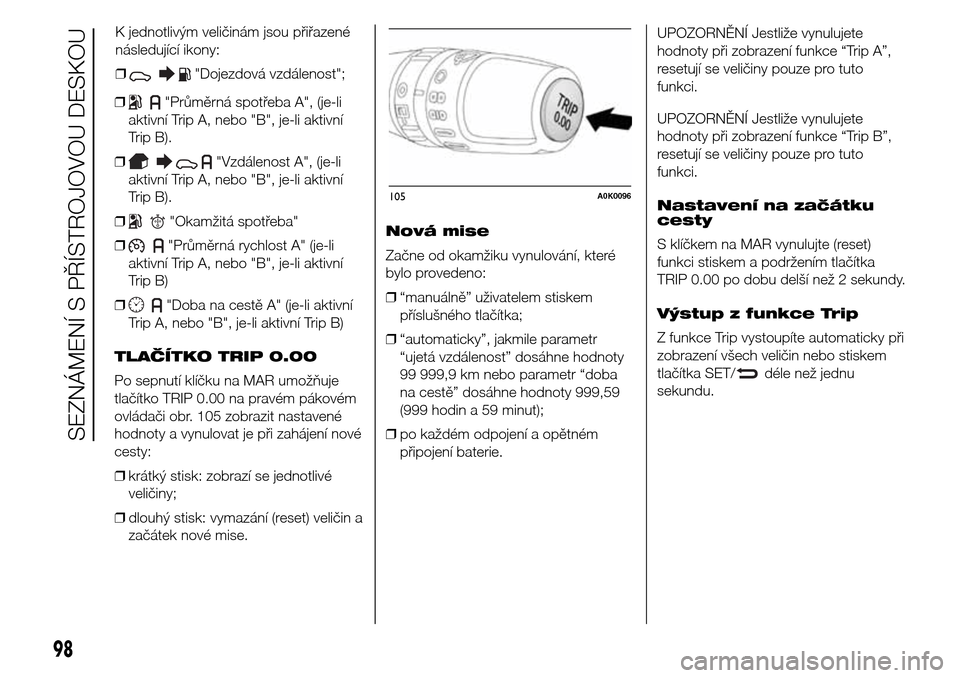

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
K jednotlivým veličinám jsou přiřazené
následující ikony:
❒
"Dojezdová vzdálenost";

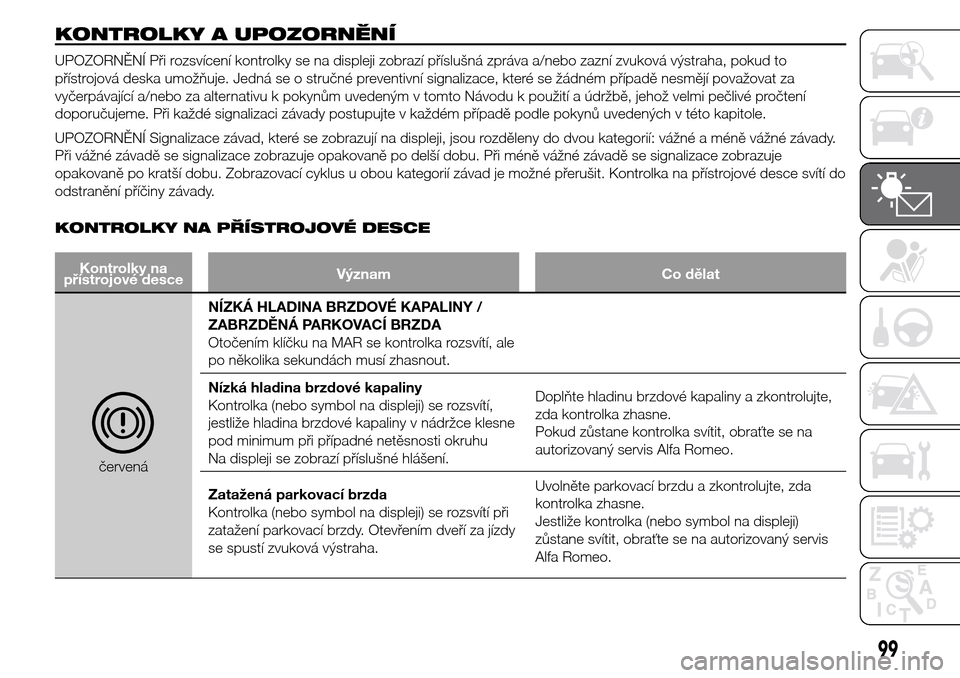

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky na
přístrojové desceVýznam Co dělat
červenáNÍZKÁ HLADINA BRZDOVÉ KAPALINY /
ZABRZDĚNÁ PARKOVACÍ BRZDA
Otočením klíčku na MAR se kontrolka rozsvítí, ale
po několika sekundách musí zhasnout.
Nízká hladina brzdové kapaliny
Kontrolka (nebo symbol na displeji) se rozsvítí,
jestliže hladina brzdové kapaliny v nádržce klesne
pod minimum při případné netěsnosti okruhu
Na displeji se zobrazí příslušné hlášení.Doplňte hladinu brzdové kapaliny a zkontrolujte,
zda kontrolka zhasne.
Pokud zůstane kontrolka svítit, obraťte se na
autorizovaný servis Alfa Romeo.
Zatažená parkovací brzda
Kontrolka (nebo symbol na displeji) se rozsvítí při
zatažení parkovací brzdy. Otevřením dveří za jízdy
se spustí zvuková výstraha.Uvolněte parkovací brzdu a zkontrolujte, zda
kontrolka zhasne.
Jestliže kontrolka (nebo symbol na displeji)
zůstane svítit, obraťte se na autorizovaný servis
Alfa Romeo.
99

Kontrolky na
přístrojové desceVýznam Co dělat
červená

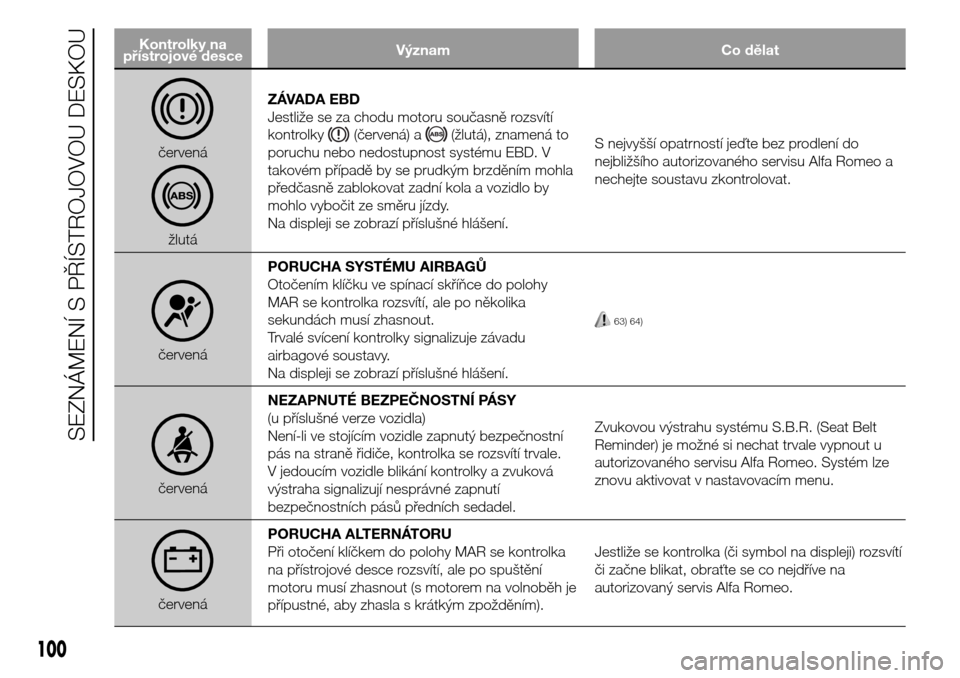

žlutáZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí
kontrolky
(červená) a(žlutá), znamená to
poruchu nebo nedostupnost systému EBD. V
takovém případě by se prudkým brzděním mohla
předčasně zablokovat zadní kola a vozidlo by
mohlo vybočit ze směru jízdy.
Na displeji se zobrazí příslušné hlášení.S nejvyšší opatrností jeďte bez prodlení do
nejbližšího autorizovaného servisu Alfa Romeo a
nechejte soustavu zkontrolovat.
červenáPORUCHA SYSTÉMU AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu
airbagové soustavy.
Na displeji se zobrazí příslušné hlášení.
63) 64)
červenáNEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní
pás na straně řidiče, kontrolka se rozsvítí trvale.
V jedoucím vozidle blikání kontrolky a zvuková
výstraha signalizují nesprávné zapnutí
bezpečnostních pásů předních sedadel.Zvukovou výstrahu systému S.B.R. (Seat Belt
Reminder) je možné si nechat trvale vypnout u
autorizovaného servisu Alfa Romeo. Systém lze
znovu aktivovat v nastavovacím menu.
červenáPORUCHA ALTERNÁTORU
Při otočení klíčkem do polohy MAR se kontrolka
na přístrojové desce rozsvítí, ale po spuštění
motoru musí zhasnout (s motorem na volnoběh je
přípustné, aby zhasla s krátkým zpožděním).Jestliže se kontrolka (či symbol na displeji) rozsvítí
či začne blikat, obraťte se co nejdříve na
autorizovaný servis Alfa Romeo.
100
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

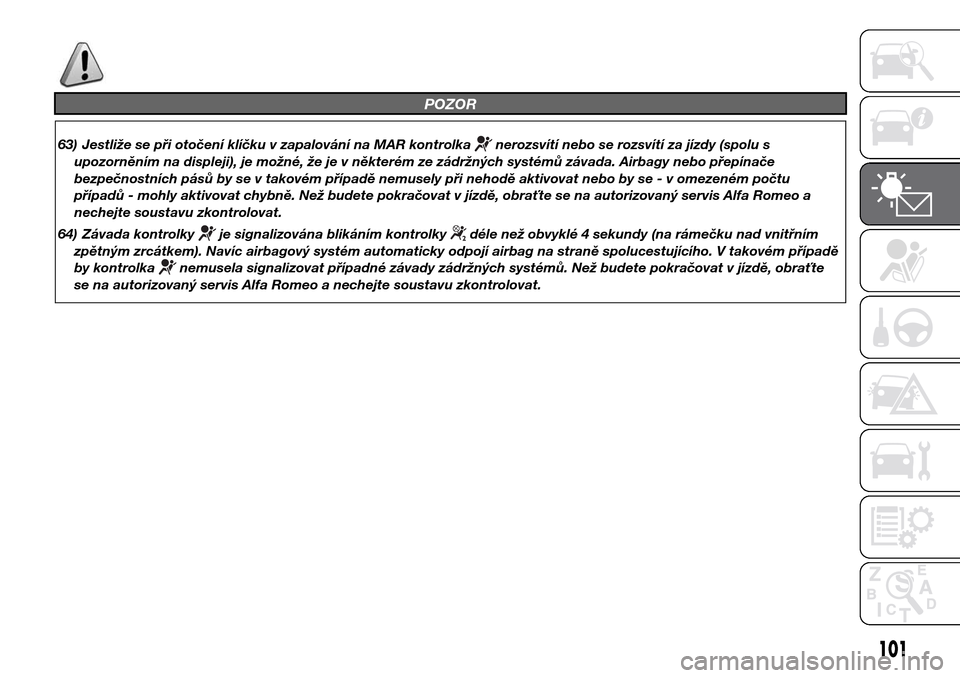

POZOR
63) Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy (spolu s
upozorněním na displeji), je možné, že je v některém ze zádržných systémů závada. Airbagy nebo přepínače
bezpečnostních pásů by se v takovém případě nemusely při nehodě aktivovat nebo by se - v omezeném počtu
případů - mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se na autorizovaný servis Alfa Romeo a
nechejte soustavu zkontrolovat.
64) Závada kontrolky
je signalizována blikáním kontrolkydéle než obvyklé 4 sekundy (na rámečku nad vnitřním
zpětným zrcátkem). Navíc airbagový systém automaticky odpojí airbag na straně spolucestujícího. V takovém případě
by kontrolka
nemusela signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, obraťte
se na autorizovaný servis Alfa Romeo a nechejte soustavu zkontrolovat.
101

Kontrolky na
přístrojové desceVýznam Co dělat

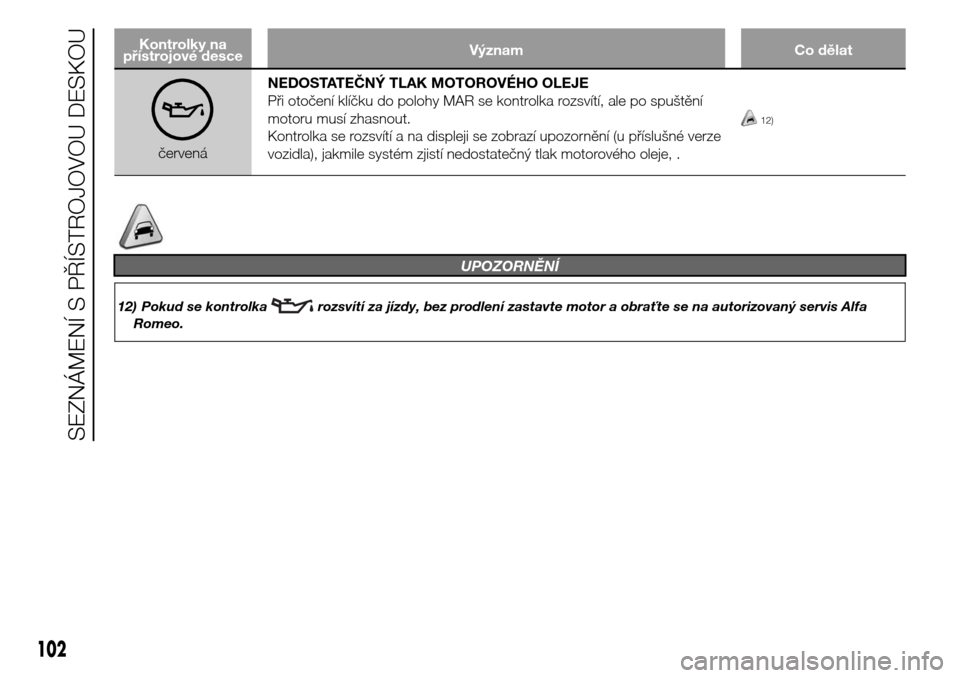

červenáNEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po spuštění
motoru musí zhasnout.
Kontrolka se rozsvítí a na displeji se zobrazí upozornění (u příslušné verze
vozidla), jakmile systém zjistí nedostatečný tlak motorového oleje, .
12)
UPOZORNĚNÍ
12) Pokud se kontrolkarozsvítí za jízdy, bez prodlení zastavte motor a obraťte se na autorizovaný servis Alfa
Romeo.
102
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

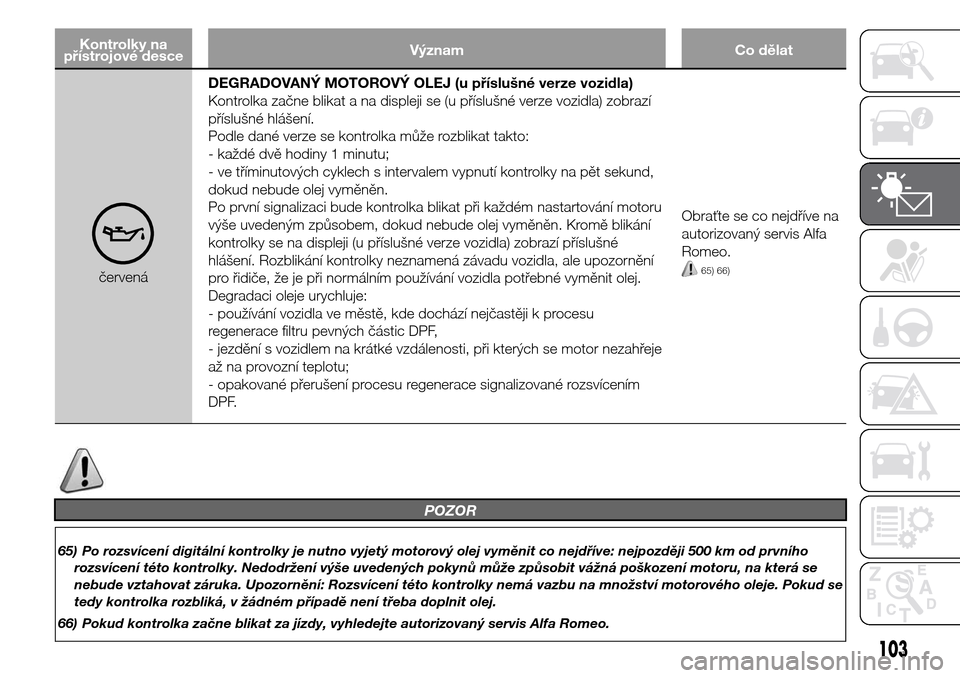

červenáDEGRADOVANÝ MOTOROVÝ OLEJ (u příslušné verze vozidla)
Kontrolka začne blikat a na displeji se (u příslušné verze vozidla) zobrazí
příslušné hlášení.
Podle dané verze se kontrolka může rozblikat takto:
- každé dvě hodiny 1 minutu;
- ve tříminutových cyklech s intervalem vypnutí kontrolky na pět sekund,
dokud nebude olej vyměněn.
Po první signalizaci bude kontrolka blikat při každém nastartování motoru
výše uvedeným způsobem, dokud nebude olej vyměněn. Kromě blikání
kontrolky se na displeji (u příslušné verze vozidla) zobrazí příslušné
hlášení. Rozblikání kontrolky neznamená závadu vozidla, ale upozornění
pro řidiče, že je při normálním používání vozidla potřebné vyměnit olej.
Degradaci oleje urychluje:
- používání vozidla ve městě, kde dochází nejčastěji k procesu
regenerace filtru pevných částic DPF,
- jezdění s vozidlem na krátké vzdálenosti, při kterých se motor nezahřeje
až na provozní teplotu;
- opakované přerušení procesu regenerace signalizované rozsvícením
DPF.Obraťte se co nejdříve na
autorizovaný servis Alfa
Romeo.65) 66)
POZOR
65) Po rozsvícení digitální kontrolky je nutno vyjetý motorový olej vyměnit co nejdříve: nejpozději 500 km od prvního
rozsvícení této kontrolky. Nedodržení výše uvedených pokynů může způsobit vážná poškození motoru, na která se
nebude vztahovat záruka. Upozornění: Rozsvícení této kontrolky nemá vazbu na množství motorového oleje. Pokud se
tedy kontrolka rozbliká, v žádném případě není třeba doplnit olej.
66) Pokud kontrolka začne blikat za jízdy, vyhledejte autorizovaný servis Alfa Romeo.
103

Kontrolky na
přístrojové desceVýznam Co dělat

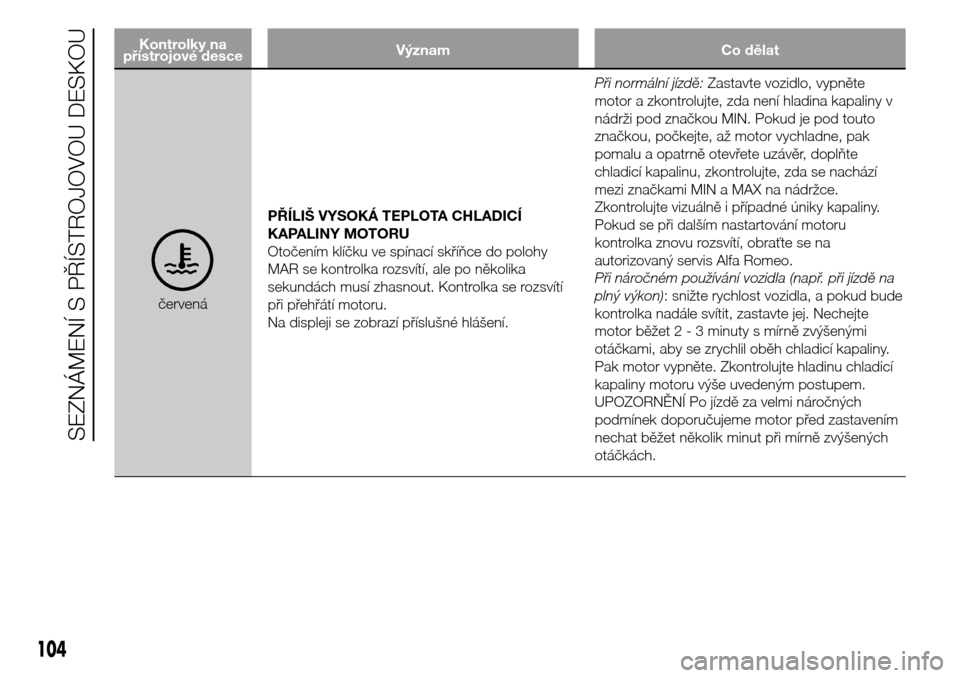

červenáPŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout. Kontrolka se rozsvítí
při přehřátí motoru.
Na displeji se zobrazí příslušné hlášení.Při normální jízdě:Zastavte vozidlo, vypněte
motor a zkontrolujte, zda není hladina kapaliny v
nádrži pod značkou MIN. Pokud je pod touto
značkou, počkejte, až motor vychladne, pak
pomalu a opatrně otevřete uzávěr, doplňte
chladicí kapalinu, zkontrolujte, zda se nachází
mezi značkami MIN a MAX na nádržce.
Zkontrolujte vizuálně i případné úniky kapaliny.
Pokud se při dalším nastartování motoru
kontrolka znovu rozsvítí, obraťte se na
autorizovaný servis Alfa Romeo.
Při náročném používání vozidla (např. při jízdě na
plný výkon): snižte rychlost vozidla, a pokud bude
kontrolka nadále svítit, zastavte jej. Nechejte
motor běžet2-3minuty s mírně zvýšenými
otáčkami, aby se zrychlil oběh chladicí kapaliny.
Pak motor vypněte. Zkontrolujte hladinu chladicí
kapaliny motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných
podmínek doporučujeme motor před zastavením
nechat běžet několik minut při mírně zvýšených
otáčkách.
104
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolky na
přístrojové desceVýznam Co dělat

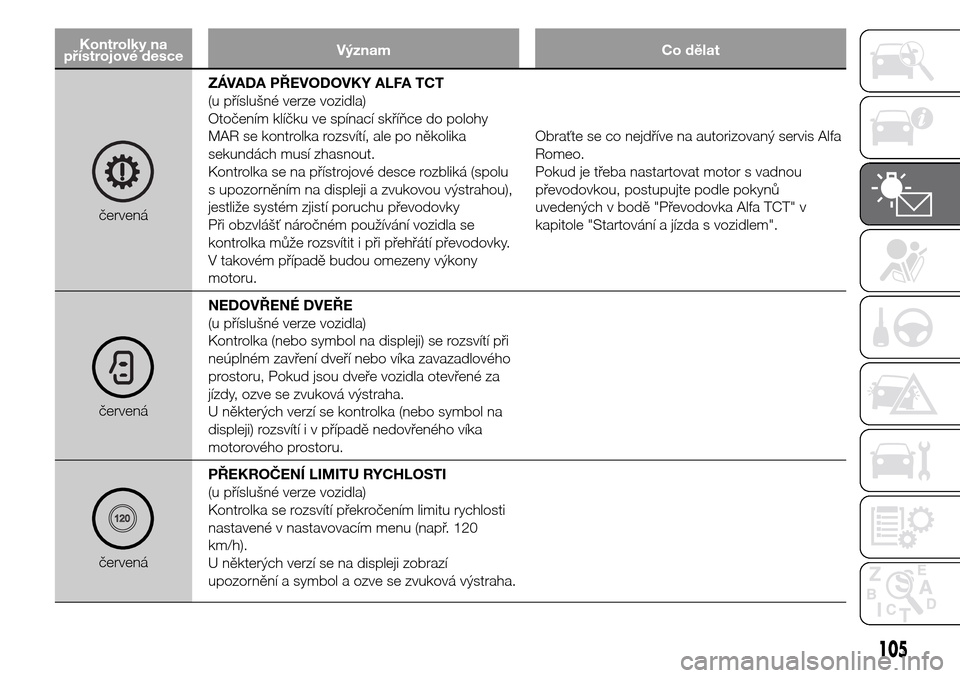

červenáZÁVADA PŘEVODOVKY ALFA TCT
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se na přístrojové desce rozbliká (spolu
s upozorněním na displeji a zvukovou výstrahou),
jestliže systém zjistí poruchu převodovky
Při obzvlášť náročném používání vozidla se
kontrolka může rozsvítit i při přehřátí převodovky.
V takovém případě budou omezeny výkony
motoru.Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
Pokud je třeba nastartovat motor s vadnou
převodovkou, postupujte podle pokynů
uvedených v bodě "Převodovka Alfa TCT" v
kapitole "Startování a jízda s vozidlem".
červenáNEDOVŘENÉ DVEŘE
(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí při
neúplném zavření dveří nebo víka zavazadlového
prostoru, Pokud jsou dveře vozidla otevřené za
jízdy, ozve se zvuková výstraha.
U některých verzí se kontrolka (nebo symbol na
displeji) rozsvítí i v případě nedovřeného víka
motorového prostoru.
červenáPŘEKROČENÍ LIMITU RYCHLOSTI
(u příslušné verze vozidla)
Kontrolka se rozsvítí překročením limitu rychlosti
nastavené v nastavovacím menu (např. 120
km/h).
U některých verzí se na displeji zobrazí
upozornění a symbol a ozve se zvuková výstraha.
105

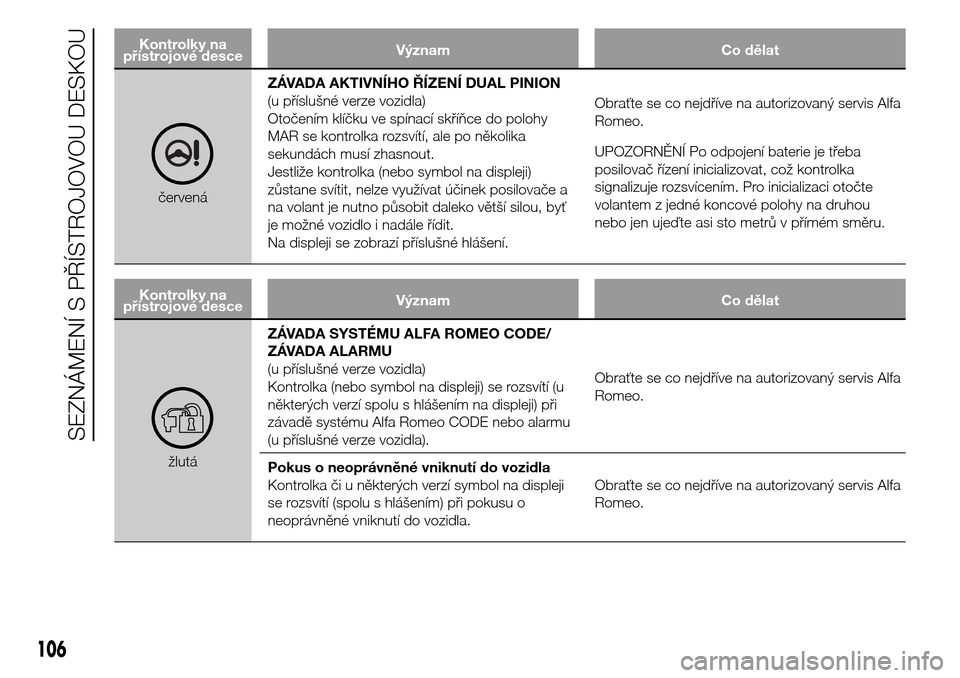

Kontrolky na
přístrojové desceVýznam Co dělat
červenáZÁVADA AKTIVNÍHO ŘÍZENÍ DUAL PINION
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji)
zůstane svítit, nelze využívat účinek posilovače a
na volant je nutno působit daleko větší silou, byť
je možné vozidlo i nadále řídit.
Na displeji se zobrazí příslušné hlášení.Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
UPOZORNĚNÍ Po odpojení baterie je třeba
posilovač řízení inicializovat, což kontrolka
signalizuje rozsvícením. Pro inicializaci otočte
volantem z jedné koncové polohy na druhou
nebo jen ujeďte asi sto metrů v přímém směru.
Kontrolky na
přístrojové desceVýznam Co dělat
žlutáZÁVADA SYSTÉMU ALFA ROMEO CODE/
ZÁVADA ALARMU
(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí (u
některých verzí spolu s hlášením na displeji) při
závadě systému Alfa Romeo CODE nebo alarmu
(u příslušné verze vozidla).Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
Pokus o neoprávněné vniknutí do vozidla
Kontrolka či u některých verzí symbol na displeji
se rozsvítí (spolu s hlášením) při pokusu o
neoprávněné vniknutí do vozidla.Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
106
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
