Alfa Romeo Giulietta 2016 Návod k obsluze (in Czech)

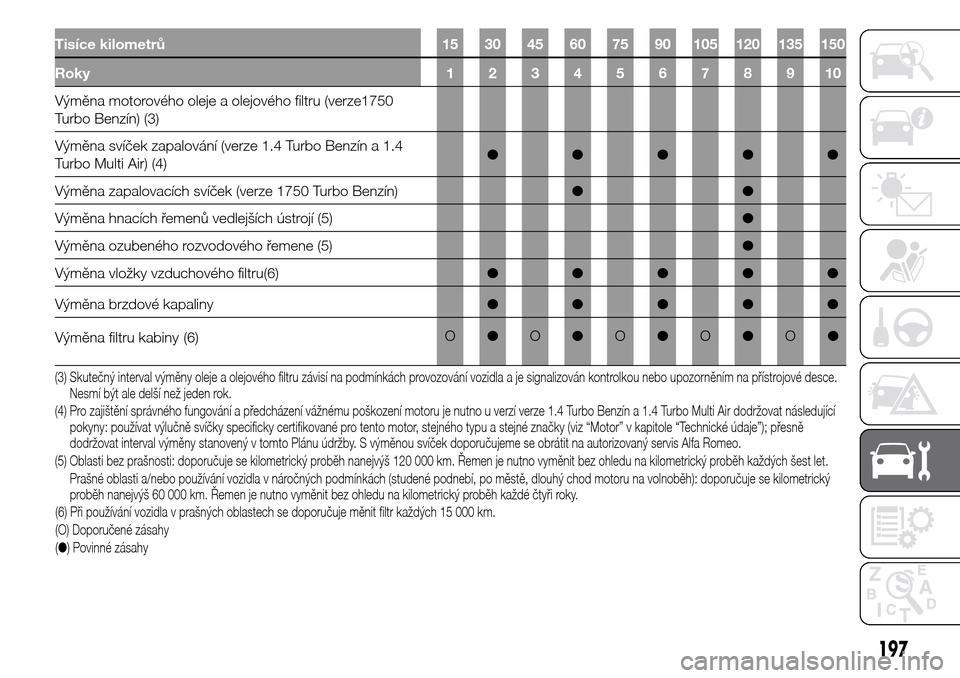

Tisíce kilometrů 15 30 45 60 75 90 105 120 135 150
Roky12345678910
Výměna motorového oleje a olejového filtru (verze1750
Turbo Benzín) (3)
Výměna svíček zapalování (verze 1.4 Turbo Benzín a 1.4
Turbo Multi Air) (4)●●●●●
Výměna zapalovacích svíček (verze 1750 Turbo Benzín)●●
Výměna hnacích řemenů vedlejších ústrojí (5)●
Výměna ozubeného rozvodového řemene (5)●
Výměna vložky vzduchového filtru(6)●●●●●
Výměna brzdové kapaliny●●●●●
Výměna filtru kabiny(6)O●O●O●O●O●
(3) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než jeden rok.
(4) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno u verzí verze 1.4 Turbo Benzín a 1.4 Turbo Multi Air dodržovat následující
pokyny: používat výlučně svíčky specificky certifikované pro tento motor, stejného typu a stejné značky (viz “Motor” v kapitole “Technické údaje”); přesně
dodržovat interval výměny stanovený v tomto Plánu údržby. S výměnou svíček doporučujeme se obrátit na autorizovaný servis Alfa Romeo.
(5) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
197
(6) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 15 000 km.
(O) Doporučené zásahy
(●) Povinné zásahy

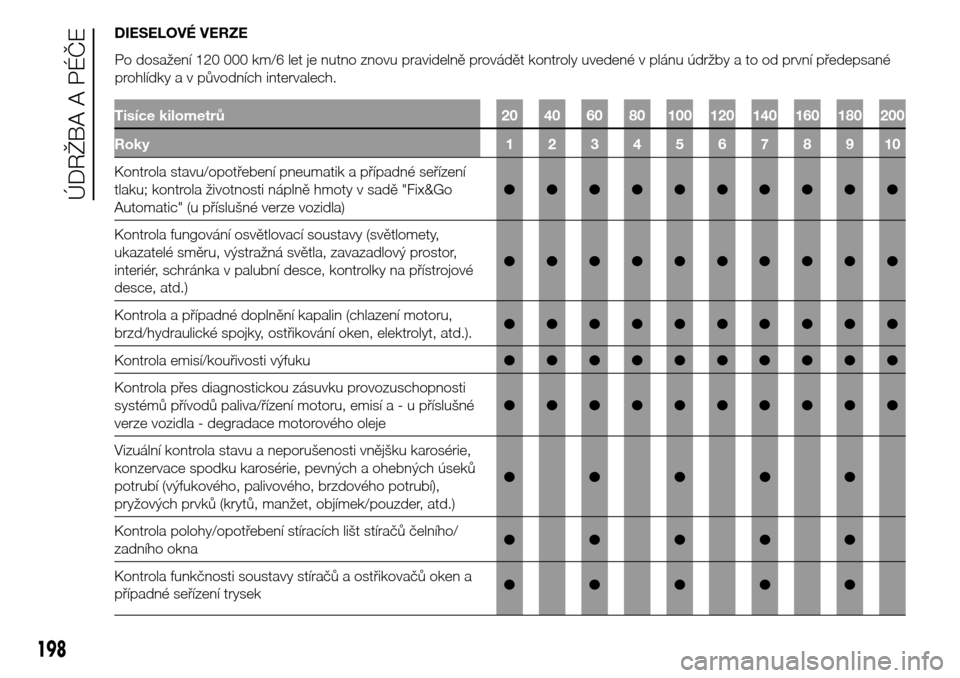

DIESELOVÉ VERZE
Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola stavu/opotřebení pneumatik a případné seřízení
tlaku; kontrola životnosti náplně hmoty v sadě "Fix&Go
Automatic" (u příslušné verze vozidla)●●●●●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety,
ukazatelé směru, výstražná světla, zavazadlový prostor,
interiér, schránka v palubní desce, kontrolky na přístrojové
desce, atd.)●●●●●●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru,
brzd/hydraulické spojky, ostřikování oken, elektrolyt, atd.).●●●●●●●●●●
Kontrola emisí/kouřivosti výfuku●●●●●●●●●●
Kontrola přes diagnostickou zásuvku provozuschopnosti
systémů přívodů paliva/řízení motoru, emisía-upříslušné
verze vozidla - degradace motorového oleje●●●●●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie,
konzervace spodku karosérie, pevných a ohebných úseků
potrubí (výfukového, palivového, brzdového potrubí),
pryžových prvků (krytů, manžet, objímek/pouzder, atd.)●●●●●
Kontrola polohy/opotřebení stíracích lišt stíračů čelního/
zadního okna●●●●●
Kontrola funkčnosti soustavy stíračů a ostřikovačů oken a
případné seřízení trysek●●●●●
198
ÚDRŽBA A PÉČE
Po dosažení 120 000 km/6 let je nutno znovu pravidelně provádět kontroly uvedené v plánu údržby a to od první předepsané
prohlídky a v původních intervalech.

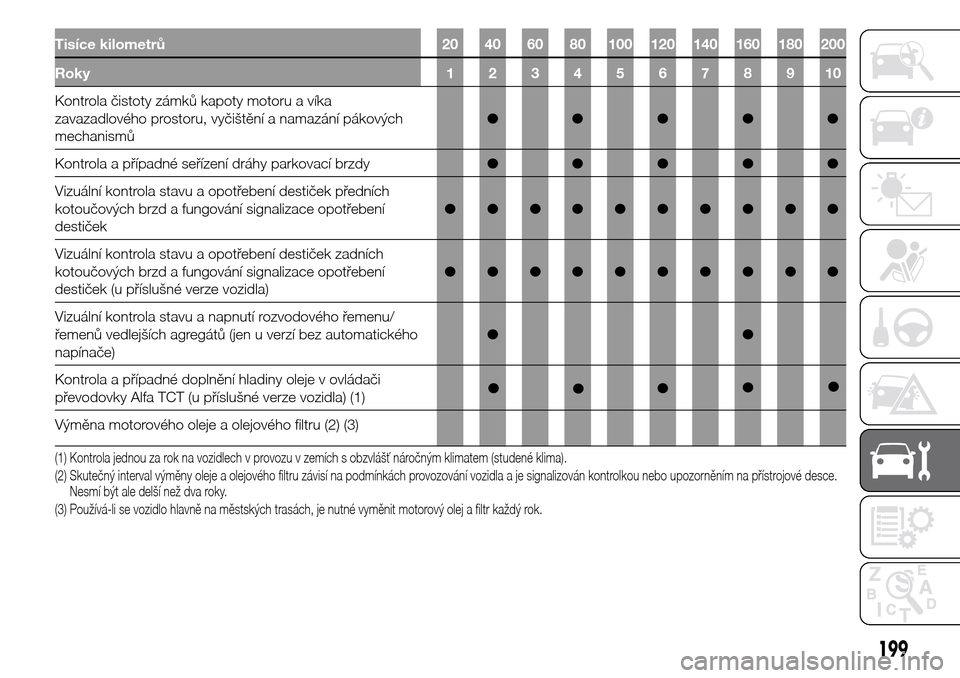

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Kontrola čistoty zámků kapoty motoru a víka
zavazadlového prostoru, vyčištění a namazání pákových
mechanismů●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Vizuální kontrola stavu a opotřebení destiček předních
kotoučových brzd a fungování signalizace opotřebení
destiček●●●●●●●●●●
Vizuální kontrola stavu a opotřebení destiček zadních
kotoučových brzd a fungování signalizace opotřebení
destiček (u příslušné verze vozidla)●●●●●●●●●●
Vizuální kontrola stavu a napnutí rozvodového řemenu/
řemenů vedlejších agregátů (jen u verzí bez automatického
napínače)●●
Kontrola a případné doplnění hladiny oleje v ovládači
převodovky Alfa TCT (u příslušné verze vozidla) (1)●
Výměna motorového oleje a olejového filtru (2) (3)
(1) Kontrola jednou za rok na vozidlech v provozu v zemích s obzvlášť náročným klimatem (studené klima).
(2) Skutečný interval výměny oleje a olejového filtru závisí na podmínkách provozování vozidla a je signalizován kontrolkou nebo upozorněním na přístrojové desce.
Nesmí být ale delší než dva roky.
(3) Používá-li se vozidlo hlavně na městských trasách, je nutné vyměnit motorový olej a filtr každý rok.
199
●
●●●

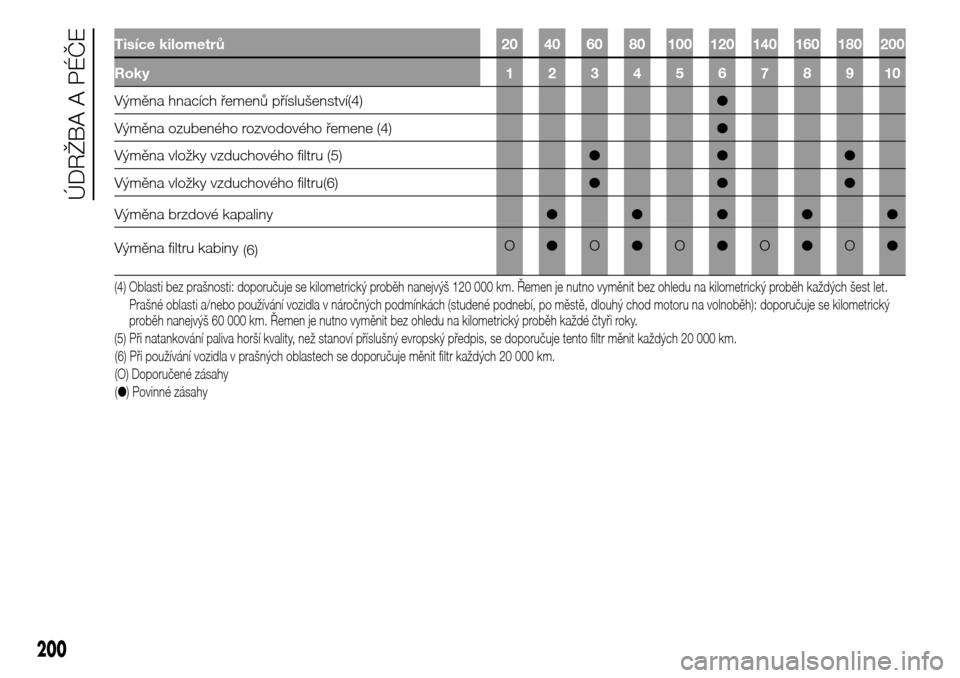

Tisíce kilometrů 20 40 60 80 100 120 140 160 180 200
Roky12345678910
Výměna hnacích řemenů příslušenství(4)●
Výměna ozubeného rozvodového řemene (4)●
Výměna vložky vzduchového filtru (5)●●●
Výměna vložky vzduchového filtru(6)●●●
Výměna brzdové kapaliny●●●●●
Výměna filtru kabiny
(6)O●O●O●O●O●
(4) Oblasti bez prašnosti: doporučuje se kilometrický proběh nanejvýš 120 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každých šest let.
Prašné oblasti a/nebo používání vozidla v náročných podmínkách (studené podnebí, po městě, dlouhý chod motoru na volnoběh): doporučuje se kilometrický
proběh nanejvýš 60 000 km. Řemen je nutno vyměnit bez ohledu na kilometrický proběh každé čtyři roky.
(5) Při natankování paliva horší kvality, než stanoví příslušný evropský předpis, se doporučuje tento filtr měnit každých 20 000 km.
200
ÚDRŽBA A PÉČE
(6) Při používání vozidla v prašných oblastech se doporučuje měnit filtr každých 20 000 km.
(O) Doporučené zásahy
(●) Povinné zásahy

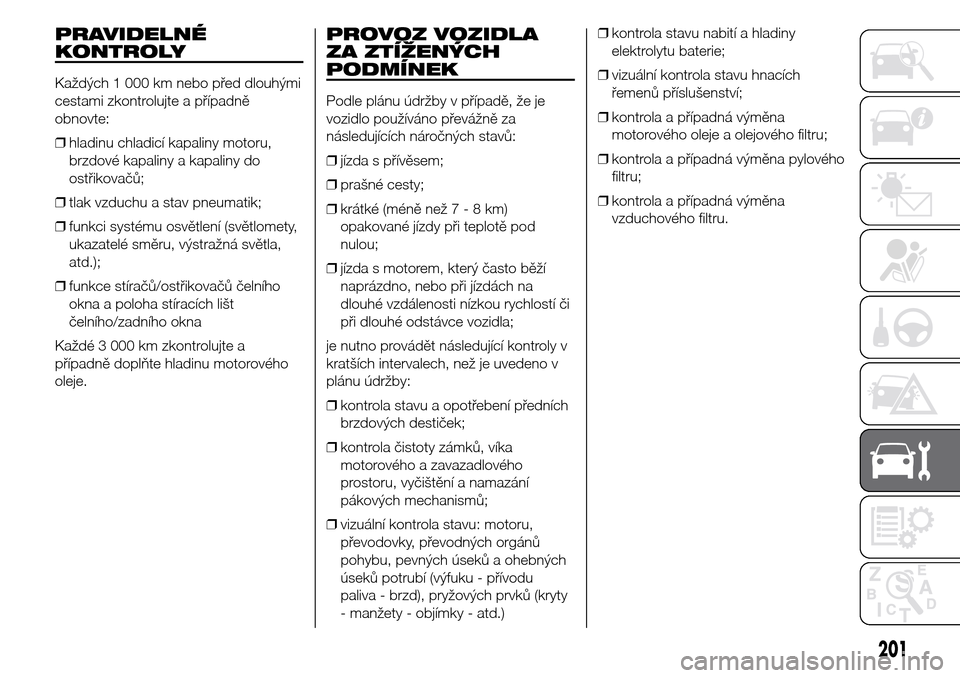

PRAVIDELNÉ
KONTROLY
Každých 1 000 km nebo před dlouhými
cestami zkontrolujte a případně
obnovte:
❒hladinu chladicí kapaliny motoru,
brzdové kapaliny a kapaliny do
ostřikovačů;
❒tlak vzduchu a stav pneumatik;
❒funkci systému osvětlení (světlomety,
ukazatelé směru, výstražná světla,
atd.);
❒funkce stíračů/ostřikovačů čelního
okna a poloha stíracích lišt
čelního/zadního okna
Každé 3 000 km zkontrolujte a
případně doplňte hladinu motorového
oleje.
PROVOZ VOZIDLA
ZA ZTÍŽENÝCH
PODMÍNEK
Podle plánu údržby v případě, že je
vozidlo používáno převážně za
následujících náročných stavů:
❒jízda s přívěsem;
❒prašné cesty;
❒krátké (méně než7-8km)
opakované jízdy při teplotě pod
nulou;
❒jízda s motorem, který často běží
naprázdno, nebo při jízdách na
dlouhé vzdálenosti nízkou rychlostí či
při dlouhé odstávce vozidla;
je nutno provádět následující kontroly v
kratších intervalech, než je uvedeno v
plánu údržby:
❒kontrola stavu a opotřebení předních
brzdových destiček;
❒kontrola čistoty zámků, víka
motorového a zavazadlového
prostoru, vyčištění a namazání
pákových mechanismů;
❒vizuální kontrola stavu: motoru,
převodovky, převodných orgánů
pohybu, pevných úseků a ohebných
úseků potrubí (výfuku - přívodu
paliva - brzd), pryžových prvků (kryty
- manžety - objímky - atd.)❒kontrola stavu nabití a hladiny
elektrolytu baterie;
❒vizuální kontrola stavu hnacích
řemenů příslušenství;
❒kontrola a případná výměna
motorového oleje a olejového filtru;
❒kontrola a případná výměna pylového
filtru;
❒kontrola a případná výměna
vzduchového filtru.
201

KONTROLA HLADIN
31)
138) 139).
.
G
185 - Verze 1.4 Turbo BenzínA0K0655
202
ÚDRŽBA A PÉČE

.
G

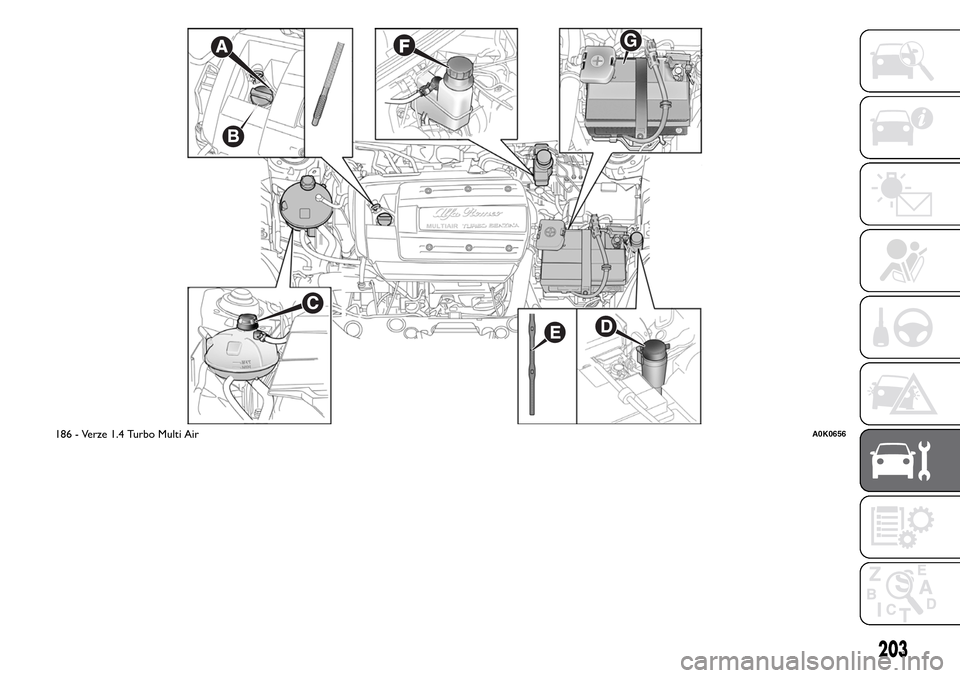

186 - Verze 1.4 Turbo Multi AirA0K0656
203

.
G

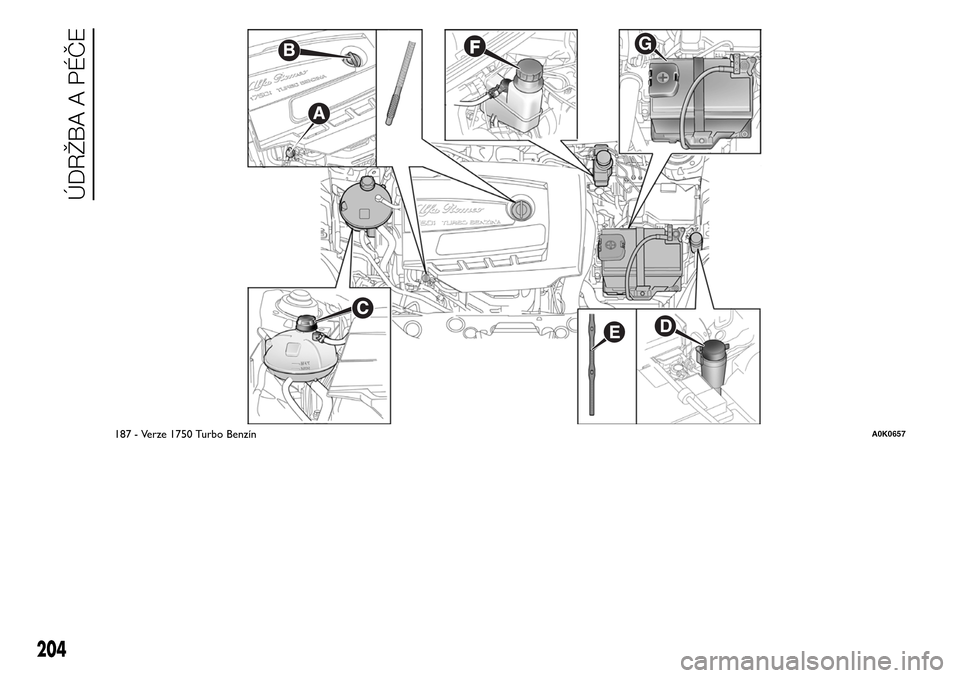

187 - Verze 1750 Turbo BenzínA0K0657
204
ÚDRŽBA A PÉČE

MOTOROVÝ OLEJ
Zkontrolujte, zda se hladina oleje
nachází mezi značkami MIN a MAX na
měrce A .
Jakmile se hladina oleje nachází u
značky nebo dokonce pod značkou
MIN, doplňte olej plnicím otvorem B po
značku MAX.
140)32)
Vytáhněte měrku A hladiny motorového
oleje, očistěte ji utěrkou, která nepouští
vlákna, a zasuňte ji zpět. Zkontrolujte,
zda je hladina motorového oleje mezi
značkami MIN a MAX na měrce.Spotřeba motorového
oleje
33)3)
Motor spotřebuje asi 400 gramů oleje
na 1000 km. V prvním období provozu
se vozidlo zabíhá. Spotřebu oleje lze
proto považovat za stabilizovanou
teprve po ujetí prvních 5 000-6000
km.
G

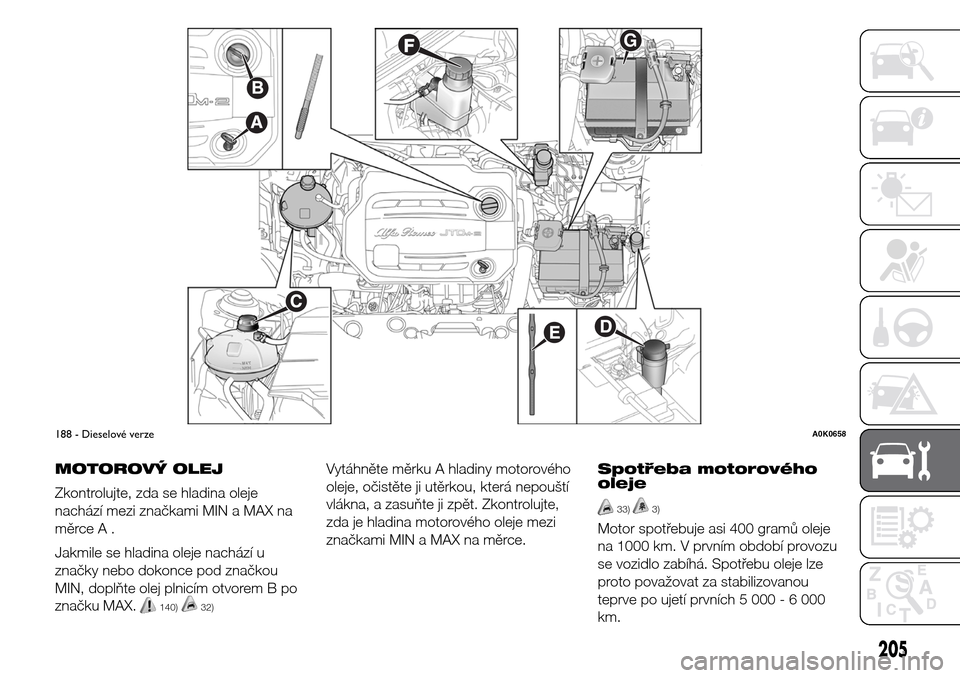

188 - Dieselové verzeA0K0658
205

CHLADICÍ KAPALINA
MOTORU
Při nedostatečné hladině vyšroubujte
uzávěr C nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
34)141)
KAPALINA PRO
OSTŘIKOVÁNÍ
ČELNÍHO/ZADNÍHO
OKNA
Při nedostatečné hladině vyšroubujte
uzávěr D nádržky a doplňte ji kapalinou
uvedenou v kapitole "Technické údaje".
142) 143)
UPOZORNĚNÍ S nízkou hladinou
kapaliny systém mytí světlometů
nefunguje, i když ostřikovač předního/
zadního vyhřívaného okna funguje.
U některých verzích vozidla je na měrce
(viz předcházející strany) značka E:
pod touto značkou funguje POUZE
ostřikovač čelního/zadního okna.
BRZDOVÁ KAPALINA
Zkontrolujte, zda je kapalina na
maximální hladině.
Jestliže není hladina dostatečná,
vyšroubujte uzávěr E nádržky a doplňte
ji kapalinou uvedenou v kapitole
"Technické údaje".
35)144) 145)
OLEJ V OVLÁDACÍM
SYSTÉMU PŘEVODOVKY
ALFA TCT
(u příslušné verze vozidla)
Oleje převodovky si nechávejte vyměnit
výhradně u autorizovaného servisu
Alfa Romeo.
4)
UPOZORNĚNÍ
31) Pozor: při doplňování nezaměňte
kapaliny různého typu: jsou
navzájem zcela nekompatibilní!
Doplněním nevhodné kapaliny by
se mohlo vozidlo těžce poškodit.
32) Hladina oleje nesmí nikdy
přesáhnout značku MAX.
33) Nedoplňuje olej s odlišnými
charakteristikami, než má olej,
který je již v motoru.34) V chladicí soustavě motoru je
naplněna nemrznoucí směs
PARAFLU
UP: pro případné
doplnění použijte kapalinu
stejného typu. Kapalina
PARAFLU
UPse nesmí míchat s
žádnou nemrznoucí kapalinou
jiného typu. Při doplnění
nevhodným produktem v žádném
případě nestartujte motor a
obraťte se na autorizovanou
servisní síť Alfa Romeo.
35) Brzdová kapalina je vysoce
korozivní, proto se nikdy nesmí
dostat do kontaktu s lakovanými
díly. Případné zasažené části
okamžitě umyjte vodou.
POZOR
138) Během práce v motorovém
prostoru nekuřte, protože by
se zde mohly vyskytovat plyny a
hořlavé výpary: nebezpečí požáru.
139) Je-li motor zahřátý, pracujte
v motorovém prostoru s nejvyšší
opatrností: nebezpečí popálenin.
206
ÚDRŽBA A PÉČE
