Alfa Romeo Giulietta 2017 Instrukcja Obsługi (in Polish)

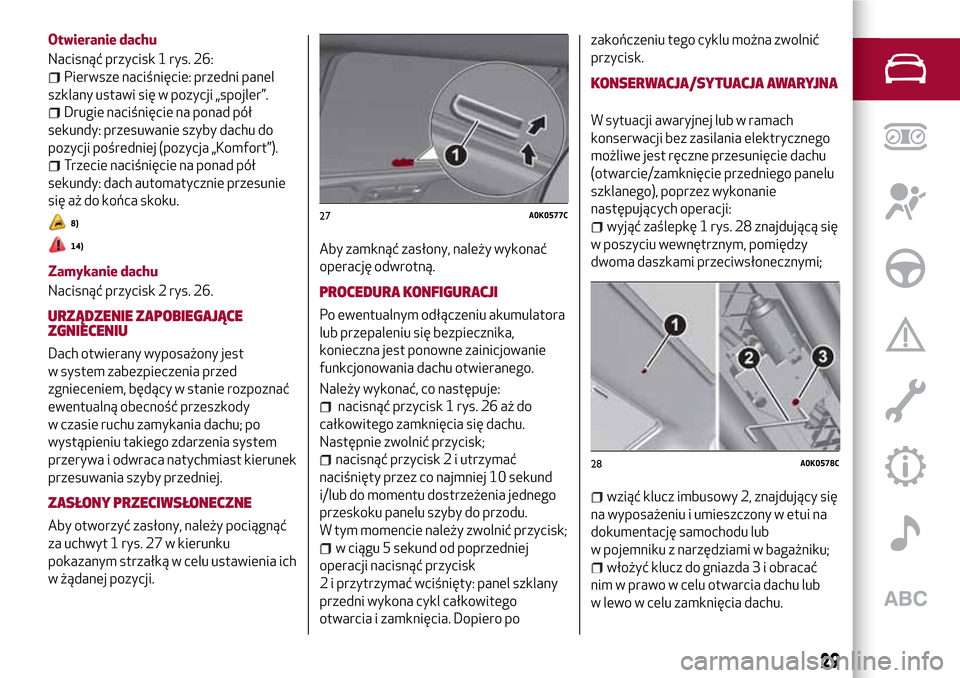

Otwieranie dachu
Nacisnąć przycisk 1 rys. 26:
Pierwsze naciśnięcie: przedni panel
szklany ustawi się w pozycji „spojler”.
Drugie naciśnięcie na ponad pół
sekundy: przesuwanie szyby dachu do
pozycji pośredniej (pozycja „Komfort”).
Trzecie naciśnięcie na ponad pół
sekundy: dach automatycznie przesunie
się aż do końca skoku.
8)
14)
Zamykanie dachu
Nacisnąć przycisk 2 rys. 26.
URZĄDZENIE ZAPOBIEGAJĄCE
ZGNIECENIU
Dach otwierany wyposażony jest
w system zabezpieczenia przed
zgnieceniem, będący w stanie rozpoznać
ewentualną obecność przeszkody
w czasie ruchu zamykania dachu; po
wystąpieniu takiego zdarzenia system
przerywa i odwraca natychmiast kierunek
przesuwania szyby przedniej.
ZASŁONY PRZECIWSŁONECZNE
Aby otworzyć zasłony, należy pociągnąć
za uchwyt 1 rys. 27 w kierunku
pokazanym strzałką w celu ustawienia ich
w żądanej pozycji.Aby zamknąć zasłony, należy wykonać
operację odwrotną.
PROCEDURA KONFIGURACJI
Po ewentualnym odłączeniu akumulatora
lub przepaleniu się bezpiecznika,
konieczna jest ponowne zainicjowanie
funkcjonowania dachu otwieranego.
Należy wykonać, co następuje:
nacisnąć przycisk 1 rys. 26 aż do
całkowitego zamknięcia się dachu.
Następnie zwolnić przycisk;
nacisnąć przycisk 2 i utrzymać
naciśnięty przez co najmniej 10 sekund
i/lub do momentu dostrzeżenia jednego
przeskoku panelu szyby do przodu.
W tym momencie należy zwolnić przycisk;
w ciągu 5 sekund od poprzedniej
operacji nacisnąć przycisk
2 i przytrzymać wciśnięty: panel szklany
przedni wykona cykl całkowitego
otwarcia i zamknięcia. Dopiero pozakończeniu tego cyklu można zwolnić
przycisk.
KONSERWACJA/SYTUACJA AWARYJNA
W sytuacji awaryjnej lub w ramach
konserwacji bez zasilania elektrycznego
możliwe jest ręczne przesunięcie dachu
(otwarcie/zamknięcie przedniego panelu
szklanego), poprzez wykonanie
następujących operacji:
wyjąć zaślepkę 1 rys. 28 znajdującą się
w poszyciu wewnętrznym, pomiędzy
dwoma daszkami przeciwsłonecznymi;
wziąć klucz imbusowy 2, znajdujący się
na wyposażeniu i umieszczony w etui na
dokumentację samochodu lub
w pojemniku z narzędziami w bagażniku;
włożyć klucz do gniazda 3 i obracać
nim w prawo w celu otwarcia dachu lub
w lewo w celu zamknięcia dachu.
27A0K0577C
28A0K0578C
29

OSTRZEŻENIE
8)Nie należy otwierać dachu, gdy znajduje
się na nim śnieg lub lód: istnieje ryzyko
uszkodzenia dachu.
UWAGA
14)Opuszczając samochód, należy
wyjmować zawsze kluczyk z wyłącznika
zapłonu, aby uniknąć niespodziewanego
uruchomienia dachu otwieranego,
zagrażając w ten sposób bezpieczeństwu
osób pozostałych w samochodzie:
nieprawidłowe użycie dachu może być
niebezpieczne. Przed i w trakcie
przesuwania się dachu należy upewnić się
zawsze, czy pasażerowie nie są narażeni na
ryzyko obrażeń spowodowanych
bezpośrednio przez przesuwający się dach,
jak też czy rzeczy osobiste nie zostaną
wciągnięte lub zgniecione przez dach.

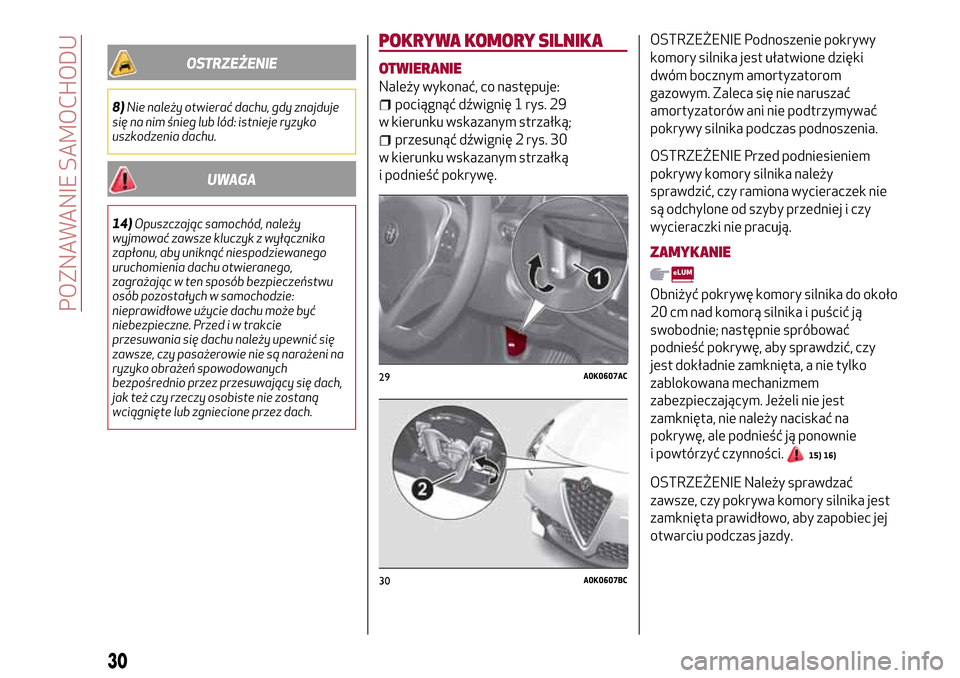

POKRYWA KOMORY SILNIKA
OTWIERANIE
Należy wykonać, co następuje:
pociągnąć dźwignię 1 rys. 29
w kierunku wskazanym strzałką;
przesunąć dźwignię 2 rys. 30
w kierunku wskazanym strzałką
i podnieść pokrywę.
OSTRZEŻENIE Podnoszenie pokrywy
komory silnika jest ułatwione dzięki
dwóm bocznym amortyzatorom
gazowym. Zaleca się nie naruszać
amortyzatorów ani nie podtrzymywać
pokrywy silnika podczas podnoszenia.
OSTRZEŻENIE Przed podniesieniem
pokrywy komory silnika należy
sprawdzić, czy ramiona wycieraczek nie
są odchylone od szyby przedniej i czy
wycieraczki nie pracują.
ZAMYKANIE
Obniżyć pokrywę komory silnika do około
20 cm nad komorą silnika i puścić ją
swobodnie; następnie spróbować
podnieść pokrywę, aby sprawdzić, czy
jest dokładnie zamknięta, a nie tylko
zablokowana mechanizmem
zabezpieczającym. Jeżeli nie jest
zamknięta, nie należy naciskać na
pokrywę, ale podnieść ją ponownie
i powtórzyć czynności.
15) 16)
OSTRZEŻENIE Należy sprawdzać
zawsze, czy pokrywa komory silnika jest
zamknięta prawidłowo, aby zapobiec jej
otwarciu podczas jazdy.
29A0K0607AC
30A0K0607BC
30
POZNAWANIE SAMOCHODU

UWAGA
15)Ze względów bezpieczeństwa pokrywa
powinna być zawsze dobrze zamknięta
podczas jazdy. Dlatego należy sprawdzać
zawsze, czy pokrywa jest prawidłowo
zamknięta, upewniając się o jej
zablokowaniu. Jeżeli podczas jazdy
zauważymy, że pokrywa nie jest dokładnie
zablokowana, należy zatrzymać się
natychmiast i zamknąć pokrywę
prawidłowo.
16)Operacje te należy wykonywać tylko
w samochodzie, który stoi.

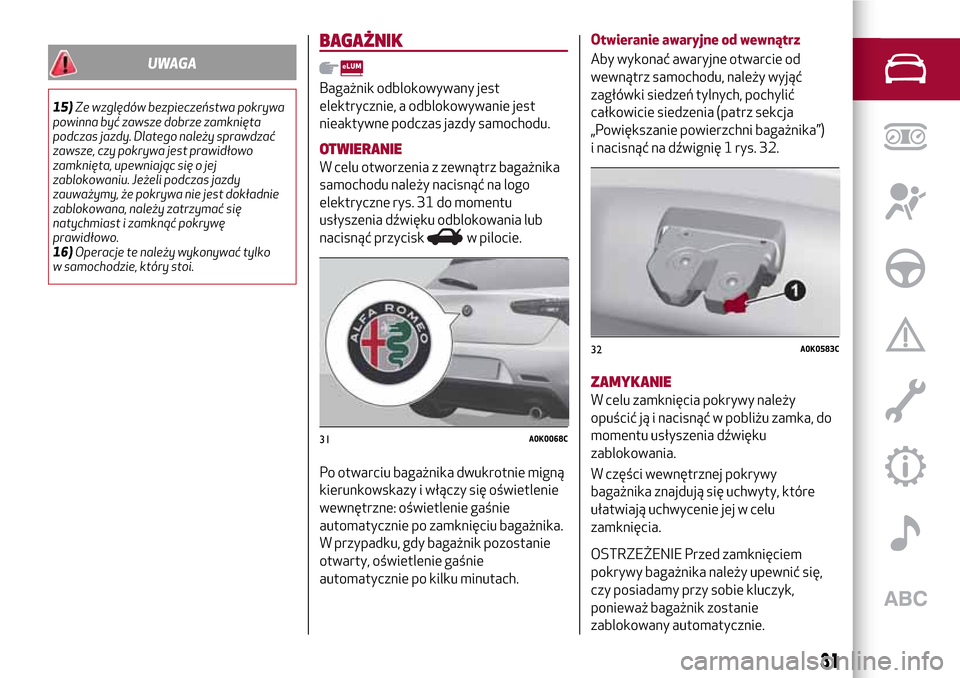

BAGAŻNIK
Bagażnik odblokowywany jest
elektrycznie, a odblokowywanie jest
nieaktywne podczas jazdy samochodu.
OTWIERANIE
W celu otworzenia z zewnątrz bagażnika
samochodu należy nacisnąć na logo
elektryczne rys. 31 do momentu
usłyszenia dźwięku odblokowania lub
nacisnąć przycisk
w pilocie.
Po otwarciu bagażnika dwukrotnie migną
kierunkowskazy i włączy się oświetlenie
wewnętrzne: oświetlenie gaśnie
automatycznie po zamknięciu bagażnika.
W przypadku, gdy bagażnik pozostanie
otwarty, oświetlenie gaśnie
automatycznie po kilku minutach.Otwieranie awaryjne od wewnątrz
Aby wykonać awaryjne otwarcie od
wewnątrz samochodu, należy wyjąć
zagłówki siedzeń tylnych, pochylić
całkowicie siedzenia (patrz sekcja
„Powiększanie powierzchni bagażnika”)
i nacisnąć na dźwignię 1 rys. 32.
ZAMYKANIE
W celu zamknięcia pokrywy należy
opuścić ją i nacisnąć w pobliżu zamka, do
momentu usłyszenia dźwięku
zablokowania.
W części wewnętrznej pokrywy
bagażnika znajdują się uchwyty, które
ułatwiają uchwycenie jej w celu
zamknięcia.
OSTRZEŻENIE Przed zamknięciem
pokrywy bagażnika należy upewnić się,
czy posiadamy przy sobie kluczyk,
ponieważ bagażnik zostanie
zablokowany automatycznie.
31A0K0068C
32A0K0583C
31

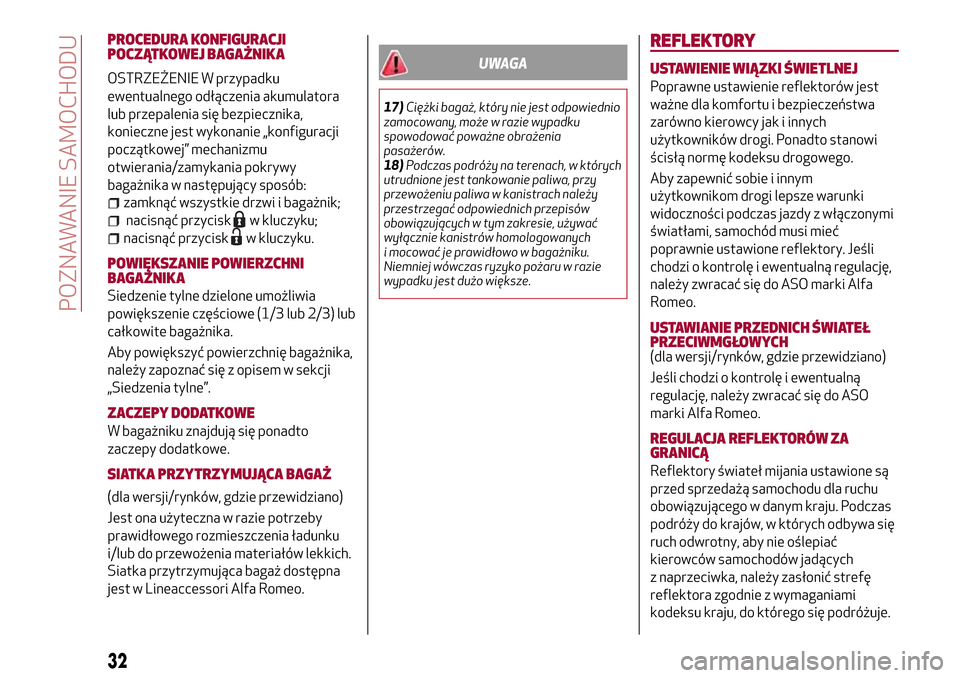

PROCEDURA KONFIGURACJI
POCZĄTKOWEJ BAGAŻNIKA
OSTRZEŻENIE W przypadku
ewentualnego odłączenia akumulatora
lub przepalenia się bezpiecznika,
konieczne jest wykonanie „konfiguracji
początkowej” mechanizmu
otwierania/zamykania pokrywy
bagażnika w następujący sposób:
zamknąć wszystkie drzwi i bagażnik;
nacisnąć przyciskw kluczyku;
nacisnąć przyciskw kluczyku.
POWIĘKSZANIE POWIERZCHNI
BAGAŻNIKA
Siedzenie tylne dzielone umożliwia
powiększenie częściowe (1/3 lub 2/3) lub
całkowite bagażnika.
Aby powiększyć powierzchnię bagażnika,
należy zapoznać się z opisem w sekcji
„Siedzenia tylne”.
ZACZEPY DODATKOWE
W bagażniku znajdują się ponadto
zaczepy dodatkowe.
SIATKA PRZYTRZYMUJĄCA BAGAŻ
(dla wersji/rynków, gdzie przewidziano)
Jest ona użyteczna w razie potrzeby
prawidłowego rozmieszczenia ładunku
i/lub do przewożenia materiałów lekkich.
Siatka przytrzymująca bagaż dostępna
jest w Lineaccessori Alfa Romeo.
UWAGA
17)Ciężki bagaż, który nie jest odpowiednio
zamocowany, może w razie wypadku
spowodować poważne obrażenia
pasażerów.
18)Podczas podróży na terenach, w których
utrudnione jest tankowanie paliwa, przy
przewożeniu paliwa w kanistrach należy
przestrzegać odpowiednich przepisów
obowiązujących w tym zakresie, używać
wyłącznie kanistrów homologowanych
i mocować je prawidłowo w bagażniku.
Niemniej wówczas ryzyko pożaru w razie
wypadku jest dużo większe.
REFLEKTORY
USTAWIENIE WIĄZKI ŚWIETLNEJ
Poprawne ustawienie reflektorów jest
ważne dla komfortu i bezpieczeństwa
zarówno kierowcy jak i innych
użytkowników drogi. Ponadto stanowi
ścisłą normę kodeksu drogowego.
Aby zapewnić sobie i innym
użytkownikom drogi lepsze warunki
widoczności podczas jazdy z włączonymi
światłami, samochód musi mieć
poprawnie ustawione reflektory. Jeśli
chodzi o kontrolę i ewentualną regulację,
należy zwracać się do ASO marki Alfa
Romeo.
USTAWIANIE PRZEDNICH ŚWIATEŁ
PRZECIWMGŁOWYCH
(dla wersji/rynków, gdzie przewidziano)
Jeśli chodzi o kontrolę i ewentualną
regulację, należy zwracać się do ASO
marki Alfa Romeo.
REGULACJA REFLEKTORÓW ZA
GRANICĄ
Reflektory świateł mijania ustawione są
przed sprzedażą samochodu dla ruchu
obowiązującego w danym kraju. Podczas
podróży do krajów, w których odbywa się
ruch odwrotny, aby nie oślepiać
kierowców samochodów jadących
z naprzeciwka, należy zasłonić strefę
reflektora zgodnie z wymaganiami
kodeksu kraju, do którego się podróżuje.
32
POZNAWANIE SAMOCHODU

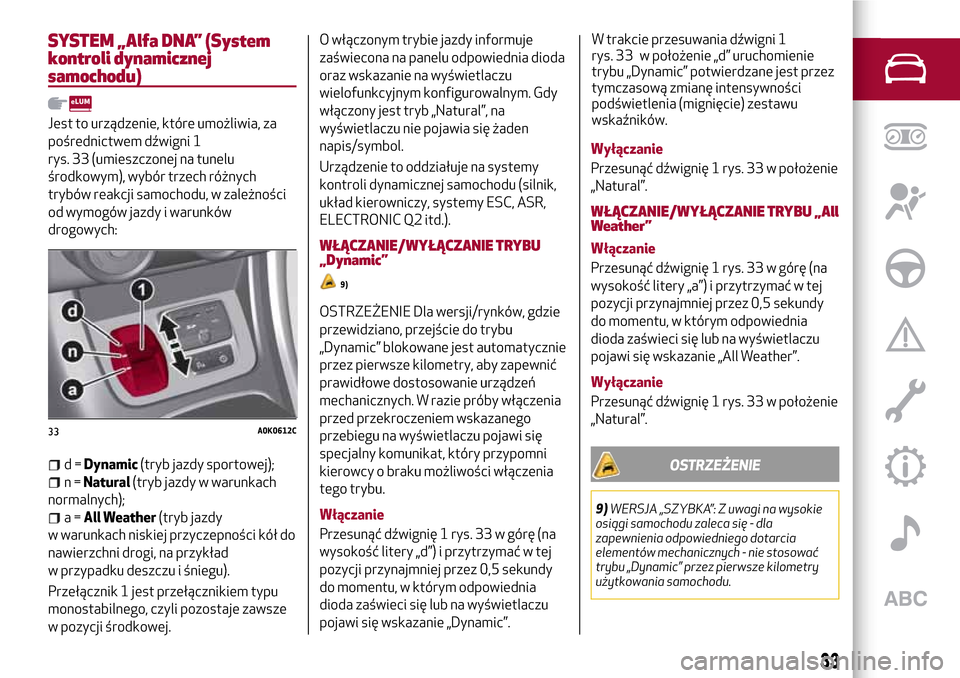

SYSTEM „Alfa DNA” (System
kontroli dynamicznej
samochodu)
Jest to urządzenie, które umożliwia, za
pośrednictwem dźwigni 1
rys. 33 (umieszczonej na tunelu
środkowym), wybór trzech różnych
trybów reakcji samochodu, w zależności
od wymogów jazdy i warunków
drogowych:
d=Dynamic(tryb jazdy sportowej);
n=Natural(tryb jazdy w warunkach
normalnych);
a=All Weather(tryb jazdy
w warunkach niskiej przyczepności kół do
nawierzchni drogi, na przykład
w przypadku deszczu i śniegu).
Przełącznik 1 jest przełącznikiem typu
monostabilnego, czyli pozostaje zawsze
w pozycji środkowej.O włączonym trybie jazdy informuje
zaświecona na panelu odpowiednia dioda
oraz wskazanie na wyświetlaczu
wielofunkcyjnym konfigurowalnym. Gdy
włączony jest tryb „Natural”, na
wyświetlaczu nie pojawia się żaden
napis/symbol.
Urządzenie to oddziałuje na systemy
kontroli dynamicznej samochodu (silnik,
układ kierowniczy, systemy ESC, ASR,
ELECTRONIC Q2 itd.).
WŁĄCZANIE/WYŁĄCZANIE TRYBU
„Dynamic”
9)
OSTRZEŻENIE Dla wersji/rynków, gdzie
przewidziano, przejście do trybu
„Dynamic” blokowane jest automatycznie
przez pierwsze kilometry, aby zapewnić
prawidłowe dostosowanie urządzeń
mechanicznych. W razie próby włączenia
przed przekroczeniem wskazanego
przebiegu na wyświetlaczu pojawi się
specjalny komunikat, który przypomni
kierowcy o braku możliwości włączenia
tego trybu.
Włączanie
Przesunąć dźwignię 1 rys. 33 w górę (na
wysokość litery „d”) i przytrzymać w tej
pozycji przynajmniej przez 0,5 sekundy
do momentu, w którym odpowiednia
dioda zaświeci się lub na wyświetlaczu
pojawi się wskazanie „Dynamic”.Wyłączanie
Przesunąć dźwignię 1 rys. 33 w położenie
„Natural”.
WŁĄCZANIE/WYŁĄCZANIE TRYBU „All
Weather”
Włączanie
Przesunąć dźwignię 1 rys. 33 w górę (na
wysokość litery „a”) i przytrzymać w tej
pozycji przynajmniej przez 0,5 sekundy
do momentu, w którym odpowiednia
dioda zaświeci się lub na wyświetlaczu
pojawi się wskazanie „All Weather”.
Wyłączanie
Przesunąć dźwignię 1 rys. 33 w położenie
„Natural”.
OSTRZEŻENIE
9)WERSJA „SZYBKA”: Z uwagi na wysokie
osiągi samochodu zaleca się - dla
zapewnienia odpowiedniego dotarcia
elementów mechanicznych - nie stosować
trybu „Dynamic” przez pierwsze kilometry
użytkowania samochodu.
33A0K0612C
33
W trakcie przesuwania dźwigni 1
rys. 33 w położenie „d” uruchomienie
trybu „Dynamic” potwierdzane jest przez
tymczasową zmianę intensywności
podświetlenia (mignięcie) zestawu
wskaźników.

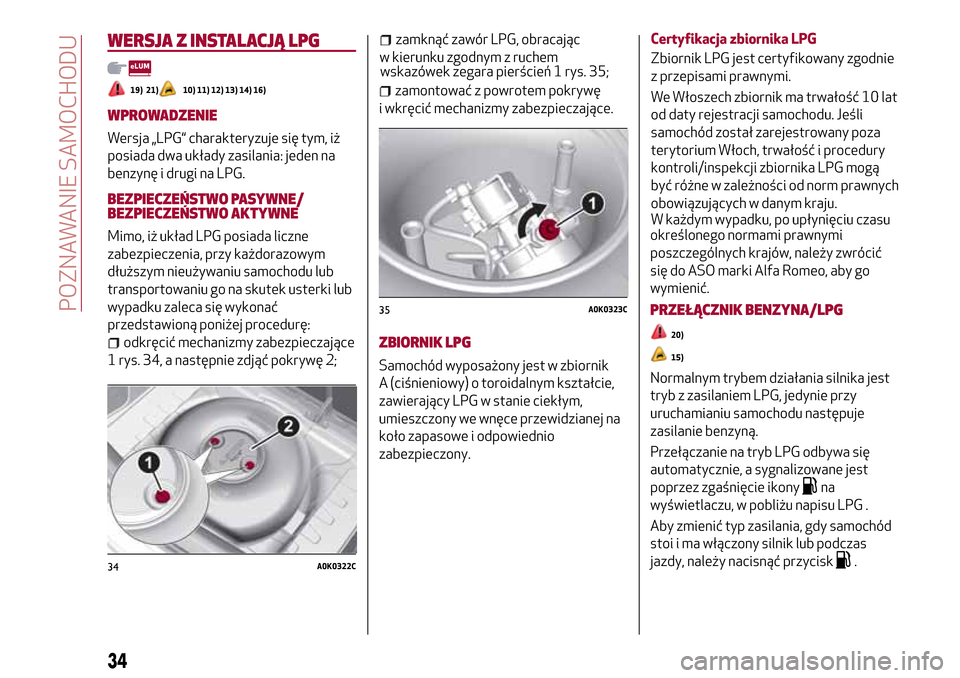

WERSJA Z INSTALACJĄ LPG
19) 21)10) 11) 12) 13) 14) 16)
WPROWADZENIE
Wersja „LPG“ charakteryzuje się tym, iż
posiada dwa układy zasilania: jeden na
benzynę i drugi na LPG.
BEZPIECZEŃSTWO PASYWNE/
BEZPIECZEŃSTWO AKTYWNE
Mimo, iż układ LPG posiada liczne
zabezpieczenia, przy każdorazowym
dłuższym nieużywaniu samochodu lub
transportowaniu go na skutek usterki lub
wypadku zaleca się wykonać
przedstawioną poniżej procedurę:
odkręcić mechanizmy zabezpieczające
1 rys. 34, a następnie zdjąć pokrywę 2;
zamknąć zawór LPG, obracając
w kierunku zgodnym z ruchem
wskazówek zegara pierścień 1 rys. 35;
zamontować z powrotem pokrywę
i wkręcić mechanizmy zabezpieczające.
ZBIORNIK LPG
Samochód wyposażony jest w zbiornik
A (ciśnieniowy) o toroidalnym kształcie,
zawierający LPG w stanie ciekłym,
umieszczony we wnęce przewidzianej na
koło zapasowe i odpowiednio
zabezpieczony.Certyfikacja zbiornika LPG
Zbiornik LPG jest certyfikowany zgodnie
z przepisami prawnymi.
We Włoszech zbiornik ma trwałość 10 lat
od daty rejestracji samochodu. Jeśli
samochód został zarejestrowany poza
terytorium Włoch, trwałość i procedury
kontroli/inspekcji zbiornika LPG mogą
być różne w zależności od norm prawnych
obowiązujących w danym kraju.
W każdym wypadku, po upłynięciu czasu
określonego normami prawnymi
poszczególnych krajów, należy zwrócić
się do ASO marki Alfa Romeo, aby go
wymienić.
PRZEŁĄCZNIK BENZYNA/LPG
20)
15)
Normalnym trybem działania silnika jest
tryb z zasilaniem LPG, jedynie przy
uruchamianiu samochodu następuje
zasilanie benzyną.
Przełączanie na tryb LPG odbywa się
automatycznie, a sygnalizowane jest
poprzez zgaśnięcie ikony
na
wyświetlaczu, w pobliżu napisu LPG .
Aby zmienić typ zasilania, gdy samochód
stoi i ma włączony silnik lub podczas
jazdy, należy nacisnąć przycisk
.34A0K0322C
35A0K0323C
34
POZNAWANIE SAMOCHODU

niezbędną do regularnego zasysania
i maksymalnego dopuszczalnego
napełnienia zbiornika. Ponadto wartość
ta może wykazywać przy różnych
napełnieniach niewielkie różnice
z powodu: różnic pomiędzy ciśnieniem
tłoczenia pompy w sieci stacji
napełniania, pomp o różnych
parametrach tłoczenia/blokowania,
zbiornika w stanie niepełnej rezerwy.
OSTRZEŻENIE Aby uniknąć sytuacji,
w których na wskaźniku paliwa LPG
w zestawie wskaźników pojawiałyby się
niewłaściwe informacje, zaleca się
wykonywać tankowanie paliwa w ilości
nie mniejszej niż 10 litrów.
UWAGA
19)Przypomina się, że w niektórych krajach
(włącznie z Włochami), istnieją ograniczenia
na mocy obowiązujących norm prawnych
dotyczące parkowania/garażowania
samochodów zasilanych gazem o gęstości
większej od powietrza; LPG mieści się w tej
kategorii.
20)Nie należy przełączać pomiędzy dwoma
trybami działania w trakcie fazy
uruchamiania silnika.
21)W razie wyczucia zapachu gazu należy
zmienić tryb zasilania LPG na tryb
benzynowy i udać się natychmiast do ASO
marki Alfa Romeo w celu wykonania kontroli
mających na celu wyeliminowanie usterek
układu.
OSTRZEŻENIE
10)Samochód ten wyposażony jest w układ
wtrysku gazu LPG opracowany specjalnie dla
tego samochodu: absolutnie zabrania się
więc zmieniania konfiguracji układu lub
odnośnych komponentów. Użycie innych
komponentów lub materiałów może
spowodować nieprawidłowe funkcjonowanie
i zmniejszenie bezpieczeństwa, dlatego
w przypadku awarii należy zwrócić się do
ASO marki Alfa Romeo. Podczas holowania
lub podnoszenia samochodu, w celu
uniknięcia uszkodzenia elementów układu
gazu konieczne jest przestrzeganie uwag
podanych w sekcji „Holowanie samochodu”.
11)Maksymalne temperatury działania
układu zawierają się pomiędzy –20°C
a 100°C.
12)W przypadku lakierowania w komorze
zbiornik LPG musi być wymontowany
z samochodu, a następnie odpowiednio
zamontowany przez ASO marki Alfa Romeo.
Mimo, iż układ LPG posiada liczne
zabezpieczenia, przy każdorazowym
dłuższym nieużywaniu samochodu lub
transportowaniu go na skutek usterki lub
wypadku zaleca się wykonać przedstawioną
poniżej procedurę: odkręcić mechanizmy
zabezpieczające od pokrywy zbiornika LPG,
a następnie wyjąć go. Zamknąć zawór LPG,
obracając pokrętłem w kierunku zgodnym
z ruchem wskazówek zegara (patrz opis przy
haśle „Bezpieczeństwo pasywne/
bezpieczeństwo aktywne”). Zamontować
z powrotem pokrywę i wkręcić urządzenia
mocujące.
35

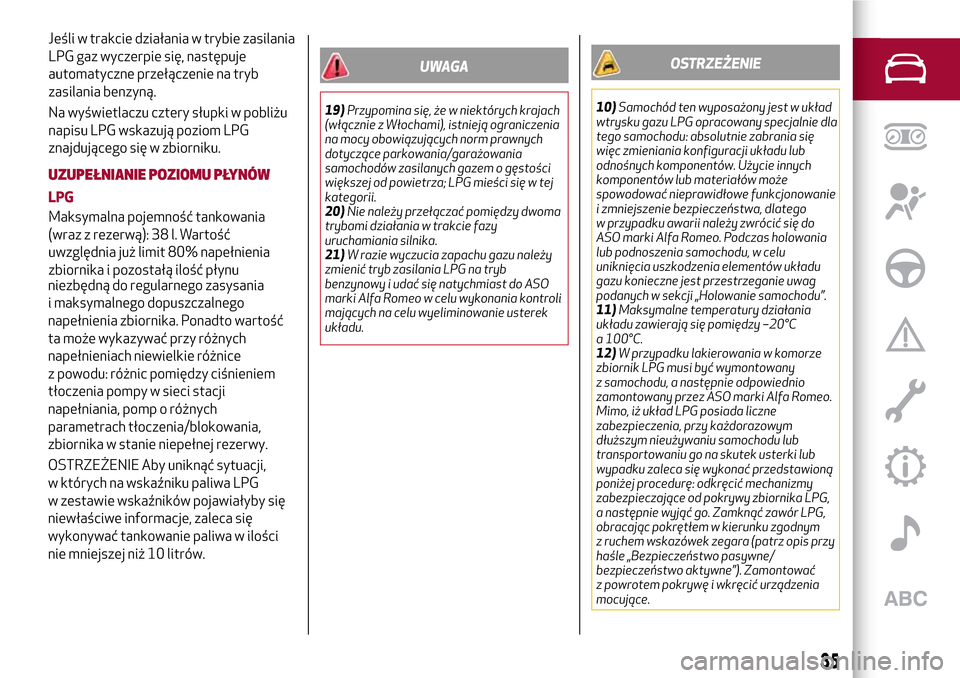

UZUPEŁNIANIE POZIOMU PŁYNÓW
LPG
Maksymalna pojemność tankowania
(wraz z rezerwą): 38 l. Wartość
uwzględnia już limit 80% napełnienia
zbiornika i pozostałą ilość płynuJeśli w trakcie działania w trybie zasilania
LPG gaz wyczerpie się, następuje
automatyczne przełączenie na tryb
zasilania benzyną.
Na wyświetlaczu cztery słupki w pobliżu
napisu LPG wskazują poziom LPG
znajdującego się w zbiorniku.

16)W szczególnych warunkach użycia,
takich jak uruchamianie i praca w niskiej
temperaturze otoczenia lub dostarczanie
LPG o niskiej zawartości Propanu, system
może tymczasowo przełączyć tryb działania
na zasilanie benzyną, bez wyświetlania
wskazań o przełączeniu w zestawie
wskaźników. W przypadku ograniczonego
poziomu LPG w zbiorniku lub żądania
lepszych osiągów (np. podczas
wyprzedzania, w sytuacji, w której samochód
jest całkowicie obciążony, podczas
przekraczania dużych wzniesień), system
może przełączyć działanie automatycznie na
tryb zasilania benzyną, w celu zapewnienia
zwiększenia żądanej mocy silnika; w tego
typu sytuacji przełączenie sygnalizowane
jest przez zaświecenie się zielonej lampki
sygnalizacyjnej w zestawie wskaźników.
W momencie ustania wymienionych powyżej
warunków system powraca automatycznie
do trybu zasilania LPG, a zielona lampka
sygnalizacyjna gaśnie. Aby umożliwić
opisane powyżej przełączenie
automatyczne, należy upewnić się, że
w zbiorniku zawsze znajduje się
wystarczająca ilość paliwa.
36
POZNAWANIE SAMOCHODU

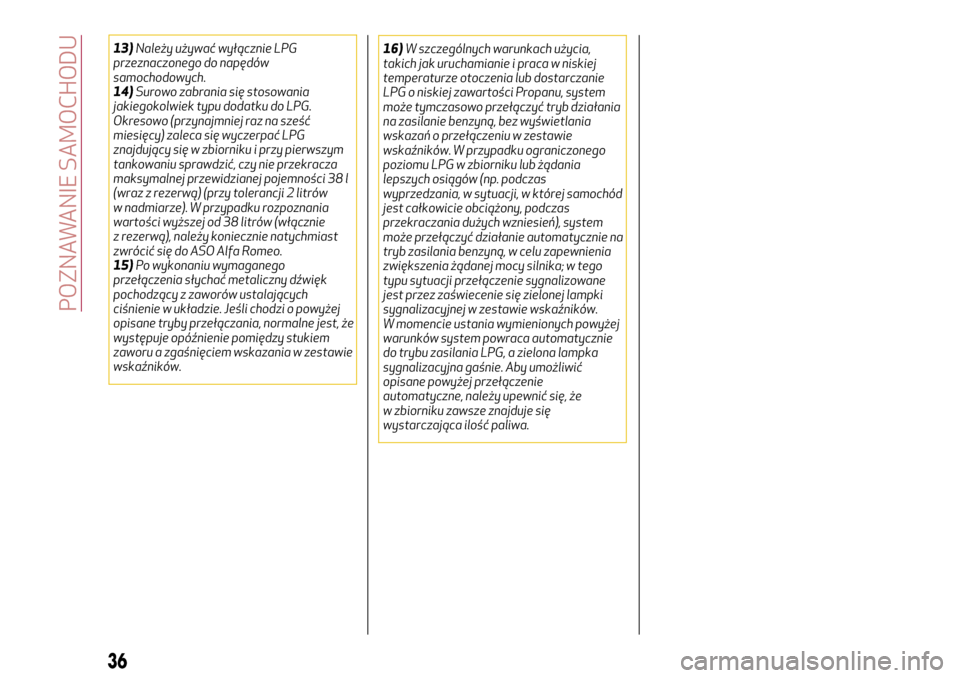

13)Należy używać wyłącznie LPG
przeznaczonego do napędów
samochodowych.
14)Surowo zabrania się stosowania
jakiegokolwiek typu dodatku do LPG.
Okresowo (przynajmniej raz na sześć
miesięcy) zaleca się wyczerpać LPG
znajdujący się w zbiorniku i przy pierwszym
tankowaniu sprawdzić, czy nie przekracza
maksymalnej przewidzianej pojemności 38 l
(wraz z rezerwą) (przy tolerancji 2 litrów
w nadmiarze). W przypadku rozpoznania
wartości wyższej od 38 litrów (włącznie
z rezerwą), należy koniecznie natychmiast
zwrócić się do ASO Alfa Romeo.
15)Po wykonaniu wymaganego
przełączenia słychać metaliczny dźwięk
pochodzący z zaworów ustalających
ciśnienie w układzie. Jeśli chodzi o powyżej
opisane tryby przełączania, normalne jest, że
występuje opóźnienie pomiędzy stukiem
zaworu a zgaśnięciem wskazania w zestawie
wskaźników.

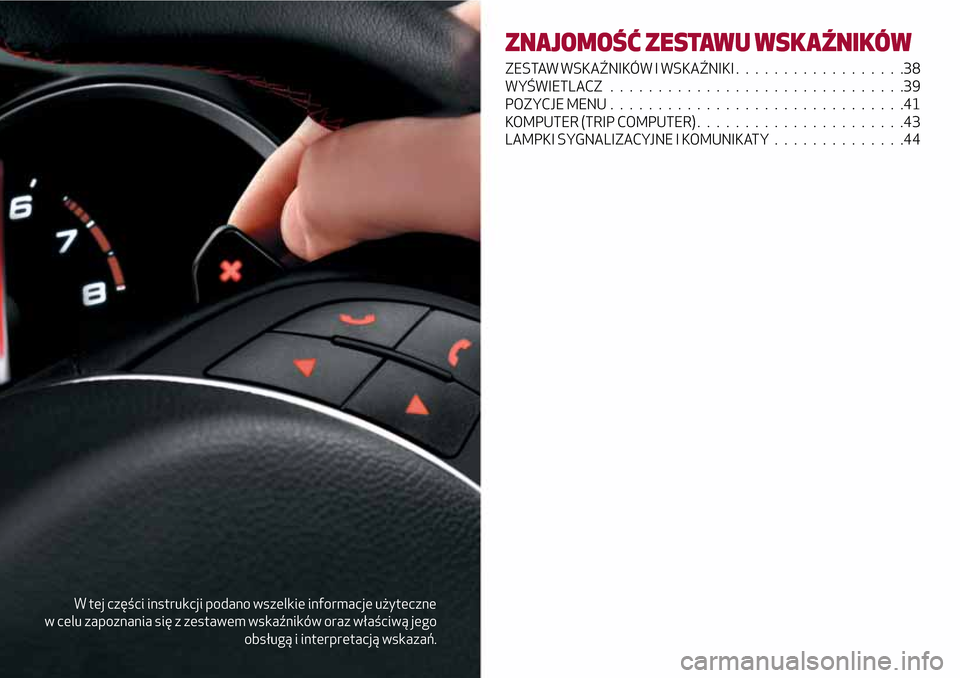

W tej części instrukcji podano wszelkie informacje użyteczne
w celu zapoznania się z zestawem wskaźników oraz właściwą jego
obsługą i interpretacją wskazań.
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
ZESTAW WSKAŹNIKÓW I WSKAŹNIKI . . . . . .............38
WYŚWIETLACZ . . .............................39
POZYCJE MENU...............................41
KOMPUTER (TRIP COMPUTER) . . ....................43
LAMPKI SYGNALIZACYJNE I KOMUNIKATY ..............44

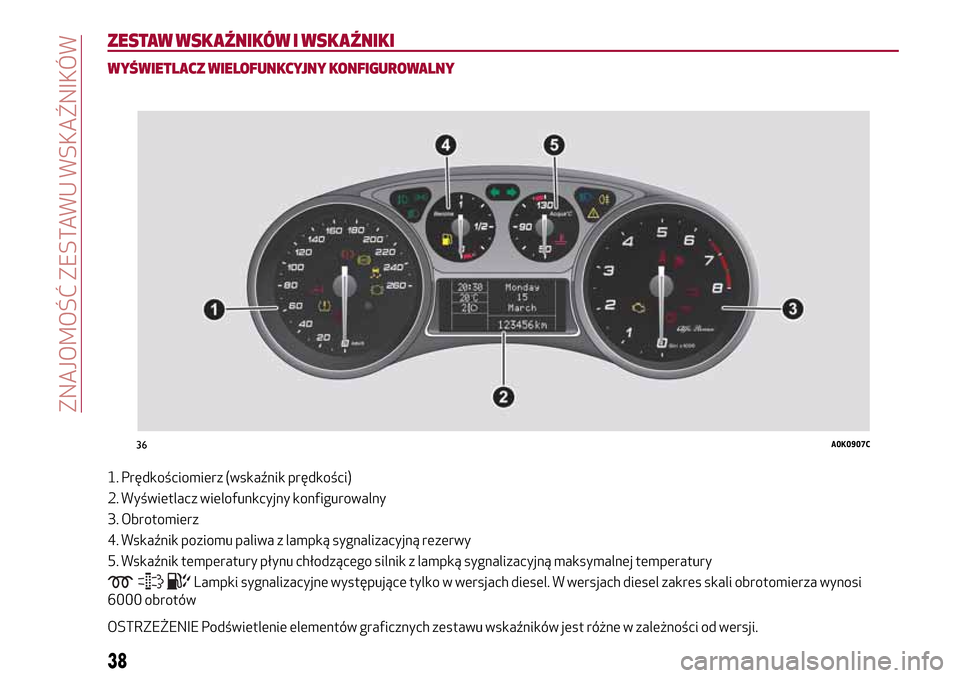

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
WYŚWIETLACZ WIELOFUNKCYJNY KONFIGUROWALNY
1. Prędkościomierz (wskaźnik prędkości)
2. Wyświetlacz wielofunkcyjny konfigurowalny
3. Obrotomierz
4. Wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy
5. Wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
Lampki sygnalizacyjne występujące tylko w wersjach diesel. W wersjach diesel zakres skali obrotomierza wynosi
6000 obrotów
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
36A0K0907C
38
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
