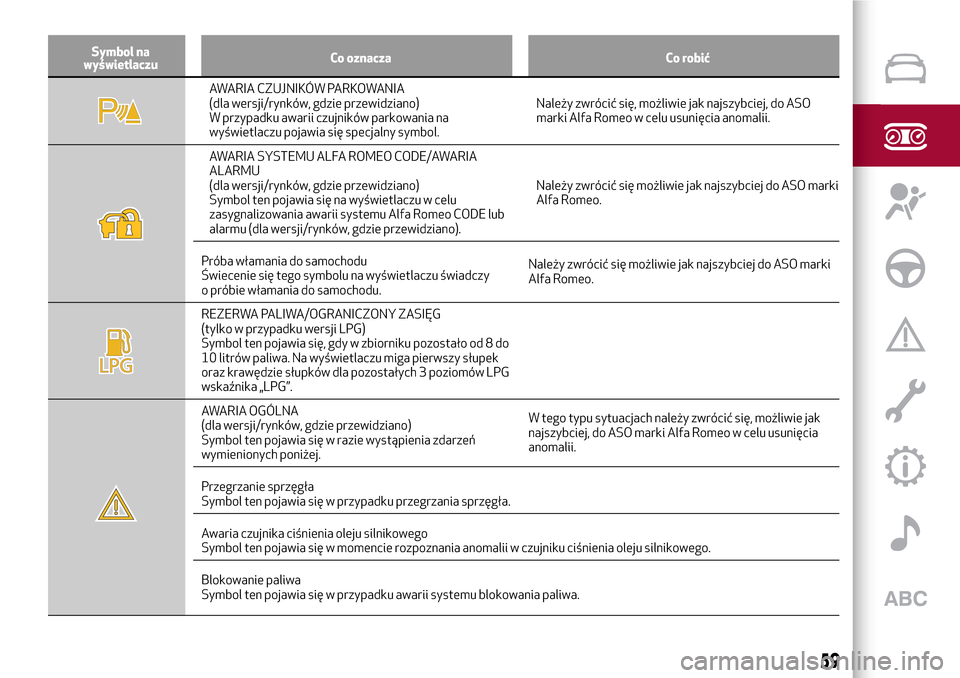

Symbol na
wyświetlaczuCo oznacza Co robić
AWARIA CZUJNIKÓW PARKOWANIA
(dla wersji/rynków, gdzie przewidziano)
W przypadku awarii czujników parkowania na
wyświetlaczu pojawia się specjalny symbol.Należy zwrócić się, możliwie jak najszybciej, do ASO
marki Alfa Romeo w celu usunięcia anomalii.
AWARIA SYSTEMU ALFA ROMEO CODE/AWARIA
ALARMU
(dla wersji/rynków, gdzie przewidziano)
Symbol ten pojawia się na wyświetlaczu w celu
zasygnalizowania awarii systemu Alfa Romeo CODE lub
alarmu (dla wersji/rynków, gdzie przewidziano).Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
Próba włamania do samochodu
Świecenie się tego symbolu na wyświetlaczu świadczy
o próbie włamania do samochodu.Należy zwrócić się możliwie jak najszybciej do ASO marki
Alfa Romeo.
REZERWA PALIWA/OGRANICZONY ZASIĘG
(tylko w przypadku wersji LPG)
Symbol ten pojawia się, gdy w zbiorniku pozostało od 8 do
10 litrów paliwa. Na wyświetlaczu miga pierwszy słupek
oraz krawędzie słupków dla pozostałych 3 poziomów LPG
wskaźnika „LPG”.
AWARIA OGÓLNA
(dla wersji/rynków, gdzie przewidziano)
Symbol ten pojawia się w razie wystąpienia zdarzeń
wymienionych poniżej.W tego typu sytuacjach należy zwrócić się, możliwie jak
najszybciej, do ASO marki Alfa Romeo w celu usunięcia
anomalii.
Przegrzanie sprzęgła
Symbol ten pojawia się w przypadku przegrzania sprzęgła.
Awaria czujnika ciśnienia oleju silnikowego
Symbol ten pojawia się w momencie rozpoznania anomalii w czujniku ciśnienia oleju silnikowego.
Blokowanie paliwa
Symbol ten pojawia się w przypadku awarii systemu blokowania paliwa.
59

Symbol na
wyświetlaczuCo oznacza Co robić

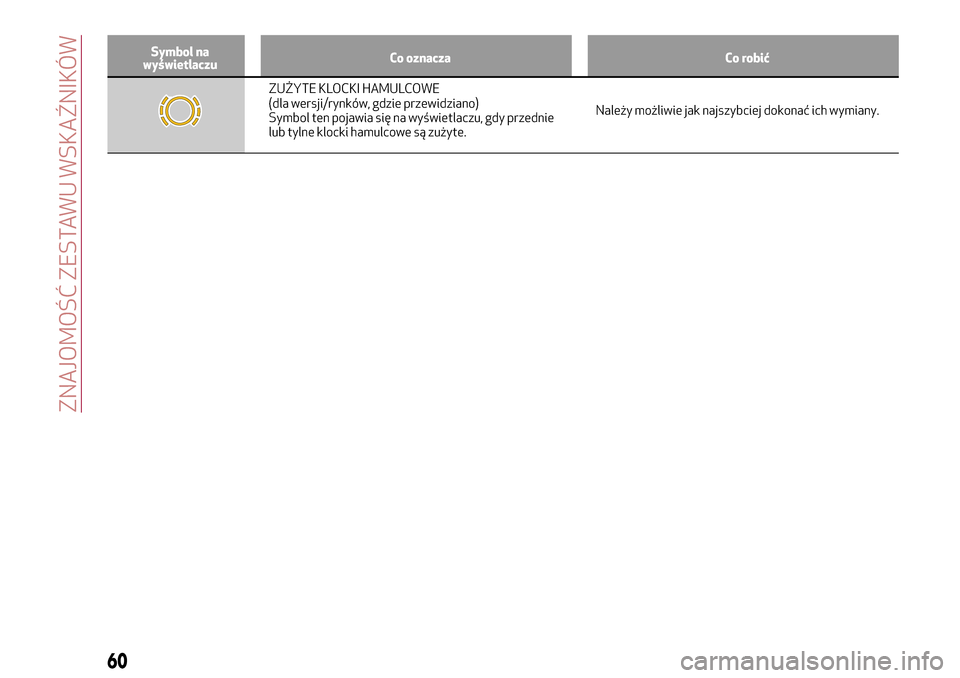

ZUŻYTE KLOCKI HAMULCOWE
(dla wersji/rynków, gdzie przewidziano)
Symbol ten pojawia się na wyświetlaczu, gdy przednie
lub tylne klocki hamulcowe są zużyte.Należy możliwie jak najszybciej dokonać ich wymiany.
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

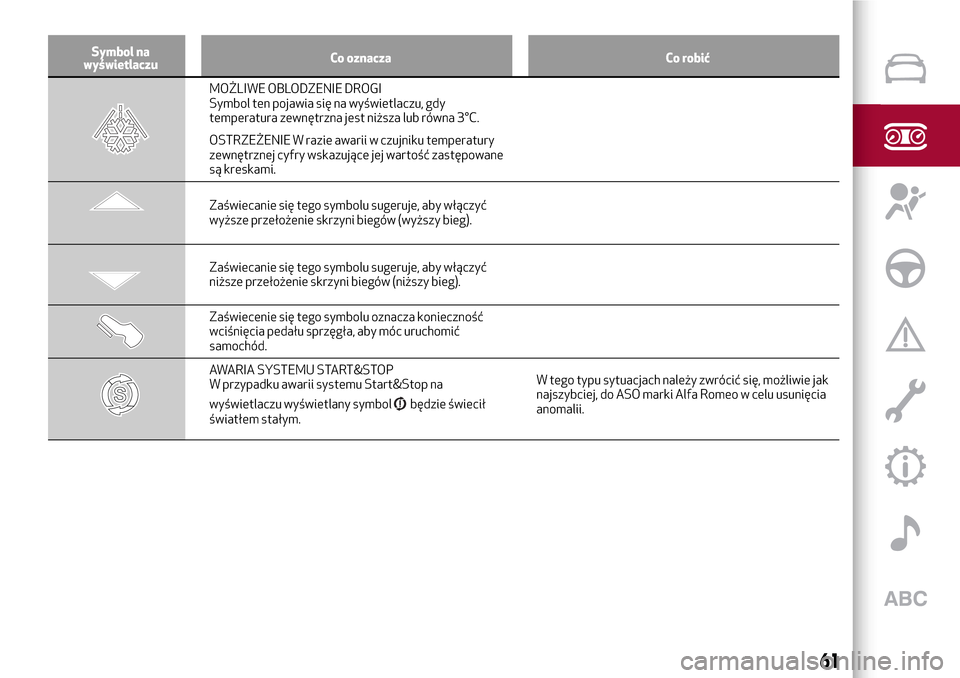

Symbol na
wyświetlaczuCo oznacza Co robić
MOŻLIWE OBLODZENIE DROGI
Symbol ten pojawia się na wyświetlaczu, gdy
temperatura zewnętrzna jest niższa lub równa 3°C.
OSTRZEŻENIE W razie awarii w czujniku temperatury
zewnętrznej cyfry wskazujące jej wartość zastępowane
są kreskami.
Zaświecanie się tego symbolu sugeruje, aby włączyć
wyższe przełożenie skrzyni biegów (wyższy bieg).
Zaświecanie się tego symbolu sugeruje, aby włączyć
niższe przełożenie skrzyni biegów (niższy bieg).
Zaświecenie się tego symbolu oznacza konieczność
wciśnięcia pedału sprzęgła, aby móc uruchomić
samochód.
AWARIA SYSTEMU START&STOP
W przypadku awarii systemu Start&Stop na
wyświetlaczu wyświetlany symbol
będzie świecił
światłem stałym.W tego typu sytuacjach należy zwrócić się, możliwie jak
najszybciej, do ASO marki Alfa Romeo w celu usunięcia
anomalii.
61

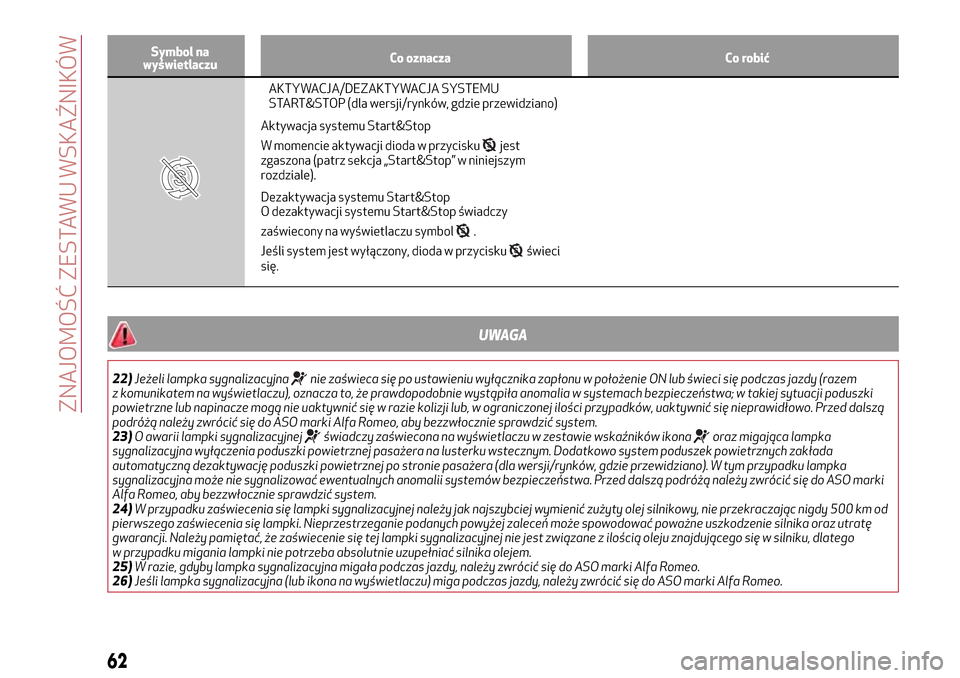

Symbol na
wyświetlaczuCo oznacza Co robić
AKTYWACJA/DEZAKTYWACJA SYSTEMU
START&STOP (dla wersji/rynków, gdzie przewidziano)
Aktywacja systemu Start&Stop
W momencie aktywacji dioda w przycisku
jest
zgaszona (patrz sekcja „Start&Stop” w niniejszym
rozdziale).
Dezaktywacja systemu Start&Stop
O dezaktywacji systemu Start&Stop świadczy
zaświecony na wyświetlaczu symbol
.
Jeśli system jest wyłączony, dioda w przycisku
świeci
się.
UWAGA
22)Jeżeli lampka sygnalizacyjnanie zaświeca się po ustawieniu wyłącznika zapłonu w położenie ON lub świeci się podczas jazdy (razem
z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji poduszki
powietrzne lub napinacze mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się nieprawidłowo. Przed dalszą
podróżą należy zwrócić się do ASO marki Alfa Romeo, aby bezzwłocznie sprawdzić system.
23)O awarii lampki sygnalizacyjnej
świadczy zaświecona na wyświetlaczu w zestawie wskaźników ikonaoraz migająca lampka
sygnalizacyjna wyłączenia poduszki powietrznej pasażera na lusterku wstecznym. Dodatkowo system poduszek powietrznych zakłada
automatyczną dezaktywację poduszki powietrznej po stronie pasażera (dla wersji/rynków, gdzie przewidziano). W tym przypadku lampka
sygnalizacyjna może nie sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed dalszą podróżą należy zwrócić się do ASO marki
Alfa Romeo, aby bezzwłocznie sprawdzić system.
24)W przypadku zaświecenia się lampki sygnalizacyjnej należy jak najszybciej wymienić zużyty olej silnikowy, nie przekraczając nigdy 500 km od
pierwszego zaświecenia się lampki. Nieprzestrzeganie podanych powyżej zaleceń może spowodować poważne uszkodzenie silnika oraz utratę
gwarancji. Należy pamiętać, że zaświecenie się tej lampki sygnalizacyjnej nie jest związane z ilością oleju znajdującego się w silniku, dlatego
w przypadku migania lampki nie potrzeba absolutnie uzupełniać silnika olejem.
25)W razie, gdyby lampka sygnalizacyjna migała podczas jazdy, należy zwrócić się do ASO marki Alfa Romeo.
26)Jeśli lampka sygnalizacyjna (lub ikona na wyświetlaczu) miga podczas jazdy, należy zwrócić się do ASO marki Alfa Romeo.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

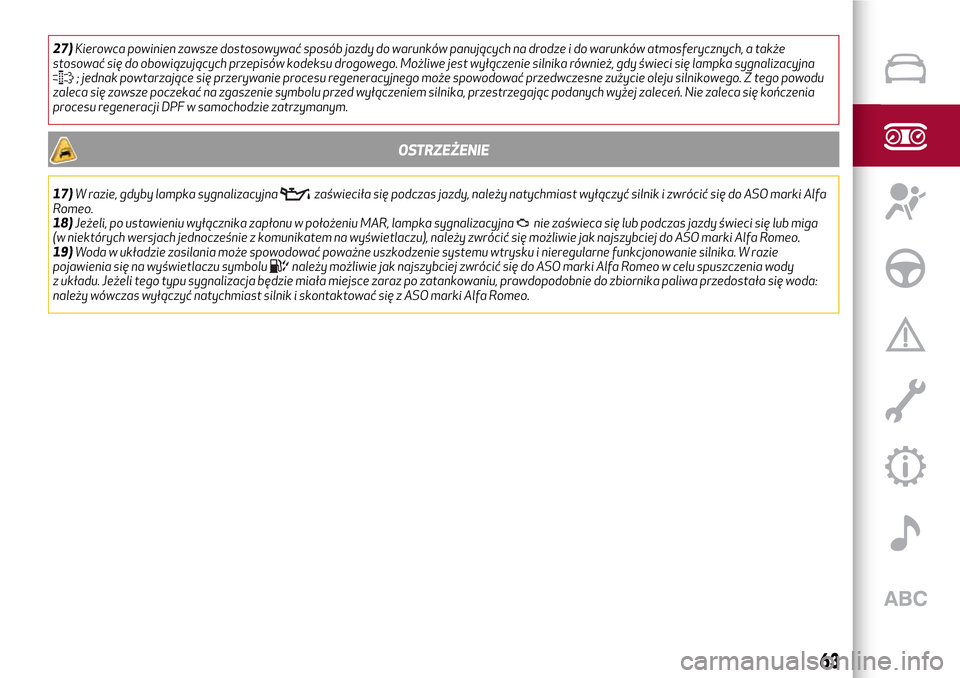

27)Kierowca powinien zawsze dostosowywać sposób jazdy do warunków panujących na drodze i do warunków atmosferycznych, a także
stosować się do obowiązujących przepisów kodeksu drogowego. Możliwe jest wyłączenie silnika również, gdy świeci się lampka sygnalizacyjna
; jednak powtarzające się przerywanie procesu regeneracyjnego może spowodować przedwczesne zużycie oleju silnikowego. Z tego powodu
zaleca się zawsze poczekać na zgaszenie symbolu przed wyłączeniem silnika, przestrzegając podanych wyżej zaleceń. Nie zaleca się kończenia
procesu regeneracji DPF w samochodzie zatrzymanym.
OSTRZEŻENIE
17)W razie, gdyby lampka sygnalizacyjnazaświeciła się podczas jazdy, należy natychmiast wyłączyć silnik i zwrócić się do ASO marki Alfa
Romeo.
18)Jeżeli, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
nie zaświeca się lub podczas jazdy świeci się lub miga
(w niektórych wersjach jednocześnie z komunikatem na wyświetlaczu), należy zwrócić się możliwie jak najszybciej do ASO marki Alfa Romeo.
19)Woda w układzie zasilania może spowodować poważne uszkodzenie systemu wtrysku i nieregularne funkcjonowanie silnika. W razie
pojawienia się na wyświetlaczu symbolu
należy możliwie jak najszybciej zwrócić się do ASO marki Alfa Romeo w celu spuszczenia wody
z układu. Jeżeli tego typu sygnalizacja będzie miała miejsce zaraz po zatankowaniu, prawdopodobnie do zbiornika paliwa przedostała się woda:
należy wówczas wyłączyć natychmiast silnik i skontaktować się z ASO marki Alfa Romeo.
63

64

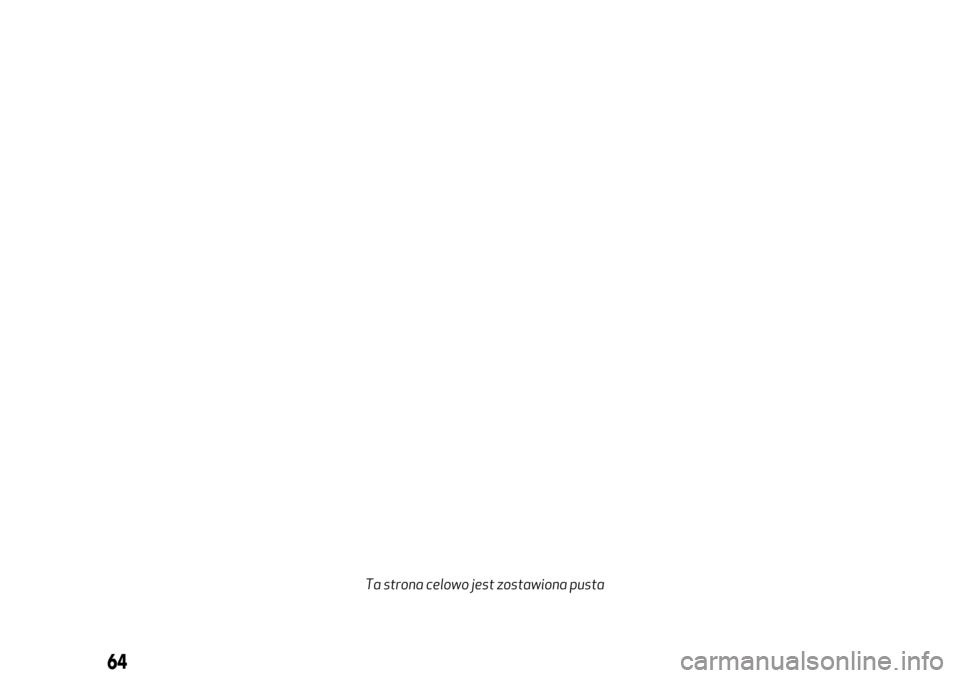

Ta strona celowo jest zostawiona pusta

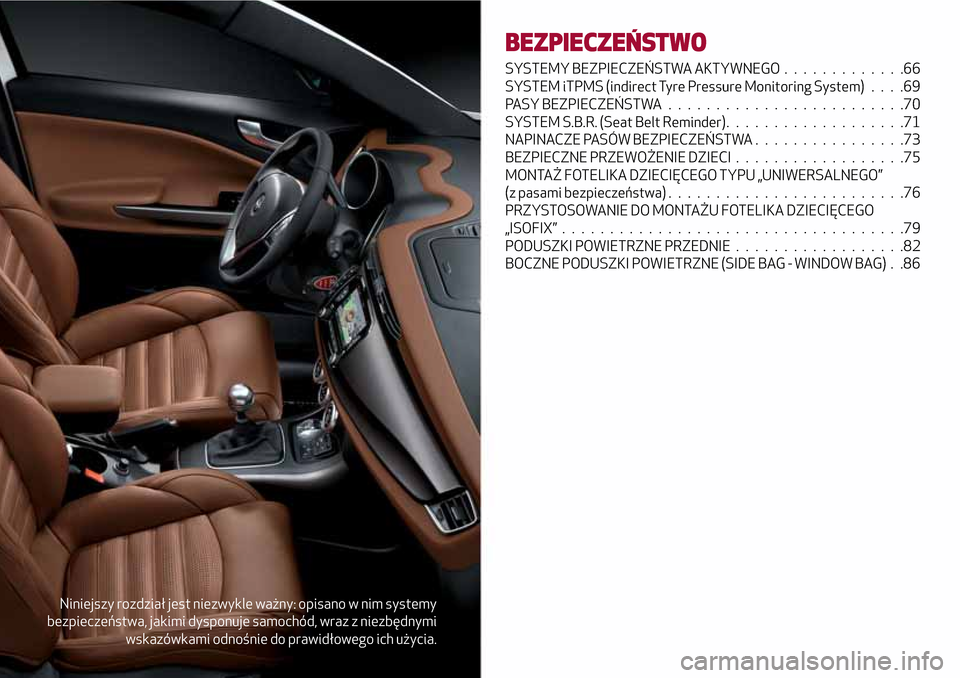

Niniejszy rozdział jest niezwykle ważny: opisano w nim systemy
bezpieczeństwa, jakimi dysponuje samochód, wraz z niezbędnymi
wskazówkami odnośnie do prawidłowego ich użycia.
BEZPIECZEŃSTWO
SYSTEMY BEZPIECZEŃSTWA AKTYWNEGO.............66
SYSTEM iTPMS (indirect Tyre Pressure Monitoring System)....69
PASY BEZPIECZEŃSTWA . ........................70
SYSTEM S.B.R. (Seat Belt Reminder) . ..................71
NAPINACZE PASÓW BEZPIECZEŃSTWA . . . . ............73
BEZPIECZNE PRZEWOŻENIE DZIECI . . . . . . . ...........75
MONTAŻ FOTELIKA DZIECIĘCEGO TYPU „UNIWERSALNEGO”
(z pasami bezpieczeństwa) . . . . .....................76
PRZYSTOSOWANIE DO MONTAŻU FOTELIKA DZIECIĘCEGO
„ISOFIX”....................................79
PODUSZKI POWIETRZNE PRZEDNIE . . . ...............82
BOCZNE PODUSZKI POWIETRZNE (SIDE BAG - WINDOW BAG) . .86

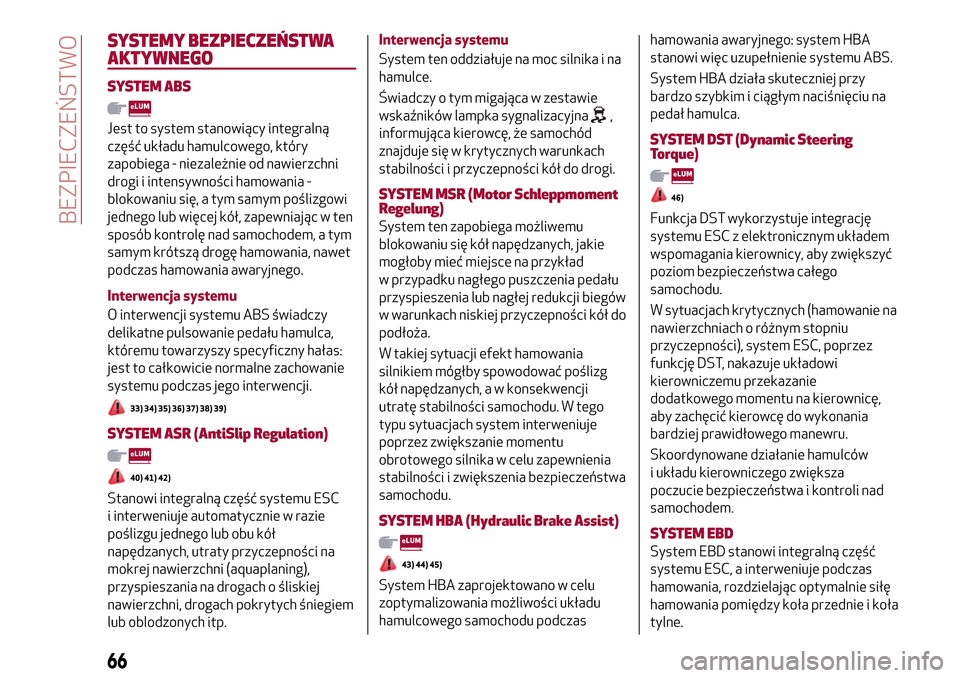

SYSTEMY BEZPIECZEŃSTWA
AKTYWNEGO
SYSTEM ABS
Jest to system stanowiący integralną
część układu hamulcowego, który
zapobiega - niezależnie od nawierzchni
drogi i intensywności hamowania -
blokowaniu się, a tym samym poślizgowi
jednego lub więcej kół, zapewniając w ten
sposób kontrolę nad samochodem, a tym
samym krótszą drogę hamowania, nawet
podczas hamowania awaryjnego.
Interwencja systemu
O interwencji systemu ABS świadczy
delikatne pulsowanie pedału hamulca,
któremu towarzyszy specyficzny hałas:
jest to całkowicie normalne zachowanie
systemu podczas jego interwencji.
33) 34) 35) 36) 37) 38) 39)
SYSTEM ASR (AntiSlip Regulation)
40) 41) 42)
Stanowi integralną część systemu ESC
i interweniuje automatycznie w razie
poślizgu jednego lub obu kół
napędzanych, utraty przyczepności na
mokrej nawierzchni (aquaplaning),
przyspieszania na drogach o śliskiej
nawierzchni, drogach pokrytych śniegiem
lub oblodzonych itp.Interwencja systemu
System ten oddziałuje na moc silnika i na
hamulce.
Świadczy o tym migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
SYSTEM MSR (Motor Schleppmoment
Regelung)
System ten zapobiega możliwemu
blokowaniu się kół napędzanych, jakie
mogłoby mieć miejsce na przykład
w przypadku nagłego puszczenia pedału
przyspieszenia lub nagłej redukcji biegów
w warunkach niskiej przyczepności kół do
podłoża.
W takiej sytuacji efekt hamowania
silnikiem mógłby spowodować poślizg
kół napędzanych, a w konsekwencji
utratę stabilności samochodu. W tego
typu sytuacjach system interweniuje
poprzez zwiększanie momentu
obrotowego silnika w celu zapewnienia
stabilności i zwiększenia bezpieczeństwa
samochodu.
SYSTEM HBA (Hydraulic Brake Assist)
43) 44) 45)
System HBA zaprojektowano w celu
zoptymalizowania możliwości układu
hamulcowego samochodu podczashamowania awaryjnego: system HBA
stanowi więc uzupełnienie systemu ABS.
System HBA działa skuteczniej przy
bardzo szybkim i ciągłym naciśnięciu na
pedał hamulca.
SYSTEM DST (Dynamic Steering
Torque)
46)
Funkcja DST wykorzystuje integrację
systemu ESC z elektronicznym układem
wspomagania kierownicy, aby zwiększyć
poziom bezpieczeństwa całego
samochodu.
W sytuacjach krytycznych (hamowanie na
nawierzchniach o różnym stopniu
przyczepności), system ESC, poprzez
funkcję DST, nakazuje układowi
kierowniczemu przekazanie
dodatkowego momentu na kierownicę,
aby zachęcić kierowcę do wykonania
bardziej prawidłowego manewru.
Skoordynowane działanie hamulców
i układu kierowniczego zwiększa
poczucie bezpieczeństwa i kontroli nad
samochodem.
SYSTEM EBD
System EBD stanowi integralną część
systemu ESC, a interweniuje podczas
hamowania, rozdzielając optymalnie siłę
hamowania pomiędzy koła przednie i koła
tylne.
66
BEZPIECZEŃSTWO

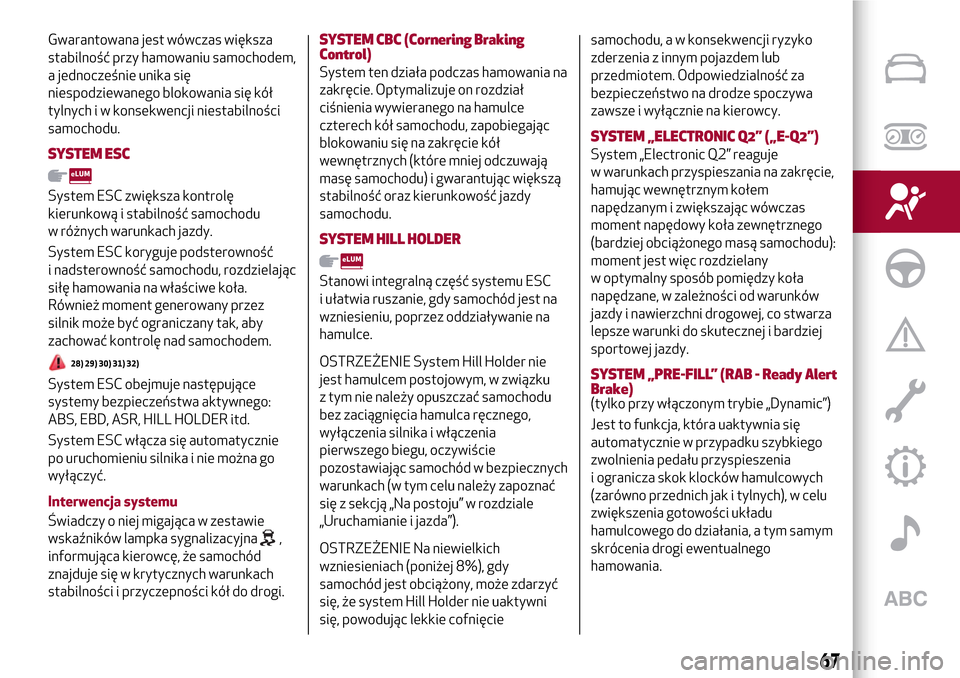

Gwarantowana jest wówczas większa
stabilność przy hamowaniu samochodem,
a jednocześnie unika się
niespodziewanego blokowania się kół
tylnych i w konsekwencji niestabilności
samochodu.
SYSTEM ESC
System ESC zwiększa kontrolę
kierunkową i stabilność samochodu
w różnych warunkach jazdy.
System ESC koryguje podsterowność
i nadsterowność samochodu, rozdzielając
siłę hamowania na właściwe koła.
Również moment generowany przez
silnik może być ograniczany tak, aby
zachować kontrolę nad samochodem.
28) 29) 30) 31) 32)
System ESC obejmuje następujące
systemy bezpieczeństwa aktywnego:
ABS, EBD, ASR, HILL HOLDER itd.
System ESC włącza się automatycznie
po uruchomieniu silnika i nie można go
wyłączyć.
Interwencja systemu
Świadczy o niej migająca w zestawie
wskaźników lampka sygnalizacyjna
,
informująca kierowcę, że samochód
znajduje się w krytycznych warunkach
stabilności i przyczepności kół do drogi.
SYSTEM CBC (Cornering Braking
Control)
System ten działa podczas hamowania na
zakręcie. Optymalizuje on rozdział
ciśnienia wywieranego na hamulce
czterech kół samochodu, zapobiegając
blokowaniu się na zakręcie kół
wewnętrznych (które mniej odczuwają
masę samochodu) i gwarantując większą
stabilność oraz kierunkowość jazdy
samochodu.
SYSTEM HILL HOLDER
Stanowi integralną część systemu ESC
i ułatwia ruszanie, gdy samochód jest na
wzniesieniu, poprzez oddziaływanie na
hamulce.
OSTRZEŻENIE System Hill Holder nie
jest hamulcem postojowym, w związku
z tym nie należy opuszczać samochodu
bez zaciągnięcia hamulca ręcznego,
wyłączenia silnika i włączenia
pierwszego biegu, oczywiście
pozostawiając samochód w bezpiecznych
warunkach (w tym celu należy zapoznać
się z sekcją „Na postoju” w rozdziale
„Uruchamianie i jazda”).
OSTRZEŻENIE Na niewielkich
wzniesieniach (poniżej 8%), gdy
samochód jest obciążony, może zdarzyć
się, że system Hill Holder nie uaktywni
się, powodując lekkie cofnięciesamochodu, a w konsekwencji ryzyko
zderzenia z innym pojazdem lub
przedmiotem. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
SYSTEM „ELECTRONIC Q2” („E-Q2”)
System „Electronic Q2” reaguje
w warunkach przyspieszania na zakręcie,
hamując wewnętrznym kołem
napędzanym i zwiększając wówczas
moment napędowy koła zewnętrznego
(bardziej obciążonego masą samochodu):
moment jest więc rozdzielany
w optymalny sposób pomiędzy koła
napędzane, w zależności od warunków
jazdy i nawierzchni drogowej, co stwarza
lepsze warunki do skutecznej i bardziej
sportowej jazdy.
SYSTEM „PRE-FILL” (RAB - Ready Alert
Brake)
(tylko przy włączonym trybie „Dynamic”)
Jest to funkcja, która uaktywnia się
automatycznie w przypadku szybkiego
zwolnienia pedału przyspieszenia
i ogranicza skok klocków hamulcowych
(zarówno przednich jak i tylnych), w celu
zwiększenia gotowości układu
hamulcowego do działania, a tym samym
skrócenia drogi ewentualnego
hamowania.
67

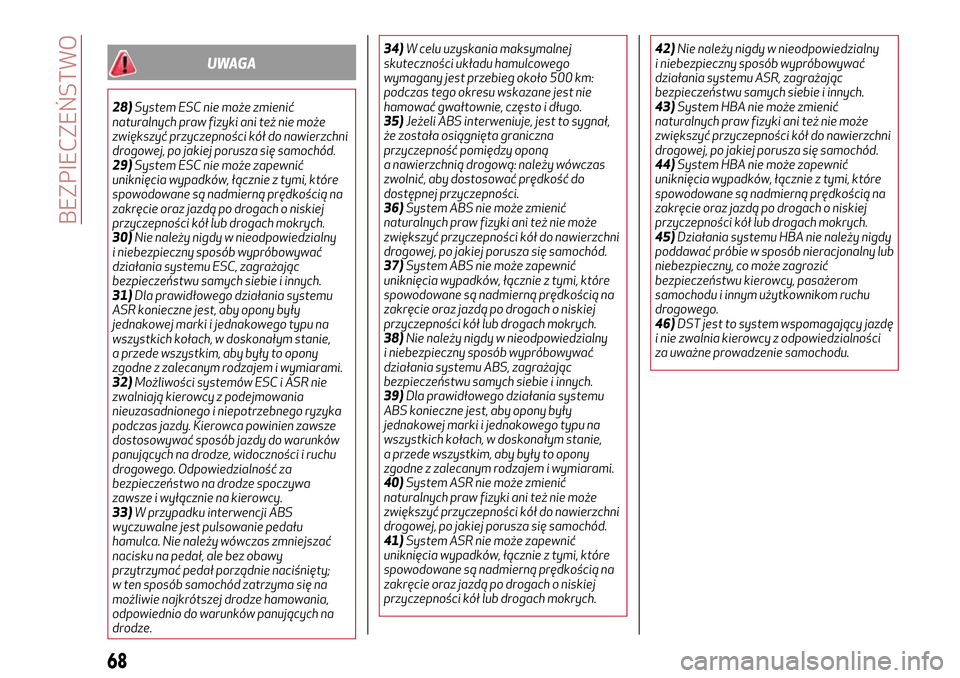

UWAGA
28)System ESC nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
29)System ESC nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
30)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ESC, zagrażając
bezpieczeństwu samych siebie i innych.
31)Dla prawidłowego działania systemu
ASR konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
32)Możliwości systemów ESC i ASR nie
zwalniają kierowcy z podejmowania
nieuzasadnionego i niepotrzebnego ryzyka
podczas jazdy. Kierowca powinien zawsze
dostosowywać sposób jazdy do warunków
panujących na drodze, widoczności i ruchu
drogowego. Odpowiedzialność za
bezpieczeństwo na drodze spoczywa
zawsze i wyłącznie na kierowcy.
33)W przypadku interwencji ABS
wyczuwalne jest pulsowanie pedału
hamulca. Nie należy wówczas zmniejszać
nacisku na pedał, ale bez obawy
przytrzymać pedał porządnie naciśnięty;
w ten sposób samochód zatrzyma się na
możliwie najkrótszej drodze hamowania,
odpowiednio do warunków panujących na
drodze.34)W celu uzyskania maksymalnej
skuteczności układu hamulcowego
wymagany jest przebieg około 500 km:
podczas tego okresu wskazane jest nie
hamować gwałtownie, często i długo.
35)Jeżeli ABS interweniuje, jest to sygnał,
że została osiągnięta graniczna
przyczepność pomiędzy oponą
a nawierzchnią drogową: należy wówczas
zwolnić, aby dostosować prędkość do
dostępnej przyczepności.
36)System ABS nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
37)System ABS nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
38)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ABS, zagrażając
bezpieczeństwu samych siebie i innych.
39)Dla prawidłowego działania systemu
ABS konieczne jest, aby opony były
jednakowej marki i jednakowego typu na
wszystkich kołach, w doskonałym stanie,
a przede wszystkim, aby były to opony
zgodne z zalecanym rodzajem i wymiarami.
40)System ASR nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
41)System ASR nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.42)Nie należy nigdy w nieodpowiedzialny
i niebezpieczny sposób wypróbowywać
działania systemu ASR, zagrażając
bezpieczeństwu samych siebie i innych.
43)System HBA nie może zmienić
naturalnych praw fizyki ani też nie może
zwiększyć przyczepności kół do nawierzchni
drogowej, po jakiej porusza się samochód.
44)System HBA nie może zapewnić
uniknięcia wypadków, łącznie z tymi, które
spowodowane są nadmierną prędkością na
zakręcie oraz jazdą po drogach o niskiej
przyczepności kół lub drogach mokrych.
45)Działania systemu HBA nie należy nigdy
poddawać próbie w sposób nieracjonalny lub
niebezpieczny, co może zagrozić
bezpieczeństwu kierowcy, pasażerom
samochodu i innym użytkownikom ruchu
drogowego.
46)DST jest to system wspomagający jazdę
i nie zwalnia kierowcy z odpowiedzialności
za uważne prowadzenie samochodu.
68
BEZPIECZEŃSTWO
