Alfa Romeo Giulietta 2018 Betriebsanleitung (in German)

INTERIEUR
142) 143) 144)
Regelmäßig den Reinigungszustand der
Innenausstattungen unter den Teppichen
prüfen, wo Oxidierungen des Blechs
auftreten könnten.
SITZE UND STOFFTEILE
Mit einer weichen Bürste oder einem
Staubsauger abstauben. Die beste
Reinigungswirkung an den Samtbezügen
erzielt man mit einer angefeuchteten
Bürste. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung
von Wasser und neutralem Waschmittel
getaucht wird.
LEDERSITZE
(für Versionen / Märkte, wo vorgesehen)
Trockenen Schmutz mit einem feuchten
Wildledertuch oder Lappen entfernen,
ohne zu großen Druck auszuüben. Flecken
von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch entfernen,
ohne zu reiben. Danach mit einem
weichen Lappen oder einem
Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden,
nochmals über die Stelle wischen. Ist der
Fleck noch immer vorhanden, spezielle
Produkte benutzen und dabei die
Bedienungsanleitung beachten.
ZUR BEACHTUNG Auf keinen Fall
Alkohol benutzen. Immer sicherstellen,
dass die Reinigungsprodukte keinen
Alkohol und Derivate beinhalten, auch
wenn der Anteil äußerst gering sein
sollte.KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETE TEILE
Die internen Kunststoffteile mit einem
Mikrofasertuch reinigen, das mit einer
Lösung von Wasser und neutralem, nicht
scheuerndem Reinigungsmittel
befeuchtet wurde. Um Fett- und
hartnäckige Flecken zu entfernen,
spezifische Reiniger ohne Lösungsmittel
benutzen, die so entwickelt wurden, dass
sie Aussehen und die Farbe der Bauteile
nicht verändern.
Um den eventuellen Staub zu entfernen,
eignet sich ein eventuell mit Wasser
befeuchtetes Mikrofasertuch. Vom
Einsatz von Papiertaschentüchern wird
abgeraten, um Fusseln zu vermeiden.
50)
159

ECHTLEDERVERKLEIDETE TEILE
(für Versionen / Märkte, wo vorgesehen)
Um diese Bauteile zu reinigen, nur
Wasser und Neutralseife benutzen.
Niemals Alkohol und/oder alkoholhaltige
Produkte verwenden. Vor dem Einsatz
spezieller Produkte für die Reinigung der
Innenausstattungen, immer prüfen, dass
die Produkte keinen Alkohol oder
alkoholhaltige Substanzen enthalten.
ZUR BEACHTUNG
142)Verwenden Sie nie brennbare Produkte
wie Petroleumäther oder Waschbenzin zur
Reinigung des Fahrzeuginneren. Die
elektrostatischen Entladungen, die beim
Reiben während der Reinigung entstehen,
könnten einen Brand auslösen.
143)Keine Sprühdosen im Fahrzeug
aufbewahren: Explosionsgefahr. Die
Sprühdosen dürfen keiner Temperatur über
50°C ausgesetzt werden. Im Fahrzeug, das in
der Sonne steht, kann die Temperatur diesen
Wert weit überschreiten.
144)Aus diesem Grunde darf sich auf dem
Boden vor der Pedalgruppe kein Hindernis
befinden: eventuelle Fußmatten müssen
glatt liegen, damit sie den Pedalweg nicht
beeinträchtigen.
ZUR BEACHTUNG
50)Keinen Alkohol, kein Benzin oder daraus
abgeleitete Produkte zum Reinigen der
Scheibe der Instrumententafel und des
Armaturenbretts verwenden.
160

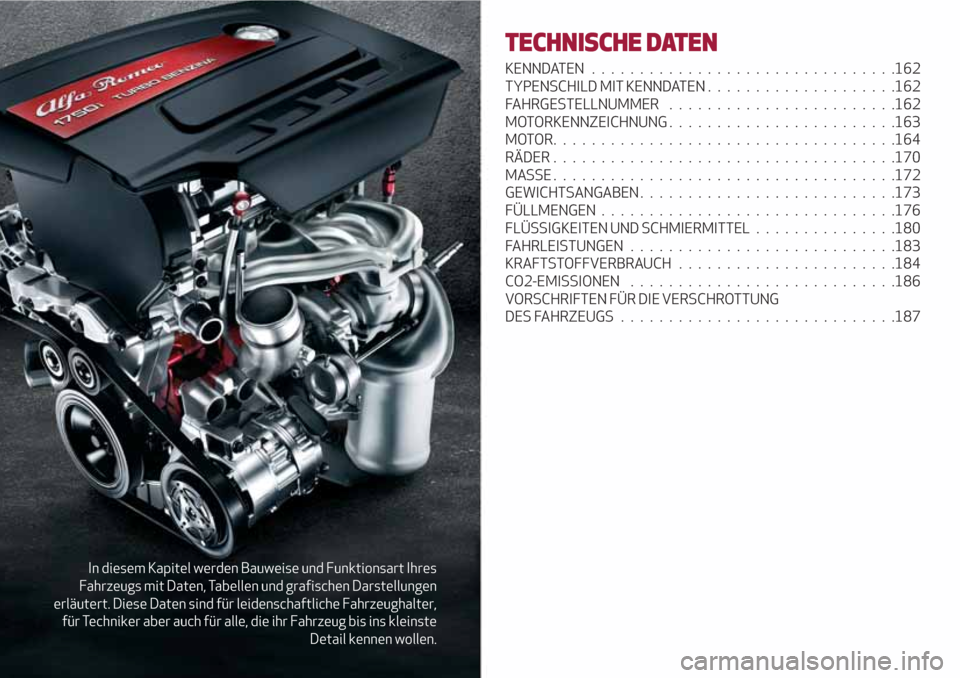

WARTUNG UND PFLEGE

In diesem Kapitel werden Bauweise und Funktionsart Ihres
Fahrzeugs mit Daten, Tabellen und grafischen Darstellungen
erläutert. Diese Daten sind für leidenschaftliche Fahrzeughalter,
für Techniker aber auch für alle, die ihr Fahrzeug bis ins kleinste
Detail kennen wollen.
TECHNISCHE DATEN
KENNDATEN . ...............................162
TYPENSCHILD MIT KENNDATEN....................162
FAHRGESTELLNUMMER........................162
MOTORKENNZEICHNUNG........................163
MOTOR....................................164
RÄDER....................................170
MASSE....................................172
GEWICHTSANGABEN...........................173
FÃœLLMENGEN...............................176
FLÃœSSIGKEITEN UND SCHMIERMITTEL...............180
FAHRLEISTUNGEN . ...........................183
KRAFTSTOFFVERBRAUCH . . .....................184
CO2-EMISSIONEN............................186
VORSCHRIFTEN FÃœR DIE VERSCHROTTUNG
DES FAHRZEUGS.............................187

KENNDATEN
Die Kenndaten des Fahrzeugs sind:
Typenschild mit Kenndaten
Fahrgestellnummer
Lackschild
Motorkennzeichnung.
TYPENSCHILD MIT KENNDATEN
Es befindet sich auf der vorderen
Querstrebe des Motorraums und enthält
folgende Daten Abb. 121:
A: Name des Herstellers
B: Zulassungsnummer
C: Identifizierungscode des Fahrzeugtyps
D: Fortlaufende Fahrgestellnummer
E: Zulässiges Gesamtgewicht
F: Zulässiges Gesamtgewicht mit
Anhänger
G: Zulässige Achslast (vorne)
H: Zulässiges Gesamtgewicht auf der
zweiten Achse (hinten)
I: Motortyp
L: Code der Karosserieversion
M: Nummer für Ersatzteile
N: Korrigierter Abgastrübungswert (für
Dieselmotoren)
FAHRGESTELLNUMMER
Sie ist auf dem Boden des
Passagierraums neben dem rechten
Vordersitz eingeprägt.
Um diese zu erreichen, schiebt man die
Klappe 1 Abb. 122 nach vorne.
Die Kennzeichnung umfasst:
Fahrzeugtyp (ZAR 940000);
Fortlaufende Fahrgestellnummer.
121A0K0024C
122A0K0750C
162
TECHNISCHE DATEN

MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock
eingeschlagen und gibt den Typ und die
fortlaufende Herstellungsnummer an.
163

MOTOR
ALLGEMEINES 1.4 Turbo-Benzin 120 PS 1.4 Turbo Benzin/LPG 120 PS
Typencode 940B7000 940B7000
Zyklus Otto Otto
Z
ylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 72,0 x 84.0
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 9,8 9,8
LPG BENZIN
Max. Leistung (EWG) (kW) 88 88 88
Max. Leistung (EWG) (PS) 120 120 120
Entsprechende Drehzahl (U/min) 5000 5000 5000
Max. Drehmoment (EWG) (Nm) 215 215 215
Maximales Drehmoment (EWG) (kgm) 22 22 22
Entsprechende Drehzahl (U/min) 2500 2500 2500
Zündkerzen NGK IKR9J8 NGK IKR9J8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)LPG für
Kraftfahrzeuge
(Spezifikation
EN589)Bleifreies Benzin
95 ROZ
(Spezifikation
EN228)
164
TECHNISCHE DATEN

ALLGEMEINES 1.4 Turbo Multi Air 150 PS 1.4 Turbo MultiAir 163 PS(*)
Typencode 940C2000 955A8000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 72,0 x 84.0
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 10 10
Max. Leistung (EWG) (kW) 110 120
Max. Leistung (EWG) (PS) 150 163
Entsprechende Drehzahl (U/min) 5500 5500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250 230 250
Maximales Drehmoment (EWG) (kgm) 23,4 25,4 23,4 25,4
Entsprechende Drehzahl (U/min) 2250 2500 2250 2500
Zündkerzen NGK IKR9F8 NGK IKR9J8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ (Spezifikation
EN228)
(*) Für Versionen/Märkte, wo vorgesehen
165

ALLGEMEINES 1.4 Turbo Multi Air 170 PS 1750 Turbo Benzin 240 PS(*)
Typencode 940A2000 940B2000
Zyklus Otto Otto
Zylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 72,0 x 84.0 83,0 x 80.5
Gesamthubraum (cm³) 1368 1742
Verdichtungsverhältnis 10 9,25 ± 0,25
Max. Leistung (EWG) (kW) 125 177
Max. Leistung (EWG) (PS) 170 240
Entsprechende Drehzahl (U/min) 5500 5750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250 300 340
Maximales Drehmoment (EWG) (kgm) 23,4 25,4 30,5 34,6
Entsprechende Drehzahl (U/min) 2250 2500 1850 2000
Zündkerzen NGK IKR9J8 NGK ILKAR7D6G
KraftstoffBleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)Bleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
166
TECHNISCHE DATEN

ALLGEMEINES1.6 JTDM115 PS(*)1.6 JTDM120 PS
Typencode 940C5000 940C1000
Zyklus Diesel Diesel
Z
ylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 79,5 x 80.5 79,5 x 80.5
Gesamthubraum (cm³) 1598 1598
Verdichtungsverhältnis 16,5 16,5
Max. Leistung (EWG) (kW) 85 88
Max. Leistung (EWG) (PS) 115 120
Entsprechende Drehzahl (U/min) 3750 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 280 320 280 320
Maximales Drehmoment (EWG) (kgm) 28,5 32,6 28,5 32,6
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation
EN590)Diesel für Kraftfahrzeuge (Spezifikation
EN590)
(*) Für Versionen/Märkte, wo vorgesehen
167

ALLGEMEINES2.0 JTDM136PS2.0 JTDM150 PS
Typencode 940C4000 940C3000
Zyklus Diesel Diesel
Z
ylinderzahl und Anordnung 4, in Reihe 4, in Reihe
Durchmesser und Kolbenhub (mm) 83 x 90.4 83 x 90.4
Gesamthubraum (cm³) 1956 1956
Verdichtungsverhältnis 16,5 16,5
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 100 103 110
Max. Leistung (EWG) (PS) 136 140 150
Entsprechende Drehzahl (U/min) 4500 4000 4500
NATURAL DYNAMIC NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 320 380 320 380
Maximales Drehmoment (EWG) (kgm) 32,5 38,7 32,5 38,7
Entsprechende Drehzahl (U/min) 1500 1750 1500 1750
KraftstoffDiesel für Kraftfahrzeuge (Spezifikation
EN590)Diesel für Kraftfahrzeuge (Spezifikation
EN590)
168
TECHNISCHE DATEN
