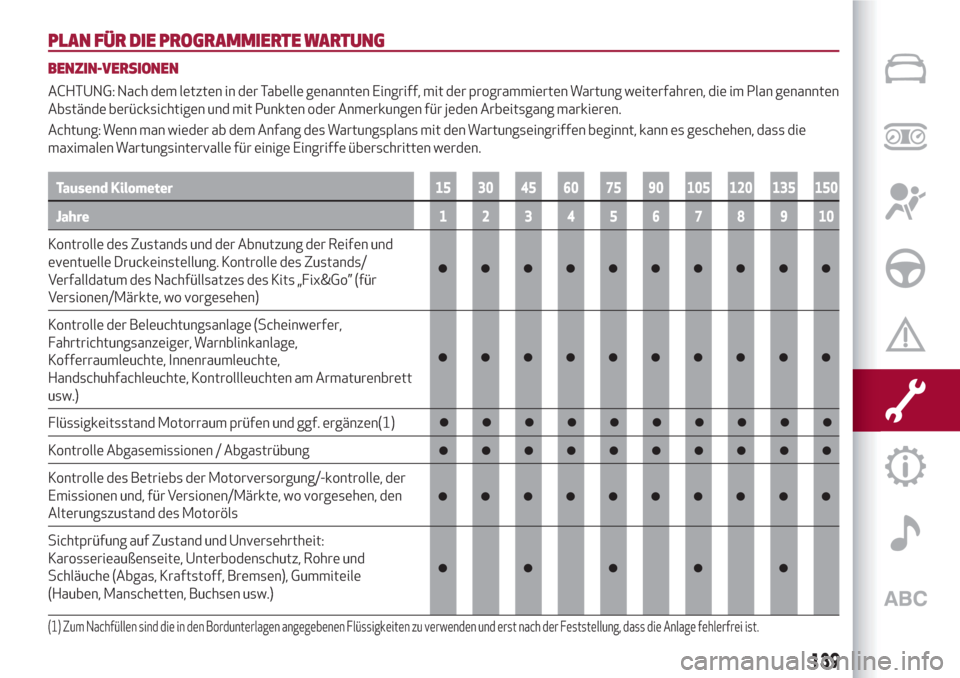

PLAN FÜR DIE PROGRAMMIERTE WARTUNG
BENZIN-VERSIONEN
ACHTUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan genannten
Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die
maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle des Zustands/
Verfalldatum des Nachfüllsatzes des Kits „Fix&Go” (für
Versionen/Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am Armaturenbrett
usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-kontrolle, der
Emissionen und, für Versionen/Märkte, wo vorgesehen, den
Alterungszustand des Motoröls
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
139
Page 142 of 232

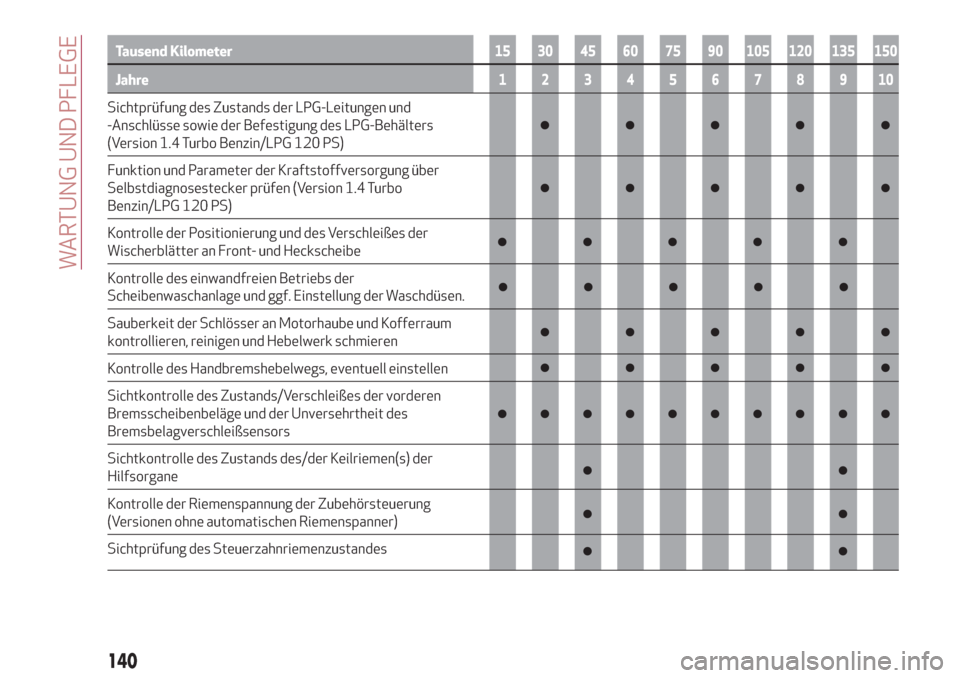

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Sichtprüfung des Zustands der LPG-Leitungen und
-Anschlüsse sowie der Befestigung des LPG-Behälters
(Version 1.4 Turbo Benzin/LPG 120 PS)
Funktion und Parameter der Kraftstoffversorgung über
Selbstdiagnosestecker prüfen (Version 1.4 Turbo
Benzin/LPG 120 PS)
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Sichtprüfung des Steuerzahnriemenzustandes
140
WARTUNG UND PFLEGE
Page 143 of 232

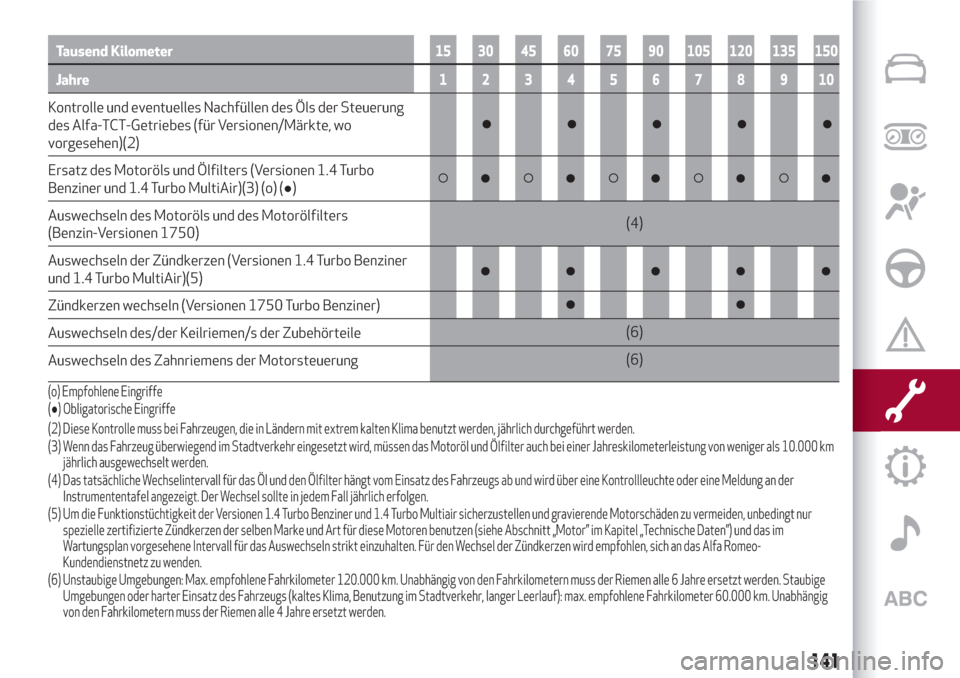

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Kontrolle und eventuelles Nachfüllen des Öls der Steuerung
des Alfa-TCT-Getriebes (für Versionen/Märkte, wo
vorgesehen)(2)
Ersatz des Motoröls und Ölfilters (Versionen 1.4 Turbo
Benziner und 1.4 Turbo MultiAir)(3) (o) (●)
Auswechseln des Motoröls und des Motorölfilters
(Benzin-Versionen 1750)(4)
Auswechseln der Zündkerzen (Versionen 1.4 Turbo Benziner
und 1.4 Turbo MultiAir)(5)
Zündkerzen wechseln (Versionen 1750 Turbo Benziner)
Auswechseln des/der Keilriemen/s der Zubehörteile(6)
Auswechseln des Zahnriemens der Motorsteuerung(6)
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(3) Wenn das Fahrzeug überwiegend im Stadtverkehr eingesetzt wird, müssen das Motoröl und Ölfilter auch bei einer Jahreskilometerleistung von weniger als 10.000 km
jährlich ausgewechselt werden. (o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
(4) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall jährlich erfolgen.
(5) Um die Funktionstüchtigkeit der Versionen 1.4 Turbo Benziner und 1.4 Turbo Multiair sicherzustellen und gravierende Motorschäden zu vermeiden, unbedingt nur
spezielle zertifizierte Zündkerzen der selben Marke und Art für diese Motoren benutzen (siehe Abschnitt „Motor” im Kapitel „Technische Daten”) unddas im
Wartungsplan vorgesehene Intervall für das Auswechseln strikt einzuhalten. Für den Wechsel der Zündkerzen wird empfohlen, sich an das Alfa Romeo-
Kundendienstnetz zu wenden.
(6) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000 km. Unabhängig
von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
141

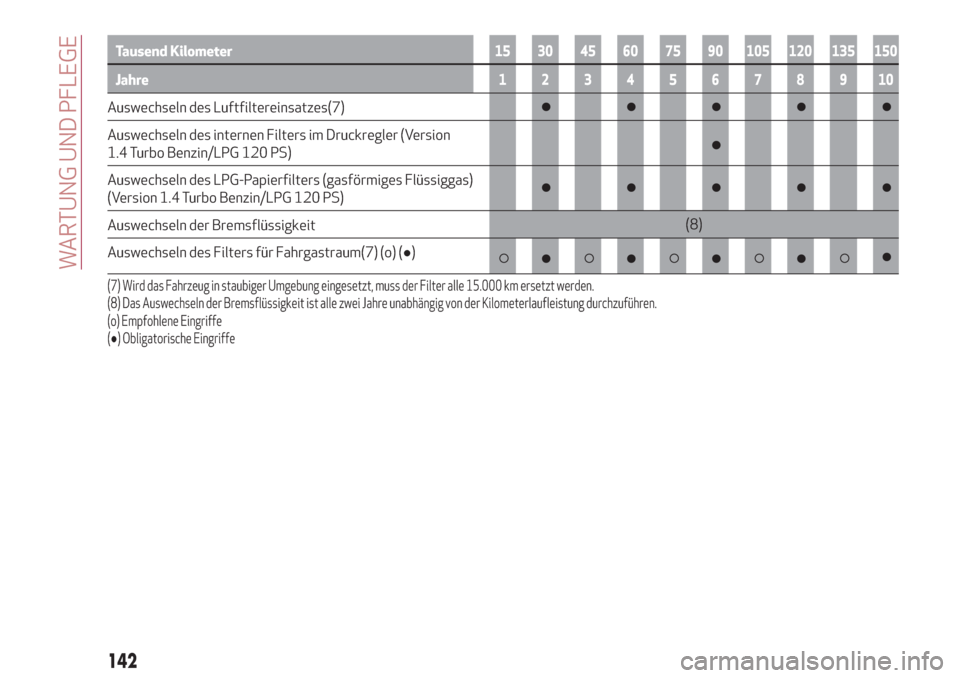

Page 144 of 232

Tausend Kilometer15 30 45 60 75 90 105 120 135 150
Jahre12345678910
Auswechseln des Luftfiltereinsatzes(7)
Auswechseln des internen Filters im Druckregler (Version
1.4 Turbo Benzin/LPG 120 PS)
Auswechseln des LPG-Papierfilters (gasförmiges Flüssiggas)
(Version 1.4 Turbo Benzin/LPG 120 PS)
Auswechseln der Bremsflüssigkeit(8)
Auswechseln des Filters für Fahrgastraum(7) (o) (●)
(7) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 15.000 km ersetzt werden.
(8) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
142
WARTUNG UND PFLEGE
Page 145 of 232

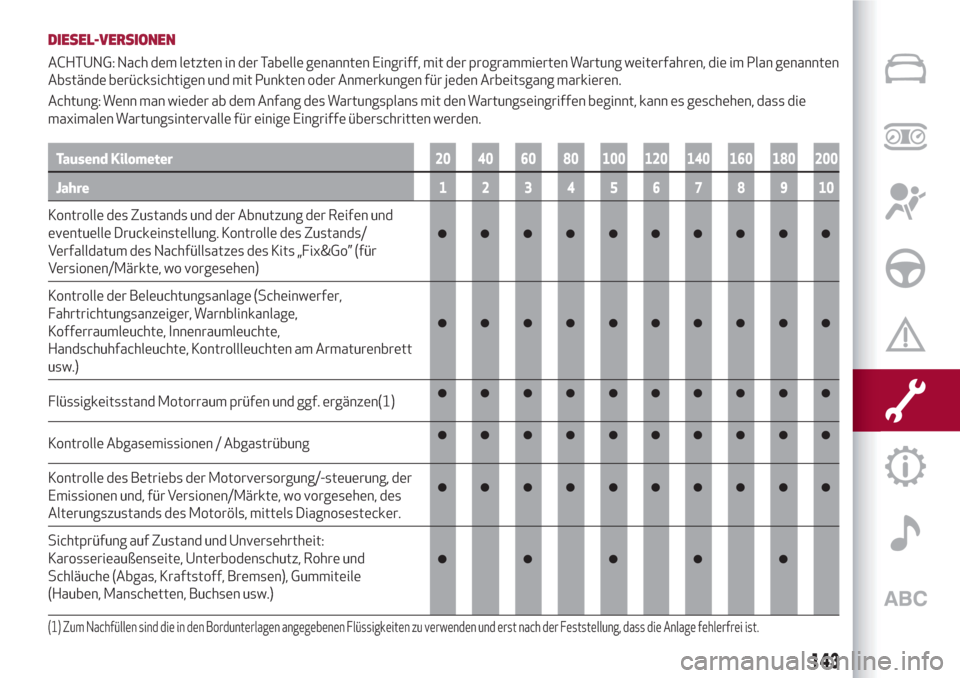

DIESEL-VERSIONEN
ACHTUNG: Nach dem letzten in der Tabelle genannten Eingriff, mit der programmierten Wartung weiterfahren, die im Plan genannten
Abstände berücksichtigen und mit Punkten oder Anmerkungen für jeden Arbeitsgang markieren.
Achtung: Wenn man wieder ab dem Anfang des Wartungsplans mit den Wartungseingriffen beginnt, kann es geschehen, dass die
maximalen Wartungsintervalle für einige Eingriffe überschritten werden.
Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle des Zustands und der Abnutzung der Reifen und
eventuelle Druckeinstellung. Kontrolle des Zustands/
Verfalldatum des Nachfüllsatzes des Kits „Fix&Go” (für
Versionen/Märkte, wo vorgesehen)
Kontrolle der Beleuchtungsanlage (Scheinwerfer,
Fahrtrichtungsanzeiger, Warnblinkanlage,
Kofferraumleuchte, Innenraumleuchte,
Handschuhfachleuchte, Kontrollleuchten am Armaturenbrett
usw.)
Flüssigkeitsstand Motorraum prüfen und ggf. ergänzen(1)
Kontrolle Abgasemissionen / Abgastrübung
Kontrolle des Betriebs der Motorversorgung/-steuerung, der
Emissionen und, für Versionen/Märkte, wo vorgesehen, des
Alterungszustands des Motoröls, mittels Diagnosestecker.
Sichtprüfung auf Zustand und Unversehrtheit:
Karosserieaußenseite, Unterbodenschutz, Rohre und
Schläuche (Abgas, Kraftstoff, Bremsen), Gummiteile
(Hauben, Manschetten, Buchsen usw.)
(1) Zum Nachfüllen sind die in den Bordunterlagen angegebenen Flüssigkeiten zu verwenden und erst nach der Feststellung, dass die Anlage fehlerfreiist.
143
Page 146 of 232

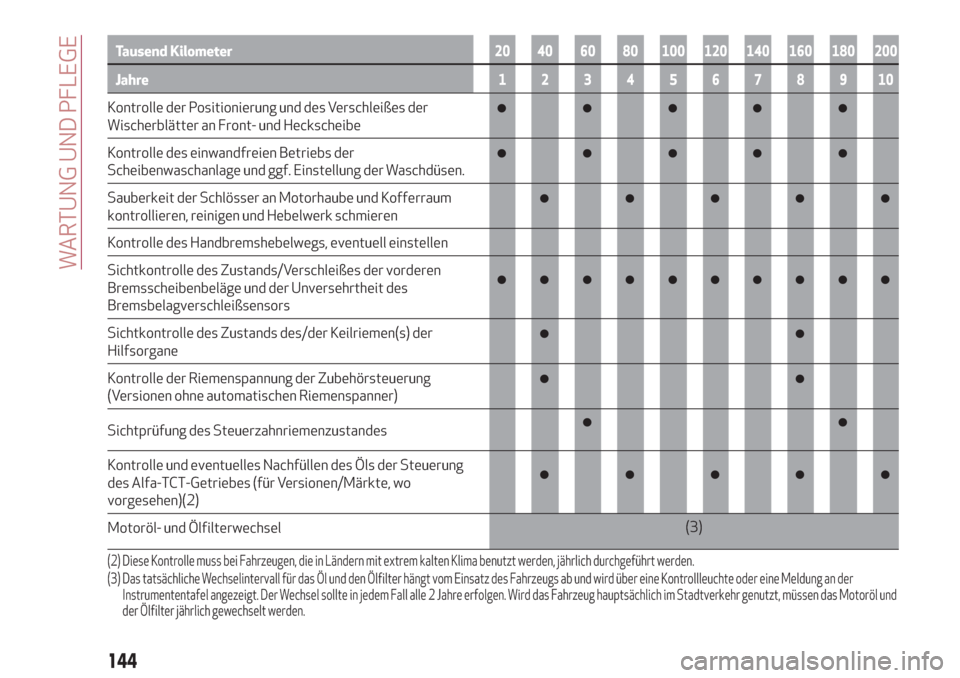

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Kontrolle der Positionierung und des Verschleißes der
Wischerblätter an Front- und Heckscheibe
Kontrolle des einwandfreien Betriebs der
Scheibenwaschanlage und ggf. Einstellung der Waschdüsen.
Sauberkeit der Schlösser an Motorhaube und Kofferraum
kontrollieren, reinigen und Hebelwerk schmieren
Kontrolle des Handbremshebelwegs, eventuell einstellen
Sichtkontrolle des Zustands/Verschleißes der vorderen
Bremsscheibenbeläge und der Unversehrtheit des
Bremsbelagverschleißsensors
Sichtkontrolle des Zustands des/der Keilriemen(s) der
Hilfsorgane
Kontrolle der Riemenspannung der Zubehörsteuerung
(Versionen ohne automatischen Riemenspanner)
Sichtprüfung des Steuerzahnriemenzustandes
Kontrolle und eventuelles Nachfüllen des Öls der Steuerung
des Alfa-TCT-Getriebes (für Versionen/Märkte, wo
vorgesehen)(2)
Motoröl- und Ölfilterwechsel(3)
(2) Diese Kontrolle muss bei Fahrzeugen, die in Ländern mit extrem kalten Klima benutzt werden, jährlich durchgeführt werden.
(3) Das tatsächliche Wechselintervall für das Öl und den Ölfilter hängt vom Einsatz des Fahrzeugs ab und wird über eine Kontrollleuchte oder eine Meldung an der
Instrumententafel angezeigt. Der Wechsel sollte in jedem Fall alle 2 Jahre erfolgen. Wird das Fahrzeug hauptsächlich im Stadtverkehr genutzt, müssen das Motoröl und
der Ölfilter jährlich gewechselt werden.
144
WARTUNG UND PFLEGE
Page 147 of 232

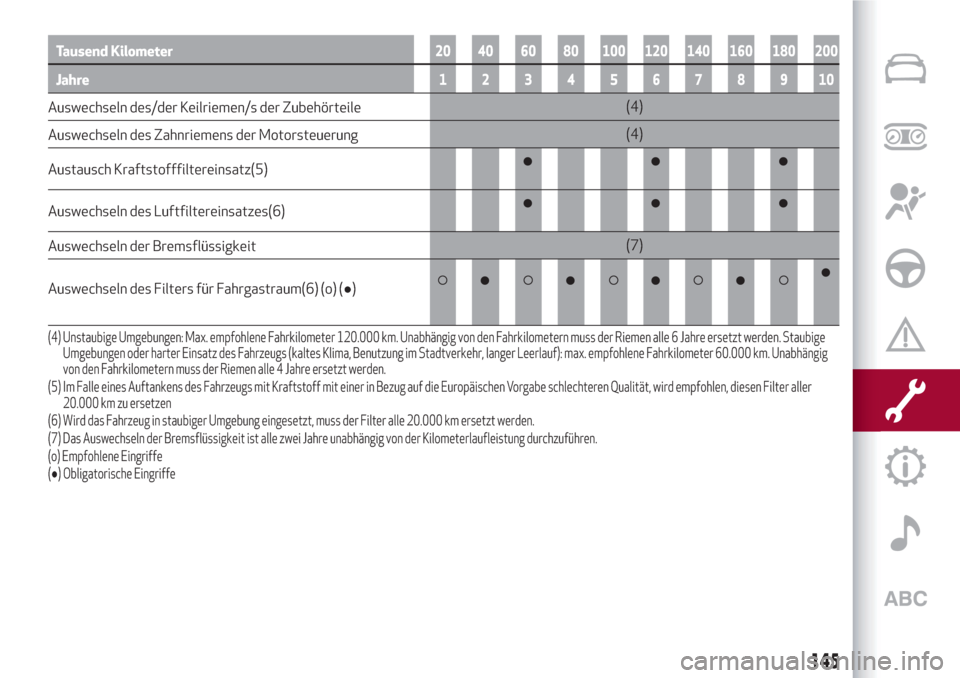

Tausend Kilometer20 40 60 80 100 120 140 160 180 200
Jahre12345678910
Auswechseln des/der Keilriemen/s der Zubehörteile(4)
Auswechseln des Zahnriemens der Motorsteuerung(4)
Austausch Kraftstofffiltereinsatz(5)
Auswechseln des Luftfiltereinsatzes(6)
Auswechseln der Bremsflüssigkeit(7)
Auswechseln des Filters für Fahrgastraum(6) (o) (●)
(4) Unstaubige Umgebungen: Max. empfohlene Fahrkilometer 120.000 km. Unabhängig von den Fahrkilometern muss der Riemen alle 6 Jahre ersetzt werden. Staubige
Umgebungen oder harter Einsatz des Fahrzeugs (kaltes Klima, Benutzung im Stadtverkehr, langer Leerlauf): max. empfohlene Fahrkilometer 60.000 km. Unabhängig
von den Fahrkilometern muss der Riemen alle 4 Jahre ersetzt werden.
(5) Im Falle eines Auftankens des Fahrzeugs mit Kraftstoff mit einer in Bezug auf die Europäischen Vorgabe schlechteren Qualität, wird empfohlen, diesen Filter aller
20.000 km zu ersetzen
(6) Wird das Fahrzeug in staubiger Umgebung eingesetzt, muss der Filter alle 20.000 km ersetzt werden.
(7) Das Auswechseln der Bremsflüssigkeit ist alle zwei Jahre unabhängig von der Kilometerlaufleistung durchzuführen.
(o) Empfohlene Eingriffe
(●) Obligatorische Eingriffe
145
Page 148 of 232

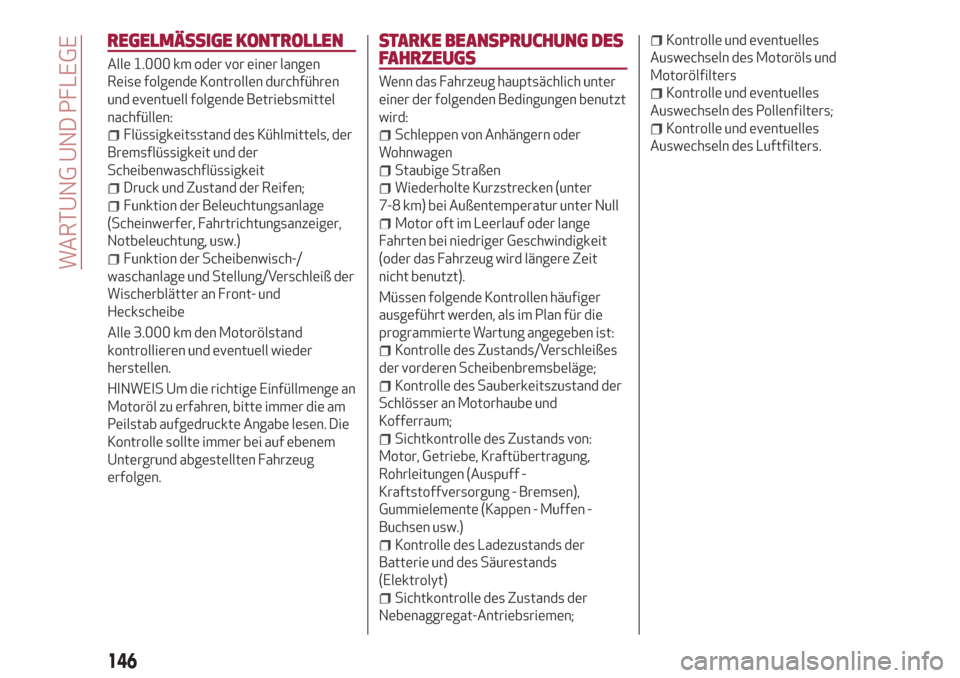

REGELMÄSSIGE KONTROLLEN
Alle 1.000 km oder vor einer langen
Reise folgende Kontrollen durchführen
und eventuell folgende Betriebsmittel
nachfüllen:
Flüssigkeitsstand des Kühlmittels, der
Bremsflüssigkeit und der
Scheibenwaschflüssigkeit
Druck und Zustand der Reifen;
Funktion der Beleuchtungsanlage
(Scheinwerfer, Fahrtrichtungsanzeiger,
Notbeleuchtung, usw.)
Funktion der Scheibenwisch-/
waschanlage und Stellung/Verschleiß der
Wischerblätter an Front- und
Heckscheibe
Alle 3.000 km den Motorölstand
kontrollieren und eventuell wieder
herstellen.
HINWEIS Um die richtige Einfüllmenge an
Motoröl zu erfahren, bitte immer die am
Peilstab aufgedruckte Angabe lesen. Die
Kontrolle sollte immer bei auf ebenem
Untergrund abgestellten Fahrzeug
erfolgen.
STARKE BEANSPRUCHUNG DES
FAHRZEUGS
Wenn das Fahrzeug hauptsächlich unter
einer der folgenden Bedingungen benutzt
wird:
Schleppen von Anhängern oder
Wohnwagen
Staubige Straßen
Wiederholte Kurzstrecken (unter
7-8 km) bei Außentemperatur unter Null
Motor oft im Leerlauf oder lange
Fahrten bei niedriger Geschwindigkeit
(oder das Fahrzeug wird längere Zeit
nicht benutzt).
Müssen folgende Kontrollen häufiger
ausgeführt werden, als im Plan für die
programmierte Wartung angegeben ist:
Kontrolle des Zustands/Verschleißes
der vorderen Scheibenbremsbeläge;
Kontrolle des Sauberkeitszustand der
Schlösser an Motorhaube und
Kofferraum;
Sichtkontrolle des Zustands von:
Motor, Getriebe, Kraftübertragung,
Rohrleitungen (Auspuff -
Kraftstoffversorgung - Bremsen),
Gummielemente (Kappen - Muffen -
Buchsen usw.)
Kontrolle des Ladezustands der
Batterie und des Säurestands
(Elektrolyt)
Sichtkontrolle des Zustands der
Nebenaggregat-Antriebsriemen;
Kontrolle und eventuelles
Auswechseln des Motoröls und
Motorölfilters
Kontrolle und eventuelles
Auswechseln des Pollenfilters;
Kontrolle und eventuelles
Auswechseln des Luftfilters.
146
WARTUNG UND PFLEGE
Page 149 of 232

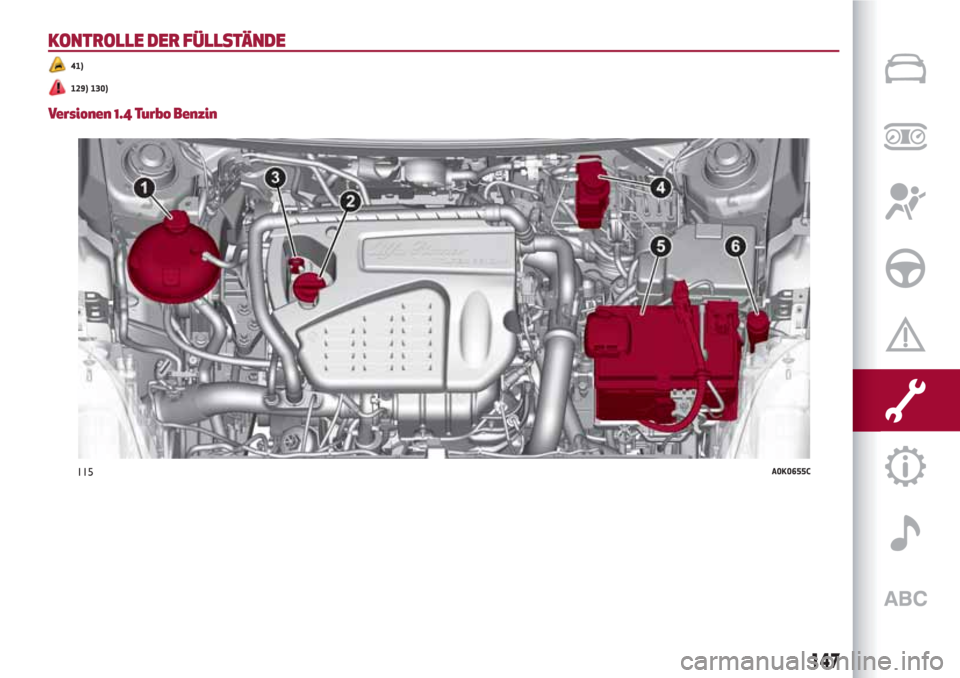

KONTROLLE DER FÜLLSTÄNDE
41)
129) 130)
Versionen 1.4 Turbo Benzin
115A0K0655C
147
Page 150 of 232

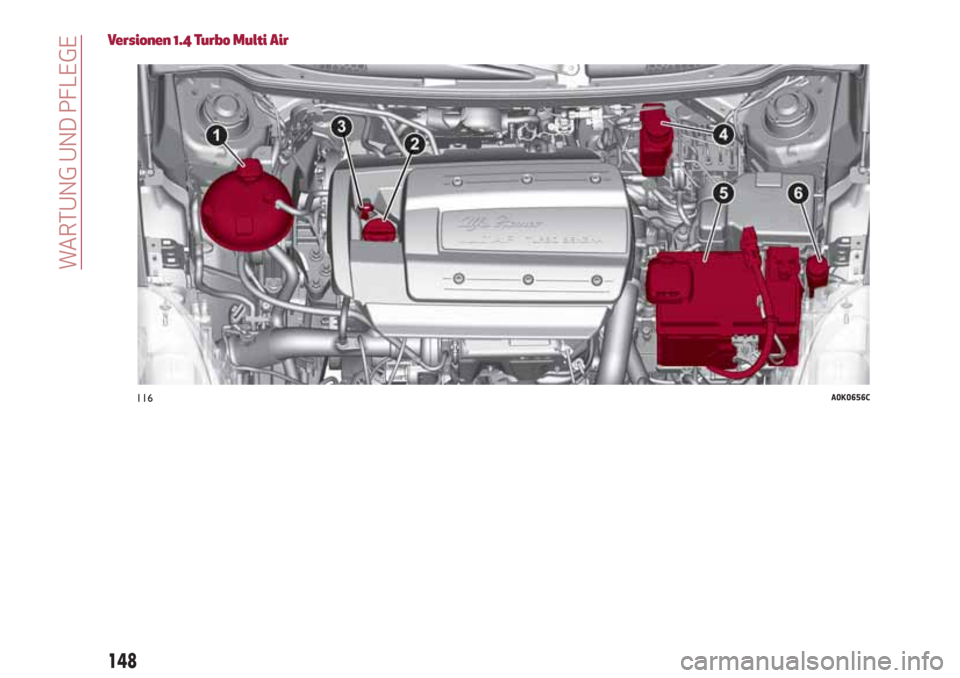

Versionen 1.4 Turbo Multi Air
116A0K0656C
148
