Page 131 of 228

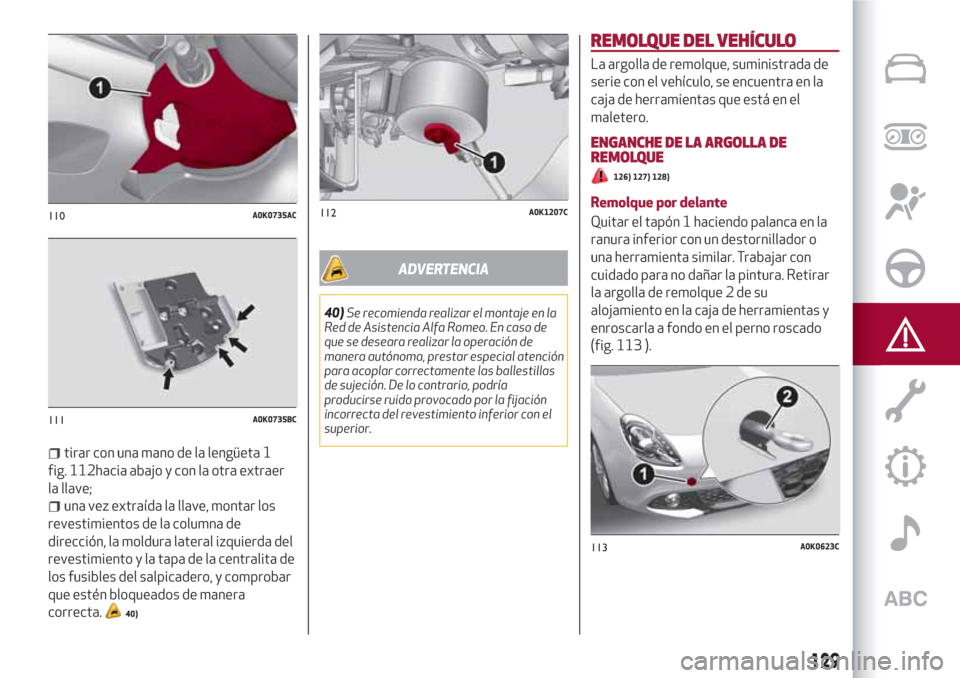

tirar con una mano de la lengüeta 1
fig. 112hacia abajo y con la otra extraer
la llave;
una vez extraída la llave, montar los
revestimientos de la columna de
dirección, la moldura lateral izquierda del
revestimiento y la tapa de la centralita de
los fusibles del salpicadero, y comprobar
que estén bloqueados de manera
correcta.
40)
ADVERTENCIA
40)Se recomienda realizar el montaje en la
Red de Asistencia Alfa Romeo. En caso de
que se deseara realizar la operación de
manera autónoma, prestar especial atención
para acoplar correctamente las ballestillas
de sujeción. De lo contrario, podría
producirse ruido provocado por la fijación
incorrecta del revestimiento inferior con el
superior.
REMOLQUE DEL VEHÍCULO
La argolla de remolque, suministrada de
serie con el vehículo, se encuentra en la
caja de herramientas que está en el
maletero.
ENGANCHE DE LA ARGOLLA DE
REMOLQUE
126) 127) 128)
Remolque por delante
Quitar el tapón 1 haciendo palanca en la
ranura inferior con un destornillador o
una herramienta similar. Trabajar con
cuidado para no dañar la pintura. Retirar
la argolla de remolque 2 de su
alojamiento en la caja de herramientas y
enroscarla a fondo en el perno roscado
(fig. 113 ).110A0K0735AC
111A0K0735BC
112A0K1207C
113A0K0623C
129
Page 132 of 228

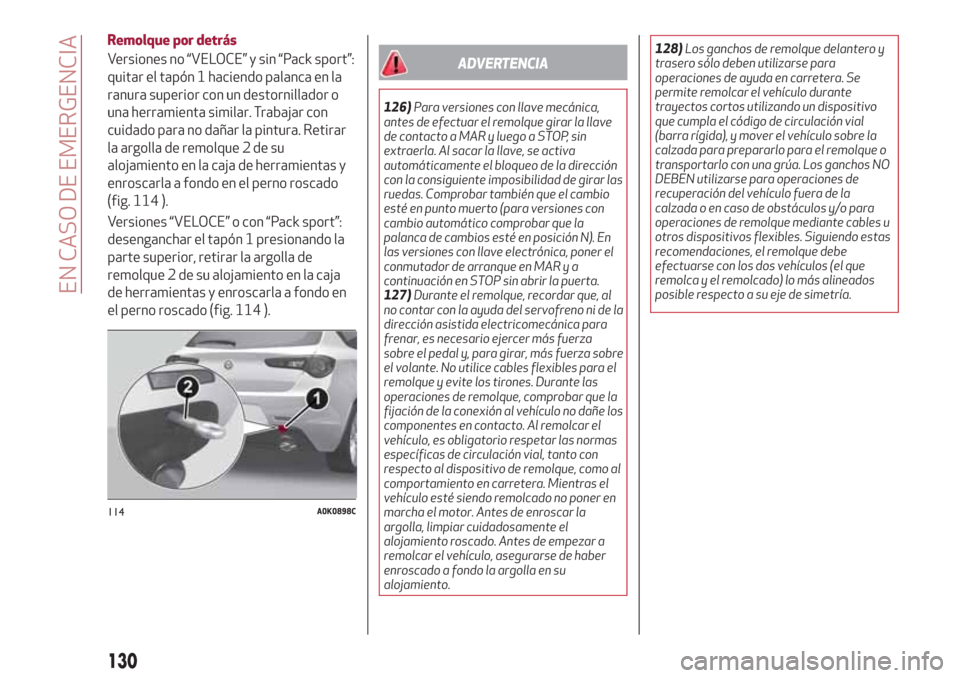

Remolque por detrás
Versiones no “VELOCE” y sin “Pack sport”:
quitar el tapón 1 haciendo palanca en la
ranura superior con un destornillador o
una herramienta similar. Trabajar con
cuidado para no dañar la pintura. Retirar
la argolla de remolque 2 de su
alojamiento en la caja de herramientas y
enroscarla a fondo en el perno roscado
(fig. 114 ).
Versiones “VELOCE” o con “Pack sport”:
desenganchar el tapón 1 presionando la
parte superior, retirar la argolla de
remolque 2 de su alojamiento en la caja
de herramientas y enroscarla a fondo en
el perno roscado (fig. 114 ).
ADVERTENCIA
126)Para versiones con llave mecánica,
antes de efectuar el remolque girar la llave
de contacto a MAR y luego a STOP, sin
extraerla. Al sacar la llave, se activa
automáticamente el bloqueo de la dirección
con la consiguiente imposibilidad de girar las
ruedas. Comprobar también que el cambio
esté en punto muerto (para versiones con
cambio automático comprobar que la
palanca de cambios esté en posición N). En
las versiones con llave electrónica, poner el
conmutador de arranque en MAR y a
continuación en STOP sin abrir la puerta.
127)Durante el remolque, recordar que, al
no contar con la ayuda del servofreno ni de la
dirección asistida electricomecánica para
frenar, es necesario ejercer más fuerza
sobre el pedal y, para girar, más fuerza sobre
el volante. No utilice cables flexibles para el
remolque y evite los tirones. Durante las
operaciones de remolque, comprobar que la
fijación de la conexión al vehículo no dañe los
componentes en contacto. Al remolcar el
vehículo, es obligatorio respetar las normas
específicas de circulación vial, tanto con
respecto al dispositivo de remolque, como al
comportamiento en carretera. Mientras el
vehículo esté siendo remolcado no poner en
marcha el motor. Antes de enroscar la
argolla, limpiar cuidadosamente el
alojamiento roscado. Antes de empezar a
remolcar el vehículo, asegurarse de haber
enroscado a fondo la argolla en su
alojamiento.128)Los ganchos de remolque delantero y
trasero sólo deben utilizarse para
operaciones de ayuda en carretera. Se
permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo
que cumpla el código de circulación vial
(barra rígida), y mover el vehículo sobre la
calzada para prepararlo para el remolque o
transportarlo con una grúa. Los ganchos NO
DEBEN utilizarse para operaciones de
recuperación del vehículo fuera de la
calzada o en caso de obstáculos y/o para
operaciones de remolque mediante cables u
otros dispositivos flexibles. Siguiendo estas
recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.
114A0K0898C
130
EN CASO DE EMERGENCIA
Page 133 of 228

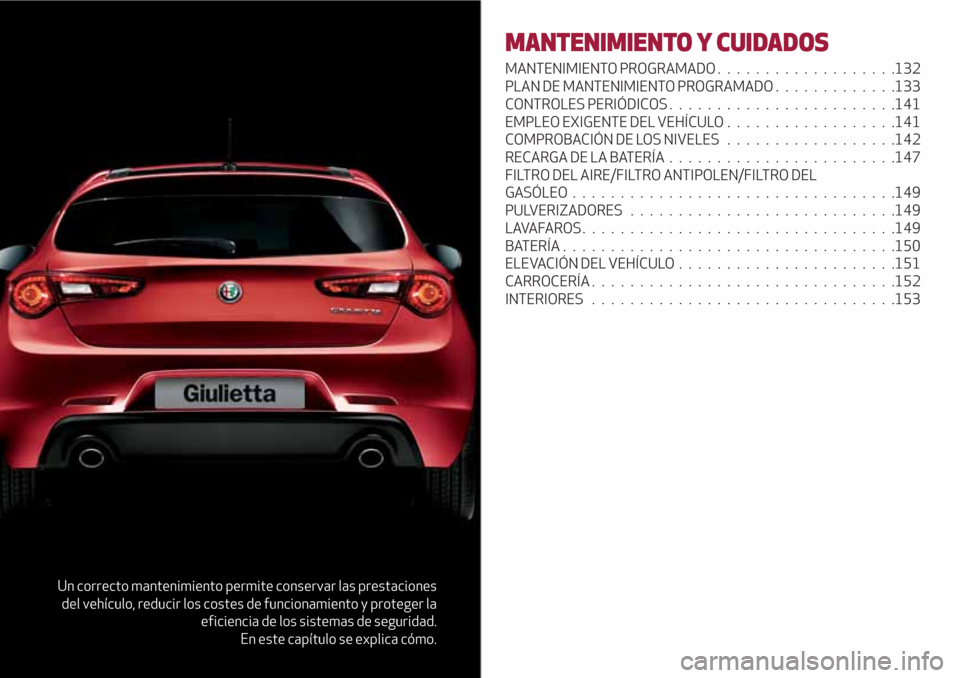

Un correcto mantenimiento permite conservar las prestaciones
del vehículo, reducir los costes de funcionamiento y proteger la
eficiencia de los sistemas de seguridad.
En este capítulo se explica cómo.
MANTENIMIENTO Y CUIDADOS
MANTENIMIENTO PROGRAMADO...................132
PLAN DE MANTENIMIENTO PROGRAMADO.............133
CONTROLES PERIÓDICOS........................141
EMPLEO EXIGENTE DEL VEHÍCULO..................141
COMPROBACIÓN DE LOS NIVELES..................142
RECARGA DE LA BATERÍA........................147
FILTRO DEL AIRE/FILTRO ANTIPOLEN/FILTRO DEL
GASÓLEO..................................149
PULVERIZADORES............................149
LAVAFAROS.................................149
BATERÍA...................................150
ELEVACIÓN DEL VEHÍCULO.......................151
CARROCERÍA................................152
INTERIORES................................153
Page 134 of 228

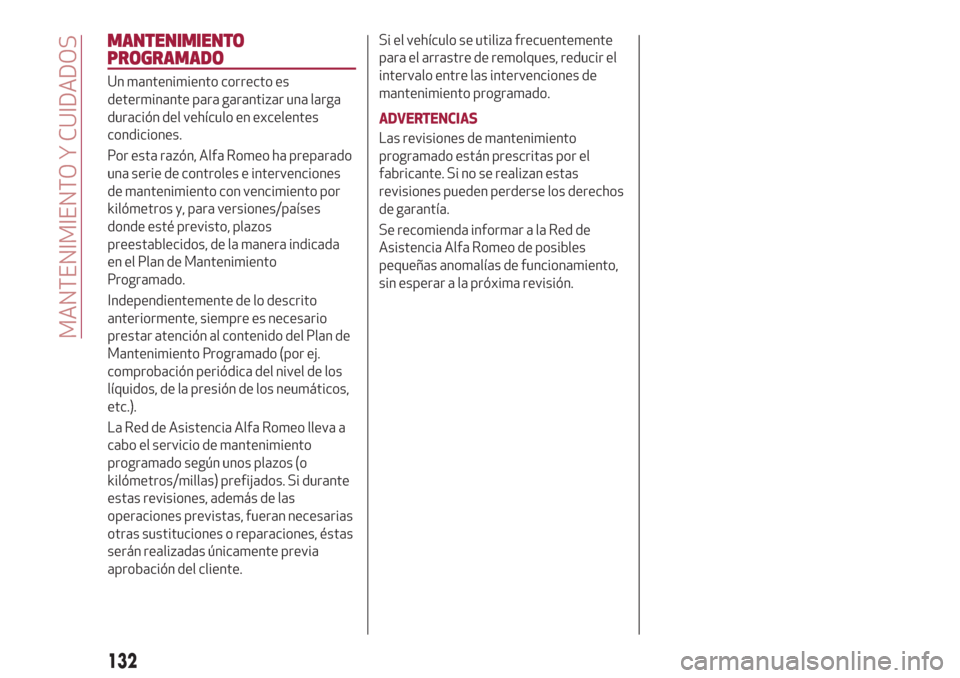

MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones.
Por esta razón, Alfa Romeo ha preparado
una serie de controles e intervenciones
de mantenimiento con vencimiento por
kilómetros y, para versiones/países
donde esté previsto, plazos
preestablecidos, de la manera indicada
en el Plan de Mantenimiento
Programado.
Independientemente de lo descrito
anteriormente, siempre es necesario
prestar atención al contenido del Plan de
Mantenimiento Programado (por ej.
comprobación periódica del nivel de los
líquidos, de la presión de los neumáticos,
etc.).
La Red de Asistencia Alfa Romeo lleva a
cabo el servicio de mantenimiento
programado según unos plazos (o
kilómetros/millas) prefijados. Si durante
estas revisiones, además de las
operaciones previstas, fueran necesarias
otras sustituciones o reparaciones, éstas
serán realizadas únicamente previa
aprobación del cliente.Si el vehículo se utiliza frecuentemente
para el arrastre de remolques, reducir el
intervalo entre las intervenciones de
mantenimiento programado.
ADVERTENCIAS
Las revisiones de mantenimiento
programado están prescritas por el
fabricante. Si no se realizan estas
revisiones pueden perderse los derechos
de garantía.
Se recomienda informar a la Red de
Asistencia Alfa Romeo de posibles
pequeñas anomalías de funcionamiento,
sin esperar a la próxima revisión.
132
MANTENIMIENTO Y CUIDADOS
Page 135 of 228

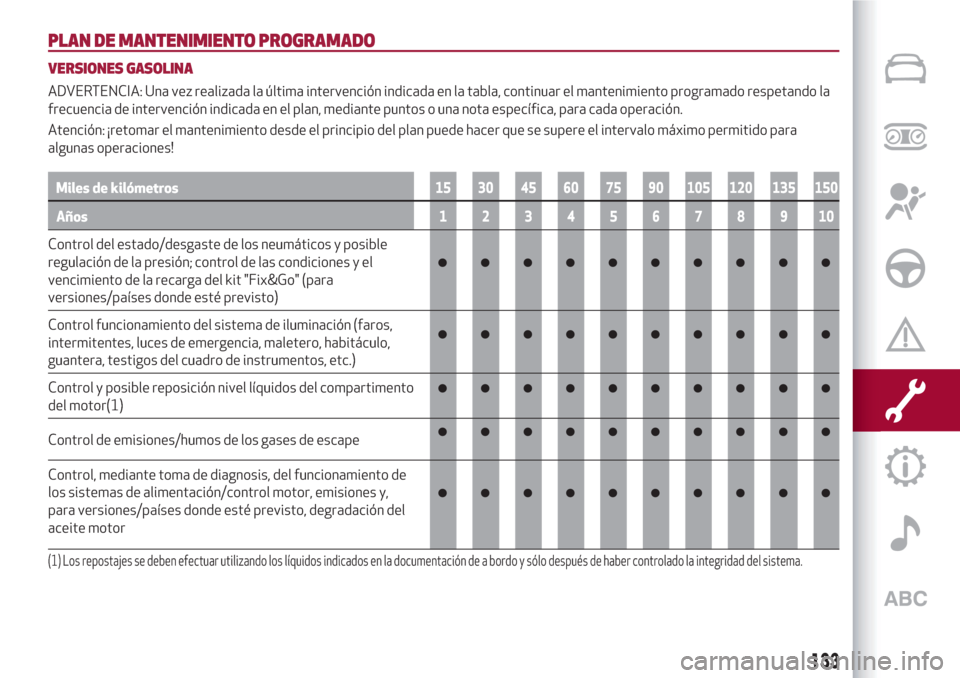

PLAN DE MANTENIMIENTO PROGRAMADO
VERSIONES GASOLINA

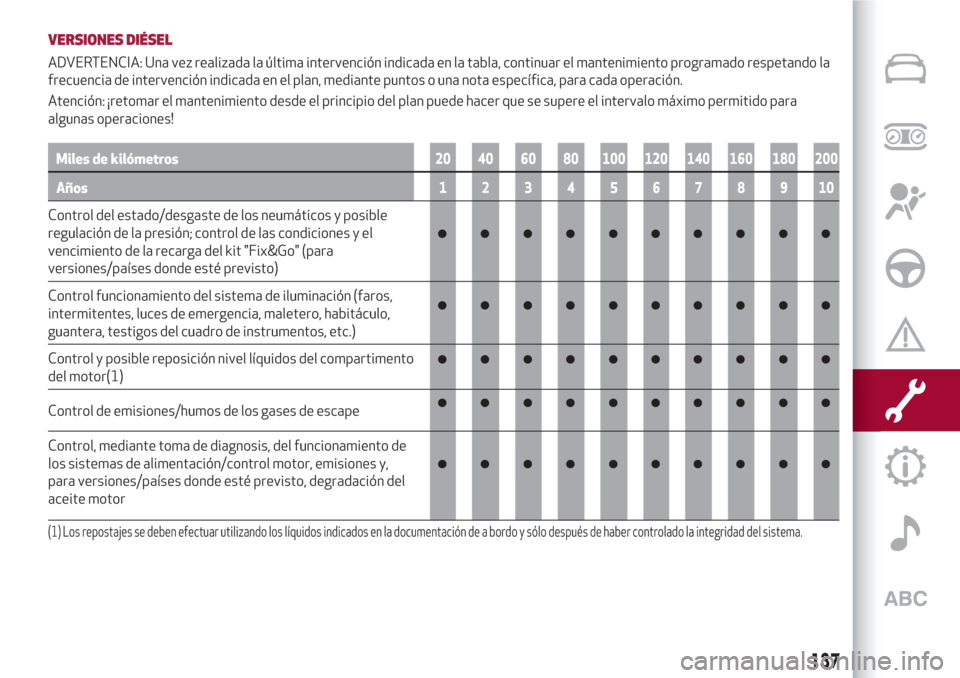

ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado respetando la
frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y el
vencimiento de la recarga del kit "Fix&Go" (para
versiones/países donde esté previsto)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del compartimento
del motor(1)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento de
los sistemas de alimentación/control motor, emisiones y,
para versiones/países donde esté previsto, degradación del
aceite motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel sistema.
133
Page 136 of 228

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual de las condiciones y la integridad de: exterior
de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape, alimentación
del combustible, frenos), elementos de goma (capuchones,
manguitos, casquillos, etc...)
Control visual del estado de tubos y racores de GLP y fijación
de depósito de GLP (versión 1.4 Turbo Gasolina/GLP
120 CV)
Control funcionalidad y parámetros del sistema de
alimentación mediante el puerto de autodiagnosis (versión
1.4 Turbo Gasolina/GLP 120 CV)
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y del limpialuneta
Control del funcionamiento del sistema limpialavaparabrisas
y posible reglaje de los pulverizadores
Control estado de limpieza cerraduras del capó y maletero,
limpieza y engrase palancas
Control y posible regulación del recorrido de la palanca del
freno de mano
Control visual del estado y el desgaste de las pastillas de los
frenos de disco delanteros y traseros e de la integridad del
indicador de desgaste de las pastillas
Control visual del estado de la/s correa/s de mando
accesorios
134
MANTENIMIENTO Y CUIDADOS
Page 137 of 228

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)
Control visual del estado de la correa dentada de mando
distribución
Control y posible repostado del nivel de aceite de mando del
cambio Alfa TCT (para versiones/países donde esté
previsto)(2)
Sustitución del aceite motor y del filtro de aceite (versiones
1.4 Turbo Gasolina y 1.4 Turbo MultiAir)(3) (o) (●)
Sustitución del aceite motor y del filtro de aceite (versiones
1750 Turbo Gasolina)(4)
Sustitución de las bujías de encendido (versiones 1.4 Turbo
Gasolina y 1.4 Turbo MultiAir)(5)
Sustitución de las bujías de encendido (versiones
1750 Turbo Gasolina)
(2) Control a realizar cada año para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
(3) Si el vehículo tiene un kilometraje anual inferior a 10.000 km, es necesario sustituir el aceite motor y el filtro cada año. (o) Intervenciones recomendadas
(●) Intervenciones obligatorias
(4) El intervalo efectivo de sustitución del aceite y del filtro de aceite motor depende de las condiciones de empleo del vehículo y se indica con un testigo o un mensaje en el
cuadro de instrumentos. En cualquier caso, no debe superar 1 año.
(5) Para las versiones 1.4 Turbo Gasolina y 1.4 Turbo TwinAir, a fin de garantizar el correcto funcionamiento y evitar daños graves al motor, es fundamental utilizar
únicamente bujías específicamente certificadas para esos motores, del mismo tipo y de la misma marca (ver todo lo indicado en el apartado "Motor" en elcapítulo
"Datos técnicos"); aplicar estrictamente el intervalo de sustitución previsto en el Plan de Mantenimiento Programado. Para la sustitución de las bujías se recomienda
acudir a la Red de Asistencia Alfa Romeo.
135
Page 138 of 228

Miles de kilómetros15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución de la/s correa/s de mando de los accesorios(6)
Sustitución de la correa dentada de mando distribución(6)
Sustitución del cartucho del filtro de aire(7)
Sustitución del filtro interno al regulador de presión (versión
1.4 Turbo Gasolina/GLP 120 CV)
Sustitución del filtro de papel (GLP en estado gaseoso)
(versión 1.4 Turbo Gasolina/GLP 120 CV)
Sustitución del líquido de frenos(8)
Sustitución del filtro del habitáculo(7) (o) (●)
(6) Zonas sin polvo: kilometraje máximo recomendado 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6años. Zonas
polvorientas o empleo exigente del vehículo (climas fríos, uso urbano, muchos kilómetros al ralentí): kilometraje máximo recomendado 60.000 km.
Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 4 años.
(7) Si se utiliza el vehículo en zonas polvorientas, sustituir el filtro cada 15.000 km.
(8) La sustitución del líquido de frenos deberá realizarse cada dos años independientemente de los kilómetros recorridos.
(o) Intervenciones recomendadas
(●) Intervenciones obligatorias
136
MANTENIMIENTO Y CUIDADOS
Page 139 of 228

VERSIONES DIÉSEL
ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado respetando la
frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control de las condiciones y el
vencimiento de la recarga del kit "Fix&Go" (para
versiones/países donde esté previsto)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del compartimento
del motor(1)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento de
los sistemas de alimentación/control motor, emisiones y,
para versiones/países donde esté previsto, degradación del
aceite motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel sistema.
137
Page 140 of 228

Miles de kilómetros20 40 60 80 100 120 140 160 180 200
Años12345678910
Control visual de las condiciones y la integridad de: exterior
de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape, alimentación
del combustible, frenos), elementos de goma (capuchones,
manguitos, casquillos, etc...)
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y del limpialuneta
Control del funcionamiento del sistema limpialavaparabrisas
y posible reglaje de los pulverizadores
Control estado de limpieza cerraduras del capó y maletero,
limpieza y engrase palancas
Control y posible regulación del recorrido de la palanca del
freno de mano
Control visual del estado y el desgaste de las pastillas de los
frenos de disco delanteros y traseros e de la integridad del
indicador de desgaste de las pastillas
Control visual del estado de la/s correa/s de mando
accesorios
Control de tensado de la correa de mando accesorios
(versiones sin tensor automático)
Control visual del estado de la correa dentada de mando
distribución
138
MANTENIMIENTO Y CUIDADOS
