Page 21 of 232

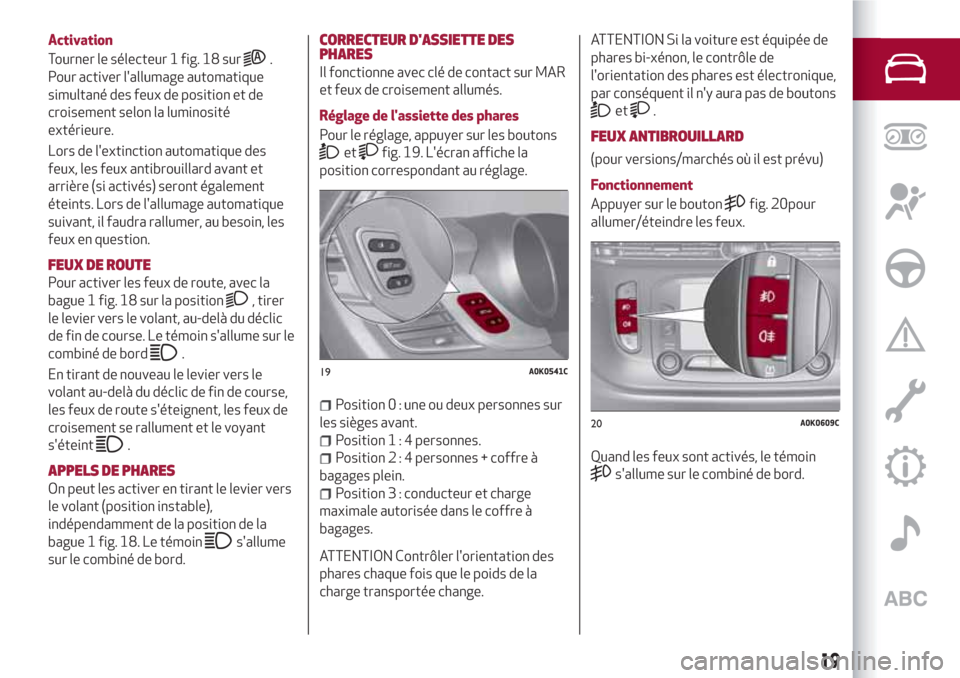

Activation
Tourner le sélecteur 1 fig. 18 sur
.
Pour activer l'allumage automatique
simultané des feux de position et de
croisement selon la luminosité
extérieure.
Lors de l'extinction automatique des
feux, les feux antibrouillard avant et
arrière (si activés) seront également
éteints. Lors de l'allumage automatique
suivant, il faudra rallumer, au besoin, les
feux en question.
FEUX DE ROUTE
Pour activer les feux de route, avec la
bague 1 fig. 18 sur la position
, tirer
le levier vers le volant, au-delà du déclic
de fin de course. Le témoin s'allume sur le
combiné de bord
.
En tirant de nouveau le levier vers le
volant au-delà du déclic de fin de course,
les feux de route s'éteignent, les feux de
croisement se rallument et le voyant
s'éteint
.
APPELS DE PHARES
On peut les activer en tirant le levier vers
le volant (position instable),
indépendamment de la position de la
bague 1 fig. 18. Le témoin
s'allume
sur le combiné de bord.
CORRECTEUR D'ASSIETTE DES
PHARES
Il fonctionne avec clé de contact sur MAR
et feux de croisement allumés.
Réglage de l'assiette des phares
Pour le réglage, appuyer sur les boutons
etfig. 19. L'écran affiche la
position correspondant au réglage.
Position 0 : une ou deux personnes sur
les sièges avant.
Position1:4personnes.
Position2:4personnes + coffre à
bagages plein.
Position 3 : conducteur et charge
maximale autorisée dans le coffre à
bagages.
ATTENTION Contrôler l'orientation des
phares chaque fois que le poids de la
charge transportée change.ATTENTION Si la voiture est équipée de
phares bi-xénon, le contrôle de
l'orientation des phares est électronique,
par conséquent il n'y aura pas de boutons
et.
FEUX ANTIBROUILLARD
(pour versions/marchés où il est prévu)
Fonctionnement
Appuyer sur le bouton
fig. 20pour
allumer/éteindre les feux.
Quand les feux sont activés, le témoin
s'allume sur le combiné de bord.
19A0K0541C
20A0K0609C
19
Page 22 of 232
FEUX ANTIBROUILLARD ARRIÈRE
Fonctionnement
Appuyer sur le bouton
fig. 20 pour
allumer/éteindre les feux.
Les feux antibrouillard arrière s'allument
exclusivement lorsque les feux de
croisement ou les feux antibrouillard
sont enclenchés.
Ils s'éteignent en appuyant de nouveau
sur le bouton ou en éteignant les feux de
croisement et/ou antibrouillard (pour les
versions/marchés qui le prévoient).
Quand les feux sont activés, le témoin
s'allume sur le combiné de bord.
CLIGNOTANTS
Placer le levier en position (stable) :
vers le haut : activation du clignotant
droit ;
vers le bas : activation du clignotant
gauche.
Sur le combiné de bord, le témoin
ou
s'allume par intermittence.
Les clignotants se désactivent
automatiquement en ramenant la voiture
en position de marche rectiligne.Fonction « Lane change » (changement
de voie)
Si l'on souhaite signaler un changement
de voie, placer le levier gauche en
position instable pendant moins d’une
demi-seconde. Le clignotant clignotera
5 fois du côté sélectionné, puis s'éteindra
automatiquement.
DISPOSITIF « FOLLOW ME HOME »
Ce dispositif permet d'éclairer un secteur
à l'avant de la voiture pendant un laps de
temps déterminé.
Activation
Clé de contact tournée sur STOP ou
retirée, tirer le levier A vers le volant dans
les 2 minutes suivant la coupure du
moteur.
À chaque actionnement du levier,
l'allumage des feux est prolongé de
30 secondes, jusqu'à un maximum de
210 secondes ; passé ce délai, les feux
s'éteignent automatiquement.
Désactivation
Maintenir le levier tiré vers le volant
pendant plus de 2 secondes.
FEUX EXTÉRIEURS DE COURTOISIE
Ils permettent la visibilité de la voiture et
du secteur à l'avant lors du déverrouillage
des portes.
Activation
Véhicule éteint, lorsque l'on déverrouille
les portes en appuyant sur le bouton
de la télécommande, (ou le coffre, en
appuyant sur le bouton
), les feux
de croisement, les feux de position
arrière et les feux de plaque s'allument.
Ces feux restent allumés pendant
environ 25 secondes, à moins que l'on
commande un nouveau verrouillage des
portes et du coffre par la télécommande,
ou que les portes (ou le coffre à bagages)
soient ouverts et refermés. Dans des cas
pareils, ils s'éteignent dans les
5 secondes suivantes.
FEUX ADAPTATIFS AFS(Adaptive Frontlight System)
(pour versions/marchés où il est prévu)
Il s'agit d'un système couplé aux phares
au Xénon qui oriente le faisceau lumineux
principal et l'adapte de manière continue
et automatique aux conditions de
conduite en cas de demi-tour/virage.
Les feux adaptatifs s'activent
automatiquement lorsque vous démarrez
le véhicule.
20
CONNAISSANCE DU VÉHICULE
Page 23 of 232

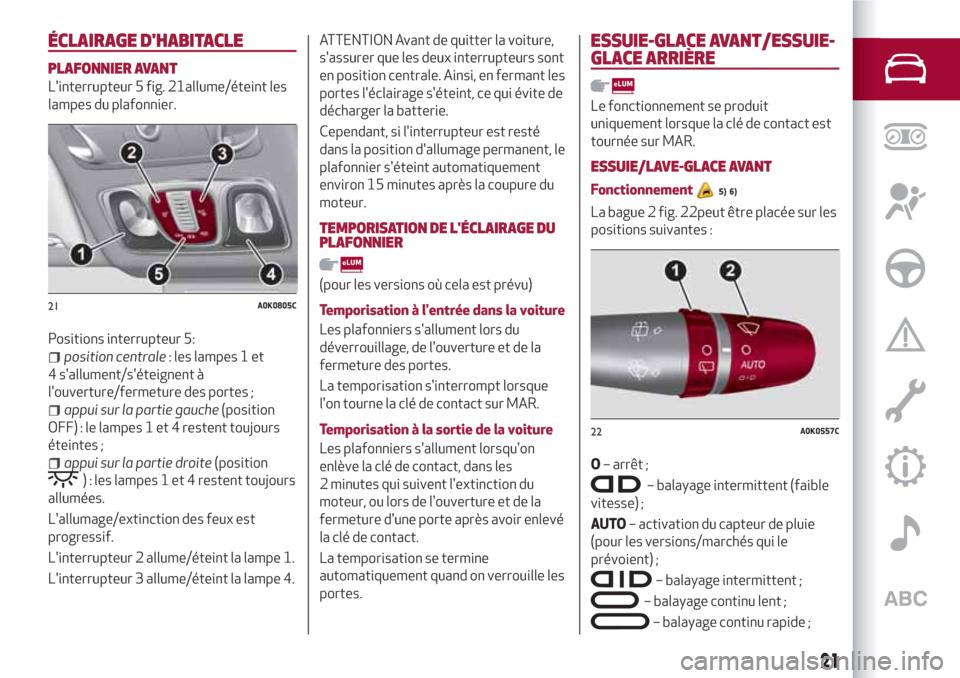

ÉCLAIRAGE D'HABITACLE
PLAFONNIER AVANT
L'interrupteur 5 fig. 21allume/éteint les
lampes du plafonnier.
Positions interrupteur 5:
position centrale: les lampes 1 et
4 s'allument/s'éteignent à
l'ouverture/fermeture des portes ;
appui sur la partie gauche(position
OFF) : le lampes 1 et 4 restent toujours
éteintes ;
appui sur la partie droite(position
) : les lampes 1 et 4 restent toujours
allumées.
L'allumage/extinction des feux est
progressif.
L'interrupteur 2 allume/éteint la lampe 1.
L'interrupteur 3 allume/éteint la lampe 4.
ATTENTION Avant de quitter la voiture,
s'assurer que les deux interrupteurs sont
en position centrale. Ainsi, en fermant les
portes l'éclairage s'éteint, ce qui évite de
décharger la batterie.
Cependant, si l'interrupteur est resté
dans la position d'allumage permanent, le
plafonnier s'éteint automatiquement
environ 15 minutes après la coupure du
moteur.
TEMPORISATION DE L'ÉCLAIRAGE DU
PLAFONNIER
(pour les versions où cela est prévu)
Temporisation à l'entrée dans la voiture
Les plafonniers s'allument lors du
déverrouillage, de l'ouverture et de la
fermeture des portes.
La temporisation s'interrompt lorsque
l'on tourne la clé de contact sur MAR.
Temporisation à la sortie de la voiture
Les plafonniers s'allument lorsqu'on
enlève la clé de contact, dans les
2 minutes qui suivent l'extinction du
moteur, ou lors de l'ouverture et de la
fermeture d'une porte après avoir enlevé
la clé de contact.
La temporisation se termine
automatiquement quand on verrouille les
portes.
ESSUIE-GLACE AVANT/ESSUIE-
GLACE ARRIÈRE
Le fonctionnement se produit
uniquement lorsque la clé de contact est
tournée sur MAR.
ESSUIE/LAVE-GLACE AVANT
Fonctionnement5) 6)
La bague 2 fig. 22peut être placée sur les
positions suivantes :
O– arrêt ;
– balayage intermittent (faible
vitesse) ;
AUTO– activation du capteur de pluie
(pour les versions/marchés qui le
prévoient) ;
– balayage intermittent ;
– balayage continu lent ;
– balayage continu rapide ;
21A0K0805C
22A0K0557C
21
Page 24 of 232

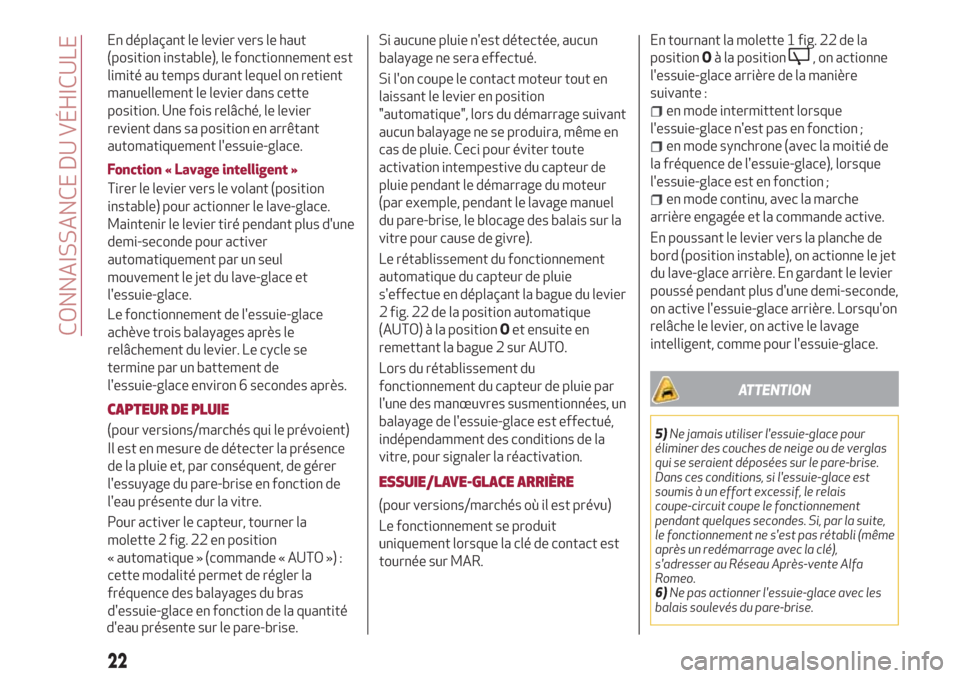

En déplaçant le levier vers le haut
(position instable), le fonctionnement est
limité au temps durant lequel on retient
manuellement le levier dans cette
position. Une fois relâché, le levier
revient dans sa position en arrêtant
automatiquement l'essuie-glace.
Fonction « Lavage intelligent »
Tirer le levier vers le volant (position
instable) pour actionner le lave-glace.
Maintenir le levier tiré pendant plus d'une
demi-seconde pour activer
automatiquement par un seul
mouvement le jet du lave-glace et
l'essuie-glace.
Le fonctionnement de l'essuie-glace
achève trois balayages après le
relâchement du levier. Le cycle se
termine par un battement de
l'essuie-glace environ 6 secondes après.
CAPTEUR DE PLUIE
(pour versions/marchés qui le prévoient)
Il est en mesure de détecter la présence
de la pluie et, par conséquent, de gérer
l'essuyage du pare-brise en fonction de
l'eau présente dur la vitre.
Pour activer le capteur, tourner la
molette 2 fig. 22 en position
« automatique » (commande « AUTO ») :
cette modalité permet de régler la
fréquence des balayages du bras
d'essuie-glace en fonction de la quantité
d'eau présente sur le pare-brise.Si aucune pluie n'est détectée, aucun
balayage ne sera effectué.
Si l'on coupe le contact moteur tout en
laissant le levier en position
"automatique", lors du démarrage suivant
aucun balayage ne se produira, même en
cas de pluie. Ceci pour éviter toute
activation intempestive du capteur de
pluie pendant le démarrage du moteur
(par exemple, pendant le lavage manuel
du pare-brise, le blocage des balais sur la
vitre pour cause de givre).
Le rétablissement du fonctionnement
automatique du capteur de pluie
s'effectue en déplaçant la bague du levier
2 fig. 22 de la position automatique
(AUTO) à la positionOet ensuite en
remettant la bague 2 sur AUTO.
Lors du rétablissement du
fonctionnement du capteur de pluie par
l'une des manœuvres susmentionnées, un
balayage de l'essuie-glace est effectué,
indépendamment des conditions de la
vitre, pour signaler la réactivation.
ESSUIE/LAVE-GLACE ARRIÈRE
(pour versions/marchés où il est prévu)
Le fonctionnement se produit
uniquement lorsque la clé de contact est
tournée sur MAR.En tournant la molette 1 fig. 22 de la
positionOà la position
, on actionne
l'essuie-glace arrière de la manière
suivante :
en mode intermittent lorsque
l'essuie-glace n'est pas en fonction ;
en mode synchrone (avec la moitié de
la fréquence de l'essuie-glace), lorsque
l'essuie-glace est en fonction ;
en mode continu, avec la marche
arrière engagée et la commande active.
En poussant le levier vers la planche de
bord (position instable), on actionne le jet
du lave-glace arrière. En gardant le levier
poussé pendant plus d'une demi-seconde,
on active l'essuie-glace arrière. Lorsqu'on
relâche le levier, on active le lavage
intelligent, comme pour l'essuie-glace.
ATTENTION
5)Ne jamais utiliser l'essuie-glace pour
éliminer des couches de neige ou de verglas
qui se seraient déposées sur le pare-brise.
Dans ces conditions, si l'essuie-glace est
soumis à un effort excessif, le relais
coupe-circuit coupe le fonctionnement
pendant quelques secondes. Si, par la suite,
le fonctionnement ne s'est pas rétabli (même
après un redémarrage avec la clé),
s'adresser au Réseau Après-vente Alfa
Romeo.
6)Ne pas actionner l'essuie-glace avec les
balais soulevés du pare-brise.
22
CONNAISSANCE DU VÉHICULE
Page 25 of 232

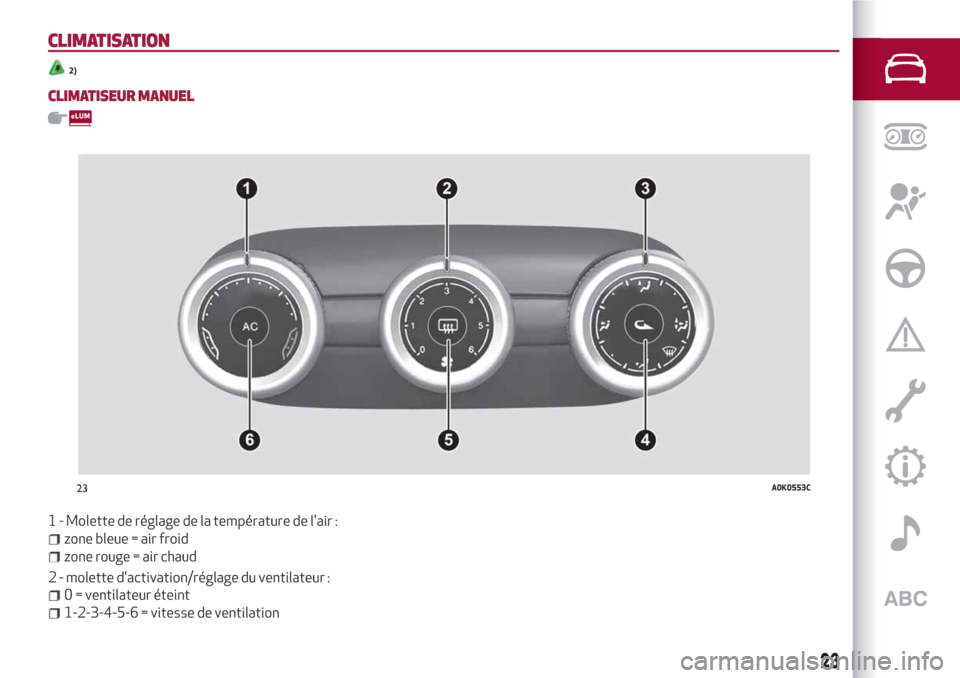

CLIMATISATION
2)
CLIMATISEUR MANUEL
1 - Molette de réglage de la température de l'air :
zone bleue = air froid
zone rouge = air chaud
2 - molette d'activation/réglage du ventilateur :
0 = ventilateur éteint
1-2-3-4-5-6 = vitesse de ventilation
23A0K0553C
23
Page 26 of 232

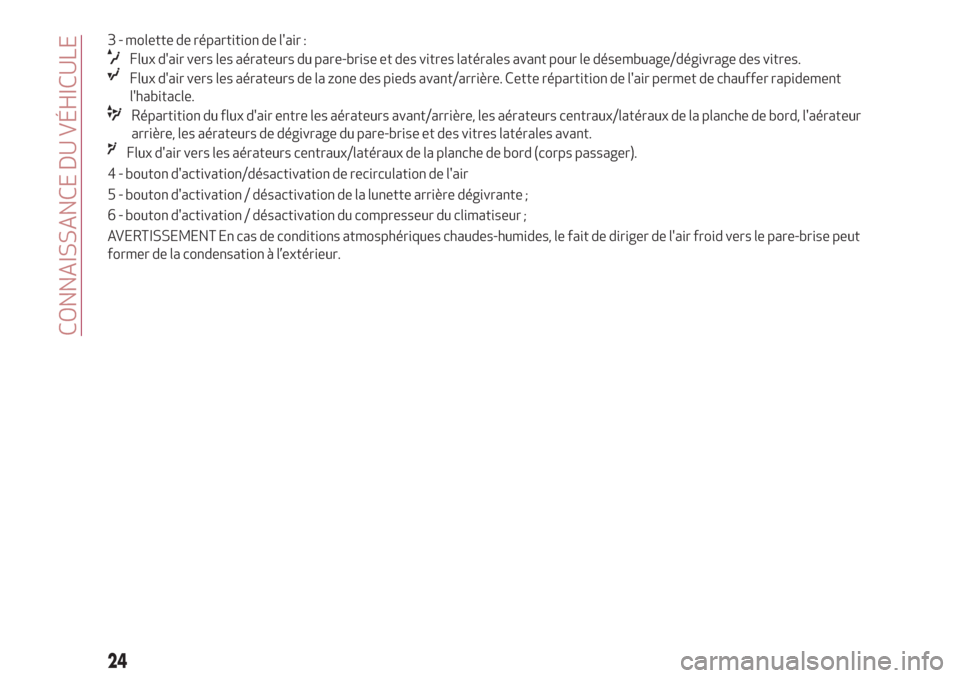

3 - molette de répartition de l'air :
Flux d'air vers les aérateurs du pare-brise et des vitres latérales avant pour le désembuage/dégivrage des vitres.
Flux d'air vers les aérateurs de la zone des pieds avant/arrière. Cette répartition de l'air permet de chauffer rapidement
l'habitacle.
Répartition du flux d'air entre les aérateurs avant/arrière, les aérateurs centraux/latéraux de la planche de bord, l'aérateur
arrière, les aérateurs de dégivrage du pare-brise et des vitres latérales avant.
Flux d'air vers les aérateurs centraux/latéraux de la planche de bord (corps passager).
4 - bouton d'activation/désactivation de recirculation de l'air
5 - bouton d'activation / désactivation de la lunette arrière dégivrante ;
6 - bouton d'activation / désactivation du compresseur du climatiseur ;
AVERTISSEMENT En cas de conditions atmosphériques chaudes-humides, le fait de diriger de l'air froid vers le pare-brise peut
former de la condensation à l’extérieur.
24
CONNAISSANCE DU VÉHICULE
Page 27 of 232

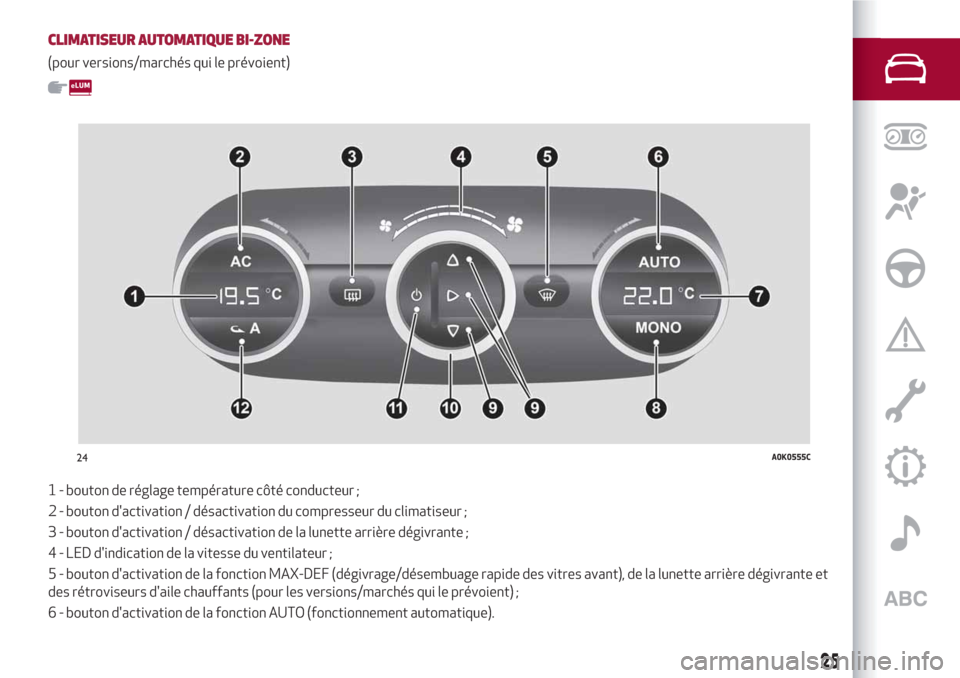

CLIMATISEUR AUTOMATIQUE BI-ZONE
(pour versions/marchés qui le prévoient)
1 - bouton de réglage température côté conducteur ;
2 - bouton d'activation / désactivation du compresseur du climatiseur ;
3 - bouton d'activation / désactivation de la lunette arrière dégivrante ;
4 - LED d'indication de la vitesse du ventilateur ;
5 - bouton d'activation de la fonction MAX-DEF (dégivrage/désembuage rapide des vitres avant), de la lunette arrière dégivrante et
des rétroviseurs d'aile chauffants (pour les versions/marchés qui le prévoient) ;
6 - bouton d'activation de la fonction AUTO (fonctionnement automatique).
24A0K0555C
25
Page 28 of 232

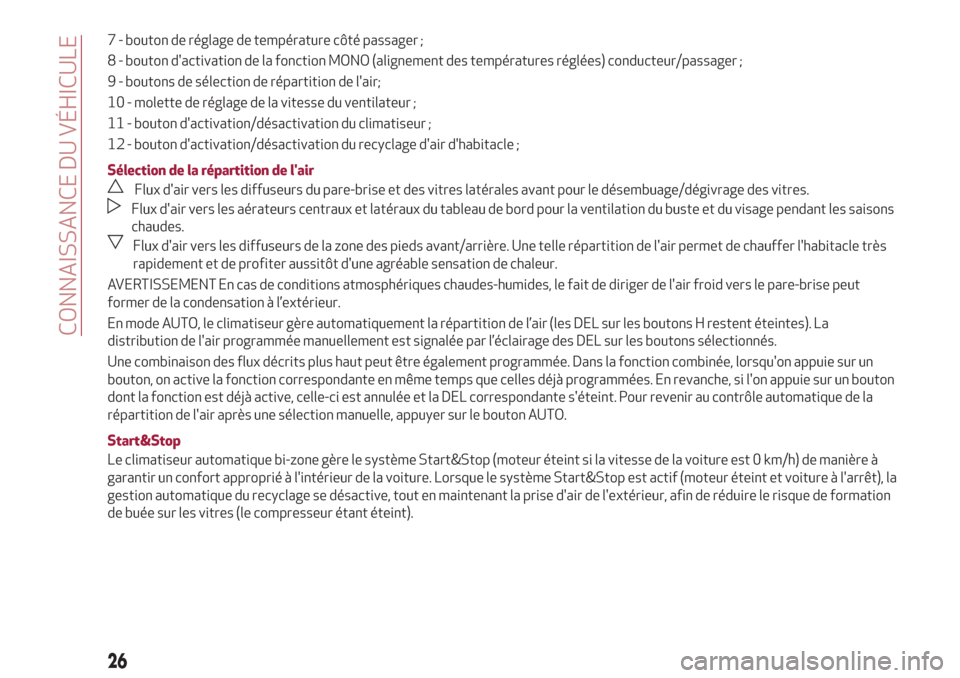

7 - bouton de réglage de température côté passager ;
8 - bouton d'activation de la fonction MONO (alignement des températures réglées) conducteur/passager ;
9 - boutons de sélection de répartition de l'air;
10 - molette de réglage de la vitesse du ventilateur ;
11 - bouton d'activation/désactivation du climatiseur ;
12 - bouton d'activation/désactivation du recyclage d'air d'habitacle ;
Sélection de la répartition de l'air
Flux d'air vers les diffuseurs du pare-brise et des vitres latérales avant pour le désembuage/dégivrage des vitres.
Flux d'air vers les aérateurs centraux et latéraux du tableau de bord pour la ventilation du buste et du visage pendant les saisons
chaudes.
Flux d'air vers les diffuseurs de la zone des pieds avant/arrière. Une telle répartition de l'air permet de chauffer l'habitacle très
rapidement et de profiter aussitôt d'une agréable sensation de chaleur.
AVERTISSEMENT En cas de conditions atmosphériques chaudes-humides, le fait de diriger de l'air froid vers le pare-brise peut
former de la condensation à l’extérieur.
En mode AUTO, le climatiseur gère automatiquement la répartition de l’air (les DEL sur les boutons H restent éteintes). La
distribution de l'air programmée manuellement est signalée par l’éclairage des DEL sur les boutons sélectionnés.
Une combinaison des flux décrits plus haut peut être également programmée. Dans la fonction combinée, lorsqu'on appuie sur un
bouton, on active la fonction correspondante en même temps que celles déjà programmées. En revanche, si l'on appuie sur un bouton
dont la fonction est déjà active, celle-ci est annulée et la DEL correspondante s'éteint. Pour revenir au contrôle automatique de la
répartition de l'air après une sélection manuelle, appuyer sur le bouton AUTO.
Start&Stop
Le climatiseur automatique bi-zone gère le système Start&Stop (moteur éteint si la vitesse de la voiture est 0 km/h) de manière à
garantir un confort approprié à l'intérieur de la voiture. Lorsque le système Start&Stop est actif (moteur éteint et voiture à l'arrêt), la
gestion automatique du recyclage se désactive, tout en maintenant la prise d'air de l'extérieur, afin de réduire le risque de formation
de buée sur les vitres (le compresseur étant éteint).
26
CONNAISSANCE DU VÉHICULE
Page 29 of 232
ATTENTION
2)Le circuit utilise un fluide frigorigène compatible avec les normes des pays ou les véhicules R134a ou R1234yf sont commercialisés (indiqué sur
un plaquette dans le compartiment moteur). L'utilisation d'autres frigorigènes peut réduire l'efficacité et endommager le circuit. De plus il faut
utiliser des lubrifiants pour compresseur compatible avec le frigorigène indiqué.
27
Page 30 of 232

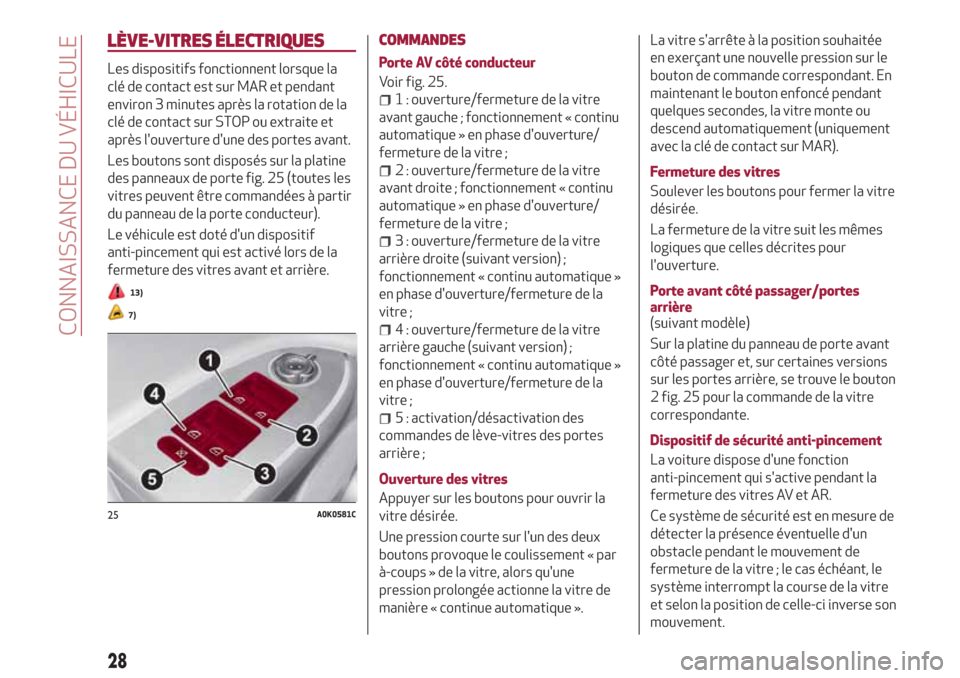

LÈVE-VITRES ÉLECTRIQUES
Les dispositifs fonctionnent lorsque la
clé de contact est sur MAR et pendant
environ 3 minutes après la rotation de la
clé de contact sur STOP ou extraite et
après l'ouverture d'une des portes avant.
Les boutons sont disposés sur la platine
des panneaux de porte fig. 25 (toutes les
vitres peuvent être commandées à partir
du panneau de la porte conducteur).
Le véhicule est doté d'un dispositif
anti-pincement qui est activé lors de la
fermeture des vitres avant et arrière.
13)
7)
COMMANDES
Porte AV côté conducteur
Voir fig. 25.
1 : ouverture/fermeture de la vitre
avant gauche ; fonctionnement « continu
automatique » en phase d'ouverture/
fermeture de la vitre ;
2 : ouverture/fermeture de la vitre
avant droite ; fonctionnement « continu
automatique » en phase d'ouverture/
fermeture de la vitre ;
3 : ouverture/fermeture de la vitre
arrière droite (suivant version) ;
fonctionnement « continu automatique »
en phase d'ouverture/fermeture de la
vitre ;
4 : ouverture/fermeture de la vitre
arrière gauche (suivant version) ;
fonctionnement « continu automatique »
en phase d'ouverture/fermeture de la
vitre ;
5 : activation/désactivation des
commandes de lève-vitres des portes
arrière ;
Ouverture des vitres
Appuyer sur les boutons pour ouvrir la
vitre désirée.
Une pression courte sur l'un des deux
boutons provoque le coulissement « par
à-coups » de la vitre, alors qu'une
pression prolongée actionne la vitre de
manière « continue automatique ».La vitre s'arrête à la position souhaitée
en exerçant une nouvelle pression sur le
bouton de commande correspondant. En
maintenant le bouton enfoncé pendant
quelques secondes, la vitre monte ou
descend automatiquement (uniquement
avec la clé de contact sur MAR).
Fermeture des vitres
Soulever les boutons pour fermer la vitre
désirée.
La fermeture de la vitre suit les mêmes
logiques que celles décrites pour
l'ouverture.
Porte avant côté passager/portes
arrière
(suivant modèle)
Sur la platine du panneau de porte avant
côté passager et, sur certaines versions
sur les portes arrière, se trouve le bouton
2 fig. 25 pour la commande de la vitre
correspondante.
Dispositif de sécurité anti-pincement
La voiture dispose d'une fonction
anti-pincement qui s'active pendant la
fermeture des vitres AV et AR.
Ce système de sécurité est en mesure de
détecter la présence éventuelle d'un
obstacle pendant le mouvement de
fermeture de la vitre ; le cas échéant, le
système interrompt la course de la vitre
et selon la position de celle-ci inverse son
mouvement.
25A0K0581C
28
CONNAISSANCE DU VÉHICULE
