CLIMATIZZATORE AUTOMATICO BIZONA (per versioni/mercati ove previsto)

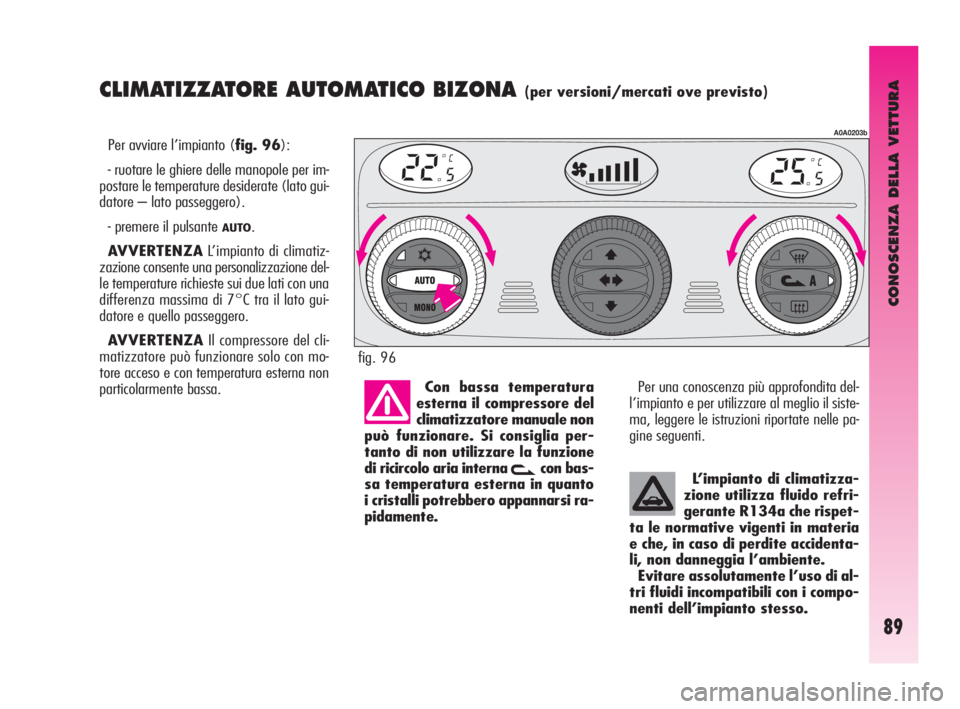

Per avviare l’impianto (fig. 96):
- ruotare le ghiere delle manopole per im-
postare le temperature desiderate (lato gui-
datore – lato passeggero).
- premere il pulsante
AUTO.
AVVERTENZAL’impianto di climatiz-
zazione consente una personalizzazione del-
le temperature richieste sui due lati con una
differenza massima di 7°C tra il lato gui-
datore e quello passeggero.
AVVERTENZAIl compressore del cli-
matizzatore può funzionare solo con mo-
tore acceso e con temperatura esterna non
particolarmente bassa.Con bassa temperatura
esterna il compressore del
climatizzatore manuale non
può funzionare. Si consiglia per-
tanto di non utilizzare la funzione
di ricircolo aria interna
vcon bas-
sa temperatura esterna in quanto
i cristalli potrebbero appannarsi ra-
pidamente.
Per una conoscenza più approfondita del-
l’impianto e per utilizzare al meglio il siste-
ma, leggere le istruzioni riportate nelle pa-
gine seguenti.
A0A0203b
fig. 96
L’impianto di climatizza-
zione utilizza fluido refri-
gerante R134a che rispet-
ta le normative vigenti in materia
e che, in caso di perdite accidenta-
li, non danneggia l’ambiente.
Evitare assolutamente l’uso di al-
tri fluidi incompatibili con i compo-
nenti dell’impianto stesso.
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 89

CONOSCENZA DELLA VETTURA
90

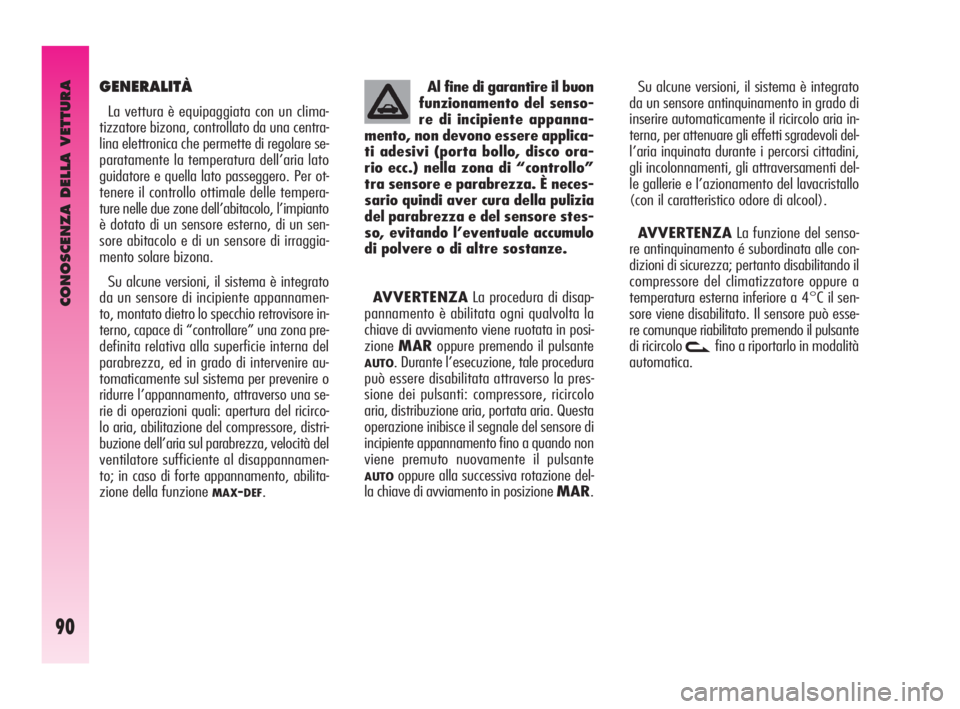

AVVERTENZALa procedura di disap-
pannamento è abilitata ogni qualvolta la
chiave di avviamento viene ruotata in posi-
zioneMARoppure premendo il pulsante
AUTO. Durante l’esecuzione, tale procedura
può essere disabilitata attraverso la pres-
sione dei pulsanti: compressore, ricircolo
aria, distribuzione aria, portata aria. Questa
operazione inibisce il segnale del sensore di
incipiente appannamento fino a quando non
viene premuto nuovamente il pulsante
AUTOoppure alla successiva rotazione del-
la chiave di avviamento in posizione MAR.Su alcune versioni, il sistema è integrato
da un sensore antinquinamento in grado di
inserire automaticamente il ricircolo aria in-
terna, per attenuare gli effetti sgradevoli del-
l’aria inquinata durante i percorsi cittadini,
gli incolonnamenti, gli attraversamenti del-
le gallerie e l’azionamento del lavacristallo
(con il caratteristico odore di alcool).
AVVERTENZALa funzione del senso-
re antinquinamento é subordinata alle con-
dizioni di sicurezza; pertanto disabilitando il
compressore del climatizzatore oppure a
temperatura esterna inferiore a 4°C il sen-
sore viene disabilitato. Il sensore può esse-
re comunque riabilitato premendo il pulsante
di ricircolo
vfino a riportarlo in modalità
automatica. Al fine di garantire il buon
funzionamento del senso-
re di incipiente appanna-
mento, non devono essere applica-
ti adesivi (porta bollo, disco ora-
rio ecc.) nella zona di “controllo”
tra sensore e parabrezza. È neces-
sario quindi aver cura della pulizia
del parabrezza e del sensore stes-
so, evitando l’eventuale accumulo
di polvere o di altre sostanze.
GENERALITÀ
La vettura è equipaggiata con un clima-
tizzatore bizona, controllato da una centra-
lina elettronica che permette di regolare se-
paratamente la temperatura dell’aria lato
guidatore e quella lato passeggero. Per ot-
tenere il controllo ottimale delle tempera-
ture nelle due zone dell’abitacolo, l’impianto
è dotato di un sensore esterno, di un sen-
sore abitacolo e di un sensore di irraggia-
mento solare bizona.
Su alcune versioni, il sistema è integrato
da un sensore di incipiente appannamen-
to, montato dietro lo specchio retrovisore in-
terno, capace di “controllare” una zona pre-
definita relativa alla superficie interna del
parabrezza, ed in grado di intervenire au-
tomaticamente sul sistema per prevenire o
ridurre l’appannamento, attraverso una se-
rie di operazioni quali: apertura del ricirco-
lo aria, abilitazione del compressore, distri-
buzione dell’aria sul parabrezza, velocità del
ventilatore sufficiente al disappannamen-
to; in caso di forte appannamento, abilita-
zione della funzione
MAX-DEF.
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 90

CONOSCENZA DELLA VETTURA
91

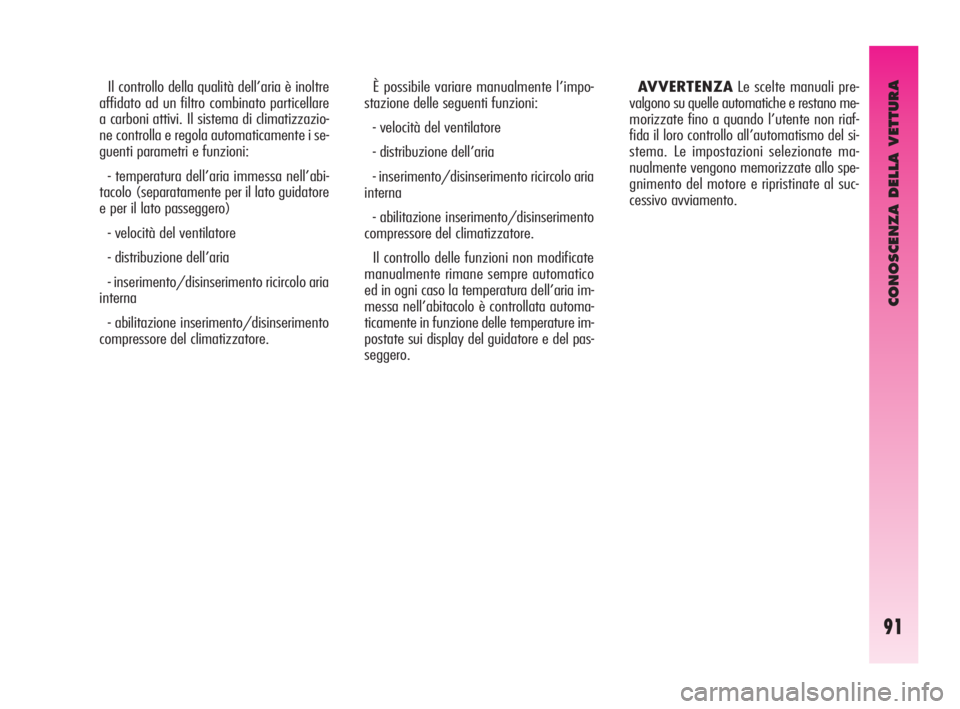

Il controllo della qualità dell’aria è inoltre
affidato ad un filtro combinato particellare
a carboni attivi. Il sistema di climatizzazio-
ne controlla e regola automaticamente i se-
guenti parametri e funzioni:
- temperatura dell’aria immessa nell’abi-
tacolo (separatamente per il lato guidatore
e per il lato passeggero)
- velocità del ventilatore
- distribuzione dell’aria
- inserimento/disinserimento ricircolo aria
interna
- abilitazione inserimento/disinserimento
compressore del climatizzatore.È possibile variare manualmente l’impo-
stazione delle seguenti funzioni:
- velocità del ventilatore
- distribuzione dell’aria
- inserimento/disinserimento ricircolo aria
interna
- abilitazione inserimento/disinserimento
compressore del climatizzatore.
Il controllo delle funzioni non modificate
manualmente rimane sempre automatico
ed in ogni caso la temperatura dell’aria im-
messa nell’abitacolo è controllata automa-
ticamente in funzione delle temperature im-
postate sui display del guidatore e del pas-
seggero.AVVERTENZALe scelte manuali pre-
valgono su quelle automatiche e restano me-
morizzate fino a quando l’utente non riaf-
fida il loro controllo all’automatismo del si-
stema. Le impostazioni selezionate ma-
nualmente vengono memorizzate allo spe-
gnimento del motore e ripristinate al suc-
cessivo avviamento.
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 91

CONOSCENZA DELLA VETTURA
92
COMANDI(fig. 97)
1- Display temperatura interna imposta-
ta (lato guidatore)
2- Manopola per regolazione temperatu-
ra interna (lato guidatore)
3- Display velocità ventilatore impostata
e visualizzazione spegnimento sistema (
OFF)
4- Manopola per regolazione velocità del
ventilatore e spegnimento sistema
5- Display temperatura interna imposta-
ta (lato passeggero)
6- Manopola per regolazione temperatu-
ra interna (lato passeggero)
7- Pulsante inserimento/disinserimento
massimo sbrinamento/disappannamento
parabrezza e cristalli laterali anteriori, lu-
notto termico e resistenze specchi retrovi-
sori esterni (funzione
MAX-DEF)
8- Pulsante inserimento/disinserimento
ricircolo aria interna
v(manuale/auto-
matico)
9- Pulsante inserimento/disinserimento
lunotto termico e sbrinamento specchi re-
trovisori esterni
(
10- Pulsanti per la selezione della distri-
buzione aria11- Sensore temperatura aria interna
12- Pulsante per allineare la temperatu-
ra impostata lato passeggero a quella lato
guidatoreMONO
13- Pulsante per selezione funziona-
mento automatico del sistema
AUTO
14- Pulsante abilitazione inserimen-
to/disinserimento compressore climatizza-
tore
√
fig. 97
A0A0090b
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 92

CONOSCENZA DELLA VETTURA
93

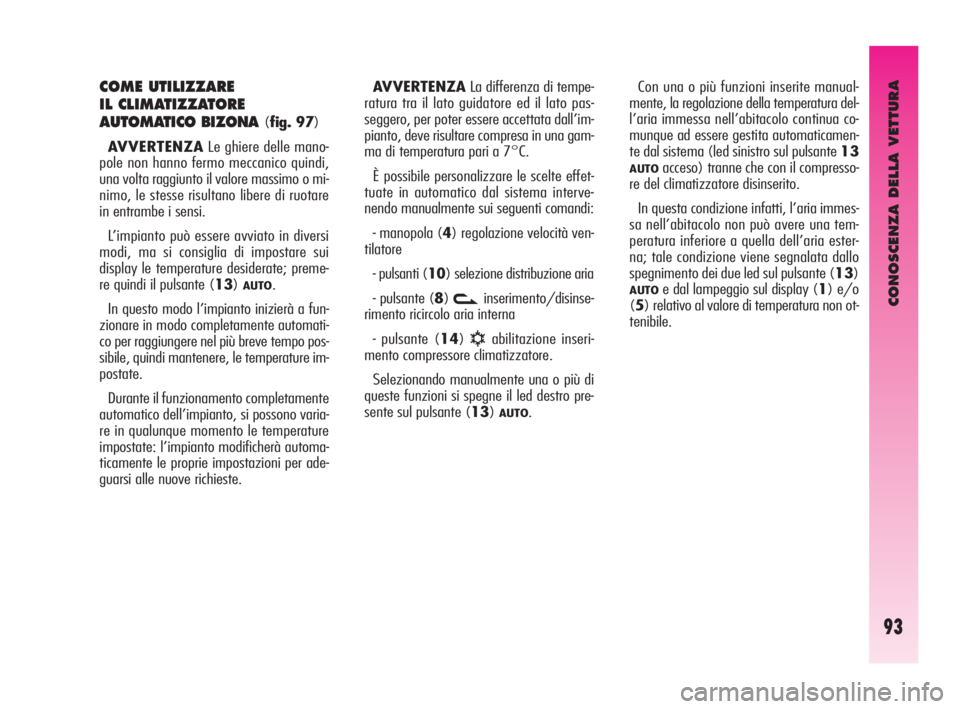

COME UTILIZZARE
IL CLIMATIZZATORE
AUTOMATICO BIZONA
(fig. 97)
AVVERTENZALe ghiere delle mano-
pole non hanno fermo meccanico quindi,
una volta raggiunto il valore massimo o mi-
nimo, le stesse risultano libere di ruotare
in entrambe i sensi.
L’impianto può essere avviato in diversi
modi, ma si consiglia di impostare sui
display le temperature desiderate; preme-
re quindi il pulsante (13)
AUTO.
In questo modo l’impianto inizierà a fun-
zionare in modo completamente automati-
co per raggiungere nel più breve tempo pos-
sibile, quindi mantenere, le temperature im-
postate.
Durante il funzionamento completamente
automatico dell’impianto, si possono varia-
re in qualunque momento le temperature
impostate: l’impianto modificherà automa-
ticamente le proprie impostazioni per ade-
guarsi alle nuove richieste.AVVERTENZALa differenza di tempe-
ratura tra il lato guidatore ed il lato pas-
seggero, per poter essere accettata dall’im-
pianto, deve risultare compresa in una gam-
ma di temperatura pari a 7°C.
È possibile personalizzare le scelte effet-
tuate in automatico dal sistema interve-
nendo manualmente sui seguenti comandi:
- manopola (4) regolazione velocità ven-
tilatore
- pulsanti (10) selezione distribuzione aria
- pulsante (8)vinserimento/disinse-
rimento ricircolo aria interna
- pulsante (14)
√abilitazione inseri-
mento compressore climatizzatore.
Selezionando manualmente una o più di
queste funzioni si spegne il led destro pre-
sente sul pulsante (13)
AUTO.Con una o più funzioni inserite manual-
mente, la regolazione della temperatura del-
l’aria immessa nell’abitacolo continua co-
munque ad essere gestita automaticamen-
te dal sistema (led sinistro sul pulsante 13
AUTOacceso) tranne che con il compresso-
re del climatizzatore disinserito.
In questa condizione infatti, l’aria immes-
sa nell’abitacolo non può avere una tem-
peratura inferiore a quella dell’aria ester-
na; tale condizione viene segnalata dallo
spegnimento dei due led sul pulsante (13)
AUTOe dal lampeggio sul display (1) e/o
(5) relativo al valore di temperatura non ot-
tenibile.
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 93

CONOSCENZA DELLA VETTURA
94

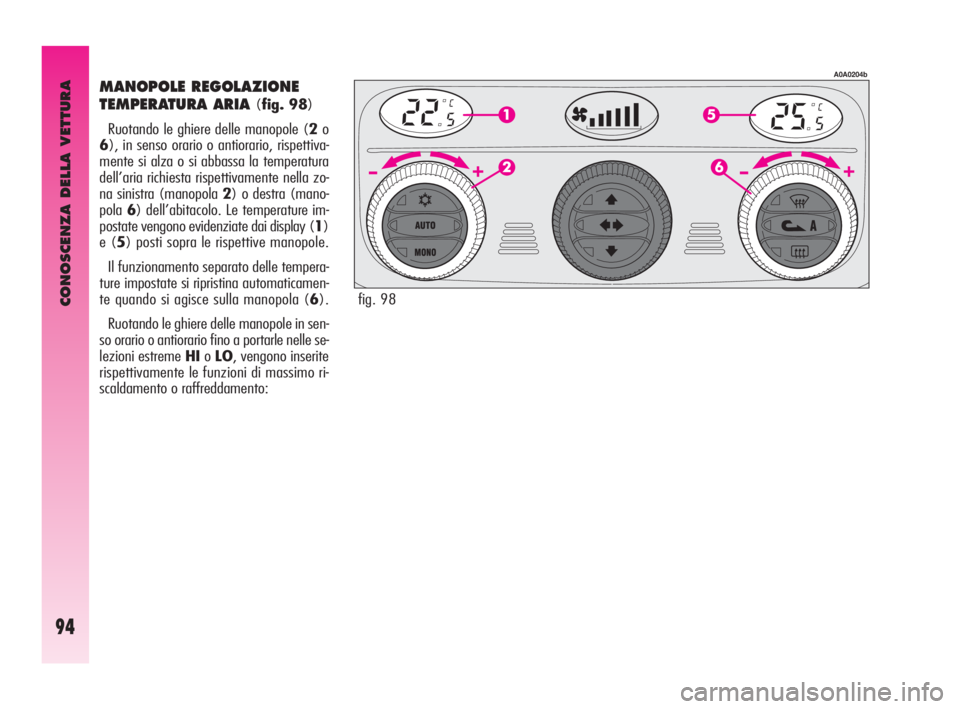

MANOPOLE REGOLAZIONE
TEMPERATURA ARIA
(fig. 98)
Ruotando le ghiere delle manopole (2o
6), in senso orario o antiorario, rispettiva-
mente si alza o si abbassa la temperatura
dell’aria richiesta rispettivamente nella zo-
na sinistra (manopola 2) o destra (mano-
pola6) dell’abitacolo. Le temperature im-
postate vengono evidenziate dai display (1)
e (5) posti sopra le rispettive manopole.
Il funzionamento separato delle tempera-
ture impostate si ripristina automaticamen-
te quando si agisce sulla manopola (6).
Ruotando le ghiere delle manopole in sen-
so orario o antiorario fino a portarle nelle se-
lezioni estreme HIoLO, vengono inserite
rispettivamente le funzioni di massimo ri-
scaldamento o raffreddamento:
A0A0204b
fig. 98
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 94

CONOSCENZA DELLA VETTURA
95

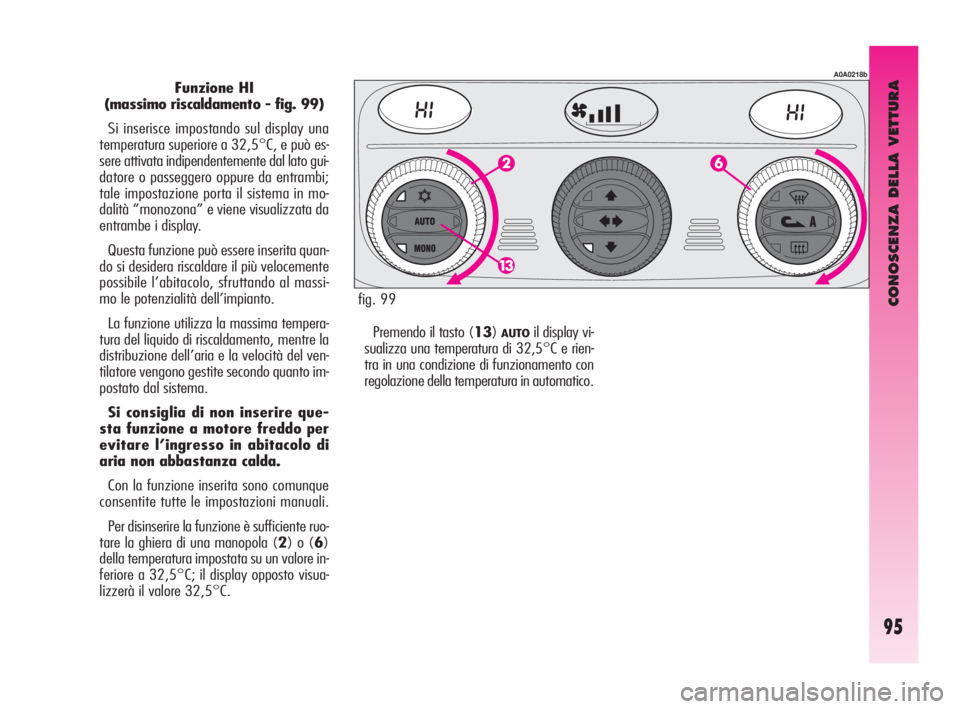

Funzione HI
(massimo riscaldamento - fig. 99)
Si inserisce impostando sul display una
temperatura superiore a 32,5°C, e può es-
sere attivata indipendentemente dal lato gui-
datore o passeggero oppure da entrambi;
tale impostazione porta il sistema in mo-
dalità “monozona” e viene visualizzata da
entrambe i display.
Questa funzione può essere inserita quan-
do si desidera riscaldare il più velocemente
possibile l’abitacolo, sfruttando al massi-
mo le potenzialità dell’impianto.
La funzione utilizza la massima tempera-
tura del liquido di riscaldamento, mentre la
distribuzione dell’aria e la velocità del ven-
tilatore vengono gestite secondo quanto im-
postato dal sistema.
Si consiglia di non inserire que-
sta funzione a motore freddo per
evitare l’ingresso in abitacolo di
aria non abbastanza calda.
Con la funzione inserita sono comunque
consentite tutte le impostazioni manuali.
Per disinserire la funzione è sufficiente ruo-
tare la ghiera di una manopola (2) o (6)
della temperatura impostata su un valore in-
feriore a 32,5°C; il display opposto visua-
lizzerà il valore 32,5°C.
A0A0218b
fig. 99
Premendo il tasto (13)
AUTOil display vi-
sualizza una temperatura di 32,5°C e rien-
tra in una condizione di funzionamento con
regolazione della temperatura in automatico.
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 95

CONOSCENZA DELLA VETTURA
96

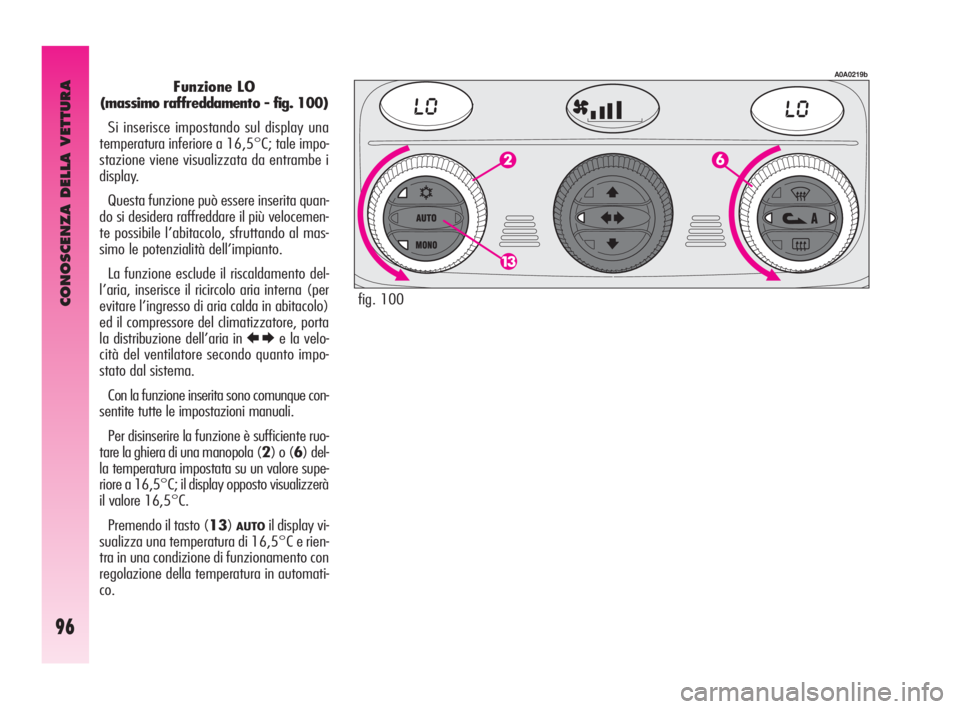

Funzione LO
(massimo raffreddamento - fig. 100)
Si inserisce impostando sul display una
temperatura inferiore a 16,5°C; tale impo-
stazione viene visualizzata da entrambe i
display.
Questa funzione può essere inserita quan-
do si desidera raffreddare il più velocemen-
te possibile l’abitacolo, sfruttando al mas-
simo le potenzialità dell’impianto.
La funzione esclude il riscaldamento del-
l’aria, inserisce il ricircolo aria interna (per
evitare l’ingresso di aria calda in abitacolo)
ed il compressore del climatizzatore, porta
la distribuzione dell’aria in
REe la velo-
cità del ventilatore secondo quanto impo-
stato dal sistema.
Con la funzione inserita sono comunque con-
sentite tutte le impostazioni manuali.
Per disinserire la funzione è sufficiente ruo-
tare la ghiera di una manopola (2) o (6) del-
la temperatura impostata su un valore supe-
riore a 16,5°C; il display opposto visualizzerà
il valore 16,5°C.
Premendo il tasto (13)
AUTOil display vi-
sualizza una temperatura di 16,5°C e rien-
tra in una condizione di funzionamento con
regolazione della temperatura in automati-
co.
A0A0219b
fig. 100
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 96

CONOSCENZA DELLA VETTURA
97

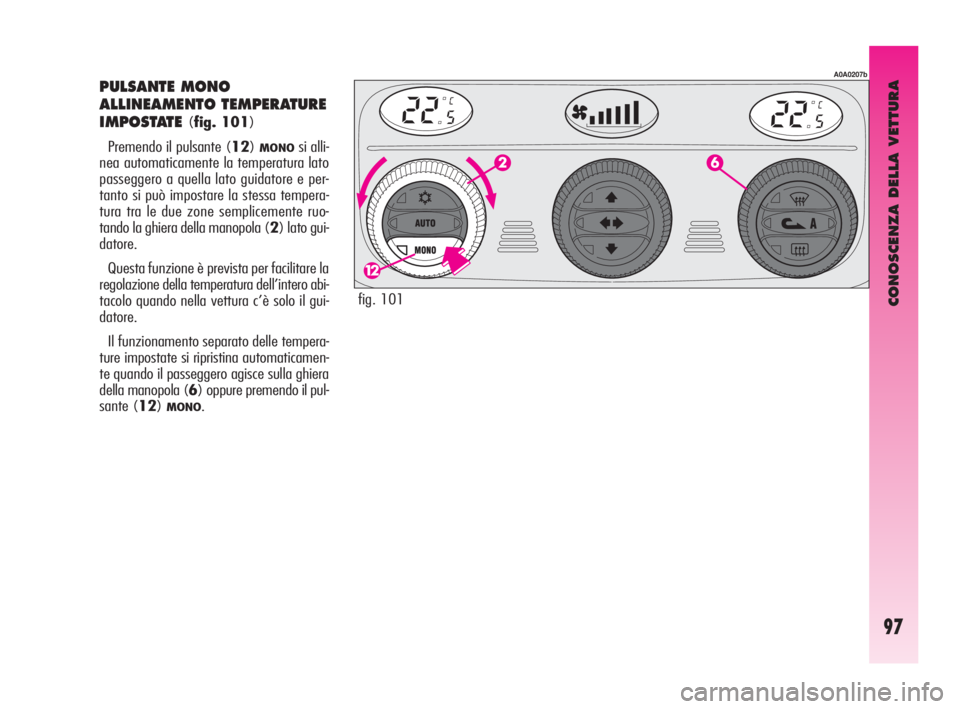

PULSANTE MONO
ALLINEAMENTO TEMPERATURE
IMPOSTATE
(fig. 101)
Premendo il pulsante (12)
MONOsi alli-
nea automaticamente la temperatura lato
passeggero a quella lato guidatore e per-
tanto si può impostare la stessa tempera-
tura tra le due zone semplicemente ruo-
tando la ghiera della manopola (2) lato gui-
datore.
Questa funzione è prevista per facilitare la
regolazione della temperatura dell’intero abi-
tacolo quando nella vettura c’è solo il gui-
datore.
Il funzionamento separato delle tempera-
ture impostate si ripristina automaticamen-
te quando il passeggero agisce sulla ghiera
della manopola (6) oppure premendo il pul-
sante (12)
MONO.
A0A0207b
fig. 101
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 97

CONOSCENZA DELLA VETTURA
98

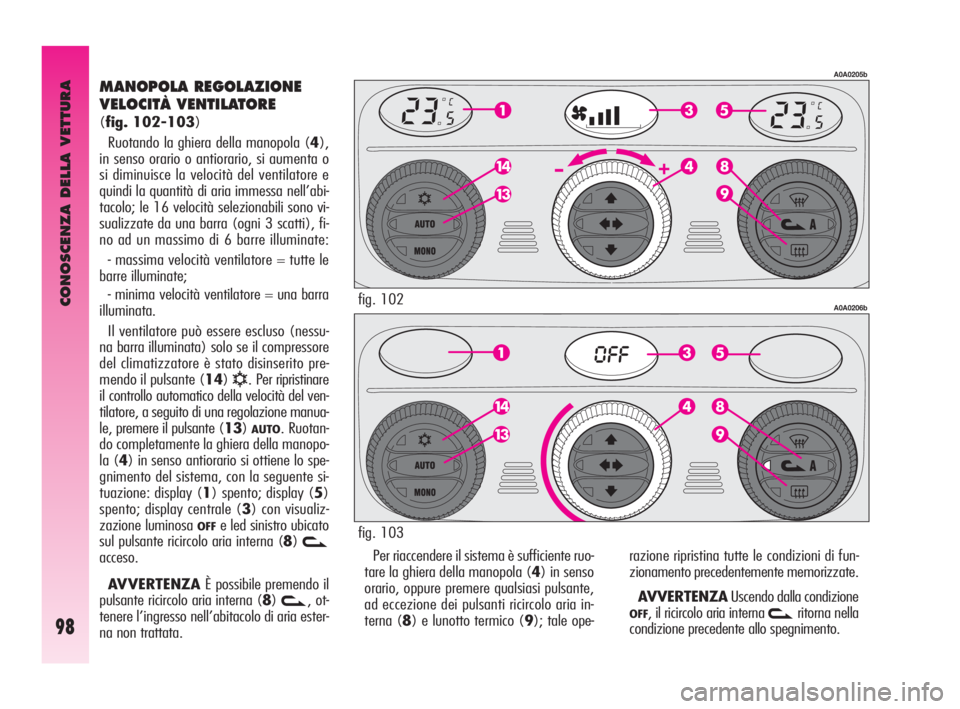

MANOPOLA REGOLAZIONE
VELOCITÀ VENTILATORE
(fig. 102-103)
Ruotando la ghiera della manopola (4),
in senso orario o antiorario, si aumenta o
si diminuisce la velocità del ventilatore e
quindi la quantità di aria immessa nell’abi-
tacolo; le 16 velocità selezionabili sono vi-
sualizzate da una barra (ogni 3 scatti), fi-
no ad un massimo di 6 barre illuminate:
- massima velocità ventilatore = tutte le
barre illuminate;
- minima velocità ventilatore = una barra
illuminata.
Il ventilatore può essere escluso (nessu-
na barra illuminata) solo se il compressore
del climatizzatore è stato disinserito pre-
mendo il pulsante (14)
√. Per ripristinare
il controllo automatico della velocità del ven-
tilatore, a seguito di una regolazione manua-
le, premere il pulsante (13)
AUTO. Ruotan-
do completamente la ghiera della manopo-
la (4) in senso antiorario si ottiene lo spe-
gnimento del sistema, con la seguente si-
tuazione: display (1) spento; display (5)
spento; display centrale (3) con visualiz-
zazione luminosa
OFFe led sinistro ubicato
sul pulsante ricircolo aria interna (8)
v
acceso.
AVVERTENZAÈ possibile premendo il
pulsante ricircolo aria interna (8)
v, ot-
tenere l’ingresso nell’abitacolo di aria ester-
na non trattata.Per riaccendere il sistema è sufficiente ruo-
tare la ghiera della manopola (4) in senso
orario, oppure premere qualsiasi pulsante,
ad eccezione dei pulsanti ricircolo aria in-
terna (8) e lunotto termico (9); tale ope-razione ripristina tutte le condizioni di fun-
zionamento precedentemente memorizzate.
AVVERTENZAUscendo dalla condizioneOFF, il ricircolo aria interna vritorna nella
condizione precedente allo spegnimento.
A0A0205b
A0A0206bfig. 102
fig. 103
081-105 Alfa GT Q2 IT 7-07-2008 13:42 Pagina 98
