S’IL VOUS ARRIVE
199

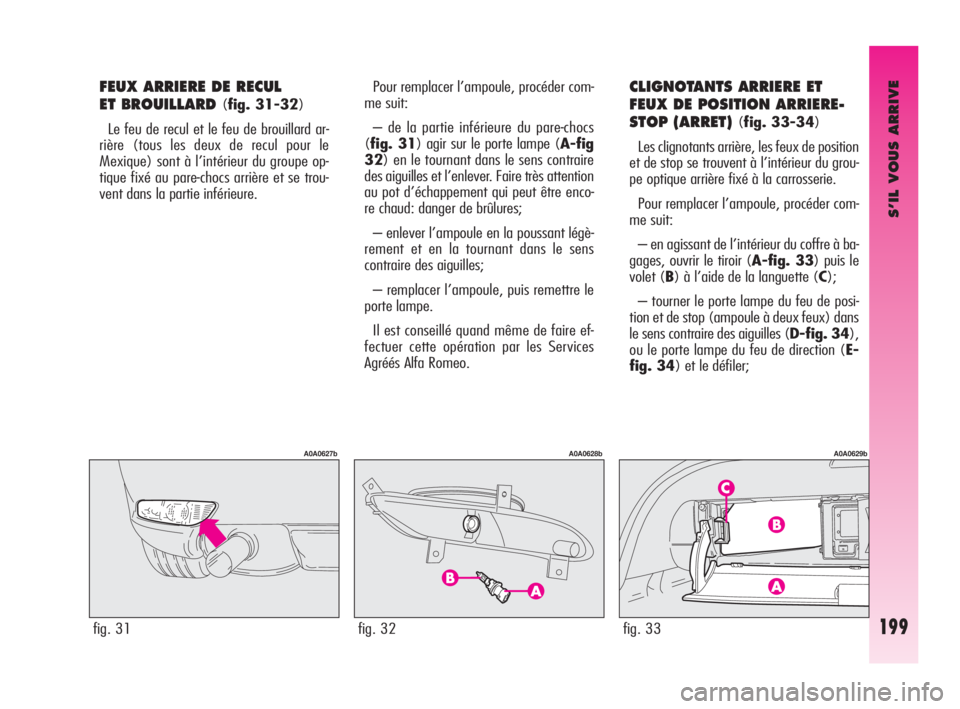

FEUX ARRIERE DE RECUL
ET BROUILLARD
(fig. 31-32)
Le feu de recul et le feu de brouillard ar-
rière (tous les deux de recul pour le
Mexique) sont à l’intérieur du groupe op-
tique fixé au pare-chocs arrière et se trou-
vent dans la partie inférieure.
fig. 31
A0A0627b
fig. 33
A0A0629b
Pour remplacer l’ampoule, procéder com-
me suit:
– de la partie inférieure du pare-chocs
(fig. 31) agir sur le porte lampe (A-fig
32) en le tournant dans le sens contraire
des aiguilles et l’enlever. Faire très attention
au pot d’échappement qui peut être enco-
re chaud: danger de brûlures;
– enlever l’ampoule en la poussant légè-
rement et en la tournant dans le sens
contraire des aiguilles;
– remplacer l’ampoule, puis remettre le
porte lampe.
Il est conseillé quand même de faire ef-
fectuer cette opération par les Services
Agréés Alfa Romeo.CLIGNOTANTS ARRIERE ET
FEUX DE POSITION ARRIERE-
STOP (ARRET)
(fig. 33-34)
Les clignotants arrière, les feux de position
et de stop se trouvent à l’intérieur du grou-
pe optique arrière fixé à la carrosserie.
Pour remplacer l’ampoule, procéder com-
me suit:
– en agissant de l’intérieur du coffre à ba-
gages, ouvrir le tiroir (A-fig. 33) puis le
volet (B) à l’aide de la languette (C);
– tourner le porte lampe du feu de posi-
tion et de stop (ampoule à deux feux) dans
le sens contraire des aiguilles (D-fig. 34),
ou le porte lampe du feu de direction (E-
fig. 34) et le défiler;
fig. 32
A0A0628b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 199

S’IL VOUS ARRIVE
200

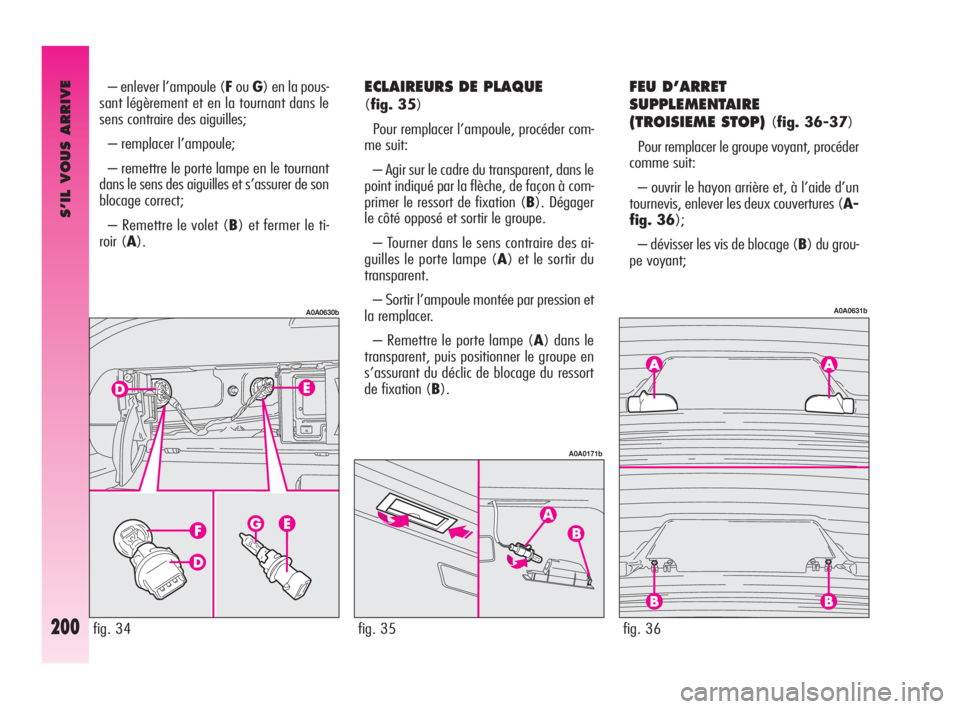

ECLAIREURS DE PLAQUE
(fig. 35)
Pour remplacer l’ampoule, procéder com-
me suit:
– Agir sur le cadre du transparent, dans le
point indiqué par la flèche, de façon à com-
primer le ressort de fixation (B). Dégager
le côté opposé et sortir le groupe.
– Tourner dans le sens contraire des ai-
guilles le porte lampe (A) et le sortir du
transparent.
– Sortir l’ampoule montée par pression et
la remplacer.
– Remettre le porte lampe (A) dans le
transparent, puis positionner le groupe en
s’assurant du déclic de blocage du ressort
de fixation (B).
FEU D’ARRET
SUPPLEMENTAIRE
(TROISIEME STOP)
(fig. 36-37)
Pour remplacer le groupe voyant, procéder
comme suit:
– ouvrir le hayon arrière et, à l’aide d’un
tournevis, enlever les deux couvertures (A-
fig. 36);
– dévisser les vis de blocage (B) du grou-
pe voyant;
fig. 35
A0A0171b
fig. 36
A0A0631b
A0A0630b
– enlever l’ampoule (FouG) en la pous-
sant légèrement et en la tournant dans le
sens contraire des aiguilles;
– remplacer l’ampoule;
– remettre le porte lampe en le tournant
dans le sens des aiguilles et s’assurer de son
blocage correct;
– Remettre le volet (B) et fermer le ti-
roir (A).
fig. 34
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 200

S’IL VOUS ARRIVE
201
– débrancher le connecteur (C-fig. 37),
enlever le groupe voyant (D) et le rempla-
cer par un nouveau groupe;
– remonter le tout sur le hayon arrière en
agissant dans le sens inverse par rapport à
ce qui a été décrit.
fig. 37
A0A0632b
fig. 39
A0A0175b

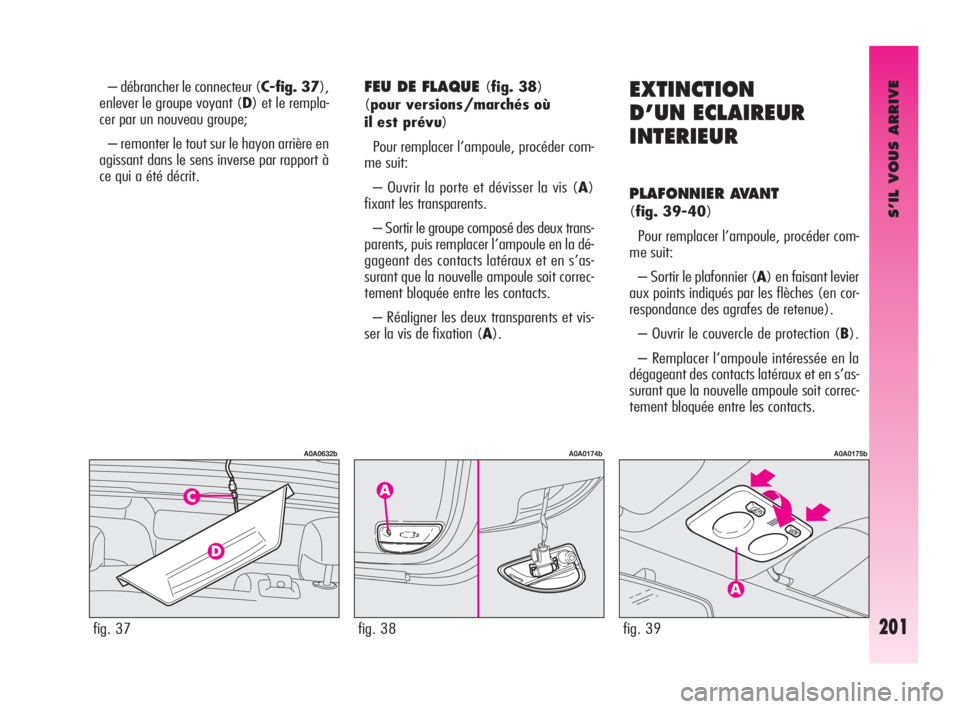

FEU DE FLAQUE (fig. 38)
(pour versions/marchés où
il est prévu)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la porte et dévisser la vis (A)
fixant les transparents.
– Sortir le groupe composé des deux trans-
parents, puis remplacer l’ampoule en la dé-
gageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.
– Réaligner les deux transparents et vis-
ser la vis de fixation (A).EXTINCTION
D’UN ECLAIREUR
INTERIEUR
PLAFONNIER AVANT
(fig. 39-40)
Pour remplacer l’ampoule, procéder com-
me suit:
– Sortir le plafonnier (A) en faisant levier
aux points indiqués par les flèches (en cor-
respondance des agrafes de retenue).
– Ouvrir le couvercle de protection (B).
– Remplacer l’ampoule intéressée en la
dégageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.
fig. 38
A0A0174b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 201

S’IL VOUS ARRIVE
202

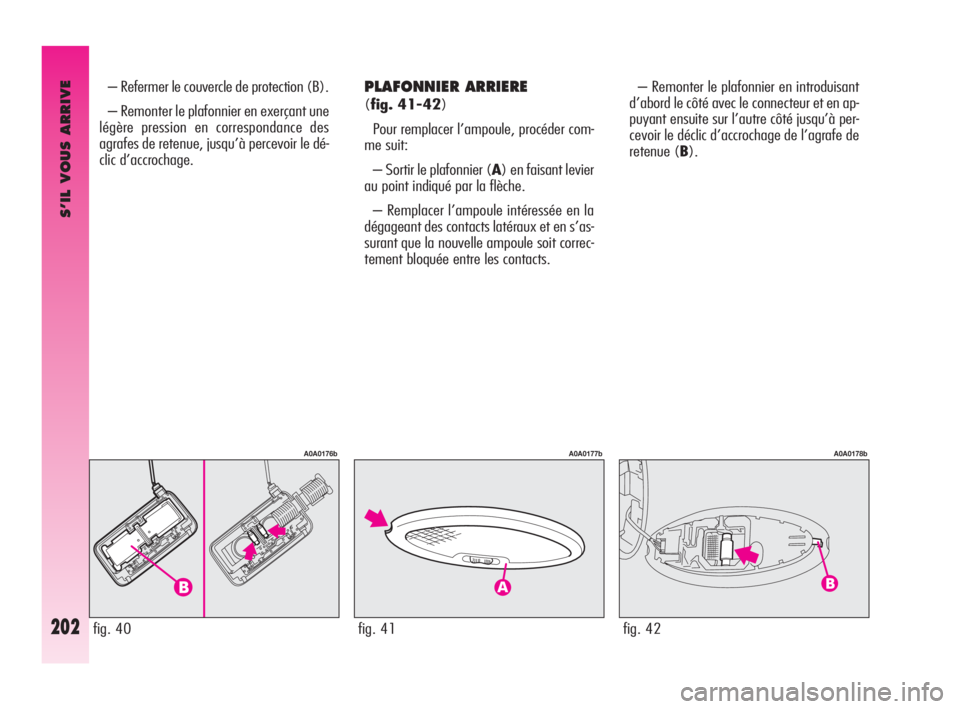

PLAFONNIER ARRIERE
(fig. 41-42)
Pour remplacer l’ampoule, procéder com-
me suit:
– Sortir le plafonnier (A) en faisant levier
au point indiqué par la flèche.
– Remplacer l’ampoule intéressée en la
dégageant des contacts latéraux et en s’as-
surant que la nouvelle ampoule soit correc-
tement bloquée entre les contacts.– Remonter le plafonnier en introduisant
d’abord le côté avec le connecteur et en ap-
puyant ensuite sur l’autre côté jusqu’à per-
cevoir le déclic d’accrochage de l’agrafe de
retenue (B).
fig. 41
A0A0177b
fig. 42
A0A0178b
– Refermer le couvercle de protection (B).
– Remonter le plafonnier en exerçant une
légère pression en correspondance des
agrafes de retenue, jusqu’à percevoir le dé-
clic d’accrochage.
fig. 40
A0A0176b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 202

S’IL VOUS ARRIVE
203
PLAFONNIER DU MIROIR
DE COURTOISIE
(fig. 43-44)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la couverture (A) du miroir.
– Sortir le transparent (B) en faisant le-
vier au point indiqué par la flèche.
– Soulever délicatement le porte lampe
(C) de son siège, sortir l’ampoule montée
par pression et la remplacer.– Repositionner correctement le porte lam-
pe (C) dans son siège.
– Remonter le transparent (B) en le pla-
çant dans sa position correcte d’abord d’un
côté et puis en appuyant sur l’autre côté jus-
qu’à percevoir le déclic de blocage.
fig. 43
A0A0179b
fig. 44
A0A0180b
PLAFONNIER DE LA BOITE A
GANTS
(fig. 45-46)
Pour remplacer l’ampoule, procéder com-
me suit:
– Ouvrir la boîte à gants, puis sortir le pla-
fonnier (A) en faisant levier au point indi-
qué par la flèche.
– Ouvrir la protection (B) et remplacer
l’ampoule montée par pression.
– Refermer la protection (B) sur le trans-
parent.
fig. 45
A0A0181b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 203

S’IL VOUS ARRIVE
204
PLAFONNIER DU COFFRE A
BAGAGES

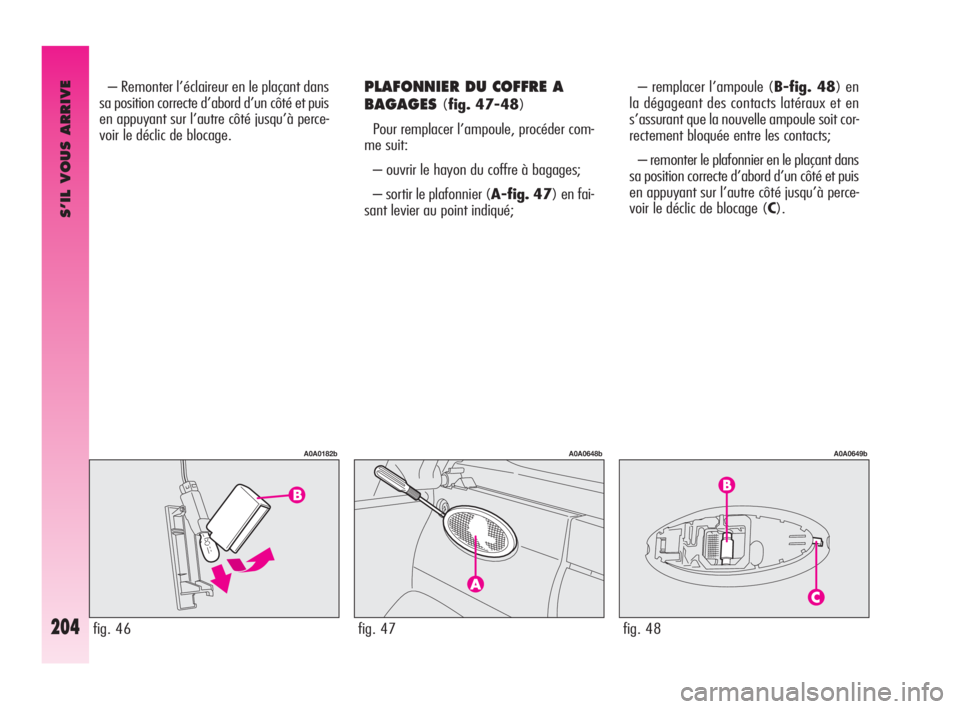

(fig. 47-48)
Pour remplacer l’ampoule, procéder com-
me suit:
– ouvrir le hayon du coffre à bagages;
– sortir le plafonnier (A-fig. 47) en fai-
sant levier au point indiqué; – Remonter l’éclaireur en le plaçant dans
sa position correcte d’abord d’un côté et puis
en appuyant sur l’autre côté jusqu’à perce-
voir le déclic de blocage. – remplacer l’ampoule (B-fig. 48) en
la dégageant des contacts latéraux et en
s’assurant que la nouvelle ampoule soit cor-
rectement bloquée entre les contacts;
– remonter le plafonnier en le plaçant dans
sa position correcte d’abord d’un côté et puis
en appuyant sur l’autre côté jusqu’à perce-
voir le déclic de blocage (C).
fig. 46
A0A0182b
fig. 47
A0A0648b
fig. 48
A0A0649b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 204

S’IL VOUS ARRIVE
205

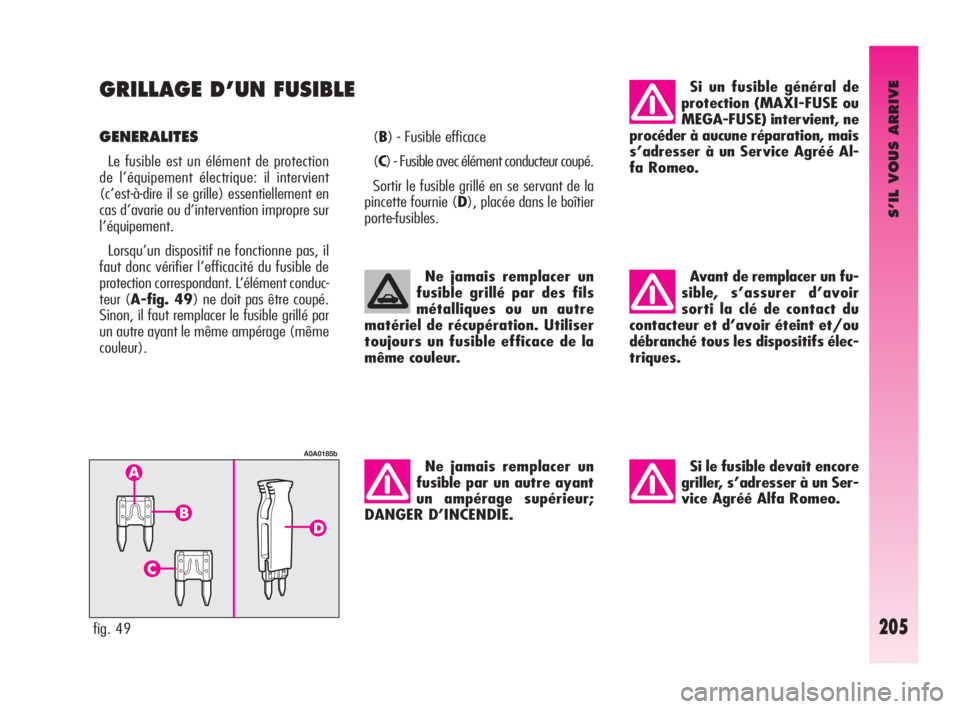

GRILLAGE D’UN FUSIBLE
GENERALITES
Le fusible est un élément de protection
de l’équipement électrique: il intervient
(c’est-à-dire il se grille) essentiellement en
cas d’avarie ou d’intervention impropre sur
l’équipement.
Lorsqu’un dispositif ne fonctionne pas, il
faut donc vérifier l’efficacité du fusible de
protection correspondant. L’élément conduc-
teur (A-fig. 49) ne doit pas être coupé.
Sinon, il faut remplacer le fusible grillé par
un autre ayant le même ampérage (même
couleur).(B) - Fusible efficace
(C) - Fusible avec élément conducteur coupé.
Sortir le fusible grillé en se servant de la
pincette fournie (D), placée dans le boîtier
porte-fusibles.
fig. 49
A0A0185b
Ne jamais remplacer un
fusible grillé par des fils
métalliques ou un autre
matériel de récupération. Utiliser
toujours un fusible efficace de la
même couleur.
Ne jamais remplacer un
fusible par un autre ayant
un ampérage supérieur;
DANGER D’INCENDIE.
Si un fusible général de
protection (MAXI-FUSE ou
MEGA-FUSE) intervient, ne
procéder à aucune réparation, mais
s’adresser à un Service Agréé Al-
fa Romeo.
Avant de remplacer un fu-
sible, s’assurer d’avoir
sorti la clé de contact du
contacteur et d’avoir éteint et/ou
débranché tous les dispositifs élec-
triques.
Si le fusible devait encore
griller, s’adresser à un Ser-
vice Agréé Alfa Romeo.
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 205

S’IL VOUS ARRIVE
206

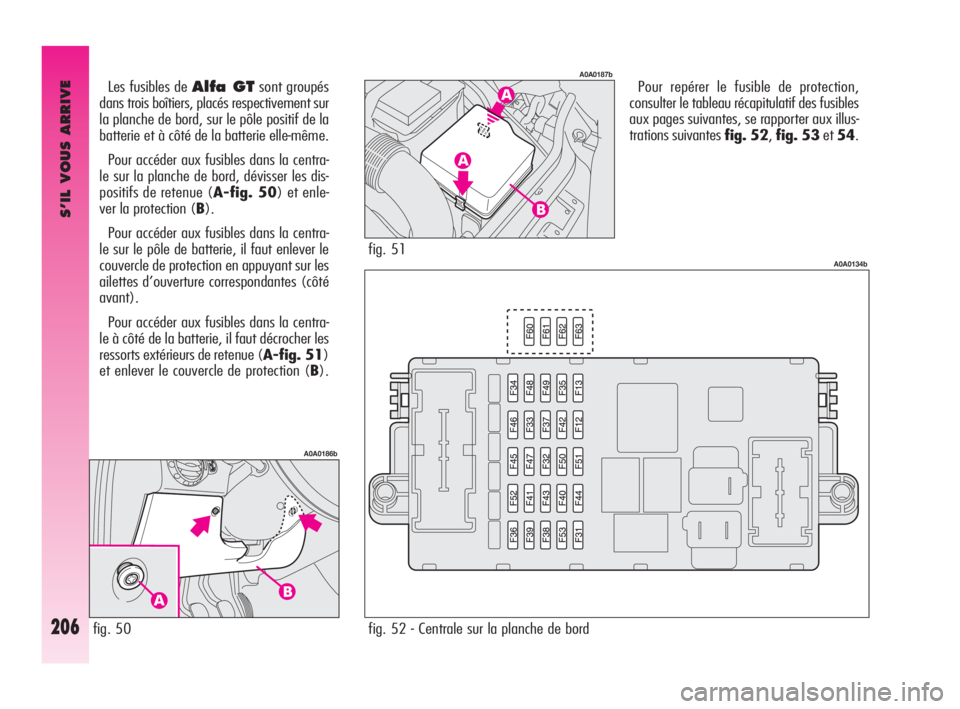

Pour repérer le fusible de protection,
consulter le tableau récapitulatif des fusibles
aux pages suivantes, se rapporter aux illus-
trations suivantes fig. 52,fig. 53et54. Les fusibles de Alfa GTsont groupés
dans trois boîtiers, placés respectivement sur
la planche de bord, sur le pôle positif de la
batterie et à côté de la batterie elle-même.
Pour accéder aux fusibles dans la centra-
le sur la planche de bord, dévisser les dis-
positifs de retenue (A-fig. 50) et enle-
ver la protection (B).
Pour accéder aux fusibles dans la centra-
le sur le pôle de batterie, il faut enlever le
couvercle de protection en appuyant sur les
ailettes d’ouverture correspondantes (côté
avant).
Pour accéder aux fusibles dans la centra-
le à côté de la batterie, il faut décrocher les
ressorts extérieurs de retenue (A-fig. 51)
et enlever le couvercle de protection (B).
fig. 50
A0A0186b
fig. 51
A0A0187b
fig. 52 - Centrale sur la planche de bord
A0A0134b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 206

S’IL VOUS ARRIVE
207

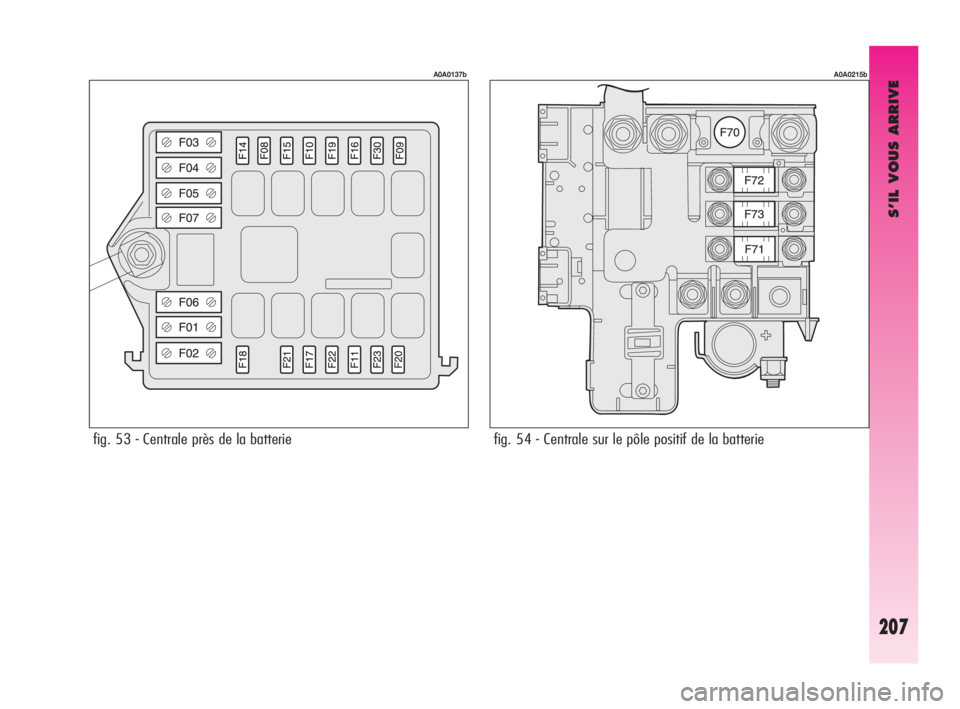

fig. 53 - Centrale près de la batterie
A0A0137b
fig. 54 - Centrale sur le pôle positif de la batterie
A0A0215b
179-215 Alfa GT Q2 FRA 7-07-2008 13:29 Pagina 207

S’IL VOUS ARRIVE
208
30
30
10
7,5
15
7,5
7,5 F03 (MAXI-FUSE)
F73 (MAXI-FUSE)
F13
F31
F39
F19
F31

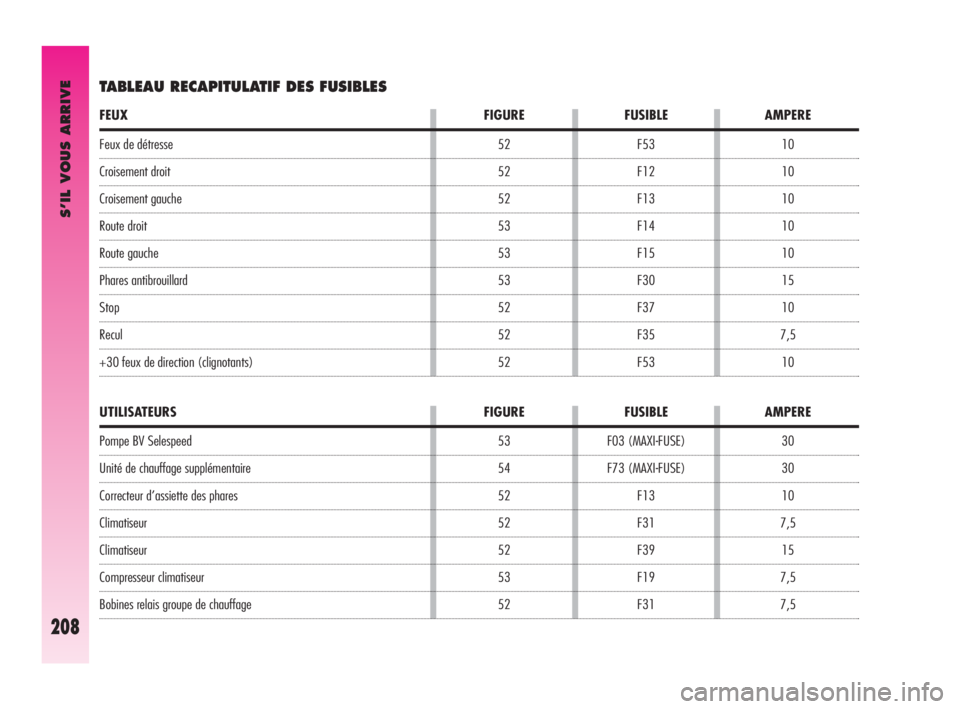

UTILISATEURS FIGURE FUSIBLE AMPERE
TABLEAU RECAPITULATIF DES FUSIBLES
Pompe BV Selespeed
Unité de chauffage supplémentaire
Correcteur d’assiette des phares
Climatiseur
Climatiseur
Compresseur climatiseur
Bobines relais groupe de chauffage53
54
52
52
52
53
52
Feux de détresse
Croisement droit
Croisement gauche
Route droit
Route gauche
Phares antibrouillard
Stop
Recul
+30 feux de direction (clignotants)10
10
10
10
10
15
10
7,5
10 F53
F12
F13
F14
F15
F30
F37
F35
F53
FEUX FIGURE FUSIBLE AMPERE
52
52
52
53
53
53
52
52
52
