Alfa Romeo GT 2010 Betriebsanleitung (in German)

IM NOTFALL
199

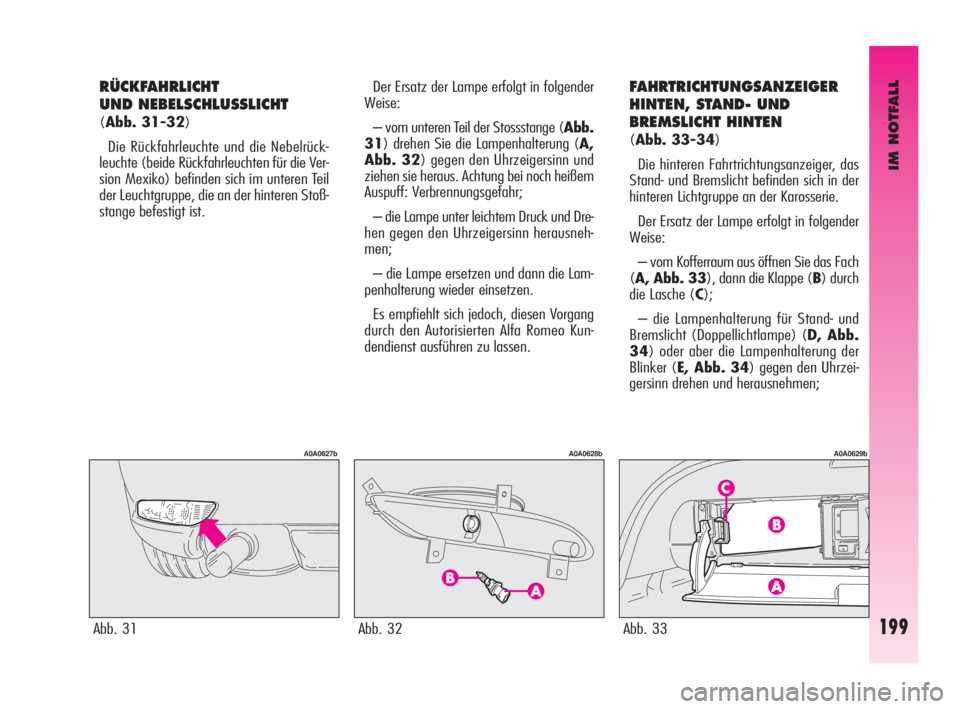

RÜCKFAHRLICHT
UND NEBELSCHLUSSLICHT
(Abb. 31-32)
Die Rückfahrleuchte und die Nebelrück-
leuchte (beide Rückfahrleuchten für die Ver-
sion Mexiko) befinden sich im unteren Teil
der Leuchtgruppe, die an der hinteren Stoß-
stange befestigt ist.
Abb. 31
A0A0627b
Abb. 33
A0A0629b
Der Ersatz der Lampe erfolgt in folgender
Weise:
– vom unteren Teil der Stossstange (Abb.
31) drehen Sie die Lampenhalterung (A,
Abb. 32) gegen den Uhrzeigersinn und
ziehen sie heraus. Achtung bei noch heißem
Auspuff: Verbrennungsgefahr;
– die Lampe unter leichtem Druck und Dre-
hen gegen den Uhrzeigersinn herausneh-
men;
– die Lampe ersetzen und dann die Lam-
penhalterung wieder einsetzen.
Es empfiehlt sich jedoch, diesen Vorgang
durch den Autorisierten Alfa Romeo Kun-
dendienst ausführen zu lassen.FAHRTRICHTUNGSANZEIGER
HINTEN, STAND- UND
BREMSLICHT HINTEN
(Abb. 33-34)
Die hinteren Fahrtrichtungsanzeiger, das
Stand- und Bremslicht befinden sich in der
hinteren Lichtgruppe an der Karosserie.
Der Ersatz der Lampe erfolgt in folgender
Weise:
– vom Kofferraum aus öffnen Sie das Fach
(A, Abb. 33), dann die Klappe (B) durch
die Lasche (C);
– die Lampenhalterung für Stand- und
Bremslicht (Doppellichtlampe) (D, Abb.
34) oder aber die Lampenhalterung der
Blinker (E, Abb. 34) gegen den Uhrzei-
gersinn drehen und herausnehmen;
Abb. 32
A0A0628b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 199

IM NOTFALL
200

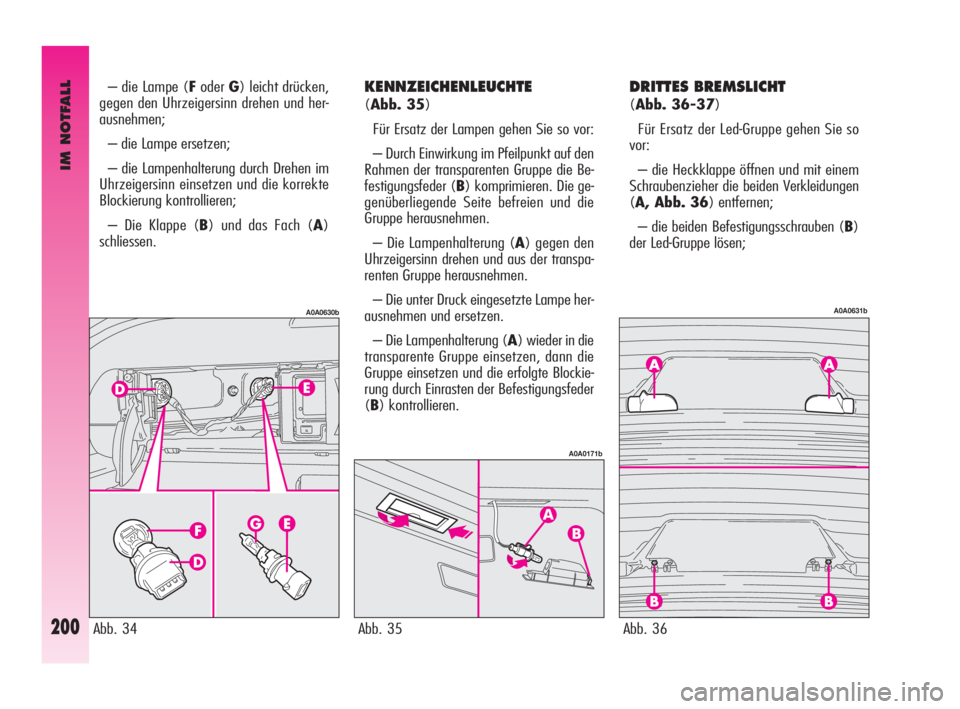

KENNZEICHENLEUCHTE
(Abb. 35)
Für Ersatz der Lampen gehen Sie so vor:
– Durch Einwirkung im Pfeilpunkt auf den
Rahmen der transparenten Gruppe die Be-
festigungsfeder (B) komprimieren. Die ge-
genüberliegende Seite befreien und die
Gruppe herausnehmen.
– Die Lampenhalterung (A) gegen den
Uhrzeigersinn drehen und aus der transpa-
renten Gruppe herausnehmen.
– Die unter Druck eingesetzte Lampe her-
ausnehmen und ersetzen.
– Die Lampenhalterung (A) wieder in die
transparente Gruppe einsetzen, dann die
Gruppe einsetzen und die erfolgte Blockie-
rung durch Einrasten der Befestigungsfeder
(B) kontrollieren.
DRITTES BREMSLICHT
(Abb. 36-37)
Für Ersatz der Led-Gruppe gehen Sie so
vor:
– die Heckklappe öffnen und mit einem
Schraubenzieher die beiden Verkleidungen
(A, Abb. 36) entfernen;
– die beiden Befestigungsschrauben (B)
der Led-Gruppe lösen;
Abb. 35
A0A0171b
Abb. 36
A0A0631b
A0A0630b
– die Lampe (FoderG) leicht drücken,
gegen den Uhrzeigersinn drehen und her-
ausnehmen;
– die Lampe ersetzen;
– die Lampenhalterung durch Drehen im
Uhrzeigersinn einsetzen und die korrekte
Blockierung kontrollieren;
– Die Klappe (B) und das Fach (A)
schliessen.
Abb. 34
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 200

IM NOTFALL
201
– den Steckverbinder (C, Abb. 37) ab-
trennen und die Led-Gruppe (D) heraus-
nehmen und durch eine neue ersetzen;
– Der erneute Einbau in die Heckklappe
erfolgt in umgekehrter Reihenfolge wie oben
beschrieben.
Abb. 37
A0A0632b
Abb. 39
A0A0175b

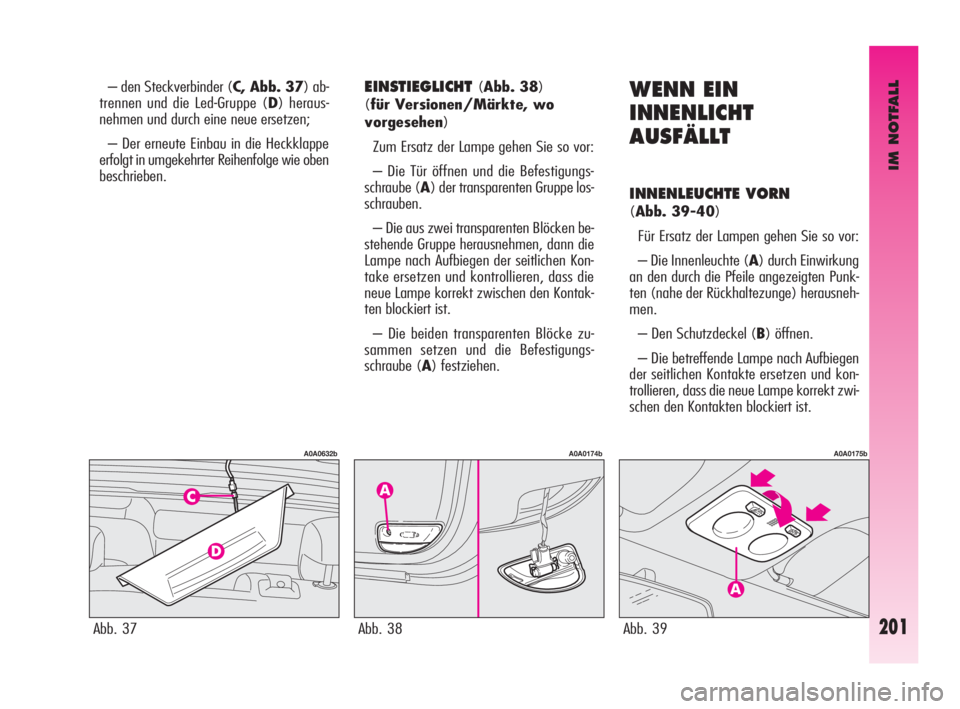

EINSTIEGLICHT(Abb. 38)
(für Versionen/Märkte, wo
vorgesehen)
Zum Ersatz der Lampe gehen Sie so vor:
– Die Tür öffnen und die Befestigungs-
schraube (A) der transparenten Gruppe los-
schrauben.
– Die aus zwei transparenten Blöcken be-
stehende Gruppe herausnehmen, dann die
Lampe nach Aufbiegen der seitlichen Kon-
take ersetzen und kontrollieren, dass die
neue Lampe korrekt zwischen den Kontak-
ten blockiert ist.
– Die beiden transparenten Blöcke zu-
sammen setzen und die Befestigungs-
schraube (A) festziehen.WENN EIN
INNENLICHT
AUSFÄLLT
INNENLEUCHTE VORN
(Abb. 39-40)
Für Ersatz der Lampen gehen Sie so vor:
– Die Innenleuchte (A) durch Einwirkung
an den durch die Pfeile angezeigten Punk-
ten (nahe der Rückhaltezunge) herausneh-
men.
– Den Schutzdeckel (B) öffnen.
– Die betreffende Lampe nach Aufbiegen
der seitlichen Kontakte ersetzen und kon-
trollieren, dass die neue Lampe korrekt zwi-
schen den Kontakten blockiert ist.
Abb. 38
A0A0174b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 201

IM NOTFALL
202
INNENLEUCHTE HINTEN
(Abb. 41-42)
Zum Ersatz der Lampe gehen Sie so vor:
– Die Innenleuchte (A) durch Hebelein-
wirkung an den Pfeilpunkten herausneh-
men.
– Die betreffende Lampe nach Aufbiegen
der seitlichen Kontakte ersetzen und kon-
trollieren, dass die neue Lampe korrekt zwi-
schen den Kontakten blockiert ist.– Der Wiedereinbau der Innenleuchte be-
ginnt mit dem Einsatz auf der Seite des
Steckverbinders und Eindrücken des ande-
ren Teils bis zum hörbaren Einrasten der
Rückhaltezunge (B).
Abb. 41
A0A0177b
Abb. 42
A0A0178b
– Den Schutzdeckel (B) schliessen.
– Die Innenleuchte wieder einsetzen, und
durch leichten Druck auf die Rückhaltezun-
gen einrasten lassen.
Abb. 40
A0A0176b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 202

IM NOTFALL
203

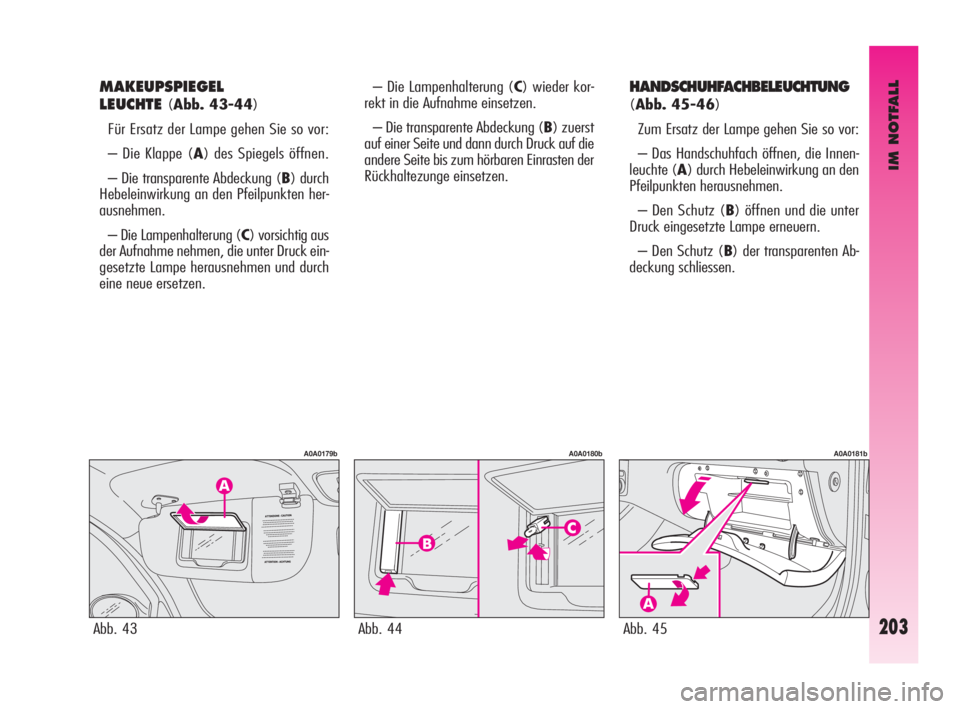

MAKEUPSPIEGEL
LEUCHTE
(Abb. 43-44)
Für Ersatz der Lampe gehen Sie so vor:
– Die Klappe (A) des Spiegels öffnen.
– Die transparente Abdeckung (B) durch
Hebeleinwirkung an den Pfeilpunkten her-
ausnehmen.
– Die Lampenhalterung (C) vorsichtig aus
der Aufnahme nehmen, die unter Druck ein-
gesetzte Lampe herausnehmen und durch
eine neue ersetzen.– Die Lampenhalterung (C) wieder kor-
rekt in die Aufnahme einsetzen.
– Die transparente Abdeckung (B) zuerst
auf einer Seite und dann durch Druck auf die
andere Seite bis zum hörbaren Einrasten der
Rückhaltezunge einsetzen.
Abb. 43
A0A0179b
Abb. 44
A0A0180b
HANDSCHUHFACHBELEUCHTUNG
(Abb. 45-46)
Zum Ersatz der Lampe gehen Sie so vor:
– Das Handschuhfach öffnen, die Innen-
leuchte (A) durch Hebeleinwirkung an den
Pfeilpunkten herausnehmen.
– Den Schutz (B) öffnen und die unter
Druck eingesetzte Lampe erneuern.
– Den Schutz (B) der transparenten Ab-
deckung schliessen.
Abb. 45
A0A0181b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 203

IM NOTFALL
204

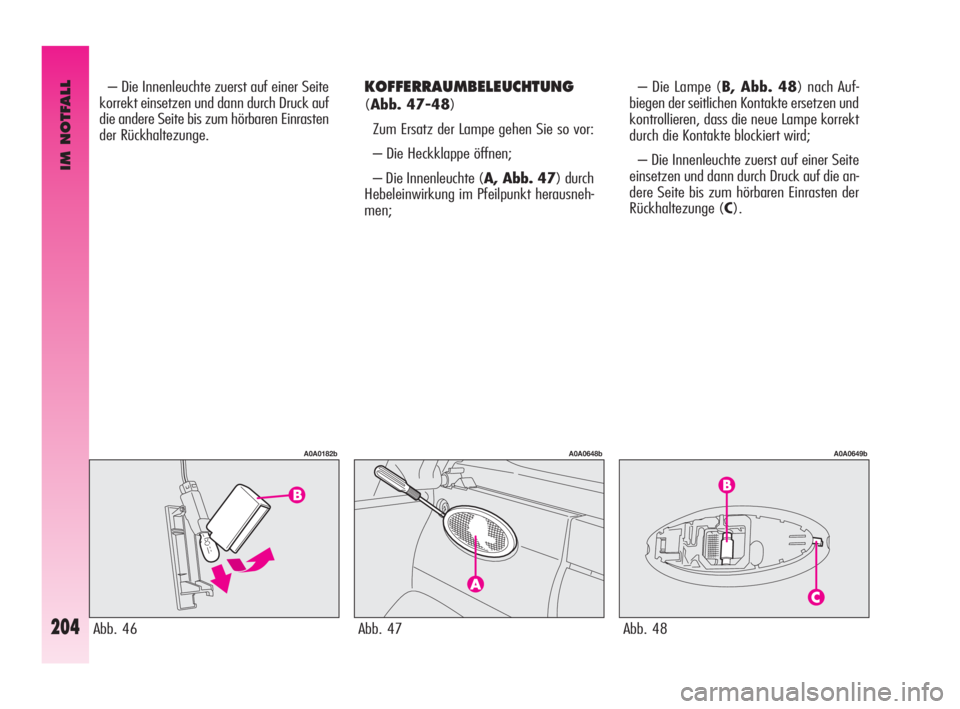

KOFFERRAUMBELEUCHTUNG
(Abb. 47-48)
Zum Ersatz der Lampe gehen Sie so vor:
– Die Heckklappe öffnen;
– Die Innenleuchte (A, Abb. 47) durch
Hebeleinwirkung im Pfeilpunkt herausneh-
men; – Die Innenleuchte zuerst auf einer Seite
korrekt einsetzen und dann durch Druck auf
die andere Seite bis zum hörbaren Einrasten
der Rückhaltezunge.– Die Lampe (B, Abb. 48) nach Auf-
biegen der seitlichen Kontakte ersetzen und
kontrollieren, dass die neue Lampe korrekt
durch die Kontakte blockiert wird;
– Die Innenleuchte zuerst auf einer Seite
einsetzen und dann durch Druck auf die an-
dere Seite bis zum hörbaren Einrasten der
Rückhaltezunge (C).
Abb. 46
A0A0182b
Abb. 47
A0A0648b
Abb. 48
A0A0649b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 204

IM NOTFALL
205

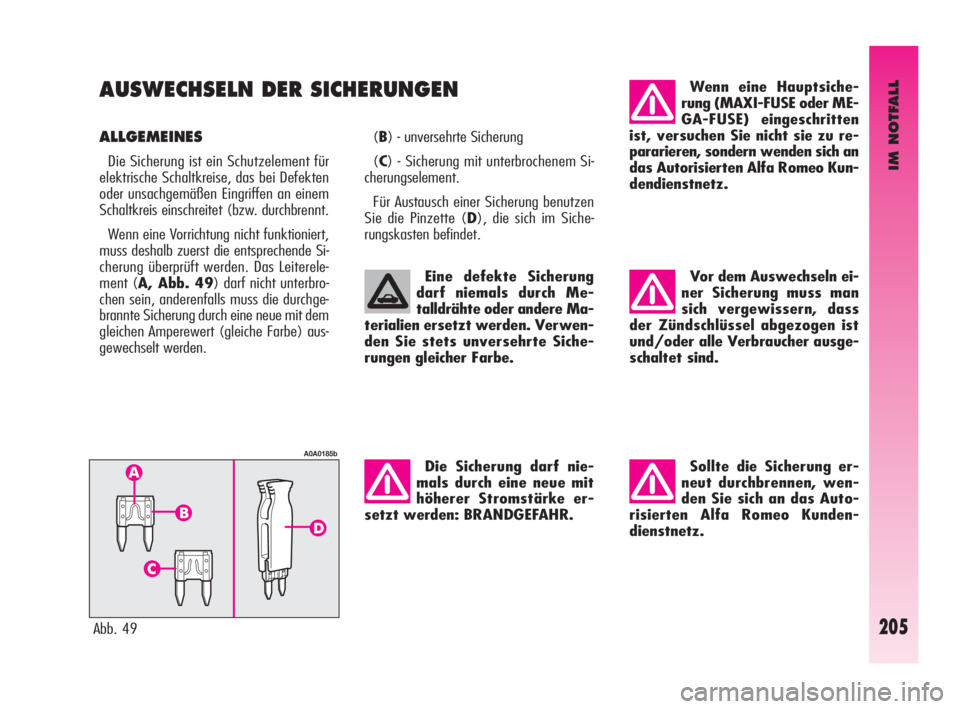

AUSWECHSELN DER SICHERUNGEN
ALLGEMEINES
Die Sicherung ist ein Schutzelement für
elektrische Schaltkreise, das bei Defekten
oder unsachgemäßen Eingriffen an einem
Schaltkreis einschreitet (bzw. durchbrennt.
Wenn eine Vorrichtung nicht funktioniert,
muss deshalb zuerst die entsprechende Si-
cherung überprüft werden. Das Leiterele-
ment (A, Abb. 49) darf nicht unterbro-
chen sein, anderenfalls muss die durchge-
brannte Sicherung durch eine neue mit dem
gleichen Amperewert (gleiche Farbe) aus-
gewechselt werden.(B) - unversehrte Sicherung
(C) - Sicherung mit unterbrochenem Si-
cherungselement.
Für Austausch einer Sicherung benutzen
Sie die Pinzette (D), die sich im Siche-
rungskasten befindet.
Abb. 49
A0A0185b
Eine defekte Sicherung
darf niemals durch Me-
talldrähte oder andere Ma-
terialien ersetzt werden. Verwen-
den Sie stets unversehrte Siche-
rungen gleicher Farbe.
Die Sicherung darf nie-
mals durch eine neue mit
höherer Stromstärke er-
setzt werden: BRANDGEFAHR.
Wenn eine Hauptsiche-
rung (MAXI-FUSE oder ME-
GA-FUSE) eingeschritten
ist, versuchen Sie nicht sie zu re-
pararieren, sondern wenden sich an
das Autorisierten Alfa Romeo Kun-
dendienstnetz.
Vor dem Auswechseln ei-
ner Sicherung muss man
sich vergewissern, dass
der Zündschlüssel abgezogen ist
und/oder alle Verbraucher ausge-
schaltet sind.
Sollte die Sicherung er-
neut durchbrennen, wen-
den Sie sich an das Auto-
risierten Alfa Romeo Kunden-
dienstnetz.
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 205

IM NOTFALL
206

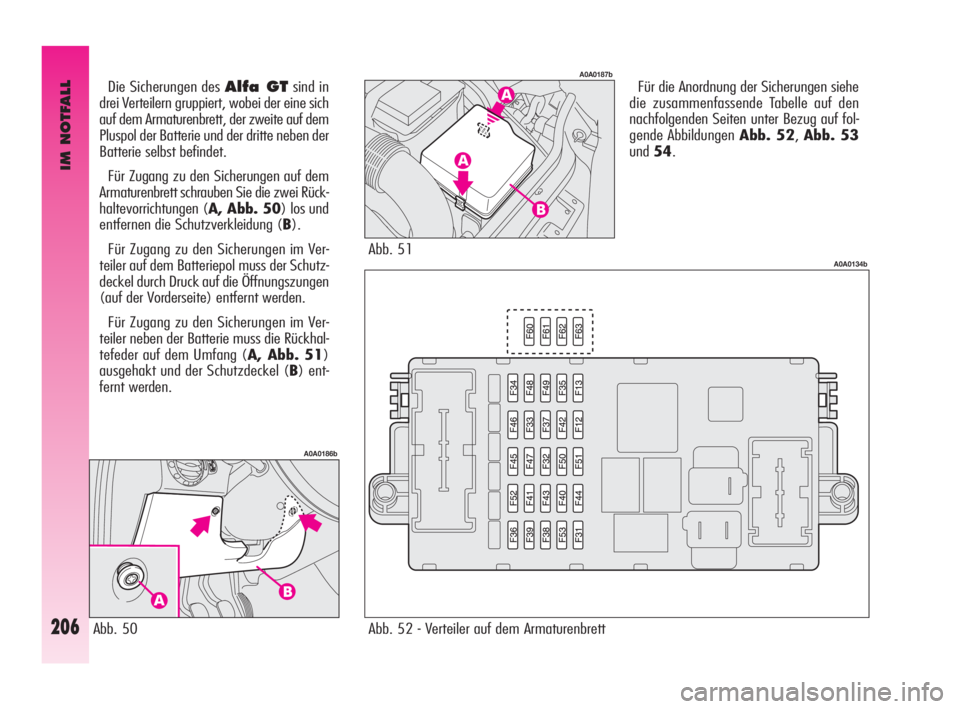

Für die Anordnung der Sicherungen siehe
die zusammenfassende Tabelle auf den
nachfolgenden Seiten unter Bezug auf fol-
gende Abbildungen Abb. 52,Abb. 53
und54. Die Sicherungen des Alfa GTsind in
drei Verteilern gruppiert, wobei der eine sich
auf dem Armaturenbrett, der zweite auf dem
Pluspol der Batterie und der dritte neben der
Batterie selbst befindet.
Für Zugang zu den Sicherungen auf dem
Armaturenbrett schrauben Sie die zwei Rück-
haltevorrichtungen (A, Abb. 50) los und
entfernen die Schutzverkleidung (B).
Für Zugang zu den Sicherungen im Ver-
teiler auf dem Batteriepol muss der Schutz-
deckel durch Druck auf die Öffnungszungen
(auf der Vorderseite) entfernt werden.
Für Zugang zu den Sicherungen im Ver-
teiler neben der Batterie muss die Rückhal-
tefeder auf dem Umfang (A, Abb. 51)
ausgehakt und der Schutzdeckel (B) ent-
fernt werden.
Abb. 50
A0A0186b
Abb. 51
A0A0187b
Abb. 52 - Verteiler auf dem Armaturenbrett
A0A0134b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 206

IM NOTFALL
207
Abb. 53 - Verteiler neben der Batterie
A0A0137b
Abb. 54 - Verteiler auf dem Pluspol der Batterie
A0A0215b
179-215 Alfa GT Q2 TED 7-07-2008 14:04 Pagina 207

IM NOTFALL
208
30
30
10
7,5
15
7,5
7,5 F03 (MAXI-FUSE)
F73 (MAXI-FUSE)
F13
F31
F39
F19
F31
VERBRAUCHER ABBILDUNG SICHERUNG AMPERE
10
10
10
10
10
15
10
7,5
10 F53
F12
F13
F14
F15
F30
F37
F35
F53
LEUCHTE ABBILDUNG SICHERUNG AMPERE

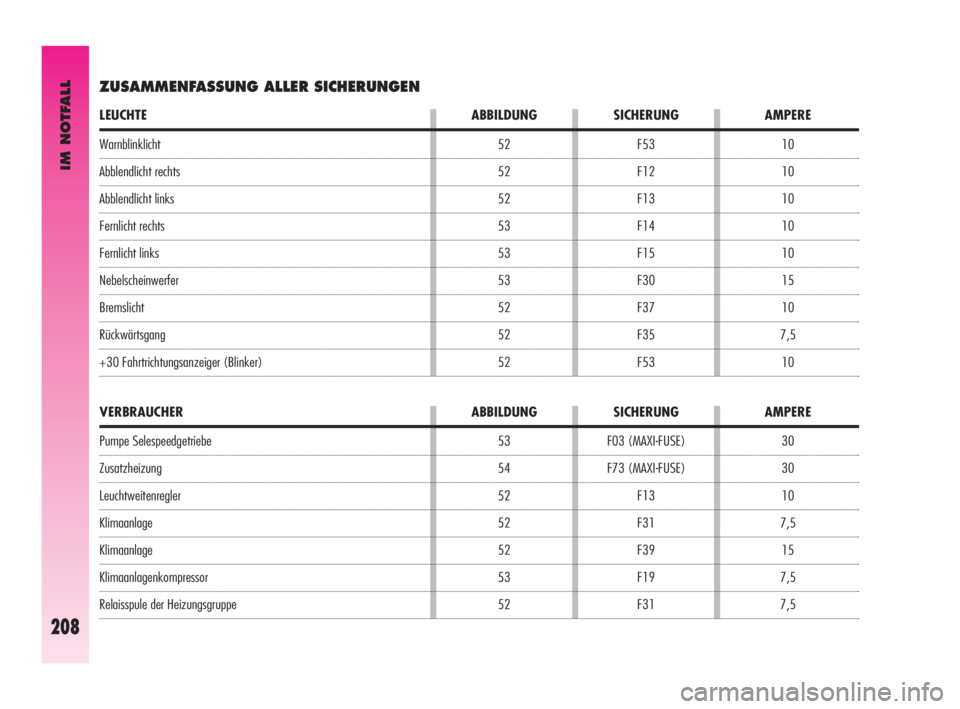

ZUSAMMENFASSUNG ALLER SICHERUNGEN
Pumpe Selespeedgetriebe
Zusatzheizung
Leuchtweitenregler
Klimaanlage
Klimaanlage
Klimaanlagenkompressor
Relaisspule der Heizungsgruppe52
52
52
53
53
53
52
52
52
53
54
52
52
52
53
52
Warnblinklicht
Abblendlicht rechts
Abblendlicht links
Fernlicht rechts
Fernlicht links
Nebelscheinwerfer
Bremslicht
Rückwärtsgang
+30 Fahrtrichtungsanzeiger (Blinker)
