40WEGWIJS IN UW AUTO

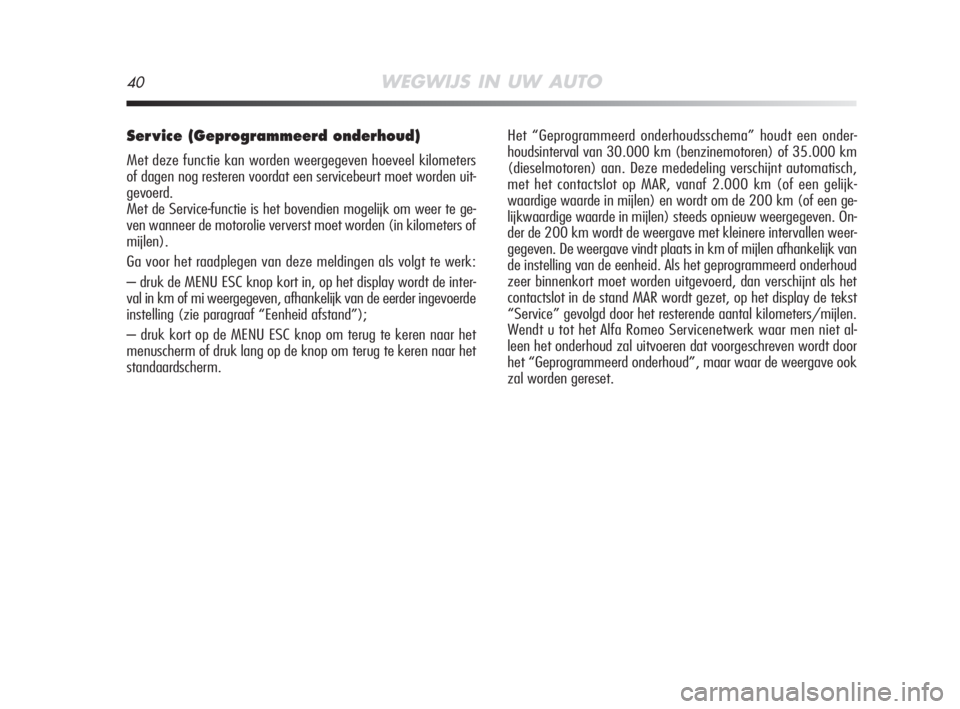

Ser vice (Geprogrammeerd onderhoud)
Met deze functie kan worden weergegeven hoeveel kilometers
of dagen nog resteren voordat een servicebeurt moet worden uit-
gevoerd.
Met de Service-functie is het bovendien mogelijk om weer te ge-
ven wanneer de motorolie ververst moet worden (in kilometers of
mijlen).
Ga voor het raadplegen van deze meldingen als volgt te werk:
– druk de MENU ESC knop kort in, op het display wordt de inter-
val in km of mi weergegeven, afhankelijk van de eerder ingevoerde
instelling (zie paragraaf “Eenheid afstand”);
– druk kort op de MENU ESC knop om terug te keren naar het
menuscherm of druk lang op de knop om terug te keren naar het
standaardscherm.Het “Geprogrammeerd onderhoudsschema” houdt een onder-
houdsinterval van 30.000 km (benzinemotoren) of 35.000 km
(dieselmotoren) aan. Deze mededeling verschijnt automatisch,
met het contactslot op MAR, vanaf 2.000 km (of een gelijk-
waardige waarde in mijlen) en wordt om de 200 km (of een ge-
lijkwaardige waarde in mijlen) steeds opnieuw weergegeven. On-
der de 200 km wordt de weergave met kleinere intervallen weer-
gegeven. De weergave vindt plaats in km of mijlen afhankelijk van
de instelling van de eenheid. Als het geprogrammeerd onderhoud
zeer binnenkort moet worden uitgevoerd, dan verschijnt als het
contactslot in de stand MAR wordt gezet, op het display de tekst
“Service” gevolgd door het resterende aantal kilometers/mijlen.
Wendt u tot het Alfa Romeo Servicenetwerk waar men niet al-
leen het onderhoud zal uitvoeren dat voorgeschreven wordt door
het “Geprogrammeerd onderhoud”, maar waar de weergave ook
zal worden gereset.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 40
Page 42 of 250
WEGWIJS IN UW AUTO41
1
Airbags passagier (in-/uitschakelen
Front- en zij-airbags passagierszijde
(Sidebags)
Met deze functie kan de passagiersairbag worden in-/uitgescha-
keld.
Ga als volgt te werk:
– druk op de MENU ESC knop, selecteer op het display (Bag pass:
Off) (om uit te schakelen) of (BAG pass: On) (om in te schake-
len) door de + en – knoppen in te drukken, druk nogmaals op
de MENU ESC knop;
– op het display verschijnt een bevestiging;
– kies in het menu met de + of – knop (Ja) (om het in-/uitscha-
kelen te bevestigen) of (Nee) (om niet te bevestigen);
– druk kort op de MENU ESC knop, er verschijnt een bevestiging
van de keuze en er wordt teruggekeerd naar het menuscherm of
druk de knop lang in om terug te keren naar het standaardscherm
zonder op te slaan.
Dag-dimlicht (DRL)
Met deze functie kan het dag-dimlicht worden in- en uitgeschakeld.
Ga voor het in- of uitschakelen van deze functie als volgt te werk:
– druk kort op de knop MENU ESC; op het display verschijnt een
submenu;
– druk de MENU ESC knop kort in, op het display wordt knippe-
rend On of Off weergegeven, afhankelijk van de eerder ingevoer-
de instelling;
– druk op de + of – knop om de keuze uit te voeren;
– druk kort op de MENU ESC knop om terug te keren naar het sub-
menuscherm of druk lang op de knop om terug te keren naar het
hoofdmenuscherm zonder op te slaan;
– druk nogmaals lang op MENU ESC om terug te keren naar het
standaardscherm of het hoofdmenuscherm afhankelijk van het
menuscherm dat wordt weergegeven.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 41
Page 43 of 250
42WEGWIJS IN UW AUTO

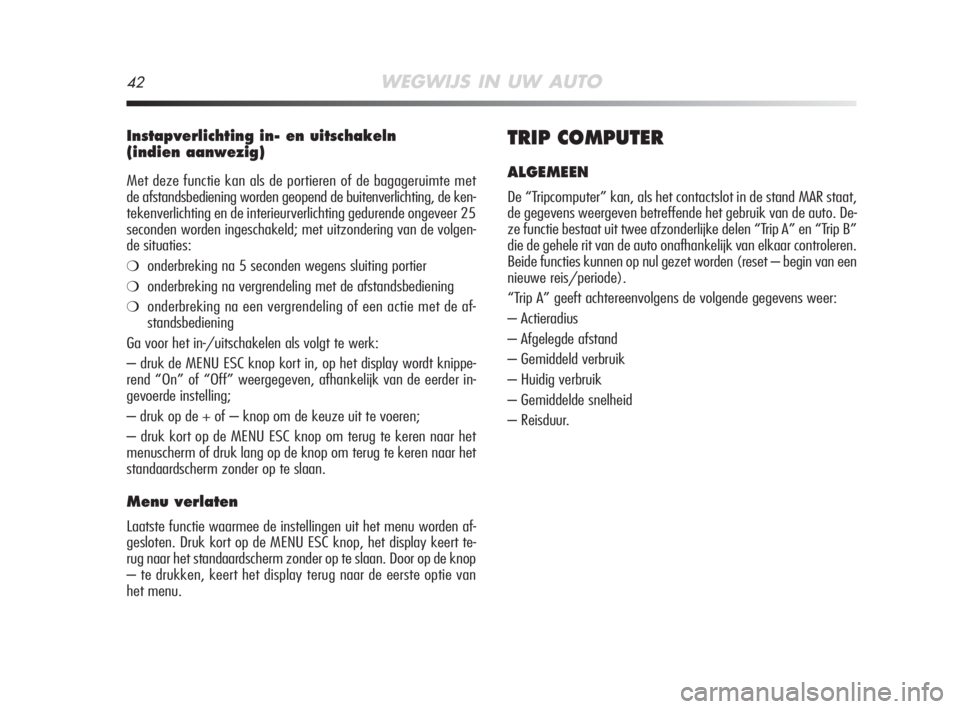

Instapverlichting in- en uitschakeln
(indien aanwezig)
Met deze functie kan als de portieren of de bagageruimte met
de afstandsbediening worden geopend de buitenverlichting, de ken-
tekenverlichting en de interieurverlichting gedurende ongeveer 25
seconden worden ingeschakeld; met uitzondering van de volgen-
de situaties:
❍onderbreking na 5 seconden wegens sluiting portier
❍onderbreking na vergrendeling met de afstandsbediening
❍onderbreking na een vergrendeling of een actie met de af-
standsbediening
Ga voor het in-/uitschakelen als volgt te werk:
– druk de MENU ESC knop kort in, op het display wordt knippe-
rend “On” of “Off” weergegeven, afhankelijk van de eerder in-
gevoerde instelling;
– druk op de + of – knop om de keuze uit te voeren;
– druk kort op de MENU ESC knop om terug te keren naar het
menuscherm of druk lang op de knop om terug te keren naar het
standaardscherm zonder op te slaan.
Menu verlaten
Laatste functie waarmee de instellingen uit het menu worden af-
gesloten. Druk kort op de MENU ESC knop, het display keert te-
rug naar het standaardscherm zonder op te slaan. Door op de knop
– te drukken, keert het display terug naar de eerste optie van
het menu.
TRIP COMPUTER
ALGEMEEN
De “Tripcomputer” kan, als het contactslot in de stand MAR staat,
de gegevens weergeven betreffende het gebruik van de auto. De-
ze functie bestaat uit twee afzonderlijke delen “Trip A” en “Trip B”
die de gehele rit van de auto onafhankelijk van elkaar controleren.
Beide functies kunnen op nul gezet worden (reset – begin van een
nieuwe reis/periode).
“Trip A” geeft achtereenvolgens de volgende gegevens weer:
– Actieradius
– Afgelegde afstand
– Gemiddeld verbruik
– Huidig verbruik
– Gemiddelde snelheid
– Reisduur.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 42
Page 44 of 250
WEGWIJS IN UW AUTO43
1

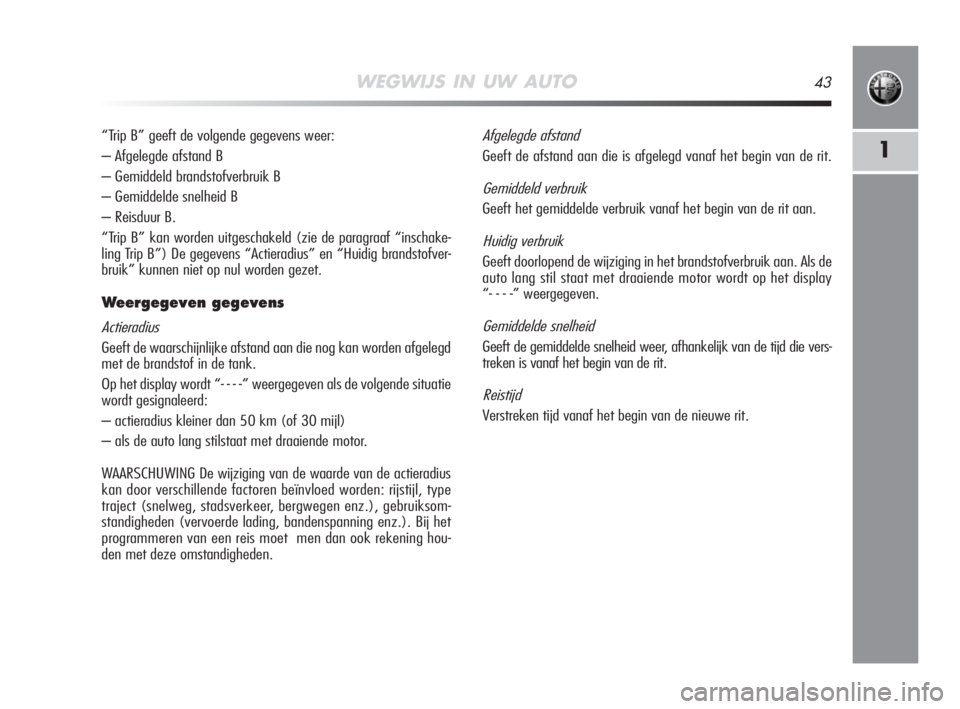

“Trip B” geeft de volgende gegevens weer:
– Afgelegde afstand B
– Gemiddeld brandstofverbruik B
– Gemiddelde snelheid B
– Reisduur B.
“Trip B” kan worden uitgeschakeld (zie de paragraaf “inschake-
ling Trip B”) De gegevens “Actieradius” en “Huidig brandstofver-
bruik” kunnen niet op nul worden gezet.
Weergegeven gegevens
Actieradius
Geeft de waarschijnlijke afstand aan die nog kan worden afgelegd
met de brandstof in de tank.
Op het display wordt “- - - -” weergegeven als de volgende situatie
wordt gesignaleerd:
– actieradius kleiner dan 50 km (of 30 mijl)
– als de auto lang stilstaat met draaiende motor.
WAARSCHUWING De wijziging van de waarde van de actieradius
kan door verschillende factoren beïnvloed worden: rijstijl, type
traject (snelweg, stadsverkeer, bergwegen enz.), gebruiksom-
standigheden (vervoerde lading, bandenspanning enz.). Bij het
programmeren van een reis moet men dan ook rekening hou-
den met deze omstandigheden.
Afgelegde afstand
Geeft de afstand aan die is afgelegd vanaf het begin van de rit.
Gemiddeld verbruik
Geeft het gemiddelde verbruik vanaf het begin van de rit aan.
Huidig verbruik
Geeft doorlopend de wijziging in het brandstofverbruik aan. Als de
auto lang stil staat met draaiende motor wordt op het display
“- - - -” weergegeven.
Gemiddelde snelheid
Geeft de gemiddelde snelheid weer, afhankelijk van de tijd die vers-
treken is vanaf het begin van de rit.
Reistijd
Verstreken tijd vanaf het begin van de nieuwe rit.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 43
Page 45 of 250
44WEGWIJS IN UW AUTO

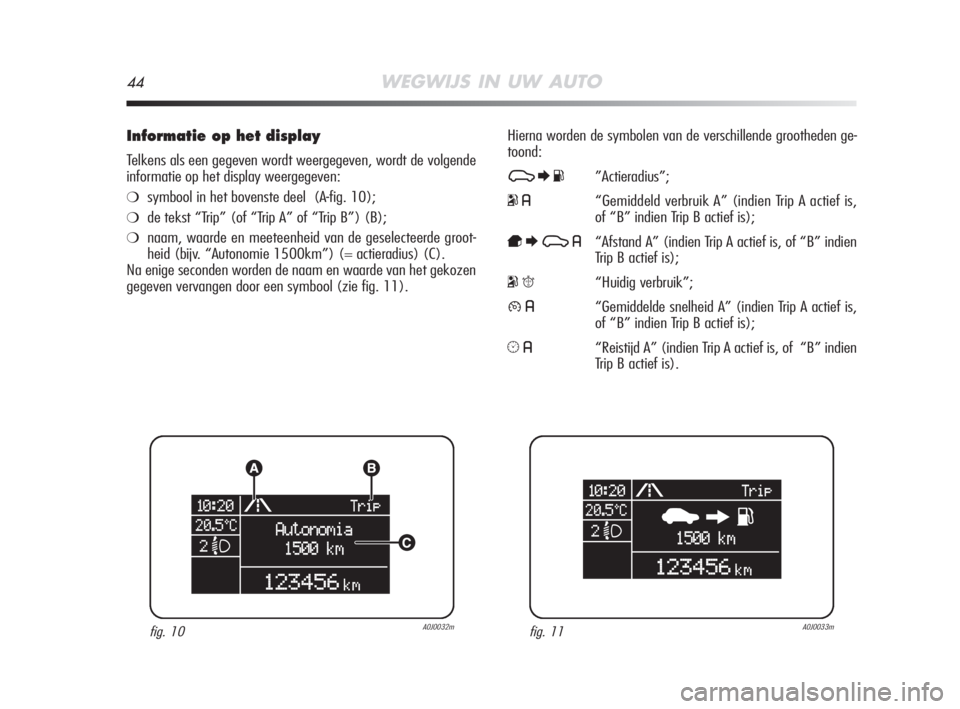

Informatie op het display
Telkens als een gegeven wordt weergegeven, wordt de volgende
informatie op het display weergegeven:
❍symbool in het bovenste deel (A-fig. 10);
❍de tekst “Trip” (of “Trip A” of “Trip B”) (B);
❍naam, waarde en meeteenheid van de geselecteerde groot-
heid (bijv. “Autonomie 1500km”) (= actieradius) (C).
Na enige seconden worden de naam en waarde van het gekozen
gegeven vervangen door een symbool (zie fig. 11).Hierna worden de symbolen van de verschillende grootheden ge-
toond:
7EK”Actieradius”;
o6“Gemiddeld verbruik A” (indien Trip A actief is,
of “B” indien Trip B actief is);
pE7 6“Afstand A” (indien Trip A actief is, of “B” indien
Trip B actief is);
oq“Huidig verbruik”;
86“Gemiddelde snelheid A” (indien Trip A actief is,
of “B” indien Trip B actief is);
56“Reistijd A” (indien Trip A actief is, of “B” indien
Trip B actief is).
fig. 10A0J0032mfig. 11A0J0033m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 44
Page 46 of 250
WEGWIJS IN UW AUTO45
1

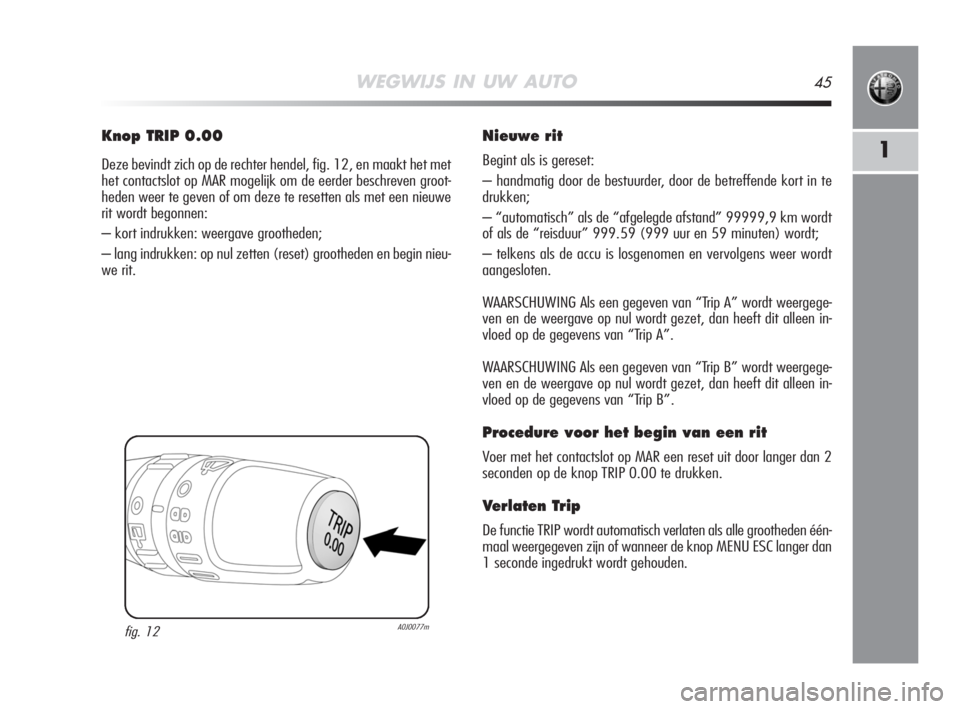

Knop TRIP 0.00
Deze bevindt zich op de rechter hendel, fig. 12, en maakt het met
het contactslot op MAR mogelijk om de eerder beschreven groot-
heden weer te geven of om deze te resetten als met een nieuwe
rit wordt begonnen:
– kort indrukken: weergave grootheden;
– lang indrukken: op nul zetten (reset) grootheden en begin nieu-
we rit.
Nieuwe rit
Begint als is gereset:
– handmatig door de bestuurder, door de betreffende kort in te
drukken;
– “automatisch” als de “afgelegde afstand” 99999,9 km wordt
of als de “reisduur” 999.59 (999 uur en 59 minuten) wordt;
– telkens als de accu is losgenomen en vervolgens weer wordt
aangesloten.
WAARSCHUWING Als een gegeven van “Trip A” wordt weergege-
ven en de weergave op nul wordt gezet, dan heeft dit alleen in-
vloed op de gegevens van “Trip A”.
WAARSCHUWING Als een gegeven van “Trip B” wordt weergege-
ven en de weergave op nul wordt gezet, dan heeft dit alleen in-
vloed op de gegevens van “Trip B”.
Procedure voor het begin van een rit
Voer met het contactslot op MAR een reset uit door langer dan 2
seconden op de knop TRIP 0.00 te drukken.
Verlaten Trip
De functie TRIP wordt automatisch verlaten als alle grootheden één-
maal weergegeven zijn of wanneer de knop MENU ESC langer dan
1 seconde ingedrukt wordt gehouden.
fig. 12A0J0077m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 45
Page 47 of 250
46WEGWIJS IN UW AUTO

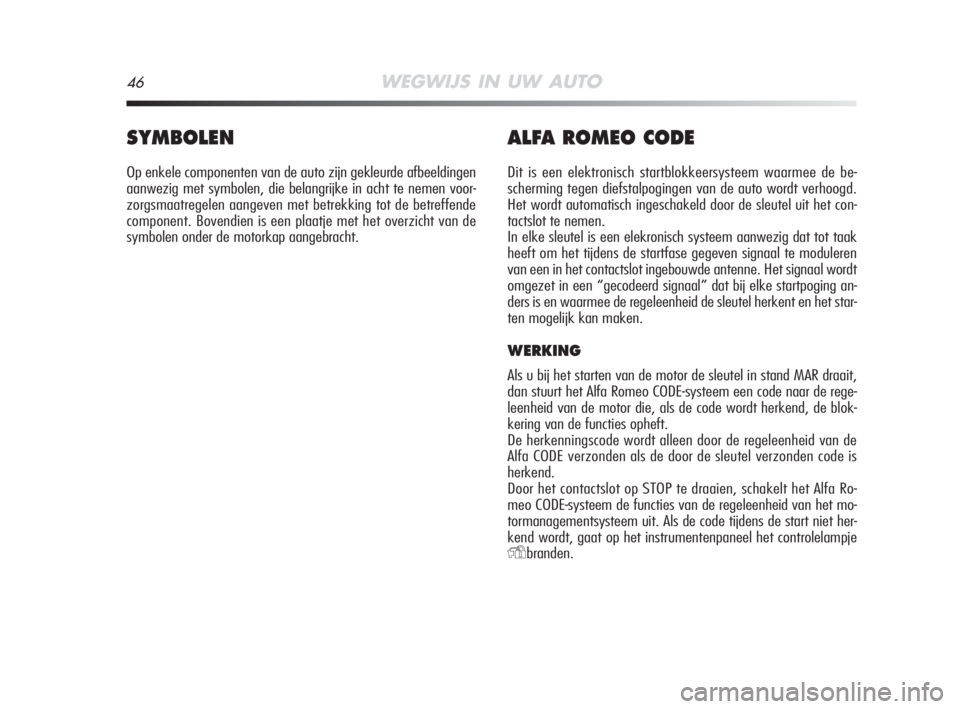

SYMBOLEN
Op enkele componenten van de auto zijn gekleurde afbeeldingen
aanwezig met symbolen, die belangrijke in acht te nemen voor-
zorgsmaatregelen aangeven met betrekking tot de betreffende
component. Bovendien is een plaatje met het overzicht van de
symbolen onder de motorkap aangebracht.
ALFA ROMEO CODE
Dit is een elektronisch startblokkeersysteem waarmee de be-
scherming tegen diefstalpogingen van de auto wordt verhoogd.
Het wordt automatisch ingeschakeld door de sleutel uit het con-
tactslot te nemen.
In elke sleutel is een elekronisch systeem aanwezig dat tot taak
heeft om het tijdens de startfase gegeven signaal te moduleren
van een in het contactslot ingebouwde antenne. Het signaal wordt
omgezet in een “gecodeerd signaal” dat bij elke startpoging an-
ders is en waarmee de regeleenheid de sleutel herkent en het star-
ten mogelijk kan maken.
WERKING
Als u bij het starten van de motor de sleutel in stand MAR draait,
dan stuurt het Alfa Romeo CODE-systeem een code naar de rege-
leenheid van de motor die, als de code wordt herkend, de blok-
kering van de functies opheft.
De herkenningscode wordt alleen door de regeleenheid van de
Alfa CODE verzonden als de door de sleutel verzonden code is
herkend.
Door het contactslot op STOP te draaien, schakelt het Alfa Ro-
meo CODE-systeem de functies van de regeleenheid van het mo-
tormanagementsysteem uit. Als de code tijdens de start niet her-
kend wordt, gaat op het instrumentenpaneel het controlelampje
Ybranden.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 46
Page 48 of 250
WEGWIJS IN UW AUTO47
1

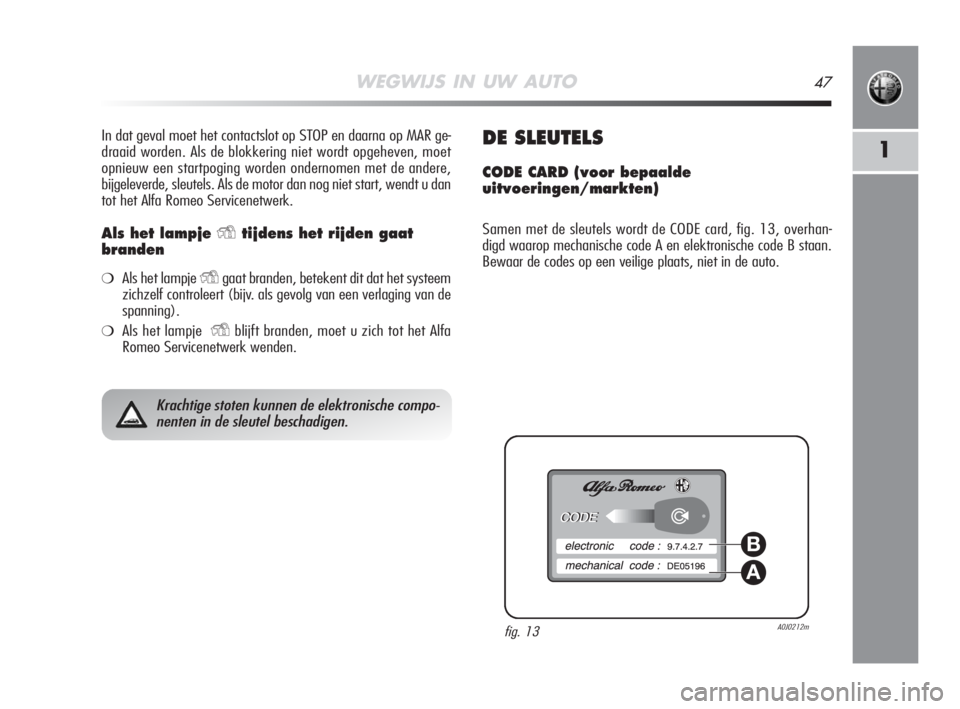

In dat geval moet het contactslot op STOP en daarna op MAR ge-
draaid worden. Als de blokkering niet wordt opgeheven, moet
opnieuw een startpoging worden ondernomen met de andere,
bijgeleverde, sleutels. Als de motor dan nog niet start, wendt u dan
tot het Alfa Romeo Servicenetwerk.
Als het lampje Ytijdens het rijden gaat
branden
❍Als het lampje Ygaat branden, betekent dit dat het systeem
zichzelf controleert (bijv. als gevolg van een verlaging van de
spanning).
❍Als het lampjeYblijft branden, moet u zich tot het Alfa
Romeo Servicenetwerk wenden.
DE SLEUTELS
CODE CARD (voor bepaalde
uitvoeringen/markten)
Samen met de sleutels wordt de CODE card, fig. 13, overhan-
digd waarop mechanische code A en elektronische code B staan.
Bewaar de codes op een veilige plaats, niet in de auto.
Krachtige stoten kunnen de elektronische compo-
nenten in de sleutel beschadigen.
fig. 13A0J0212m
A
B
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 47
Page 49 of 250

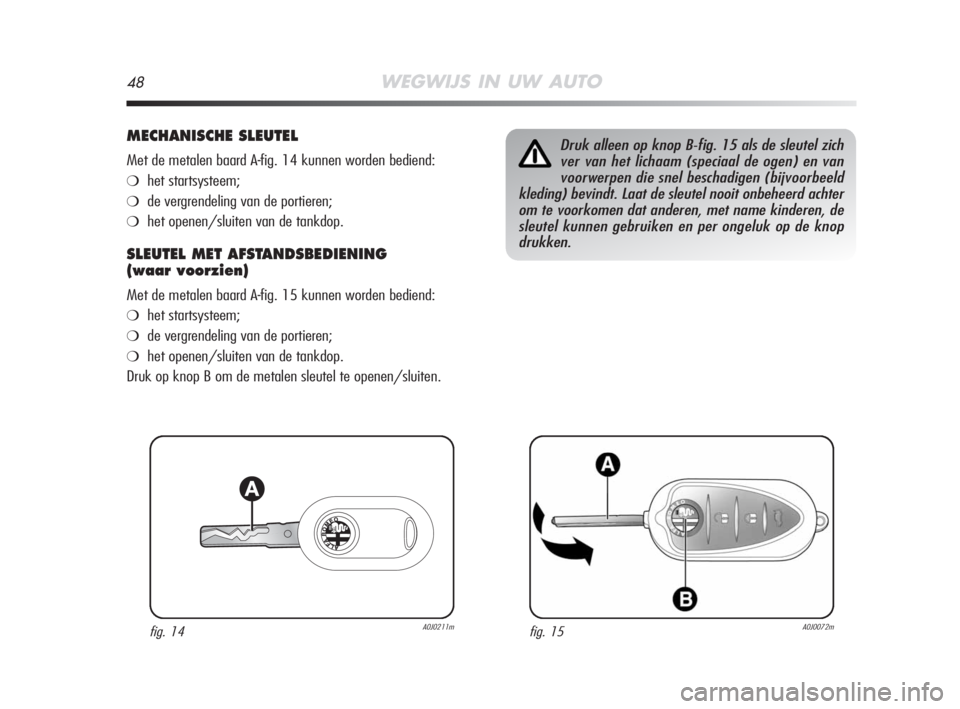

48WEGWIJS IN UW AUTO
MECHANISCHE SLEUTEL
Met de metalen baard A-fig. 14 kunnen worden bediend:
❍het startsysteem;
❍de vergrendeling van de portieren;
❍het openen/sluiten van de tankdop.
SLEUTEL MET AFSTANDSBEDIENING
(waar voorzien)
Met de metalen baard A-fig. 15 kunnen worden bediend:
❍het startsysteem;
❍de vergrendeling van de portieren;
❍het openen/sluiten van de tankdop.
Druk op knop B om de metalen sleutel te openen/sluiten.
fig. 14A0J0211mfig. 15A0J0072m
Druk alleen op knop B-fig. 15 als de sleutel zich
ver van het lichaam (speciaal de ogen) en van
voorwerpen die snel beschadigen (bijvoorbeeld
kleding) bevindt. Laat de sleutel nooit onbeheerd achter
om te voorkomen dat anderen, met name kinderen, de
sleutel kunnen gebruiken en per ongeluk op de knop
drukken.
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 48
Page 50 of 250

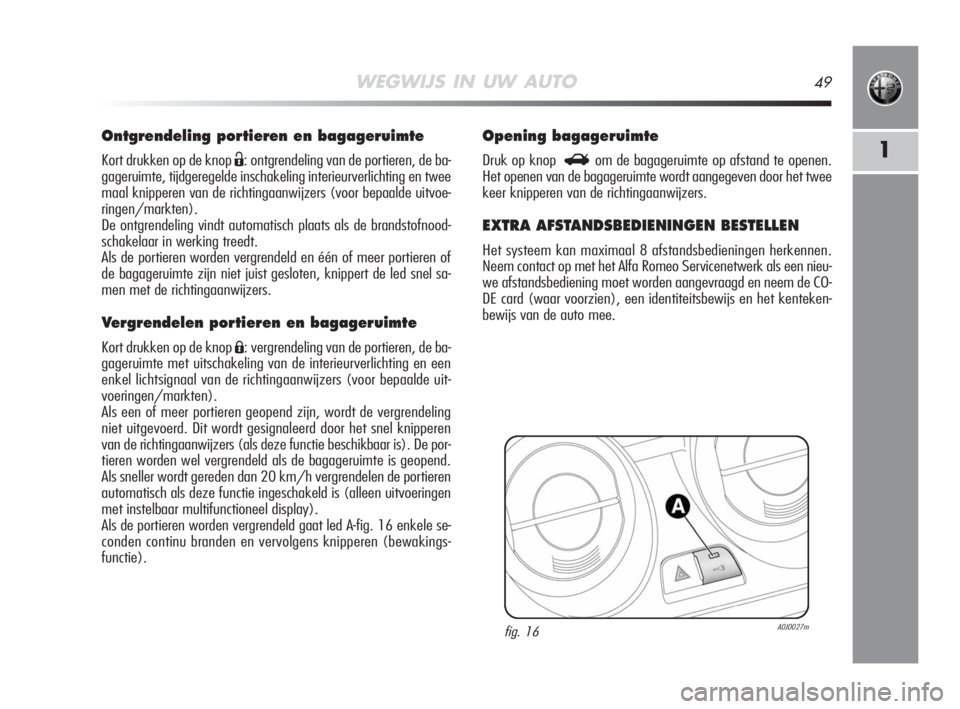

WEGWIJS IN UW AUTO49
1
Ontgrendeling portieren en bagageruimte
Kort drukken op de knop Ë: ontgrendeling van de portieren, de ba-
gageruimte, tijdgeregelde inschakeling interieurverlichting en twee
maal knipperen van de richtingaanwijzers (voor bepaalde uitvoe-
ringen/markten).
De ontgrendeling vindt automatisch plaats als de brandstofnood-
schakelaar in werking treedt.
Als de portieren worden vergrendeld en één of meer portieren of
de bagageruimte zijn niet juist gesloten, knippert de led snel sa-
men met de richtingaanwijzers.
Vergrendelen portieren en bagageruimte
Kort drukken op de knop Á: vergrendeling van de portieren, de ba-
gageruimte met uitschakeling van de interieurverlichting en een
enkel lichtsignaal van de richtingaanwijzers (voor bepaalde uit-
voeringen/markten).
Als een of meer portieren geopend zijn, wordt de vergrendeling
niet uitgevoerd. Dit wordt gesignaleerd door het snel knipperen
van de richtingaanwijzers (als deze functie beschikbaar is). De por-
tieren worden wel vergrendeld als de bagageruimte is geopend.
Als sneller wordt gereden dan 20 km/h vergrendelen de portieren
automatisch als deze functie ingeschakeld is (alleen uitvoeringen
met instelbaar multifunctioneel display).
Als de portieren worden vergrendeld gaat led A-fig. 16 enkele se-
conden continu branden en vervolgens knipperen (bewakings-
functie).
Opening bagageruimte
Druk op knop Rom de bagageruimte op afstand te openen.
Het openen van de bagageruimte wordt aangegeven door het twee
keer knipperen van de richtingaanwijzers.
EXTRA AFSTANDSBEDIENINGEN BESTELLEN
Het systeem kan maximaal 8 afstandsbedieningen herkennen.
Neem contact op met het Alfa Romeo Servicenetwerk als een nieu-
we afstandsbediening moet worden aangevraagd en neem de CO-
DE card (waar voorzien), een identiteitsbewijs en het kenteken-
bewijs van de auto mee.
fig. 16A0J0027m
001-126 Alfa NL MiTo 7-07-2008 9:44 Pagina 49
