180W RAZIE AWARII

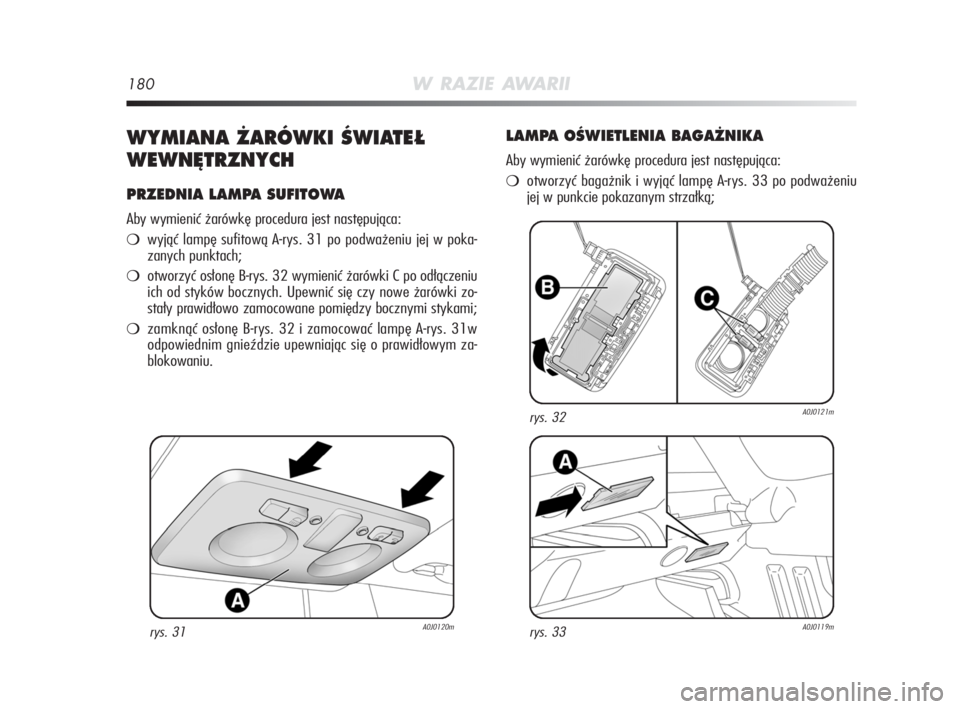

WYMIANA ˚ARÓWKI ÂWIATE¸
WEWN¢TRZNYCH
PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówkę procedura jest następująca:
wyjąć lampę sufitową A-rys. 31 po podważeniu jej w poka-
zanych punktach;
otworzyć osłonę B-rys. 32 wymienić żarówki C po odłączeniu
ich od styków bocznych. Upewnić się czy nowe żarówki zo-
stały prawidłowo zamocowane pomiędzy bocznymi stykami;
zamknąć osłonę B-rys. 32 i zamocować lampę A-rys. 31w
odpowiednim gnieździe upewniając się o prawidłowym za-
blokowaniu.
LAMPA OÂWIETLENIA BAGA˚NIKA
Aby wymienić żarówkę procedura jest następująca:
otworzyć bagażnik i wyjąć lampę A-rys. 33 po podważeniu
jej w punkcie pokazanym strzałką;
rys. 31A0J0120m
rys. 32A0J0121m
rys. 33A0J0119m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 180

W RAZIE AWARII181
4

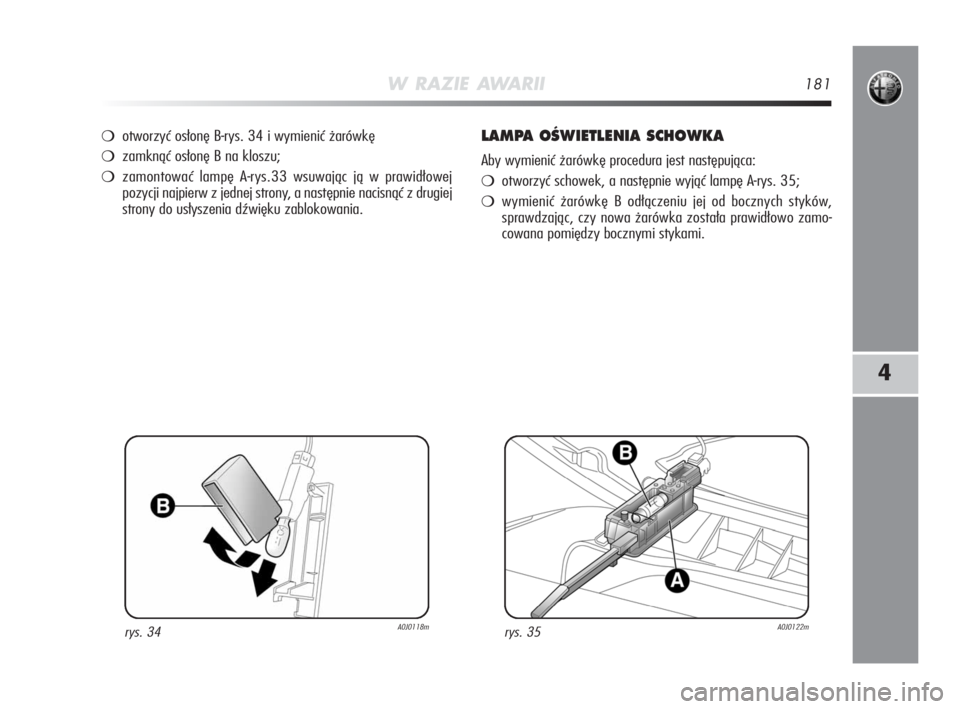

otworzyć osłonę B-rys. 34 i wymienić żarówkę
zamknąć osłonę B na kloszu;
zamontować lampę A-rys.33 wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisnąć z drugiej
strony do usłyszenia dźwięku zablokowania.
LAMPA OÂWIETLENIA SCHOWKA
Aby wymienić żarówkę procedura jest następująca:
otworzyć schowek, a następnie wyjąć lampę A-rys. 35;
wymienić żarówkę B odłączeniu jej od bocznych styków,
sprawdzając, czy nowa żarówka została prawidłowo zamo-
cowana pomiędzy bocznymi stykami.
rys. 34A0J0118mrys. 35A0J0122m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 181

182W RAZIE AWARII

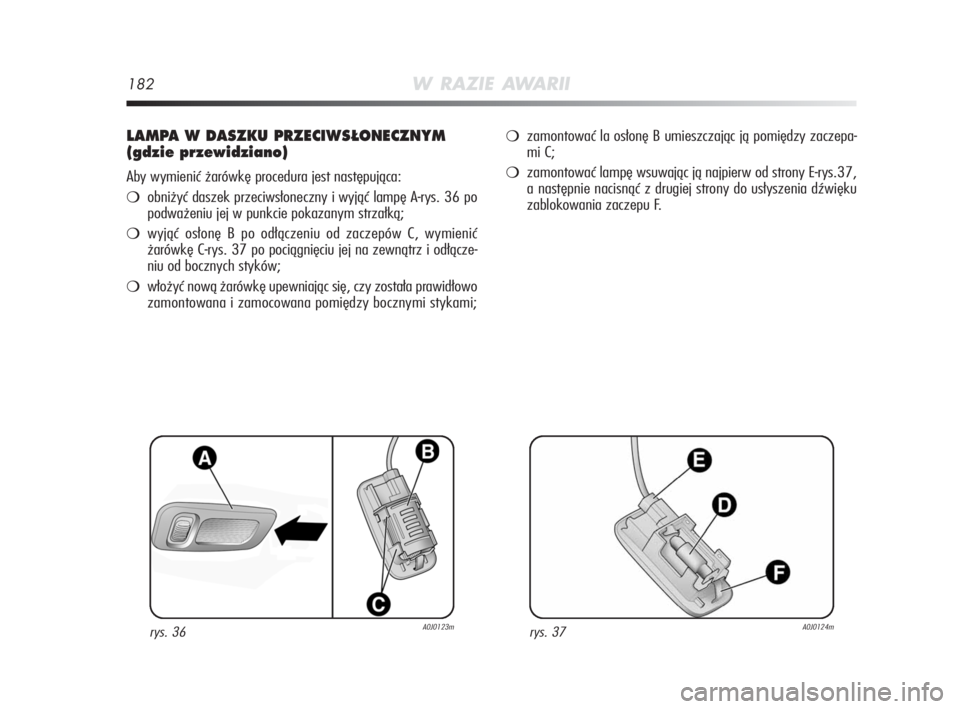

LAMPA W DASZKU PRZECIWS¸ONECZNYM
(gdzie przewidziano)
Aby wymienić żarówkę procedura jest następująca:
obniżyć daszek przeciwsłoneczny i wyjąć lampę A-rys. 36 po
podważeniu jej w punkcie pokazanym strzałką;
wyjąć osłonę B po odłączeniu od zaczepów C, wymienić
żarówkę C-rys. 37 po pociągnięciu jej na zewnątrz i odłącze-
niu od bocznych styków;
włożyć nową żarówkę upewniając się, czy została prawidłowo
zamontowana i zamocowana pomiędzy bocznymi stykami;
zamontować la osłonę B umieszczając ją pomiędzy zaczepa-
mi C;
zamontować lampę wsuwając ją najpierw od strony E-rys.37,
a następnie nacisnąć z drugiej strony do usłyszenia dźwięku
zablokowania zaczepu F.
rys. 36A0J0123mrys. 37A0J0124m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 182

W RAZIE AWARII183
4

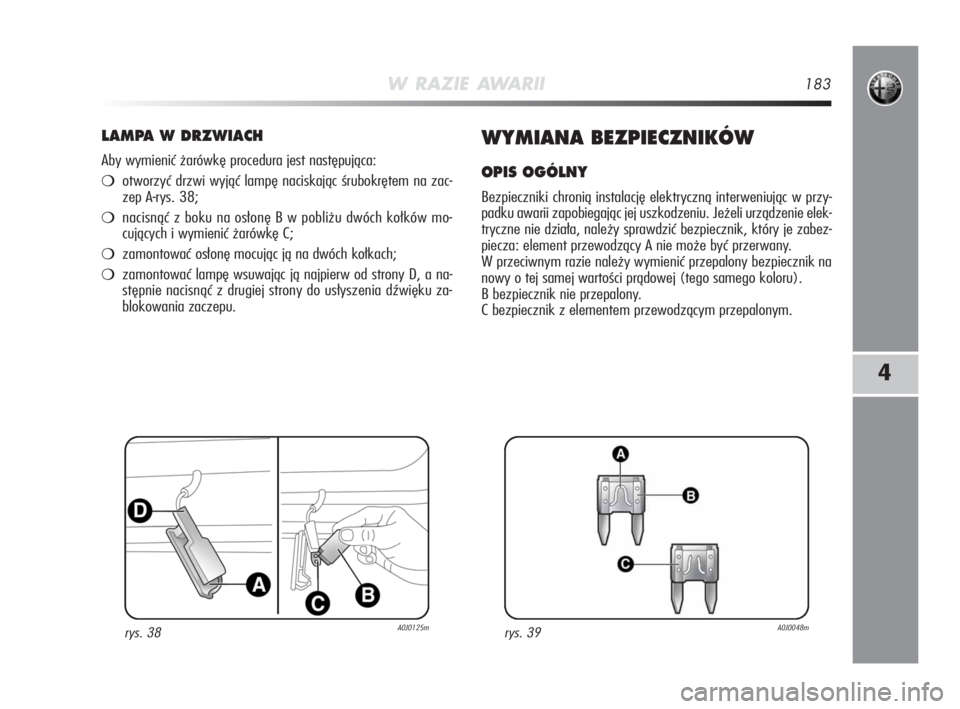

LAMPA W DRZWIACH
Aby wymienić żarówkę procedura jest następująca:
otworzyć drzwi wyjąć lampę naciskając śrubokrętem na zac-
zep A-rys. 38;
nacisnąć z boku na osłonę B w pobliżu dwóch kołków mo-
cujących i wymienić żarówkę C;
zamontować osłonę mocując ją na dwóch kołkach;
zamontować lampę wsuwając ją najpierw od strony D, a na-
stępnie nacisnąć z drugiej strony do usłyszenia dźwięku za-
blokowania zaczepu.
WYMIANA BEZPIECZNIKÓW
OPIS OGÓLNY
Bezpieczniki chronią instalację elektryczną interweniując w przy-
padku awarii zapobiegając jej uszkodzeniu. Jeżeli urządzenie elek-
tryczne nie działa, należy sprawdzić bezpiecznik, który je zabez-
piecza: element przewodzący A nie może być przerwany.
W przeciwnym razie należy wymienić przepalony bezpiecznik na
nowy o tej samej wartości prądowej (tego samego koloru).
B bezpiecznik nie przepalony.
C bezpiecznik z elementem przewodzącym przepalonym.
rys. 39A0J0048mrys. 38A0J0125m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 183

184W RAZIE AWARII

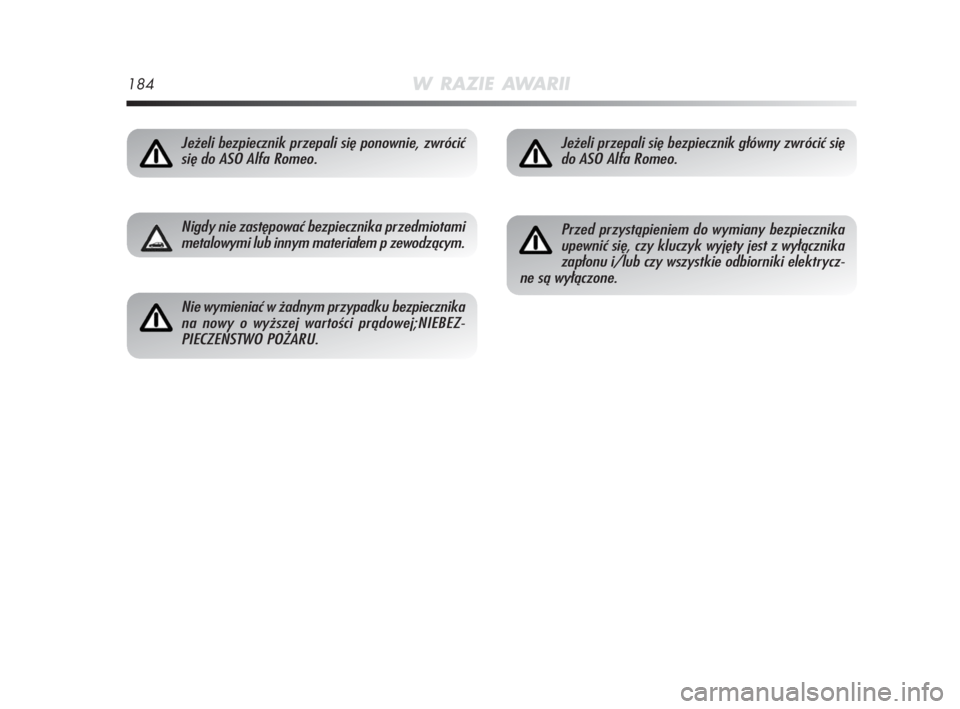

Jeżeli bezpiecznik przepali się ponownie, zwrócić
się do ASO Alfa Romeo.
Nigdy nie zastępować bezpiecznika przedmiotami
metalowymi lub innym materiałem p zewodzącym.
Nie wymieniać w żadnym przypadku bezpiecznika
na nowy o wyższej wartości prądowej;NIEBEZ-
PIECZEŃSTWO POŻARU.
Jeżeli przepali się bezpiecznik główny zwrócić się
do ASO Alfa Romeo.
Przed przystąpieniem do wymiany bezpiecznika
upewnić się, czy kluczyk wyjęty jest z wyłącznika
zapłonu i/lub czy wszystkie odbiorniki elektrycz-
ne są wyłączone.
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 184

W RAZIE AWARII185
4
rys. 41A0J0127m
W razie potrzeby umycia komory silnika zwracać
uwagę, aby nie kierować bezpośrednio dyszy wod-

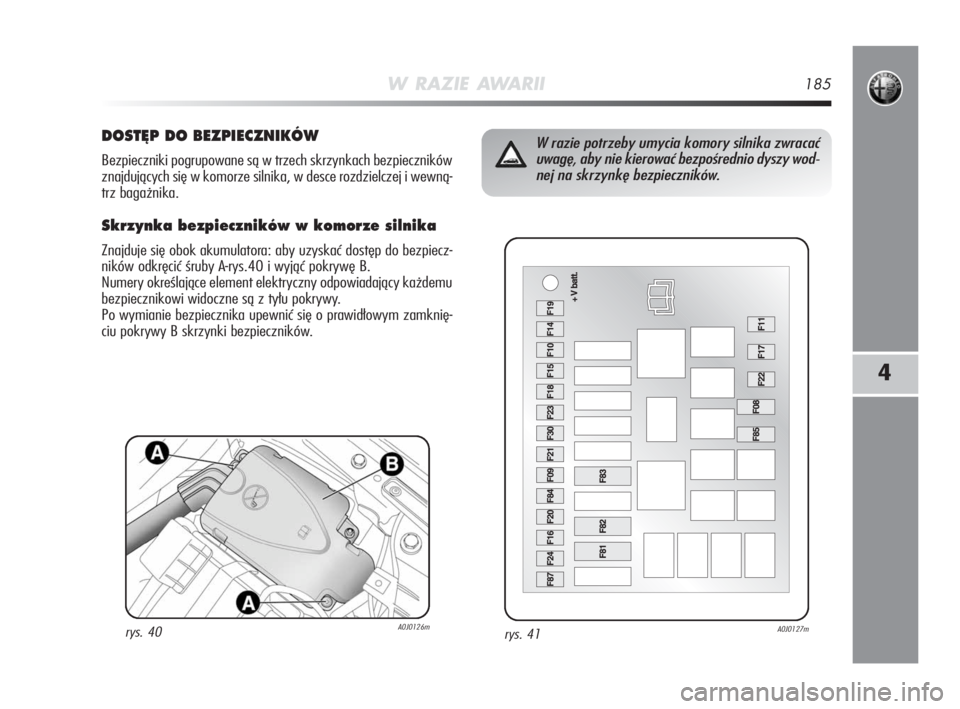

nej na skrzynkę bezpieczników.DOST¢P DO BEZPIECZNIKÓW
Bezpieczniki pogrupowane są w trzech skrzynkach bezpieczników
znajdujących się w komorze silnika, w desce rozdzielczej i wewną-
trz bagażnika.
Skrzynka bezpieczników w komorze silnika
Znajduje się obok akumulatora: aby uzyskać dostęp do bezpiecz-
ników odkręcić śruby A-rys.40 i wyjąć pokrywę B.
Numery określające element elektryczny odpowiadający każdemu
bezpiecznikowi widoczne są z tyłu pokrywy.
Po wymianie bezpiecznika upewnić się o prawidłowym zamknię-
ciu pokrywy B skrzynki bezpieczników.
rys. 40A0J0126m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 185

186W RAZIE AWARII

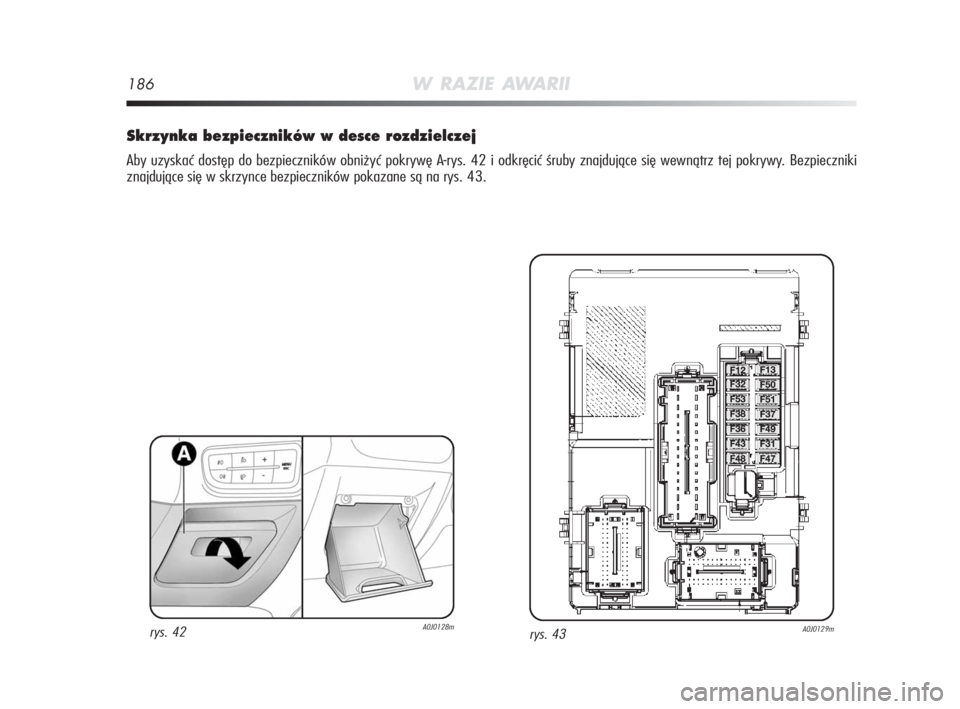

Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników obniżyć pokrywę A-rys. 42 i odkręcić śruby znajdujące się wewnątrz tej pokrywy. Bezpieczniki
znajdujące się w skrzynce bezpieczników pokazane są na rys. 43.
rys. 43A0J0129mrys. 42A0J0128m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 186

W RAZIE AWARII187
4

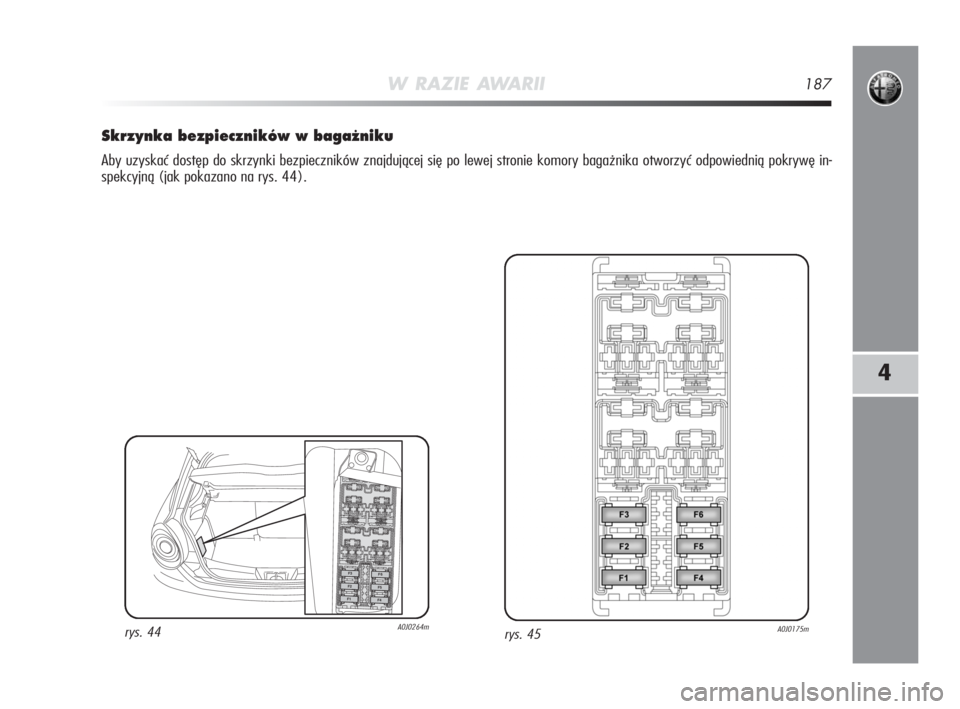

Skrzynka bezpieczników w baga˝niku
Aby uzyskać dostęp do skrzynki bezpieczników znajdującej się po lewej stronie komory bagażnika otworzyć odpowiednią pokrywę in-
spekcyjną (jak pokazano na rys. 44).
rys. 45A0J0175mrys. 44A0J0264m


159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 187

F14
F12
F13
F12
F13
F30
F37
F51
F32
188W RAZIE AWARII
41
43
43
43
43
41
43
43
4315
7,5
7,5
15
15
15
5
5
5

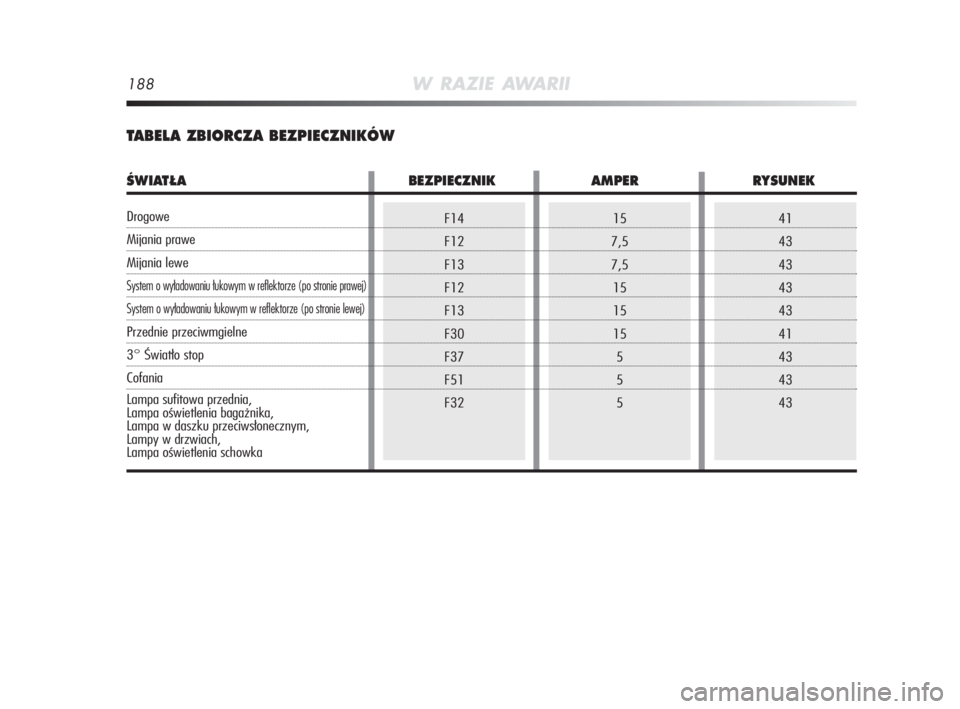

TABELA ZBIORCZA BEZPIECZNIKÓW
ÂWIAT¸A BEZPIECZNIK AMPER RYSUNEK
Drogowe
Mijania prawe
Mijania lewe
System o wyładowaniu łukowym w reflektorze (po stronie prawej)
System o wyładowaniu łukowym w reflektorze (po stronie lewej)
Przednie przeciwmgielne
3° Światło stop
Cofania
Lampa sufitowa przednia,
Lampa oświetlenia bagażnika,
Lampa w daszku przeciwsłonecznym,
Lampy w drzwiach,
Lampa oświetlenia schowka
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 188

W RAZIE AWARII189
41
41
41
41
43
41
41
41
41
41
41
41
41
41F08
F09
F10
F11
F13
F15
F16
F17
F18
F19
F20
F21
F22
F2230
20
15
10
7,5
30
5
10
5
7,5
30
15
10
20
4

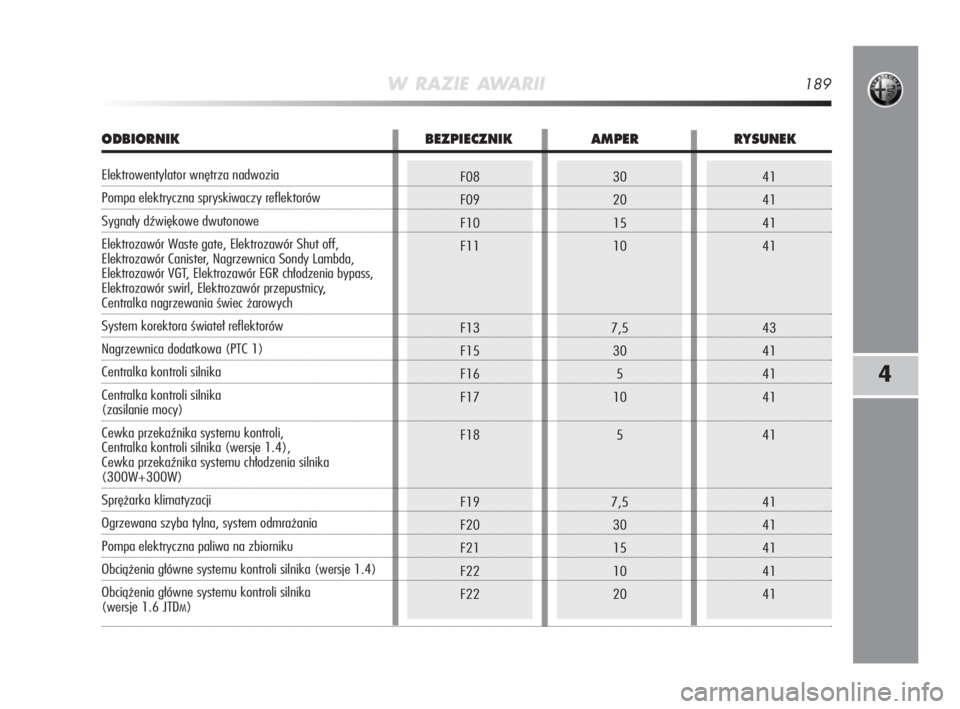

ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Elektrowentylator wnętrza nadwozia
Pompa elektryczna spryskiwaczy reflektorów
Sygnały dźwiękowe dwutonowe
Elektrozawór Waste gate, Elektrozawór Shut off,
Elektrozawór Canister, Nagrzewnica Sondy Lambda,
Elektrozawór VGT, Elektrozawór EGR chłodzenia bypass,
Elektrozawór swirl, Elektrozawór przepustnicy,
Centralka nagrzewania świec żarowych
System korektora świateł reflektorów
Nagrzewnica dodatkowa (PTC 1)
Centralka kontroli silnika
Centralka kontroli silnika
(zasilanie mocy)
Cewka przekaźnika systemu kontroli,
Centralka kontroli silnika (wersje 1.4),
Cewka przekaźnika systemu chłodzenia silnika
(300W+300W)
Sprężarka klimatyzacji
Ogrzewana szyba tylna, system odmrażania
Pompa elektryczna paliwa na zbiorniku
Obciążenia główne systemu kontroli silnika (wersje 1.4)
Obciążenia główne systemu kontroli silnika
(wersje 1.6 JTDM)
