ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Centralka kontroli systemu hamulcowego (centralka i zespół elektrozaworów)
Centralka systemu elektrycznej przekładni kierowniczej
(zasilanie + kluczyk),
centralka systemu hamulcowego (zasilanie + kluczyk),
Czujnik zbaczania na tunelu
Cewka przekaźnika obciążenia kluczyka INT/A
w skrzynce bezpieczników silnika
Radioodtwarzacz, Centralka Blue&Me
TM, Centralka sterowania
zespołem klimatyzacji, Centralka syreny alarmu,
Centralka kontroli systemu wolumetrycznego,
Gniazdko diagnostyczne zewnętrzne EOBD, Centralka
rozpoznania ciśnienia w oponach
Zestaw wskaźników. Wyłącznik świateł stop,
System sterowania reflektorów o wyładowaniu łukowym
Silnik zamka centralnego drzwi
Centralka uaktywniania Safe Lock w drzwiach,
Silnik odblokowana pokrywy bagażnika
Pompa elektryczna spryskiwaczy szyby przedniej/tylnej
Silnik elektryczny podnośnika kompletny
z centralką kontroli (drzwi po stronie kierowcy)
Silnik elektryczny podnośnika kompletny
z centralką kontroli (drzwi po stronie pasażera)
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 190

W RAZIE AWARII191
4
43
43
43
43
45
45
45
45F49
F50
F51
F53
F4
F5
F6
F15
7,5
5
5
15
10
15
20
ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Centralka czujników parkowania, Centralka rozpoznania
ciśnienia w oponach, Czujnik deszczu/zmierzchu
w lusterku wstecznym wewnętrznym, Czujnik
elektrochromatycznyw lusterku wstecznym wewnętrznym,
Wyświetlacz lampki sygnalizacyjnej nie zapiętego
pasa bezpieczeństwa w lusterku wstecznym wewnętrznym,
podświetlenie zespołu sterowań (zespół sterowań
środkowy, zespół sterowań po stronie kierowcy, zespół
sterowań w kierownicy, zespół sterowań Blue&Me
TM),
Wyłączniki termoforów w siedzeniach przednich,
Centralka czujników objętościowych systemu alarmowego,
Centralka kontroli dachu otwieranego elektrycznie,
Gniazdko PND w desce rozdzielczej
Centralka kontroli systemu bezpieczeństwa Air Bag
Wyłącznik sprzęgła, Wyłącznik
świateł stop, cewki przekaźników w
skrzynce bezpieczników w komorze silnika, System sterowań
zespołu ogrzewania/klimatyzacji
Centralka Blue&Me
TM,
Przystosowanie do radioodtwarzacza, Debimetr,
Czujnik obecności wody w oleju napędowym.
Zestaw wskaźników
Centralka wzmacniacza systemu audio HI-FI Bose
Głośnik Bassbox subwoofer w gnieździe koła zapasowego
Nagrzewnica siedzenia przedniego po stronie lewej i prawej
System otwierania elektrycznego dachu
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 191

192W RAZIE AWARII
–
15
10
15
7,545
45
41
41
41F2
F3
F84
F85
F87

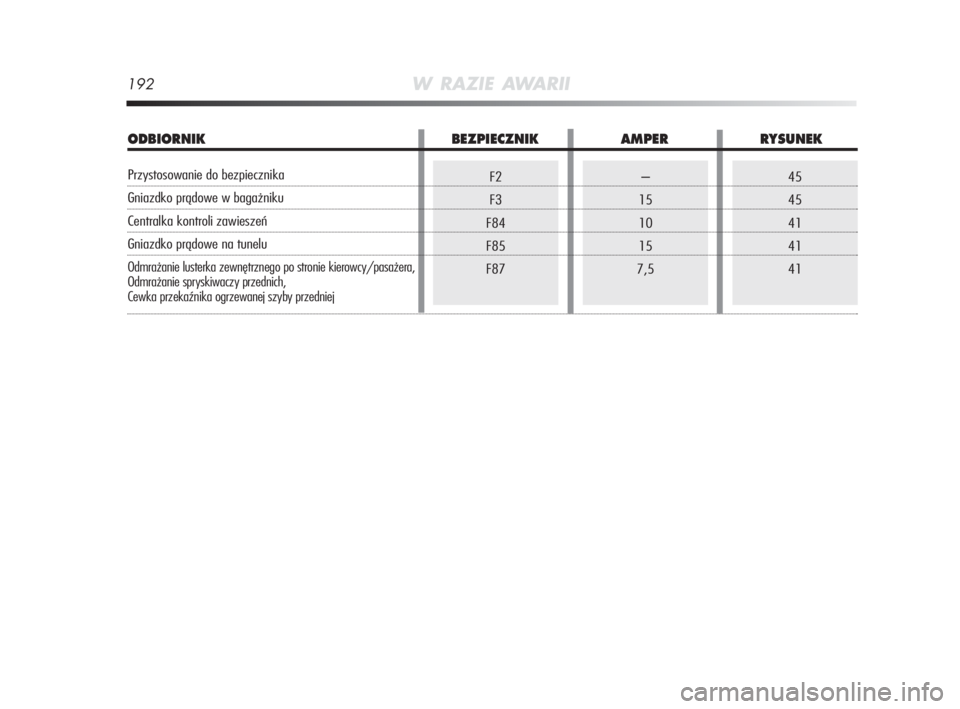

ODBIORNIK BEZPIECZNIK AMPER RYSUNEK
Przystosowanie do bezpiecznika
Gniazdko prądowe w bagażniku
Centralka kontroli zawieszeń
Gniazdko prądowe na tunelu
Odmrażanie lusterka zewnętrznego po stronie kierowcy/pasażera,
Odmrażanie spryskiwaczy przednich,
Cewka przekaźnika ogrzewanej szyby przedniej
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 192

W RAZIE AWARII193
4
DO¸ADOWANIE AKUMULATORA
OSTRZEŻENIE Opis procedury doładowania akumulatora przed-
stawiono wyłącznie informacyjnie. Aby wykonać te czynności, za-
lecamy zwrócić się do Alfa Romeo.
Zaleca się doładowywać akumulator wolno, prądem o niskim
natężeniu przez około 24 godziny. Doładowywanie akumulatora
przez dłuższy czas może spowodować jego uszkodzenie.
Akumulator należy doładowywać w następujący sposób:
odłączyć zacisk od bieguna ujemnego akumulatora;
połączyć bieguny akumulatora z przewodami prostownika, pr-
zestrzegając biegunowości;
włączyć prostownik;
po zakończeniu doładowywania wyłączyć prostownik, przed
odłączeniem go od akumulatora;
podłączyć zacisk z biegunem ujemnym akumulatora.
PODNOSZENIE SAMOCHODU
W przypadku, gdy wymagane jest podniesienie samochodu, zwró-
cić się do ASO Alfa Romeo, która wyposażona jest w podnośniki
kolumnowe lub podnośniki warsztatowe.
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 193

194W RAZIE AWARII

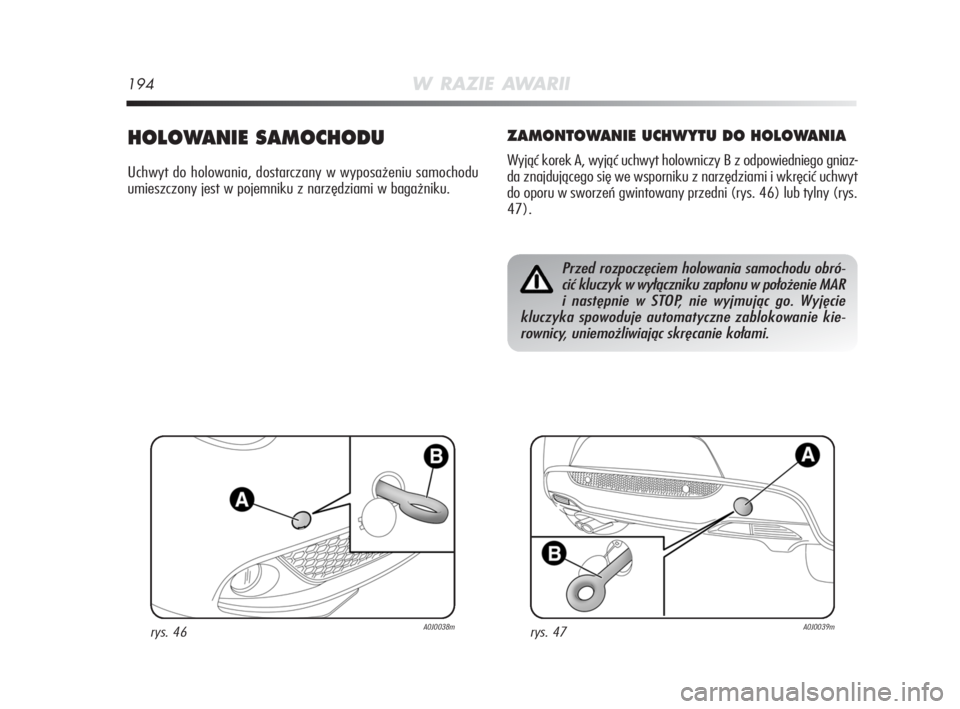

HOLOWANIE SAMOCHODU
Uchwyt do holowania, dostarczany w wyposażeniu samochodu
umieszczony jest w pojemniku z narzędziami w bagażniku.
ZAMONTOWANIE UCHWYTU DO HOLOWANIA
Wyjąć korek A, wyjąć uchwyt holowniczy B z odpowiedniego gniaz-
da znajdującego się we wsporniku z narzędziami i wkręcić uchwyt
do oporu w sworzeń gwintowany przedni (rys. 46) lub tylny (rys.
47).
Przed rozpoczęciem holowania samochodu obró-
cić kluczyk w wyłączniku zapłonu w położenie MAR
i następnie w STOP, nie wyjmując go. Wyjęcie
kluczyka spowoduje automatyczne zablokowanie kie-
rownicy, uniemożliwiając skręcanie kołami.
rys. 46A0J0038mrys. 47A0J0039m
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 194

W RAZIE AWARII195
4

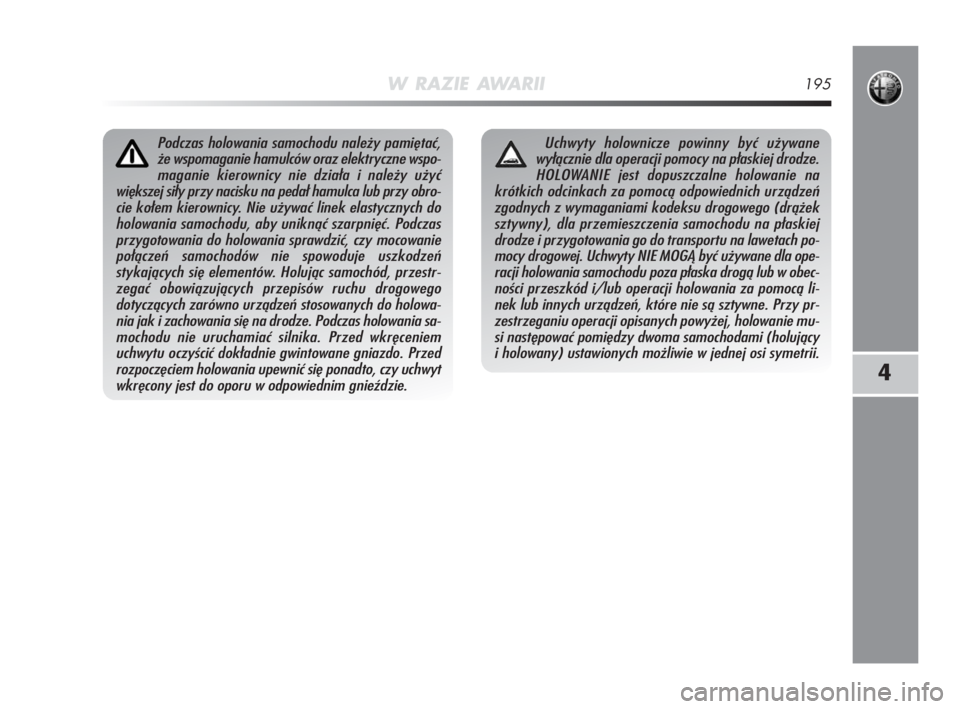

Podczas holowania samochodu należy pamiętać,
że wspomaganie hamulców oraz elektryczne wspo-
maganie kierownicy nie działa i należy użyć
większej siły przy nacisku na pedał hamulca lub przy obro-
cie kołem kierownicy. Nie używać linek elastycznych do
holowania samochodu, aby uniknąć szarpnięć. Podczas
przygotowania do holowania sprawdzić, czy mocowanie
połączeń samochodów nie spowoduje uszkodzeń
stykających się elementów. Holując samochód, przestr-
zegać obowiązujących przepisów ruchu drogowego
dotyczących zarówno urządzeń stosowanych do holowa-
nia jak i zachowania się na drodze. Podczas holowania sa-
mochodu nie uruchamiać silnika. Przed wkręceniem
uchwytu oczyścić dokładnie gwintowane gniazdo. Przed
rozpoczęciem holowania upewnić się ponadto, czy uchwyt
wkręcony jest do oporu w odpowiednim gnieździe.Uchwyty holownicze powinny być używane
wyłącznie dla operacji pomocy na płaskiej drodze.
HOLOWANIE jest dopuszczalne holowanie na
krótkich odcinkach za pomocą odpowiednich urządzeń
zgodnych z wymaganiami kodeksu drogowego (drążek
sztywny), dla przemieszczenia samochodu na płaskiej
drodze i przygotowania go do transportu na lawetach po-
mocy drogowej. Uchwyty NIE MOGĄ być używane dla ope-
racji holowania samochodu poza płaska drogą lub w obec-
ności przeszkód i/lub operacji holowania za pomocą li-
nek lub innych urządzeń, które nie są sztywne. Przy pr-
zestrzeganiu operacji opisanych powyżej, holowanie mu-
si następować pomiędzy dwoma samochodami (holujący
i holowany) ustawionych możliwie w jednej osi symetrii.
159-196 Alfa PL MiTo 25-09-2008 11:40 Pagina 195

196W RAZIE AWARII
strona celowo pozostawiona biała
