60WEGWIJS IN UW AUTO

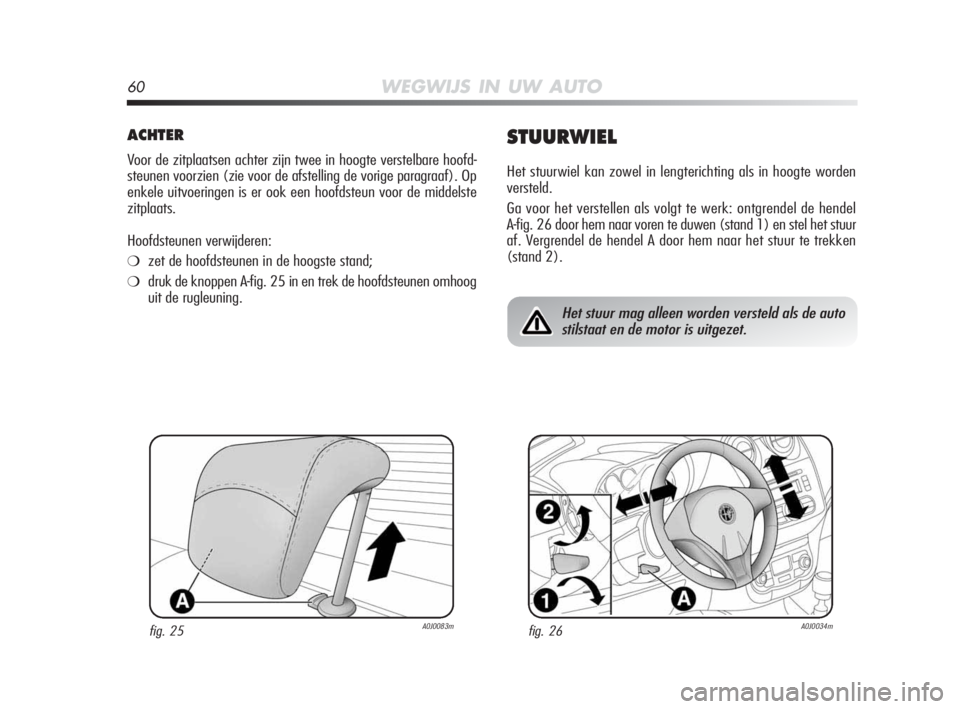

ACHTER
Voor de zitplaatsen achter zijn twee in hoogte verstelbare hoofd-
steunen voorzien (zie voor de afstelling de vorige paragraaf). Op
enkele uitvoeringen is er ook een hoofdsteun voor de middelste
zitplaats.
Hoofdsteunen verwijderen:
❍zet de hoofdsteunen in de hoogste stand;
❍druk de knoppen A-fig. 25 in en trek de hoofdsteunen omhoog
uit de rugleuning.
STUURWIEL
Het stuurwiel kan zowel in lengterichting als in hoogte worden
versteld.
Ga voor het verstellen als volgt te werk: ontgrendel de hendel
A-fig. 26 door hem naar voren te duwen (stand 1) en stel het stuur
af. Vergrendel de hendel A door hem naar het stuur te trekken
(stand 2).
fig. 25A0J0083mfig. 26A0J0034m
Het stuur mag alleen worden versteld als de auto
stilstaat en de motor is uitgezet.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 60

WEGWIJS IN UW AUTO61

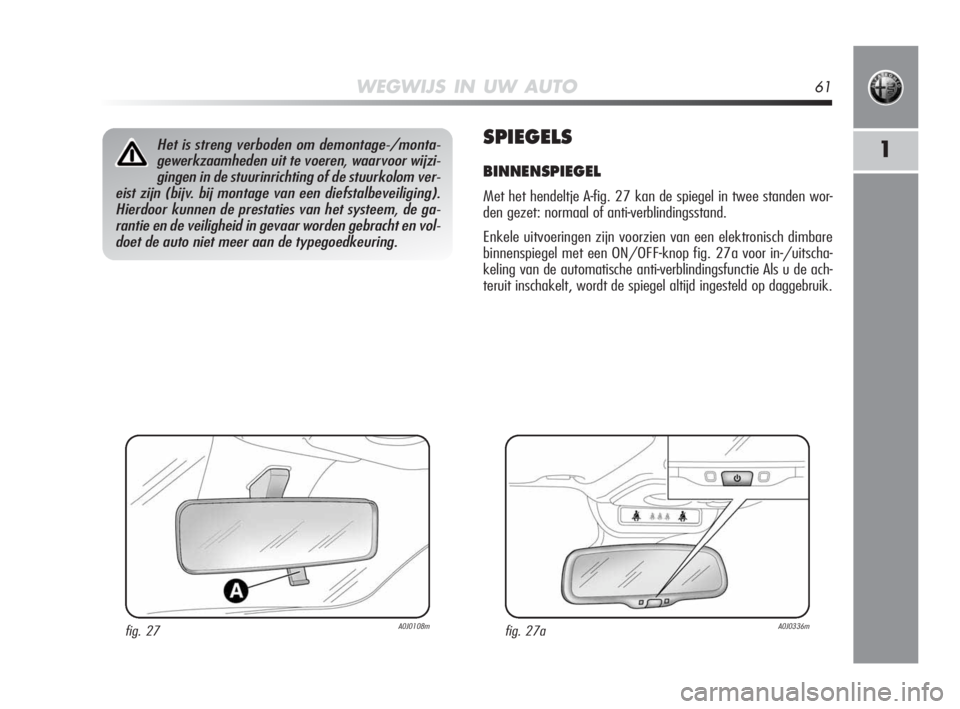

1SPIEGELS
BINNENSPIEGEL
Met het hendeltje A-fig. 27 kan de spiegel in twee standen wor-
den gezet: normaal of anti-verblindingsstand.
Enkele uitvoeringen zijn voorzien van een elektronisch dimbare
binnenspiegel met een ON/OFF-knop fig. 27a voor in-/uitscha-
keling van de automatische anti-verblindingsfunctie Als u de ach-
teruit inschakelt, wordt de spiegel altijd ingesteld op daggebruik.
fig. 27aA0J0336m
Het is streng verboden om demontage-/monta-
gewerkzaamheden uit te voeren, waarvoor wijzi-
gingen in de stuurinrichting of de stuurkolom ver-
eist zijn (bijv. bij montage van een diefstalbeveiliging).
Hierdoor kunnen de prestaties van het systeem, de ga-
rantie en de veiligheid in gevaar worden gebracht en vol-
doet de auto niet meer aan de typegoedkeuring.
fig. 27A0J0108m
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 61

62WEGWIJS IN UW AUTO

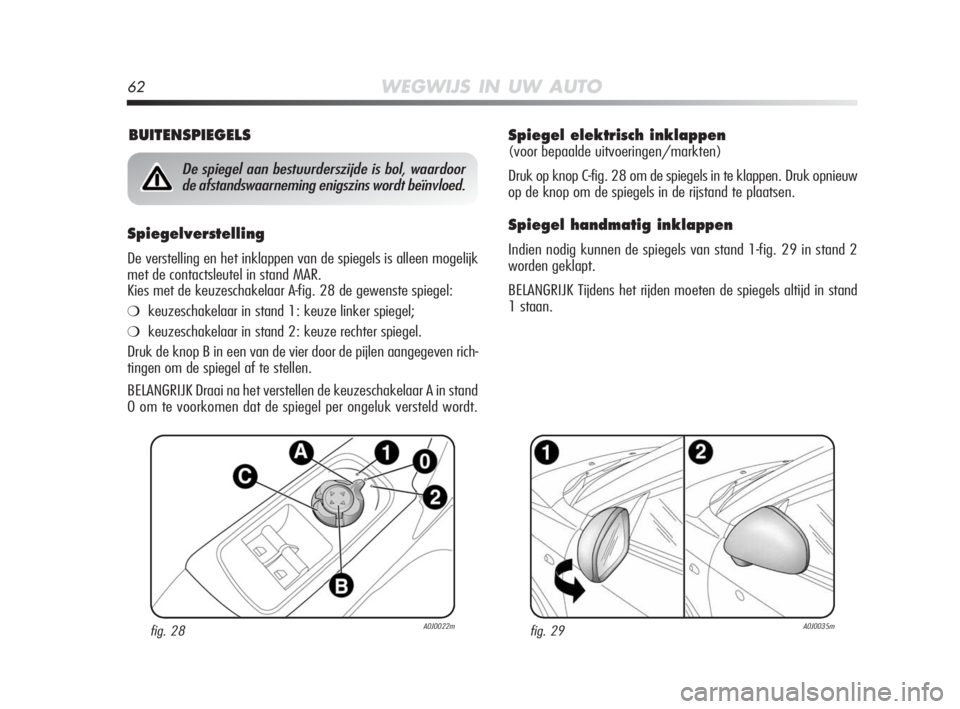

Spiegel elektrisch inklappen
(voor bepaalde uitvoeringen/markten)
Druk op knop C-fig. 28 om de spiegels in te klappen. Druk opnieuw
op de knop om de spiegels in de rijstand te plaatsen.
Spiegel handmatig inklappen
Indien nodig kunnen de spiegels van stand 1-fig. 29 in stand 2
worden geklapt.
BELANGRIJK Tijdens het rijden moeten de spiegels altijd in stand
1 staan.
Spiegelverstelling
De verstelling en het inklappen van de spiegels is alleen mogelijk
met de contactsleutel in stand MAR.
Kies met de keuzeschakelaar A-fig. 28 de gewenste spiegel:
❍keuzeschakelaar in stand 1: keuze linker spiegel;
❍keuzeschakelaar in stand 2: keuze rechter spiegel.
Druk de knop B in een van de vier door de pijlen aangegeven rich-
tingen om de spiegel af te stellen.
BELANGRIJK Draai na het verstellen de keuzeschakelaar A in stand
0 om te voorkomen dat de spiegel per ongeluk versteld wordt.
fig. 28A0J0022mfig. 29A0J0035m
BUITENSPIEGELS
De spiegel aan bestuurderszijde is bol, waardoor
de afstandswaarneming enigszins wordt beïnvloed.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 62

WEGWIJS IN UW AUTO63

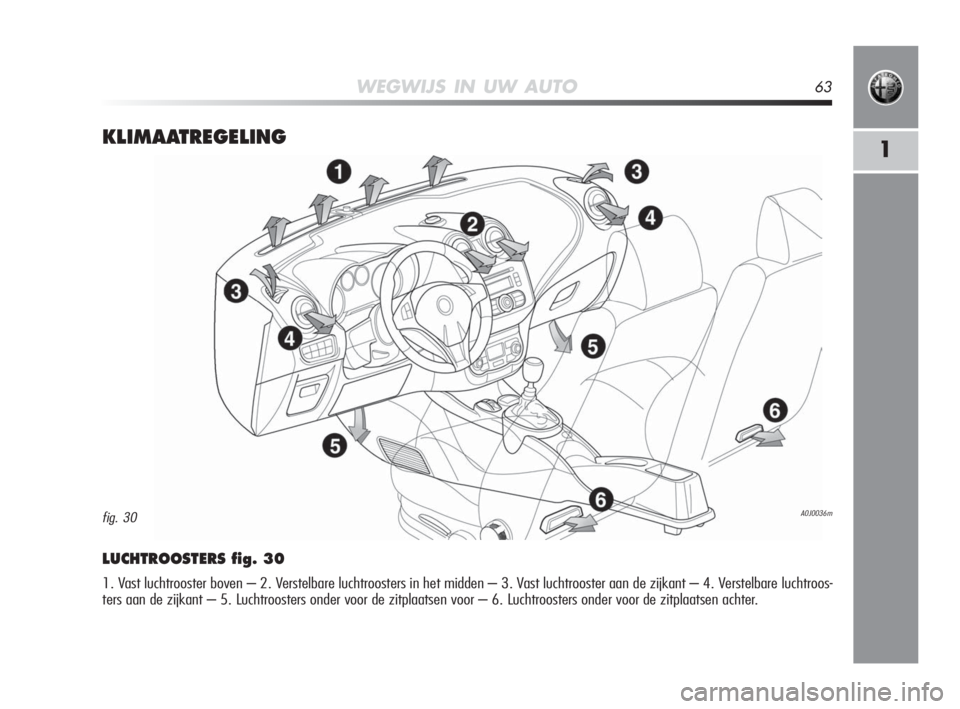

1KLIMAATREGELING
LUCHTROOSTERS fig. 30
1. Vast luchtrooster boven – 2. Verstelbare luchtroosters in het midden – 3. Vast luchtrooster aan de zijkant – 4. Verstelbare luchtroos-
ters aan de zijkant – 5. Luchtroosters onder voor de zitplaatsen voor – 6. Luchtroosters onder voor de zitplaatsen achter.
A0J0036mfig. 30
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 63

64WEGWIJS IN UW AUTO

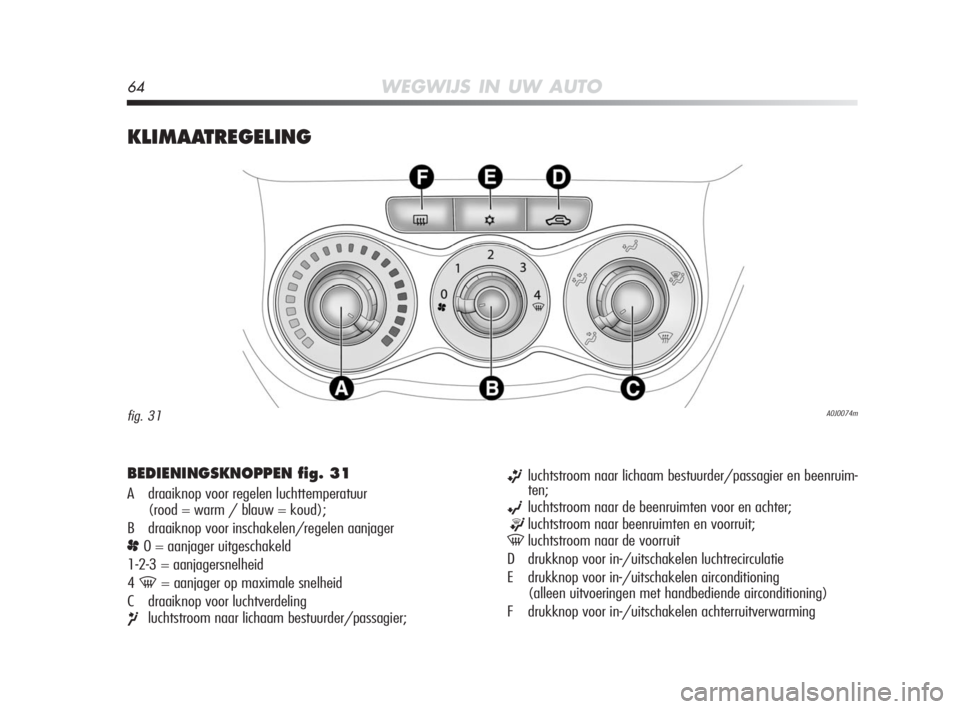

KLIMAATREGELING
A0J0074mfig. 31
BEDIENINGSKNOPPEN fig. 31
A draaiknop voor regelen luchttemperatuur
(rood = warm / blauw = koud);
B draaiknop voor inschakelen/regelen aanjager
p0 = aanjager uitgeschakeld
1-2-3 = aanjagersnelheid
4
-= aanjager op maximale snelheid
C draaiknop voor luchtverdeling
¶luchtstroom naar lichaam bestuurder/passagier;
ßluchtstroom naar lichaam bestuurder/passagier en beenruim-
ten;
©luchtstroom naar de beenruimten voor en achter;
®luchtstroom naar beenruimten en voorruit;
-luchtstroom naar de voorruit
D drukknop voor in-/uitschakelen luchtrecirculatie
E drukknop voor in-/uitschakelen airconditioning
(alleen uitvoeringen met handbediende airconditioning)
F drukknop voor in-/uitschakelen achterruitverwarming
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 64

WEGWIJS IN UW AUTO65
1

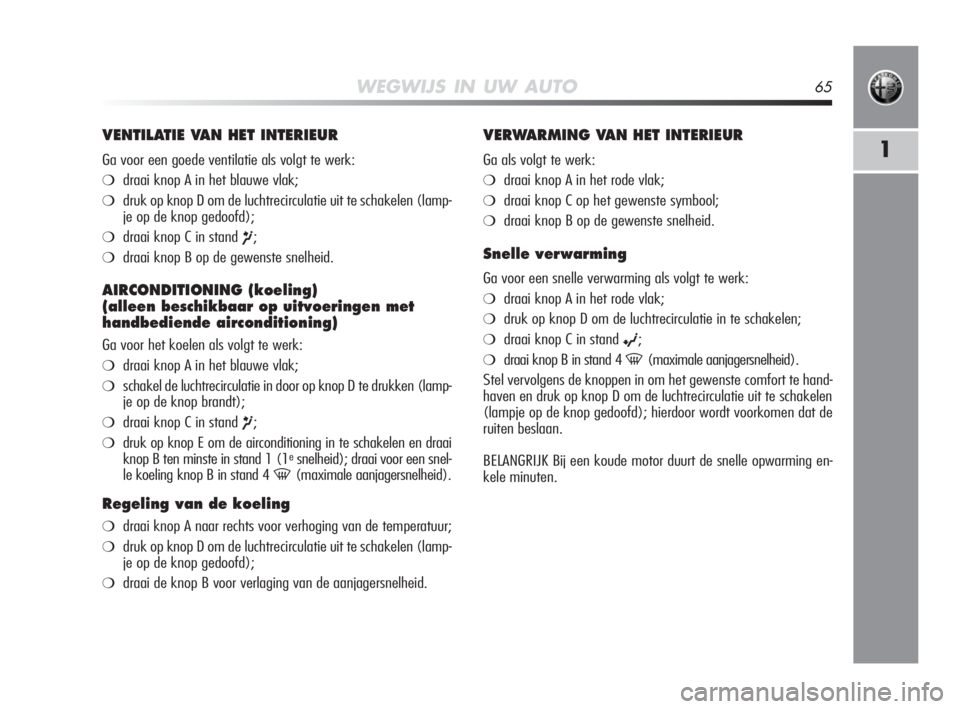

VENTILATIE VAN HET INTERIEUR
Ga voor een goede ventilatie als volgt te werk:
❍draai knop A in het blauwe vlak;
❍druk op knop D om de luchtrecirculatie uit te schakelen (lamp-
je op de knop gedoofd);
❍draai knop C in stand ¶;
❍draai knop B op de gewenste snelheid.
AIRCONDITIONING (koeling)
(alleen beschikbaar op uitvoeringen met
handbediende airconditioning)
Ga voor het koelen als volgt te werk:
❍draai knop A in het blauwe vlak;
❍schakel de luchtrecirculatie in door op knop D te drukken (lamp-
je op de knop brandt);
❍draai knop C in stand ¶;
❍druk op knop E om de airconditioning in te schakelen en draai
knop B ten minste in stand 1 (1esnelheid); draai voor een snel-
le koeling knop B in stand 4
-(maximale aanjagersnelheid).
Regeling van de koeling
❍draai knop A naar rechts voor verhoging van de temperatuur;
❍druk op knop D om de luchtrecirculatie uit te schakelen (lamp-
je op de knop gedoofd);
❍draai de knop B voor verlaging van de aanjagersnelheid.
VERWARMING VAN HET INTERIEUR
Ga als volgt te werk:
❍draai knop A in het rode vlak;
❍draai knop C op het gewenste symbool;
❍draai knop B op de gewenste snelheid.
Snelle verwarming
Ga voor een snelle verwarming als volgt te werk:
❍draai knop A in het rode vlak;
❍druk op knop D om de luchtrecirculatie in te schakelen;
❍draai knop C in stand ©;
❍draai knop B in stand 4 -(maximale aanjagersnelheid).
Stel vervolgens de knoppen in om het gewenste comfort te hand-
haven en druk op knop D om de luchtrecirculatie uit te schakelen
(lampje op de knop gedoofd); hierdoor wordt voorkomen dat de
ruiten beslaan.
BELANGRIJK Bij een koude motor duurt de snelle opwarming en-
kele minuten.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 65

66WEGWIJS IN UW AUTO

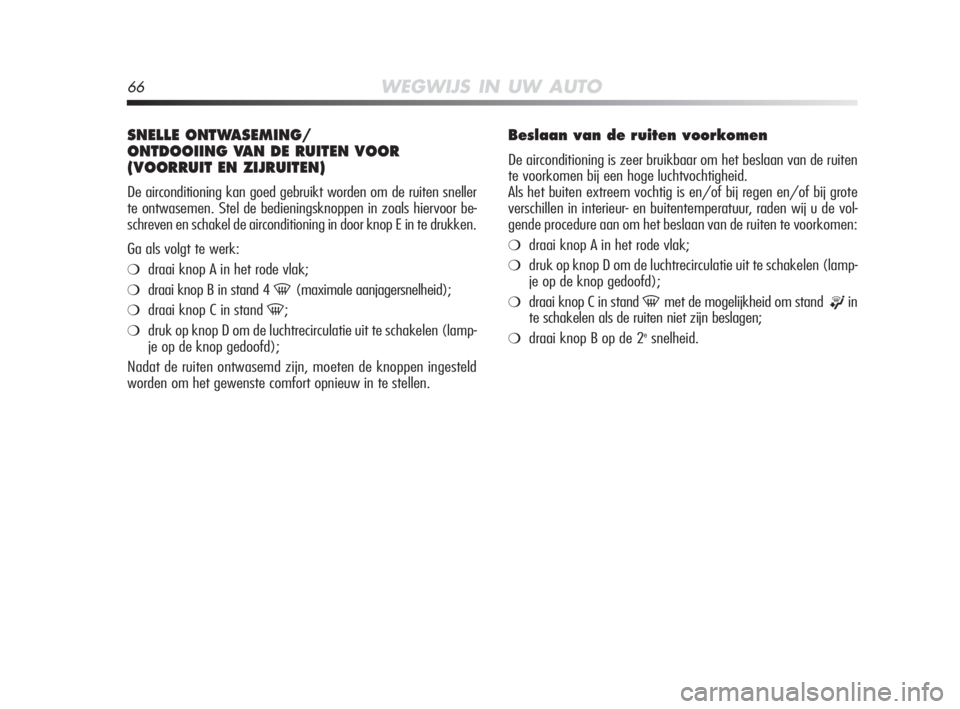

SNELLE ONTWASEMING/
ONTDOOIING VAN DE RUITEN VOOR
(VOORRUIT EN ZIJRUITEN)
De airconditioning kan goed gebruikt worden om de ruiten sneller
te ontwasemen. Stel de bedieningsknoppen in zoals hiervoor be-
schreven en schakel de airconditioning in door knop E in te drukken.
Ga als volgt te werk:
❍draai knop A in het rode vlak;
❍draai knop B in stand 4 -(maximale aanjagersnelheid);
❍draai knop C in stand -;
❍druk op knop D om de luchtrecirculatie uit te schakelen (lamp-
je op de knop gedoofd);
Nadat de ruiten ontwasemd zijn, moeten de knoppen ingesteld
worden om het gewenste comfort opnieuw in te stellen.
Beslaan van de ruiten voorkomen
De airconditioning is zeer bruikbaar om het beslaan van de ruiten
te voorkomen bij een hoge luchtvochtigheid.
Als het buiten extreem vochtig is en/of bij regen en/of bij grote
verschillen in interieur- en buitentemperatuur, raden wij u de vol-
gende procedure aan om het beslaan van de ruiten te voorkomen:
❍draai knop A in het rode vlak;
❍druk op knop D om de luchtrecirculatie uit te schakelen (lamp-
je op de knop gedoofd);
❍draai knop C in stand -met de mogelijkheid om stand ®in
te schakelen als de ruiten niet zijn beslagen;
❍draai knop B op de 2esnelheid.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 66

WEGWIJS IN UW AUTO67
1

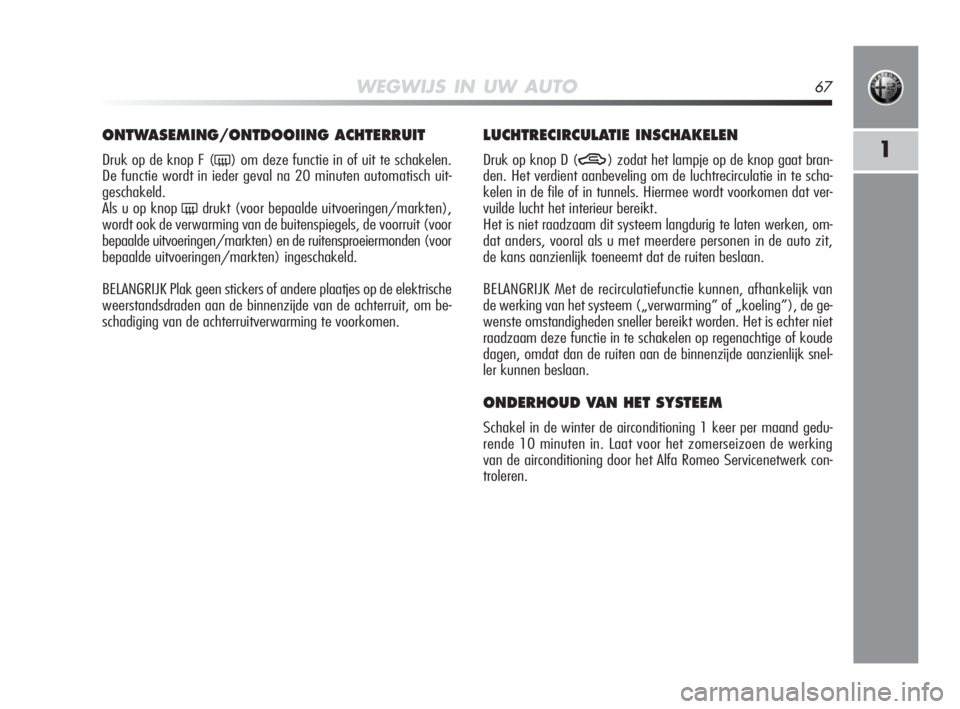

ONTWASEMING/ONTDOOIING ACHTERRUIT
Druk op de knop F (() om deze functie in of uit te schakelen.
De functie wordt in ieder geval na 20 minuten automatisch uit-
geschakeld.
Als u op knop
(drukt (voor bepaalde uitvoeringen/markten),
wordt ook de verwarming van de buitenspiegels, de voorruit (voor
bepaalde uitvoeringen/markten) en de ruitensproeiermonden (voor
bepaalde uitvoeringen/markten) ingeschakeld.
BELANGRIJK Plak geen stickers of andere plaatjes op de elektrische
weerstandsdraden aan de binnenzijde van de achterruit, om be-
schadiging van de achterruitverwarming te voorkomen.
LUCHTRECIRCULATIE INSCHAKELEN
Druk op knop D (T) zodat het lampje op de knop gaat bran-
den. Het verdient aanbeveling om de luchtrecirculatie in te scha-
kelen in de file of in tunnels. Hiermee wordt voorkomen dat ver-
vuilde lucht het interieur bereikt.
Het is niet raadzaam dit systeem langdurig te laten werken, om-
dat anders, vooral als u met meerdere personen in de auto zit,
de kans aanzienlijk toeneemt dat de ruiten beslaan.
BELANGRIJK Met de recirculatiefunctie kunnen, afhankelijk van
de werking van het systeem („verwarming” of „koeling”), de ge-
wenste omstandigheden sneller bereikt worden. Het is echter niet
raadzaam deze functie in te schakelen op regenachtige of koude
dagen, omdat dan de ruiten aan de binnenzijde aanzienlijk snel-
ler kunnen beslaan.
ONDERHOUD VAN HET SYSTEEM
Schakel in de winter de airconditioning 1 keer per maand gedu-
rende 10 minuten in. Laat voor het zomerseizoen de werking
van de airconditioning door het Alfa Romeo Servicenetwerk con-
troleren.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 67

68WEGWIJS IN UW AUTO

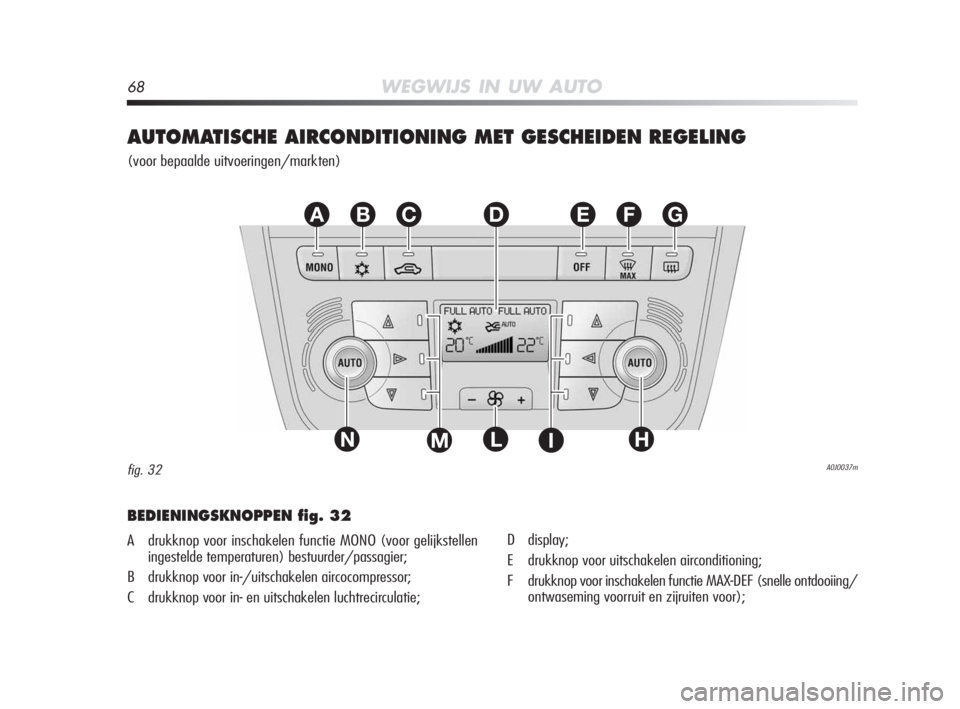

AUTOMATISCHE AIRCONDITIONING MET GESCHEIDEN REGELING
(voor bepaalde uitvoeringen/markten)
EFGABC
L
D
NHIM
A0J0037mfig. 32
BEDIENINGSKNOPPEN fig. 32
A drukknop voor inschakelen functie MONO (voor gelijkstellen
ingestelde temperaturen) bestuurder/passagier;
B drukknop voor in-/uitschakelen aircocompressor;
C drukknop voor in- en uitschakelen luchtrecirculatie;D display;
E drukknop voor uitschakelen airconditioning;
F drukknop voor inschakelen functie MAX-DEF (snelle ontdooiing/
ontwaseming voorruit en zijruiten voor);
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 68

WEGWIJS IN UW AUTO69
1
Deze functies kunnen handmatig worden gewijzigd, d.w.z. dat u
het systeem kunt regelen door naar wens een of meer functies te
selecteren en te wijzigen. Op deze manier worden de functies die
handmatig zijn gewijzigd niet langer automatisch door het systeem
geregeld. Het systeem grijpt alleen in om veiligheidsredenen.
De handmatige instellingen hebben altijd voorrang boven de au-
tomatische instellingen en blijven in het geheugen opgeslagen tot-
dat de knop AUTO wordt ingedrukt, behalve in de gevallen dat het
systeem om veiligheidsredenen ingrijpt.
Als handmatig een functie wordt aangepast, blijven de andere func-
ties echter automatisch geregeld. De luchtopbrengst in het interi-
eur is onafhankelijk van de snelheid van de auto, omdat de lucht-
opbrengst elektronisch geregeld wordt door de aanjager. De
luchttemperatuur in het interieur wordt altijd automatisch geregeld
op basis van de ingestelde temperatuur op het display (behalve
als het systeem is uitgeschakeld of onder enkele omstandighe-
den als de compressor is uitgeschakeld).
De volgende functies kunnen handmatig worden ingesteld en ge-
wijzigd:
❍luchttemperatuur bestuurderszijde/passagierszijde voor;
❍aanjagersnelheid (traploze regeling);
❍luchtverdeling in 7 standen (bestuurder/passagier);
❍inschakelen van de compressor;
❍niet gescheiden/gescheiden regeling;
❍snelle ontwaseming/ontdooiing;
❍luchtrecirculatie;
❍achterruitverwarming;
❍uitschakelen van het systeem. G drukknop voor in-/uitschakelen achterruitverwarming;
H drukknop voor inschakelen functie AUTO (automatische wer-
king) en draaiknop voor regelen temperatuur aan passa-
gierszijde;
I drukknop voor instellen luchtverdeling aan passagierszijde;
L verhogen/verlagen aanjagersnelheid;
M drukknop voor instellen luchtverdeling aan bestuurderszijde;
N drukknop voor inschakelen functie AUTO (automatische wer-
king) en draaiknop voor regelen temperatuur aan bestuur-
derszijde.
BESCHRIJVING
De automatische airconditioning met gescheiden regeling regelt de
temperatuur en de luchtverdeling in het interieur in twee zones:
bestuurders- en passagierszijde. Het systeem houdt het comfort
in het interieur constant en compenseert eventuele wijzigingen in
de weersomstandigheden buiten, ook zonnestraling (gesignaleerd
door een zonnestralingsensor).
De automatisch gecontroleerde parameters en functies zijn:
❍luchttemperatuur bij de luchtroosters aan bestuurderszij-
de/passagierszijde voor;
❍luchtverdeling via de luchtroosters aan bestuurderszij-
de/passagierszijde voor;
❍aanjagersnelheid (traploze regeling van de luchtstroom);
❍inschakeling van de compressor (voor koelen en drogen van
de lucht);
❍luchtrecirculatie.
001-130 Alfa MiTo NL 1ed 9-10-2009 16:38 Pagina 69
