Alfa Romeo MiTo 2010 Libretto Uso Manutenzione (in Italian)

80CONOSCENZA DELLA VETTURA
Agendo sulla ghiera A-fig. 34 è possibile variare la sensibilità del
sensore pioggia.
Se spegni la vettura lasciando la leva in posizione “automatica”,
alla successiva riaccensione, non viene effettuato nessun ciclo di
tergitura anche in presenza di pioggia. Questo evita attivazioni
involontarie del sensore pioggia in fase di accensione del motore
(ad es. durante il lavaggio a mano del parabrezza, blocco delle
spazzole sul vetro per ghiaccio).
Per ripristinare il funzionamento automatico del sistema, effettua
una qualunque tra le seguenti manovre:
❍spostamento della leva sinistra dalla posizione automatica a
qualsiasi altra e ritorno in posizione automatica;
❍variazione della sensibilità (ruotando la ghiera A-fig. 34 per au-
mento o diminuzione).
Ripristinando il funzionamento del sensore pioggia con una delle
manovre sopra descritte, si verifica una battuta del tergicristallo,
indipendentemente dalle condizioni del vetro, per segnalare l’av-
venuta riattivazione. Se durante il funzionamento del sensore piog-
gia si modifica la sensibilità, viene eseguita una battuta del tergi-
cristallo per confermare l’avvenuto cambio.
Nel caso di malfunzionamento del sensore pioggia attivato, il ter-
gicristallo funziona ad intermittenza con una regolazione pari alla
sensibilità impostata per il sensore pioggia, indipendentemente dal-
la presenza o meno di pioggia su vetro (sul display del quadro stru-
menti viene segnalata l’avaria del sensore). Il sensore continua co-
munque a funzionare, ed è possibile attivare il tergicristallo in
modalità continua (1
°o 2°velocità). L’indicazione di avaria ri-
mane attiva per il tempo di attivazione del sensore.

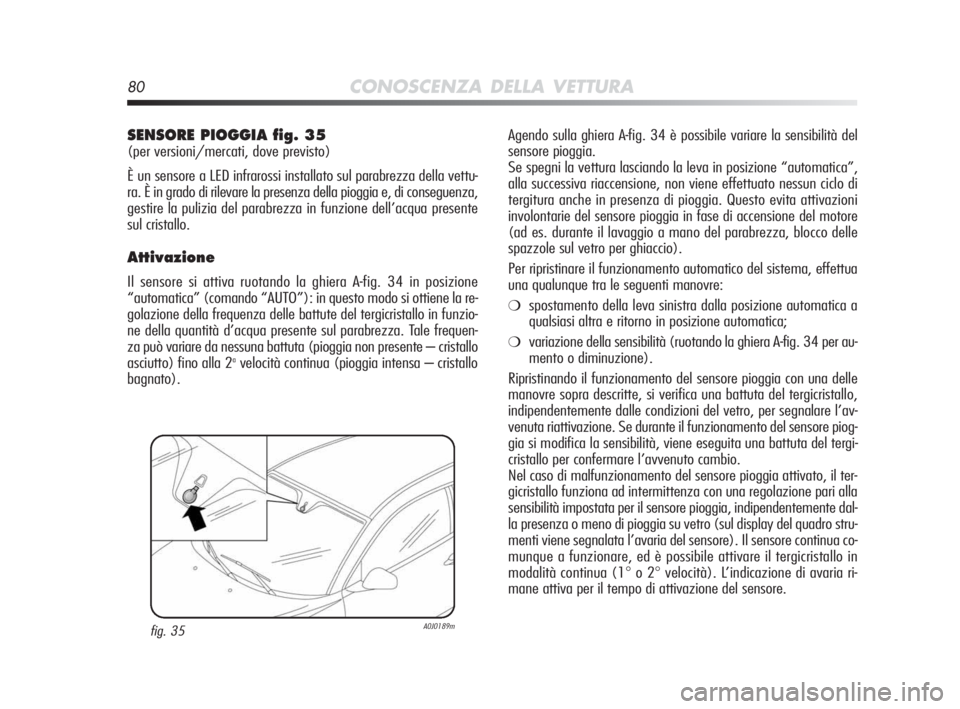

SENSORE PIOGGIA fig. 35
(per versioni/mercati, dove previsto)
È un sensore a LED infrarossi installato sul parabrezza della vettu-
ra. È in grado di rilevare la presenza della pioggia e, di conseguenza,
gestire la pulizia del parabrezza in funzione dell’acqua presente
sul cristallo.
Attivazione
Il sensore si attiva ruotando la ghiera A-fig. 34 in posizione
“automatica” (comando “AUTO”): in questo modo si ottiene la re-
golazione della frequenza delle battute del tergicristallo in funzio-
ne della quantità d’acqua presente sul parabrezza. Tale frequen-
za può variare da nessuna battuta (pioggia non presente – cristallo
asciutto) fino alla 2
avelocità continua (pioggia intensa – cristallo
bagnato).
fig. 35A0J0189m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 80

CONOSCENZA DELLA VETTURA81
1CRUISE CONTROL
(per versioni/mercati, dove previsto)
GENERALITÀ
È un dispositivo di assistenza alla guida, a controllo elettronico, che
permette di guidare ad una velocità superiore a 30 km/h su lun-
ghi tratti stradali diritti ed asciutti, con poche variazioni di marcia
(es. percorsi autostradali), ad una velocità desiderata, senza do-
ver premere il pedale dell’acceleratore.
L’impiego del dispositivo non risulta pertanto vantaggioso su stra-
de extraurbane trafficate. Non utilizzare il dispositivo in città.
INSERIMENTO DISPOSITIVO
Ruota la ghiera A-fig. 36 su ON. Il dispositivo non può essere in-
serito in 1amarcia o in retromarcia: è consigliabile inserirlo con mar-
ce uguali o superiori alla 5a.
TERGILUNOTTO/LAVALUNOTTO
(per versioni/mercati, dove previsto)
Attivazione
Il funzionamento avviene solo con chiave di avviamento in posi-
zione MAR. La funzione termina al rilascio della leva.
Ruotando la ghiera B-fig. 34 dalla posizione
Oalla posizione '
si aziona il tergilunotto secondo quanto segue:
❍in modalità intermittente quando il tergicristallo non è in fun-
zione;
❍in modalità sincrona (con la metà della frequenza del tergi-
cristallo) quando il tergicristallo è in funzione;
❍in modalità continua con retromarcia inserita e comando at-
tivo.
Con tergicristallo in funzione e retromarcia inserita si attiva il ter-
gilunotto in modalità continua. Spingendo la leva verso la plancia
(posizione instabile) si aziona il getto del lavalunotto.
Mantenendo la leva spinta per più di mezzo secondo si attiva an-
che il tergilunotto. Al rilascio della leva si attiva il lavaggio intelli-
gente, come per il tergicristallo.
fig. 36A0J0065m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 81

82CONOSCENZA DELLA VETTURA
AUMENTO VELOCITÀ MEMORIZZATA
Premi l’acceleratore e memorizza successivamente la nuova ve-
locità raggiunta oppure sposta la leva verso l’alto (+). Ad ogni azio-
namento della leva corrisponde un aumento della velocità di circa
1 km/h, mentre, mantenendo la leva verso l’alto la velocità va-
ria in modo continuo.
RIDUZIONE VELOCITÀ MEMORIZZATA
Disinserisci il dispositivo e memorizzando successivamente la nuo-
va velocità oppure sposta la leva verso il basso (–) fino al rag-
giungimento della nuova velocità che resterà automaticamente me-
morizzata. Ad ogni azionamento della leva corrisponde una dimi-
nuzione della velocità di circa 1 km/h, mentre, mantenendo la le-
va verso il basso, la velocità varia in modo continuo.
DISINSERIMENTO DISPOSITIVO
Per disinserire il dispositivo:
❍ruota la ghiera A-fig. 36 in posizione OFF;
❍spegni il motore;
❍premi il freno, la frizione o l’acceleratore; in quest’ultimo ca-
so il sistema non viene disinserito effettivamente ma la richiesta
di accelerazione ha precedenza sul sistema. Il dispositivo ri-
mane comunque attivo, senza necessità di premere il pulsan-
te RES per ritornare alle condizioni precedenti una volta con-
clusa l’accelerazione. Affrontando le discese con dispositivo inserito è possibile che la
velocità della vettura aumenti leggermente rispetto a quella me-
morizzata. L’inserimento è segnalato dall’accensione della spia
Üe dal relativo messaggio (per versioni/mercati, dove previsto)
sul quadro strumenti.
MEMORIZZAZIONE VELOCITÀ VETTURA
Procedi come segue:
❍ruota la ghiera A-fig. 36 su ON e premi l’acceleratore fino a
portare la vettura alla velocità desiderata;
❍porta la leva verso l’alto (+) per almeno 1 secondo, quindi ri-
lasciala: la velocità della vettura viene memorizzata ed è quin-
di possibile rilasciare l’acceleratore.
In caso di necessità (ad esempio in caso di sorpasso) è possibile
accelerare premendo l’acceleratore: rilasciando il pedale la vettu-
ra si riporterà alla velocità precedentemente memorizzata.
RIPRISTINO VELOCITÀ MEMORIZZATA
Se il dispositivo è stato disinserito premendo il freno o la frizione,
per ripristinare la velocità memorizzata procedi come segue:
❍accelera progressivamente fino a raggiungere una velocità vi-
cina a quella memorizzata;
❍inserisci la marcia selezionata al momento della memorizza-
zione della velocità;
❍premi il pulsante B-fig. 36 (RES).
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 82

CONOSCENZA DELLA VETTURA83

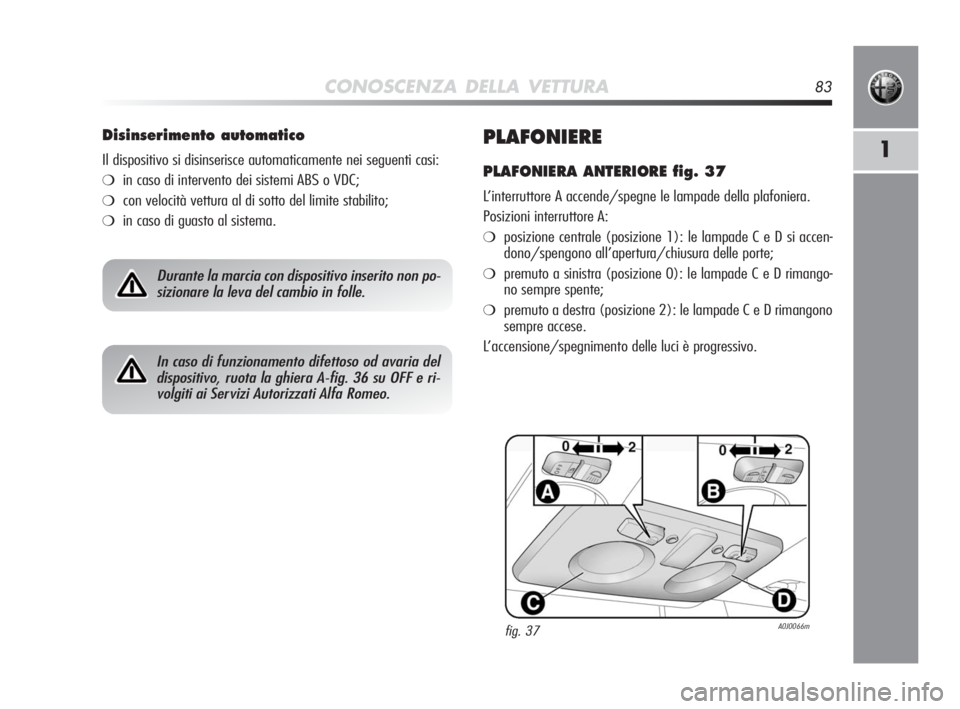

1PLAFONIERE
PLAFONIERA ANTERIORE fig. 37
L’interruttore A accende/spegne le lampade della plafoniera.
Posizioni interruttore A:
❍posizione centrale (posizione 1): le lampade C e D si accen-
dono/spengono all’apertura/chiusura delle porte;
❍premuto a sinistra (posizione 0): le lampade C e D rimango-
no sempre spente;
❍premuto a destra (posizione 2): le lampade C e D rimangono
sempre accese.
L’accensione/spegnimento delle luci è progressivo.
Disinserimento automatico
Il dispositivo si disinserisce automaticamente nei seguenti casi:
❍in caso di intervento dei sistemi ABS o VDC;
❍con velocità vettura al di sotto del limite stabilito;
❍in caso di guasto al sistema.
Durante la marcia con dispositivo inserito non po-
sizionare la leva del cambio in folle.
In caso di funzionamento difettoso od avaria del
dispositivo, ruota la ghiera A-fig. 36 su OFF e ri-
volgiti ai Servizi Autorizzati Alfa Romeo.
fig. 37A0J0066m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 83

84CONOSCENZA DELLA VETTURA
TEMPORIZZAZIONE LUCI PLAFONIERA
Su alcune versioni, per rendere più agevole l’ingresso/uscita dal-
la vettura, in particolare di notte od in luoghi poco illuminati, so-
no a disposizione due logiche di temporizzazione.
Te mporizzazione in ingresso vettura
Le luci plafoniera si accendono secondo le seguenti modalità:
❍per circa 10 secondi allo sblocco delle porte;
❍per circa 3 minuti all’apertura di una delle porte;
❍per circa 10 secondi alla chiusura delle porte.
La temporizzazione si interrompe ruotando la chiave di avviamento
in posizione MAR.
Te mporizzazione in uscita vettura
Dopo aver estratto la chiave dal dispositivo di avviamento, le luci
plafoniera si accendono secondo queste modalità:
❍entro 2 minuti dallo spegnimento del motore per un tempo di
circa 10 secondi;
❍all’apertura di una delle porte per un tempo di circa 3 minuti;
❍alla chiusura di una porta per un tempo di circa 10 secondi.
La temporizzazione termina automaticamente al blocco delle
porte. L’interruttore B svolge la funzione spot.
Posizioni interruttore B:
❍posizione centrale (posizione 1): le lampade C e D rimango-
no sempre spente;
❍premuto a sinistra (posizione 0): accensione lampada C;
❍premuto a destra (posizione 2): accensione lampada D.
AVVERTENZA Prima di scendere dalla vettura assicurati che entrambi
gli interruttori siano in posizione centrale, chiudendo le porte le
luci si spegneranno evitando in tal modo di scaricare la batteria.
In ogni caso, se l’interruttore viene dimenticato in posizione sem-
pre accesa, la plafoniera si spegne automaticamente dopo circa 15
minuti dallo spegnimento del motore.
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 84

CONOSCENZA DELLA VETTURA85
1

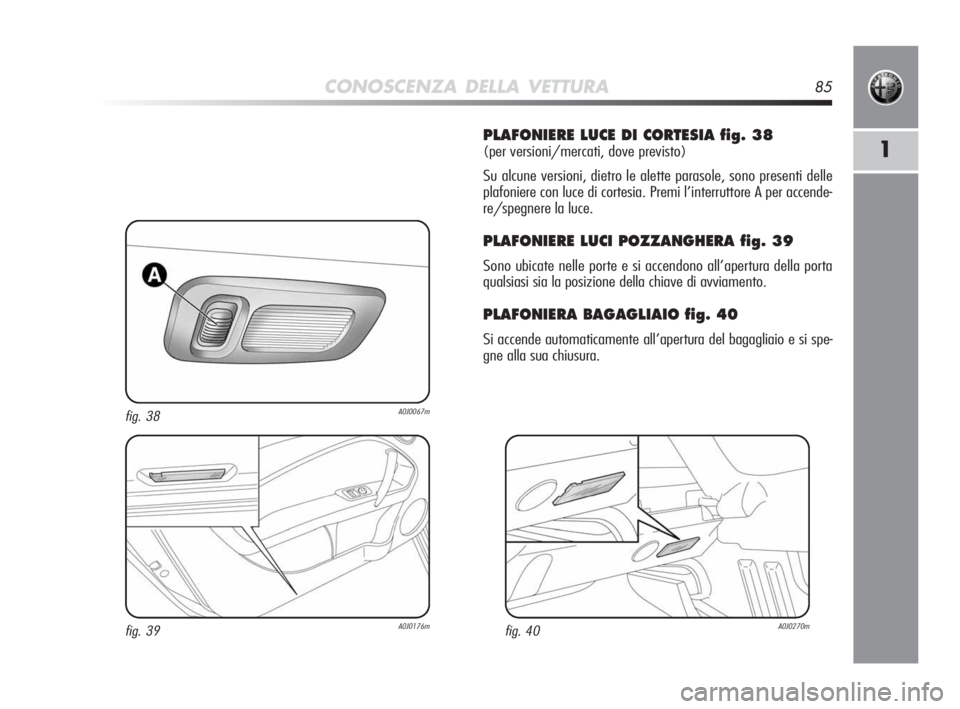

PLAFONIERE LUCE DI CORTESIA fig. 38
(per versioni/mercati, dove previsto)
Su alcune versioni, dietro le alette parasole, sono presenti delle
plafoniere con luce di cortesia. Premi l’interruttore A per accende-
re/spegnere la luce.
PLAFONIERE LUCI POZZANGHERA fig. 39
Sono ubicate nelle porte e si accendono all’apertura della porta
qualsiasi sia la posizione della chiave di avviamento.
PLAFONIERA BAGAGLIAIO fig. 40
Si accende automaticamente all’apertura del bagagliaio e si spe-
gne alla sua chiusura.
fig. 39A0J0176m
fig. 38A0J0067m
fig. 40A0J0270m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 85

86CONOSCENZA DELLA VETTURA
COMANDI

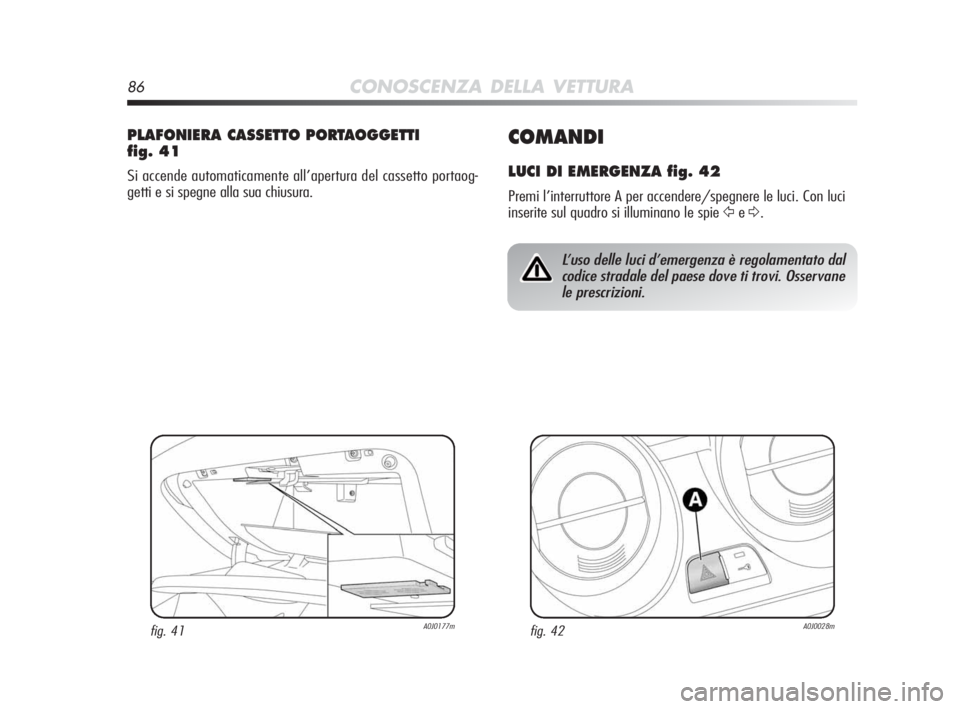

LUCI DI EMERGENZA fig. 42
Premi l’interruttore A per accendere/spegnere le luci. Con luci
inserite sul quadro si illuminano le spie
Ÿe∆.
PLAFONIERA CASSETTO PORTAOGGETTI
fig. 41
Si accende automaticamente all’apertura del cassetto portaog-
getti e si spegne alla sua chiusura.
fig. 41A0J0177mfig. 42A0J0028m
L’uso delle luci d’emergenza è regolamentato dal
codice stradale del paese dove ti trovi. Osservane
le prescrizioni.
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 86

CONOSCENZA DELLA VETTURA87
1
LUCI RETRONEBBIA fig. 43
Premi il pulsante 4per accendere/spegnere le luci. Le luci retro-
nebbia si accendono solo con luci anabbaglianti inserite. Con luci
inserite sul quadro strumenti si accende la spia
4.
BLOCCAPORTE fig. 44
Premi il pulsante A per effettuare il blocco simultaneo delle porte.
Il blocco viene effettuato indipendentemente dalla posizione del-
la chiave di avviamento.
Frenata d’emergenza
In caso di frenata d’emergenza si accendono automaticamente le
luci di emergenza e sul quadro si illuminano le spie
Ÿe∆.
Le luci si spengono automaticamente nel momento in cui la frenata
non ha più carattere d’emergenza.
LUCI FENDINEBBIA fig. 43
(per versioni/mercati, dove previsto)
Premi il pulsante
5per accendere/spegnere le luci. Le luci fen-
dinebbia si accendono solo con luci anabbaglianti inserite. Con lu-
ci inserite sul quadro strumenti si accende la spia
5.
fig. 43A0J0025mfig. 44A0J0030m
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 87

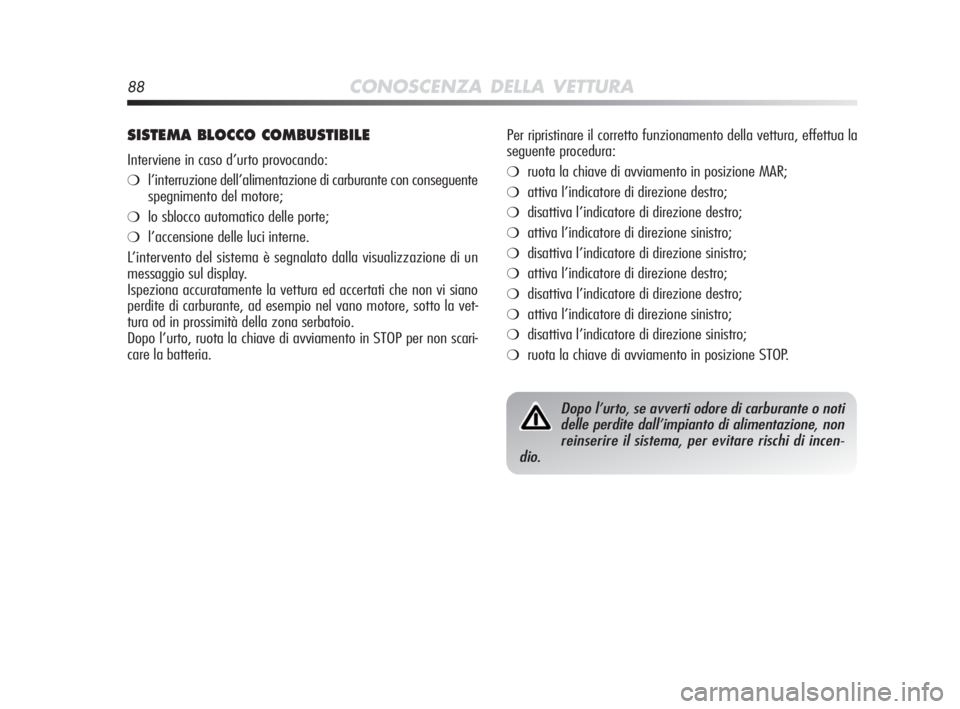

88CONOSCENZA DELLA VETTURA
SISTEMA BLOCCO COMBUSTIBILE
Interviene in caso d’urto provocando:
❍l’interruzione dell’alimentazione di carburante con conseguente
spegnimento del motore;
❍lo sblocco automatico delle porte;
❍l’accensione delle luci interne.
L’intervento del sistema è segnalato dalla visualizzazione di un
messaggio sul display.
Ispeziona accuratamente la vettura ed accertati che non vi siano
perdite di carburante, ad esempio nel vano motore, sotto la vet-
tura od in prossimità della zona serbatoio.
Dopo l’urto, ruota la chiave di avviamento in STOP per non scari-
care la batteria.
Dopo l’urto, se avverti odore di carburante o noti
delle perdite dall’impianto di alimentazione, non
reinserire il sistema, per evitare rischi di incen-
dio.
Per ripristinare il corretto funzionamento della vettura, effettua la
seguente procedura:
❍ruota la chiave di avviamento in posizione MAR;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍attiva l’indicatore di direzione destro;
❍disattiva l’indicatore di direzione destro;
❍attiva l’indicatore di direzione sinistro;
❍disattiva l’indicatore di direzione sinistro;
❍ruota la chiave di avviamento in posizione STOP.
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 88

CONOSCENZA DELLA VETTURA89
11EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI fig. 45
Agire sulla maniglia A per aprire il cassetto. Aprendo il cassetto si
accende una plafoniera per l’illuminazione del vano.
All’interno del cassetto è presente un vano porta documenti.
BRACCIOLO ANTERIORE fig. 46
(per versioni/mercati, dove previsto)
Tra i sedili anteriori, per alcune versioni, è presente un bracciolo.
Per portarlo nella posizione di normale utilizzo spingerlo verso il
basso come illustrato in fig. 46.
Premi il pulsante A per alzare la parte superiore del bracciolo in mo-
do da accedere al vano interno. Premi sulla leva B per inclinare ver-
so il basso il bracciolo rispetto alla posizione di normale utilizzo.
fig. 45A0J0060mfig. 46A0J0194m
Non viaggiare con il cassetto portaoggetti aperto:
potrebbe ferire il passeggero in caso di incidente.
001-130 Alfa MiTo IT 2ed.qxd 23-12-2009 12:14 Pagina 89
