Alfa Romeo MiTo 2012 Kezelési és karbantartási útmutató (in Hungarian)

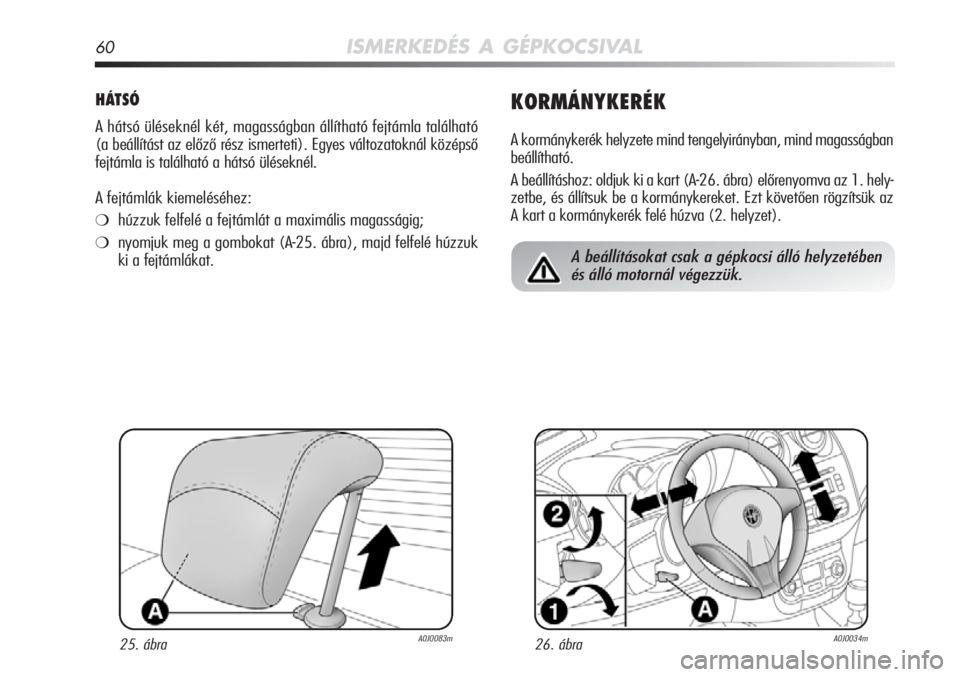

60ISMERKEDÉS A GÉPKOCSIVAL
HÁTSÓ
A hátsó üléseknél két, magasságban állítható\
fejtámla található
(a beállítást az előző rész ismerteti). Egyes változatoknál középső
fejtámla is található a hátsó üléseknél.
A fejtámlák kiemeléséhez:
❍húzzuk felfelé a fejtámlát a maximális magasságig;
❍nyomjuk meg a gombokat (A-25. ábra), majd felfelé húzzuk
ki a fejtámlákat.
KORMÁNYKERÉK
A kormánykerék helyzete mind tengelyirányban, mind magasságban
beállítható.
A beállításhoz: oldjuk ki a kart (A-26. ábra) előrenyomva az 1. hely-
zetbe, és állítsuk be a kormánykereket. Ezt követően rögzítsük az
A kart a kormánykerék felé húzva (2. helyzet).
25. ábraA0J0083m26. ábraA0J0034m
A beállításokat csak a gépkocsi álló helyzetében
és álló motornál végezzük.

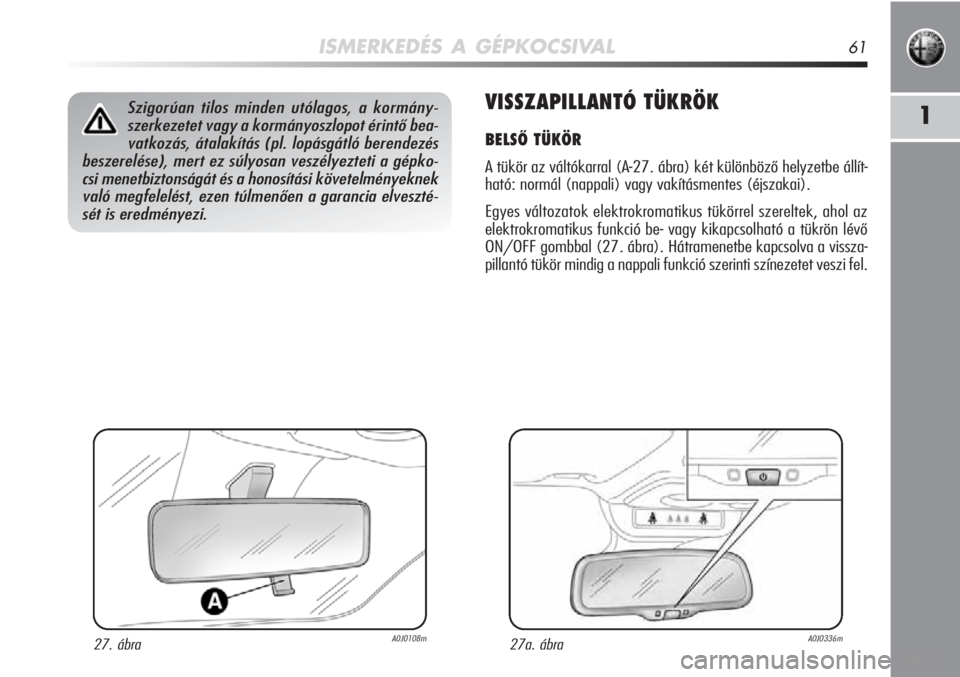

ISMERKEDÉS A GÉPKOCSIVAL61
1VISSZAPILLANTÓ TÜKRÖK
BELSŐ TÜKÖR
A tükör az váltókarral (A-27. ábra) két különböző helyzetbe állít\
-
ható: normál (nappali) vagy vakításmentes (éjszakai).
Egyes változatok elektrokromatikus tükörrel szereltek, ahol az
elektrokromatikus funkció be- vagy kikapcsolható a tükrön lé\
vő
ON/OFF gombbal (27. ábra). Hátramenetbe kapcsolva a vissza-
pillantó tükör mindig a nappali funkció szerinti színezet\
et veszi fel.
27a. ábraA0J0336m
Szigorúan tilos minden utólagos, a kormány-
szerkezetet vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló berendezés\
beszerelése), mert ez súlyosan veszélyezteti a gépko-
csi menetbiztonságát és a honosítási követelményekn\
ek
való megfelelést, ezen túlmenően a garancia elveszté-
sét is eredményezi.
27. ábraA0J0108m

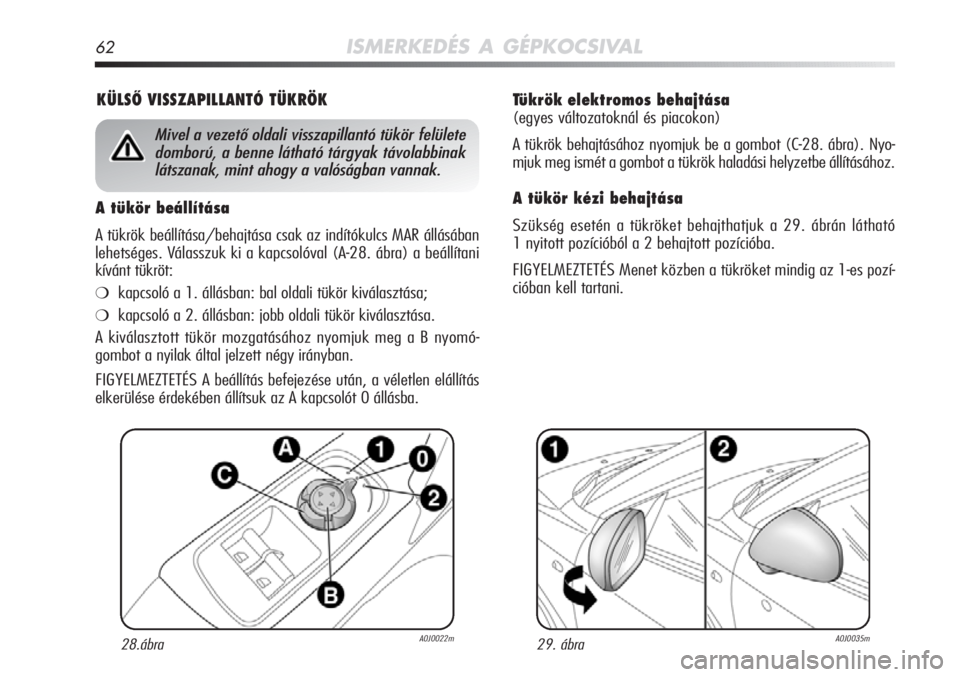

62ISMERKEDÉS A GÉPKOCSIVAL
Tükrök elektromos behajtása
(egyes változatoknál és piacokon)
A tükrök behajtásához nyomjuk be a gombot (C-28. ábra).\
Nyo-
mjuk meg ismét a gombot a tükrök haladási helyzetbe állí\
tásához.
A tükör kézi behajtása
Szükség esetén a tükröket behajthatjuk a 29. ábrán \
látható
1 nyitott pozícióból a 2 behajtott pozícióba.
FIGYELMEZTETÉS Menet közben a tükröket mindig az 1-es pozí\
-
cióban kell tartani.
A tükör beállítása
A tükrök beállítása/behajtása csak az indítókulc\
s MAR állásában
lehetséges. Válasszuk ki a kapcsolóval (A-28. ábra) a beállítani
kívánt tükröt:
❍kapcsoló a 1. állásban: bal oldali tükör kiválasztá\
sa;
❍kapcsoló a 2. állásban: jobb oldali tükör kiválasztá\
sa.
A kiválasztott tükör mozgatásához nyomjuk meg a B nyomó\
-
gombot a nyilak által jelzett négy irányban.
FIGYELMEZTETÉS A beállítás befejezése után, a vélet\
len elállítás
elkerülése érdekében állítsuk az A kapcsolót 0 állá\
sba.
28.ábraA0J0022m29. ábraA0J0035m
KÜLSŐ VISSZAPILLANTÓ TÜKRÖK
Mivel a vezető oldali visszapillantó tükör felülete
domború, a benne látható tárgyak távolabbinak
látszanak, mint ahogy a valóságban vannak.

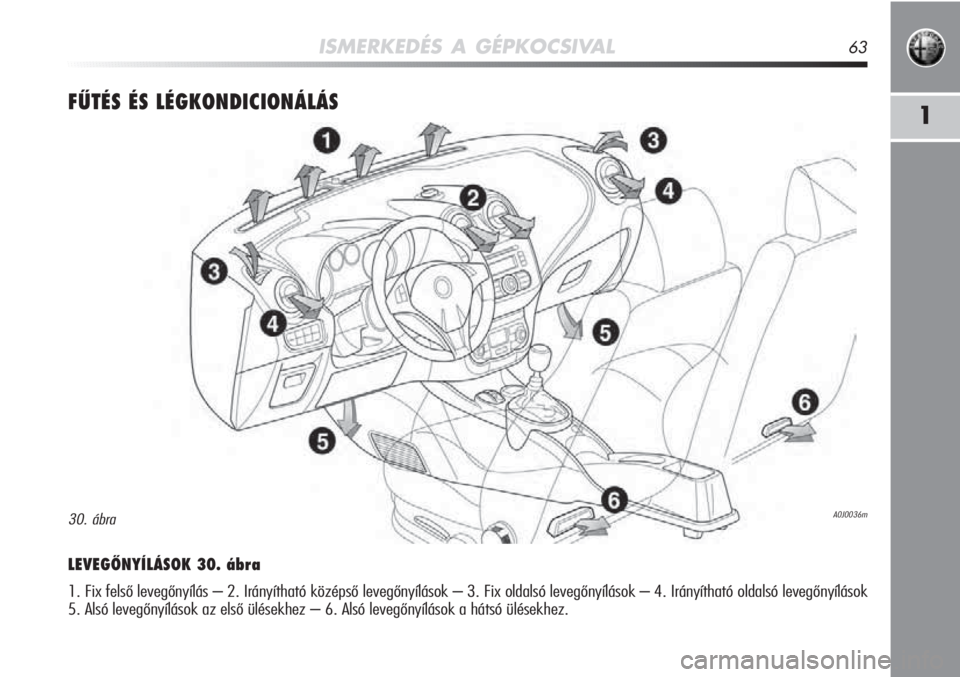

ISMERKEDÉS A GÉPKOCSIVAL63
1FŰTÉS ÉS LÉGKONDICIONÁLÁS
LEVEGŐNYÍLÁSOK 30. ábra
1. Fix felső levegőnyílás – 2. Irányítható kö\
zépső levegőnyílások – 3. Fix oldalsó levegőnyí\
lások – 4. Irányítható oldalsó levegőnyílások
5. Alsó levegőnyílások az első ülésekhez – 6. Al\
só levegőnyílások a hátsó ülésekhez.
A0J0036m30. ábra

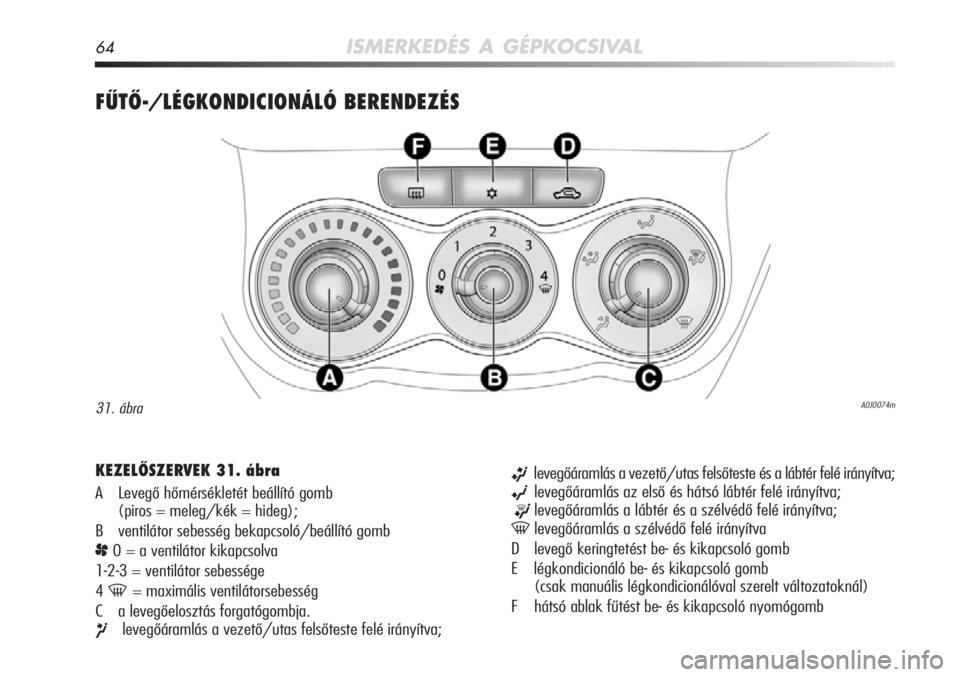

64ISMERKEDÉS A GÉPKOCSIVAL
FŰTŐ-/LÉGKONDICIONÁLÓ BERENDEZÉS
A0J0074m31. ábra
KEZELŐSZERVEK 31. ábra
A Levegő hőmérsékletét beállító gomb(piros = meleg/kék = hideg);
B ventilátor sebesség bekapcsoló/beállító gomb
p0 = a ventilátor kikapcsolva
1-2-3 = ventilátor sebessége
4
-= maximális ventilátorsebesség
C a levegőelosztás forgatógombja.
¶levegőáramlás a vezető/utas felsőteste felé irányí\
tva;
ßlevegőáramlás a vezető/utas felsőteste és a lábté\
r felé irányítva;
©levegőáramlás az első és hátsó lábtér felé\
irányítva;
®levegőáramlás a lábtér és a szélvédő felé \
irányítva;
-levegőáramlás a szélvédő felé irányítva
D levegő keringtetést be- és kikapcsoló gomb
E légkondicionáló be- és kikapcsoló gomb (csak manuális légkondicionálóval szerelt változatokná\
l)
F hátsó ablak fűtést be- és kikapcsoló nyomógomb

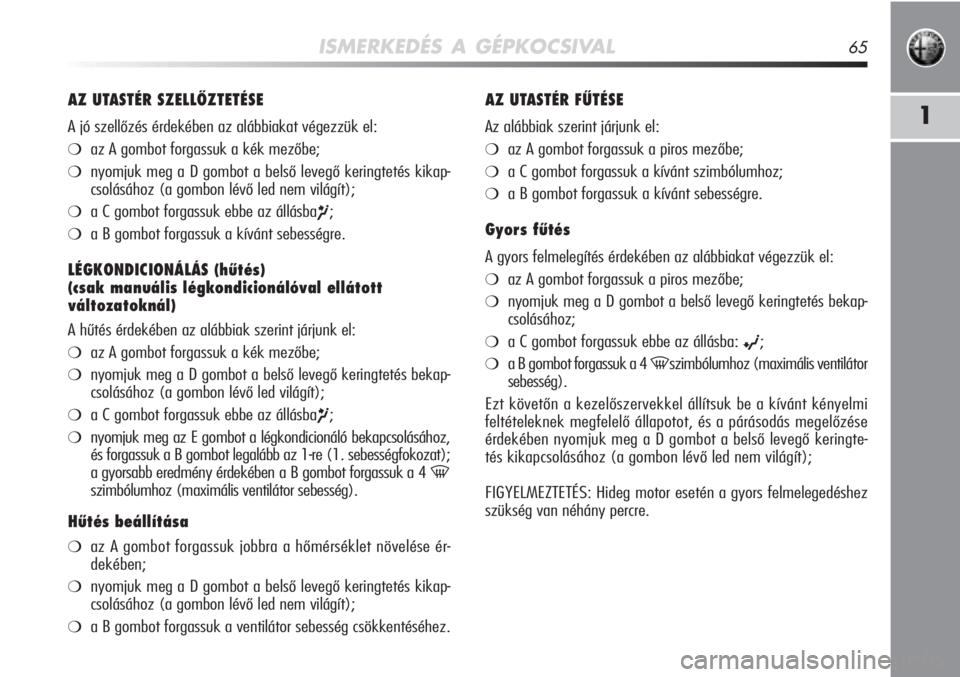

ISMERKEDÉS A GÉPKOCSIVAL65
1
AZ UTASTÉR SZELLŐZTETÉSE
A jó szellőzés érdekében az alábbiakat végezzük \
el:
❍az A gombot forgassuk a kék mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a C gombot forgassuk ebbe az állásba¶;
❍a B gombot forgassuk a kívánt sebességre.
LÉGKONDICIONÁLÁS (hűtés)
(csak manuális légkondicionálóval ellátott
változatoknál)
A hűtés érdekében az alábbiak szerint járjunk el:
❍az A gombot forgassuk a kék mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés bekap-
csolásához (a gombon lévő led világít);
❍a C gombot forgassuk ebbe az állásba¶;
❍nyomjuk meg az E gombot a légkondicionáló bekapcsolásához\
,
és forgassuk a B gombot legalább az 1-re (1. sebességfokozat)\
;
a gyorsabb eredmény érdekében a B gombot forgassuk a 4
-
szimbólumhoz (maximális ventilátor sebesség).
Hűtés beállítása
❍
az A gombot forgassuk jobbra a hőmérséklet növelése ér\
-
dekében;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a B gombot forgassuk a ventilátor sebesség csökkentéséhez\
.
AZ UTASTÉR FŰTÉSE
Az alábbiak szerint járjunk el:
❍az A gombot forgassuk a piros mezőbe;
❍a C gombot forgassuk a kívánt szimbólumhoz;
❍a B gombot forgassuk a kívánt sebességre.
Gyors fűtés
A gyors felmelegítés érdekében az alábbiakat végezzü\
k el:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés bekap-
csolásához;
❍a C gombot forgassuk ebbe az állásba: ©;
❍a B gombot forgassuk a 4 -szimbólumhoz (maximális ventilátor
sebesség).
Ezt követőn a kezelőszervekkel állítsuk be a kívánt kényelmi
feltételeknek megfelelő állapotot, és a párásodás m\
egelőzése
érdekében nyomjuk meg a D gombot a belső levegő keringte-
tés kikapcsolásához (a gombon lévő led nem világít\
);
FIGYELMEZTETÉS: Hideg motor esetén a gyors felmelegedéshez
szükség van néhány percre.

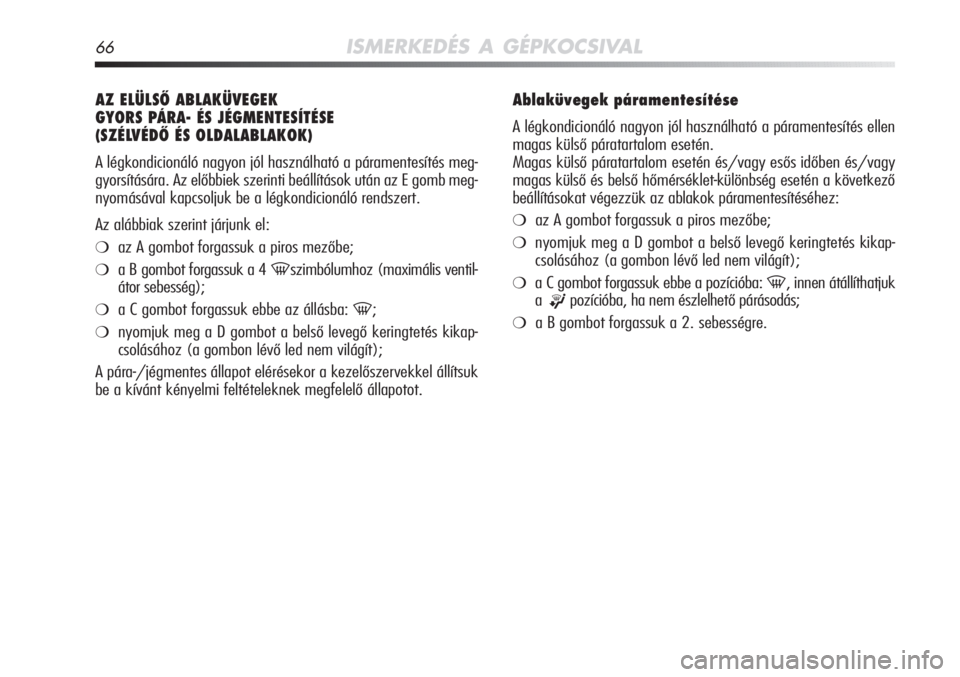

66ISMERKEDÉS A GÉPKOCSIVAL
AZ ELÜLSŐ ABLAKÜVEGEK
GYORS PÁRA- ÉS JÉGMENTESÍTÉSE
(SZÉLVÉDŐ ÉS OLDALABLAKOK)
A légkondicionáló nagyon jól használható a párament\
esítés meg-
gyorsítására. Az előbbiek szerinti beállítások utá\
n az E gomb meg-
nyomásával kapcsoljuk be a légkondicionáló rendszert.
Az alábbiak szerint járjunk el:
❍az A gombot forgassuk a piros mezőbe;
❍a B gombot forgassuk a 4 -szimbólumhoz (maximális ventil-
átor sebesség);
❍a C gombot forgassuk ebbe az állásba: -;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
A pára-/jégmentes állapot elérésekor a kezelőszervekkel állítsuk
be a kívánt kényelmi feltételeknek megfelelő állapotot\
.
Ablaküvegek páramentesítése
A légkondicionáló nagyon jól használható a párament\
esítés ellen
magas külső páratartalom esetén.
Magas külső páratartalom esetén és/vagy esős időben és/vagy
magas külső és belső hőmérséklet-különbség\
esetén a következő
beállításokat végezzük az ablakok páramentesítés\
éhez:
❍az A gombot forgassuk a piros mezőbe;
❍nyomjuk meg a D gombot a belső levegő keringtetés kikap-
csolásához (a gombon lévő led nem világít);
❍a C gombot forgassuk ebbe a pozícióba: -, innen átállíthatjuk
a
®pozícióba, ha nem észlelhető párásodás;
❍a B gombot forgassuk a 2. sebességre.

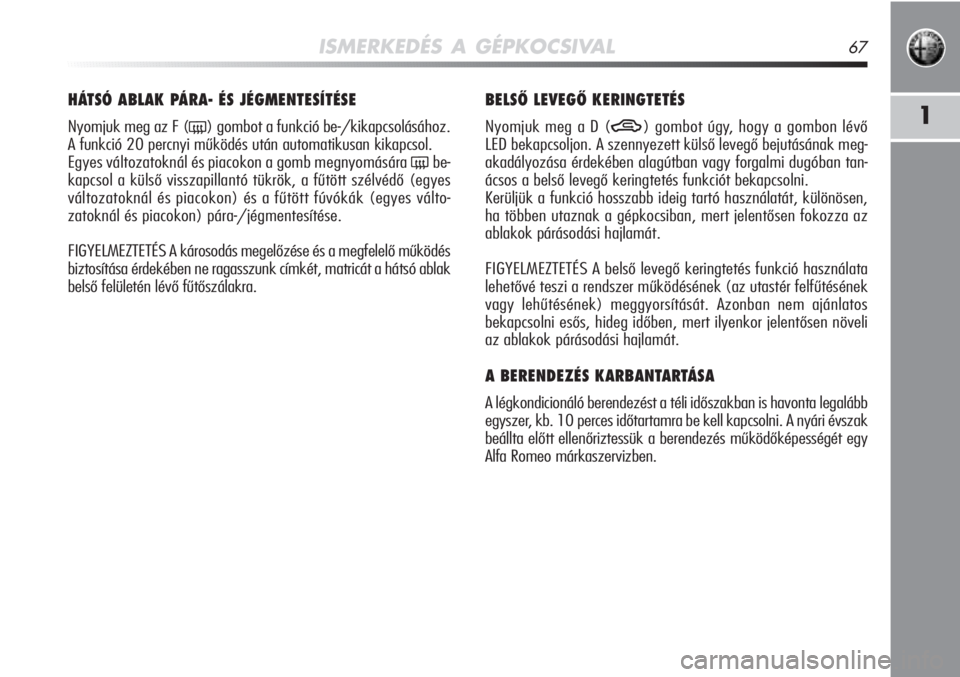

ISMERKEDÉS A GÉPKOCSIVAL67
1
HÁTSÓ ABLAK PÁRA- ÉS JÉGMENTESÍTÉSE
Nyomjuk meg az F (() gombot a funkció be-/kikapcsolásához.
A funkció 20 percnyi működés után automatikusan kikapcsol\
.
Egyes változatoknál és piacokon a gomb megnyomására
(be-
kapcsol a külső visszapillantó tükrök, a fűtött szé\
lvédő (egyes
változatoknál és piacokon) és a fűtött fúvóká\
k (egyes válto-
zatoknál és piacokon) pára-/jégmentesítése.
FIGYELMEZTETÉS A károsodás megelőzése és a megfelelő\
működés
biztosítása érdekében ne ragasszunk címkét, matricá\
t a hátsó ablak
belső felületén lévő fűtőszálakra.
BELSŐ LEVEGŐ KERINGTETÉS
Nyomjuk meg a D (T) gombot úgy, hogy a gombon lévő
LED bekapcsoljon. A szennyezett külső levegő bejutásának \
meg-
akadályozása érdekében alagútban vagy forgalmi dugóban\
tan-
ácsos a belső levegő keringtetés funkciót bekapcsolni.
Kerüljük a funkció hosszabb ideig tartó használatát, különösen,
ha többen utaznak a gépkocsiban, mert jelentősen fokozza az
ablakok párásodási hajlamát.
FIGYELMEZTETÉS A belső levegő keringtetés funkció haszná\
lata
lehetővé teszi a rendszer működésének (az utastér \
felfűtésének
vagy lehűtésének) meggyorsítását. Azonban nem aján\
latos
bekapcsolni esős, hideg időben, mert ilyenkor jelentősen növeli
az ablakok párásodási hajlamát.
A BERENDEZÉS KARBANTARTÁSA
A légkondicionáló berendezést a téli időszakban is hav\
onta legalább
egyszer, kb. 10 perces időtartamra be kell kapcsolni. A nyári évszak
beállta előtt ellenőriztessük a berendezés működő\
képességét egy
Alfa Romeo márkaszervizben.

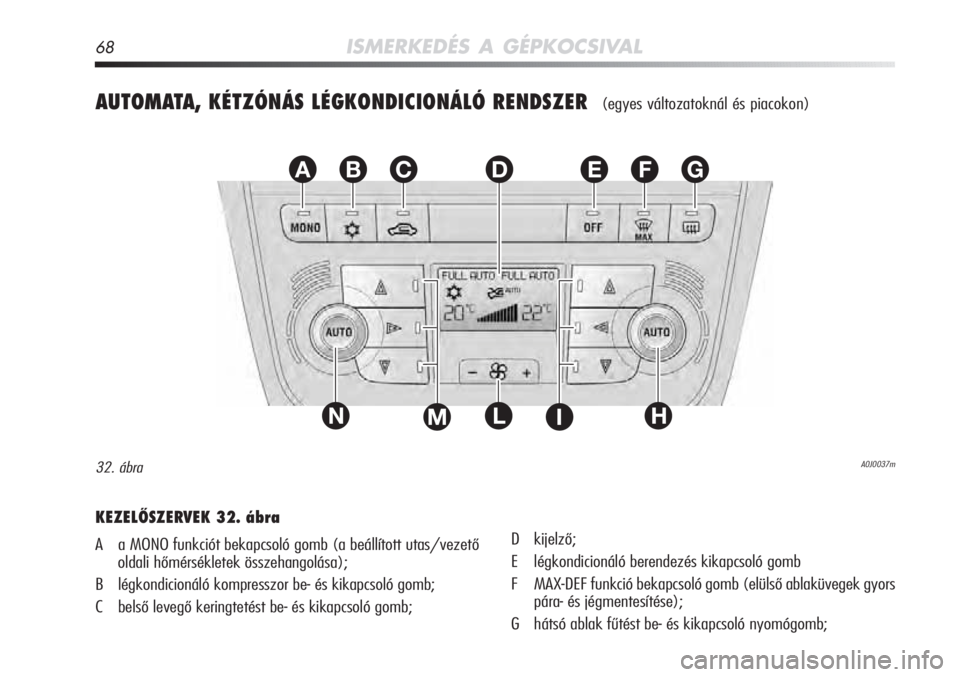

68ISMERKEDÉS A GÉPKOCSIVAL
AUTOMATA, KÉTZÓNÁS LÉGKONDICIONÁLÓ RENDSZER (egyes változatoknál és piacokon)
EFGABC
L
D
NHIM
A0J0037m32. ábra
KEZELŐSZERVEK 32. ábra
A a MONO funkciót bekapcsoló gomb (a beállított utas/vezető\
oldali hőmérsékletek összehangolása);
B légkondicionáló kompresszor be- és kikapcsoló gomb;
C belső levegő keringtetést be- és kikapcsoló gomb; D kijelző;
E légkondicionáló berendezés kikapcsoló gomb
F MAX-DEF funkció bekapcsoló gomb (elülső ablaküvegek gyor\
s
pára- és jégmentesítése);
G hátsó ablak fűtést be- és kikapcsoló nyomógomb;

ISMERKEDÉS A GÉPKOCSIVAL69
1
Ezek a funkciók kézzel is szabályozhatók, ami azt jelenti, h\
ogy
a rendszeren beavatkozva egy vagy több funkció kiválasztható\
,
és állításukkal a paraméterek módosíthatók. Í\
gy kikapcsol a kéz-
zel megváltoztatott funkciók automatikus szabályozása, ame-
lyeknél a rendszer csak biztonsági okokból avatkozik be.
A kézi beállítások mindig előnyt élveznek az automatik\
us műkö-
déssel szemben, és tárolásra kerülnek az AUTO gomb ismételt
megnyomásáig, kivételt képeznek azok az esetek, amikor a ren\
d-
szer különleges biztonsági feltételek miatt beavatkozik.
Az egyes funkciók kézi beállítása nem befolyásolja a t\
öbbi funk-
ció automatikus szabályozását. Az utastérbe bejuttatott l\
evegő
mennyisége független a jármű sebességétől, mivel azt az
elektronikus szabályozású ventilátor biztosítja. A belé\
pő levegő
hőmérsékletének szabályozása mindig automatikusan tö\
rténik
a kijelzőn beállított hőmérsékletek függvényé\
ben (kivéve,
amikor a berendezés kikapcsolt vagy egyes esetekben, amikor
a légkondicionáló kompresszor kikapcsolt).
A rendszer az alábbiak kézi beállítását vagy módosí\
tását teszi
lehetővé:
❍vezető és utas oldali levegőhőmérséklet;
❍ventilátorsebesség beállítása (folyamatos változtatá\
ssal);
❍levegőelosztás 7 állásba (vezető és utas oldal);
❍légkondicionáló kompresszor bekapcsolása;
❍egyzónás/kétzónás levegőelosztás prioritás;
❍gyors pára- és jégmentesítés funkció;
❍belső levegő keringtetés;
❍hátsó ablak fűtés;
❍a rendszer kikapcsolása.
H AUTO funkciót (automatikus működés) bekapcsoló nyomó\
gomb
és utas oldali levegőhőmérsékletet beállító forg\
atógomb;
I utas oldali levegőelosztást választó gomb;
L ventilátor sebesség növelése/csökkentése;
M vezető oldali levegőelosztást választó gomb;
N AUTO funkciót (automatikus működés) bekapcsoló nyomó\
gomb és vezető oldali levegőhőmérsékletet beállító\
forgatógomb.
LEÍRÁS
A kétzónás automatikus légkondicionáló az utastér k\
ét oldalán
szabályozza a levegő hőmérsékletét/elosztását: a\
vezető és az
utas oldalon. A rendszer fenntartja az utastér kényelmi szintjét,
és kiegyenlíti a külső időjárási feltételek, bel\
eértve a napsugár-
zás esetleges változásának hatását is, amelyet az erre szolgáló
érzékelő figyel.
Az automatikusan szabályozott funkciók és paraméterek az alá\
b-
biak:
❍levegőhőmérséklet a vezető és az első utas oldali l\
evegőnyí-
lásoknál;
❍levegőelosztás a vezető és az első utas oldali levegőn\
yílásoknál;
❍a ventilátor sebessége (a levegőáramlás folyamatos vá\
ltoz-
tatása);
❍a kompresszor bekapcsolása (a levegő hűtésére/pára -
mentesítésére);
❍belső levegő keringtetés.
