Alfa Romeo MiTo 2013 Drift- och underhållshandbok (in Swedish)

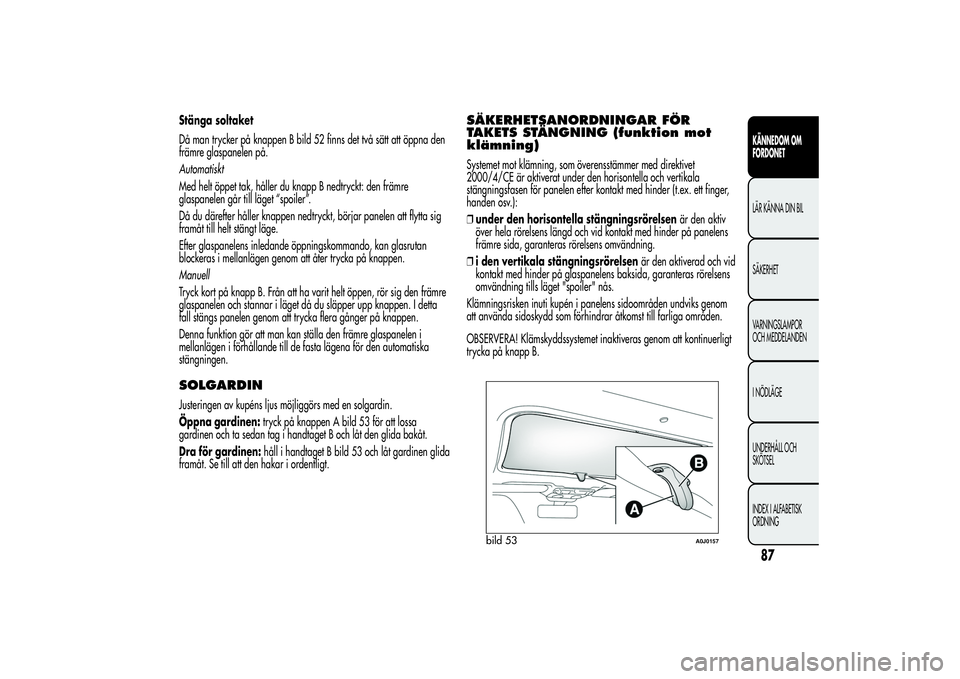

Stänga soltaket
Då man trycker på knappen B bild 52 finns det två sätt att öppna den
främre glaspanelen på.
Automatiskt
Med helt öppet tak, håller du knapp B nedtryckt: den främre
glaspanelen går till läget “spoiler”.
Då du därefter håller knappen nedtryckt, börjar panelen att flytta sig
framåt till helt stängt läge.
Efter glaspanelens inledande öppningskommando, kan glasrutan
blockeras i mellanlägen genom att åter trycka på knappen.
Manuell
Tryck kort på knapp B. Från att ha varit helt öppen, rör sig den främre
glaspanelen och stannar i läget då du släpper upp knappen. I detta
fall stängs panelen genom att trycka flera gånger på knappen.
Denna funktion gör att man kan ställa den främre glaspanelen i
mellanlägen i förhållande till de fasta lägena för den automatiska
stängningen.SOLGARDINJusteringen av kupéns ljus möjliggörs med en solgardin.
Öppna gardinen:tryck på knappen A bild 53 för att lossa
gardinen och ta sedan tag i handtaget B och låt den glida bakåt.
Dra för gardinen:håll i handtaget B bild 53 och låt gardinen glida
framåt. Se till att den hakar i ordentligt.
SÄKERHETSANORDNINGAR FÖR
TAKETS STÄNGNING (funktion mot
klämning)Systemet mot klämning, som överensstämmer med direktivet
2000/4/CE är aktiverat under den horisontella och vertikala
stängningsfasen för panelen efter kontakt med hinder (t.ex. ett finger,
handen osv.):
❒under den horisontella stängningsrörelsenär den aktiv
över hela rörelsens längd och vid kontakt med hinder på panelens
främre sida, garanteras rörelsens omvändning.
❒i den vertikala stängningsrörelsenär den aktiverad och vid
kontakt med hinder på glaspanelens baksida, garanteras rörelsens
omvändning tills läget "spoiler" nås.
Klämningsrisken inuti kupén i panelens sidoområden undviks genom
att använda sidoskydd som förhindrar åtkomst till farliga områden.
OBSERVERA! Klämskyddssystemet inaktiveras genom att kontinuerligt
trycka på knapp B.
bild 53
A0J0157
87KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

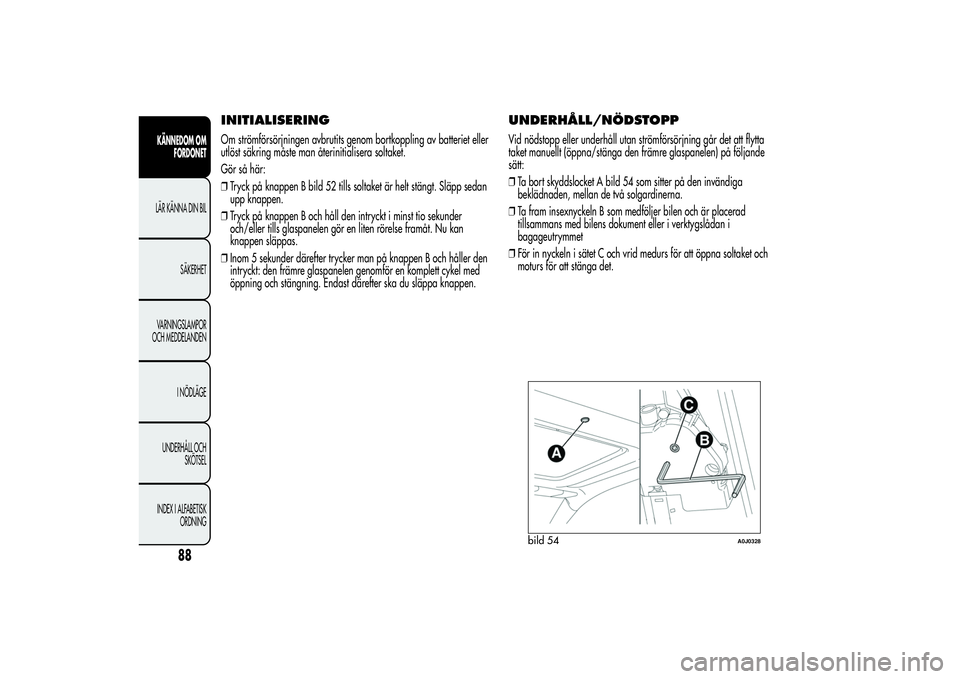

INITIALISERINGOm strömförsörjningen avbrutits genom bortkoppling av batteriet eller
utlöst säkring måste man återinitialisera soltaket.
Gör så här:
❒Tryck på knappen B bild 52 tills soltaket är helt stängt. Släpp sedan
upp knappen.
❒Tryck på knappen B och håll den intryckt i minst tio sekunder
och/eller tills glaspanelen gör en liten rörelse framåt. Nu kan
knappen släppas.
❒Inom 5 sekunder därefter trycker man på knappen B och håller den
intryckt: den främre glaspanelen genomför en komplett cykel med
öppning och stängning. Endast därefter ska du släppa knappen.
UNDERHÅLL/NÖDSTOPPVid nödstopp eller underhåll utan strömförsörjning går det att flytta
taket manuellt (öppna/stänga den främre glaspanelen) på följande
sätt:
❒Ta bort skyddslocket A bild 54 som sitter på den invändiga
beklädnaden, mellan de två solgardinerna.
❒Ta fram insexnyckeln B som medföljer bilen och är placerad
tillsammans med bilens dokument eller i verktygslådan i
bagageutrymmet
❒För in nyckeln i sätet C och vrid medurs för att öppna soltaket och
moturs för att stänga det.
bild 54
A0J0328
88
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

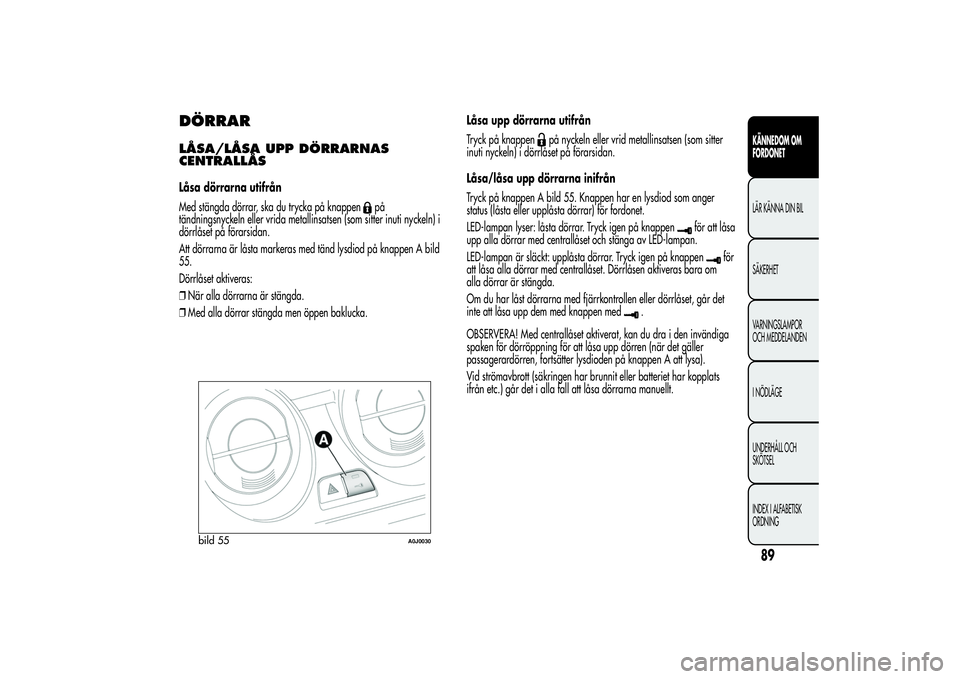

DÖRRARLÅSA/LÅSA UPP DÖRRARNAS
CENTRALLÅSLåsa dörrarna utifrån
Med stängda dörrar, ska du trycka på knappen
på
tändningsnyckeln eller vrida metallinsatsen (som sitter inuti nyckeln) i
dörrlåset på förarsidan.
Att dörrarna är låsta markeras med tänd lysdiod på knappen A bild
55.
Dörrlåset aktiveras:
❒När alla dörrarna är stängda.
❒Med alla dörrar stängda men öppen baklucka.Låsa upp dörrarna utifrån
Tryck på knappen
på nyckeln eller vrid metallinsatsen (som sitter
inuti nyckeln) i dörrlåset på förarsidan.
Låsa/låsa upp dörrarna inifrån
Tryck på knappen A bild 55. Knappen har en lysdiod som anger
status (låsta eller upplåsta dörrar) för fordonet.
LED-lampan lyser: låsta dörrar. Tryck igen på knappen
för att låsa
upp alla dörrar med centrallåset och stänga av LED-lampan.
LED-lampan är släckt: upplåsta dörrar. Tryck igen på knappen
för
att låsa alla dörrar med centrallåset. Dörrlåsen aktiveras bara om
alla dörrar är stängda.
Om du har låst dörrarna med fjärrkontrollen eller dörrlåset, går det
inte att låsa upp dem med knappen med
.
OBSERVERA! Med centrallåset aktiverat, kan du dra i den invändiga
spaken för dörröppning för att låsa upp dörren (när det gäller
passagerardörren, fortsätter lysdioden på knappen A att lysa).
Vid strömavbrott (säkringen har brunnit eller batteriet har kopplats
ifrån etc.) går det i alla fall att låsa dörrarna manuellt.
bild 55
A0J0030
89KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

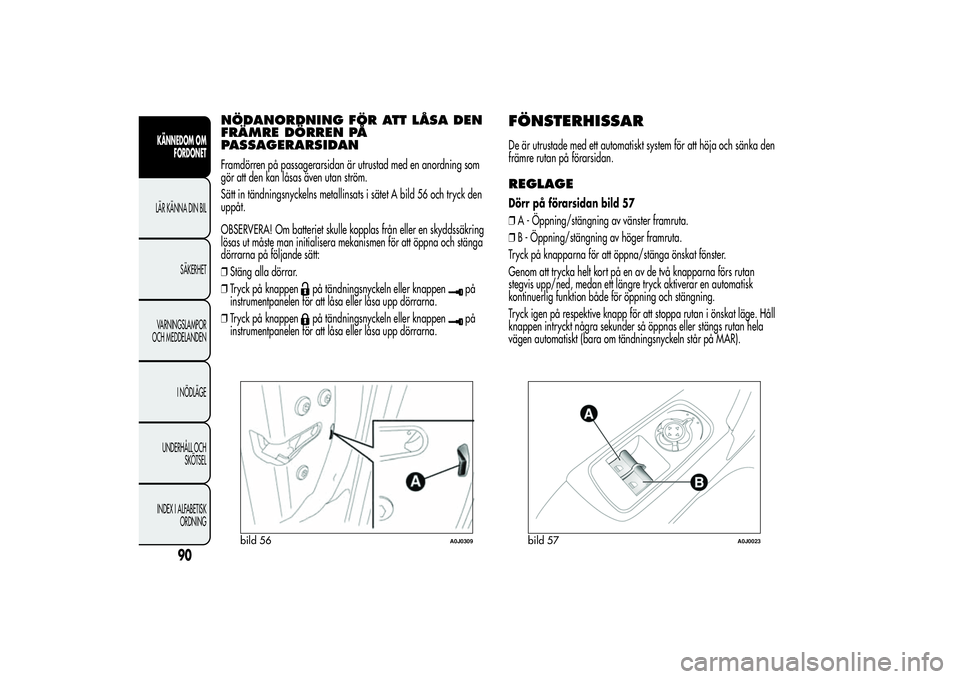

NÖDANORDNING FÖR ATT LÅSA DEN
FRÄMRE DÖRREN PÅ
PASSAGERARSIDANFramdörren på passagerarsidan är utrustad med en anordning som
gör att den kan låsas även utan ström.
Sätt in tändningsnyckelns metallinsats i sätet A bild 56 och tryck den
uppåt.
OBSERVERA! Om batteriet skulle kopplas från eller en skyddssäkring
lösas ut måste man initialisera mekanismen för att öppna och stänga
dörrarna på följande sätt:
❒Stäng alla dörrar.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
❒Tryck på knappen
på tändningsnyckeln eller knappen
på
instrumentpanelen för att låsa eller låsa upp dörrarna.
FÖNSTERHISSARDe är utrustade med ett automatiskt system för att höja och sänka den
främre rutan på förarsidan.REGLAGEDörr på förarsidan bild 57
❒A - Öppning/stängning av vänster framruta.
❒B - Öppning/stängning av höger framruta.
Tryck på knapparna för att öppna/stänga önskat fönster.
Genom att trycka helt kort på en av de två knapparna förs rutan
stegvis upp/ned, medan ett längre tryck aktiverar en automatisk
kontinuerlig funktion både för öppning och stängning.
Tryck igen på respektive knapp för att stoppa rutan i önskat läge. Håll
knappen intryckt några sekunder så öppnas eller stängs rutan hela
vägen automatiskt (bara om tändningsnyckeln står på MAR).
bild 56
A0J0309
bild 57
A0J0023
90
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

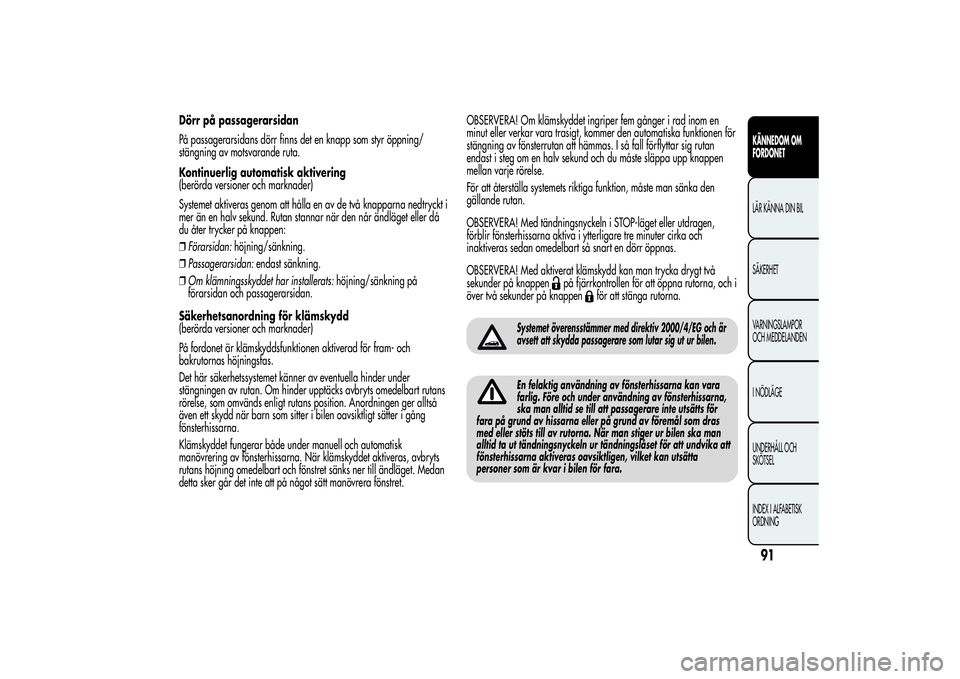

Dörr på passagerarsidan
På passagerarsidans dörr finns det en knapp som styr öppning/
stängning av motsvarande ruta.
Kontinuerlig automatisk aktivering
(berörda versioner och marknader)
Systemet aktiveras genom att hålla en av de två knapparna nedtryckt i
mer än en halv sekund. Rutan stannar när den når ändläget eller då
du åter trycker på knappen:
❒Förarsidan:höjning/sänkning.
❒Passagerarsidan:endast sänkning.
❒Om klämningsskyddet har installerats:höjning/sänkning på
förarsidan och passagerarsidan.
Säkerhetsanordning för klämskydd
(berörda versioner och marknader)
På fordonet är klämskyddsfunktionen aktiverad för fram- och
bakrutornas höjningsfas.
Det här säkerhetssystemet känner av eventuella hinder under
stängningen av rutan. Om hinder upptäcks avbryts omedelbart rutans
rörelse, som omvänds enligt rutans position. Anordningen ger alltså
även ett skydd när barn som sitter i bilen oavsiktligt sätter i gång
fönsterhissarna.
Klämskyddet fungerar både under manuell och automatisk
manövrering av fönsterhissarna. När klämskyddet aktiveras, avbryts
rutans höjning omedelbart och fönstret sänks ner till ändläget. Medan
detta sker går det inte att på något sätt manövrera fönstret.OBSERVERA! Om klämskyddet ingriper fem gånger i rad inom en
minut eller verkar vara trasigt, kommer den automatiska funktionen för
stängning av fönsterrutan att hämmas. I så fall förflyttar sig rutan
endast i steg om en halv sekund och du måste släppa upp knappen
mellan varje rörelse.
För att återställa systemets riktiga funktion, måste man sänka den
gällande rutan.
OBSERVERA! Med tändningsnyckeln i STOP-läget eller utdragen,
förblir fönsterhissarna aktiva i ytterligare tre minuter cirka och
inaktiveras sedan omedelbart så snart en dörr öppnas.
OBSERVERA! Med aktiverat klämskydd kan man trycka drygt två
sekunder på knappen
på fjärrkontrollen för att öppna rutorna, och i
över två sekunder på knappen
för att stänga rutorna.
Systemet överensstämmer med direktiv 2000/4/EG och är
avsett att skydda passagerare som lutar sig ut ur bilen.En felaktig användning av fönsterhissarna kan vara
farlig. Före och under användning av fönsterhissarna,
ska man alltid se till att passagerare inte utsätts för
fara på grund av hissarna eller på grund av föremål som dras
med eller stöts till av rutorna. När man stiger ur bilen ska man
alltid ta ut tändningsnyckeln ur tändningslåset för att undvika att
fönsterhissarna aktiveras oavsiktligen, vilket kan utsätta
personer som är kvar i bilen för fara.
91KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

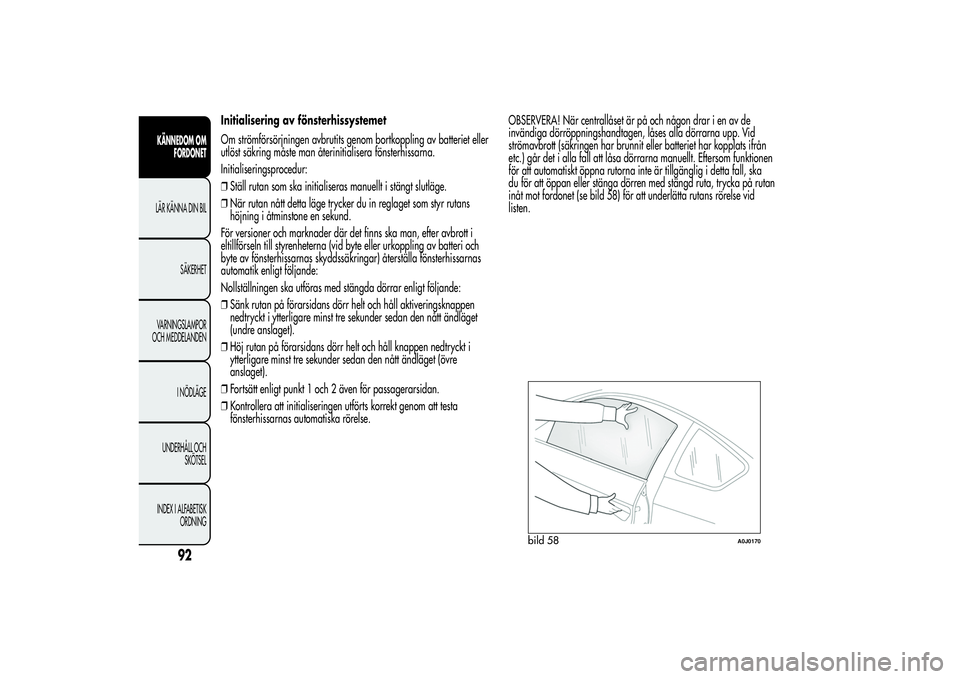

Initialisering av fönsterhissystemet
Om strömförsörjningen avbrutits genom bortkoppling av batteriet eller
utlöst säkring måste man återinitialisera fönsterhissarna.
Initialiseringsprocedur:
❒Ställ rutan som ska initialiseras manuellt i stängt slutläge.
❒När rutan nått detta läge trycker du in reglaget som styr rutans
höjning i åtminstone en sekund.
För versioner och marknader där det finns ska man, efter avbrott i
eltillförseln till styrenheterna (vid byte eller urkoppling av batteri och
byte av fönsterhissarnas skyddssäkringar) återställa fönsterhissarnas
automatik enligt följande:
Nollställningen ska utföras med stängda dörrar enligt följande:
❒Sänk rutan på förarsidans dörr helt och håll aktiveringsknappen
nedtryckt i ytterligare minst tre sekunder sedan den nått ändläget
(undre anslaget).
❒Höj rutan på förarsidans dörr helt och håll knappen nedtryckt i
ytterligare minst tre sekunder sedan den nått ändläget (övre
anslaget).
❒Fortsätt enligt punkt 1 och 2 även för passagerarsidan.
❒Kontrollera att initialiseringen utförts korrekt genom att testa
fönsterhissarnas automatiska rörelse.OBSERVERA! När centrallåset är på och någon drar i en av de
invändiga dörröppningshandtagen, låses alla dörrarna upp. Vid
strömavbrott (säkringen har brunnit eller batteriet har kopplats ifrån
etc.) går det i alla fall att låsa dörrarna manuellt. Eftersom funktionen
för att automatiskt öppna rutorna inte är tillgänglig i detta fall, ska
du för att öppan eller stänga dörren med stängd ruta, trycka på rutan
inåt mot fordonet (se bild 58) för att underlätta rutans rörelse vid
listen.
bild 58
A0J0170
92
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

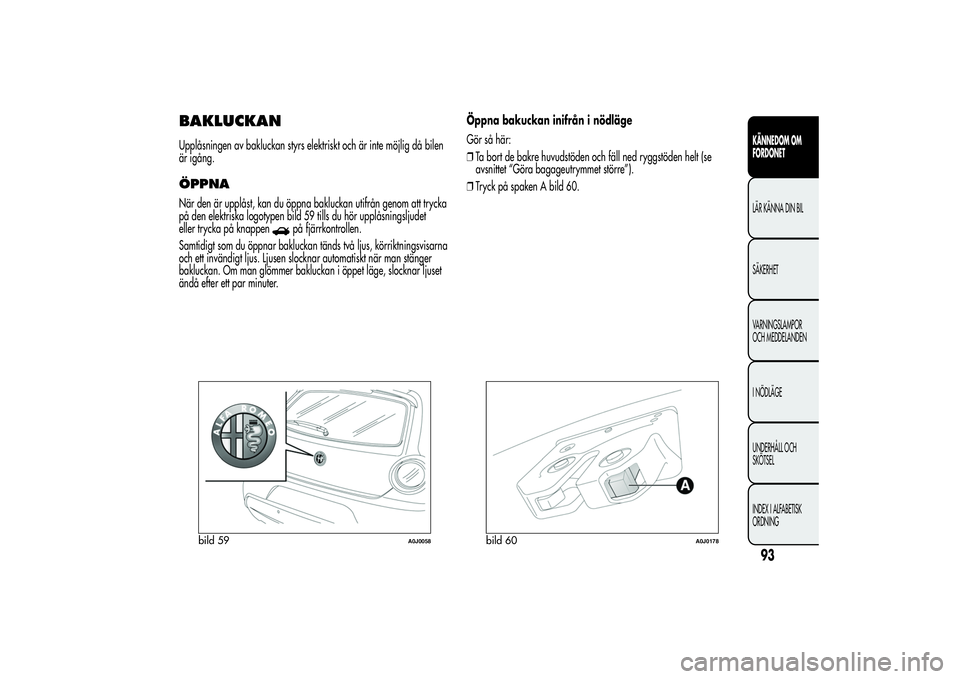

BAKLUCKANUpplåsningen av bakluckan styrs elektriskt och är inte möjlig då bilen
är igång.ÖPPNANär den är upplåst, kan du öppna bakluckan utifrån genom att trycka
på den elektriska logotypen bild 59 tills du hör upplåsningsljudet
eller trycka på knappen
på fjärrkontrollen.
Samtidigt som du öppnar bakluckan tänds två ljus, körriktningsvisarna
och ett invändigt ljus. Ljusen slocknar automatiskt när man stänger
bakluckan. Om man glömmer bakluckan i öppet läge, slocknar ljuset
ändå efter ett par minuter.Öppna bakuckan inifrån i nödläge
Gör så här:
❒Ta bort de bakre huvudstöden och fäll ned ryggstöden helt (se
avsnittet “Göra bagageutrymmet större”).
❒Tryck på spaken A bild 60.
bild 59
A0J0058
bild 60
A0J0178
93KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

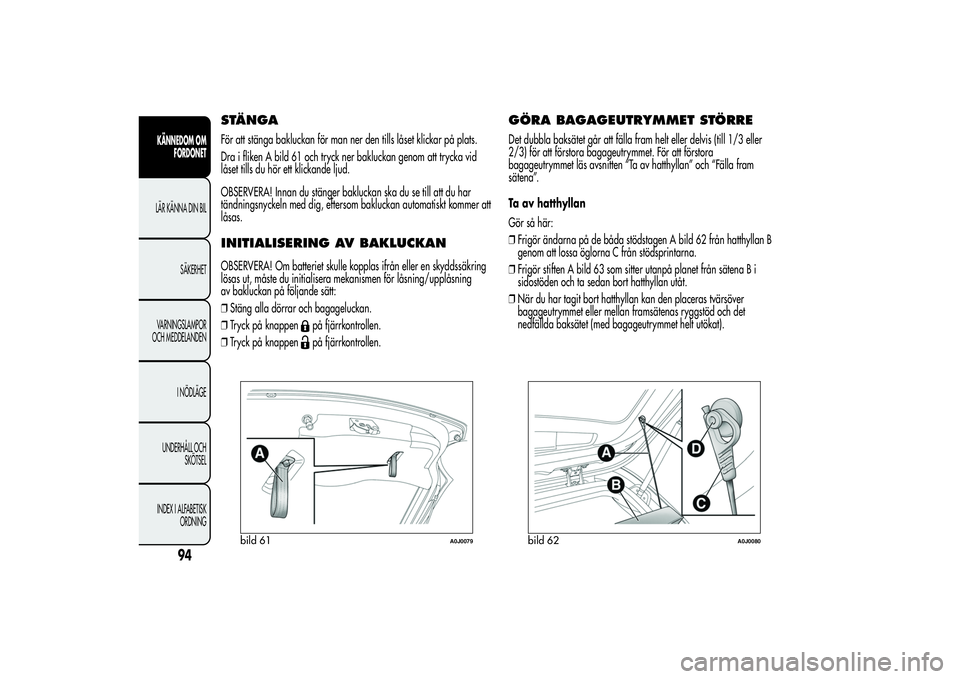

STÄNGAFör att stänga bakluckan för man ner den tills låset klickar på plats.
Dra i fliken A bild 61 och tryck ner bakluckan genom att trycka vid
låset tills du hör ett klickande ljud.
OBSERVERA! Innan du stänger bakluckan ska du se till att du har
tändningsnyckeln med dig, eftersom bakluckan automatiskt kommer att
låsas.INITIALISERING AV BAKLUCKANOBSERVERA! Om batteriet skulle kopplas ifrån eller en skyddssäkring
lösas ut, måste du initialisera mekanismen för låsning/upplåsning
av bakluckan på följande sätt:
❒Stäng alla dörrar och bagageluckan.
❒Tryck på knappen
på fjärrkontrollen.
❒Tryck på knappenpå fjärrkontrollen.
GÖRA BAGAGEUTRYMMET STÖRREDet dubbla baksätet går att fälla fram helt eller delvis (till 1/3 eller
2/3) för att förstora bagageutrymmet. För att förstora
bagageutrymmet läs avsnitten “Ta av hatthyllan” och “Fälla fram
sätena”.
Ta av hatthyllan
Gör så här:
❒Frigör ändarna på de båda stödstagen A bild 62 från hatthyllan B
genom att lossa öglorna C från stödsprintarna.
❒Frigör stiften A bild 63 som sitter utanpå planet från sätena B i
sidostöden och ta sedan bort hatthyllan utåt.
❒När du har tagit bort hatthyllan kan den placeras tvärsöver
bagageutrymmet eller mellan framsätenas ryggstöd och det
nedfällda baksätet (med bagageutrymmet helt utökat).
bild 61
A0J0079
bild 62
A0J0080
94
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

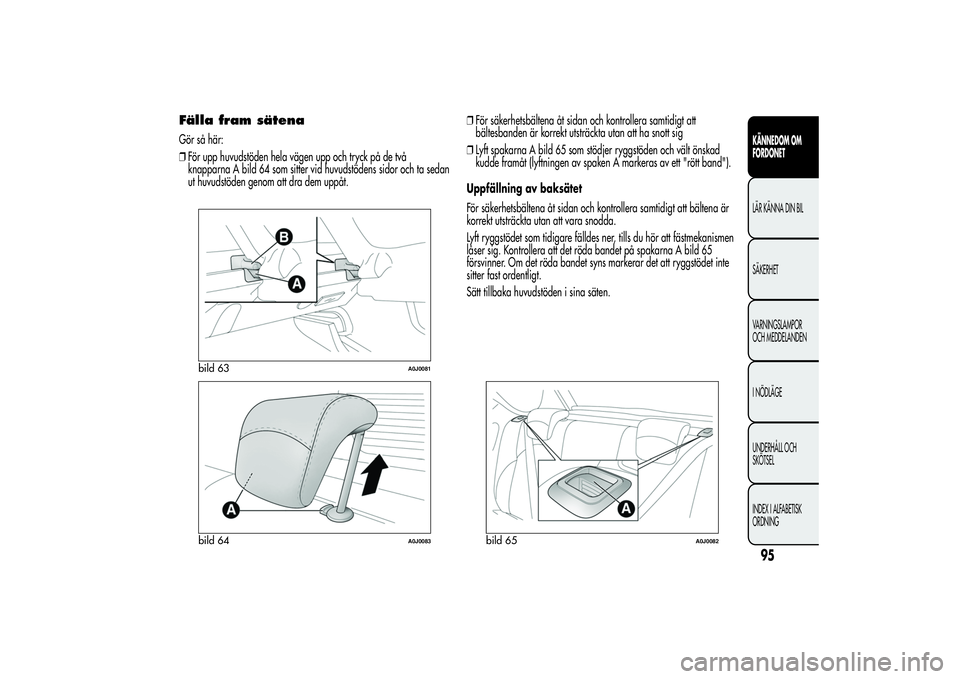

Fälla fram sätenaGör så här:
❒För upp huvudstöden hela vägen upp och tryck på de två
knapparna A bild 64 som sitter vid huvudstödens sidor och ta sedan
ut huvudstöden genom att dra dem uppåt.❒För säkerhetsbältena åt sidan och kontrollera samtidigt att
bältesbanden är korrekt utsträckta utan att ha snott sig
❒Lyft spakarna A bild 65 som stödjer ryggstöden och vält önskad
kudde framåt (lyftningen av spaken A markeras av ett "rött band").
Uppfällning av baksätet
För säkerhetsbältena åt sidan och kontrollera samtidigt att bältena är
korrekt utsträckta utan att vara snodda.
Lyft ryggstödet som tidigare fälldes ner, tills du hör att fästmekanismen
låser sig. Kontrollera att det röda bandet på spakarna A bild 65
försvinner. Om det röda bandet syns markerar det att ryggstödet inte
sitter fast ordentligt.
Sätt tillbaka huvudstöden i sina säten.
bild 63
A0J0081
bild 64
A0J0083
bild 65
A0J0082
95KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

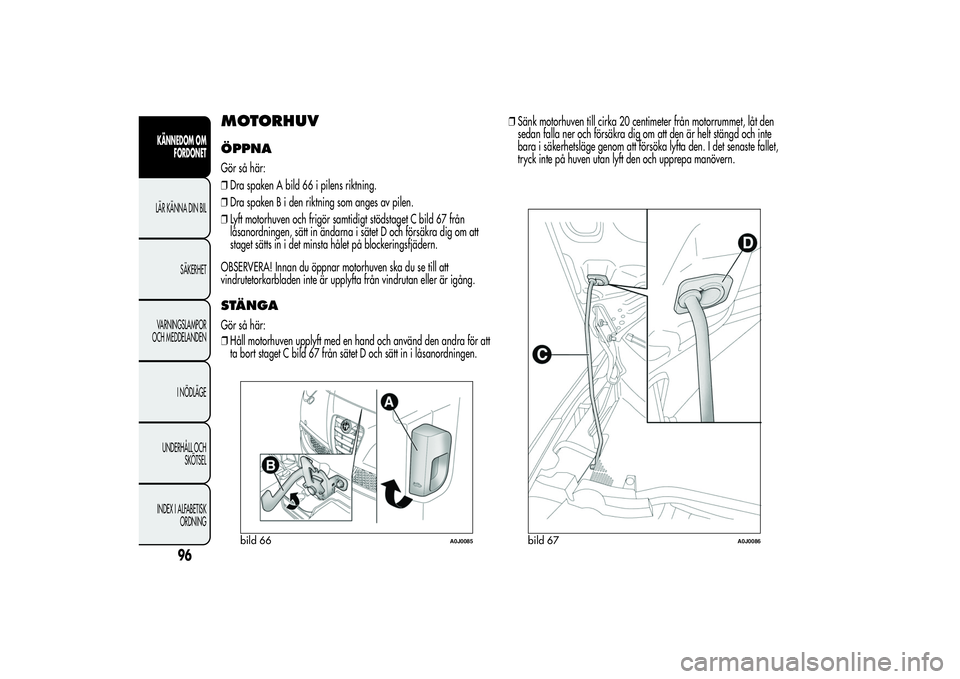

MOTORHUVÖPPNAGör så här:
❒Dra spaken A bild 66 i pilens riktning.
❒Dra spaken B i den riktning som anges av pilen.
❒Lyft motorhuven och frigör samtidigt stödstaget C bild 67 från
låsanordningen, sätt in ändarna i sätet D och försäkra dig om att
staget sätts in i det minsta hålet på blockeringsfjädern.
OBSERVERA! Innan du öppnar motorhuven ska du se till att
vindrutetorkarbladen inte är upplyfta från vindrutan eller är igång.STÄNGAGör så här:
❒Håll motorhuven upplyft med en hand och använd den andra för att
ta bort staget C bild 67 från sätet D och sätt in i låsanordningen.❒Sänk motorhuven till cirka 20 centimeter från motorrummet, låt den
sedan falla ner och försäkra dig om att den är helt stängd och inte
bara i säkerhetsläge genom att försöka lyfta den. I det senaste fallet,
tryck inte på huven utan lyft den och upprepa manövern.
bild 66
A0J0085
bild 67
A0J0086
96
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
