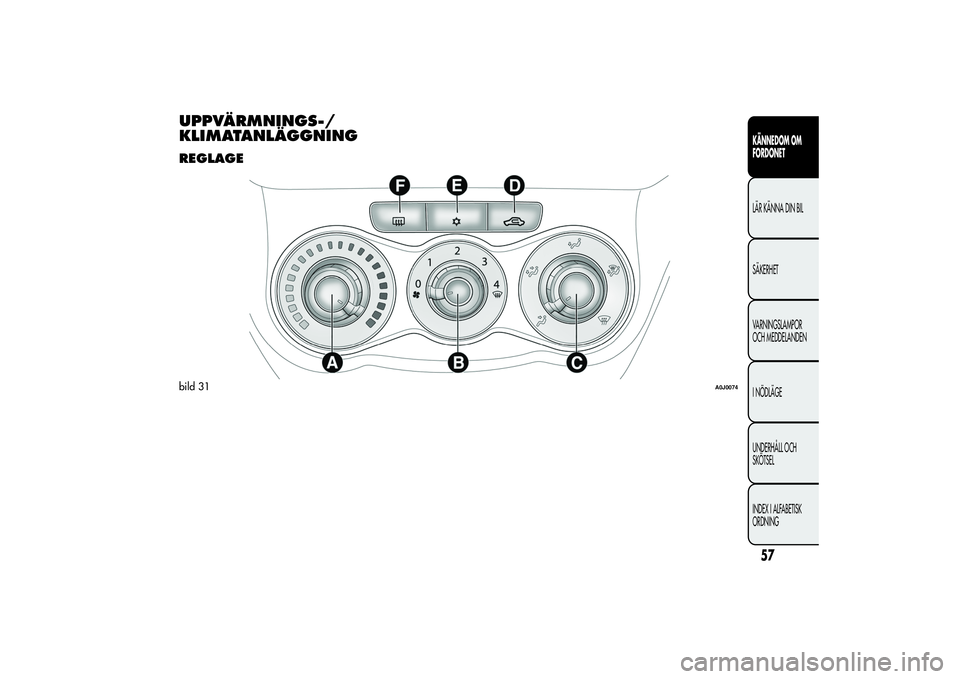

UPPVÄRMNINGS-/
KLIMATANLÄGGNINGREGLAGEbild 31
A0J0074
57KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

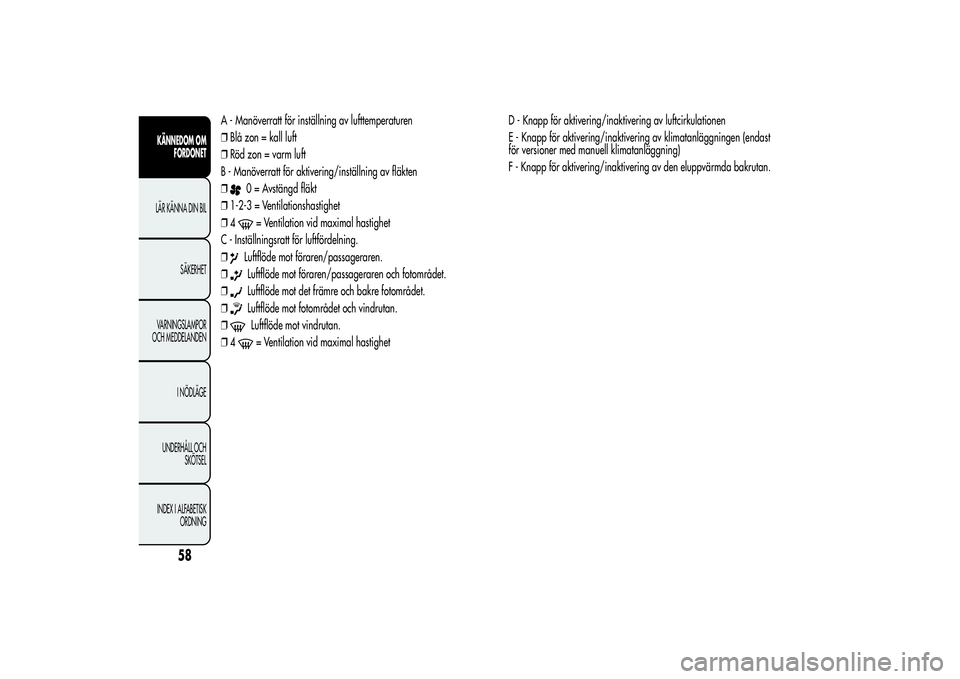

A - Manöverratt för inställning av lufttemperaturen
❒Blå zon = kall luft
❒Röd zon = varm luft
B - Manöverratt för aktivering/inställning av fläkten
❒
0 = Avstängd fläkt
❒1-2-3 = Ventilationshastighet
❒4= Ventilation vid maximal hastighet
C - Inställningsratt för luftfördelning.
❒
Luftflöde mot föraren/passageraren.
❒Luftflöde mot föraren/passageraren och fotområdet.
❒Luftflöde mot det främre och bakre fotområdet.
❒Luftflöde mot fotområdet och vindrutan.
❒Luftflöde mot vindrutan.
❒4= Ventilation vid maximal hastighetD - Knapp för aktivering/inaktivering av luftcirkulationen
E - Knapp för aktivering/inaktivering av klimatanläggningen (endast
för versioner med manuell klimatanläggning)
F - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan.
58
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

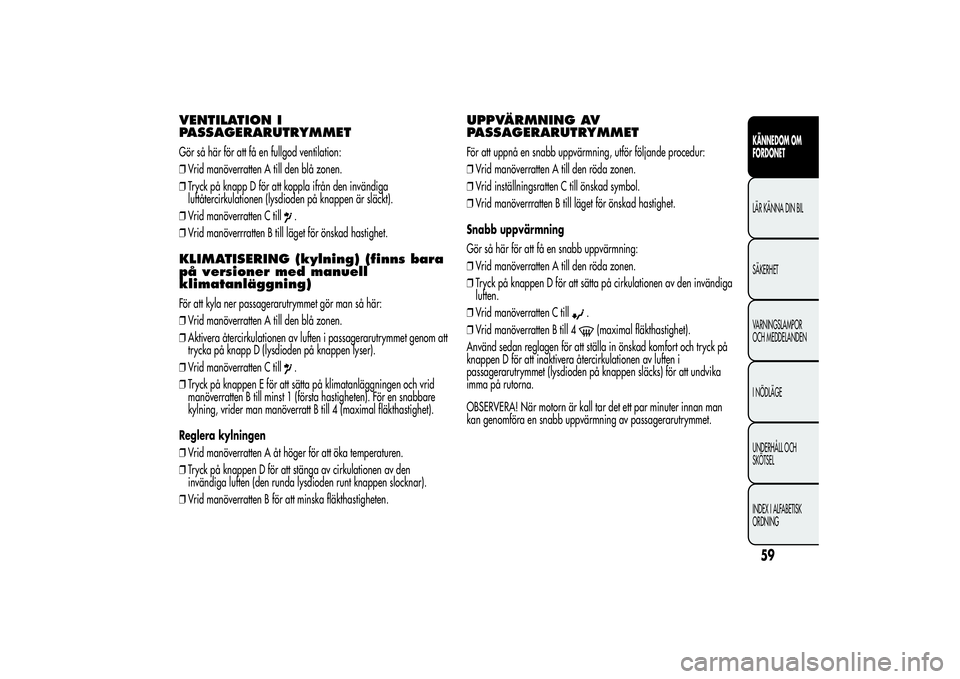

VENTILATION I
PASSAGERARUTRYMMETGör så här för att få en fullgod ventilation:
❒Vrid manöverratten A till den blå zonen.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
❒Vrid manöverratten C till
.
❒Vrid manöverrratten B till läget för önskad hastighet.
KLIMATISERING (kylning) (finns bara
på versioner med manuell
klimatanläggning)För att kyla ner passagerarutrymmet gör man så här:
❒Vrid manöverratten A till den blå zonen.
❒Aktivera återcirkulationen av luften i passagerarutrymmet genom att
trycka på knapp D (lysdioden på knappen lyser).
❒Vrid manöverratten C till
.
❒Tryck på knappen E för att sätta på klimatanläggningen och vrid
manöverratten B till minst 1 (första hastigheten). För en snabbare
kylning, vrider man manöverratt B till 4 (maximal fläkthastighet).
Reglera kylningen
❒Vrid manöverratten A åt höger för att öka temperaturen.
❒Tryck på knappen D för att stänga av cirkulationen av den
invändiga luften (den runda lysdioden runt knappen slocknar).
❒Vrid manöverratten B för att minska fläkthastigheten.
UPPVÄRMNING AV
PASSAGERARUTRYMMETFör att uppnå en snabb uppvärmning, utför följande procedur:
❒Vrid manöverratten A till den röda zonen.
❒Vrid inställningsratten C till önskad symbol.
❒Vrid manöverrratten B till läget för önskad hastighet.
Snabb uppvärmning
Gör så här för att få en snabb uppvärmning:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knappen D för att sätta på cirkulationen av den invändiga
luften.
❒Vrid manöverratten C till
.
❒Vrid manöverratten B till 4(maximal fläkthastighet).
Använd sedan reglagen för att ställa in önskad komfort och tryck på
knappen D för att inaktivera återcirkulationen av luften i
passagerarutrymmet (lysdioden på knappen släcks) för att undvika
imma på rutorna.
OBSERVERA! När motorn är kall tar det ett par minuter innan man
kan genomföra en snabb uppvärmning av passagerarutrymmet.
59KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

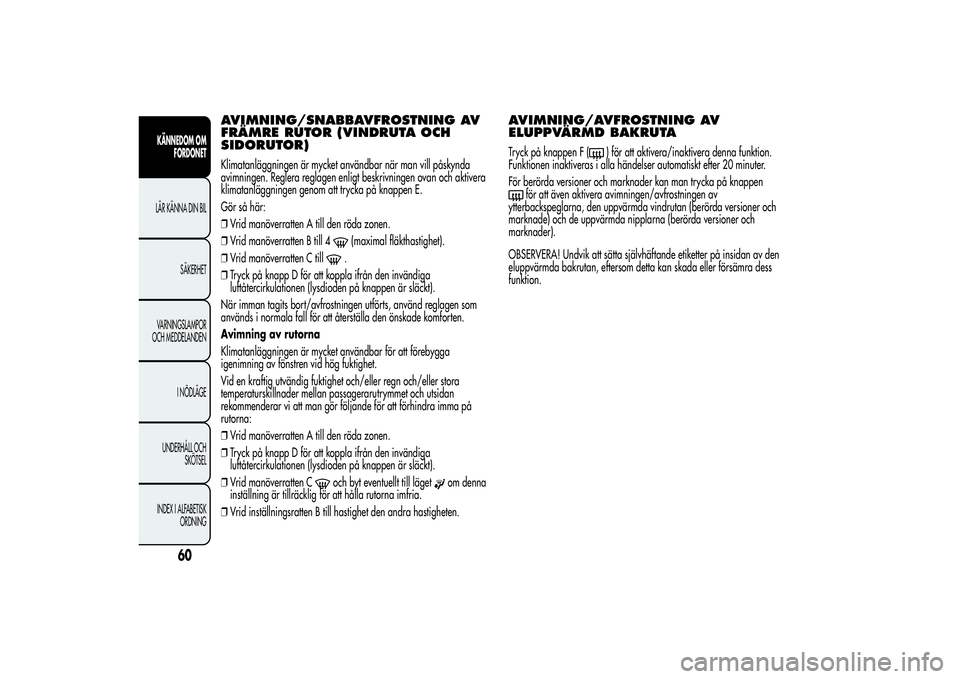

AVIMNING/SNABBAVFROSTNING AV
FRÄMRE RUTOR (VINDRUTA OCH
SIDORUTOR)Klimatanläggningen är mycket användbar när man vill påskynda
avimningen. Reglera reglagen enligt beskrivningen ovan och aktivera
klimatanläggningen genom att trycka på knappen E.
Gör så här:
❒Vrid manöverratten A till den röda zonen.
❒Vrid manöverratten B till 4
(maximal fläkthastighet).
❒Vrid manöverratten C till.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
När imman tagits bort/avfrostningen utförts, använd reglagen som
används i normala fall för att återställa den önskade komforten.
Avimning av rutorna
Klimatanläggningen är mycket användbar för att förebygga
igenimning av fönstren vid hög fuktighet.
Vid en kraftig utvändig fuktighet och/eller regn och/eller stora
temperaturskillnader mellan passagerarutrymmet och utsidan
rekommenderar vi att man gör följande för att förhindra imma på
rutorna:
❒Vrid manöverratten A till den röda zonen.
❒Tryck på knapp D för att koppla ifrån den invändiga
luftåtercirkulationen (lysdioden på knappen är släckt).
❒Vrid manöverratten Coch byt eventuellt till läget
om denna
inställning är tillräcklig för att hålla rutorna imfria.
❒Vrid inställningsratten B till hastighet den andra hastigheten.
AVIMNING/AVFROSTNING AV
ELUPPVÄRMD BAKRUTATryck på knappen F (
) för att aktivera/inaktivera denna funktion.
Funktionen inaktiveras i alla händelser automatiskt efter 20 minuter.
För berörda versioner och marknader kan man trycka på knappen
för att även aktivera avimningen/avfrostningen av
ytterbackspeglarna, den uppvärmda vindrutan (berörda versioner och
marknade) och de uppvärmda nipplarna (berörda versioner och
marknader).
OBSERVERA! Undvik att sätta självhäftande etiketter på insidan av den
eluppvärmda bakrutan, eftersom detta kan skada eller försämra dess
funktion.
60
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

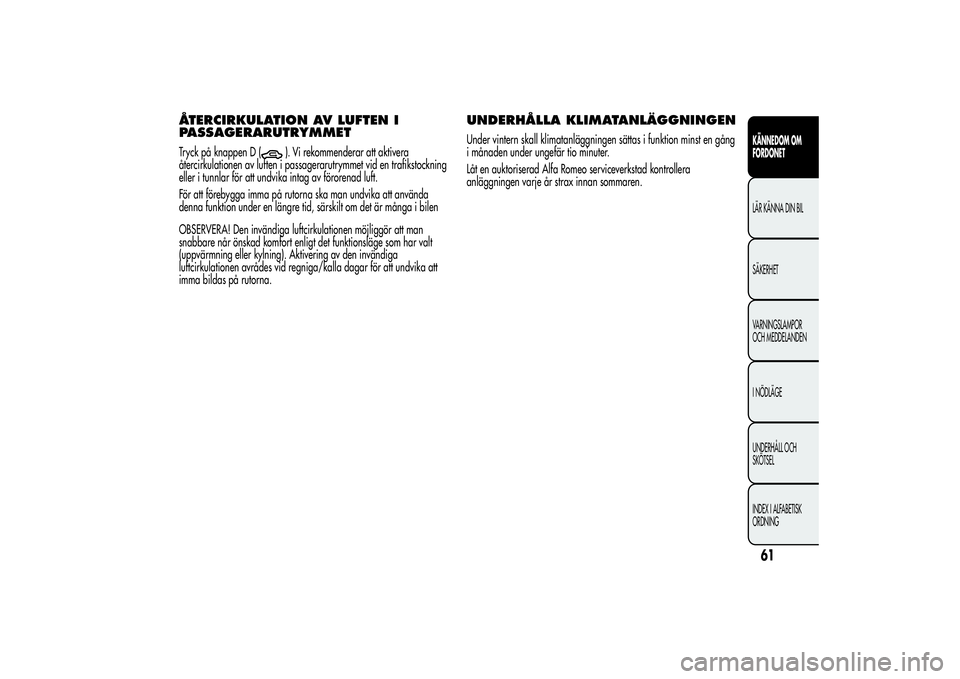

ÅTERCIRKULATION AV LUFTEN I
PASSAGERARUTRYMMETTryck på knappen D (
). Vi rekommenderar att aktivera
återcirkulationen av luften i passagerarutrymmet vid en trafikstockning
eller i tunnlar för att undvika intag av förorenad luft.
För att förebygga imma på rutorna ska man undvika att använda
denna funktion under en längre tid, särskilt om det är många i bilen
OBSERVERA! Den invändiga luftcirkulationen möjliggör att man
snabbare når önskad komfort enligt det funktionsläge som har valt
(uppvärmning eller kylning). Aktivering av den invändiga
luftcirkulationen avrådes vid regniga/kalla dagar för att undvika att
imma bildas på rutorna.
UNDERHÅLLA KLIMATANLÄGGNINGENUnder vintern skall klimatanläggningen sättas i funktion minst en gång
i månaden under ungefär tio minuter.
Låt en auktoriserad Alfa Romeo serviceverkstad kontrollera
anläggningen varje år strax innan sommaren.
61KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

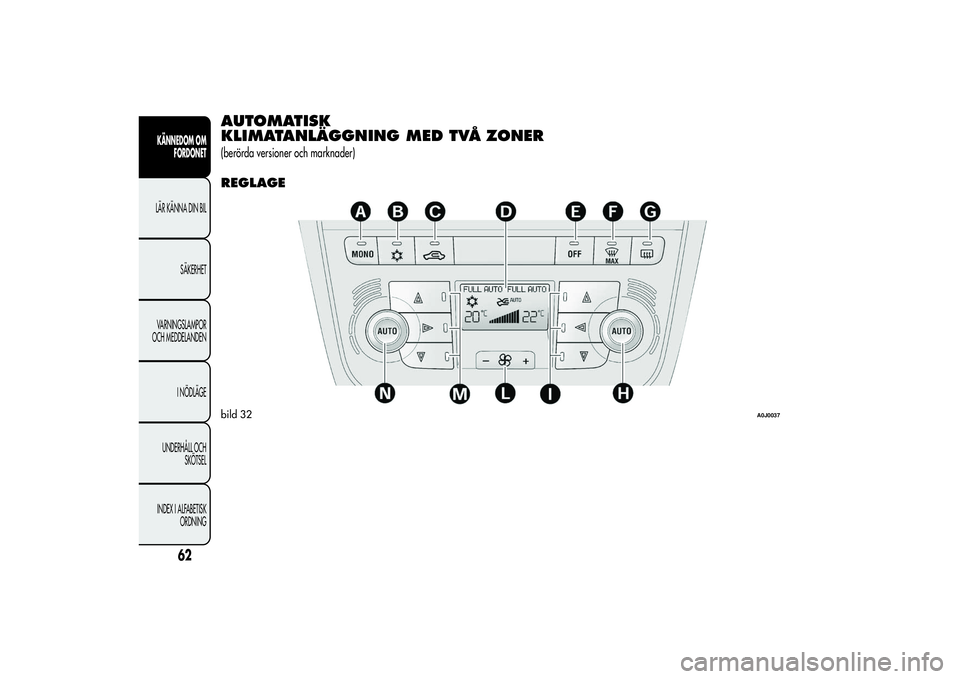

AUTOMATISK
KLIMATANLÄGGNING MED TVÅ
ZONER(berörda versioner och marknader)REGLAGEbild 32
A0J0037
62
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

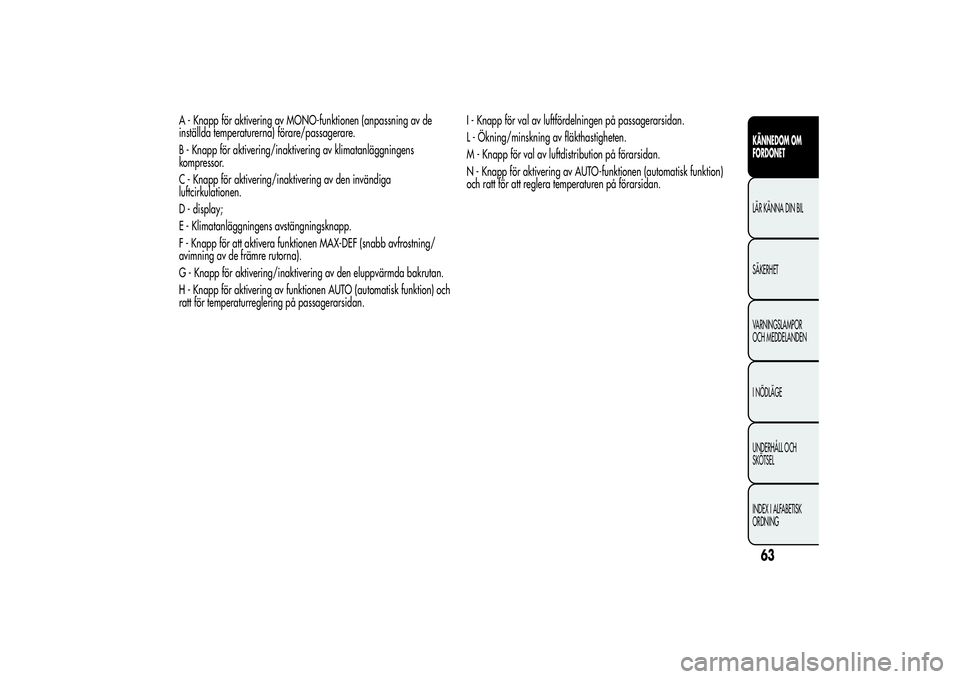

A - Knapp för aktivering av MONO-funktionen (anpassning av de
inställda temperaturerna) förare/passagerare.
B - Knapp för aktivering/inaktivering av klimatanläggningens
kompressor.
C - Knapp för aktivering/inaktivering av den invändiga
luftcirkulationen.
D - display;
E - Klimatanläggningens avstängningsknapp.
F - Knapp för att aktivera funktionen MAX-DEF (snabb avfrostning/
avimning av de främre rutorna).
G - Knapp för aktivering/inaktivering av den eluppvärmda bakrutan.
H - Knapp för aktivering av funktionen AUTO (automatisk funktion) och
ratt för temperaturreglering på passagerarsidan.I - Knapp för val av luftfördelningen på passagerarsidan.
L - Ökning/minskning av fläkthastigheten.
M - Knapp för val av luftdistribution på förarsidan.
N - Knapp för aktivering av AUTO-funktionen (automatisk funktion)
och ratt för att reglera temperaturen på förarsidan.
63KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

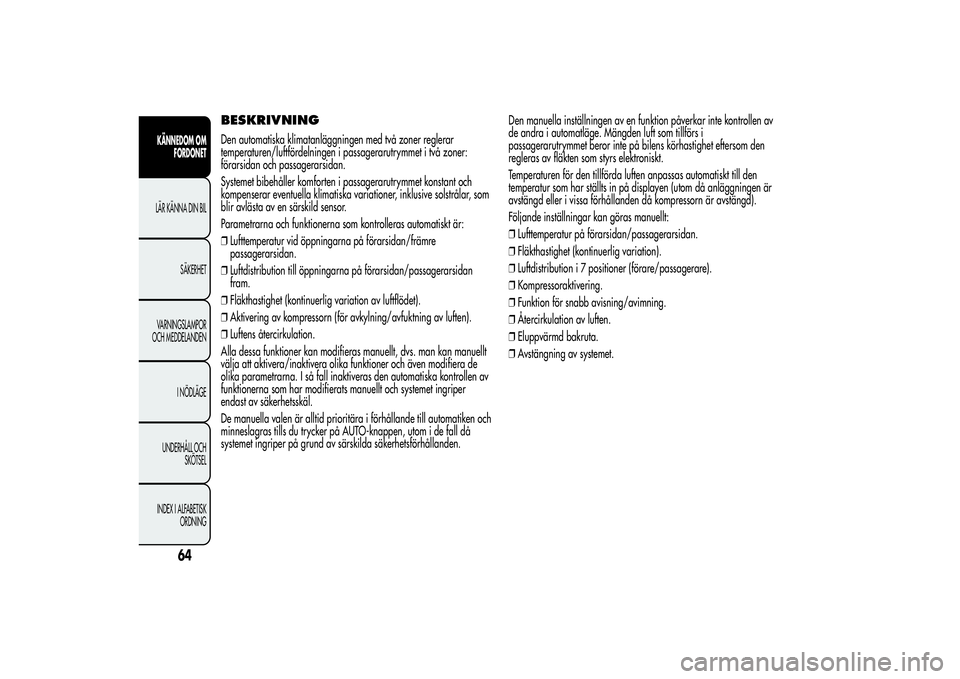

BESKRIVNINGDen automatiska klimatanläggningen med två zoner reglerar
temperaturen/luftfördelningen i passagerarutrymmet i två zoner:
förarsidan och passagerarsidan.
Systemet bibehåller komforten i passagerarutrymmet konstant och
kompenserar eventuella klimatiska variationer, inklusive solstrålar, som
blir avlästa av en särskild sensor.
Parametrarna och funktionerna som kontrolleras automatiskt är:
❒Lufttemperatur vid öppningarna på förarsidan/främre
passagerarsidan.
❒Luftdistribution till öppningarna på förarsidan/passagerarsidan
fram.
❒Fläkthastighet (kontinuerlig variation av luftflödet).
❒Aktivering av kompressorn (för avkylning/avfuktning av luften).
❒Luftens återcirkulation.
Alla dessa funktioner kan modifieras manuellt, dvs. man kan manuellt
välja att aktivera/inaktivera olika funktioner och även modifiera de
olika parametrarna. I så fall inaktiveras den automatiska kontrollen av
funktionerna som har modifierats manuellt och systemet ingriper
endast av säkerhetsskäl.
De manuella valen är alltid prioritära i förhållande till automatiken och
minneslagras tills du trycker på AUTO-knappen, utom i de fall då
systemet ingriper på grund av särskilda säkerhetsförhållanden.Den manuella inställningen av en funktion påverkar inte kontrollen av
de andra i automatläge. Mängden luft som tillförs i
passagerarutrymmet beror inte på bilens körhastighet eftersom den
regleras av fläkten som styrs elektroniskt.
Temperaturen för den tillförda luften anpassas automatiskt till den
temperatur som har ställts in på displayen (utom då anläggningen är
avstängd eller i vissa förhållanden då kompressorn är avstängd).
Följande inställningar kan göras manuellt:
❒Lufttemperatur på förarsidan/passagerarsidan.
❒Fläkthastighet (kontinuerlig variation).
❒Luftdistribution i 7 positioner (förare/passagerare).
❒Kompressoraktivering.
❒Funktion för snabb avisning/avimning.
❒Återcirkulation av luften.
❒Eluppvärmd bakruta.
❒Avstängning av systemet.
64
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

SÄTTA PÅ KLIMATANLÄGGNINGENSystemet kan sättas på med olika metoder: vi råder dig att trycka på
en av AUTO-knapparna och vrida inställningsrattarna för att ställa
in önskade temperaturer.
Det går att välja olika temperaturvärden för förare och passagerare
med en maximal skillnad på 7°C.
I detta läge initieras automatiskt en reglering av temperatur, luftmängd
och luftflödets fördelning i passagerarutrymmet liksom användningen
av cirkulationsluft och aktivering av luftkonditioneringssystemets
kompressor.
Under den helautomatiska funktionen, är det enda manuella ingreppet
en eventuell aktivering av följande funktioner:
❒MONO, för att anpassa temperaturen och luftfördelningen på
passagerarsidan till värdena på förarsidan.
❒
Luftens återcirkulation (för att låta återcirkulationen vara på
eller av).
❒För att påskynda avimningen/avfrostningen av de främre
rutorna, bakrutan och ytterbackspeglarna.
❒För att avimma/avfrosta den eluppvärmda bakrutan och
ytterbackspeglarna.
Under den automatiska funktionen, går det att ändra de inställda
temperaturerna, luftdistributionen och fläkthastigheten genom att när
som helst trycka på respektive knappar eller manöverrattar.
Anordningen kommer automatiskt att ändra inställningarna för
anpassning till de nya värdena.
Anläggningen fortsätter att styra samtliga funktioner inklusive dem
man ändrade manuellt. Fläkthastigheten är densamma för hela
passagerarutrymmet.
REGLERING AV LUFTTEMPERATURENVrid inställningsrattarna N eller H åt höger eller vänster för att justera
lufttemperaturen i det vänstra området fram (inställningsratt N) och i
det högra (inställningsratt H) i passagerarutrymmet. De inställda
temperaturerna visas på displayen.
Tryck på MONO-knappen för att anpassa lufttemperaturen mellan de
två zonerna. Vrid manöverratt N för att ställa in samma temperatur.
För att gå tillbaka till den separata hanteringen av temperaturerna och
luftfördelningen i de två zonerna, vrid manöverrattarna N eller H
eller tryck åter på MONO-knappen (när lysdioden lyser på knappen).
Genom att helt vrida manöverrattarna åt höger eller vänster, aktiveras
funktionerna HI (maximal uppvärmning) eller LO (maximal kylning).
För att inaktivera dessa funktioner, vrid på temperaturreglagets
manöverratt för att ställa in önskad temperatur.
65KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

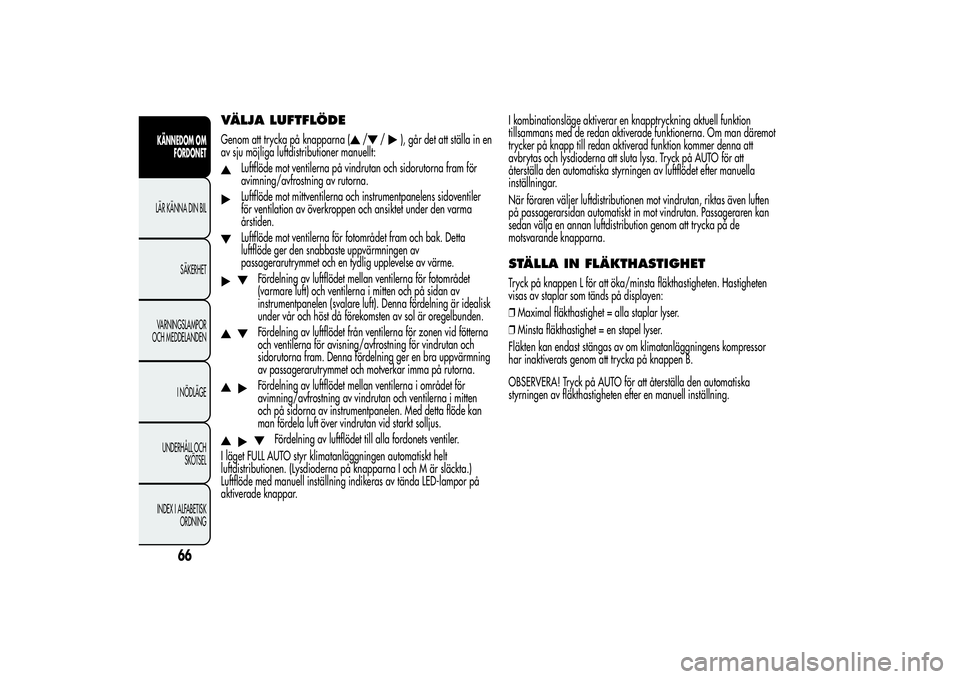

VÄLJA LUFTFLÖDEGenom att trycka på knapparna (
/
/
), går det att ställa in en
av sju möjliga luftdistributioner manuellt:
Luftflöde mot ventilerna på vindrutan och sidorutorna fram för
avimning/avfrostning av rutorna.Luftflöde mot mittventilerna och instrumentpanelens sidoventiler
för ventilation av överkroppen och ansiktet under den varma
årstiden.Luftflöde mot ventilerna för fotområdet fram och bak. Detta
luftflöde ger den snabbaste uppvärmningen av
passagerarutrymmet och en tydlig upplevelse av värme.
Fördelning av luftflödet mellan ventilerna för fotområdet
(varmare luft) och ventilerna i mitten och på sidan av
instrumentpanelen (svalare luft). Denna fördelning är idealisk
under vår och höst då förekomsten av sol är oregelbunden.Fördelning av luftflödet från ventilerna för zonen vid fötterna
och ventilerna för avisning/avfrostning för vindrutan och
sidorutorna fram. Denna fördelning ger en bra uppvärmning
av passagerarutrymmet och motverkar imma på rutorna.Fördelning av luftflödet mellan ventilerna i området för
avimning/avfrostning av vindrutan och ventilerna i mitten
och på sidorna av instrumentpanelen. Med detta flöde kan
man fördela luft över vindrutan vid starkt solljus.
Fördelning av luftflödet till alla fordonets ventiler.
I läget FULL AUTO styr klimatanläggningen automatiskt helt
luftdistributionen. (Lysdioderna på knapparna I och M är släckta.)
Luftflöde med manuell inställning indikeras av tända LED-lampor på
aktiverade knappar.I kombinationsläge aktiverar en knapptryckning aktuell funktion
tillsammans med de redan aktiverade funktionerna. Om man däremot
trycker på knapp till redan aktiverad funktion kommer denna att
avbrytas och lysdioderna att sluta lysa. Tryck på AUTO för att
återställa den automatiska styrningen av luftflödet efter manuella
inställningar.
När föraren väljer luftdistributionen mot vindrutan, riktas även luften
på passagerarsidan automatiskt in mot vindrutan. Passageraren kan
sedan välja en annan luftdistribution genom att trycka på de
motsvarande knapparna.
STÄLLA IN FLÄKTHASTIGHETTryck på knappen L för att öka/minsta fläkthastigheten. Hastigheten
visas av staplar som tänds på displayen:
❒Maximal fläkthastighet = alla staplar lyser.
❒Minsta fläkthastighet = en stapel lyser.
Fläkten kan endast stängas av om klimatanläggningens kompressor
har inaktiverats genom att trycka på knappen B.
OBSERVERA! Tryck på AUTO för att återställa den automatiska
styrningen av fläkthastigheten efter en manuell inställning.
66
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
