Alfa Romeo MiTo 2013 Drift- och underhållshandbok (in Swedish)

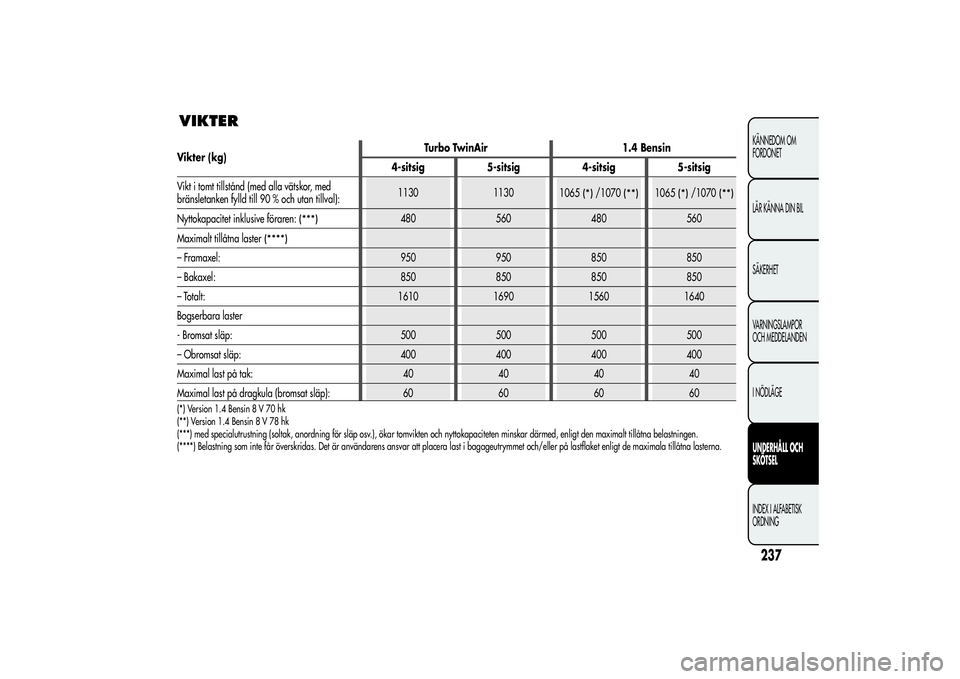

VIKTER
237KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
Vikter (kg)Turbo TwinAir 1.4 Bensin
4-sitsig 5-sitsig 4-sitsig 5-sitsig
Vikt i tomt tillstånd (med alla vätskor, med
bränsletanken fylld till 90 % och utan tillval):1130 1130
1065
(*)
/1070
(**)
1065
(*)
/1070
(**)
Nyttokapacitet inklusive föraren:
(***)
480 560 480 560
Maximalt tillåtna laster
(****)
– Framaxel: 950 950 850 850
– Bakaxel: 850 850 850 850
– Totalt: 1610 1690 1560 1640
Bogserbara laster
- Bromsat släp: 500 500 500 500
– Obromsat släp: 400 400 400 400
Maximal last på tak: 40 40 40 40
Maximal last på dragkula (bromsat släp): 60 60 60 60(*) Version 1.4 Bensin 8 V 70 hk
(**) Version 1.4 Bensin 8 V 78 hk
(***) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(****) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.

Vikter (kg)1.4 MultiAir
4-sitsig 5-sitsig
Vikt i tomt tillstånd (med alla vätskor, med bränsletanken fylld till 90 % och utan
tillval):1090 1090
Nyttokapacitet inklusive föraren:
(*)
480 560
Maximalt tillåtna laster
(**)
– Framaxel:950 950
– Bakaxel:850 850
– Totalt:1570 1650
Bogserbara laster
- Bromsat släp:500 500
– Obromsat släp:400 400
Maximal belastning på biltaket: 40 40
Belastning på dragkulan (bromsat släp): 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
238KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

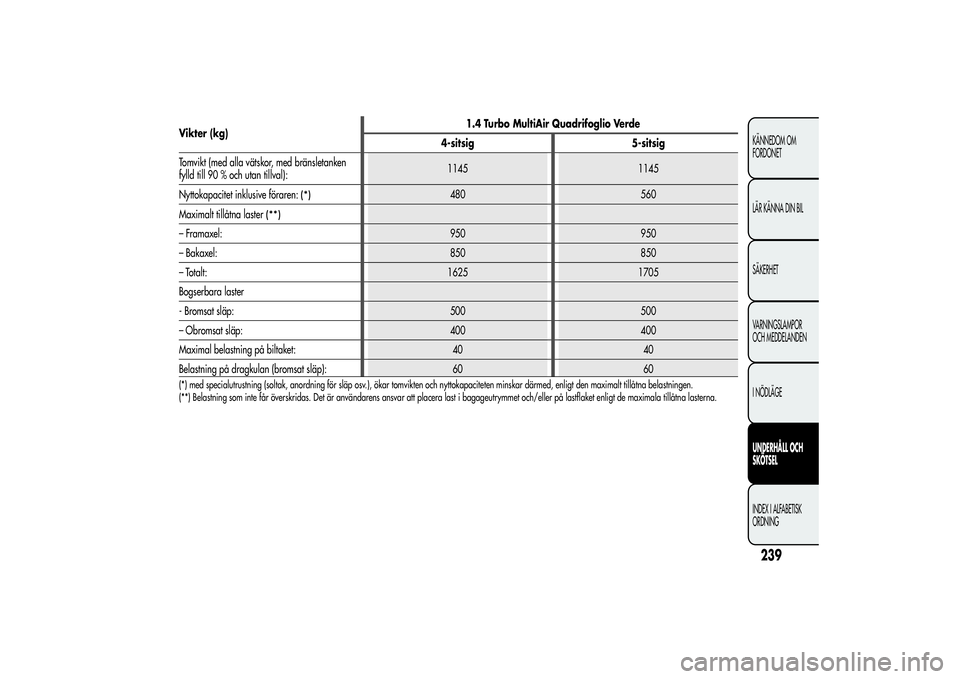

Vikter (kg)1.4 Turbo MultiAir Quadrifoglio Verde
4-sitsig 5-sitsig
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval):1145 1145
Nyttokapacitet inklusive föraren:
(*)
480 560
Maximalt tillåtna laster
(**)
– Framaxel: 950 950
– Bakaxel: 850 850
– Totalt: 1625 1705
Bogserbara laster
- Bromsat släp: 500 500
– Obromsat släp: 400 400
Maximal belastning på biltaket: 40 40
Belastning på dragkulan (bromsat släp): 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
239KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

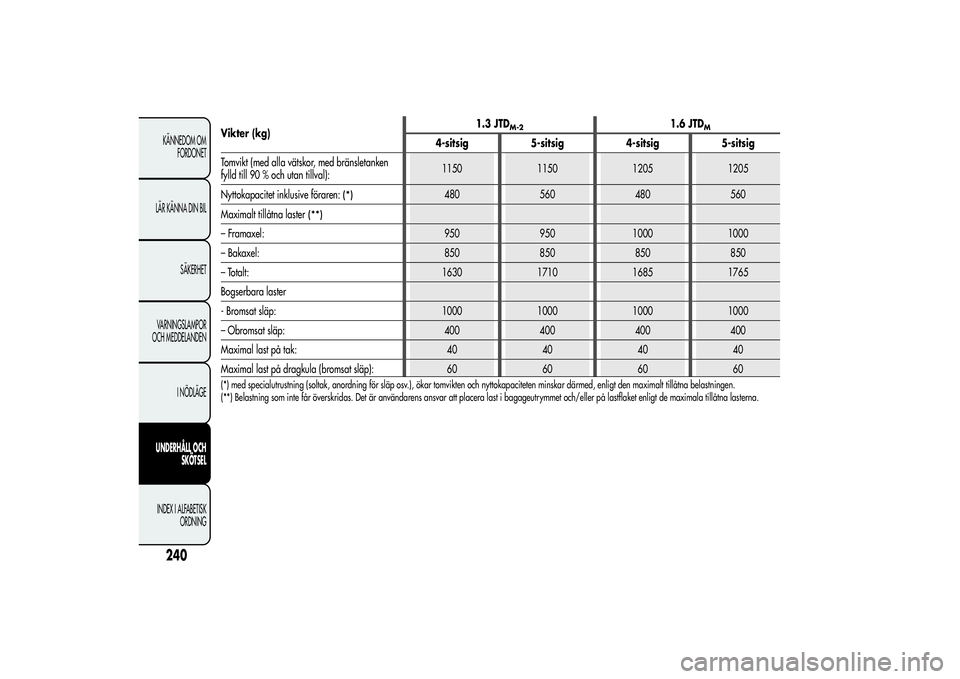

Vikter (kg)1.3 JTD
M-2
1.6 JTD
M
4-sitsig 5-sitsig 4-sitsig 5-sitsig
Tomvikt (med alla vätskor, med bränsletanken
fylld till 90 % och utan tillval):1150 1150 1205 1205
Nyttokapacitet inklusive föraren:
(*)
480 560 480 560
Maximalt tillåtna laster
(**)
– Framaxel: 950 950 1000 1000
– Bakaxel: 850 850 850 850
– Totalt: 1630 1710 1685 1765
Bogserbara laster
- Bromsat släp: 1000 1000 1000 1000
– Obromsat släp: 400 400 400 400
Maximal last på tak: 40 40 40 40
Maximal last på dragkula (bromsat släp): 60 60 60 60(*) med specialutrustning (soltak, anordning för släp osv.), ökar tomvikten och nyttokapaciteten minskar därmed, enligt den maximalt tillåtna belastningen.
(**) Belastning som inte får överskridas. Det är användarens ansvar att placera last i bagageutrymmet och/eller på lastflaket enligt de maximala tillåtna lasterna.
240KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

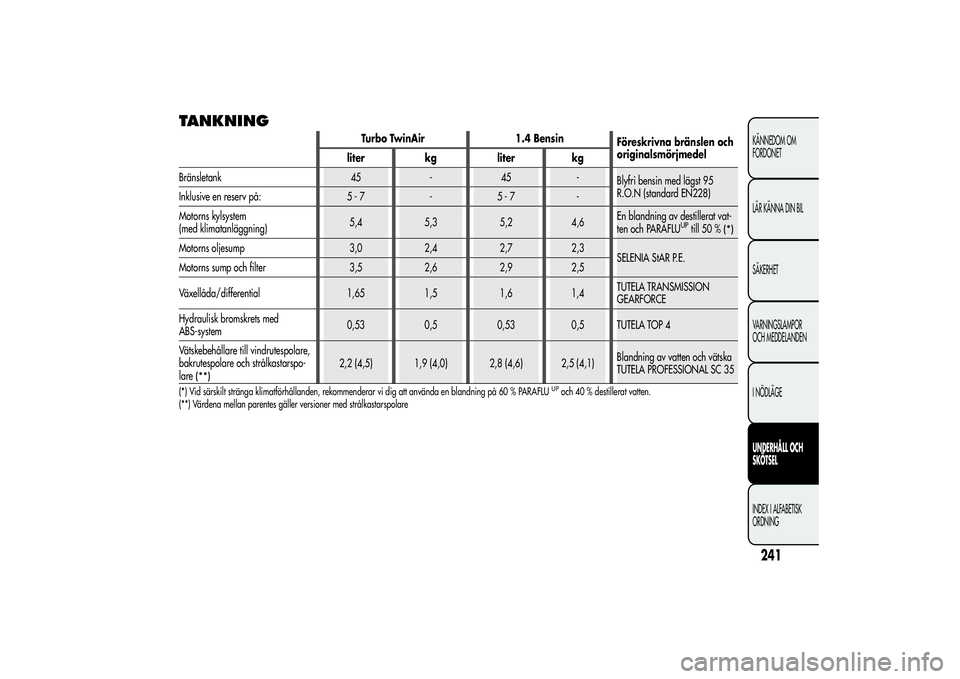

TANKNING
Turbo TwinAir 1.4 Bensin
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 45 - 45 -
Blyfri bensin med lägst 95
R.O.N (standard EN228)
Inklusive en reserv på: 5 - 7 - 5 - 7 -
Motorns kylsystem
(med klimatanläggning)5,4 5,3 5,2 4,6En blandning av destillerat vat-
ten och PARAFLU
UPtill 50 %
(*)
Motorns oljesump 3,0 2,4 2,7 2,3
SELENIA StAR P.E.
Motorns sump och filter 3,5 2,6 2,9 2,5
Växellåda/differential 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med
0,53 0,5 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare,
bakrutespolare och strålkastarspo-
lare
(**)
2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
241KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

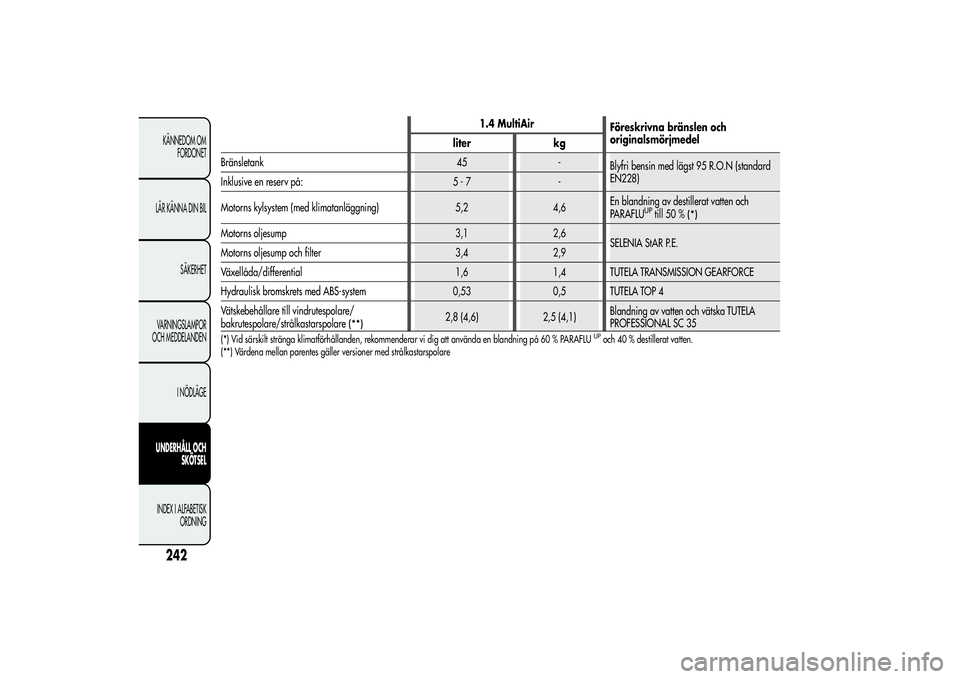

ABS-system

1.4 MultiAir
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank 45 -
Blyfri bensin med lägst 95 R.O.N (standard
EN228)
Inklusive en reserv på: 5 - 7 -
Motorns kylsystem (med klimatanläggning) 5,2 4,6En blandning av destillerat vatten och
PARAFLU
UPtill 50 %
(*)
Motorns oljesump 3,1 2,6
SELENIA StAR P.E.
Motorns oljesump och filter 3,4 2,9
Växellåda/differential 1,6 1,4 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets med ABS-system 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare/
bakrutespolare/strålkastarspolare
(**)
2,8 (4,6) 2,5 (4,1)Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
242KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

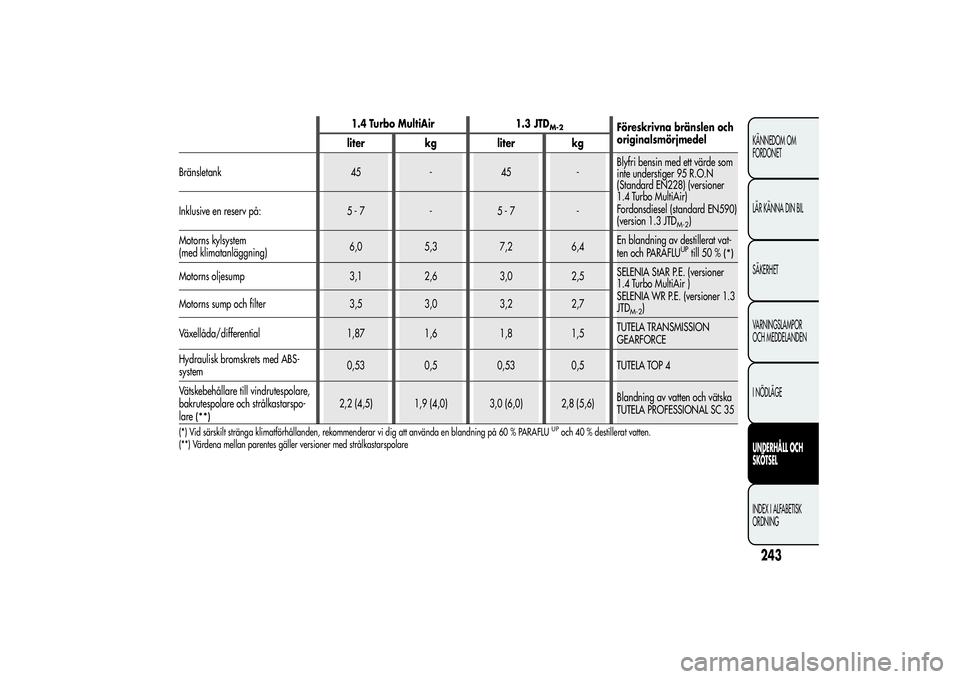

1.4 Turbo MultiAir 1.3 JTD
M-2
Föreskrivna bränslen och
originalsmörjmedel
liter kg liter kg
Bränsletank 45 - 45 -Blyfri bensin med ett värde som
inte understiger 95 R.O.N
(Standard EN228) (versioner
1.4 Turbo MultiAir)
Fordonsdiesel (standard EN590)
(version 1.3 JTD
M-2
) Inklusive en reserv på: 5 - 7 - 5 - 7 -
Motorns kylsystem
(med klimatanläggning)6,0 5,3 7,2 6,4En blandning av destillerat vat-
ten och PARAFLUUPtill 50 %
(*)
Motorns oljesump 3,1 2,6 3,0 2,5SELENIA StAR P.E. (versioner
1.4 Turbo MultiAir )
SELENIA WR P.E. (versioner 1.3
JTD
M-2
) Motorns sump och filter 3,5 3,0 3,2 2,7
Växellåda/differential 1,87 1,6 1,8 1,5TUTELA TRANSMISSION
GEARFORCE
Hydraulisk bromskrets med ABS-
system0,53 0,5 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare,
bakrutespolare och strålkastarspo-
lare
(**)
2,2 (4,5) 1,9 (4,0) 3,0 (6,0) 2,8 (5,6)Blandning av vatten och vätska
TUTELA PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
243KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

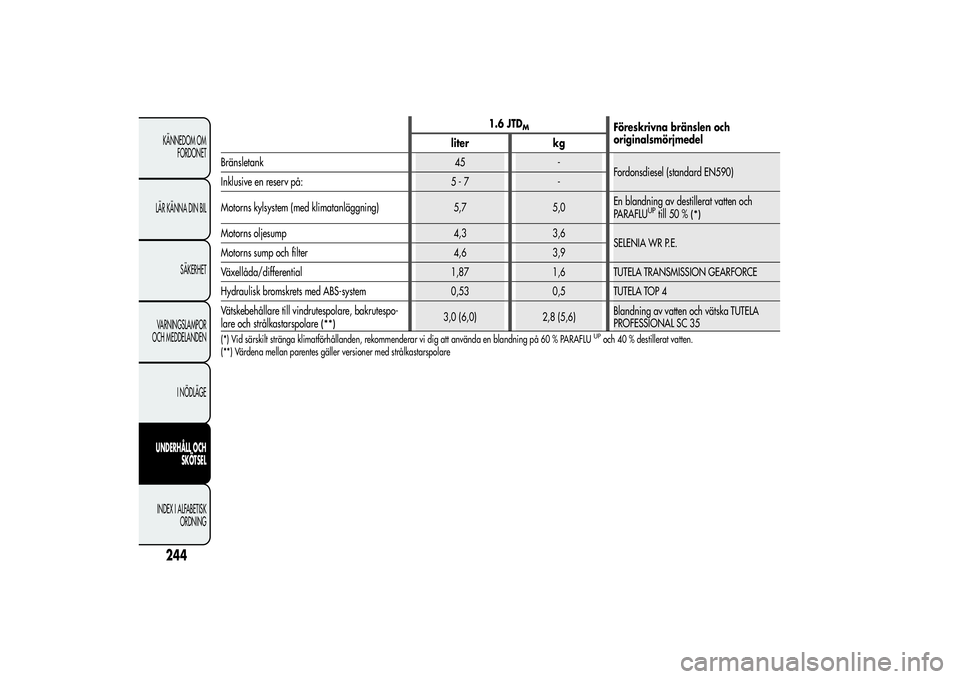

1.6 JTD
M
Föreskrivna bränslen och
originalsmörjmedel
liter kg
Bränsletank 45 -
Fordonsdiesel (standard EN590)
Inklusive en reserv på: 5 - 7 -
Motorns kylsystem (med klimatanläggning) 5,7 5,0En blandning av destillerat vatten och
PARAFLU
UPtill 50 %
(*)
Motorns oljesump 4,3 3,6
SELENIA WR P.E.
Motorns sump och filter 4,6 3,9
Växellåda/differential 1,87 1,6 TUTELA TRANSMISSION GEARFORCE
Hydraulisk bromskrets med ABS-system 0,53 0,5 TUTELA TOP 4
Vätskebehållare till vindrutespolare, bakrutespo-
lare och strålkastarspolare
(**)
3,0 (6,0) 2,8 (5,6)Blandning av vatten och vätska TUTELA
PROFESSIONAL SC 35
(*) Vid särskilt stränga klimatförhållanden, rekommenderar vi dig att använda en blandning på 60 % PARAFLU
UPoch 40 % destillerat vatten.
(**) Värdena mellan parentes gäller versioner med strålkastarspolare
244KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

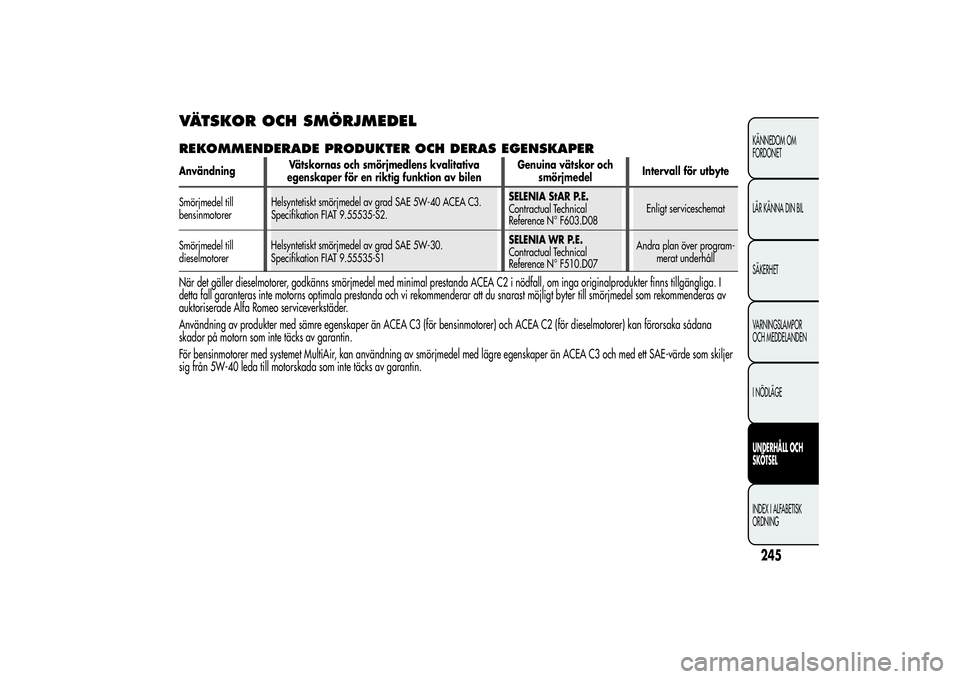

VÄTSKOR OCH SMÖRJMEDELREKOMMENDERADE PRODUKTER OCH DERAS EGENSKAPERAnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelIntervall för utbyte
Smörjmedel till
bensinmotorerHelsyntetiskt smörjmedel av grad SAE 5W-40 ACEA C3.
Specifikation FIAT 9.55535-S2.SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Enligt serviceschemat
Smörjmedel till
dieselmotorerHelsyntetiskt smörjmedel av grad SAE 5W-30.
Specifikation FIAT 9.55535-S1SELENIA WR P.E.
Contractual Technical
Reference N° F510.D07Andra plan över program-
merat underhållNär det gäller dieselmotorer, godkänns smörjmedel med minimal prestanda ACEA C2 i nödfall, om inga originalprodukter finns tillgängliga. I
detta fall garanteras inte motorns optimala prestanda och vi rekommenderar att du snarast möjligt byter till smörjmedel som rekommenderas av
auktoriserade Alfa Romeo serviceverkstäder.
Användning av produkter med sämre egenskaper än ACEA C3 (för bensinmotorer) och ACEA C2 (för dieselmotorer) kan förorsaka sådana
skador på motorn som inte täcks av garantin.
För bensinmotorer med systemet MultiAir, kan användning av smörjmedel med lägre egenskaper än ACEA C3 och med ett SAE-värde som skiljer
sig från 5W-40 leda till motorskada som inte täcks av garantin.
245KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

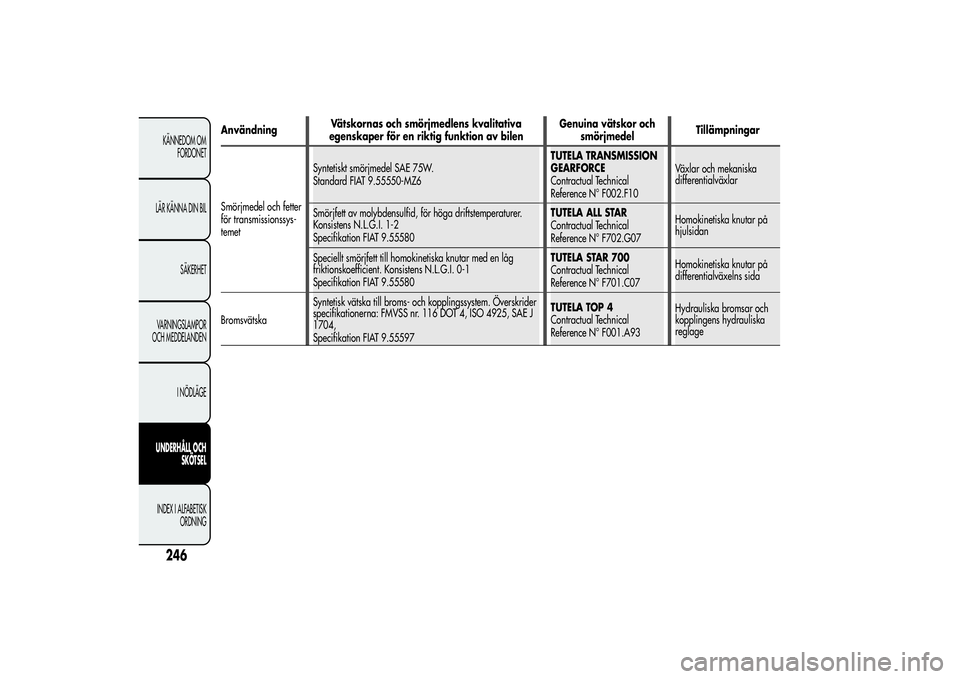

AnvändningVätskornas och smörjmedlens kvalitativa
egenskaper för en riktig funktion av bilenGenuina vätskor och
smörjmedelTillämpningar
Smörjmedel och fetter
för transmissionssys-
temetSyntetiskt smörjmedel SAE 75W.
Standard FIAT 9.55550-MZ6TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Växlar och mekaniska
differentialväxlar
Smörjfett av molybdensulfid, för höga driftstemperaturer.
Konsistens N.L.G.I. 1-2
Specifikation FIAT 9.55580TUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Homokinetiska knutar på
hjulsidan
Speciellt smörjfett till homokinetiska knutar med en låg
friktionskoefficient. Konsistens N.L.G.I. 0-1
Specifikation FIAT 9.55580TUTELA STAR 700
Contractual Technical
Reference N° F701.C07Homokinetiska knutar på
differentialväxelns sida
BromsvätskaSyntetisk vätska till broms- och kopplingssystem. Överskrider
specifikationerna: FMVSS nr. 116 DOT 4, ISO 4925, SAE J
1704,
Specifikation FIAT 9.55597TUTELA TOP 4
Contractual Technical
Reference N° F001.A93Hydrauliska bromsar och
kopplingens hydrauliska
reglage
