Alfa Romeo MiTo 2013 Drift- och underhållshandbok (in Swedish)

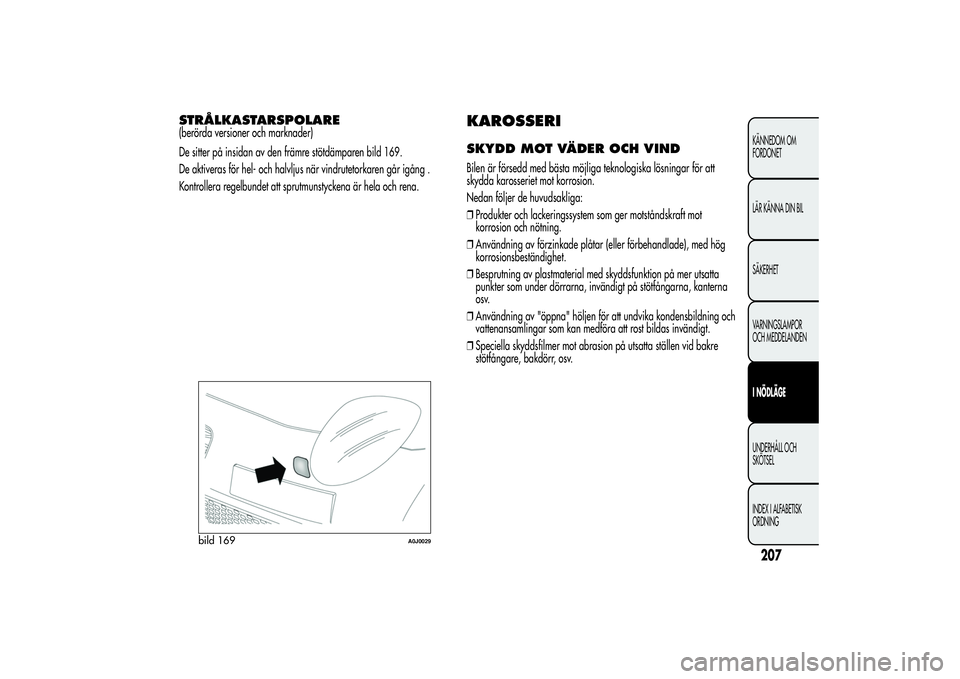

STRÅLKASTARSPOLARE(berörda versioner och marknader)
De sitter på insidan av den främre stötdämparen bild 169.
De aktiveras för hel- och halvljus när vindrutetorkaren går igång .
Kontrollera regelbundet att sprutmunstyckena är hela och rena.
KAROSSERISKYDD MOT VÄDER OCH VINDBilen är försedd med bästa möjliga teknologiska lösningar för att
skydda karosseriet mot korrosion.
Nedan följer de huvudsakliga:
❒Produkter och lackeringssystem som ger motståndskraft mot
korrosion och nötning.
❒Användning av förzinkade plåtar (eller förbehandlade), med hög
korrosionsbeständighet.
❒Besprutning av plastmaterial med skyddsfunktion på mer utsatta
punkter som under dörrarna, invändigt på stötfångarna, kanterna
osv.
❒Användning av "öppna" höljen för att undvika kondensbildning och
vattenansamlingar som kan medföra att rost bildas invändigt.
❒Speciella skyddsfilmer mot abrasion på utsatta ställen vid bakre
stötfångare, bakdörr, osv.
bild 169
A0J0029
207KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

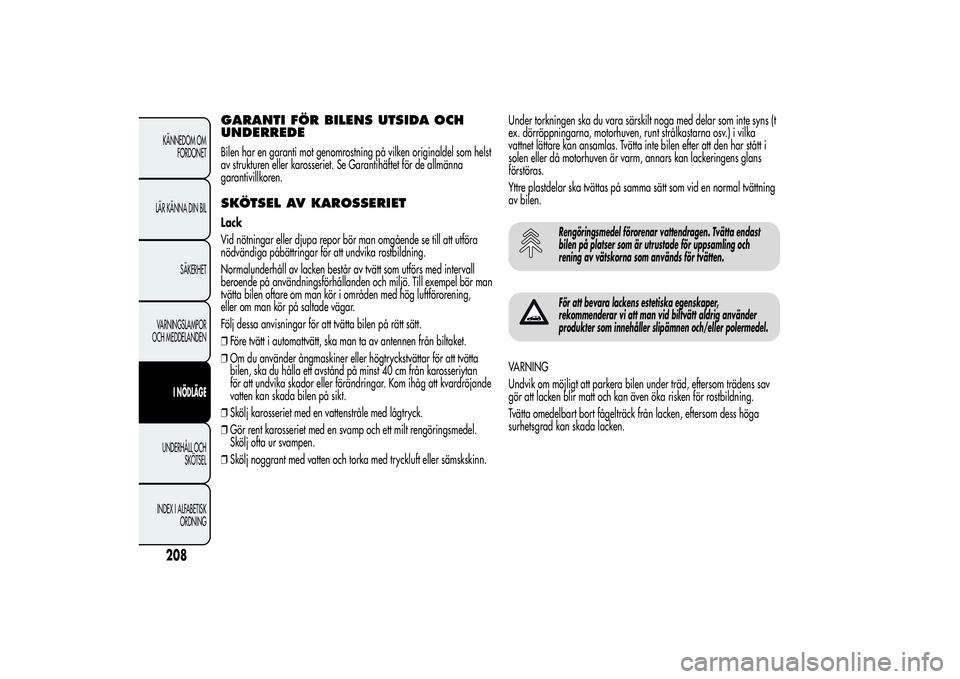

GARANTI FÖR BILENS UTSIDA OCH
UNDERREDEBilen har en garanti mot genomrostning på vilken originaldel som helst
av strukturen eller karosseriet. Se Garantihäftet för de allmänna
garantivillkoren.SKÖTSEL AV KAROSSERIETLack
Vid nötningar eller djupa repor bör man omgående se till att utföra
nödvändiga påbättringar för att undvika rostbildning.
Normalunderhåll av lacken består av tvätt som utförs med intervall
beroende på användningsförhållanden och miljö. Till exempel bör man
tvätta bilen oftare om man kör i områden med hög luftförorening,
eller om man kör på saltade vägar.
Följ dessa anvisningar för att tvätta bilen på rätt sätt.
❒Före tvätt i automattvätt, ska man ta av antennen från biltaket.
❒Om du använder ångmaskiner eller högtryckstvättar för att tvätta
bilen, ska du hålla ett avstånd på minst 40 cm från karosseriytan
för att undvika skador eller förändringar. Kom ihåg att kvardröjande
vatten kan skada bilen på sikt.
❒Skölj karosseriet med en vattenstråle med lågtryck.
❒Gör rent karosseriet med en svamp och ett milt rengöringsmedel.
Skölj ofta ur svampen.
❒Skölj noggrant med vatten och torka med tryckluft eller sämskskinn.Under torkningen ska du vara särskilt noga med delar som inte syns (t
ex. dörröppningarna, motorhuven, runt strålkastarna osv.) i vilka
vattnet lättare kan ansamlas. Tvätta inte bilen efter att den har stått i
solen eller då motorhuven är varm, annars kan lackeringens glans
förstöras.
Yttre plastdelar ska tvättas på samma sätt som vid en normal tvättning
av bilen.
Rengöringsmedel förorenar vattendragen. Tvätta endast
bilen på platser som är utrustade för uppsamling och
rening av vätskorna som används för tvätten.För att bevara lackens estetiska egenskaper,
rekommenderar vi att man vid biltvätt aldrig använder
produkter som innehåller slipämnen och/eller polermedel.
VARNING
Undvik om möjligt att parkera bilen under träd, eftersom trädens sav
gör att lacken blir matt och kan även öka risken för rostbildning.
Tvätta omedelbart bort fågelträck från lacken, eftersom dess höga
surhetsgrad kan skada lacken.
208KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

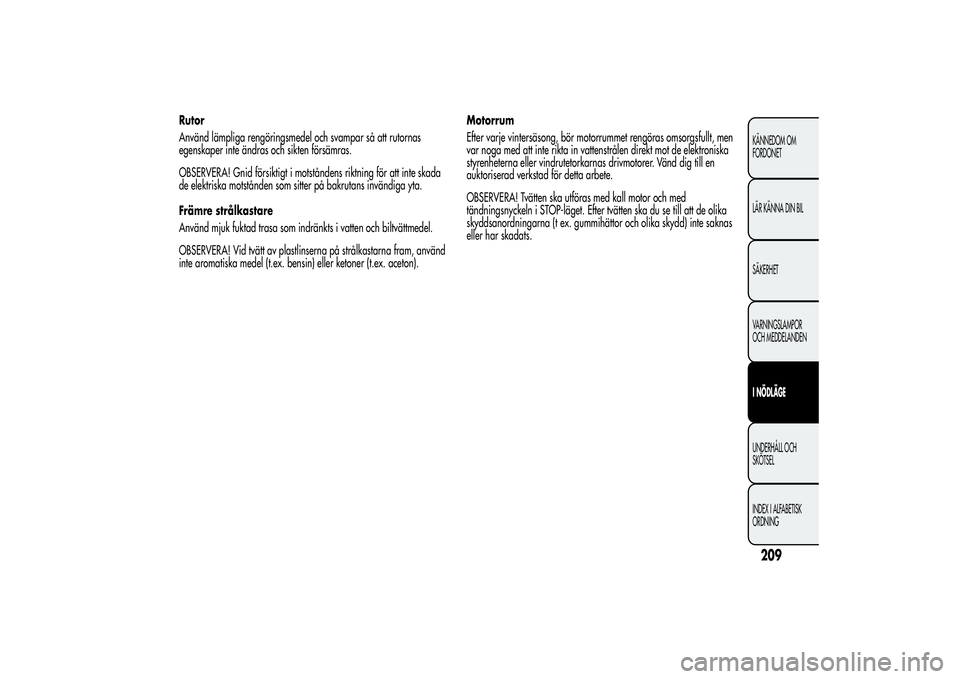

Rutor
Använd lämpliga rengöringsmedel och svampar så att rutornas
egenskaper inte ändras och sikten försämras.
OBSERVERA! Gnid försiktigt i motståndens riktning för att inte skada
de elektriska motstånden som sitter på bakrutans invändiga yta.
Främre strålkastare
Använd mjuk fuktad trasa som indränkts i vatten och biltvättmedel.
OBSERVERA! Vid tvätt av plastlinserna på strålkastarna fram, använd
inte aromatiska medel (t.ex. bensin) eller ketoner (t.ex. aceton).Motorrum
Efter varje vintersäsong, bör motorrummet rengöras omsorgsfullt, men
var noga med att inte rikta in vattenstrålen direkt mot de elektroniska
styrenheterna eller vindrutetorkarnas drivmotorer. Vänd dig till en
auktoriserad verkstad för detta arbete.
OBSERVERA! Tvätten ska utföras med kall motor och med
tändningsnyckeln i STOP-läget. Efter tvätten ska du se till att de olika
skyddsanordningarna (t ex. gummihättor och olika skydd) inte saknas
eller har skadats.
209KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING

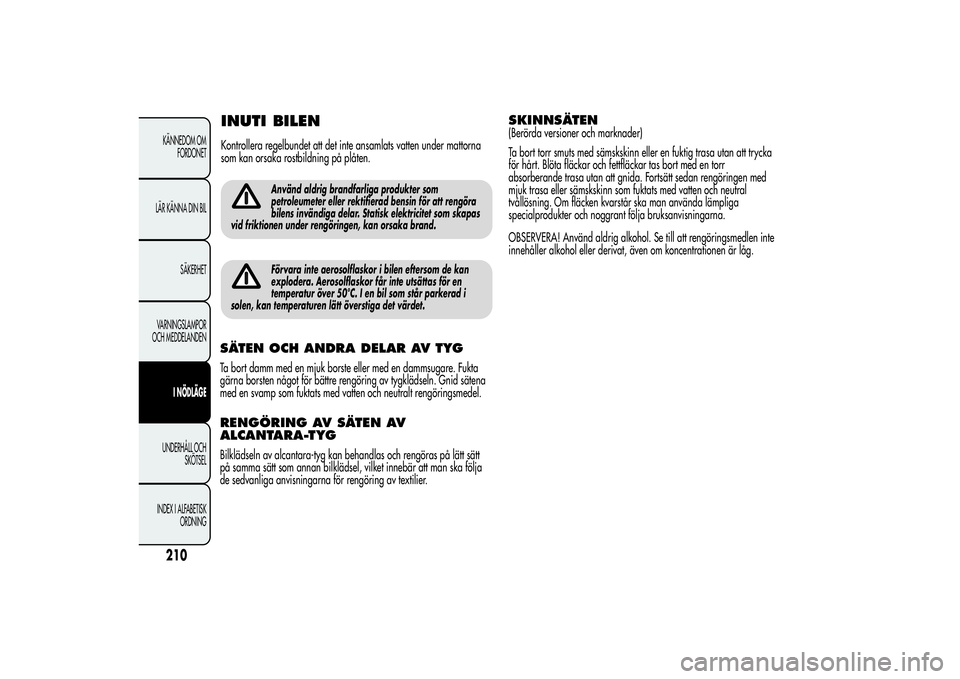

INUTI BILENKontrollera regelbundet att det inte ansamlats vatten under mattorna
som kan orsaka rostbildning på plåten.
Använd aldrig brandfarliga produkter som
petroleumeter eller rektifierad bensin för att rengöra
bilens invändiga delar. Statisk elektricitet som skapas
vid friktionen under rengöringen, kan orsaka brand.Förvara inte aerosolflaskor i bilen eftersom de kan
explodera. Aerosolflaskor får inte utsättas för en
temperatur över 50°C. I en bil som står parkerad i
solen, kan temperaturen lätt överstiga det värdet.
SÄTEN OCH ANDRA DELAR AV TYGTa bort damm med en mjuk borste eller med en dammsugare. Fukta
gärna borsten något för bättre rengöring av tygklädseln. Gnid sätena
med en svamp som fuktats med vatten och neutralt rengöringsmedel.
SKINNSÄTEN(Berörda versioner och marknader)
Ta bort torr smuts med sämskskinn eller en fuktig trasa utan att trycka
för hårt. Blöta fläckar och fettfläckar tas bort med en torr
absorberande trasa utan att gnida. Fortsätt sedan rengöringen med
mjuk trasa eller sämskskinn som fuktats med vatten och neutral
tvållösning. Om fläcken kvarstår ska man använda lämpliga
specialprodukter och noggrant följa bruksanvisningarna.
OBSERVERA! Använd aldrig alkohol. Se till att rengöringsmedlen inte
innehåller alkohol eller derivat, även om koncentrationen är låg.
210KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
RENGÖRING AV SÄTEN AV
ALCANTARA-TYGBilklädseln av alcantara-tyg kan behandlas och rengöras på lätt sätt
på samma sätt som annan bilklädsel, vilket innebär att man ska följa
de sedvanliga anvisningarna för rengöring av textilier.

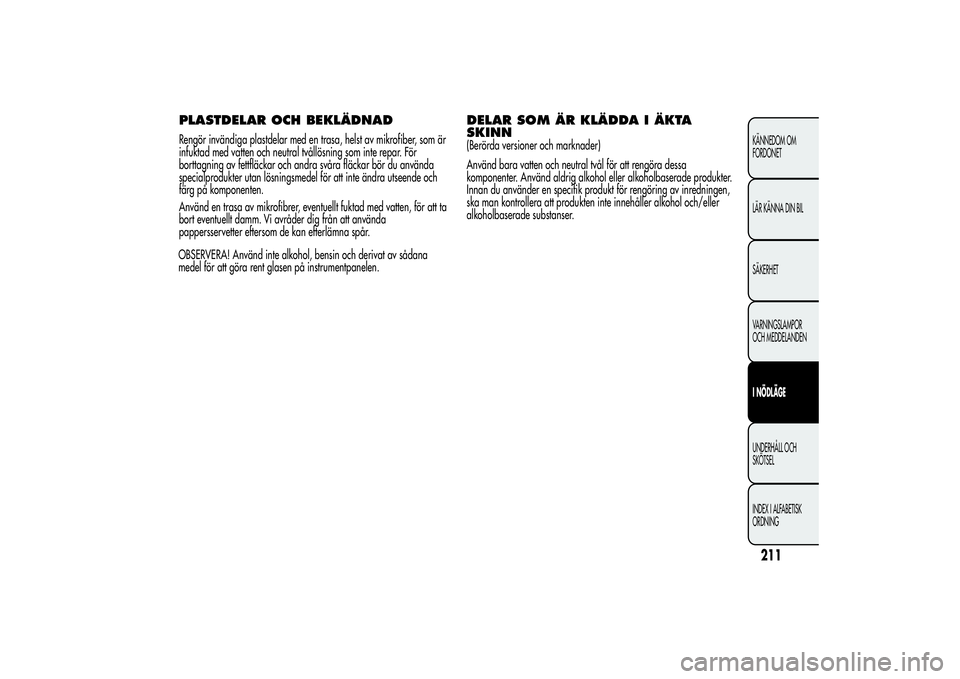

PLASTDELAR OCH BEKLÄDNADRengör invändiga plastdelar med en trasa, helst av mikrofiber, som är
infuktad med vatten och neutral tvållösning som inte repar. För
borttagning av fettfläckar och andra svåra fläckar bör du använda
specialprodukter utan lösningsmedel för att inte ändra utseende och
färg på komponenten.
Använd en trasa av mikrofibrer, eventuellt fuktad med vatten, för att ta
bort eventuellt damm. Vi avråder dig från att använda
pappersservetter eftersom de kan efterlämna spår.
DELAR SOM ÄR KLÄDDA I ÄKTA
SKINN(Berörda versioner och marknader)
Använd bara vatten och neutral tvål för att rengöra dessa
komponenter. Använd aldrig alkohol eller alkoholbaserade produkter.
Innan du använder en specifik produkt för rengöring av inredningen,
ska man kontrollera att produkten inte innehåller alkohol och/eller
alkoholbaserade substanser.
211KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDENI NÖDLÄGEUNDERHÅLL OCH
SKÖTSEL
INDEX I ALFABETISK
ORDNING
OBSERVERA! Använd inte alkohol, bensin och derivat av sådana
medel för att göra rent glasen på instrumentpanelen.

UNDERHÅLL OCH SKÖTSEL
IDENTIFIKATIONSDATAFöljande data identifierar bilen:
❒Märkskylt med identifikationsdata.
❒Märkning av chassit
❒Märkplåt för karossens lack.
❒Motormärkning.
MÄRKSKYLT MED
IDENTIFIKATIONSDATADen sitter på vänster sida av det bakre golvet i bagageutrymmet och
innehåller följande information bild 170:BTypgodkännandenummer.CID-nummer för fordonstyp.DChassits progressiva tillverkningsnummer.ETillåten maximal vikt för bil med full belastning.FMaximalt tillåten vikt för fullastad bil med släp.GTillåten max. vikt på framaxeln.HMaximalt tillåten vikt på bakaxeln.IMotortyp.LKarosseriets versionskod.M
Reservdelsnummer.
NKorrekt koefficient för rökighet (för dieselmotorer).
bild 170
A0J0161
212KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

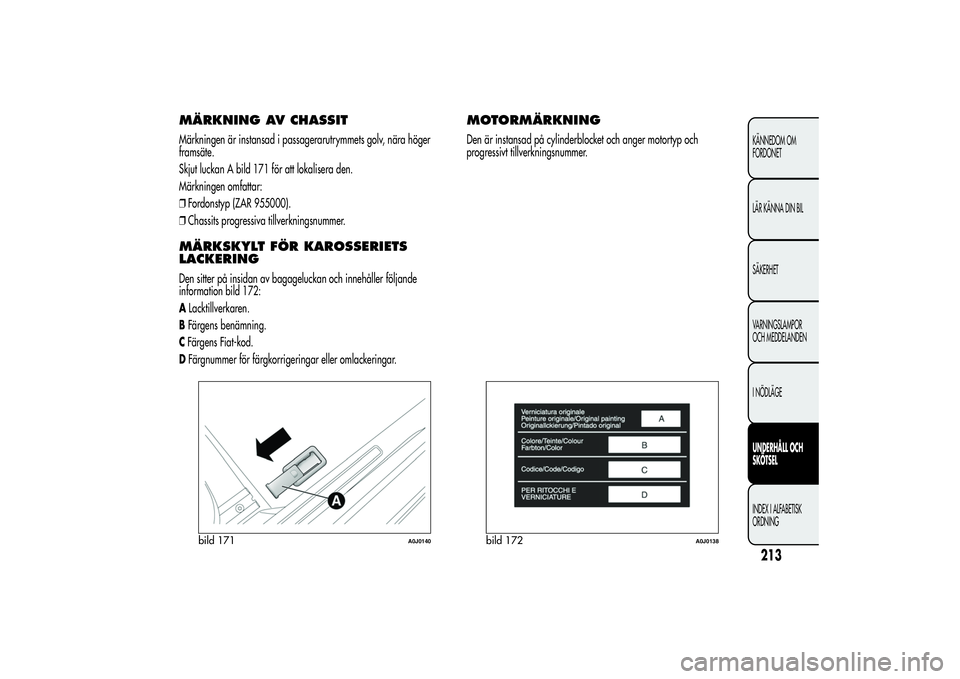

MÄRKNING AV CHASSITMärkningen är instansad i passagerarutrymmets golv, nära höger
framsäte.
Skjut luckan A bild 171 för att lokalisera den.
Märkningen omfattar:
❒Fordonstyp (ZAR 955000).
❒Chassits progressiva tillverkningsnummer.MÄRKSKYLT FÖR KAROSSERIETS
LACKERINGDen sitter på insidan av bagageluckan och innehåller följande
information bild 172:
ALacktillverkaren.
BFärgens benämning.
CFärgens Fiat-kod.
DFärgnummer för färgkorrigeringar eller omlackeringar.
MOTORMÄRKNINGDen är instansad på cylinderblocket och anger motortyp och
progressivt tillverkningsnummer.
bild 171
A0J0140
bild 172
A0J0138
213KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

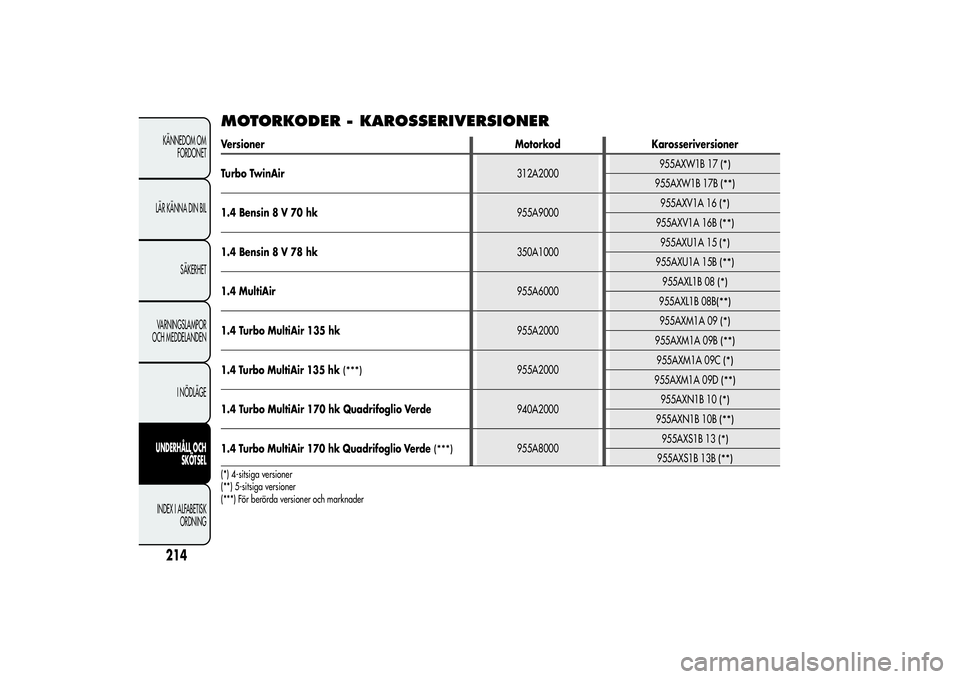

MOTORKODER - KAROSSERIVERSIONERVersioner Motorkod Karosseriversioner
Turbo TwinAir312A2000955AXW1B 17
(*)
955AXW1B 17B
(**)
1.4 Bensin 8 V 70 hk955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Bensin 8 V 78 hk350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 MultiAir955A6000955AXL1B 08
(*)
955AXL1B 08B
(**)
1.4 Turbo MultiAir 135 hk955A2000955AXM1A 09
(*)
955AXM1A 09B
(**)
1.4 Turbo MultiAir 135 hk
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.4 Turbo MultiAir 170 hk Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
(*) 4-sitsiga versioner
(**) 5-sitsiga versioner
(***) För berörda versioner och marknader
214KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

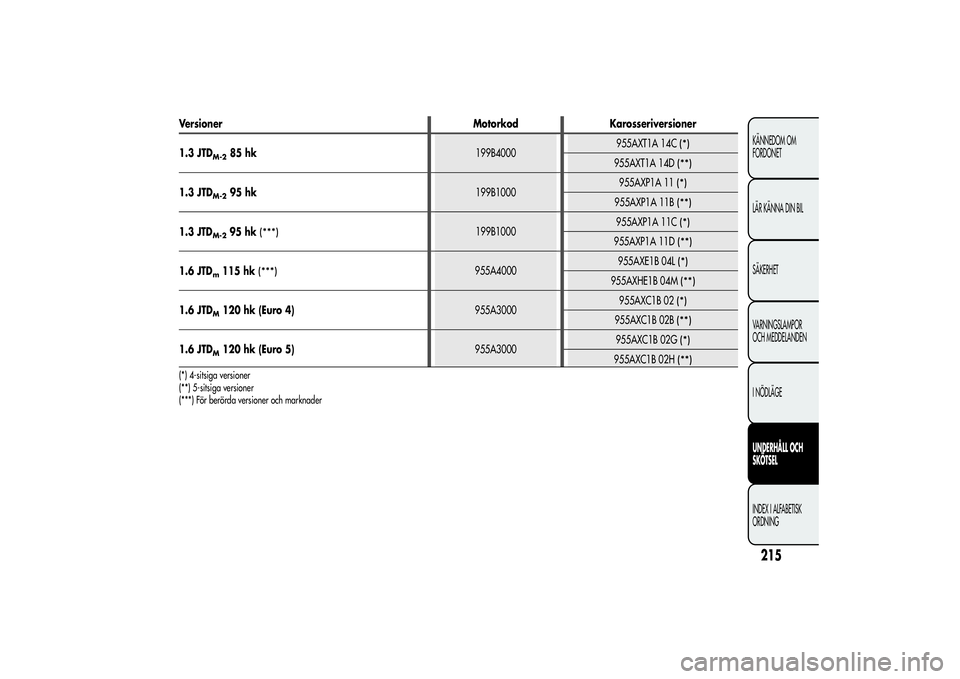

Versioner Motorkod Karosseriversioner
1.3 JTD
M-2
85 hk199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
95 hk199B1000955AXP1A 11
(*)
955AXP1A 11B
(**)
1.3 JTD
M-2
95 hk
(***)
199B1000955AXP1A 11C
(*)
955AXP1A 11D
(**)
1.6 JTD
m115 hk
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 hk (Euro 4)955A3000955AXC1B 02
(*)
955AXC1B 02B
(**)
1.6 JTD
M120 hk (Euro 5)955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) 4-sitsiga versioner
(**) 5-sitsiga versioner
(***) För berörda versioner och marknader
215KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING

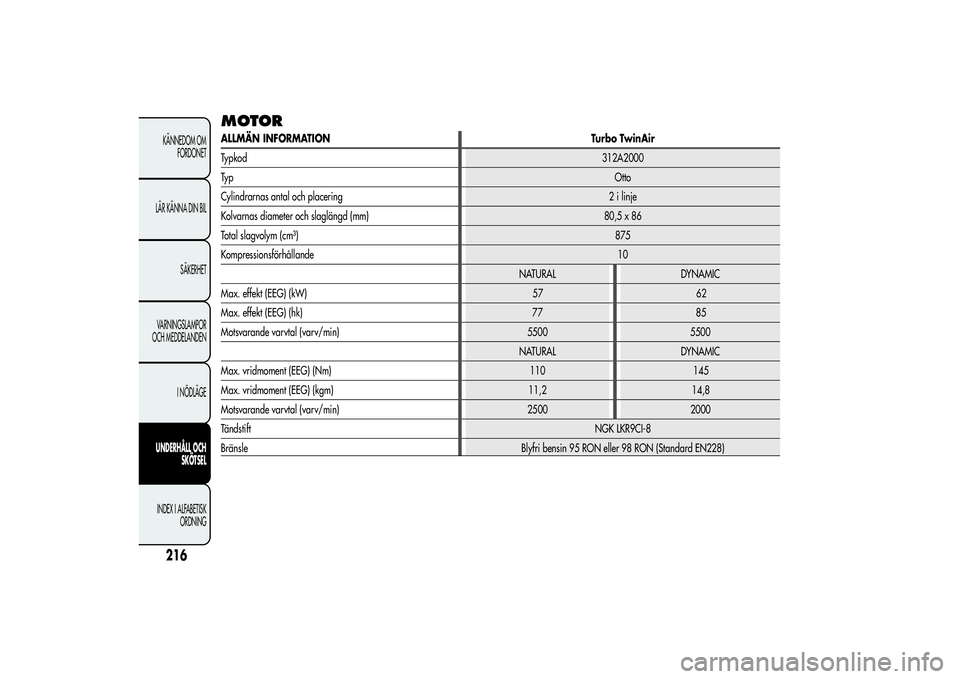

MOTORALLMÄN INFORMATION Turbo TwinAir
Typkod312A2000
Ty pOtto
Cylindrarnas antal och placering 2 i linje
Kolvarnas diameter och slaglängd (mm) 80,5 x 86
Total slagvolym (cm³)875
Kompressionsförhållande10
NATURAL DYNAMIC
Max. effekt (EEG) (kW)
Max. effekt (EEG) (hk)
Motsvarande varvtal (varv/min) 5500 5500
NATURAL DYNAMIC
Max. vridmoment (EEG) (Nm) 1 1
Max. vridmoment (EEG) (kgm) 1 , 1 ,
Motsvarande varvtal (varv/min) 2 00 2 00
TändstiftNGK LKR9CI-8
Bränsle Blyfri bensin 95 RON eller 98 RON (Standard EN228)
216KÄNNEDOM OM
FORDONET
LÄR KÄNNA DIN BIL
SÄKERHET
VARNINGSLAMPOR
OCH MEDDELANDEN
I NÖDLÄGEUNDERHÅLL OCH
SKÖTSELINDEX I ALFABETISK
ORDNING
10
12
545
48
0 77 8557 62
