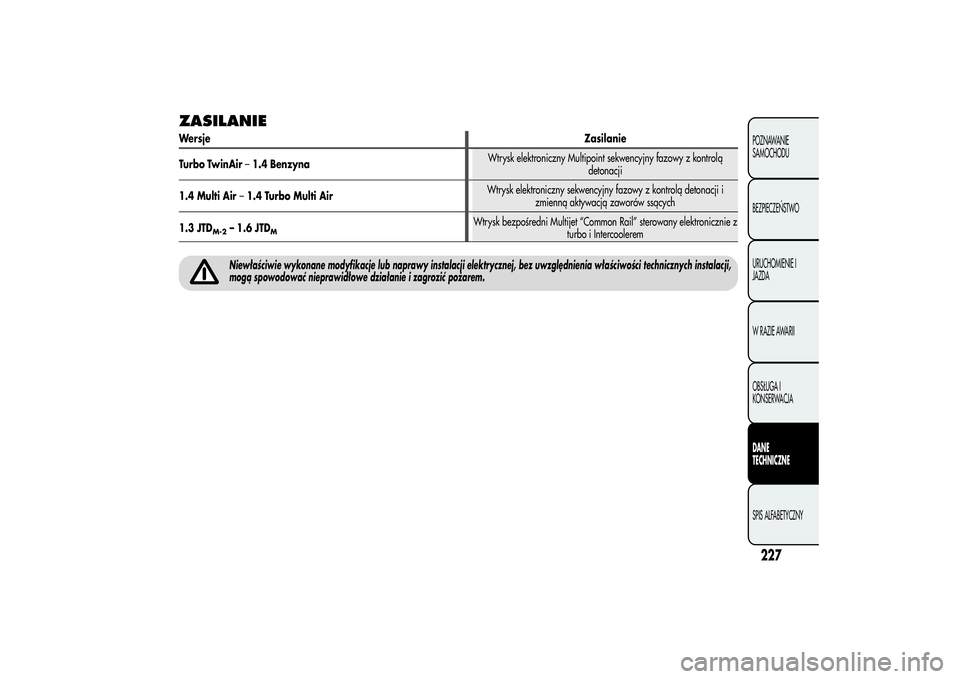

ZASILANIEWersjeZasilanie
Turbo TwinAir–1.4 BenzynaWtrysk elektroniczny Multipoint sekwencyjny fazowy z kontrolą
detonacji
1.4 Multi Air–1.4 Turbo Multi AirWtrysk elektroniczny sekwencyjny fazowy z kontrolą detonacji i
zmienną aktywacją zaworów ssących
1.3 JTD
M-2
– 1.6 JTD
M
Wtrysk bezpośredni Multijet “Common Rail” sterowany elektronicznie z
turbo i Intercoolerem
Niewłaściwie wykonane modyfikacje lub naprawy instalacji elektrycznej, bez uwzględnienia właściwości technicznych instalacji,
mogą spowodować nieprawidłowe działanie i zagrozić pożarem.
227POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

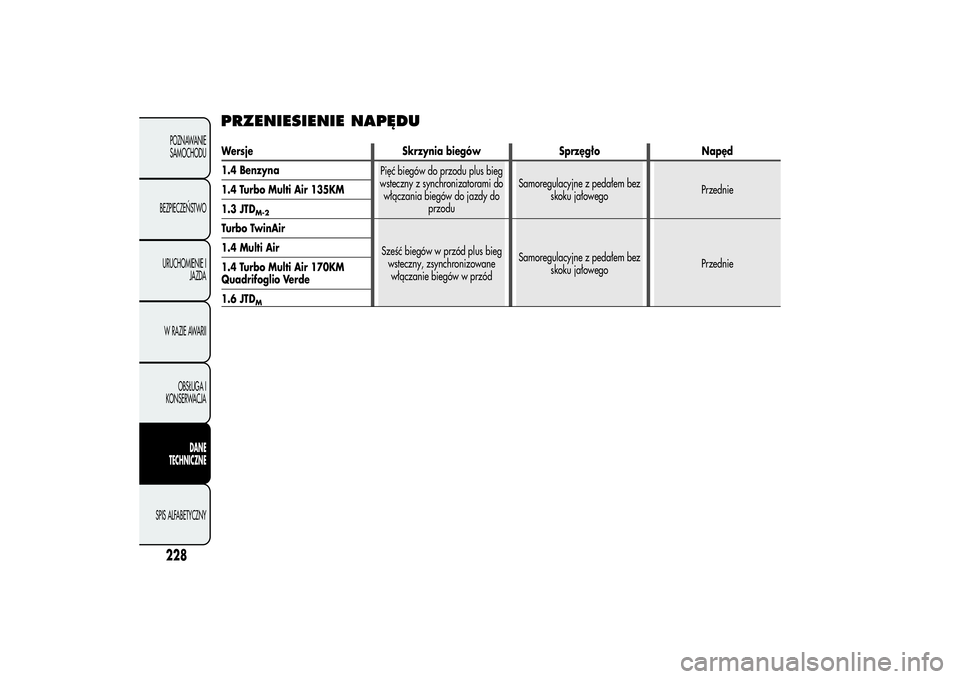

PRZENIESIENIE NAPĘDU
228POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY
Wersje Skrzynia biegów Sprzęgło Napęd
1.4 Benzyna
Pięć biegów do przodu plus bieg
wsteczny z synchronizatorami do
włączania biegów do jazdy do
przoduSamoregulacyjne z pedałem bez
skoku jałowegoPrzednie 1.4 Turbo Multi Air 135KM
1.3 JTD
M-2
Turbo TwinAir
Sześć biegów w przód plus bieg
wsteczny, zsynchronizowane
włączanie biegów w przódSamoregulacyjne z pedałem bez
skoku jałowegoPrzednie 1.4 Multi Air
1.4 Turbo Multi Air 170KM
Quadrifoglio Verde
1.6 JTD
M

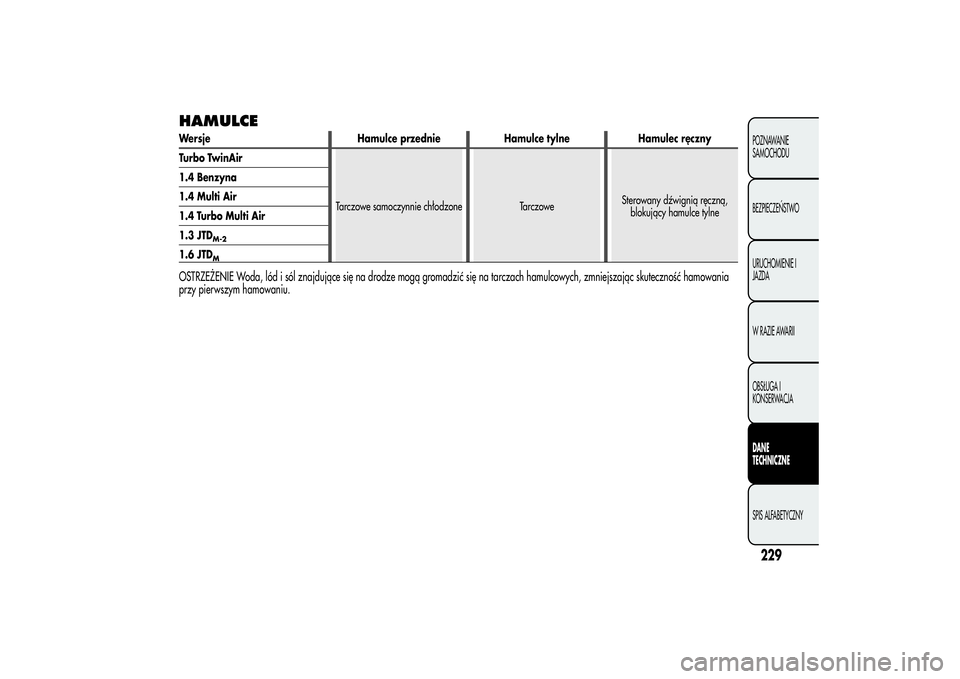

HAMULCEWersje Hamulce przednie Hamulce tylne Hamulec ręczny
Turbo TwinAir
Tarczowe samoczynnie chłodzone TarczoweSterowany dźwignią ręczną,
blokujący hamulce tylne 1.4 Benzyna
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
OSTRZEŻENIE Woda, lód i sól znajdujące się na drodze mogą gromadzić się na tarczach hamulcowych, zmniejszając skuteczność hamowania
przy pierwszym hamowaniu.
229POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

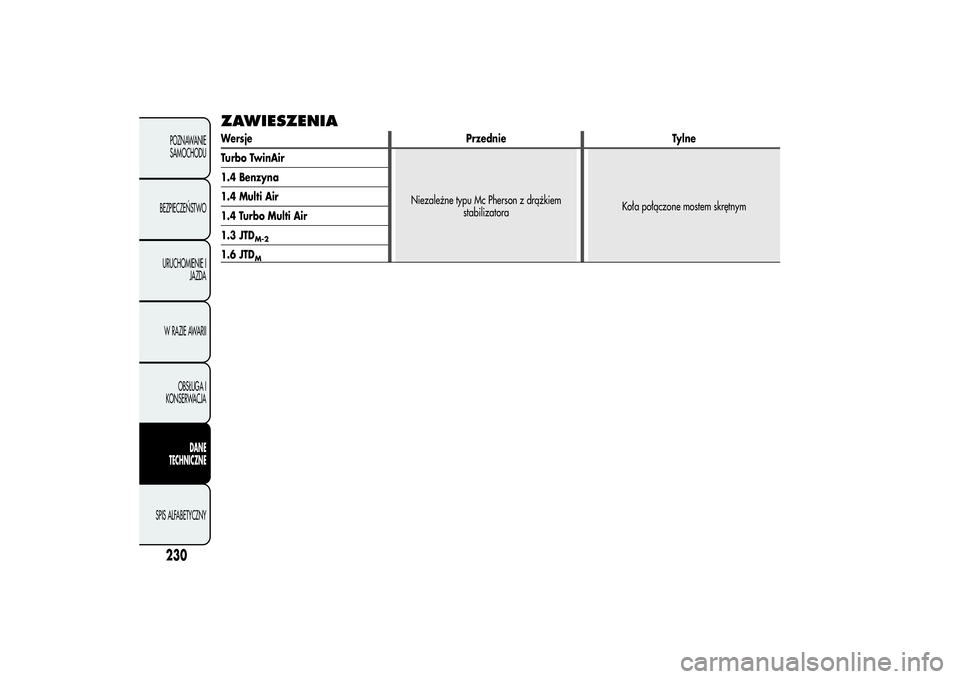

ZAWIESZENIAWersje Przednie Tylne
Turbo TwinAir
Niezależne typu Mc Pherson z drążkiem
stabilizatoraKoła połączone mostem skrętnym 1.4 Benzyna
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
230POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

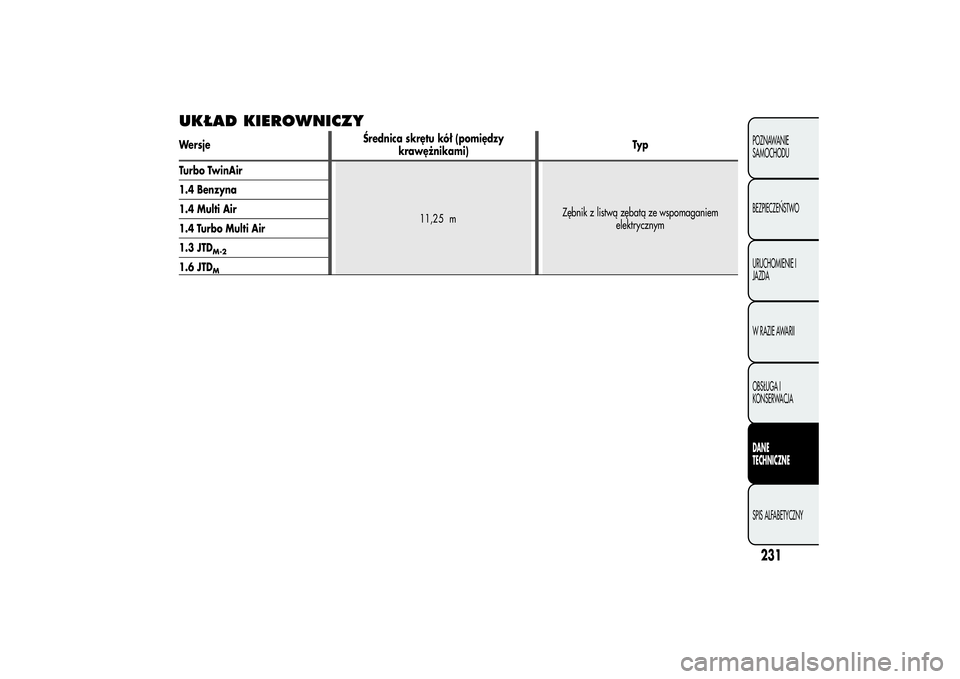

UKŁAD KIEROWNICZYWersjeŚrednica skrętu kół (pomiędzy
krawężnikami)Ty p
Turbo TwinAir
11, mZębnik z listwą zębatą ze wspomaganiem
elektrycznym 1.4 Benzyna
1.4 Multi Air
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
231POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY
25

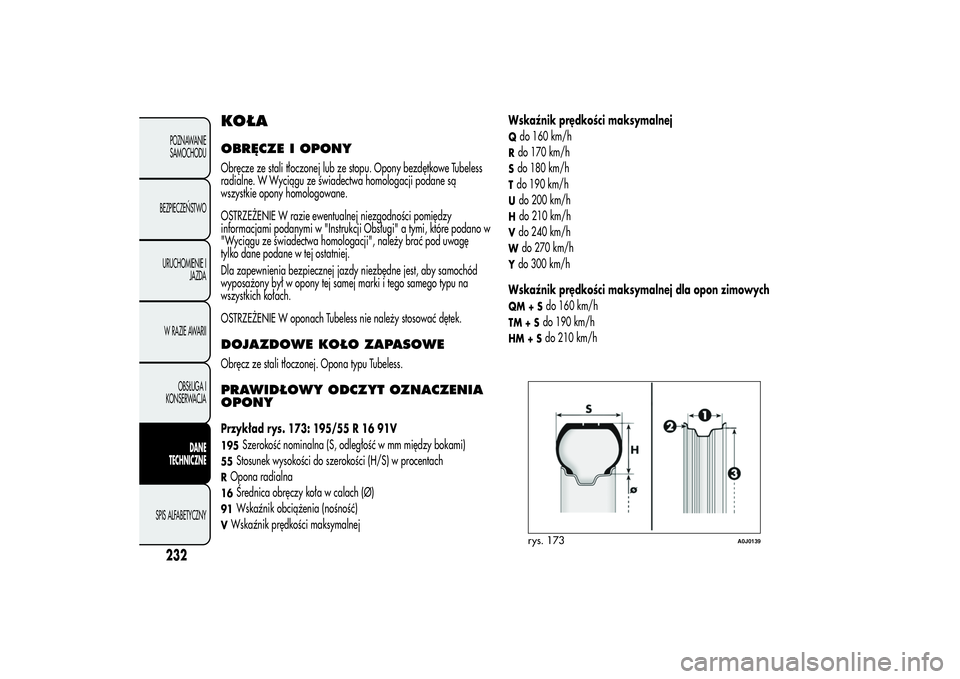

KOŁAOBRĘCZE I OPONYObręcze ze stali tłoczonej lub ze stopu. Opony bezdętkowe Tubeless
radialne. W Wyciągu ze świadectwa homologacji podane są
wszystkie opony homologowane.
OSTRZEŻENIE W razie ewentualnej niezgodności pomiędzy
informacjami podanymi w "Instrukcji Obsługi" a tymi, które podano w
"Wyciągu ze świadectwa homologacji", należy brać pod uwagę
tylko dane podane w tej ostatniej.
Dla zapewnienia bezpiecznej jazdy niezbędne jest, aby samochód
wyposażony był w opony tej samej marki i tego samego typu na
wszystkich kołach.
OSTRZEŻENIE W oponach Tubeless nie należy stosować dętek.DOJAZDOWE KOŁO ZAPASOWEObręcz ze stali tłoczonej. Opona typu Tubeless.PRAWIDŁOWY ODCZYT OZNACZENIA
OPONYPrzykład rys. 173: 195/55 R 16 91V195
Szerokość nominalna (S, odległość w mm między bokami)
55
Stosunek wysokości do szerokości (H/S) w procentach
ROpona radialna16
Średnica obręczy koła w calach (Ø)
91
Wskaźnik obciążenia (nośność)
VWskaźnik prędkości maksymalnejWskaźnik prędkości maksymalnej
Qdo 160 km/hRdo 170 km/hSdo 180 km/hTdo 190 km/hUdo 200 km/hHdo 210 km/hVdo 240 km/hW
do 270 km/h
Ydo 300 km/h
Wskaźnik prędkości maksymalnej dla opon zimowychQM+S
do 160 km/h
TM + S
do 190 km/h
HM+S
do 210 km/h
rys. 173
A0J0139
232POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

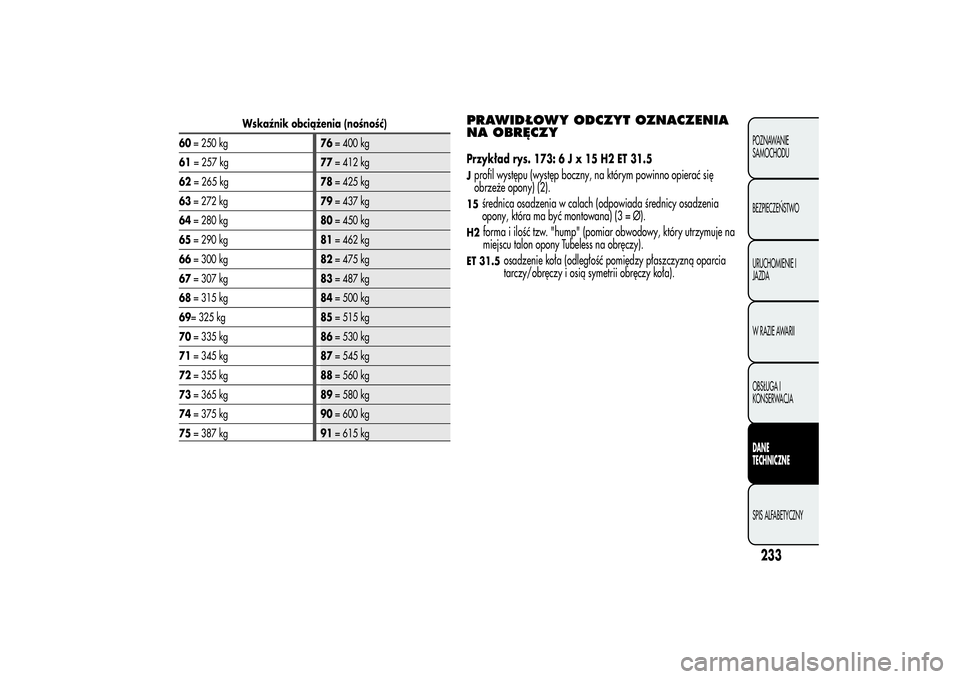

Wskaźnik obciążenia (nośność)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
PRAWIDŁOWY ODCZYT OZNACZENIA
NA OBRĘCZYPrzykład rys. 173:6Jx15H2ET31.5Jprofil występu (występ boczny, na którym powinno opierać się
obrzeże opony) (2).15
średnica osadzenia w calach (odpowiada średnicy osadzenia
opony, która ma być montowana) (3 = Ø).
H2
forma i ilość tzw. "hump" (pomiar obwodowy, który utrzymuje na
miejscu talon opony Tubeless na obręczy).
ET 31.5
osadzenie koła (odległość pomiędzy płaszczyzną oparcia
tarczy/obręczy i osią symetrii obręczy koła).
233POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY

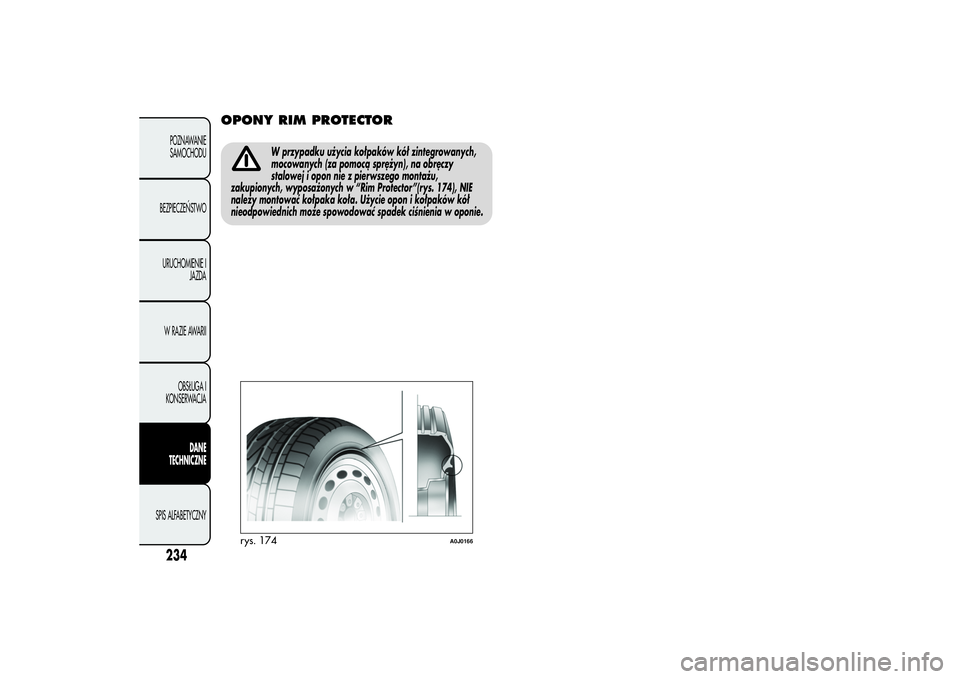

OPONY RIM PROTECTOR
W przypadku użycia kołpaków kół zintegrowanych,
mocowanych (za pomocą sprężyn), na obręczy
stalowej i opon nie z pierwszego montażu,
zakupionych, wyposażonych w “Rim Protector”(rys. 174), NIE
należy montować kołpaka koła. Użycie opon i kołpaków kół
nieodpowiednich może spowodować spadek ciśnienia w oponie.
rys. 174
A0J0166
234POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

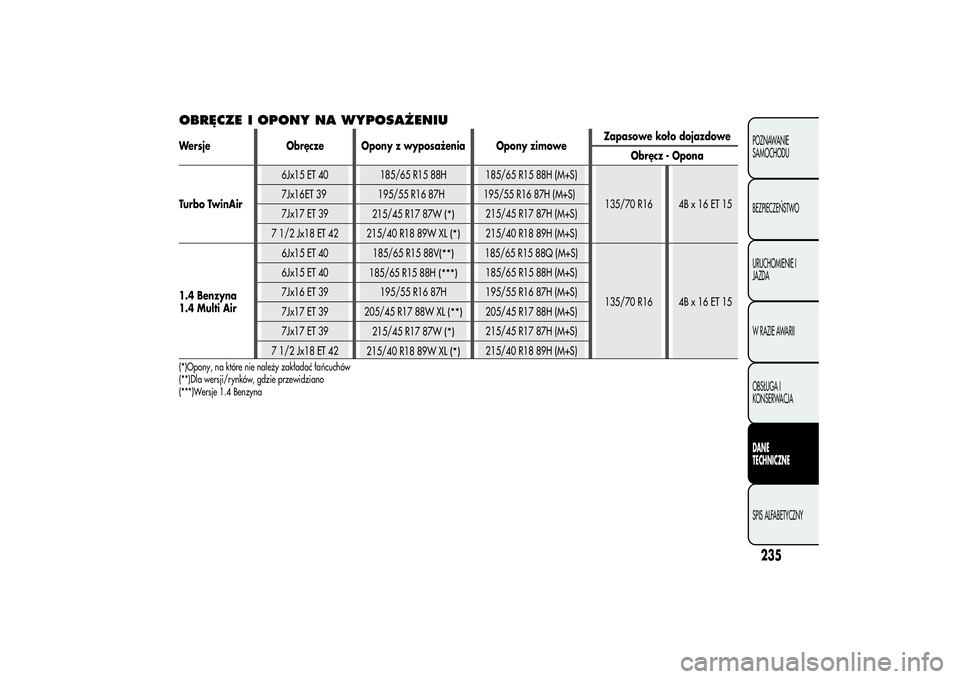

OBRĘCZE I OPONY NA WYPOSAŻENIUWersje Obręcze Opony z wyposażenia Opony zimoweZapasowe koło dojazdowe
Obręcz - Opona
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx1 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzyna
1.4 Multi Air6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Opony, na które nie należy zakładać łańcuchów
(**)Dla wersji/rynków, gdzie przewidziano
(***)Wersje 1.4 Benzyna
235POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJADANE
TECHNICZNESPIS ALFABETYCZNY
6

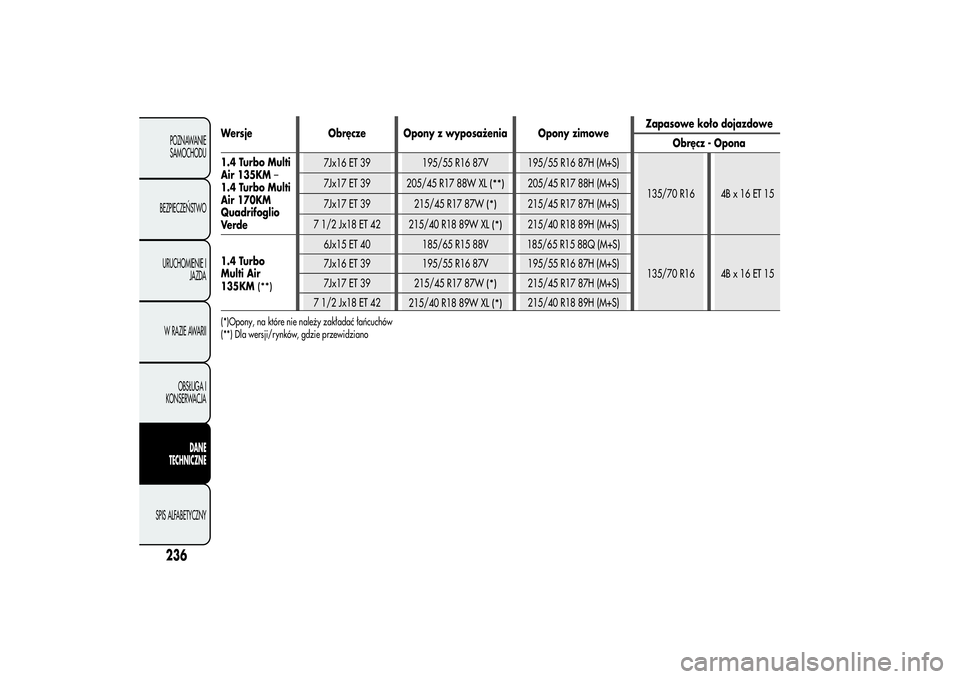

Wersje Obręcze Opony z wyposażenia Opony zimoweZapasowe koło dojazdowe
Obręcz - Opona
1.4 Turbo Multi
Air 135KM–
1.4 Turbo Multi
Air 170KM
Quadrifoglio
Ve r d e7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
135/70 R16 4B x 16 ET 15 7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Turbo
Multi Air
135KM
(**)
6Jx15 ET 40 185/65 R15 88V 185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87V 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*)Opony, na które nie należy zakładać łańcuchów
(**) Dla wersji/rynków, gdzie przewidziano
