BELSŐ VILÁGÍTÁS IZZÓCSEREELÜLSŐ MENNYEZETVILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒a nyilakkal jelzett pontokban feszítve emeljük ki az A ábra 140
mennyezeti lámpatestet;
❒nyissuk ki a B ábra 141 fedelet, húzzuk ki a C izzókat az oldalsó
érintkezők közül, és cseréljük ki. Győződjünk meg arról, hogy az
új izzók pontosan az érintkezők közé kerüljenek és rögzüljenek;
❒zárjuk vissza a B ábra 141 fedelet, és nyomással rögzítsük a helyén
az A ábra 140 mennyezeti lámpatestet az érzékelhető reteszelődés
megtörténtéig.CSOMAGTÉR-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a csomagtérajtót, és a nyíllal jelzett pontnál feszítve
emeljük ki az A ábra 142 lámpatestet;❒nyissuk ki a B ábra 143 védőfedelet, és cseréljük ki az izzót;
❒helyezzük vissza a lámpatestre a B védőfedelet;
❒illesszük vissza a megfelelő helyre az A ábra 142 lámpatestet,
először az egyik, majd a másik oldalon nyomva a helyére a
megfelelő rögzülést jelző kattanásig.
ábra 140
A0J0120
ábra 141
A0J0121
ábra 142
A0J0119
177ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

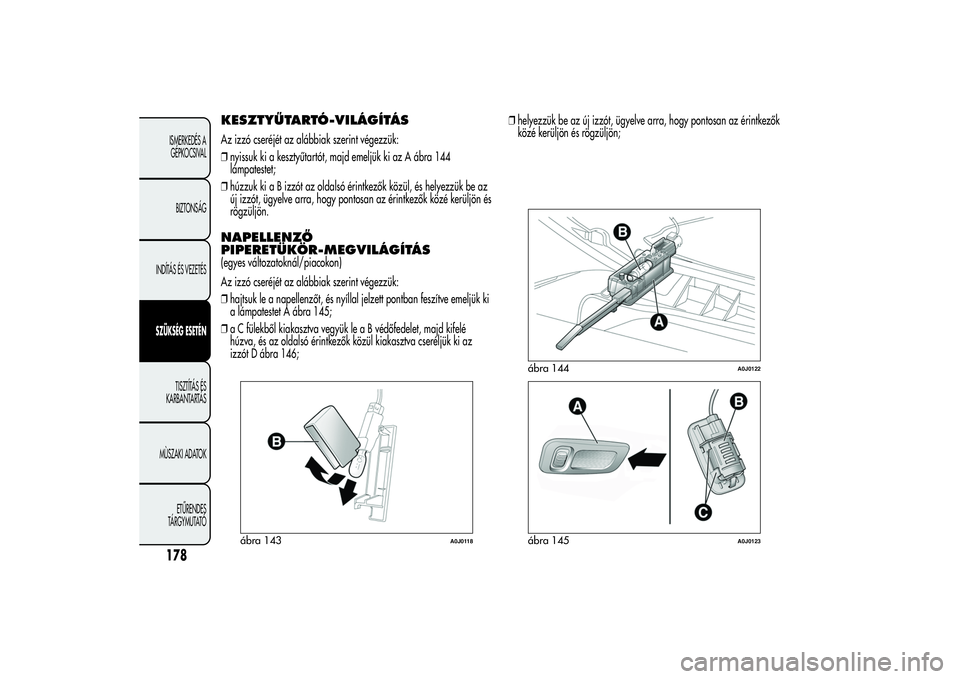

KESZTYŰTARTÓ-VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki a kesztyűtartót, majd emeljük ki az A ábra 144
lámpatestet;
❒húzzuk ki a B izzót az oldalsó érintkezők közül, és helyezzük be az
új izzót, ügyelve arra, hogy pontosan az érintkezők közé kerüljön és
rögzüljön.NAPELLENZŐ
PIPERETÜKÖR-MEGVILÁGÍTÁS(egyes változatoknál/piacokon)
Az izzó cseréjét az alábbiak szerint végezzük:
❒hajtsuk le a napellenzőt, és nyíllal jelzett pontban feszítve emeljük ki
a lámpatestet A ábra 145;
❒a C fülekből kiakasztva vegyük le a B védőfedelet, majd kifelé
húzva, és az oldalsó érintkezők közül kiakasztva cseréljük ki az
izzót D ábra 146;❒helyezzük be az új izzót, ügyelve arra, hogy pontosan az érintkezők
közé kerüljön és rögzüljön;
ábra 143
A0J0118
ábra 144
A0J0122
ábra 145
A0J0123
178ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒a C fülekbe megfelelően beakasztva szereljük vissza a B ábra 145
védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először az egyik oldalon ábra
146, majd a másik oldalon nyomjuk a helyére az F nyelv megfelelő

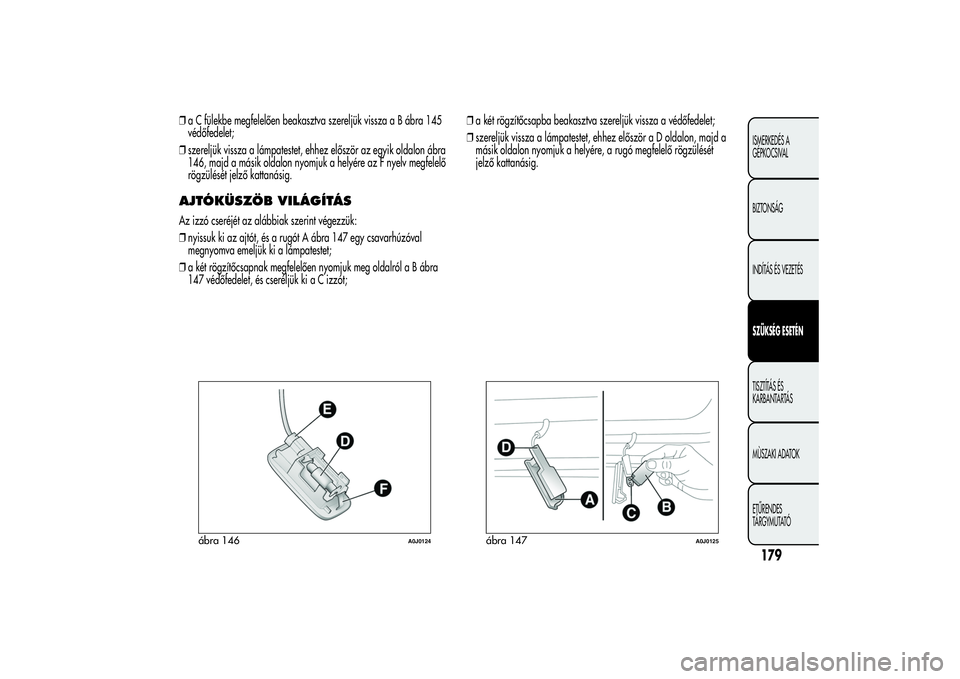

rögzülését jelző kattanásig.AJTÓKÜSZÖB VILÁGÍTÁSAz izzó cseréjét az alábbiak szerint végezzük:
❒nyissuk ki az ajtót, és a rugót A ábra 147 egy csavarhúzóval
megnyomva emeljük ki a lámpatestet;
❒a két rögzítőcsapnak megfelelően nyomjuk meg oldalról a B ábra
147 védőfedelet, és cseréljük ki a C izzót;❒a két rögzítőcsapba beakasztva szereljük vissza a védőfedelet;
❒szereljük vissza a lámpatestet, ehhez először a D oldalon, majd a
másik oldalon nyomjuk a helyére, a rugó megfelelő rögzülését
jelző kattanásig.
ábra 146
A0J0124
ábra 147
A0J0125
179ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

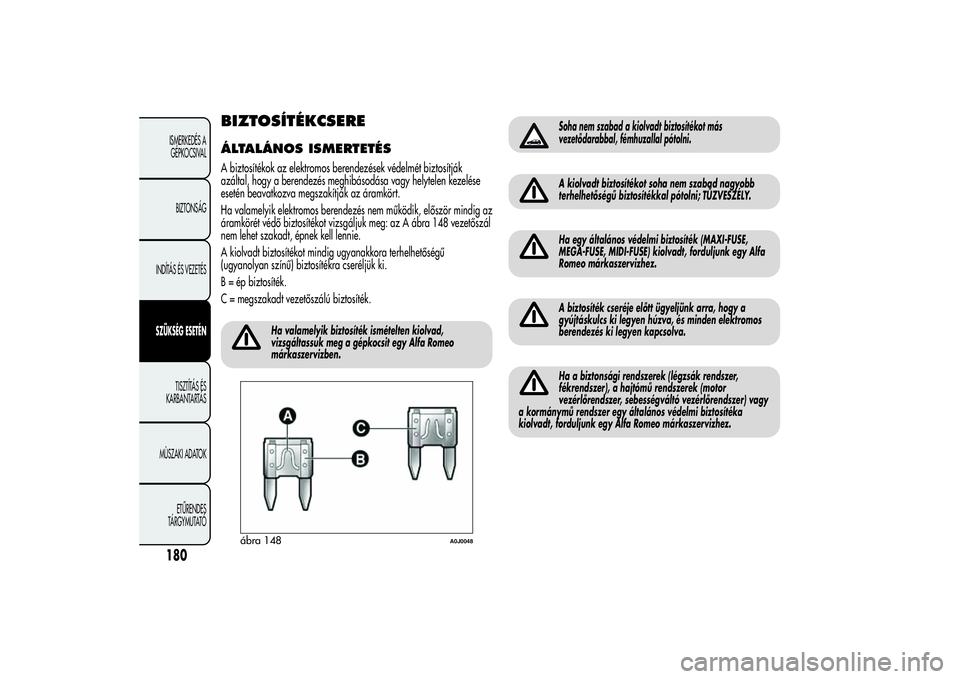

BIZTOSÍTÉKCSEREÁLTALÁNOS ISMERTETÉSA biztosítékok az elektromos berendezések védelmét biztosítják
azáltal, hogy a berendezés meghibásodása vagy helytelen kezelése
esetén beavatkozva megszakítják az áramkört.
Ha valamelyik elektromos berendezés nem működik, először mindig az
áramkörét védő biztosítékot vizsgáljuk meg: az A ábra 148 vezetőszál
nem lehet szakadt, épnek kell lennie.
A kiolvadt biztosítékot mindig ugyanakkora terhelhetőségű
(ugyanolyan színű) biztosítékra cseréljük ki.
B = ép biztosíték.
C = megszakadt vezetőszálú biztosíték.
Ha valamelyik biztosíték ismételten kiolvad,
vizsgáltassuk meg a gépkocsit egy Alfa Romeo
márkaszervizben.
Soha nem szabad a kiolvadt biztosítékot más
vezetődarabbal, fémhuzallal pótolni.A kiolvadt biztosítékot soha nem szabad nagyobb
terhelhetőségű biztosítékkal pótolni; TŰZVESZÉLY.Ha egy általános védelmi biztosíték (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) kiolvadt, forduljunk egy Alfa
Romeo márkaszervizhez.A biztosíték cseréje előtt ügyeljünk arra, hogy a
gyújtáskulcs ki legyen húzva, és minden elektromos
berendezés ki legyen kapcsolva.Ha a biztonsági rendszerek (légzsák rendszer,
fékrendszer), a hajtómű rendszerek (motor
vezérlőrendszer, sebességváltó vezérlőrendszer) vagy
a kormánymű rendszer egy általános védelmi biztosítéka
kiolvadt, forduljunk egy Alfa Romeo márkaszervizhez.
ábra 148
A0J0048
180ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

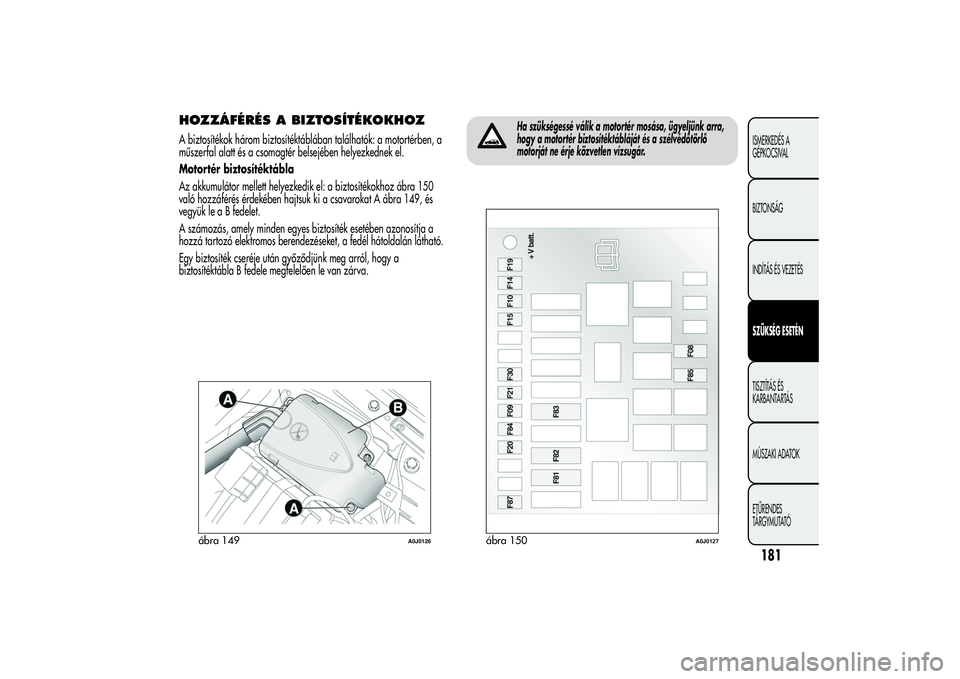

HOZZÁFÉRÉS A BIZTOSÍTÉKOKHOZA biztosítékok három biztosítéktáblában találhatók: a motortérben, a
műszerfal alatt és a csomagtér belsejében helyezkednek el.
Motortér biztosítéktábla
Az akkumulátor mellett helyezkedik el: a biztosítékokhoz ábra 150
való hozzáférés érdekében hajtsuk ki a csavarokat A ábra 149, és
vegyük le a B fedelet.
A számozás, amely minden egyes biztosíték esetében azonosítja a
hozzá tartozó elektromos berendezéseket, a fedél hátoldalán látható.
Egy biztosíték cseréje után győződjünk meg arról, hogy a
biztosítéktábla B fedele megfelelően le van zárva.
Ha szükségessé válik a motortér mosása, ügyeljünk arra,
hogy a motortér biztosítéktábláját és a szélvédőtörlő
motorját ne érje közvetlen vízsugár.
ábra 149
A0J0126
ábra 150
A0J0127
181ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

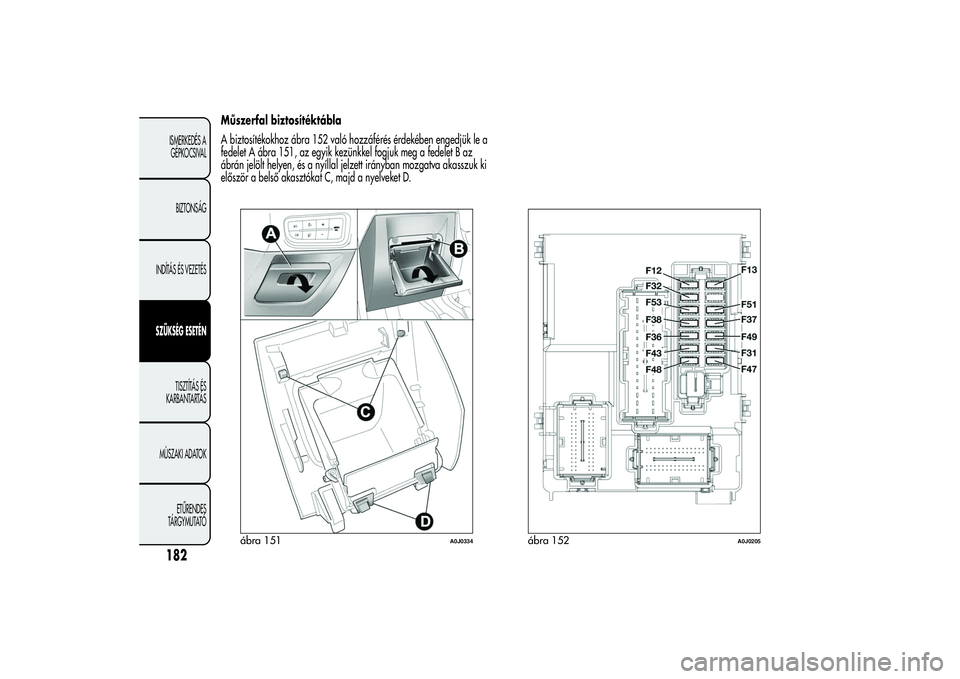

Műszerfal biztosítéktábla
A biztosítékokhoz ábra 152 való hozzáférés érdekében engedjük le a
fedelet A ábra 151, az egyik kezünkkel fogjuk meg a fedelet B az
ábrán jelölt helyen, és a nyíllal jelzett irányban mozgatva akasszuk ki
először a belső akasztókat C, majd a nyelveket D.
ábra 151
A0J0334
ábra 152
A0J0205
182ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

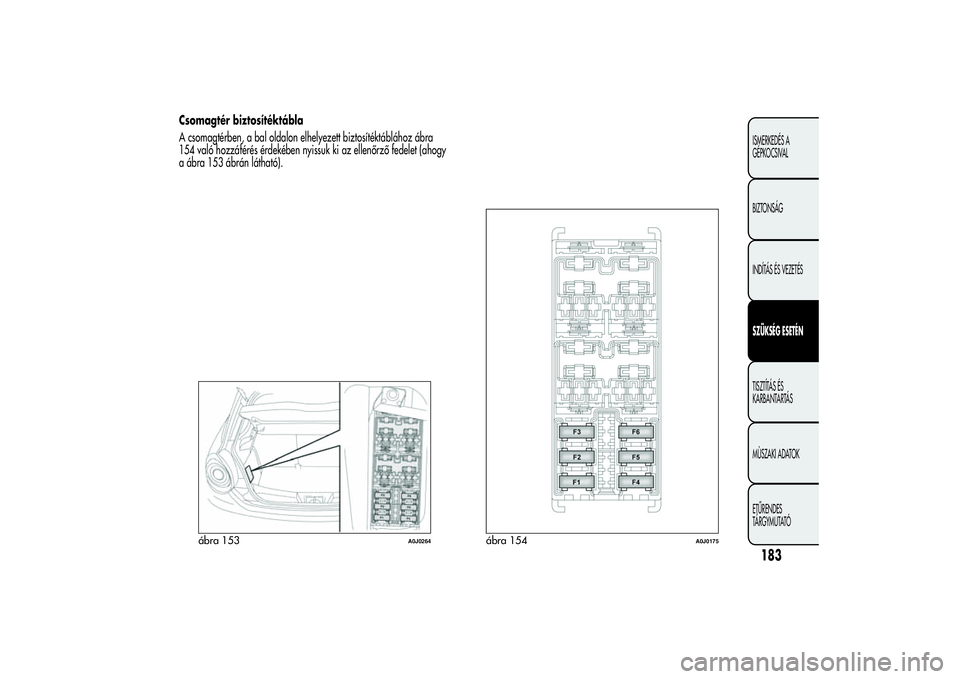

Csomagtér biztosítéktábla
A csomagtérben, a bal oldalon elhelyezett biztosítéktáblához ábra
154 való hozzáférés érdekében nyissuk ki az ellenőrző fedelet (ahogy
a ábra 153 ábrán látható).
ábra 153
A0J0264
ábra 154
A0J0175
183ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MOTORTÉR BIZTOSÍTÉKTÁBLAábra 150
184ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Fűtött szélvédőF08 15
Utastér szellőzőventilátor
F08
(*)
40
Fényszórómosó elektromos szivattyú F09 20
Két hangmagasságú kürtF10 15
Távolsági fényszórókF14 15
Kiegészítő fűtőberendezés (PTC 1)/„Dynamic Suspension” futómű vezérlőegység F15 30
Légkondicionáló kompresszorF19 7,5
Hátsó ablak fűtés, jégmentesítő rendszer F20 30
Elektromos üzemanyag-szivattyú a tartályban F21 15
KödfényszóróF30 15
Utastér szellőzőventilátorF83 40
Fűtött szélvédő
F83
(*)
20
Csatlakozóaljzat a kardánkonzolon F85 15
Vezető/utas oldali külső visszapillantó tükrök elektromos fűtése, Szélvédőmosó fúvókák
elektromos fűtése, Szélvédőfűtés relé tekercseF87 7,5
(*) Egyes változatoknál/piacokon

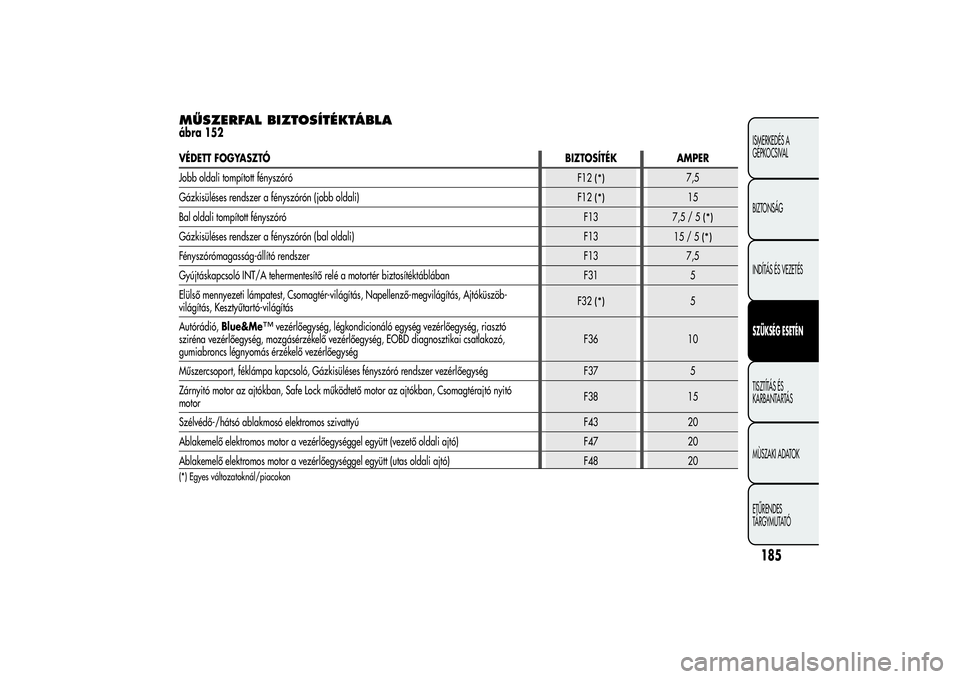

MŰSZERFAL BIZTOSÍTÉKTÁBLAábra 152VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Jobb oldali tompított fényszóró
F12
(*)
7,5
Gázkisüléses rendszer a fényszórón (jobb oldali)
F12
(*)
15
Bal oldali tompított fényszóróF13
7,5/5
(*)
Gázkisüléses rendszer a fényszórón (bal oldali) F13
15/5
(*)
Fényszórómagasság-állító rendszer F13 7,5
Gyújtáskapcsoló INT/A tehermentesítő relé a motortér biztosítéktáblában F31 5
Elülső mennyezeti lámpatest, Csomagtér-világítás, Napellenző-megvilágítás, Ajtóküszöb-
világítás, Kesztyűtartó-világításF32
(*)
5
Autórádió,Blue&Me
™
vezérlőegység, légkondicionáló egység vezérlőegység, riasztó
sziréna vezérlőegység, mozgásérzékelő vezérlőegység, EOBD diagnosztikai csatlakozó,
gumiabroncs légnyomás érzékelő vezérlőegységF36 10
Műszercsoport, féklámpa kapcsoló, Gázkisüléses fényszóró rendszer vezérlőegység F37 5
Zárnyitó motor az ajtókban, Safe Lock működtető motor az ajtókban, Csomagtérajtó nyitó
motorF38 15
Szélvédő-/hátsó ablakmosó elektromos szivattyú F43 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (vezető oldali ajtó) F47 20
Ablakemelő elektromos motor a vezérlőegységgel együtt (utas oldali ajtó) F48 20
(*) Egyes változatoknál/piacokon
185ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉSSZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

VÉDETT FOGYASZTÓBIZTOSÍTÉK AMPER
Parkolás-érzékelő vezérlőegység, gumiabroncs légnyomás érzékelő vezérlőegység, eső-/
szürkület-érzékelő a belső visszapillantó tükrön, elektrokromatikus érzékelő a belső visszapil-
lantó tükrön, biztonsági öv becsatolás figyelmezető lámpa kijelző a belső visszapillantó tükrön,
kezelőpanelek megvilágítása (középső kezelőpanel, vezető oldali kezelőpanel, kormánykeréken
lévő kezelőszervek,Blue&Me
™
kezelőpanel), első ülésfűtés kapcsolók, riasztó
mozgásérzékelő vezérlőegység, elektromos napfénytető vezérlőegység, navigációs rendszer
csatlakozó a műszerfalonF49 5
Tengelykapcsoló-pedál kapcsoló, féklámpa kapcsoló, motortér biztosítéktábla relék tekercsei,
fűtő-/légkondicionáló berendezés belső működtető rendszer,Blue&Me
™
vezérlőegység,
autórádió előkészítés, légmennyiség-mérő, víz a gázolajban érzékelőF51 5
MűszercsoportF53 5
186ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
