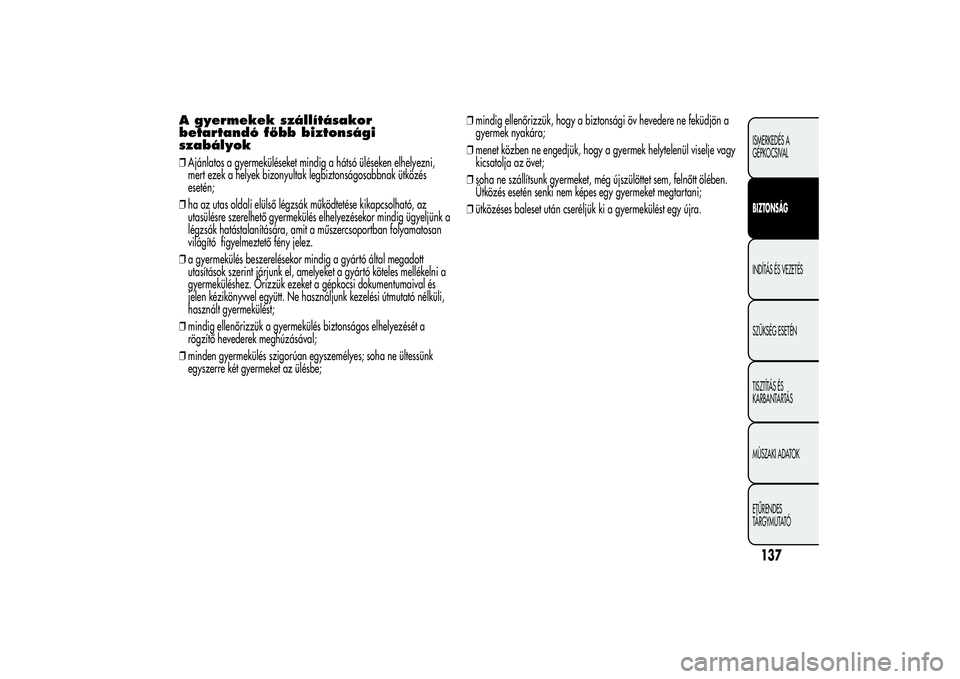

A gyermekek szállításakor
betartandó főbb biztonsági
szabályok❒Ajánlatos a gyermeküléseket mindig a hátsó üléseken elhelyezni,
mert ezek a helyek bizonyultak legbiztonságosabbnak ütközés
esetén;
❒ha az utas oldali elülső légzsák működtetése kikapcsolható, az
utasülésre szerelhető gyermekülés elhelyezésekor mindig ügyeljünk a
légzsák hatástalanítására, amit a műszercsoportban folyamatosan
világító figyelmeztető fény jelez.
❒a gyermekülés beszerelésekor mindig a gyártó által megadott
utasítások szerint járjunk el, amelyeket a gyártó köteles mellékelni a
gyermeküléshez. Őrizzük ezeket a gépkocsi dokumentumaival és
jelen kézikönyvvel együtt. Ne használjunk kezelési útmutató nélküli,
használt gyermekülést;
❒mindig ellenőrizzük a gyermekülés biztonságos elhelyezését a
rögzítő hevederek meghúzásával;
❒minden gyermekülés szigorúan egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe;❒mindig ellenőrizzük, hogy a biztonsági öv hevedere ne feküdjön a
gyermek nyakára;
❒menet közben ne engedjük, hogy a gyermek helytelenül viselje vagy
kicsatolja az övet;
❒soha ne szállítsunk gyermeket, még újszülöttet sem, felnőtt ölében.
Ütközés esetén senki nem képes egy gyermeket megtartani;
❒ütközéses baleset után cseréljük ki a gyermekülést egy újra.
137ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

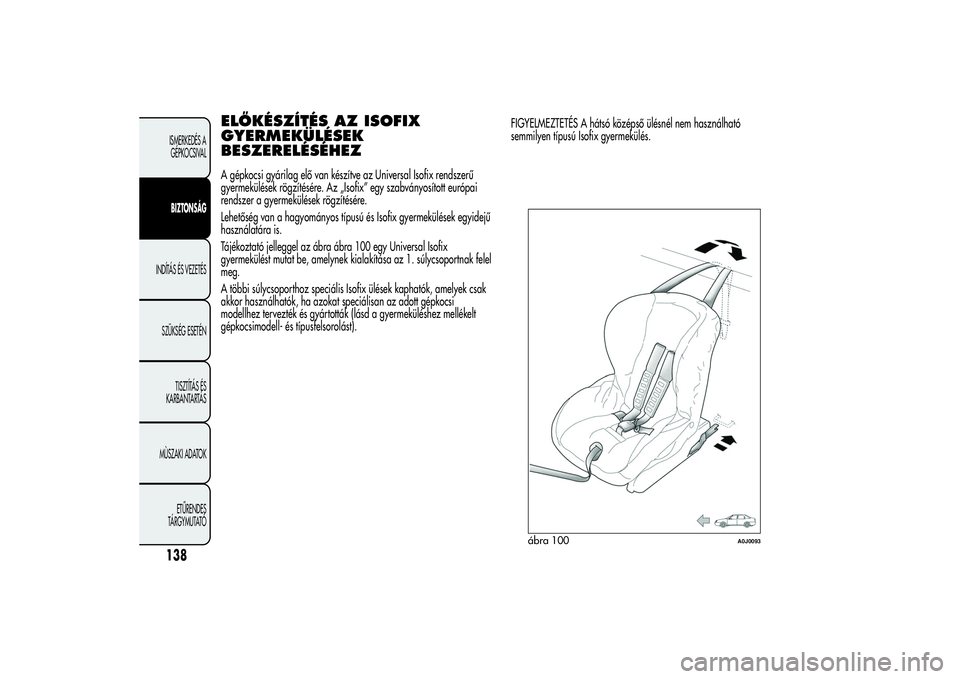

ELŐKÉSZÍTÉS AZ ISOFIX
GYERMEKÜLÉSEK
BESZERELÉSÉHEZA gépkocsi gyárilag elő van készítve az Universal Isofix rendszerű
gyermekülések rögzítésére. Az „Isofix” egy szabványosított európai
rendszer a gyermekülések rögzítésére.
Lehetőség van a hagyományos típusú és Isofix gyermekülések egyidejű
használatára is.
Tájékoztató jelleggel az ábra ábra 100 egy Universal Isofix
gyermekülést mutat be, amelynek kialakítása az 1. súlycsoportnak felel
meg.
A többi súlycsoporthoz speciális Isofix ülések kaphatók, amelyek csak
akkor használhatók, ha azokat speciálisan az adott gépkocsi
modellhez tervezték és gyártották (lásd a gyermeküléshez mellékelt
gépkocsimodell- és típusfelsorolást).FIGYELMEZTETÉS A hátsó középső ülésnél nem használható
semmilyen típusú Isofix gyermekülés.
ábra 100
A0J0093
138ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

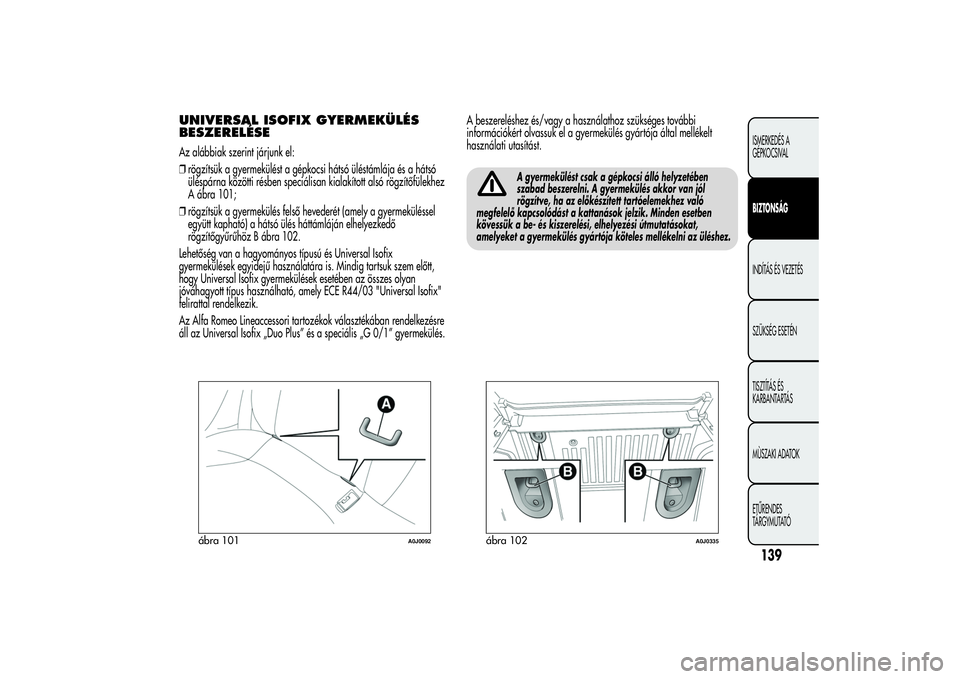

UNIVERSAL ISOFIX GYERMEKÜLÉS
BESZERELÉSEAz alábbiak szerint járjunk el:
❒rögzítsük a gyermekülést a gépkocsi hátsó üléstámlája és a hátsó
üléspárna közötti résben speciálisan kialakított alsó rögzítőfülekhez
A ábra 101;
❒rögzítsük a gyermekülés felső hevederét (amely a gyermeküléssel
együtt kapható) a hátsó ülés háttámláján elhelyezkedő
rögzítőgyűrűhöz B ábra 102.
Lehetőség van a hagyományos típusú és Universal Isofix
gyermekülések egyidejű használatára is. Mindig tartsuk szem előtt,
hogy Universal Isofix gyermekülések esetében az összes olyan
jóváhagyott típus használható, amely ECE R44/03 "Universal Isofix"
felirattal rendelkezik.
Az Alfa Romeo Lineaccessori tartozékok választékában rendelkezésre
áll az Universal Isofix „Duo Plus” és a speciális „G 0/1” gyermekülés.A beszereléshez és/vagy a használathoz szükséges további
információkért olvassuk el a gyermekülés gyártója által mellékelt
használati utasítást.
A gyermekülést csak a gépkocsi álló helyzetében
szabad beszerelni. A gyermekülés akkor van jól
rögzítve, ha az előkészített tartóelemekhez való
megfelelő kapcsolódást a kattanások jelzik. Minden esetben
kövessük a be- és kiszerelési, elhelyezési útmutatásokat,
amelyeket a gyermekülés gyártója köteles mellékelni az üléshez.
ábra 101
A0J0092
ábra 102
A0J0335
139ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

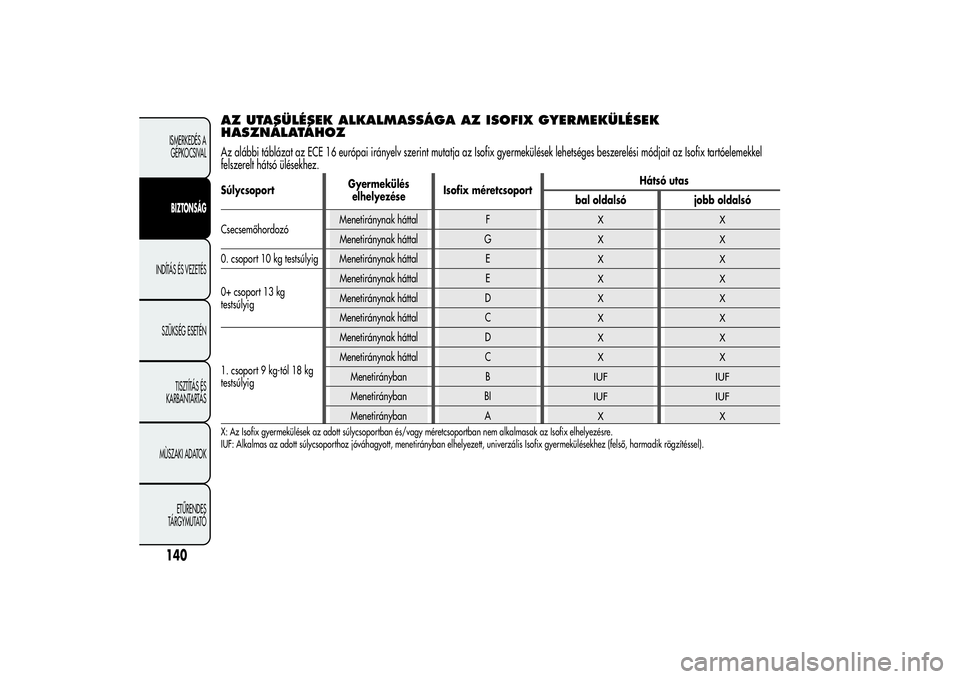

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK
HASZNÁLATÁHOZAz alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix tartóelemekkel
felszerelt hátsó ülésekhez.SúlycsoportGyermekülés
elhelyezéseIsofix méretcsoportHátsó utas
bal oldalsó jobb oldalsó
CsecsemőhordozóMenetiránynak háttal F
XX
Menetiránynak háttal G
XX
0. csoport 10 kg testsúlyig Menetiránynak háttal E
XX
0+ csoport 13 kg
testsúlyigMenetiránynak háttal E
XX
Menetiránynak háttal D
XX
Menetiránynak háttal C
XX
1. csoport 9 kg-tól 18 kg
testsúlyigMenetiránynak háttal D
XX
Menetiránynak háttal C
XX
Menetirányban B
IUF IUF
Menetirányban BI
IUF IUF
Menetirányban A
XX
X: Az Isofix gyermekülések az adott súlycsoportban és/vagy méretcsoportban nem alkalmasak az Isofix elhelyezésre.
IUF: Alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
140ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

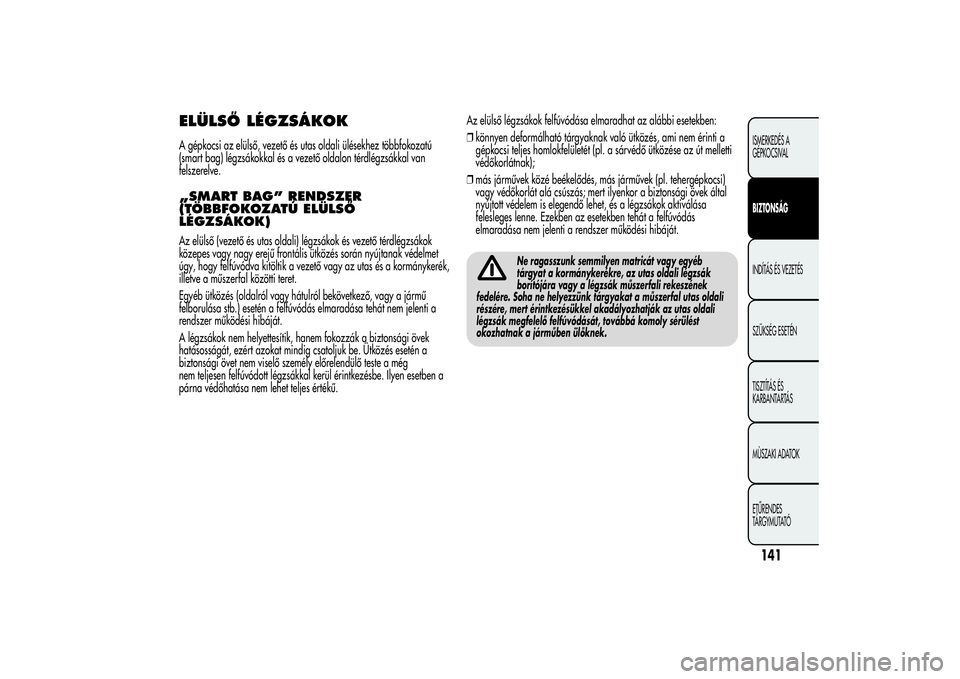

ELÜLSŐ LÉGZSÁKOKA gépkocsi az elülső, vezető és utas oldali ülésekhez többfokozatú
(smart bag) légzsákokkal és a vezető oldalon térdlégzsákkal van
felszerelve.„SMART BAG” RENDSZER
(TÖBBFOKOZATÚ ELÜLSŐ
LÉGZSÁKOK)Az elülső (vezető és utas oldali) légzsákok és vezető térdlégzsákok
közepes vagy nagy erejű frontális ütközés során nyújtanak védelmet
úgy, hogy felfúvódva kitöltik a vezető vagy az utas és a kormánykerék,
illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról bekövetkező, vagy a jármű
felborulása stb.) esetén a felfúvódás elmaradása tehát nem jelenti a
rendszer működési hibáját.
A légzsákok nem helyettesítik, hanem fokozzák a biztonsági övek
hatásosságát, ezért azokat mindig csatoljuk be. Ütközés esetén a
biztonsági övet nem viselő személy előrelendülő teste a még
nem teljesen felfúvódott légzsákkal kerül érintkezésbe. Ilyen esetben a
párna védőhatása nem lehet teljes értékű.Az elülső légzsákok felfúvódása elmaradhat az alábbi esetekben:
❒könnyen deformálható tárgyaknak való ütközés, ami nem érinti a
gépkocsi teljes homlokfelületét (pl. a sárvédő ütközése az út melletti
védőkorlátnak);
❒más járművek közé beékelődés, más járművek (pl. tehergépkocsi)
vagy védőkorlát alá csúszás; mert ilyenkor a biztonsági övek által
nyújtott védelem is elegendő lehet, és a légzsákok aktiválása
felesleges lenne. Ezekben az esetekben tehát a felfúvódás
elmaradása nem jelenti a rendszer működési hibáját.
Ne ragasszunk semmilyen matricát vagy egyéb
tárgyat a kormánykerékre, az utas oldali légzsák
borítójára vagy a légzsák műszerfali rekeszének
fedelére. Soha ne helyezzünk tárgyakat a műszerfal utas oldali
részére, mert érintkezésükkel akadályozhatják az utas oldali
légzsák megfelelő felfúvódását, továbbá komoly sérülést
okozhatnak a járműben ülőknek.
141ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

VEZETŐ OLDALI FRONTÁLIS LÉGZSÁKA kormánykerék közepében kialakított speciális rekeszben helyezkedik
el ábra 103.
Vezetés közben tartsuk mindkét kezünket a
kormánykerék kerületén, hogy a légzsák
működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen, a hátunkkal
az üléstámlának támaszkodva.
UTAS OLDALI FRONTÁLIS LÉGZSÁKA műszerfalban kialakított speciális rekeszben helyezkedik el ábra
104.
Bekapcsolt utas oldali légzsák esetén nem szabad
menetiránynak háttal fordított gyermekülést az első ülésen
elhelyezni. Ütközés esetén a légzsák működésbe lépése a
szállított gyermek halálos sérülését is okozhatja, az
ütközés súlyosságától függetlenül. Szükség esetén mindig
hatástalanítsuk az utas oldali légzsákot, amikor a gyermekülést az
első utasülésre rögzítjük. Az utasülést ilyenkor a lehetséges leghátsó
pozícióba kell állítani, hogy elkerüljük az érintkezést a gyermekülés és
a műszerfal között. Bár ezt a törvény nem írja elő, a felnőtt utasok
védelme érdekében feltétlenül ajánlatos a légzsák azonnali
aktiválása, amikor a gyermekülést leszereljük az első utasülésről.
ábra 103
A0J0047
ábra 104
A0J0050
142ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

VEZETŐ OLDALI TÉRDLÉGZSÁKA kormánykerék alatt kialakított speciális rekeszben helyezkedik el
ábra 105.
Frontális ütközés esetén további védelmet biztosít.Az utas oldali elülső légzsák és a
mellkas/medence védelmét szolgáló
oldallégzsák hatástalanításaHa elkerülhetetlen az első utasülésen gyermek szállítása, el kell végezni
az utas oldali elülső és a mellkast/medencét védő oldalsó légzsákok
működésének hatástalanítását. A légzsákok kikapcsolt állapotát a
műszercsoportban felgyulladó
lámpa jelzi.
A légzsákok hatástalanítását lásd az „Ismerkedés a
gépkocsival” című fejezet „Menüpontok” című
részében.
OLDALLÉGZSÁKOK
(OLDALLÉGZSÁK -
FÜGGÖNYLÉGZSÁK)A gépkocsi az elülső, vezető és utas oldali ülésekhez mellkast/
medencét védő oldalsó légzsákokkal, és az első és hátsó utasok fejét
védő légzsákokkal (függönylégzsák) van felszerelve.
Az oldalsó légzsákok biztosítják a gépkocsiban utazó személyek
védelmét a közepes és erős, oldalról bekövetkező ütközésekkel
szemben azzal, hogy párnaként elhelyezkedve csillapítják az utas és a
belső szerkezeti elemek ütközésének erejét.
Egyéb ütközés esetén (elölről vagy hátulról bekövetkező, vagy a jármű
felborulása stb.) a felfúvódás elmaradása tehát nem jelenti a rendszer
működési hibáját.
ábra 105
A0J0056
143ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

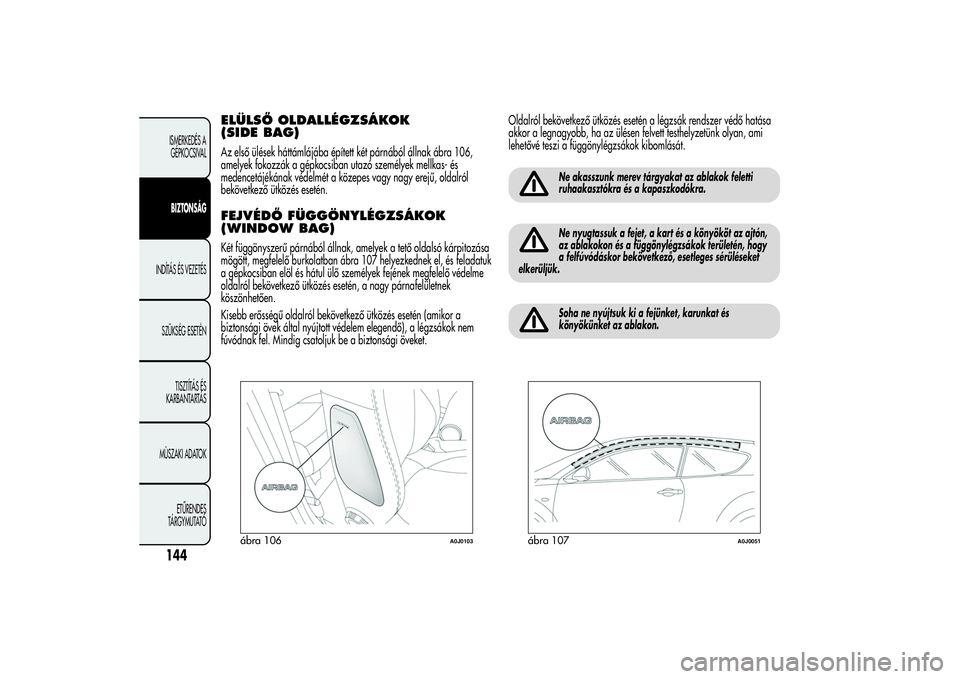

ELÜLSŐ OLDALLÉGZSÁKOK
(SIDE BAG)Az első ülések háttámlájába épített két párnából állnak ábra 106,
amelyek fokozzák a gépkocsiban utazó személyek mellkas- és
medencetájékának védelmét a közepes vagy nagy erejű, oldalról
bekövetkező ütközés esetén.FEJVÉDŐ FÜGGÖNYLÉGZSÁKOK
(WINDOW BAG)Két függönyszerű párnából állnak, amelyek a tető oldalsó kárpitozása
mögött, megfelelő burkolatban ábra 107 helyezkednek el, és feladatuk
a gépkocsiban elöl és hátul ülő személyek fejének megfelelő védelme
oldalról bekövetkező ütközés esetén, a nagy párnafelületnek
köszönhetően.
Kisebb erősségű oldalról bekövetkező ütközés esetén (amikor a
biztonsági övek által nyújtott védelem elegendő), a légzsákok nem
fúvódnak fel. Mindig csatoljuk be a biztonsági öveket.Oldalról bekövetkező ütközés esetén a légzsák rendszer védő hatása
akkor a legnagyobb, ha az ülésen felvett testhelyzetünk olyan, ami
lehetővé teszi a függönylégzsákok kibomlását.
Ne akasszunk merev tárgyakat az ablakok feletti
ruhaakasztókra és a kapaszkodókra.Ne nyugtassuk a fejet, a kart és a könyököt az ajtón,
az ablakokon és a függönylégzsákok területén, hogy
a felfúvódáskor bekövetkező, esetleges sérüléseket
elkerüljük.Soha ne nyújtsuk ki a fejünket, karunkat és
könyökünket az ablakon.
ábra 106
A0J0103
ábra 107
A0J0051
144ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

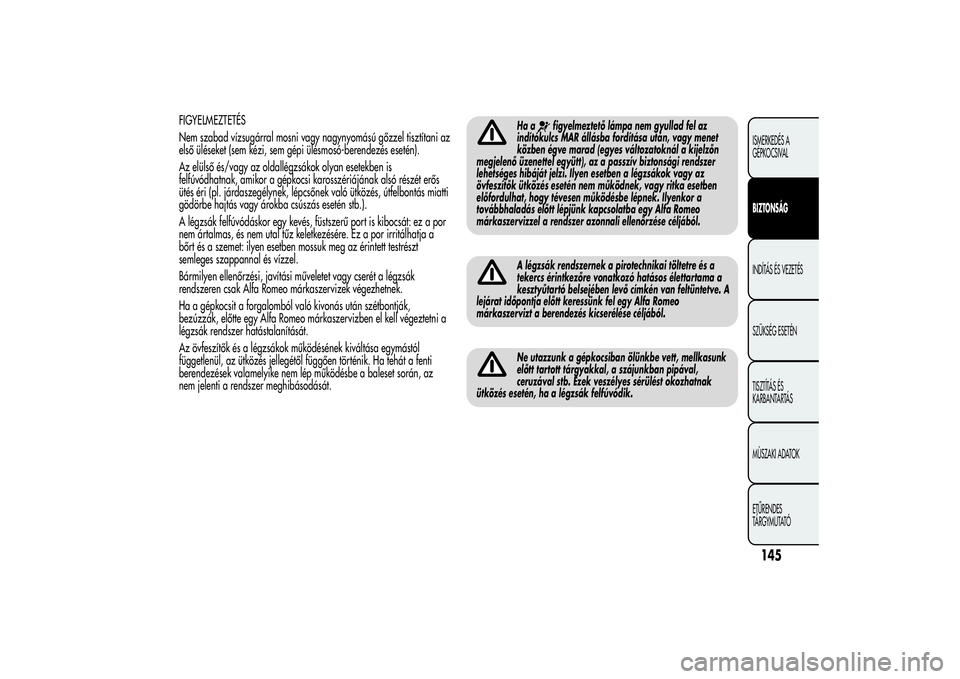

FIGYELMEZTETÉS
Nem szabad vízsugárral mosni vagy nagynyomású gőzzel tisztítani az
első üléseket (sem kézi, sem gépi ülésmosó-berendezés esetén).
Az elülső és/vagy az oldallégzsákok olyan esetekben is
felfúvódhatnak, amikor a gépkocsi karosszériájának alsó részét erős
ütés éri (pl. járdaszegélynek, lépcsőnek való ütközés, útfelbontás miatti
gödörbe hajtás vagy árokba csúszás esetén stb.).
A légzsák felfúvódáskor egy kevés, füstszerű port is kibocsát: ez a por
nem ártalmas, és nem utal tűz keletkezésére. Ez a por irritálhatja a
bőrt és a szemet: ilyen esetben mossuk meg az érintett testrészt
semleges szappannal és vízzel.
Bármilyen ellenőrzési, javítási műveletet vagy cserét a légzsák
rendszeren csak Alfa Romeo márkaszervizek végezhetnek.
Ha a gépkocsit a forgalomból való kivonás után szétbontják,
bezúzzák, előtte egy Alfa Romeo márkaszervizben el kell végeztetni a
légzsák rendszer hatástalanítását.
Az övfeszítők és a légzsákok működésének kiváltása egymástól
függetlenül, az ütközés jellegétől függően történik. Ha tehát a fenti
berendezések valamelyike nem lép működésbe a baleset során, az
nem jelenti a rendszer meghibásodását.
Ha a
figyelmeztető lámpa nem gyullad fel az
indítókulcs MAR állásba fordítása után, vagy menet
közben égve marad (egyes változatoknál a kijelzőn
megjelenő üzenettel együtt), az a passzív biztonsági rendszer
lehetséges hibáját jelzi. Ilyen esetben a légzsákok vagy az
övfeszítők ütközés esetén nem működnek, vagy ritka esetben
előfordulhat, hogy tévesen működésbe lépnek. Ilyenkor a
továbbhaladás előtt lépjünk kapcsolatba egy Alfa Romeo
márkaszervizzel a rendszer azonnali ellenőrzése céljából.
A légzsák rendszernek a pirotechnikai töltetre és a
tekercs érintkezőre vonatkozó hatásos élettartama a
kesztyűtartó belsejében levő címkén van feltüntetve. A
lejárat időpontja előtt keressünk fel egy Alfa Romeo
márkaszervizt a berendezés kicserélése céljából.Ne utazzunk a gépkocsiban ölünkbe vett, mellkasunk
előtt tartott tárgyakkal, a szájunkban pipával,
ceruzával stb. Ezek veszélyes sérülést okozhatnak
ütközés esetén, ha a légzsák felfúvódik.
145ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁGINDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

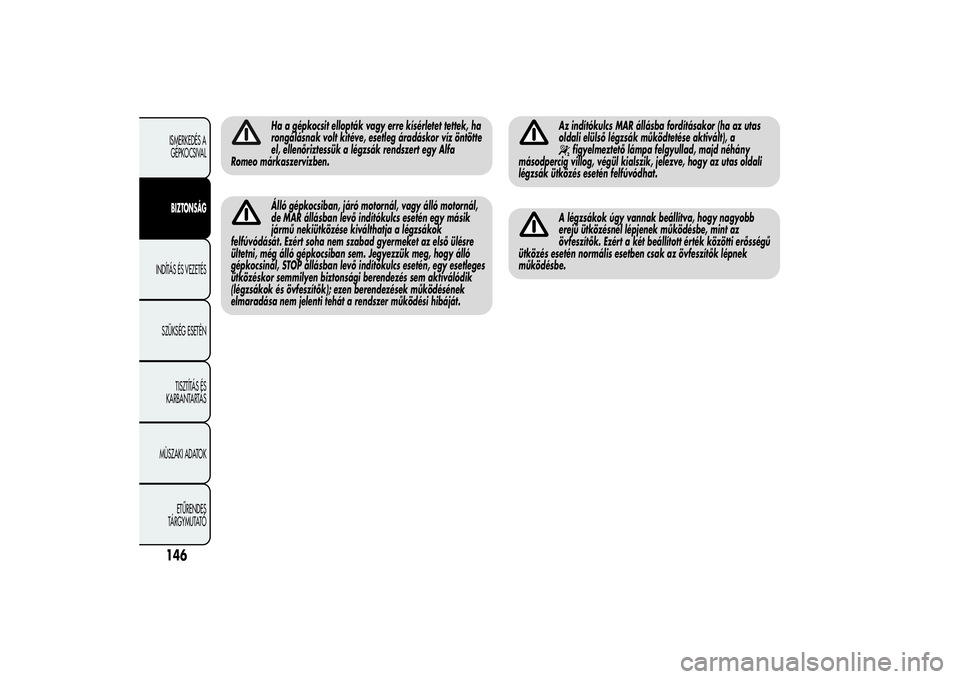

Ha a gépkocsit ellopták vagy erre kísérletet tettek, ha
rongálásnak volt kitéve, esetleg áradáskor víz öntötte
el, ellenőriztessük a légzsák rendszert egy Alfa
Romeo márkaszervizben.Álló gépkocsiban, járó motornál, vagy álló motornál,
de MAR állásban levő indítókulcs esetén egy másik
jármű nekiütközése kiválthatja a légzsákok
felfúvódását. Ezért soha nem szabad gyermeket az első ülésre
ültetni, még álló gépkocsiban sem. Jegyezzük meg, hogy álló
gépkocsinál, STOP állásban levő indítókulcs esetén, egy esetleges
ütközéskor semmilyen biztonsági berendezés sem aktiválódik
(légzsákok és övfeszítők); ezen berendezések működésének
elmaradása nem jelenti tehát a rendszer működési hibáját.
Az indítókulcs MAR állásba fordításakor (ha az utas
oldali elülső légzsák működtetése aktivált), a
figyelmeztető lámpa felgyullad, majd néhány
másodpercig villog, végül kialszik, jelezve, hogy az utas oldali
légzsák ütközés esetén felfúvódhat.
A légzsákok úgy vannak beállítva, hogy nagyobb
erejű ütközésnél lépjenek működésbe, mint az
övfeszítők. Ezért a két beállított érték közötti erősségű
ütközés esetén normális esetben csak az övfeszítők lépnek
működésbe.
146ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
