Page 21 of 312

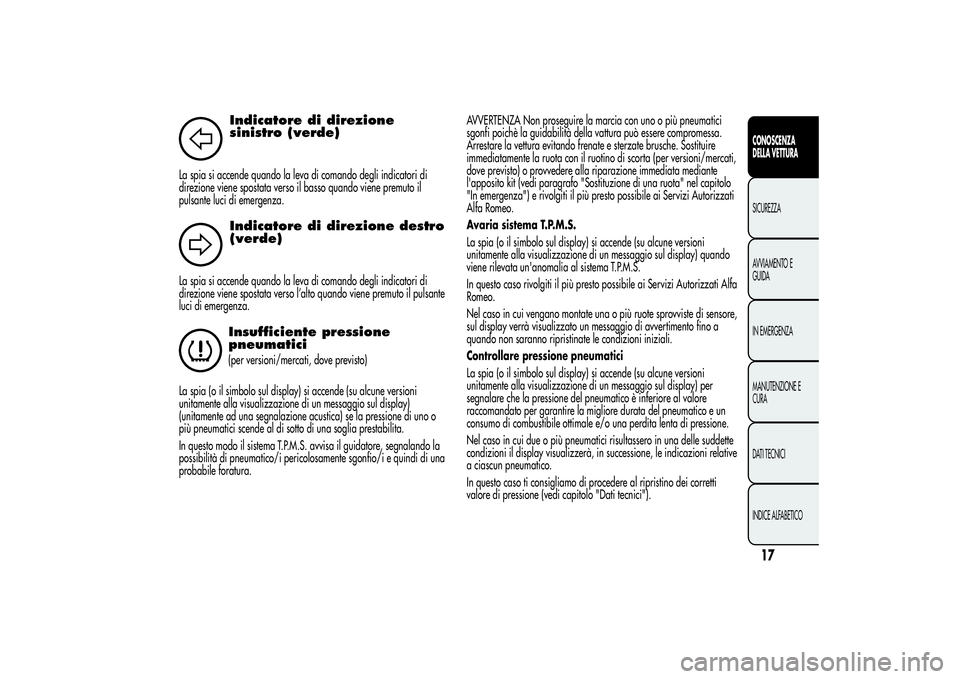

Indicatore di direzione
sinistro (verde)
La spia si accende quando la leva di comando degli indicatori di
direzione viene spostata verso il basso quando viene premuto il
pulsante luci di emergenza.
Indicatore di direzione destro
(verde)
La spia si accende quando la leva di comando degli indicatori di
direzione viene spostata verso l’alto quando viene premuto il pulsante
luci di emergenza.
Insufficiente pressione
pneumatici(per versioni/mercati, dove previsto)
La spia (o il simbolo sul display) si accende (su alcune versioni
unitamente alla visualizzazione di un messaggio sul display)
(unitamente ad una segnalazione acustica) se la pressione di uno o
più pneumatici scende al di sotto di una soglia prestabilita.
In questo modo il sistema T.P.M.S. avvisa il guidatore, segnalando la
possibilità di pneumatico/i pericolosamente sgonfio/i e quindi di una
probabile foratura.AVVERTENZA Non proseguire la marcia con uno o più pneumatici
sgonfi poichè la guidabilità della vattura può essere compromessa.
Arrestare la vettura evitando frenate e sterzate brusche. Sostituire
immediatamente la ruota con il ruotino di scorta (per versioni/mercati,
dove previsto) o provvedere alla riparazione immediata mediante
l'apposito kit (vedi paragrafo "Sostituzione di una ruota" nel capitolo
"In emergenza") e rivolgiti il più presto possibile ai Servizi Autorizzati
Alfa Romeo.
Avaria sistema T.P.M.S.
La spia (o il simbolo sul display) si accende (su alcune versioni
unitamente alla visualizzazione di un messaggio sul display) quando
viene rilevata un'anomalia al sistema T.P.M.S.
In questo caso rivolgiti il più presto possibile ai Servizi Autorizzati Alfa
Romeo.
Nel caso in cui vengano montate una o più ruote sprovviste di sensore,
sul display verrà visualizzato un messaggio di avvertimento fino a
quando non saranno ripristinate le condizioni iniziali.
Controllare pressione pneumatici
La spia (o il simbolo sul display) si accende (su alcune versioni
unitamente alla visualizzazione di un messaggio sul display) per
segnalare che la pressione del pneumatico è inferiore al valore
raccomandato per garantire la migliore durata del pneumatico e un
consumo di combustibile ottimale e/o una perdita lenta di pressione.
Nel caso in cui due o più pneumatici risultassero in una delle suddette
condizioni il display visualizzerà, in successione, le indicazioni relative
a ciascun pneumatico.
In questo caso ti consigliamo di procedere al ripristino dei corretti
valore di pressione (vedi capitolo "Dati tecnici").
17CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 22 of 312

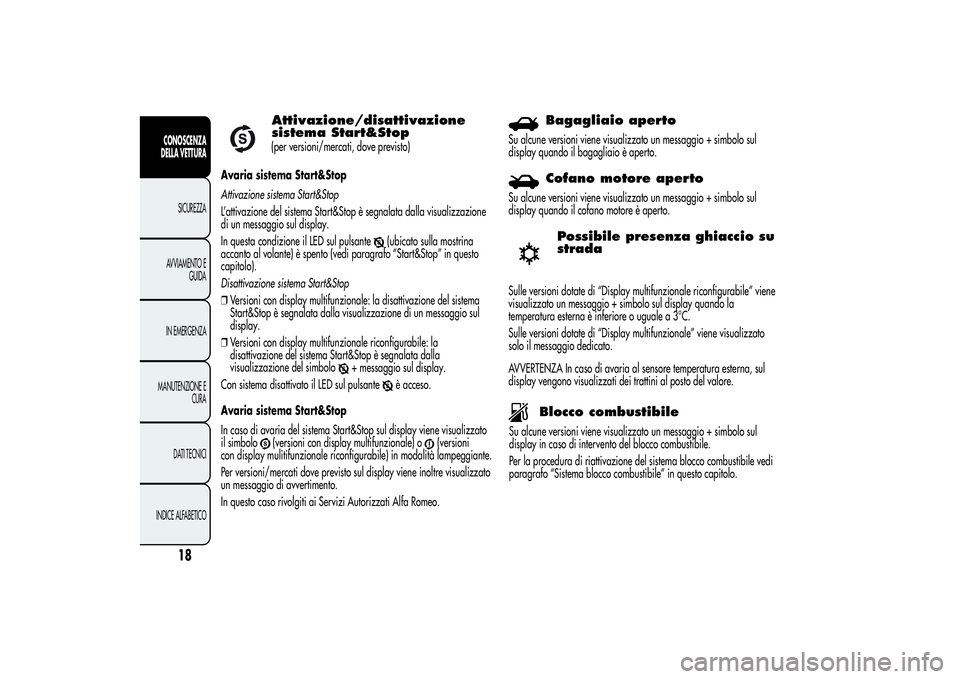

Attivazione/disattivazione
sistema Start&Stop(per versioni/mercati, dove previsto)
Avaria sistema Start&Stop
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizzazione
di un messaggio sul display.
In questa condizione il LED sul pulsante
(ubicato sulla mostrina
accanto al volante) è spento (vedi paragrafo “Start&Stop” in questo
capitolo).
Disattivazione sistema Start&Stop
❒Versioni con display multifunzionale: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione di un messaggio sul
display.
❒Versioni con display multifunzionale riconfigurabile: la
disattivazione del sistema Start&Stop è segnalata dalla
visualizzazione del simbolo
+ messaggio sul display.
Con sistema disattivato il LED sul pulsante
è acceso.
Avaria sistema Start&Stop
In caso di avaria del sistema Start&Stop sul display viene visualizzato
il simbolo
(versioni con display multifunzionale) o
(versioni
con display mulitifunzionale riconfigurabile) in modalità lampeggiante.
Per versioni/mercati dove previsto sul display viene inoltre visualizzato
un messaggio di avvertimento.
In questo caso rivolgiti ai Servizi Autorizzati Alfa Romeo.
Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il bagagliaio è aperto.
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il cofano motore è aperto.
Possibile presenza ghiaccio su
strada
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio + simbolo sul display quando la
temperatura esterna è inferiore o uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualizzato
solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.
18
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di intervento del blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile vedi
paragrafo “Sistema blocco combustibile” in questo capitolo.
Page 23 of 312

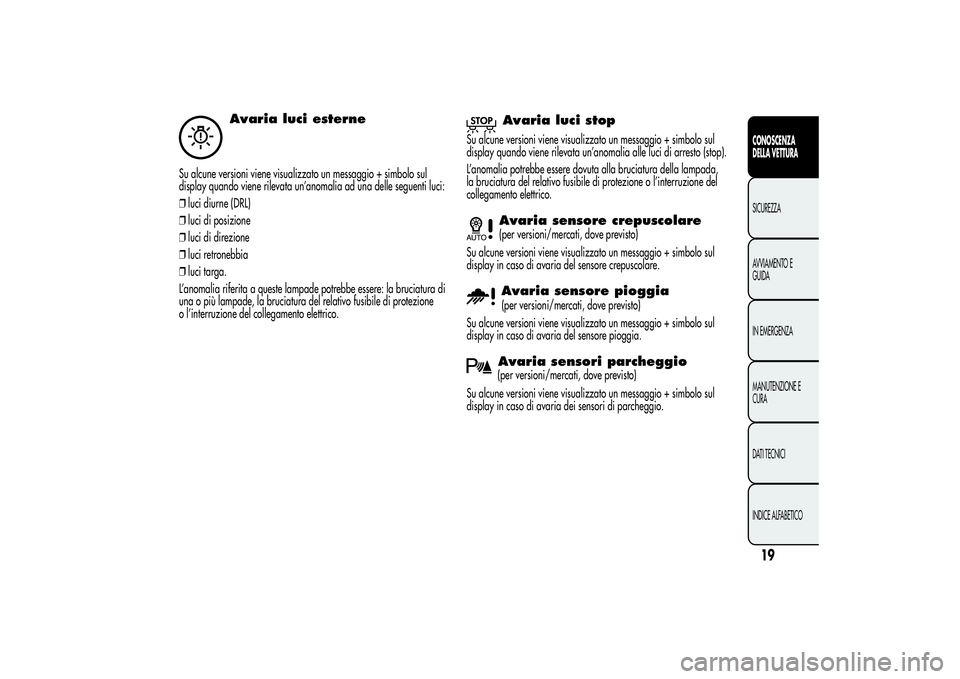

Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia ad una delle seguenti luci:
❒luci diurne (DRL)
❒luci di posizione
❒luci di direzione
❒luci retronebbia
❒luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di
una o più lampade, la bruciatura del relativo fusibile di protezione
o l’interruzione del collegamento elettrico.
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada,
la bruciatura del relativo fusibile di protezione o l’interruzione del
collegamento elettrico.
Avaria sensore crepuscolare(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore crepuscolare.Avaria sensore pioggia(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore pioggia.Avaria sensori parcheggio(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria dei sensori di parcheggio.
19CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 24 of 312

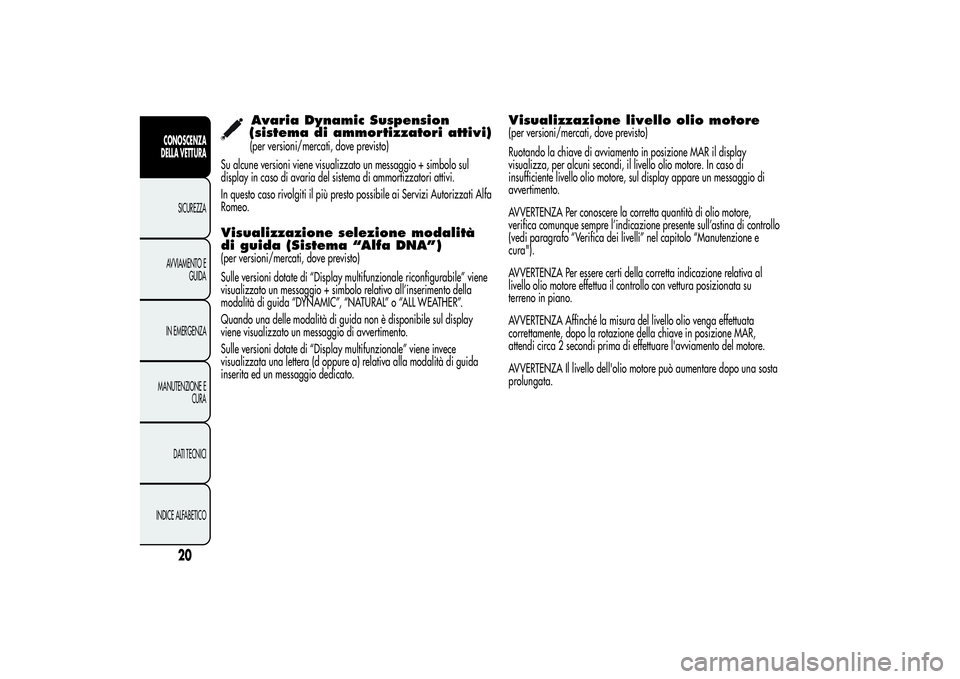

Avaria Dynamic Suspension
(sistema di ammortizzatori attivi)(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sistema di ammortizzatori attivi.
In questo caso rivolgiti il più presto possibile ai Servizi Autorizzati Alfa
Romeo.
Visualizzazione selezione modalità
di guida (Sistema “Alfa DNA”)(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio + simbolo relativo all’inserimento della
modalità di guida “DYNAMIC”, “NATURAL” o “ALL WEATHER”.
Quando una delle modalità di guida non è disponibile sul display
viene visualizzato un messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale” viene invece
visualizzata una lettera (d oppure a) relativa alla modalità di guida
inserita ed un messaggio dedicato.
Visualizzazione livello olio motore(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR il display
visualizza, per alcuni secondi, il livello olio motore. In caso di
insufficiente livello olio motore, sul display appare un messaggio di
avvertimento.
AVVERTENZA Per conoscere la corretta quantità di olio motore,
verifica comunque sempre l’indicazione presente sull’astina di controllo
(vedi paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e
cura").
AVVERTENZA Per essere certi della corretta indicazione relativa al
livello olio motore effettua il controllo con vettura posizionata su
terreno in piano.
AVVERTENZA Affinché la misura del livello olio venga effettuata
correttamente, dopo la rotazione della chiave in posizione MAR,
attendi circa 2 secondi prima di effettuare l'avviamento del motore.
AVVERTENZA Il livello dell'olio motore può aumentare dopo una sosta
prolungata.
20
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 25 of 312

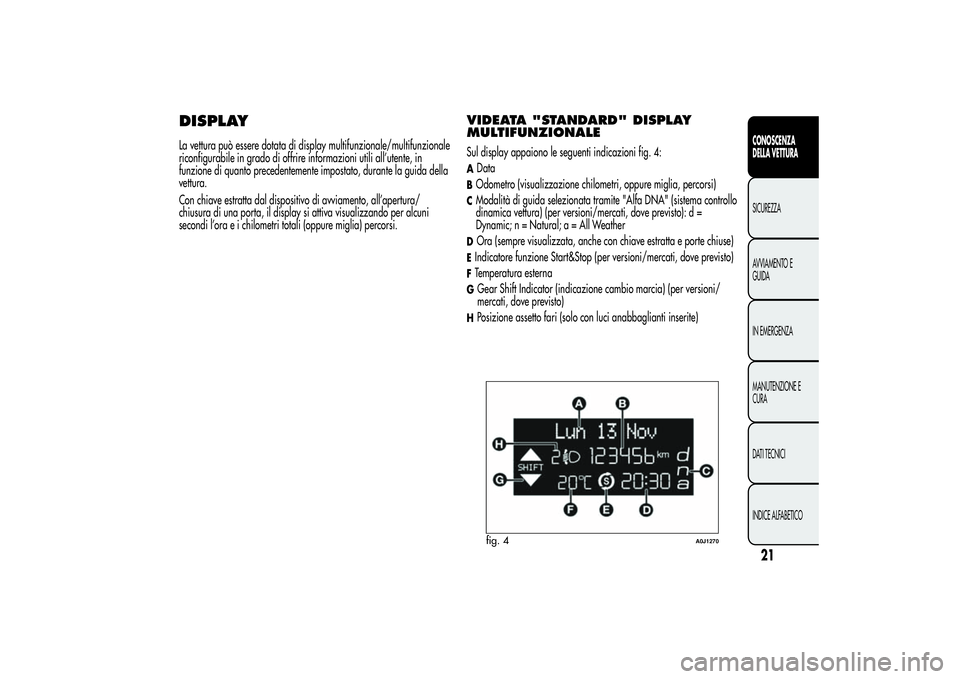

DISPLAYLa vettura può essere dotata di display multifunzionale/multifunzionale
riconfigurabile in grado di offrire informazioni utili all’utente, in
funzione di quanto precedentemente impostato, durante la guida della
vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertura/
chiusura di una porta, il display si attiva visualizzando per alcuni
secondi l’ora e i chilometri totali (oppure miglia) percorsi.
VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALESul display appaiono le seguenti indicazioni fig. 4:ADataBOdometro (visualizzazione chilometri, oppure miglia, percorsi)CModalità di guida selezionata tramite "Alfa DNA" (sistema controllo
dinamica vettura) (per versioni/mercati, dove previsto): d =
Dynamic; n = Natural; a = All WeatherDOra (sempre visualizzata, anche con chiave estratta e porte chiuse)EIndicatore funzione Start&Stop (per versioni/mercati, dove previsto)FTemperatura esternaGGear Shift Indicator (indicazione cambio marcia) (per versioni/
mercati, dove previsto)HPosizione assetto fari (solo con luci anabbaglianti inserite)fig. 4
A0J1270
21CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 26 of 312

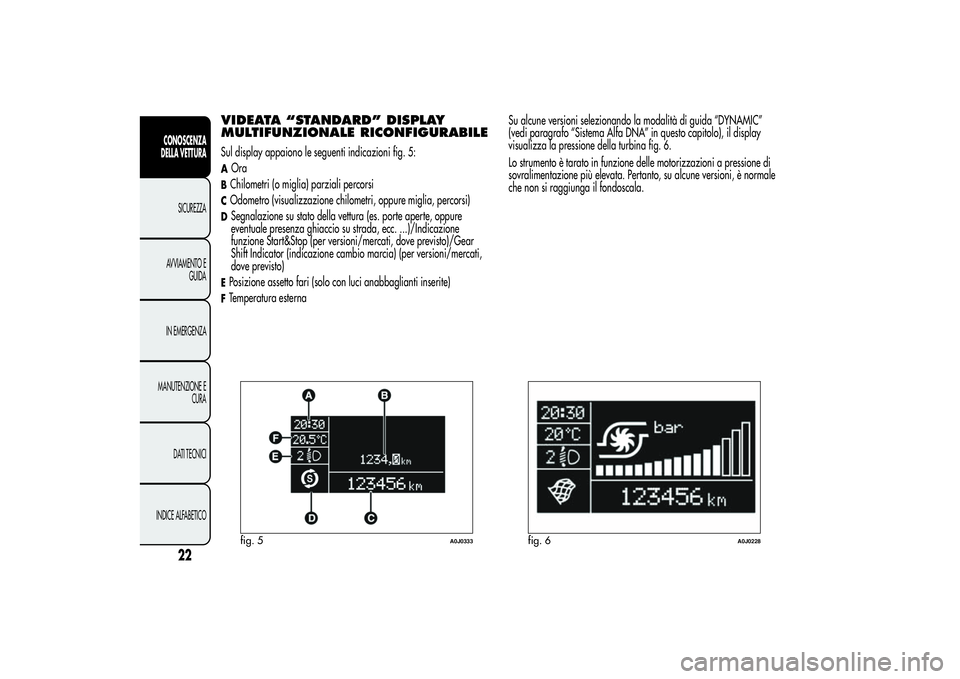

VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILESul display appaiono le seguenti indicazioni fig. 5:AOraBChilometri (o miglia) parziali percorsiCOdometro (visualizzazione chilometri, oppure miglia, percorsi)DSegnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio marcia) (per versioni/mercati,
dove previsto)EPosizione assetto fari (solo con luci anabbaglianti inserite)FTemperatura esternaSu alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 6.
Lo strumento è tarato in funzione delle motorizzazioni a pressione di
sovralimentazione più elevata. Pertanto, su alcune versioni, è normale
che non si raggiunga il fondoscala.fig. 5
A0J0333
fig. 6
A0J0228
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 27 of 312
GEAR SHIFT INDICATORIl sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
quadro di bordo fig. 7.
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di combustibile si consiglia
pertanto di mantenere la modalità “Natural” o “All Weather” e di
seguire, ove le condizioni del traffico lo consentano, i suggerimenti del
Gear Shift Indicator.
Quando sul display viene visualizzata l’icona SHIFT UP (
SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto superiore,
mentre quando sul display viene visualizzata l’icona SHIFT DOWN (
SHIFT) il GSI suggerisce di passare ad una marcia con rapporto
inferiore.NotaL’indicazione sul quadro strumenti rimane accesa fino a quando
il conducente non effettua un cambio marcia o fino a quando le
condizioni di guida non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per ottimizzare i
consumi.
WELCOME MOVEMENTSu alcune versioni, ruotando la chiave in posizione MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli indici del tachimetro
e del contagiri;
❒l’illuminazione indici grafiche/display;
❒la visualizzazione sul display di un’animazione grafica raffigurante
la sagoma della vettura.
Movimentazione indici
❒Se viene estratta la chiave dal dispositivo di avviamento durante la
movimentazione degli indici, questi tornano immediatamente in
posizione iniziale.
❒Dopo aver raggiunto il valore di fondo scala gli indici si
posizionano sul valore segnalato dalla vettura.
❒All’avviamento del motore la movimentazione degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositivo di
avviamento si accendono in sequenza indici, grafiche e display.
Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’animazione
grafica.
Successivamente viene attenuata progressivamente l’illuminazione del
display fino al completo spegnimento.
fig. 7
A0J0233
23CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 28 of 312

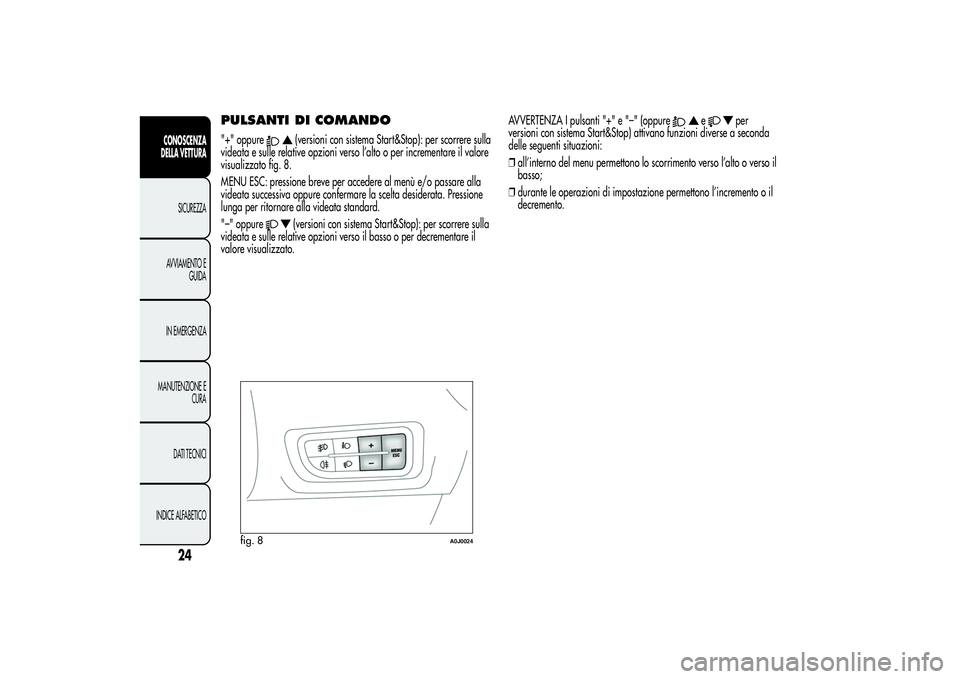

PULSANTI DI COMANDO"+" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso l’alto o per incrementare il valore
visualizzato fig. 8.
MENU ESC: pressione breve per accedere al menù e/o passare alla
videata successiva oppure confermare la scelta desiderata. Pressione
lunga per ritornare alla videata standard.
"–" oppure(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso il basso o per decrementare il
valore visualizzato.AVVERTENZA I pulsanti "+" e "–" (oppure
e
per
versioni con sistema Start&Stop) attivano funzioni diverse a seconda
delle seguenti situazioni:
❒all’interno del menu permettono lo scorrimento verso l’alto o verso il
basso;
❒durante le operazioni di impostazione permettono l’incremento o il
decremento.
fig. 8
A0J0024
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 29 of 312

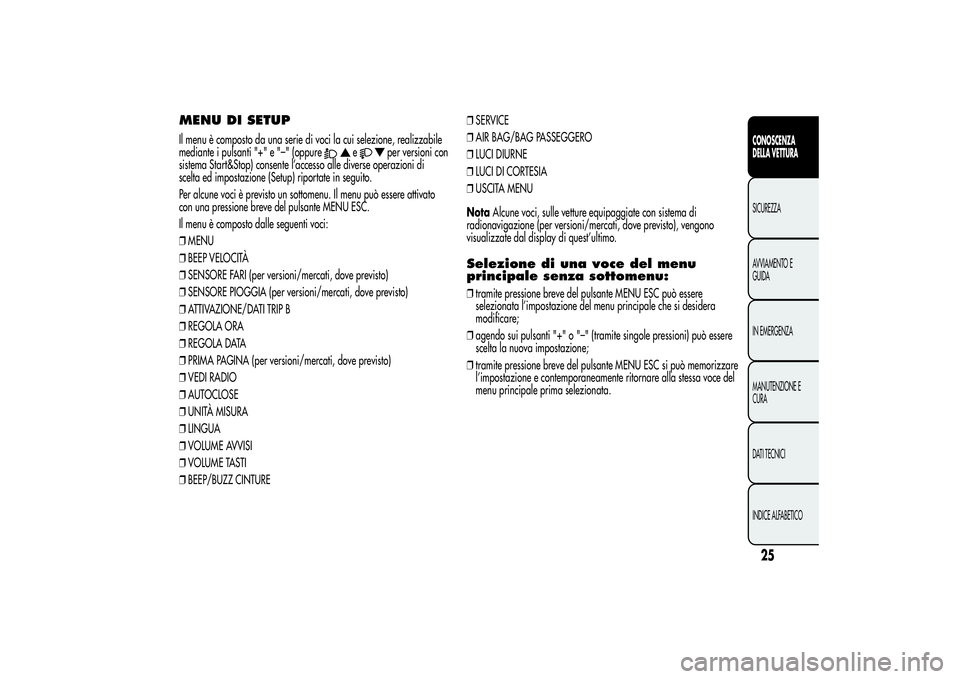

MENU DI SETUPIl menu è composto da una serie di voci la cui selezione, realizzabile
mediante i pulsanti "+" e "–" (oppure
e
per versioni con
sistema Start&Stop) consente l’accesso alle diverse operazioni di
scelta ed impostazione (Setup) riportate in seguito.
Per alcune voci è previsto un sottomenu. Il menu può essere attivato
con una pressione breve del pulsante MENU ESC.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒SENSORE FARI (per versioni/mercati, dove previsto)
❒SENSORE PIOGGIA (per versioni/mercati, dove previsto)
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove previsto)
❒VEDI RADIO
❒AUTOCLOSE
❒UNITÀ MISURA
❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI
❒BEEP/BUZZ CINTURE❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE
❒LUCI DI CORTESIA
❒USCITA MENU
NotaAlcune voci, sulle vetture equipaggiate con sistema di
radionavigazione (per versioni/mercati, dove previsto), vengono
visualizzate dal display di quest’ultimo.
Selezione di una voce del menu
principale senza sottomenu:❒tramite pressione breve del pulsante MENU ESC può essere
selezionata l’impostazione del menu principale che si desidera
modificare;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) può essere
scelta la nuova impostazione;
❒tramite pressione breve del pulsante MENU ESC si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
menu principale prima selezionata.
25CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Page 30 of 312

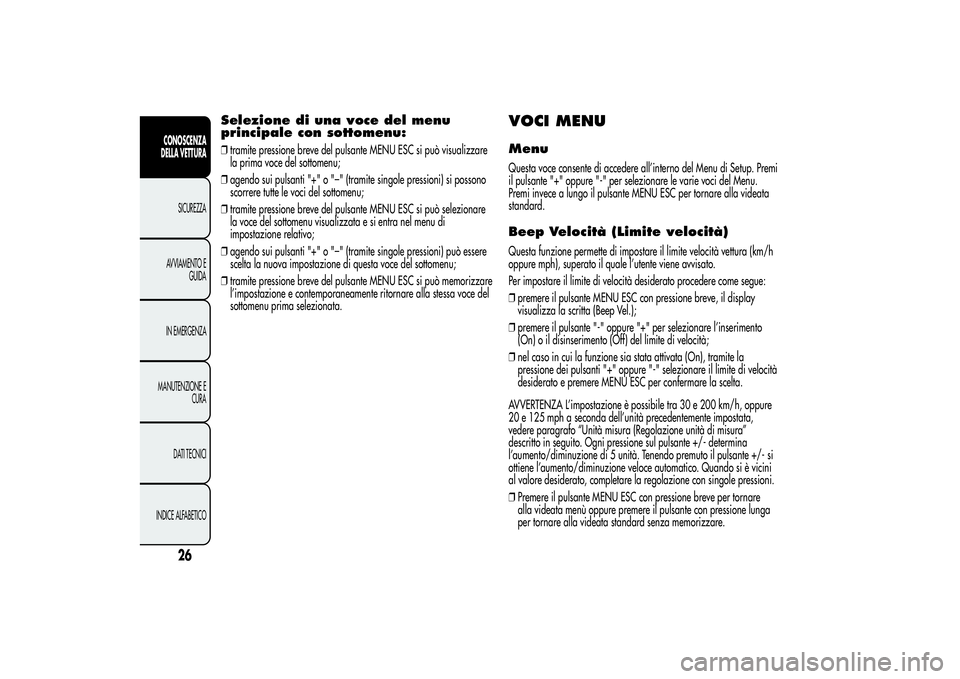

Selezione di una voce del menu
principale con sottomenu:❒tramite pressione breve del pulsante MENU ESC si può visualizzare
la prima voce del sottomenu;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) si possono
scorrere tutte le voci del sottomenu;
❒tramite pressione breve del pulsante MENU ESC si può selezionare
la voce del sottomenu visualizzata e si entra nel menu di
impostazione relativo;
❒agendo sui pulsanti "+" o "–" (tramite singole pressioni) può essere
scelta la nuova impostazione di questa voce del sottomenu;
❒tramite pressione breve del pulsante MENU ESC si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
sottomenu prima selezionata.
VOCI MENUMenuQuesta voce consente di accedere all’interno del Menu di Setup. Premi
il pulsante "+" oppure "-" per selezionare le varie voci del Menu.
Premi invece a lungo il pulsante MENU ESC per tornare alla videata
standard.Beep Velocità (Limite velocità)Questa funzione permette di impostare il limite velocità vettura (km/h
oppure mph), superato il quale l’utente viene avvisato.
Per impostare il limite di velocità desiderato procedere come segue:
❒premere il pulsante MENU ESC con pressione breve, il display
visualizza la scritta (Beep Vel.);
❒premere il pulsante "-" oppure "+" per selezionare l’inserimento
(On) o il disinserimento (Off) del limite di velocità;
❒nel caso in cui la funzione sia stata attivata (On), tramite la
pressione dei pulsanti "+" oppure "-" selezionare il limite di velocità
desiderato e premere MENU ESC per confermare la scelta.
AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, oppure
20 e 125 mph a seconda dell’unità precedentemente impostata,
vedere paragrafo “Unità misura (Regolazione unità di misura”
descritto in seguito. Ogni pressione sul pulsante +/- determina
l’aumento/diminuzione di 5 unità. Tenendo premuto il pulsante +/- si
ottiene l’aumento/diminuzione veloce automatico. Quando si è vicini
al valore desiderato, completare la regolazione con singole pressioni.
❒Premere il pulsante MENU ESC con pressione breve per tornare
alla videata menù oppure premere il pulsante con pressione lunga
per tornare alla videata standard senza memorizzare.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
