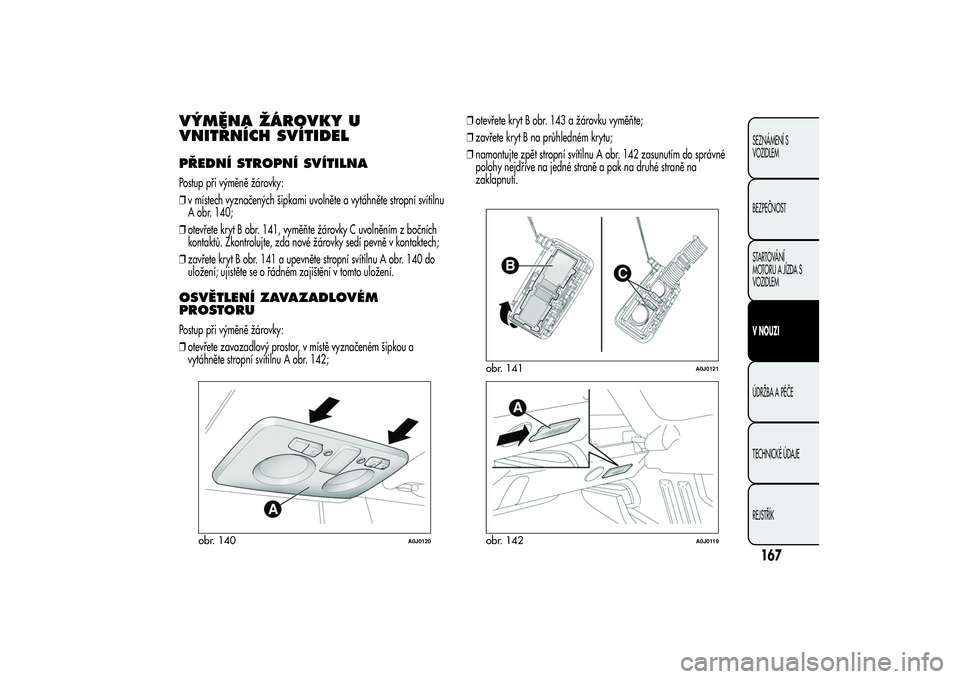

VÝMĚNA ŽÁROVKY U
VNITŘNÍCH SVÍTIDELPŘEDNÍ STROPNÍ SVÍTILNAPostup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a vytáhněte stropní svítilnu
A obr. 140;
❒otevřete kryt B obr. 141, vyměňte žárovky C uvolněním z bočních
kontaktů. Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 141 a upevněte stropní svítilnu A obr. 140 do
uložení; ujistěte se o řádném zajištění v tomto uložení.OSVĚTLENÍ ZAVAZADLOVÉM
PROSTORUPostup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném šipkou a
vytáhněte stropní svítilnu A obr. 142;❒otevřete kryt B obr. 143 a žárovku vyměňte;
❒zavřete kryt B na průhledném krytu;
❒namontujte zpět stropní svítilnu A obr. 142 zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé straně na
zaklapnutí.
obr. 140
A0J0120
obr. 141
A0J0121
obr. 142
A0J0119
167SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

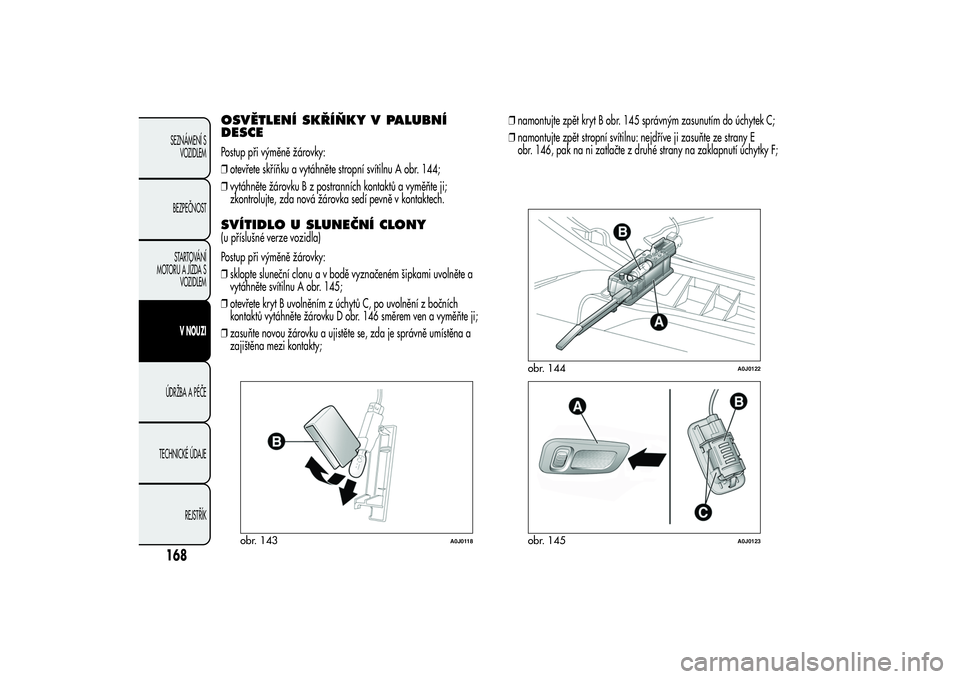

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ
DESCEPostup při výměně žárovky:
❒otevřete skříňku a vytáhněte stropní svítilnu A obr. 144;
❒vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.SVÍTIDLO U SLUNEČNÍ CLONY(u příslušné verze vozidla)
Postup při výměně žárovky:
❒sklopte sluneční clonu a v bodě vyznačeném šipkami uvolněte a
vytáhněte svítilnu A obr. 145;
❒otevřete kryt B uvolněním z úchytů C, po uvolnění z bočních
kontaktů vytáhněte žárovku D obr. 146 směrem ven a vyměňte ji;
❒zasuňte novou žárovku a ujistěte se, zda je správně umístěna a
zajištěna mezi kontakty;❒namontujte zpět kryt B obr. 145 správným zasunutím do úchytek C;
❒namontujte zpět stropní svítilnu: nejdříve ji zasuňte ze strany E
obr. 146, pak na ni zatlačte z druhé strany na zaklapnutí úchytky F;
obr. 143
A0J0118
obr. 144
A0J0122
obr. 145
A0J0123
168SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

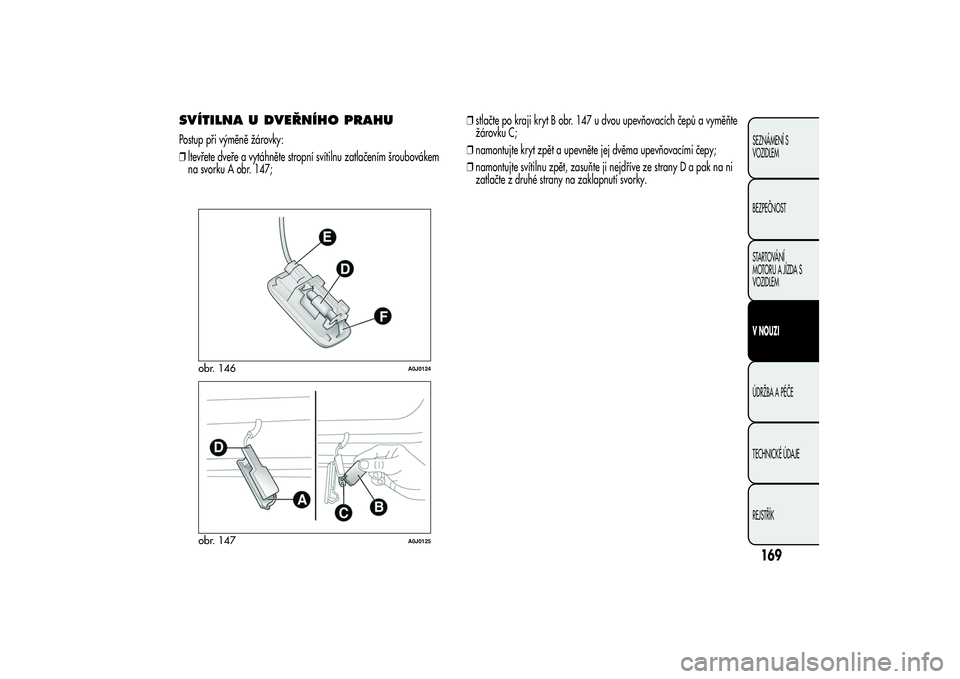

SVÍTILNA U DVEŘNÍHO PRAHUPostup při výměně žárovky:
❒ltevřete dveře a vytáhněte stropní svítilnu zatlačením šroubovákem
na svorku A obr. 147;❒stlačte po kraji kryt B obr. 147 u dvou upevňovacích čepů a vyměňte
žárovku C;
❒namontujte kryt zpět a upevněte jej dvěma upevňovacími čepy;
❒namontujte svítilnu zpět, zasuňte ji nejdříve ze strany D a pak na ni
zatlačte z druhé strany na zaklapnutí svorky.
obr. 146
A0J0124
obr. 147
A0J0125
169SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

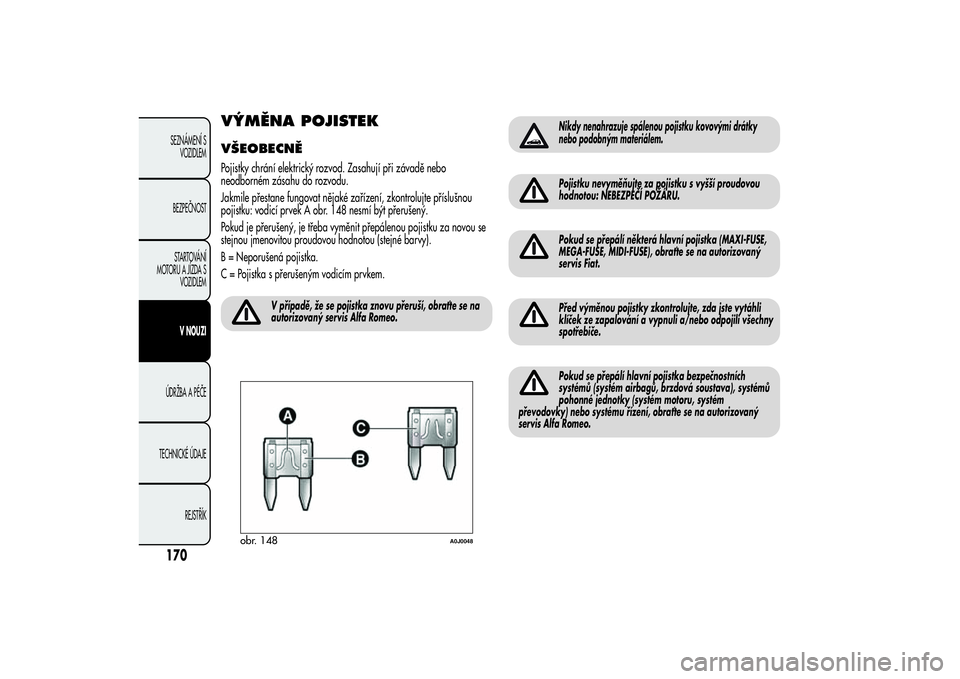

VÝMĚNA POJISTEKVŠEOBECNĚPojistky chrání elektrický rozvod. Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 148 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit přepálenou pojistku za novou se
stejnou jmenovitou proudovou hodnotou (stejné barvy).
B = Neporušená pojistka.
C = Pojistka s přerušeným vodicím prvkem.
V případě, že se pojistka znovu přeruší, obraťte se na
autorizovaný servis Alfa Romeo.
Nikdy nenahrazuje spálenou pojistku kovovými drátky
nebo podobným materiálem.Pojistku nevyměňujte za pojistku s vyšší proudovou
hodnotou: NEBEZPEČÍ POŽÁRU.Pokud se přepálí některá hlavní pojistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný
servis Fiat.Před výměnou pojistky zkontrolujte, zda jste vytáhli
klíček ze zapalování a vypnuli a/nebo odpojili všechny
spotřebiče.Pokud se přepálí hlavní pojistka bezpečnostních
systémů (systém airbagů, brzdová soustava), systémů
pohonné jednotky (systém motoru, systém
převodovky) nebo systému řízení, obraťte se na autorizovaný
servis Alfa Romeo.
obr. 148
A0J0048
170SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

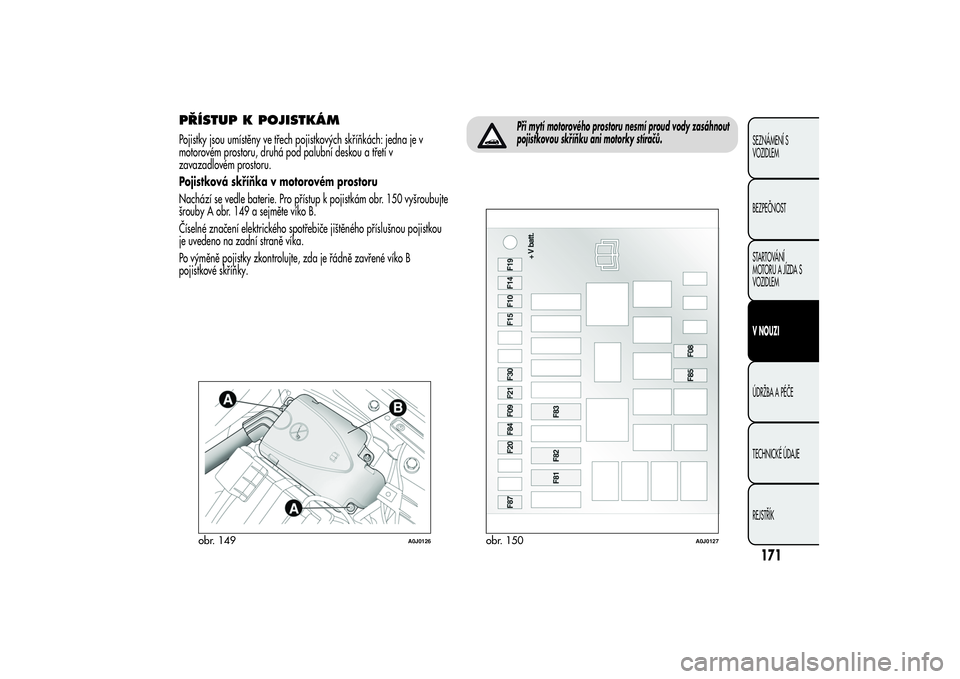

PŘÍSTUP K POJISTKÁMPojistky jsou umístěny ve třech pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní deskou a třetí v
zavazadlovém prostoru.
Pojistková skříňka v motorovém prostoru
Nachází se vedle baterie. Pro přístup k pojistkám obr. 150 vyšroubujte
šrouby A obr. 149 a sejměte víko B.
Číselné značení elektrického spotřebiče jištěného příslušnou pojistkou
je uvedeno na zadní straně víka.
Po výměně pojistky zkontrolujte, zda je řádně zavřené víko B
pojistkové skříňky.
Při mytí motorového prostoru nesmí proud vody zasáhnout
pojistkovou skříňku ani motorky stíračů.
obr. 149
A0J0126
obr. 150
A0J0127
171SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

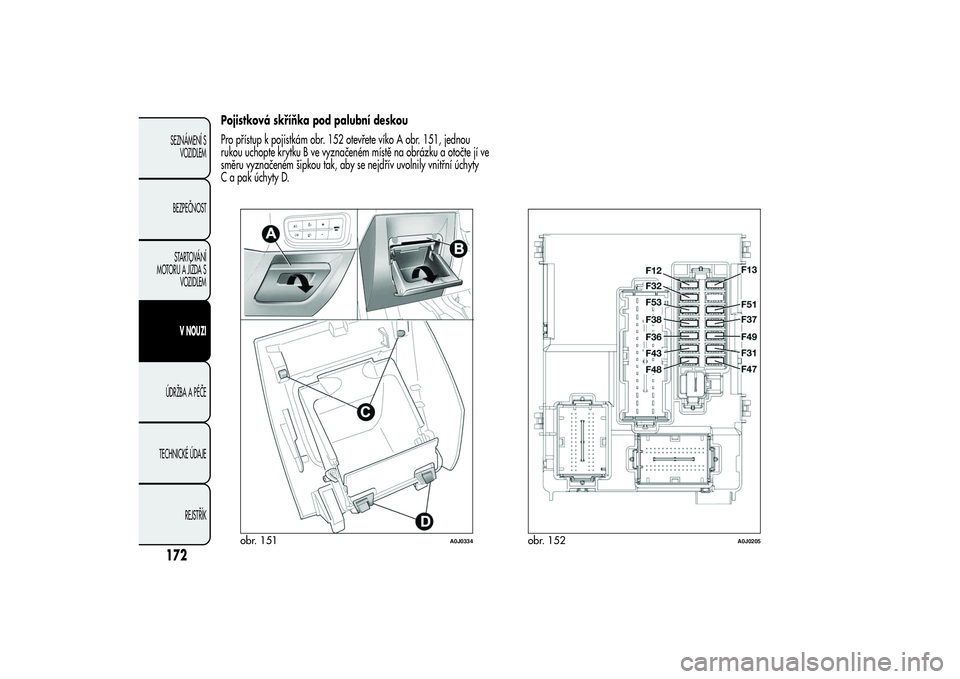

Pojistková skříňka pod palubní deskou
Pro přístup k pojistkám obr. 152 otevřete víko A obr. 151, jednou
rukou uchopte krytku B ve vyznačeném místě na obrázku a otočte jí ve
směru vyznačeném šipkou tak, aby se nejdřív uvolnily vnitřní úchyty
C a pak úchyty D.
obr. 151
A0J0334
obr. 152
A0J0205
172SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka obr. 154 je umístěna vlevo v zavazadlovém prostoru
a je přístupná po otevření inspekčního víka (jak je zobrazeno na obr.
153).
obr. 153
A0J0264
obr. 154
A0J0175
173SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

POJISTKOVÁ SKŘÍŇKA V

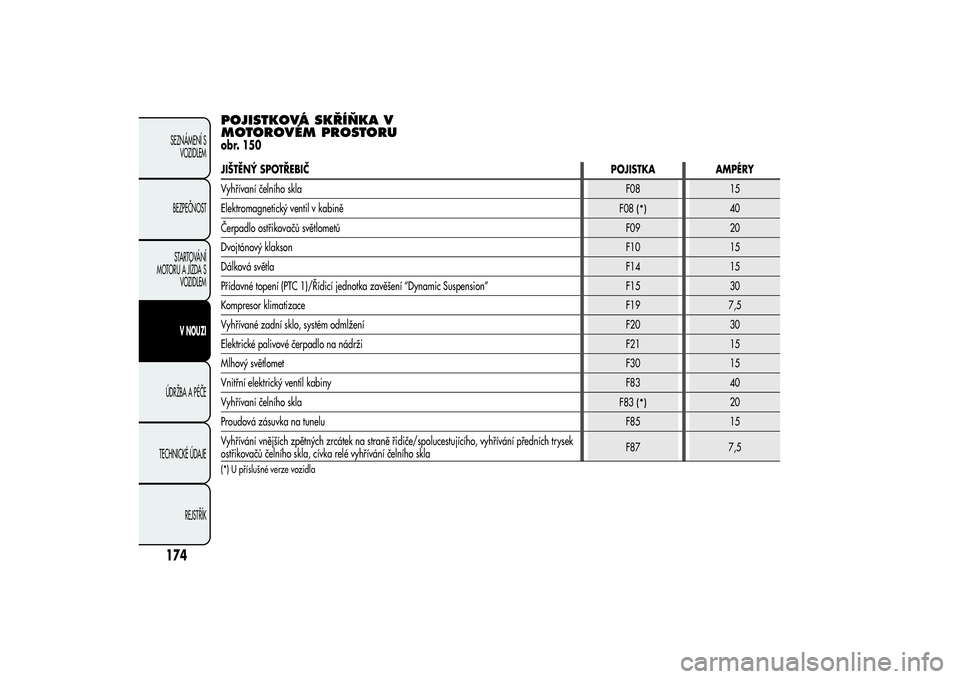

MOTOROVÉM PROSTORUobr. 150
174SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Vyhřívaní čelního sklaF08 15
Elektromagnetický ventil v kabině
F08
(*)
40
Čerpadlo ostřikovačů světlometůF09 20
Dvojtónový klaksonF10 15
Dálková světlaF14 15
Přídavné topení (PTC 1)/Řídicí jednotka zavěšení “Dynamic Suspension” F15 30
Kompresor klimatizaceF19 7,5
Vyhřívané zadní sklo, systém odmlžení F20 30
Elektrické palivové čerpadlo na nádrži F21 15
Mlhový světlometF30 15
Vnitřní elektrický ventil kabinyF83 40
Vyhřívaní čelního skla
F83
(*)
20
Proudová zásuvka na tuneluF85 15
Vyhřívání vnějších zpětných zrcátek na straně řidiče/spolucestujícího, vyhřívání předních trysek
ostřikovačů čelního skla, cívka relé vyhřívání čelního sklaF87 7,5
(*) U příslušné verze vozidla

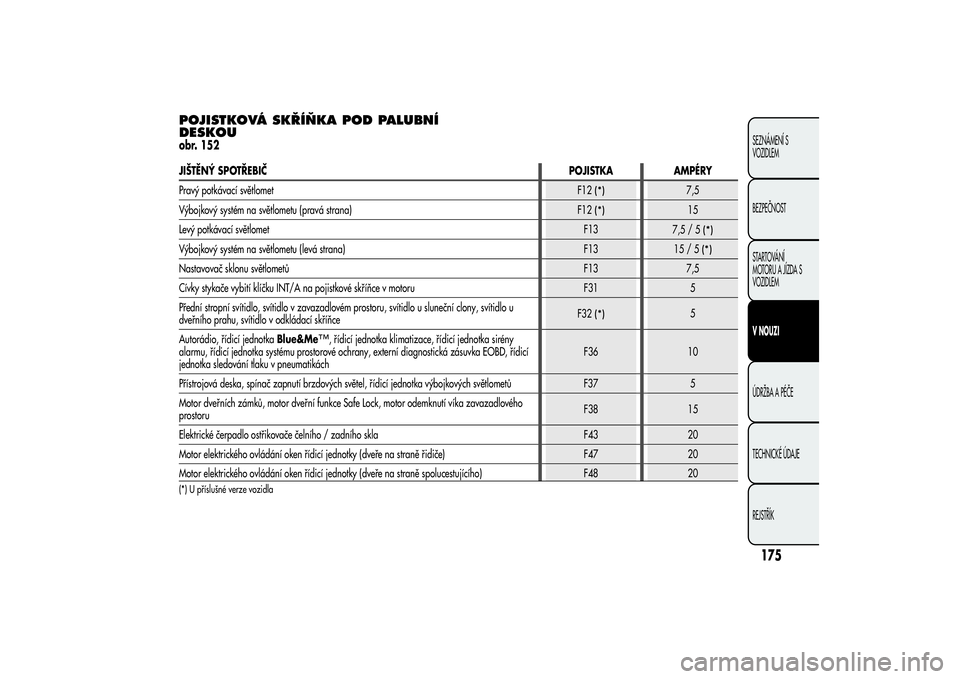

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ
DESKOUobr. 152JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Pravý potkávací světlomet
F12
(*)
7,5
Výbojkový systém na světlometu (pravá strana)
F12
(*)
15
Levý potkávací světlometF13
7,5/5
(*)
Výbojkový systém na světlometu (levá strana) F13
15/5
(*)
Nastavovač sklonu světlometůF13 7,5
Cívky stykače vybití klíčku INT/A na pojistkové skříňce v motoru F31 5
Přední stropní svítidlo, svítidlo v zavazadlovém prostoru, svítidlo u sluneční clony, svítidlo u
dveřního prahu, svítidlo v odkládací skříňceF32
(*)
5
Autorádio, řídicí jednotkaBlue&Me
™, řídicí jednotka klimatizace, řídicí jednotka sirény
alarmu, řídicí jednotka systému prostorové ochrany, externí diagnostická zásuvka EOBD, řídicí
jednotka sledování tlaku v pneumatikáchF36 10
Přístrojová deska, spínač zapnutí brzdových světel, řídicí jednotka výbojkových světlometů F37 5
Motor dveřních zámků, motor dveřní funkce Safe Lock, motor odemknutí víka zavazadlového
prostoruF38 15
Elektrické čerpadlo ostřikovače čelního / zadního skla F43 20
Motor elektrického ovládání oken řídicí jednotky (dveře na straně řidiče) F47 20
Motor elektrického ovládání oken řídicí jednotky (dveře na straně spolucestujícího) F48 20
(*) U příslušné verze vozidla
175SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

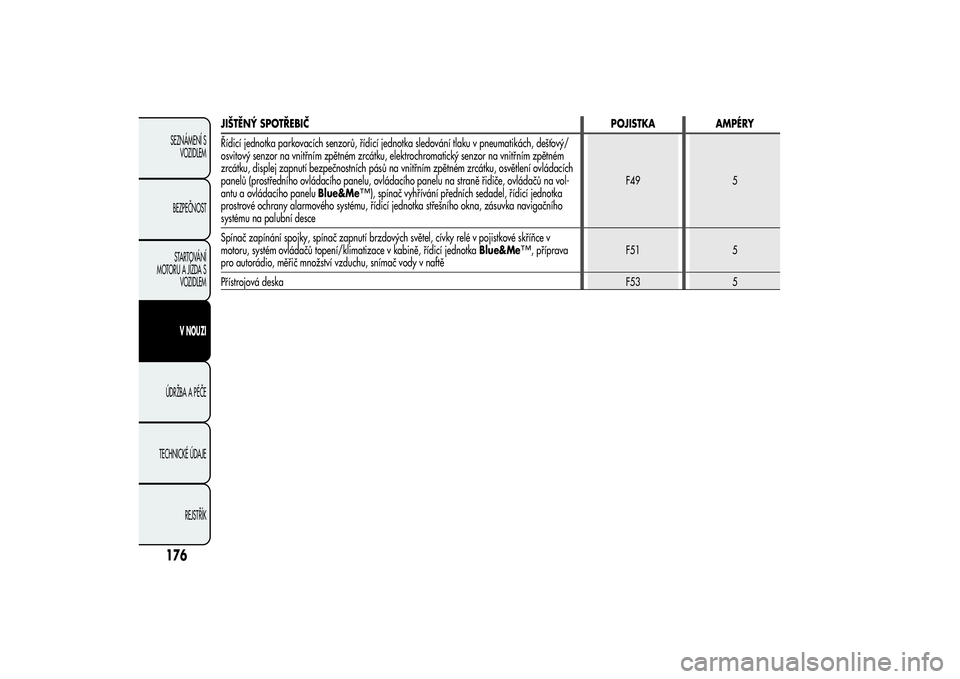

JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
