Alfa Romeo MiTo 2013 Návod k použití a údržbě (in Czech)

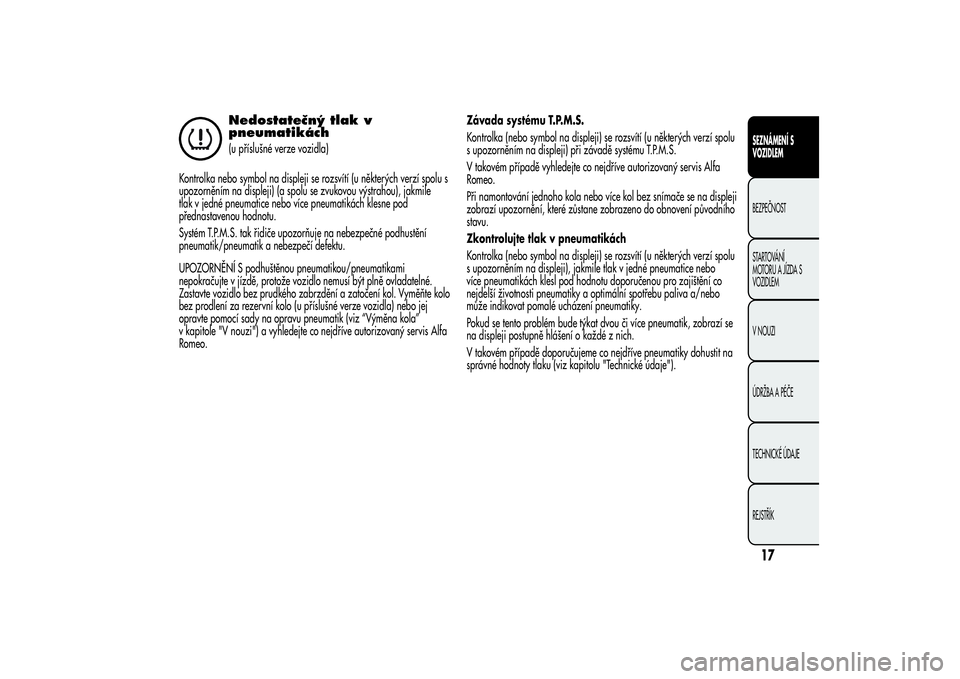

Nedostatečný tlak v
pneumatikách(u příslušné verze vozidla)
Kontrolka nebo symbol na displeji se rozsvítí (u některých verzí spolu s
upozorněním na displeji) (a spolu se zvukovou výstrahou), jakmile
tlak v jedné pneumatice nebo více pneumatikách klesne pod
přednastavenou hodnotu.
Systém T.P.M.S. tak řidiče upozorňuje na nebezpečné podhustění
pneumatik/pneumatik a nebezpečí defektu.
UPOZORNĚNÍ S podhuštěnou pneumatikou/pneumatikami
nepokračujte v jízdě, protože vozidlo nemusí být plně ovladatelné.
Zastavte vozidlo bez prudkého zabrzdění a zatočení kol. Vyměňte kolo
bez prodlení za rezervní kolo (u příslušné verze vozidla) nebo jej
opravte pomocí sady na opravu pneumatik (viz “Výměna kola”
v kapitole "V nouzi") a vyhledejte co nejdříve autorizovaný servis Alfa
Romeo.Závada systému T.P.M.S.
Kontrolka (nebo symbol na displeji) se rozsvítí (u některých verzí spolu
s upozorněním na displeji) při závadě systému T.P.M.S.
V takovém případě vyhledejte co nejdříve autorizovaný servis Alfa
Romeo.
Při namontování jednoho kola nebo více kol bez snímače se na displeji
zobrazí upozornění, které zůstane zobrazeno do obnovení původního
stavu.
Zkontrolujte tlak v pneumatikách
Kontrolka (nebo symbol na displeji) se rozsvítí (u některých verzí spolu
s upozorněním na displeji), jakmile tlak v jedné pneumatice nebo
více pneumatikách klesl pod hodnotu doporučenou pro zajištění co
nejdelší životnosti pneumatiky a optimální spotřebu paliva a/nebo
může indikovat pomalé ucházení pneumatiky.
Pokud se tento problém bude týkat dvou či více pneumatik, zobrazí se
na displeji postupně hlášení o každé z nich.
V takovém případě doporučujeme co nejdříve pneumatiky dohustit na
správné hodnoty tlaku (viz kapitolu "Technické údaje").
17SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

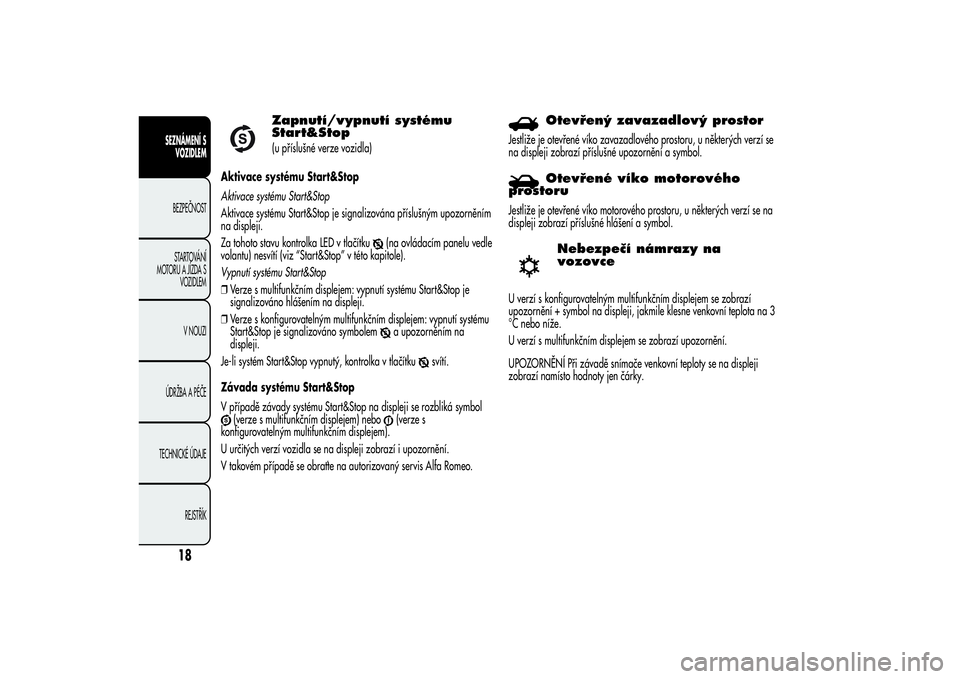

Zapnutí/vypnutí systému
Start&Stop(u příslušné verze vozidla)
Aktivace systému Start&Stop
Aktivace systému Start&Stop
Aktivace systému Start&Stop je signalizována příslušným upozorněním
na displeji.
Za tohoto stavu kontrolka LED v tlačítku
(na ovládacím panelu vedle
volantu) nesvítí (viz “Start&Stop” v této kapitole).
Vypnutí systému Start&Stop
❒Verze s multifunkčním displejem: vypnutí systému Start&Stop je
signalizováno hlášením na displeji.
❒Verze s konfigurovatelným multifunkčním displejem: vypnutí systému
Start&Stop je signalizováno symbolema upozorněním na
displeji.
Je-li systém Start&Stop vypnutý, kontrolka v tlačítku
svítí.
Závada systému Start&Stop
V případě závady systému Start&Stop na displeji se rozbliká symbol
(verze s multifunkčním displejem) nebo
(verze s
konfigurovatelným multifunkčním displejem).
U určitých verzí vozidla se na displeji zobrazí i upozornění.
V takovém případě se obraťte na autorizovaný servis Alfa Romeo.
Otevřený zavazadlový prostor
Jestliže je otevřené víko zavazadlového prostoru, u některých verzí se
na displeji zobrazí příslušné upozornění a symbol.
Otevřené víko motorového
prostoru
Jestliže je otevřené víko motorového prostoru, u některých verzí se na
displeji zobrazí příslušné hlášení a symbol.
Nebezpečí námrazy na
vozovce
U verzí s konfigurovatelným multifunkčním displejem se zobrazí
upozornění + symbol na displeji, jakmile klesne venkovní teplota na 3
°C nebo níže.
U verzí s multifunkčním displejem se zobrazí upozornění.
UPOZORNĚNÍ Při závadě snímače venkovní teploty se na displeji
zobrazí namísto hodnoty jen čárky.
18
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

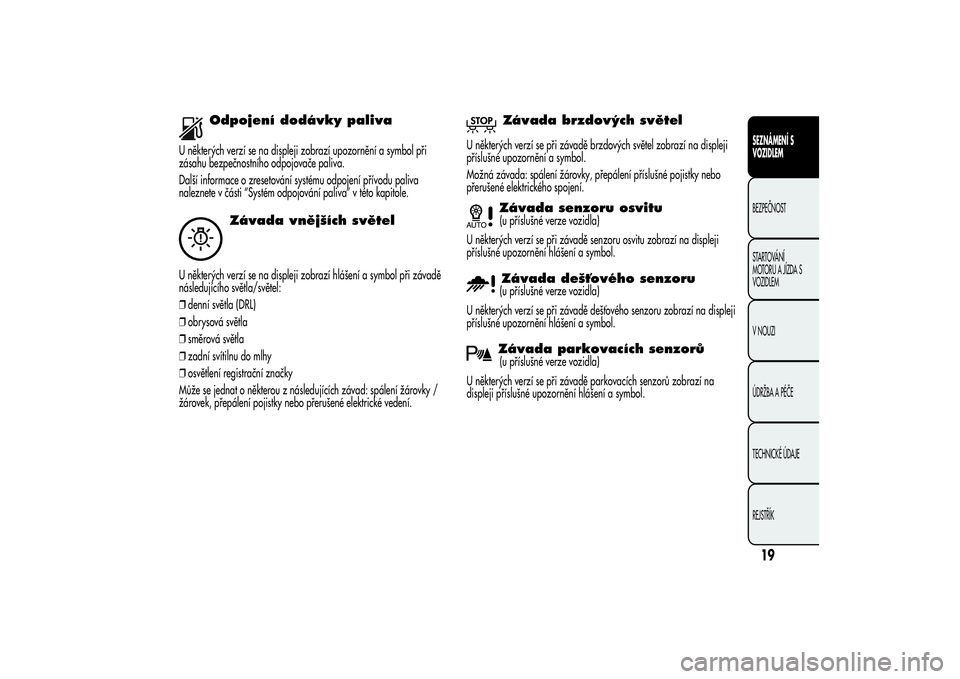

Odpojení dodávky paliva
U některých verzí se na displeji zobrazí upozornění a symbol při
zásahu bezpečnostního odpojovače paliva.
Další informace o zresetování systému odpojení přívodu paliva
naleznete v části “Systém odpojování paliva” v této kapitole.
Závada vnějších světel
U některých verzí se na displeji zobrazí hlášení a symbol při závadě
následujícího světla/světel:
❒denní světla (DRL)
❒obrysová světla
❒směrová světla
❒zadní svítilnu do mlhy
❒osvětlení registrační značky
Může se jednat o některou z následujících závad: spálení žárovky /
žárovek, přepálení pojistky nebo přerušené elektrické vedení.
Závada brzdových světel
U některých verzí se při závadě brzdových světel zobrazí na displeji
příslušné upozornění a symbol.
Možná závada: spálení žárovky, přepálení příslušné pojistky nebo
přerušené elektrického spojení.
Závada senzoru osvitu(u příslušné verze vozidla)
U některých verzí se při závadě senzoru osvitu zobrazí na displeji
příslušné upozornění hlášení a symbol.Závada dešťového senzoru(u příslušné verze vozidla)
U některých verzí se při závadě dešťového senzoru zobrazí na displeji
příslušné upozornění hlášení a symbol.Závada parkovacích senzorů(u příslušné verze vozidla)
U některých verzí se při závadě parkovacích senzorů zobrazí na
displeji příslušné upozornění hlášení a symbol.
19SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

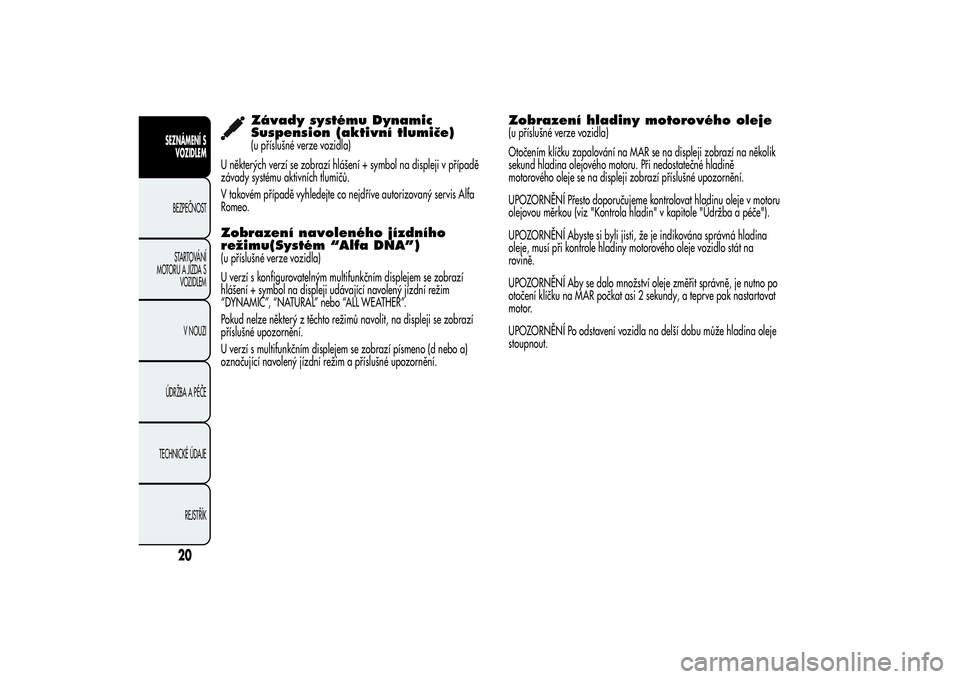

Závady systému Dynamic
Suspension (aktivní tlumiče)(u příslušné verze vozidla)
U některých verzí se zobrazí hlášení + symbol na displeji v případě
závady systému aktivních tlumičů.
V takovém případě vyhledejte co nejdříve autorizovaný servis Alfa
Romeo.
Zobrazení navoleného jízdního
režimu(Systém “Alfa DNA”)(u příslušné verze vozidla)
U verzí s konfigurovatelným multifunkčním displejem se zobrazí
hlášení + symbol na displeji udávající navolený jízdní režim
“DYNAMIC”, “NATURAL” nebo “ALL WEATHER”.
Pokud nelze některý z těchto režimů navolit, na displeji se zobrazí
příslušné upozornění.
U verzí s multifunkčním displejem se zobrazí písmeno (d nebo a)
označující navolený jízdní režim a příslušné upozornění.
Zobrazení hladiny motorového oleje(u příslušné verze vozidla)
Otočením klíčku zapalování na MAR se na displeji zobrazí na několik
sekund hladina olejového motoru. Při nedostatečné hladině
motorového oleje se na displeji zobrazí příslušné upozornění.
UPOZORNĚNÍ Přesto doporučujeme kontrolovat hladinu oleje v motoru
olejovou měrkou (viz "Kontrola hladin" v kapitole "Údržba a péče").
UPOZORNĚNÍ Abyste si byli jisti, že je indikována správná hladina
oleje, musí při kontrole hladiny motorového oleje vozidlo stát na
rovině.
UPOZORNĚNÍ Aby se dalo množství oleje změřit správně, je nutno po
otočení klíčku na MAR počkat asi 2 sekundy, a teprve pak nastartovat
motor.
UPOZORNĚNÍ Po odstavení vozidla na delší dobu může hladina oleje
stoupnout.
20
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

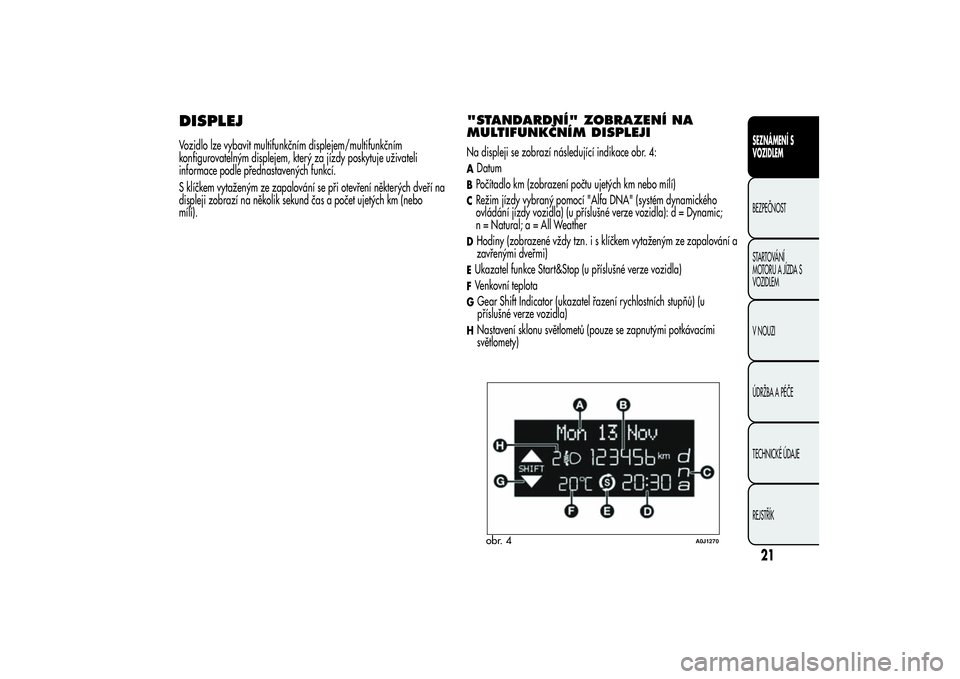

DISPLEJVozidlo lze vybavit multifunkčním displejem/multifunkčním
konfigurovatelným displejem, který za jízdy poskytuje uživateli
informace podle přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při otevření některých dveří na
displeji zobrazí na několik sekund čas a počet ujetých km (nebo
mílí).
"STANDARDNÍ" ZOBRAZENÍ NA
MULTIFUNKČNÍM DISPLEJINa displeji se zobrazí následující indikace obr. 4:ADatumBPočítadlo km (zobrazení počtu ujetých km nebo mílí)CRežim jízdy vybraný pomocí "Alfa DNA" (systém dynamického
ovládání jízdy vozidla) (u příslušné verze vozidla): d = Dynamic;
n = Natural; a = All WeatherDHodiny (zobrazené vždy tzn.isklíčkemvytaženým ze zapalování a
zavřenými dveřmi)EUkazatel funkce Start&Stop (u příslušné verze vozidla)FVenkovní teplotaGGear Shift Indicator (ukazatel řazení rychlostních stupňů) (u
příslušné verze vozidla)HNastavení sklonu světlometů (pouze se zapnutými potkávacími
světlomety)obr. 4
A0J1270
21SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

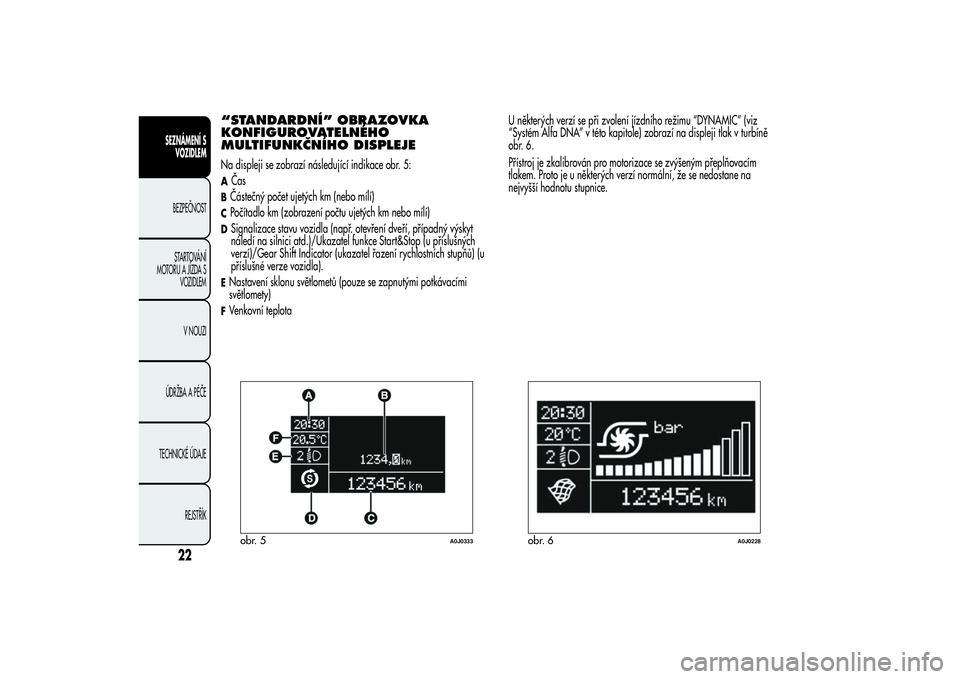

“STANDARDNÍ” OBRAZOVKA
KONFIGUROVATELNÉHO
MULTIFUNKČNÍHO DISPLEJENa displeji se zobrazí následující indikace obr. 5:AČasBČástečný počet ujetých km (nebo mílí)CPočítadlo km (zobrazení počtu ujetých km nebo mílí)DSignalizace stavu vozidla (např. otevření dveří, případný výskyt
náledí na silnici atd.)/Ukazatel funkce Start&Stop (u příslušných
verzí)/Gear Shift Indicator (ukazatel řazení rychlostních stupňů) (u
příslušné verze vozidla).ENastavení sklonu světlometů (pouze se zapnutými potkávacími
světlomety)FVenkovní teplotaU některých verzí se při zvolení jízdního režimu “DYNAMIC” (viz
“Systém Alfa DNA” v této kapitole) zobrazí na displeji tlak v turbíně
obr. 6.
Přístroj je zkalibrován pro motorizace se zvýšeným přeplňovacím
tlakem. Proto je u některých verzí normální, že se nedostane na
nejvyšší hodnotu stupnice.obr. 5
A0J0333
obr. 6
A0J0228
22
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

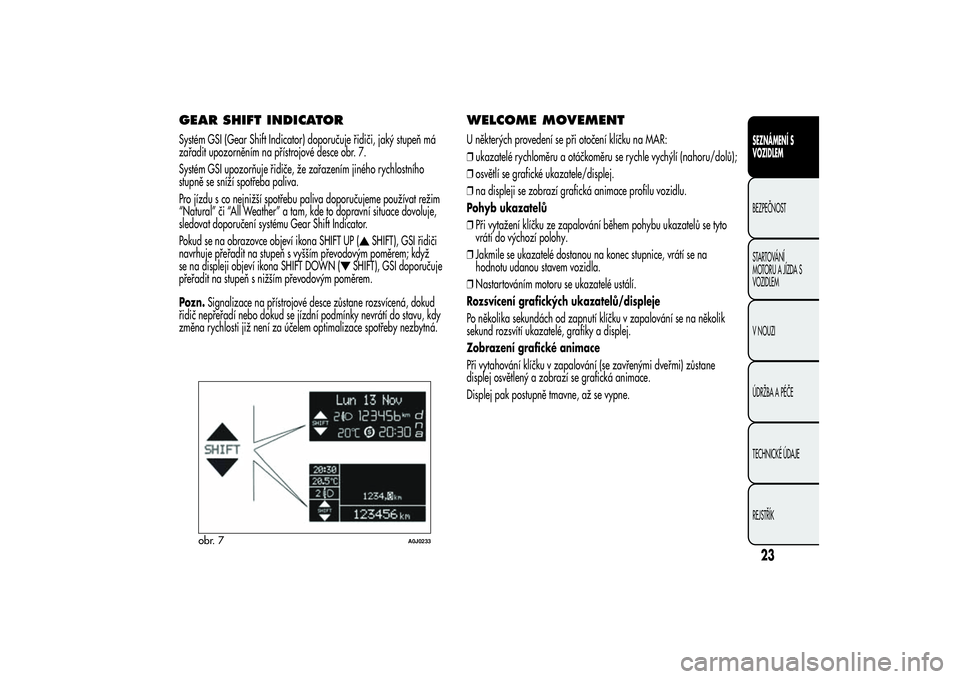

GEAR SHIFT INDICATORSystém GSI (Gear Shift Indicator) doporučuje řidiči, jaký stupeň má
zařadit upozorněním na přístrojové desce obr. 7.
Systém GSI upozorňuje řidiče, že zařazením jiného rychlostního
stupně se sníží spotřeba paliva.
Pro jízdu s co nejnižší spotřebu paliva doporučujeme používat režim
“Natural” či “All Weather” a tam, kde to dopravní situace dovoluje,
sledovat doporučení systému Gear Shift Indicator.
Pokud se na obrazovce objeví ikona SHIFT UP (
SHIFT), GSI řidiči
navrhuje přeřadit na stupeň s vyšším převodovým poměrem; když
se na displeji objeví ikona SHIFT DOWN (
SHIFT), GSI doporučuje
přeřadit na stupeň s nižším převodovým poměrem.
Pozn.Signalizace na přístrojové desce zůstane rozsvícená, dokud
řidič nepřeřadí nebo dokud se jízdní podmínky nevrátí do stavu, kdy
změna rychlosti již není za účelem optimalizace spotřeby nezbytná.
WELCOME MOVEMENTU některých provedení se při otočení klíčku na MAR:
❒ukazatelé rychloměru a otáčkoměru se rychle vychýlí (nahoru/dolů);
❒osvětlí se grafické ukazatele/displej.
❒na displeji se zobrazí grafická animace profilu vozidlu.
Pohyb ukazatelů
❒Při vytažení klíčku ze zapalování během pohybu ukazatelů se tyto
vrátí do výchozí polohy.
❒Jakmile se ukazatelé dostanou na konec stupnice, vrátí se na
hodnotu udanou stavem vozidla.
❒Nastartováním motoru se ukazatelé ustálí.
Rozsvícení grafických ukazatelů/displeje
Po několika sekundách od zapnutí klíčku v zapalování se na několik
sekund rozsvítí ukazatelé, grafiky a displej.
Zobrazení grafické animace
Při vytahování klíčku v zapalování (se zavřenými dveřmi) zůstane
displej osvětlený a zobrazí se grafická animace.
Displej pak postupně tmavne, až se vypne.
obr. 7
A0J0233
23SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

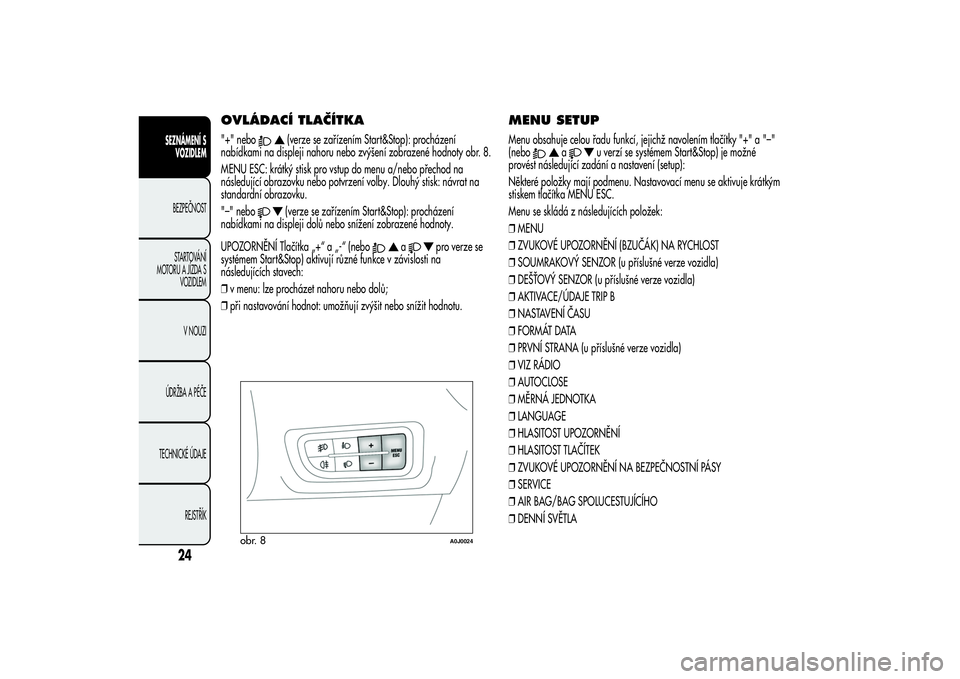

OVLÁDACÍ TLAČÍTKA"+" nebo
(verze se zařízením Start&Stop): procházení
nabídkami na displeji nahoru nebo zvýšení zobrazené hodnoty obr. 8.
MENU ESC: krátký stisk pro vstup do menu a/nebo přechod na
následující obrazovku nebo potvrzení volby. Dlouhý stisk: návrat na
standardní obrazovku.
"–" nebo(verze se zařízením Start&Stop): procházení
nabídkami na displeji dolů nebo snížení zobrazené hodnoty.
UPOZORNĚNÍ Tlačítka „+“ a „-“ (nebo
a
pro verze se
systémem Start&Stop) aktivují různé funkce v závislosti na
následujících stavech:
❒v menu: lze procházet nahoru nebo dolů;
❒při nastavování hodnot: umožňují zvýšit nebo snížit hodnotu.
MENU SETUPMenu obsahuje celou řadu funkcí, jejichž navolením tlačítky "+" a "–"
(nebo
a
u verzí se systémem Start&Stop) je možné
provést následující zadání a nastavení (setup):
Některé položky mají podmenu. Nastavovací menu se aktivuje krátkým
stiskem tlačítka MENU ESC.
Menu se skládá z následujících položek:
❒MENU
❒ZVUKOVÉ UPOZORNĚNÍ (BZUČÁK) NA RYCHLOST
❒SOUMRAKOVÝ SENZOR (u příslušné verze vozidla)
❒DEŠŤOVÝ SENZOR (u příslušné verze vozidla)
❒AKTIVACE/ÚDAJE TRIP B
❒NASTAVENÍ ČASU
❒FORMÁT DATA
❒PRVNÍ STRANA (u příslušné verze vozidla)
❒VIZ RÁDIO
❒AUTOCLOSE
❒MĚRNÁ JEDNOTKA
❒LANGUAGE
❒HLASITOST UPOZORNĚNÍ
❒HLASITOST TLAČÍTEK
❒ZVUKOVÉ UPOZORNĚNÍ NA BEZPEČNOSTNÍ PÁSY
❒SERVICE
❒AIR BAG/BAG SPOLUCESTUJÍCÍHO
❒DENNÍ SVĚTLA
obr. 8
A0J0024
24
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

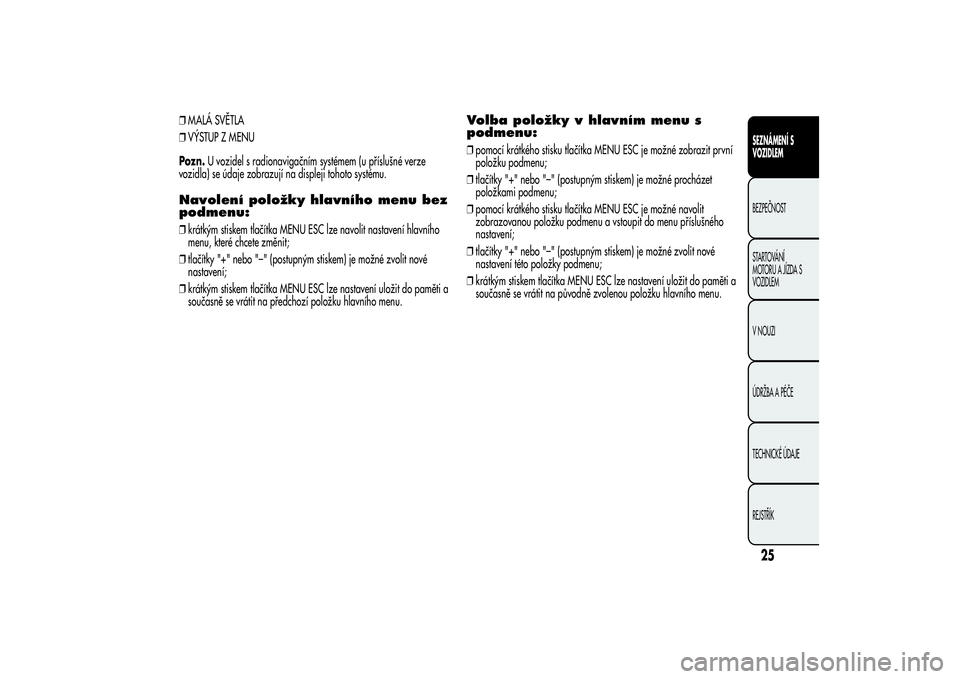

❒MALÁ SVĚTLA
❒VÝSTUP Z MENU
Pozn.U vozidel s radionavigačním systémem (u příslušné verze
vozidla) se údaje zobrazují na displeji tohoto systému.Navolení položky hlavního menu bez
podmenu:❒krátkým stiskem tlačítka MENU ESC lze navolit nastavení hlavního
menu, které chcete změnit;
❒tlačítky "+" nebo "–" (postupným stiskem) je možné zvolit nové
nastavení;
❒krátkým stiskem tlačítka MENU ESC lze nastavení uložit do paměti a
současně se vrátit na předchozí položku hlavního menu.
Volba položky v hlavním menu s
podmenu:❒pomocí krátkého stisku tlačítka MENU ESC je možné zobrazit první
položku podmenu;
❒tlačítky "+" nebo "–" (postupným stiskem) je možné procházet
položkami podmenu;
❒pomocí krátkého stisku tlačítka MENU ESC je možné navolit
zobrazovanou položku podmenu a vstoupit do menu příslušného
nastavení;
❒tlačítky "+" nebo "–" (postupným stiskem) je možné zvolit nové
nastavení této položky podmenu;
❒krátkým stiskem tlačítka MENU ESC lze nastavení uložit do paměti a
současně se vrátit na původně zvolenou položku hlavního menu.
25SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

POLOŽKY MENUMenuTato položka umožňuje vstoupit do nastavovacího menu. Položky menu
se zvolí stiskem tlačítka "+" nebo "-". Dlouhým stiskem tlačítka MENU
ESC se vrátíte na standardní obrazovku.Zvukový signál rychlosti
(limit rychlosti)Tato funkce umožňuje přednastavit limit pro rychlost vozidla (km/h
nebo mph), na jehož překročení bude řidič upozorněn zvukovou
výstrahou.
Nastavení limitu rychlosti:
❒stiskněte krátce tlačítko MENU ESC, displej zobrazí nápis (Beep
Vel.);
❒krátkým stiskem tlačítka "+" nebo "-" se zvolí zapnutí (On) nebo
vypnutí (Off) mezní hodnoty rychlosti;
❒v případě, kdy funkce byla aktivována (On), stiskem tlačítek "+"
nebo "-" navolte požadovanou mezní rychlost a potvrď te hodnotu
stiskem MENU ESC.
UPOZORNĚNÍ Rychlost lze nastavit v rozsahu 30 - 200 km/h nebo 20
- 125 mph podle přednastavené měrné jednotky: viz níže Měrné
jednotky (Nastavení měrných jednotek). Každým stiskem tlačítka +/- se
hodnota zvýší/sníží o pět jednotek. Podržením tlačítka +/- se hodnota
zvyšuje/snižuje automaticky. Jakmile se začnete blížit k požadované
hodnotě, přejděte na nastavení jednotlivými stisky;
❒Krátkým stiskem tlačítka MENU ESC se vrátíte na obrazovku s menu;
delším stiskem tlačítka se vrátíte na standardní obrazovku bez
uložení dat.Zrušení zadaného limitu rychlosti:
❒stiskněte krátce tlačítko MENU ESC: na displeji se rozbliká (On);
❒stiskněte tlačítko -, display zobrazí v blikajícím režimu (Off);
❒stiskněte krátce tlačítko MENU ESC pro návrat k zobrazení menu
nebo stiskněte tlačítko dlouze k návratu ke standardní obrazovce
bez uložení do paměti.
Senzor světlometů (nastavení
citlivosti senzoru automatických
světlometů/osvitu)(u příslušné verze vozidla)
Tato funkce umožňuje automaticky zapnout nebo vypnout světlomety
podle vnějších světelných podmínek.
Lze nastavit tři úrovně citlivost senzoru osvitu (úroveň 1= nejnižší
citlivost, úroveň 2= střední citlivost, úroveň 3= nejvyšší citlivost).
Čím vyšší citlivost nastavíte, tím menší je změna osvitu zvenku nutná
pro rozsvícení světel (např. při nastavení senzoru na úroveň 3 se
při západu slunce rozsvítí světlomety dříve než při nastavení na úroveň
1 a 2).
Postup při nastavení:
❒stiskněte krátce tlačítko MENU ESC, na displeji se zobrazí v
blikajícím režimu původně nastavená úroveň;
❒stiskněte tlačítko + nebo - k provedení volby;
❒krátkým stiskem tlačítka MENU ESC se vrátíte na obrazovku s menu;
delším stiskem tlačítka se vrátíte na standardní obrazovku bez
uložení dat.
26
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
