Alfa Romeo MiTo 2013 Návod k použití a údržbě (in Czech)

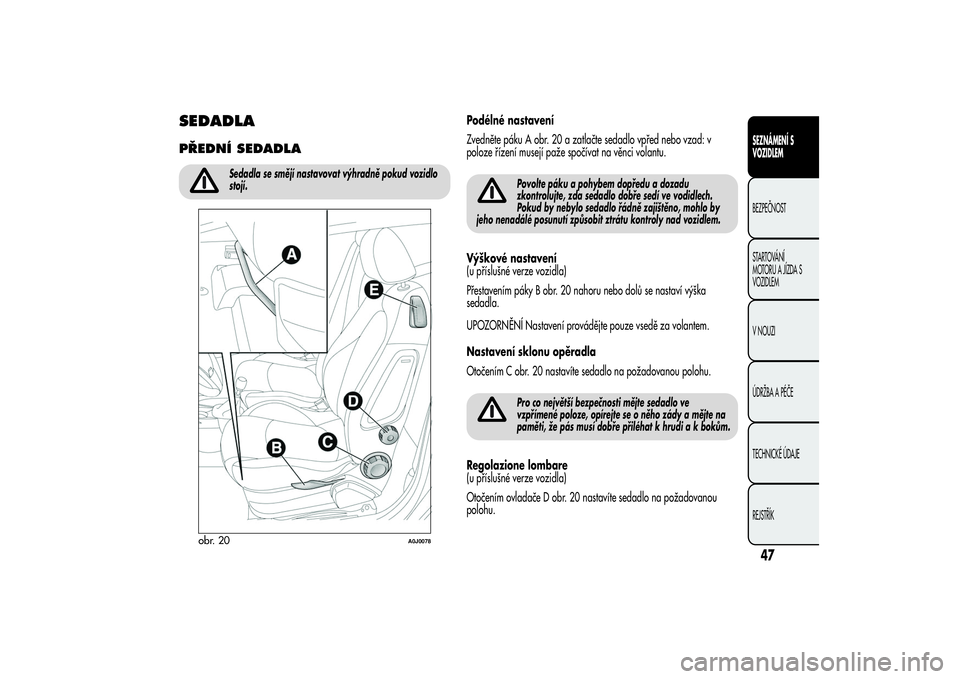

SEDADLAPŘEDNÍ SEDADLA
Sedadla se smějí nastavovat výhradně pokud vozidlo
stojí.
Podélné nastavení
Zvedněte páku A obr. 20 a zatlačte sedadlo vpřed nebo vzad: v
poloze řízení musejí paže spočívat na věnci volantu.
Povolte páku a pohybem dopředu a dozadu
zkontrolujte, zda sedadlo dobře sedí ve vodidlech.
Pokud by nebylo sedadlo řádně zajištěno, mohlo by
jeho nenadálé posunutí způsobit ztrátu kontroly nad vozidlem.
Výškové nastavení
(u příslušné verze vozidla)
Přestavením páky B obr. 20 nahoru nebo dolů se nastaví výška
sedadla.
UPOZORNĚNÍ Nastavení provádějte pouze vsedě za volantem.
Nastavení sklonu opěradla
Otočením C obr. 20 nastavíte sedadlo na požadovanou polohu.
Pro co největší bezpečnosti mějte sedadlo ve
vzpřímené poloze, opírejte se o něho zády a mějte na
paměti, že pás musí dobře přiléhat k hrudi a k bokům.
Regolazione lombare
(u příslušné verze vozidla)
Otočením ovladače D obr. 20 nastavíte sedadlo na požadovanou
polohu.
obr. 20
A0J0078
47SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

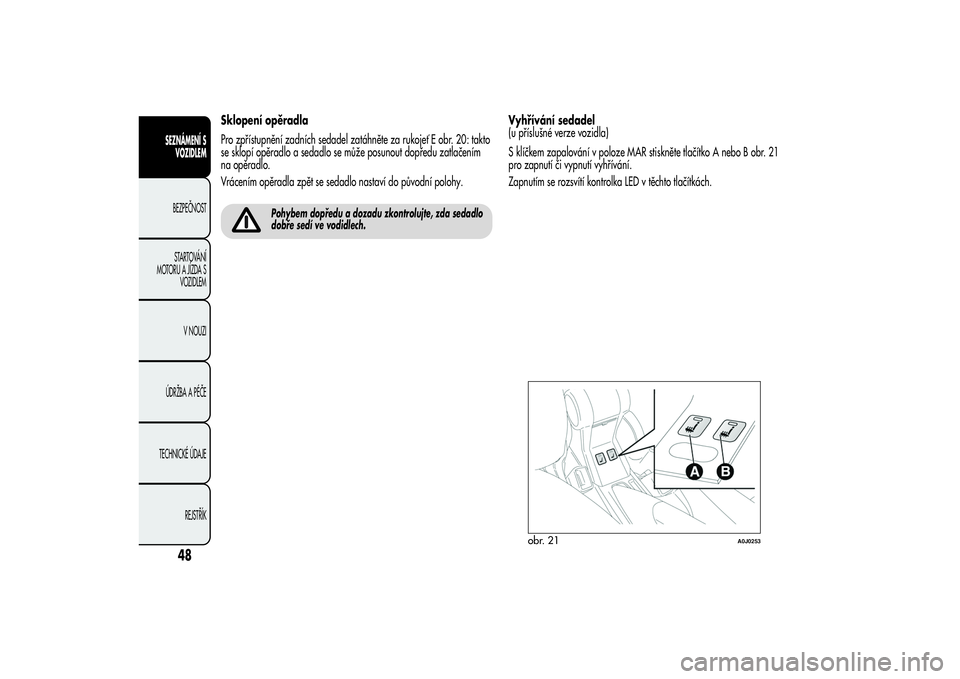

Sklopení opěradla
Pro zpřístupnění zadních sedadel zatáhněte za rukojeť E obr. 20: takto
se sklopí opěradlo a sedadlo se může posunout dopředu zatlačením
na opěradlo.
Vrácením opěradla zpět se sedadlo nastaví do původní polohy.
Pohybem dopředu a dozadu zkontrolujte, zda sedadlo
dobře sedí ve vodidlech.
Vyhřívání sedadel
(u příslušné verze vozidla)
S klíčkem zapalování v poloze MAR stiskněte tlačítko A nebo B obr. 21
pro zapnutí či vypnutí vyhřívání.
Zapnutím se rozsvítí kontrolka LED v těchto tlačítkách.
obr. 21
A0J0253
48
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

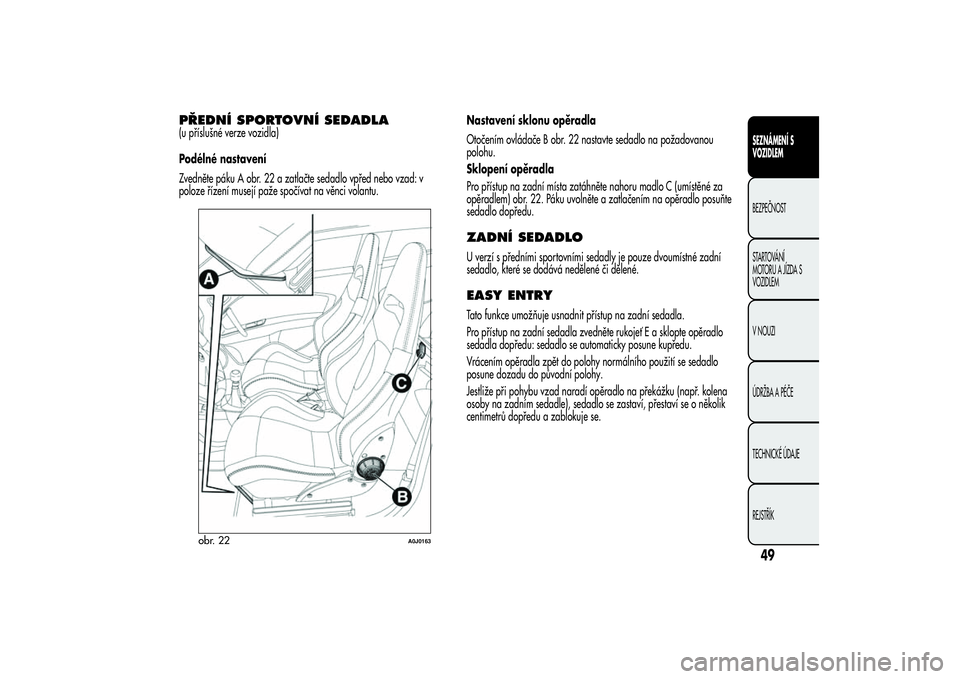

PŘEDNÍ SPORTOVNÍ SEDADLA(u příslušné verze vozidla)
Podélné nastavení
Zvedněte páku A obr. 22 a zatlačte sedadlo vpřed nebo vzad: v
poloze řízení musejí paže spočívat na věnci volantu.Nastavení sklonu opěradla
Otočením ovládače B obr. 22 nastavte sedadlo na požadovanou
polohu.
Sklopení opěradla
Pro přístup na zadní místa zatáhněte nahoru madlo C (umístěné za
opěradlem) obr. 22. Páku uvolněte a zatlačením na opěradlo posuňte
sedadlo dopředu.
ZADNÍ SEDADLOU verzí s předními sportovními sedadly je pouze dvoumístné zadní
sedadlo, které se dodává nedělené či dělené.EASY ENTRYTato funkce umožňuje usnadnit přístup na zadní sedadla.
Pro přístup na zadní sedadla zvedněte rukojeť E a sklopte opěradlo
sedadla dopředu: sedadlo se automaticky posune kupředu.
Vrácením opěradla zpět do polohy normálního použití se sedadlo
posune dozadu do původní polohy.
Jestliže při pohybu vzad naradí opěradlo na překážku (např. kolena
osoby na zadním sedadle), sedadlo se zastaví, přestaví se o několik
centimetrů dopředu a zablokuje se.
obr. 22
A0J0163
49SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

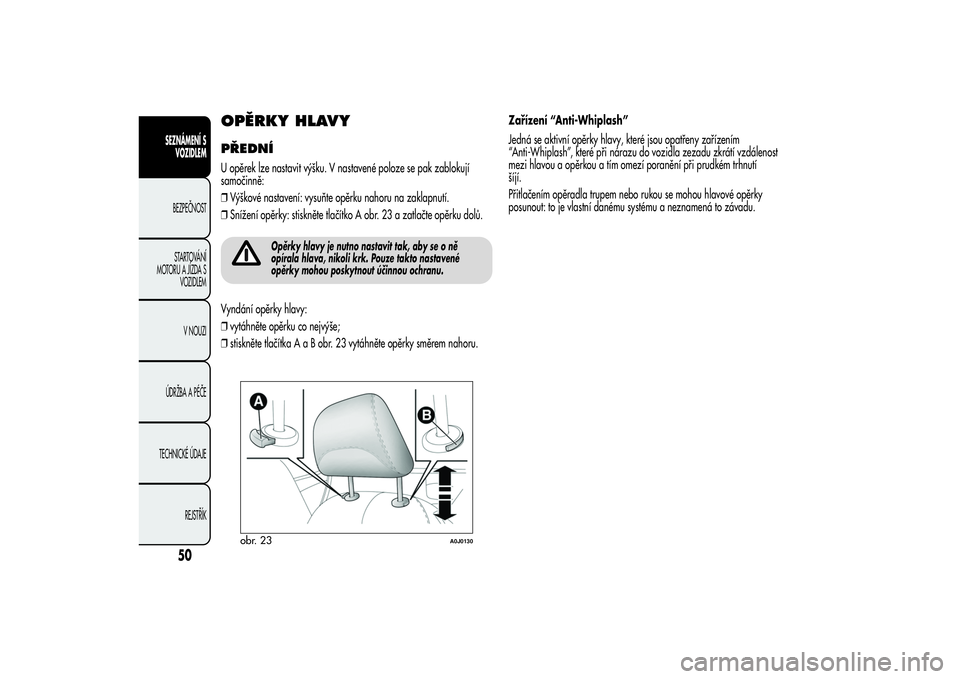

OPĚRKY HLAVYPŘEDNÍU opěrek lze nastavit výšku. V nastavené poloze se pak zablokují
samočinně:
❒Výškové nastavení: vysuňte opěrku nahoru na zaklapnutí.
❒Snížení opěrky: stiskněte tlačítko A obr. 23 a zatlačte opěrku dolů.
Opěrky hlavy je nutno nastavit tak, aby se o ně
opírala hlava, nikoli krk. Pouze takto nastavené
opěrky mohou poskytnout účinnou ochranu.
Vyndání opěrky hlavy:
❒vytáhněte opěrku co nejvýše;
❒stiskněte tlačítkaAaBobr.23vytáhněte opěrky směrem nahoru.Zařízení “Anti-Whiplash”
Jedná se aktivní opěrky hlavy, které jsou opatřeny zařízením
“Anti-Whiplash”, které při nárazu do vozidla zezadu zkrátí vzdálenost
mezi hlavou a opěrkou a tím omezí poranění při prudkém trhnutí
šíjí.
Přitlačením opěradla trupem nebo rukou se mohou hlavové opěrky
posunout: to je vlastní danému systému a neznamená to závadu.
obr. 23
A0J0130
50
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

ZADNÍZadní sedadla jsou opatřena dvěma výškově stavitelnými opěrkami
hlavy (které se nastavují stejně, jak je uvedeno výše).
U některých verzí je opěrka i u prostředního sedadla.
Vyndání opěrky hlavy:
❒vytáhněte opěrku co nejvýše;
❒stiskněte tlačítka A obr. 24 vytáhněte opěrky směrem nahoru.
VOLANTVolant lze nastavit ve vodorovném a svislém směru.
Nastavení volantu: uvolněte páku A obr. 25 a zatlačte ji dopředu
(poloha 1) a nastavte do požadované polohy. Po nastavení zajistěte
páku A zatažením k volantu (poloha 2).
Nastavení se smí provádět pouze při stojícím vozidle a
vypnutém motoru.Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáži imobilizéru)
způsobem, který by vedl k zániku záruky a snížil výkony
systému, způsobil vážné problémy z hlediska bezpečnosti a
neshodu s homologací vozidla.
obr. 24
A0J0083
obr. 25
A0J0034
51SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

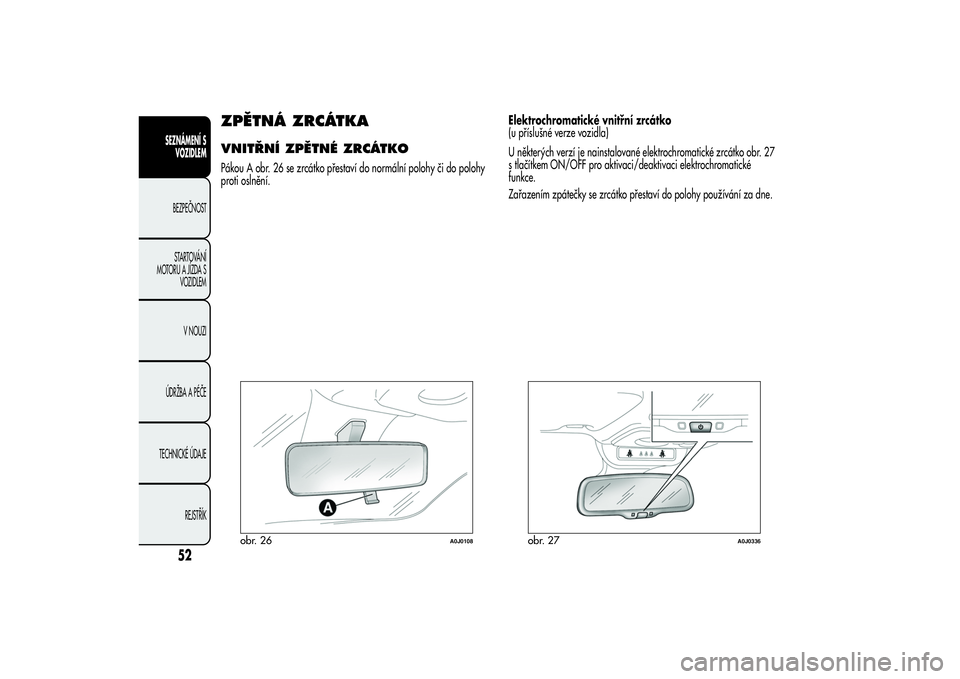

ZPĚTNÁ ZRCÁTKAVNITŘNÍ ZPĚTNÉ ZRCÁTKOPákou A obr. 26 se zrcátko přestaví do normální polohy či do polohy
proti oslnění.Elektrochromatické vnitřní zrcátko
(u příslušné verze vozidla)
U některých verzí je nainstalované elektrochromatické zrcátko obr. 27
s tlačítkem ON/OFF pro aktivaci/deaktivaci elektrochromatické
funkce.
Zařazením zpátečky se zrcátko přestaví do polohy používání za dne.
obr. 26
A0J0108
obr. 27
A0J0336
52
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

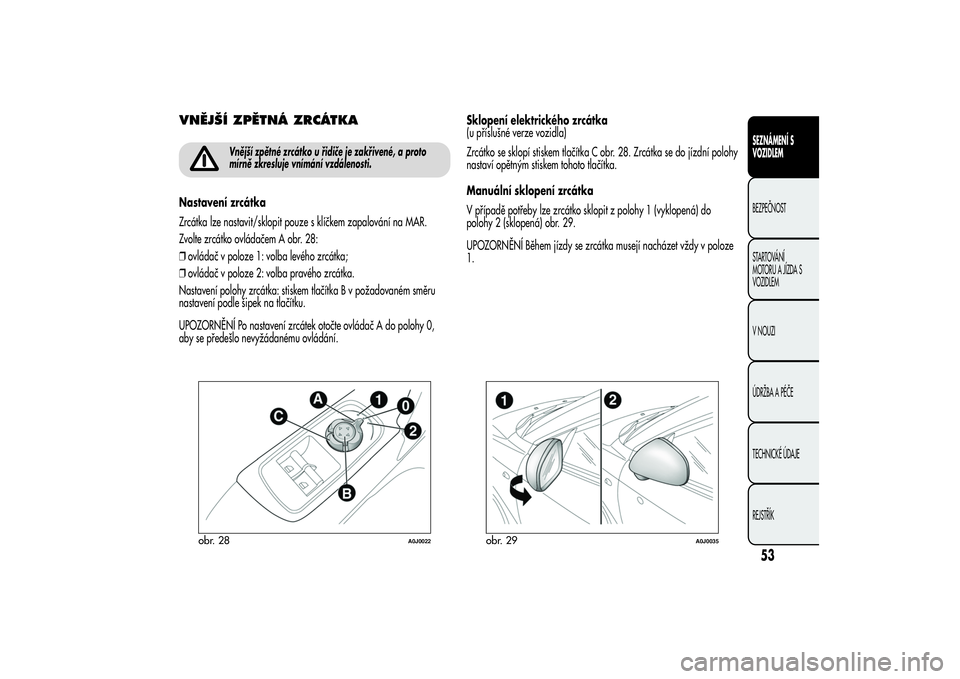

VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Vnější zpětné zrcátko u řidiče je zakřivené, a proto
mírně zkresluje vnímání vzdálenosti.
Nastavení zrcátka
Zrcátka lze nastavit/sklopit pouze s klíčkem zapalování na MAR.
Zvolte zrcátko ovládačem A obr. 28:
❒ovládač v poloze 1: volba levého zrcátka;
❒ovládač v poloze 2: volba pravého zrcátka.
Nastavení polohy zrcátka: stiskem tlačítka B v požadovaném směru
nastavení podle šipek na tlačítku.
UPOZORNĚNÍ Po nastavení zrcátek otočte ovládač A do polohy 0,
aby se předešlo nevyžádanému ovládání.Sklopení elektrického zrcátka
(u příslušné verze vozidla)
Zrcátko se sklopí stiskem tlačítka C obr. 28. Zrcátka se do jízdní polohy
nastaví opětným stiskem tohoto tlačítka.
Manuální sklopení zrcátka
V případě potřeby lze zrcátko sklopit z polohy 1 (vyklopená) do
polohy 2 (sklopená) obr. 29.
UPOZORNĚNÍ Během jízdy se zrcátka musejí nacházet vždy v poloze
1.
obr. 28
A0J0022
obr. 29
A0J0035
53SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

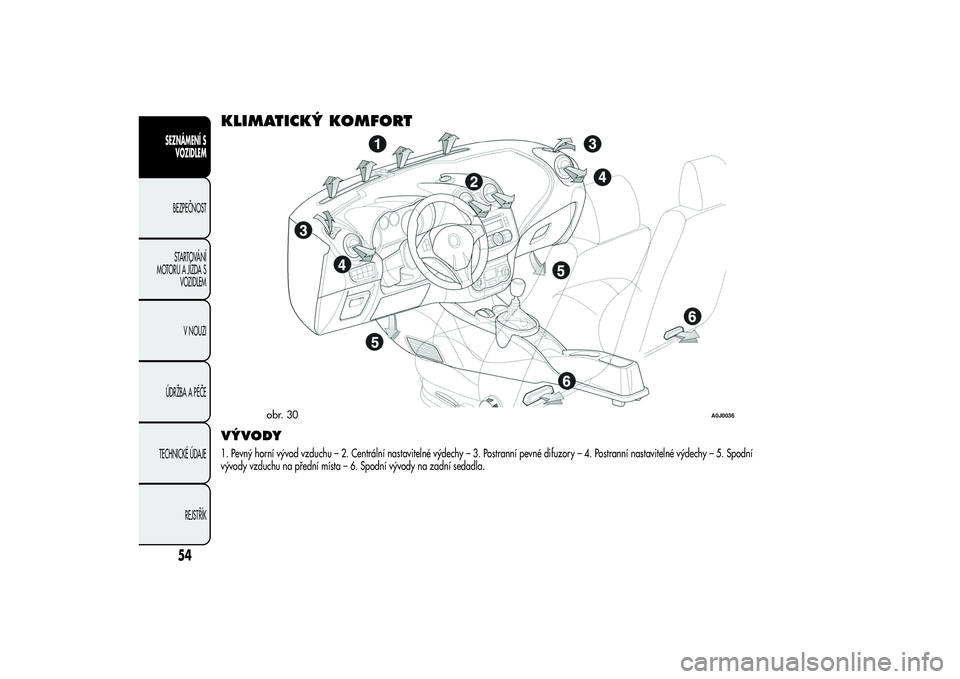

KLIMATICKÝ KOMFORTVÝVODY1. Pevný horní vývod vzduchu – 2. Centrální nastavitelné výdechy – 3. Postranní pevné difuzory – 4. Postranní nastavitelné výdechy – 5. Spodní
vývody vzduchu na přední místa – 6. Spodní vývody na zadní sedadla.
obr. 30
A0J0036
54
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

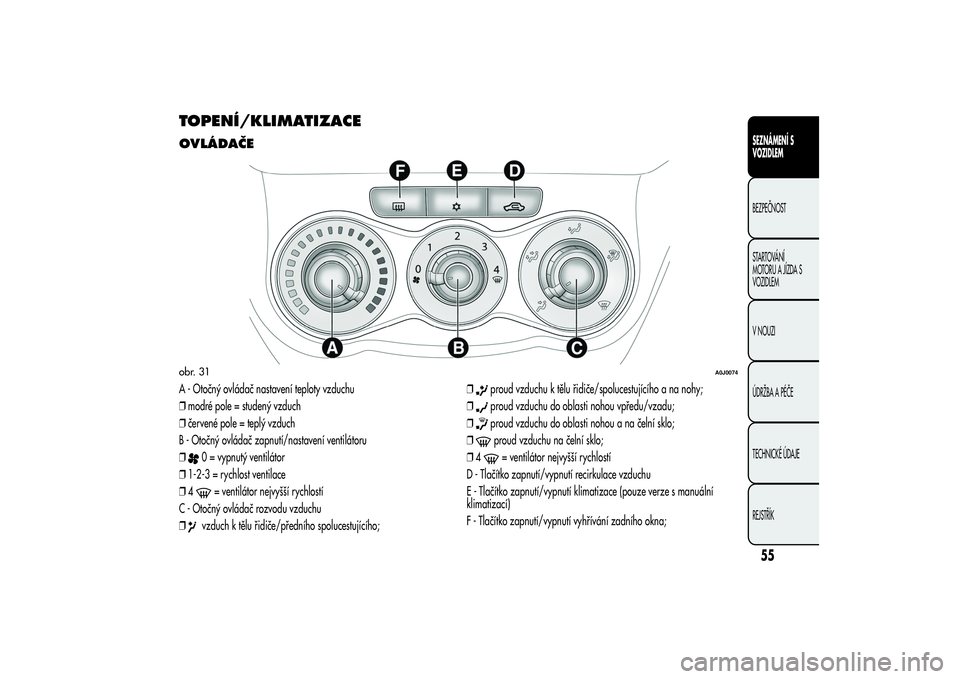

TOPENÍ/KLIMATIZACEOVLÁDAČEA - Otočný ovládač nastavení teploty vzduchu
❒modré pole = studený vzduch
❒červené pole = teplý vzduch
B - Otočný ovládač zapnutí/nastavení ventilátoru
❒
0 = vypnutý ventilátor
❒1-2-3 = rychlost ventilace
❒4
= ventilátor nejvyšší rychlostí
C - Otočný ovládač rozvodu vzduchu
❒
vzduch k tělu řidiče/předního spolucestujícího;❒
proud vzduchu k tělu řidiče/spolucestujícího a na nohy;
❒proud vzduchu do oblasti nohou vpředu/vzadu;
❒proud vzduchu do oblasti nohou a na čelní sklo;
❒proud vzduchu na čelní sklo;
❒4= ventilátor nejvyšší rychlostí
D - Tlačítko zapnutí/vypnutí recirkulace vzduchu
E - Tlačítko zapnutí/vypnutí klimatizace (pouze verze s manuální
klimatizací)
F - Tlačítko zapnutí/vypnutí vyhřívání zadního okna;
obr. 31
A0J0074
55SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

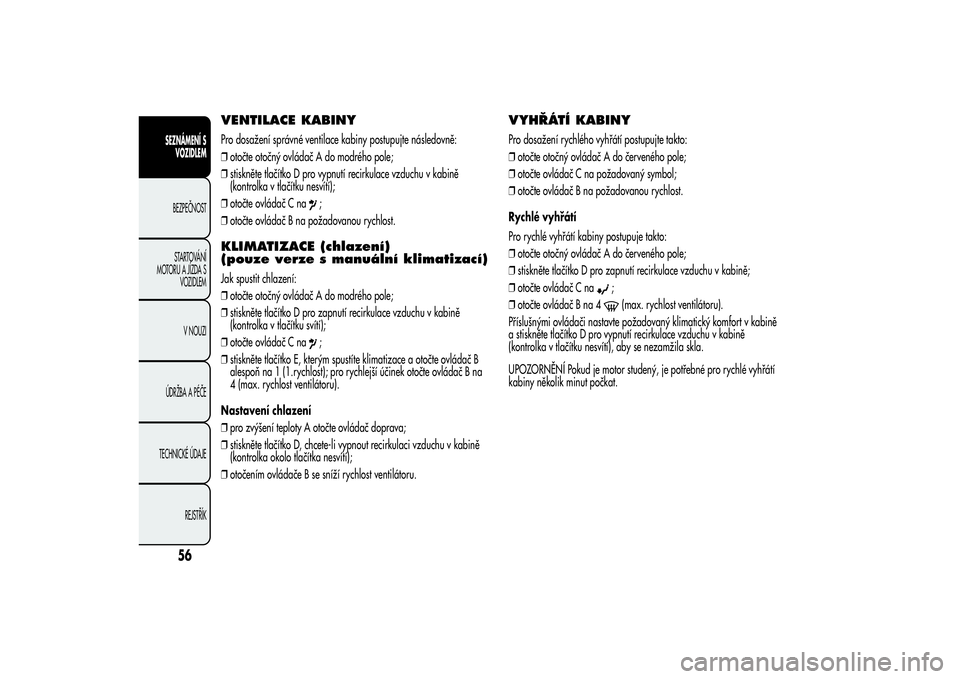

VENTILACE KABINYPro dosažení správné ventilace kabiny postupujte následovně:
❒otočte otočný ovládač A do modrého pole;
❒stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí);
❒otočte ovládač C na
;
❒otočte ovládač B na požadovanou rychlost.
KLIMATIZACE (chlazení)
(pouze verze s manuální klimatizací)Jak spustit chlazení:
❒otočte otočný ovládač A do modrého pole;
❒stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku svítí);
❒otočte ovládač C na
;
❒stiskněte tlačítko E, kterým spustíte klimatizace a otočte ovládač B
alespoň na 1 (1.rychlost); pro rychlejší účinek otočte ovládač B na
4 (max. rychlost ventilátoru).
Nastavení chlazení
❒pro zvýšení teploty A otočte ovládač doprava;
❒stiskněte tlačítko D, chcete-li vypnout recirkulaci vzduchu v kabině
(kontrolka okolo tlačítka nesvítí);
❒otočením ovládače B se sníží rychlost ventilátoru.
VYHŘÁTÍ KABINYPro dosažení rychlého vyhřátí postupujte takto:
❒otočte otočný ovládač A do červeného pole;
❒otočte ovládač C na požadovaný symbol;
❒otočte ovládač B na požadovanou rychlost.
Rychlé vyhřátí
Pro rychlé vyhřátí kabiny postupuje takto:
❒otočte otočný ovládač A do červeného pole;
❒stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabině;
❒otočte ovládač C na
;
❒otočte ovládač B na 4(max. rychlost ventilátoru).
Příslušnými ovládači nastavte požadovaný klimatický komfort v kabině
a stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí), aby se nezamžila skla.
UPOZORNĚNÍ Pokud je motor studený, je potřebné pro rychlé vyhřátí
kabiny několik minut počkat.
