Alfa Romeo MiTo 2014 Handleiding (in Dutch)

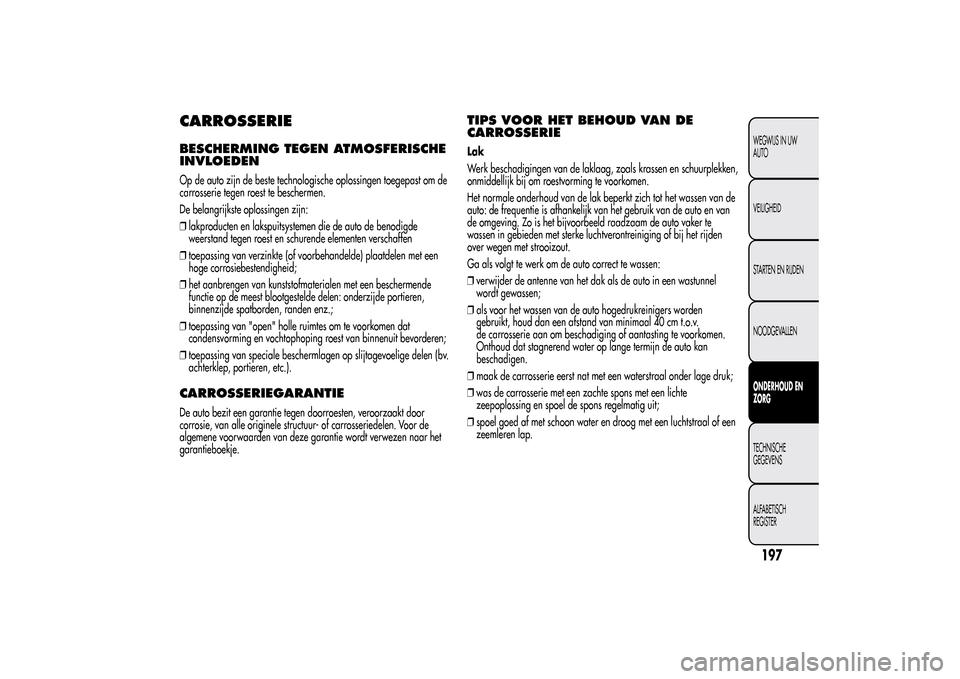

CARROSSERIEBESCHERMING TEGEN ATMOSFERISCHE
INVLOEDENOp de auto zijn de beste technologische oplossingen toegepast om de
carrosserie tegen roest te beschermen.
De belangrijkste oplossingen zijn:
❒lakproducten en lakspuitsystemen die de auto de benodigde
weerstand tegen roest en schurende elementen verschaffen
❒toepassing van verzinkte (of voorbehandelde) plaatdelen met een
hoge corrosiebestendigheid;
❒het aanbrengen van kunststofmaterialen met een beschermende
functie op de meest blootgestelde delen: onderzijde portieren,
binnenzijde spatborden, randen enz.;
❒toepassing van "open" holle ruimtes om te voorkomen dat
condensvorming en vochtophoping roest van binnenuit bevorderen;
❒toepassing van speciale beschermlagen op slijtagevoelige delen (bv.
achterklep, portieren, etc.).CARROSSERIEGARANTIEDe auto bezit een garantie tegen doorroesten, veroorzaakt door
corrosie, van alle originele structuur- of carrosseriedelen. Voor de
algemene voorwaarden van deze garantie wordt verwezen naar het
garantieboekje.
TIPS VOOR HET BEHOUD VAN DE
CARROSSERIELak
Werk beschadigingen van de laklaag, zoals krassen en schuurplekken,
onmiddellijk bij om roestvorming te voorkomen.
Het normale onderhoud van de lak beperkt zich tot het wassen van de
auto: de frequentie is afhankelijk van het gebruik van de auto en van
de omgeving. Zo is het bijvoorbeeld raadzaam de auto vaker te
wassen in gebieden met sterke luchtverontreiniging of bij het rijden
over wegen met strooizout.
Ga als volgt te werk om de auto correct te wassen:
❒verwijder de antenne van het dak als de auto in een wastunnel
wordt gewassen;
❒als voor het wassen van de auto hogedrukreinigers worden
gebruikt, houd dan een afstand van minimaal 40 cm t.o.v.
de carrosserie aan om beschadiging of aantasting te voorkomen.
Onthoud dat stagnerend water op lange termijn de auto kan
beschadigen.
❒maak de carrosserie eerst nat met een waterstraal onder lage druk;
❒was de carrosserie met een zachte spons met een lichte
zeepoplossing en spoel de spons regelmatig uit;
❒spoel goed af met schoon water en droog met een luchtstraal of een
zeemleren lap.
197WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

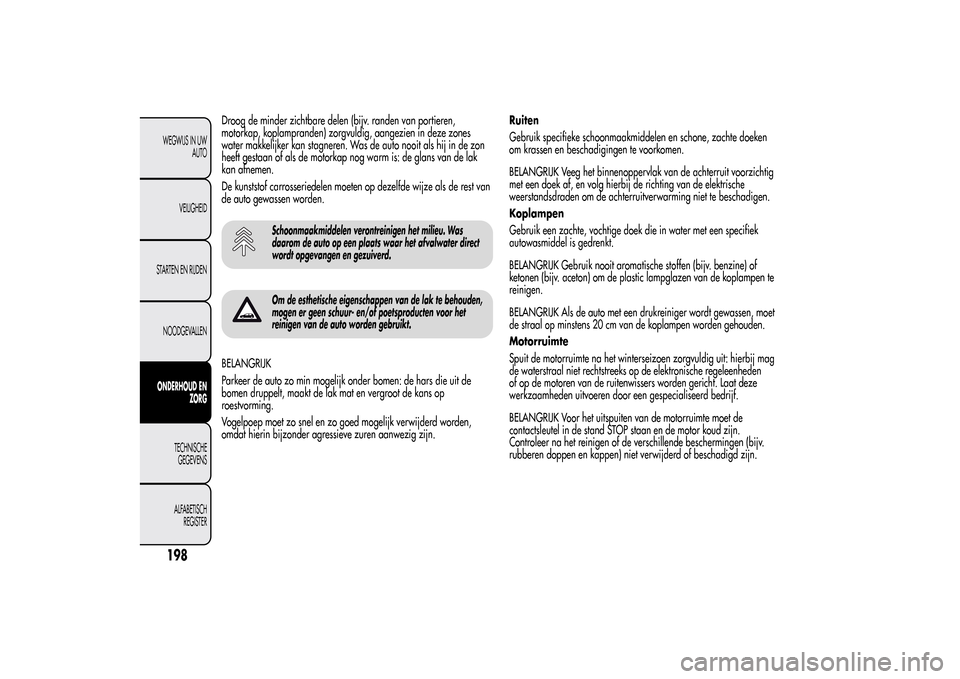

Droog de minder zichtbare delen (bijv. randen van portieren,
motorkap, koplampranden) zorgvuldig, aangezien in deze zones
water makkelijker kan stagneren. Was de auto nooit als hij in de zon
heeft gestaan of als de motorkap nog warm is: de glans van de lak
kan afnemen.
De kunststof carrosseriedelen moeten op dezelfde wijze als de rest van
de auto gewassen worden.
Schoonmaakmiddelen verontreinigen het milieu. Was
daarom de auto op een plaats waar het afvalwater direct
wordt opgevangen en gezuiverd.Om de esthetische eigenschappen van de lak te behouden,
mogen er geen schuur- en/of poetsproducten voor het
reinigen van de auto worden gebruikt.
BELANGRIJK
Parkeer de auto zo min mogelijk onder bomen: de hars die uit de
bomen druppelt, maakt de lak mat en vergroot de kans op
roestvorming.
Vogelpoep moet zo snel en zo goed mogelijk verwijderd worden,
omdat hierin bijzonder agressieve zuren aanwezig zijn.Ruiten
Gebruik specifieke schoonmaakmiddelen en schone, zachte doeken
om krassen en beschadigingen te voorkomen.
BELANGRIJK Veeg het binnenoppervlak van de achterruit voorzichtig
met een doek af, en volg hierbij de richting van de elektrische
weerstandsdraden om de achterruitverwarming niet te beschadigen.
Koplampen
Gebruik een zachte, vochtige doek die in water met een specifiek
autowasmiddel is gedrenkt.
BELANGRIJK Gebruik nooit aromatische stoffen (bijv. benzine) of
ketonen (bijv. aceton) om de plastic lampglazen van de koplampen te
reinigen.
BELANGRIJK Als de auto met een drukreiniger wordt gewassen, moet
de straal op minstens 20 cm van de koplampen worden gehouden.
Motorruimte
Spuit de motorruimte na het winterseizoen zorgvuldig uit: hierbij mag
de waterstraal niet rechtstreeks op de elektronische regeleenheden
of op de motoren van de ruitenwissers worden gericht. Laat deze
werkzaamheden uitvoeren door een gespecialiseerd bedrijf.
BELANGRIJK Voor het uitspuiten van de motorruimte moet de
contactsleutel in de stand STOP staan en de motor koud zijn.
Controleer na het reinigen of de verschillende beschermingen (bijv.
rubberen doppen en kappen) niet verwijderd of beschadigd zijn.
198WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

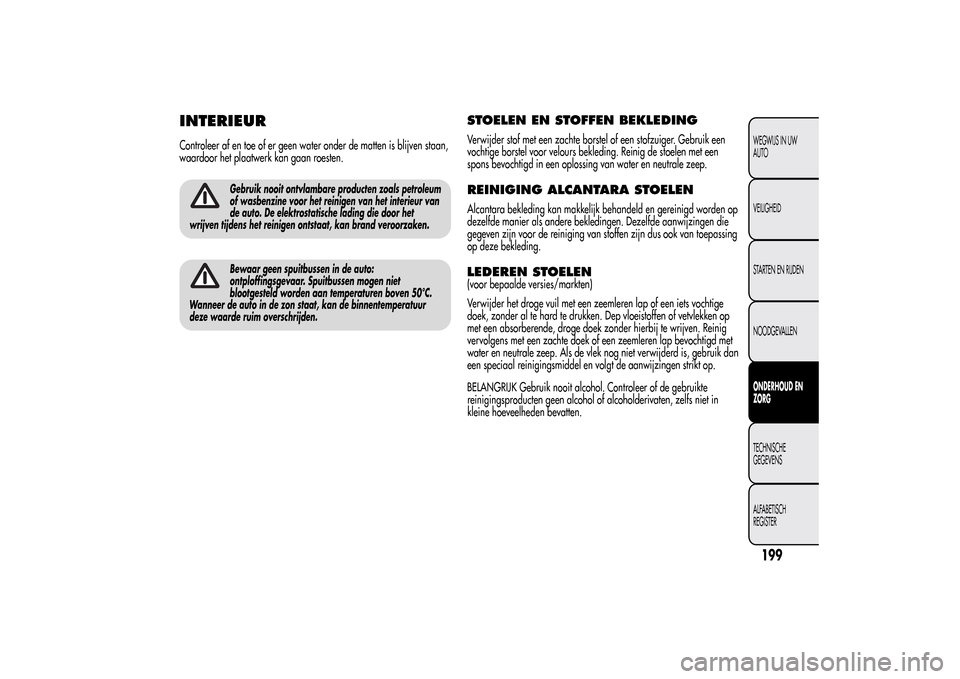

INTERIEURControleer af en toe of er geen water onder de matten is blijven staan,
waardoor het plaatwerk kan gaan roesten.
Gebruik nooit ontvlambare producten zoals petroleum
of wasbenzine voor het reinigen van het interieur van
de auto. De elektrostatische lading die door het
wrijven tijdens het reinigen ontstaat, kan brand veroorzaken.Bewaar geen spuitbussen in de auto:
ontploffingsgevaar. Spuitbussen mogen niet
blootgesteld worden aan temperaturen boven 50°C.
Wanneer de auto in de zon staat, kan de binnentemperatuur
deze waarde ruim overschrijden.
STOELEN EN STOFFEN BEKLEDINGVerwijder stof met een zachte borstel of een stofzuiger. Gebruik een
vochtige borstel voor velours bekleding. Reinig de stoelen met een
spons bevochtigd in een oplossing van water en neutrale zeep.REINIGING ALCANTARA STOELENAlcantara bekleding kan makkelijk behandeld en gereinigd worden op
dezelfde manier als andere bekledingen. Dezelfde aanwijzingen die
gegeven zijn voor de reiniging van stoffen zijn dus ook van toepassing
op deze bekleding.LEDEREN STOELEN(voor bepaalde versies/markten)
Verwijder het droge vuil met een zeemleren lap of een iets vochtige
doek, zonder al te hard te drukken. Dep vloeistoffen of vetvlekken op
met een absorberende, droge doek zonder hierbij te wrijven. Reinig
vervolgens met een zachte doek of een zeemleren lap bevochtigd met
water en neutrale zeep. Als de vlek nog niet verwijderd is, gebruik dan
een speciaal reinigingsmiddel en volgt de aanwijzingen strikt op.
BELANGRIJK Gebruik nooit alcohol. Controleer of de gebruikte
reinigingsproducten geen alcohol of alcoholderivaten, zelfs niet in
kleine hoeveelheden bevatten.
199WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

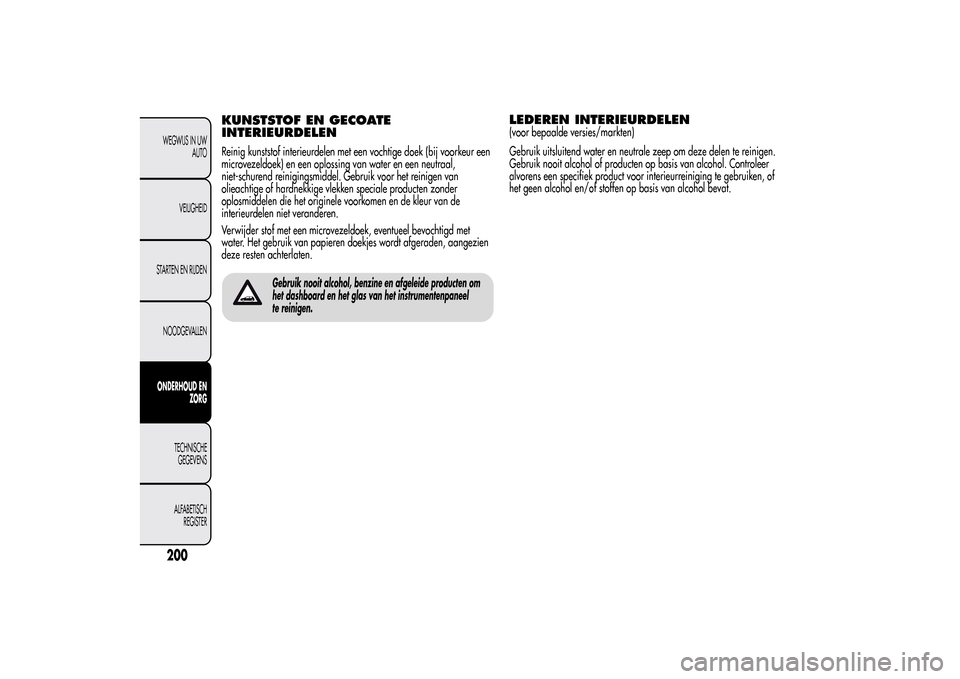

KUNSTSTOF EN GECOATE
INTERIEURDELENReinig kunststof interieurdelen met een vochtige doek (bij voorkeur een
microvezeldoek) en een oplossing van water en een neutraal,
niet-schurend reinigingsmiddel. Gebruik voor het reinigen van
olieachtige of hardnekkige vlekken speciale producten zonder
oplosmiddelen die het originele voorkomen en de kleur van de
interieurdelen niet veranderen.
Verwijder stof met een microvezeldoek, eventueel bevochtigd met
water. Het gebruik van papieren doekjes wordt afgeraden, aangezien
deze resten achterlaten.
LEDEREN INTERIEURDELEN(voor bepaalde versies/markten)
Gebruik uitsluitend water en neutrale zeep om deze delen te reinigen.
Gebruik nooit alcohol of producten op basis van alcohol. Controleer
alvorens een specifiek product voor interieurreiniging te gebruiken, of
het geen alcohol en/of stoffen op basis van alcohol bevat.
200WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Gebruik nooit alcohol, benzine en afgeleide producten om
het dashboard en het glas van het instrumentenpaneel
te reinigen.

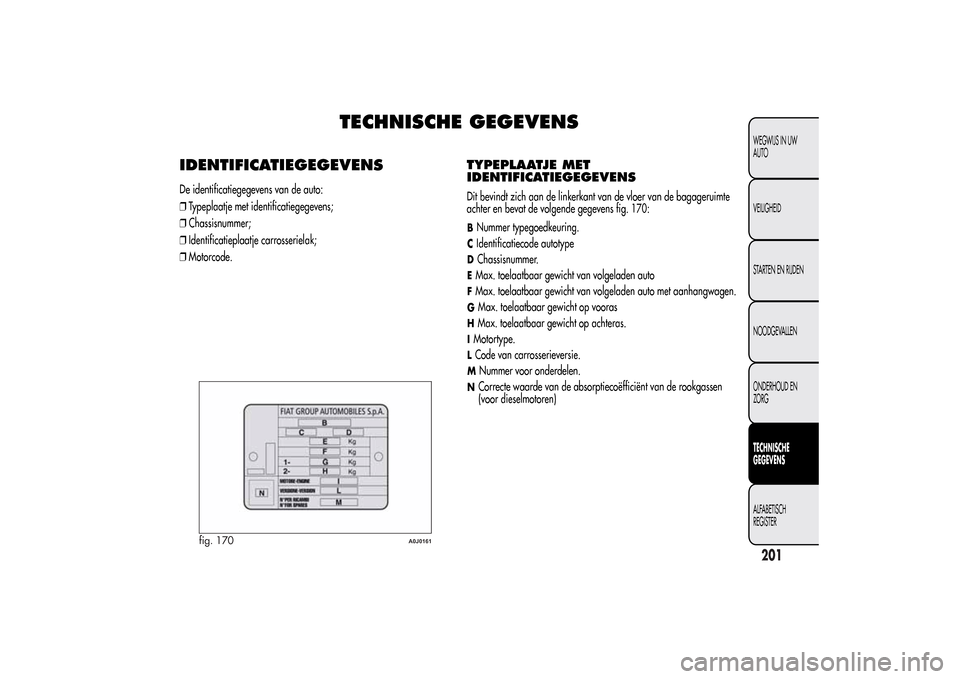

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENSDe identificatiegegevens van de auto:
❒Typeplaatje met identificatiegegevens;
❒Chassisnummer;
❒Identificatieplaatje carrosserielak;
❒Motorcode.
TYPEPLAATJE MET
IDENTIFICATIEGEGEVENSDit bevindt zich aan de linkerkant van de vloer van de bagageruimte
achter en bevat de volgende gegevens fig. 170:BNummer typegoedkeuring.CIdentificatiecode autotypeDChassisnummer.EMax. toelaatbaar gewicht van volgeladen autoFMax. toelaatbaar gewicht van volgeladen auto met aanhangwagen.GMax. toelaatbaar gewicht op voorasHMax. toelaatbaar gewicht op achteras.IMotortype.LCode van carrosserieversie.M
Nummer voor onderdelen.
NCorrecte waarde van de absorptiecoëfficiënt van de rookgassen
(voor dieselmotoren)
fig. 170
A0J0161
201WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

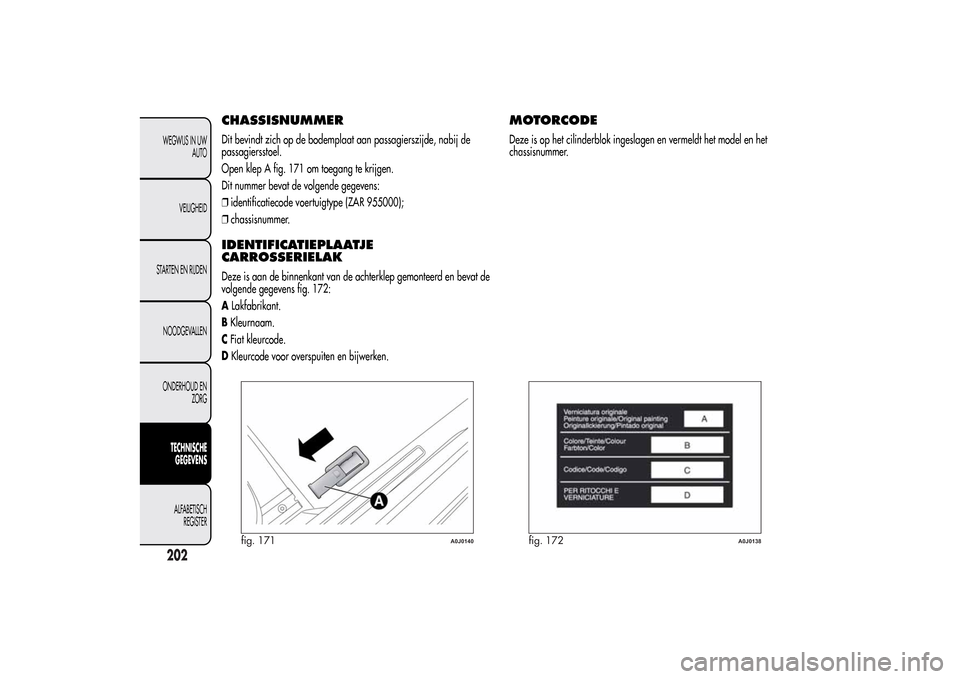

CHASSISNUMMERDit bevindt zich op de bodemplaat aan passagierszijde, nabij de
passagiersstoel.
Open klep A fig. 171 om toegang te krijgen.
Dit nummer bevat de volgende gegevens:
❒identificatiecode voertuigtype (ZAR 955000);
❒chassisnummer.IDENTIFICATIEPLAATJE
CARROSSERIELAKDeze is aan de binnenkant van de achterklep gemonteerd en bevat de
volgende gegevens fig. 172:
ALakfabrikant.
BKleurnaam.
CFiat kleurcode.
DKleurcode voor overspuiten en bijwerken.
MOTORCODEDeze is op het cilinderblok ingeslagen en vermeldt het model en het
chassisnummer.
fig. 171
A0J0140
fig. 172
A0J0138
202WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

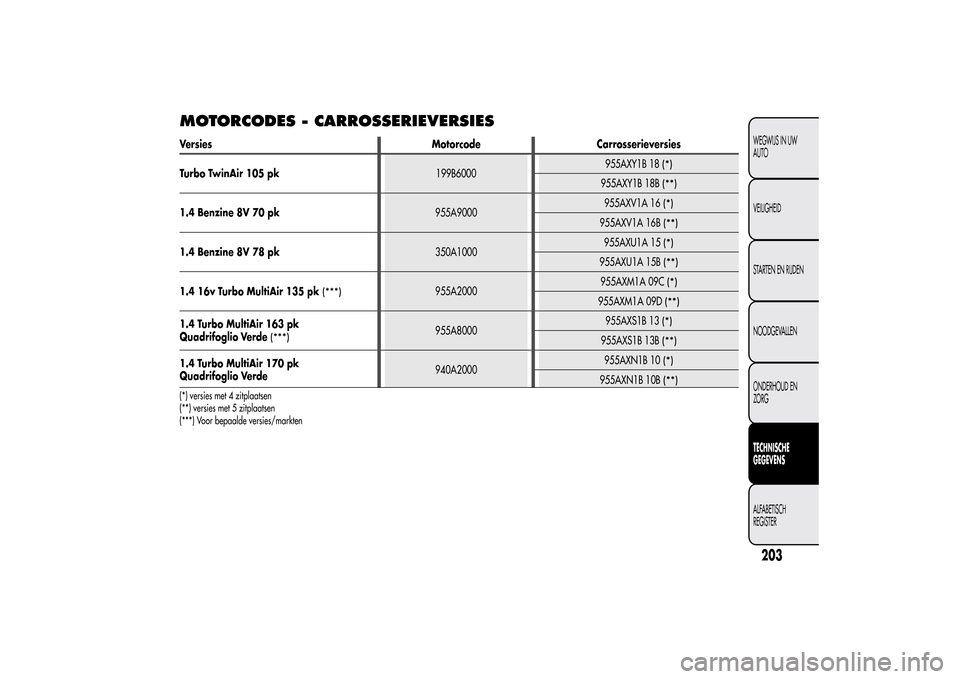

MOTORCODES - CARROSSERIEVERSIESVersies Motorcode Carrosserieversies
Turbo TwinAir 105 pk199B6000955AXY1B 18
(*)
955AXY1B 18B
(**)
1.4 Benzine 8V 70 pk955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Benzine 8V 78 pk350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 16v Turbo MultiAir 135 pk
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo MultiAir 163 pk
Quadrifoglio Verde
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
(*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
(***) Voor bepaalde versies/markten
203WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

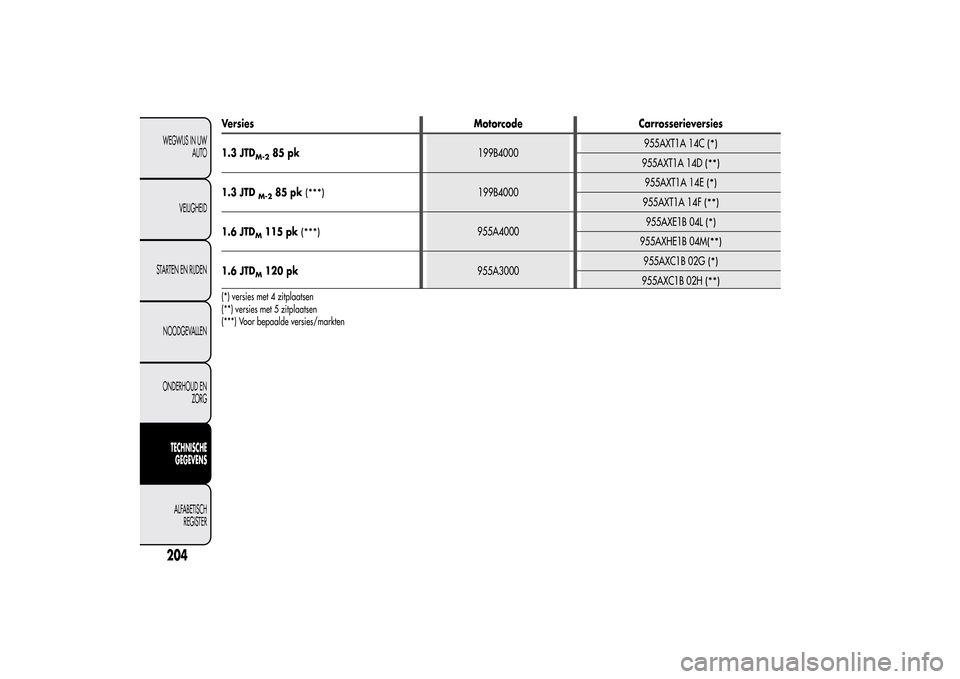

Versies Motorcode Carrosserieversies
1.3 JTD
M-2
85 pk199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
1.3 JTD
M-2
85 pk
(***)
199B4000955AXT1A 14E
(*)
955AXT1A 14F
(**)
1.6 JTD
M115 pk
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120 pk955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(*) versies met 4 zitplaatsen
(**) versies met 5 zitplaatsen
(***) Voor bepaalde versies/markten
204WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

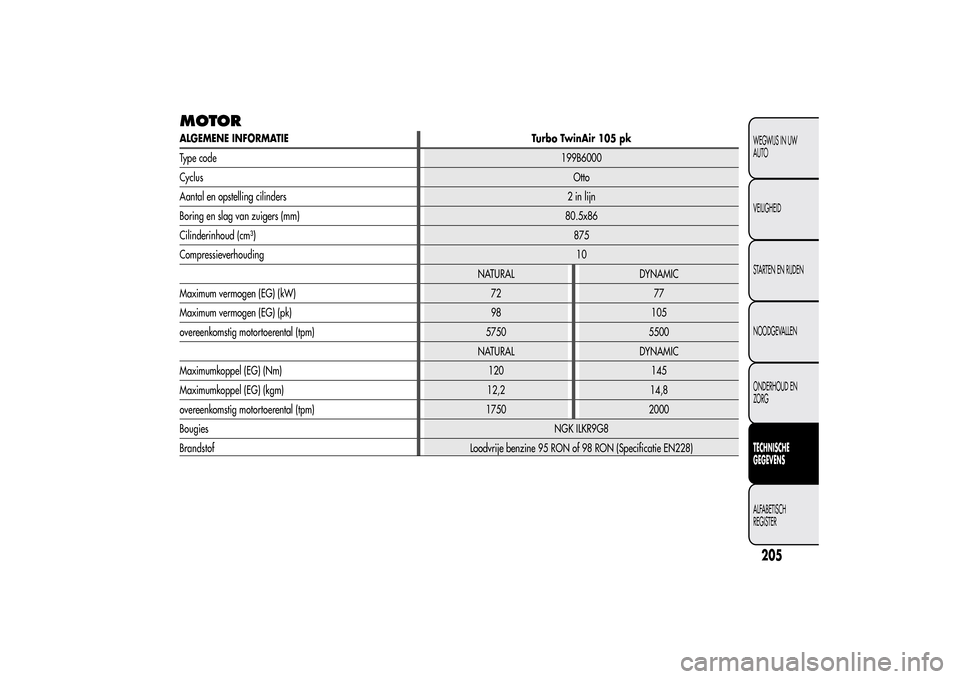

MOTORALGEMENE INFORMATIE Turbo TwinAir 105 pk
Type code199B6000
CyclusOtto
Aantal en opstelling cilinders 2 in lijn
Boring en slag van zuigers (mm) 80.5x86
Cilinderinhoud (cm³)875
Compressieverhouding10
NATURAL DYNAMIC
Maximum vermogen (EG) (kW) 72 77
Maximum vermogen (EG) (pk) 98 105
overeenkomstig motortoerental (tpm) 5750 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 120 145
Maximumkoppel (EG) (kgm) 12,2 14,8
overeenkomstig motortoerental (tpm) 1750 2000
BougiesNGK ILKR9G8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN228)
205WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

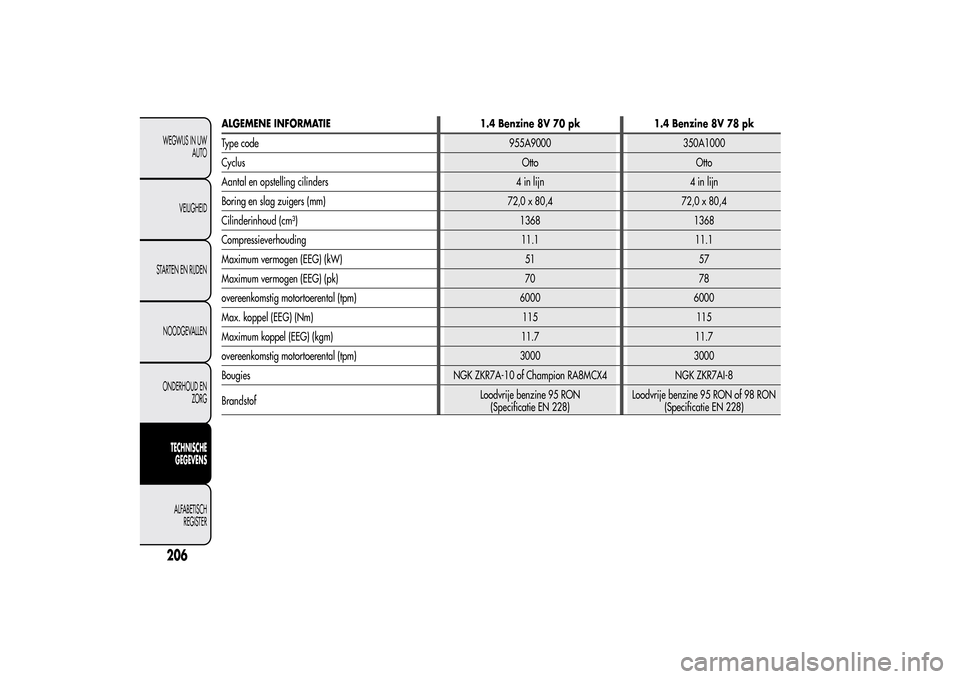

ALGEMENE INFORMATIE 1.4 Benzine 8V 70 pk 1.4 Benzine 8V 78 pk
Type code 955A9000 350A1000
Cyclus Otto Otto
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 72,0 x 80,4 72,0 x 80,4
Cilinderinhoud (cm³) 1368 1368
Compressieverhouding 11.1 11.1
Maximum vermogen (EEG) (kW) 51 57
Maximum vermogen (EEG) (pk) 70 78
overeenkomstig motortoerental (tpm) 6000 6000
Max. koppel (EEG) (Nm) 115 115
Maximum koppel (EEG) (kgm) 11.7 11.7
overeenkomstig motortoerental (tpm) 3000 3000
Bougies NGK ZKR7A-10 of Champion RA8MCX4 NGK ZKR7AI-8
BrandstofLoodvrije benzine 95 RON
(Specificatie EN 228)Loodvrije benzine 95 RON of 98 RON
(Specificatie EN 228)
206WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
