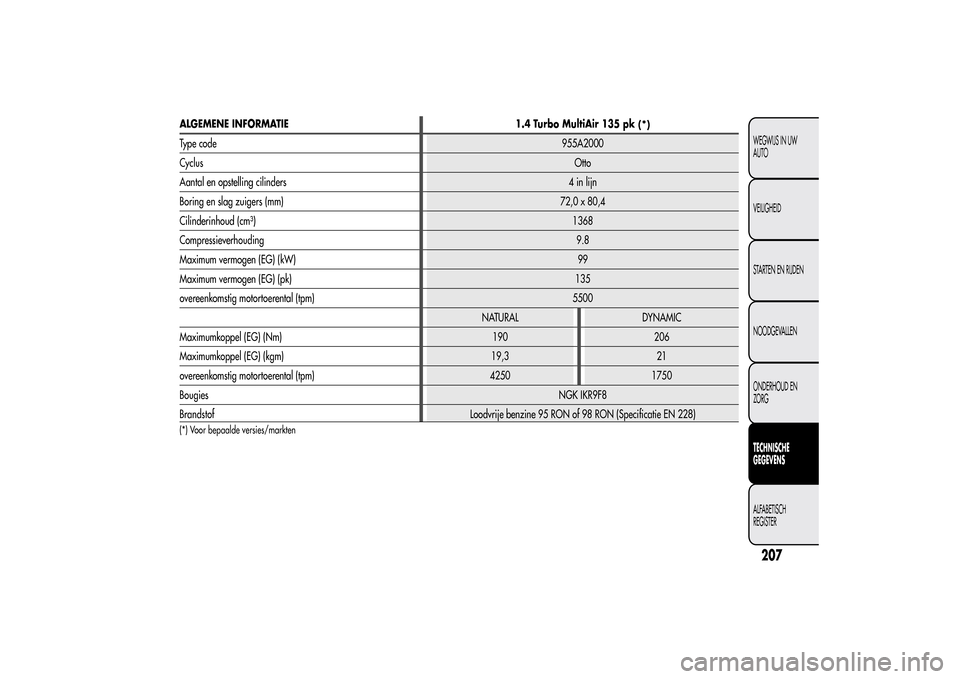

ALGEMENE INFORMATIE
1.4 Turbo MultiAir 135 pk
(*)
Type code955A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW) 99
Maximum vermogen (EG) (pk)135
overeenkomstig motortoerental (tpm) 5500
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 190 206
Maximumkoppel (EG) (kgm) 19,3 21
overeenkomstig motortoerental (tpm) 4250 1750
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)(*) Voor bepaalde versies/markten
207WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

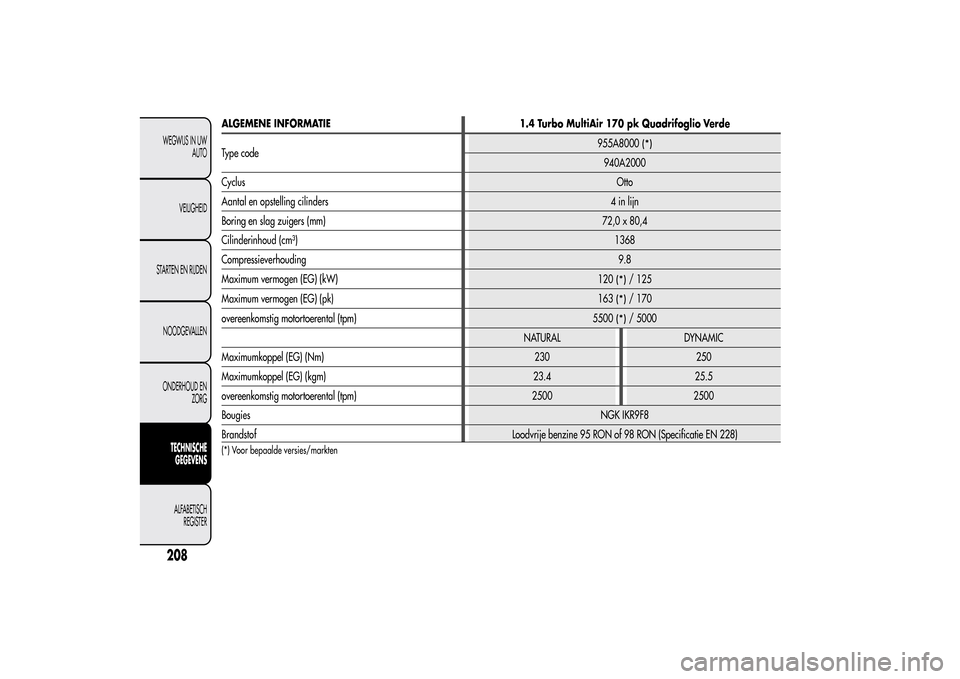

ALGEMENE INFORMATIE 1.4 Turbo MultiAir 170 pk Quadrifoglio Verde
Type code955A8000
(*)
940A2000
CyclusOtto
Aantal en opstelling cilinders4inlijn
Boring en slag zuigers (mm) 72,0 x 80,4
Cilinderinhoud (cm³)1368
Compressieverhouding9.8
Maximum vermogen (EG) (kW)
120
(*)
/ 125
Maximum vermogen (EG) (pk)
163
(*)
/ 170
overeenkomstig motortoerental (tpm)
5500
(*)
/ 5000
NATURAL DYNAMIC
Maximumkoppel (EG) (Nm) 230 250
Maximumkoppel (EG) (kgm) 23.4 25.5
overeenkomstig motortoerental (tpm) 2500 2500
BougiesNGK IKR9F8
Brandstof Loodvrije benzine 95 RON of 98 RON (Specificatie EN 228)
(*) Voor bepaalde versies/markten
208WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

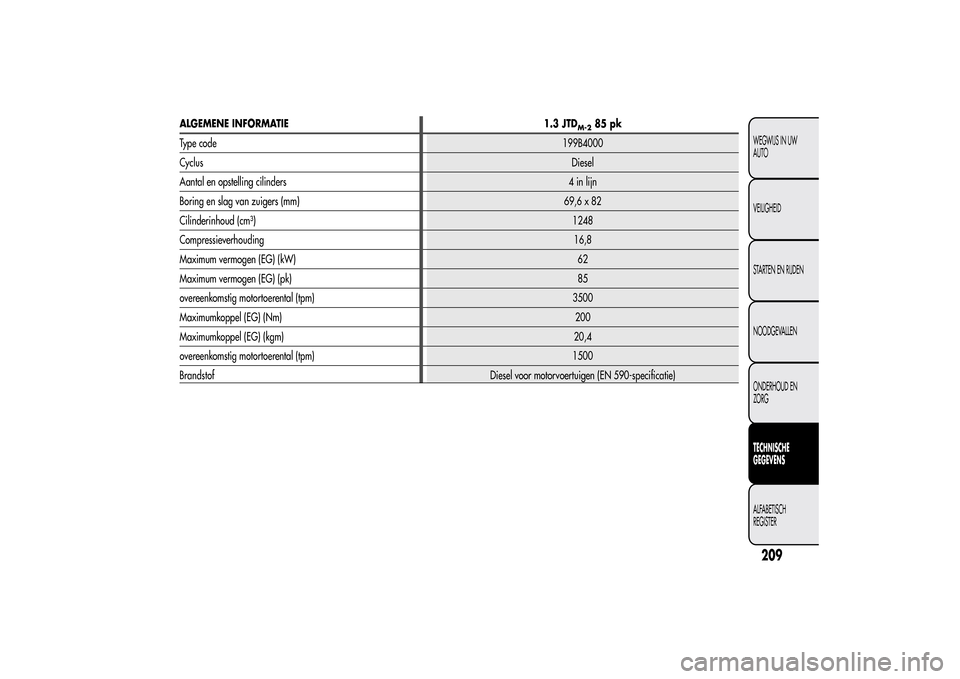

ALGEMENE INFORMATIE 1.3 JTD
M-2
85 pk
Type code199B4000
CyclusDiesel
Aantal en opstelling cilinders4inlijn
Boring en slag van zuigers (mm) 69,6 x 82
Cilinderinhoud (cm³)1248
Compressieverhouding16,8
Maximum vermogen (EG) (kW) 62
Maximum vermogen (EG) (pk)85
overeenkomstig motortoerental (tpm) 3500
Maximumkoppel (EG) (Nm)200
Maximumkoppel (EG) (kgm)20,4
overeenkomstig motortoerental (tpm) 1500
Brandstof Diesel voor motorvoertuigen (EN 590-specificatie)
209WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

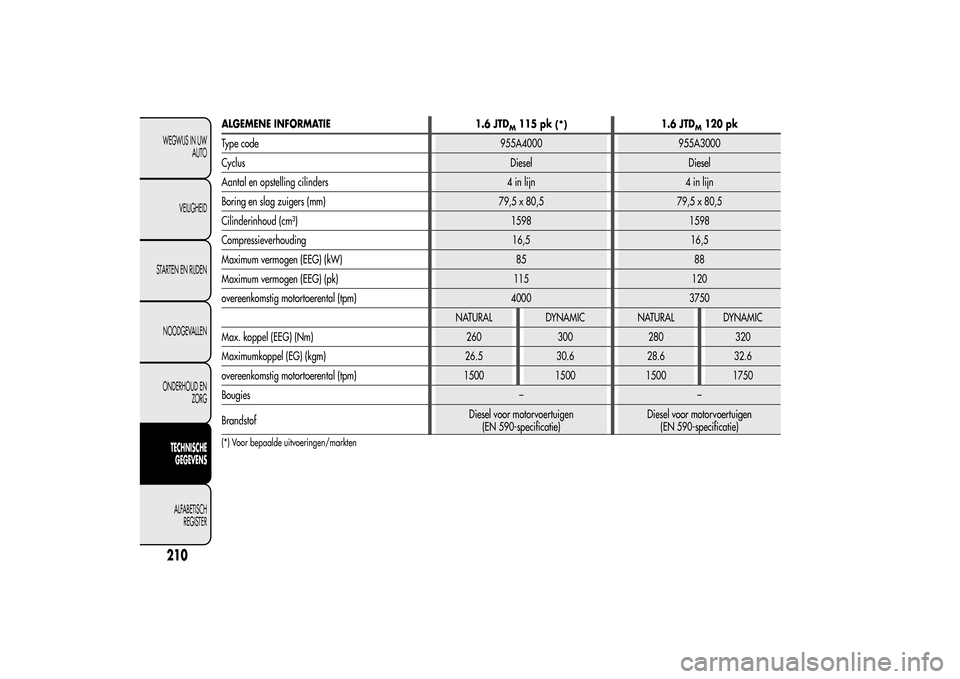

ALGEMENE INFORMATIE
1.6 JTD
M115 pk
(*)
1.6 JTD
M120 pk
Type code 955A4000 955A3000
Cyclus Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 79,5 x 80,5 79,5 x 80,5
Cilinderinhoud (cm³) 1598 1598
Compressieverhouding 16,5 16,5
Maximum vermogen (EEG) (kW) 85 88
Maximum vermogen (EEG) (pk) 115 120
overeenkomstig motortoerental (tpm) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Max. koppel (EEG) (Nm) 260 300 280 320
Maximumkoppel (EG) (kgm) 26.5 30.6 28.6 32.6
overeenkomstig motortoerental (tpm) 1500 1500 1500 1750
Bougies – –
BrandstofDiesel voor motorvoertuigen
(EN 590-specificatie)Diesel voor motorvoertuigen
(EN 590-specificatie)
(*) Voor bepaalde uitvoeringen/markten
210WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

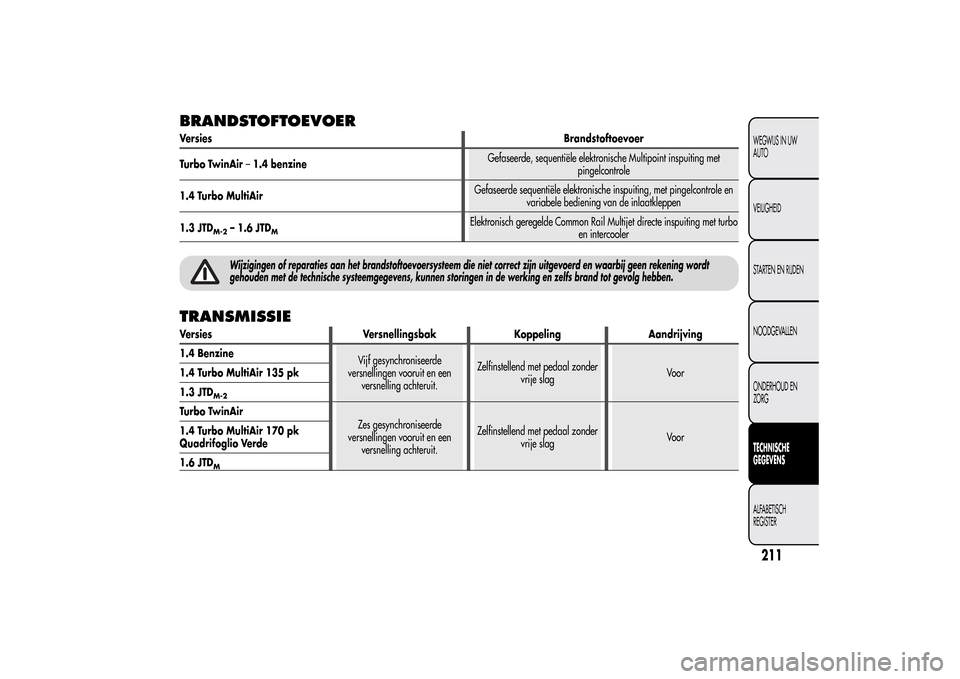

BRANDSTOFTOEVOERVersiesBrandstoftoevoer
Turbo TwinAir–1.4 benzineGefaseerde, sequentiële elektronische Multipoint inspuiting met
pingelcontrole
1.4 Turbo MultiAirGefaseerde sequentiële elektronische inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.3 JTD
M-2
– 1.6 JTD
M
Elektronisch geregelde Common Rail Multijet directe inspuiting met turbo
en intercooler
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen rekening wordt
gehouden met de technische systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
TRANSMISSIEVersies Versnellingsbak Koppeling Aandrijving
1.4 Benzine
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 135 pk
1.3 JTD
M-2
Turbo TwinAir
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal zonder
vrije slagVoor 1.4 Turbo MultiAir 170 pk
Quadrifoglio Verde
1.6 JTD
M
211WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

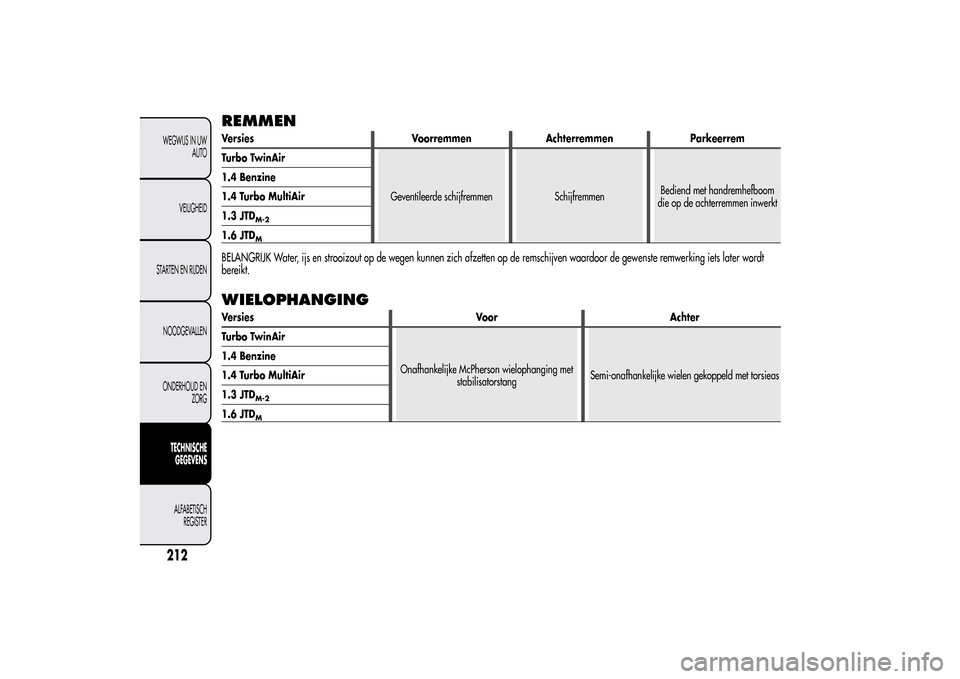

REMMENVersies Voorremmen Achterremmen Parkeerrem
Turbo TwinAir
Geventileerde schijfremmen SchijfremmenBediend met handremhefboom
die op de achterremmen inwerkt 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking iets later wordt
bereikt.WIELOPHANGINGVersies Voor Achter
Turbo TwinAir
Onafhankelijke McPherson wielophanging met
stabilisatorstangSemi-onafhankelijke wielen gekoppeld met torsieas 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
212WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

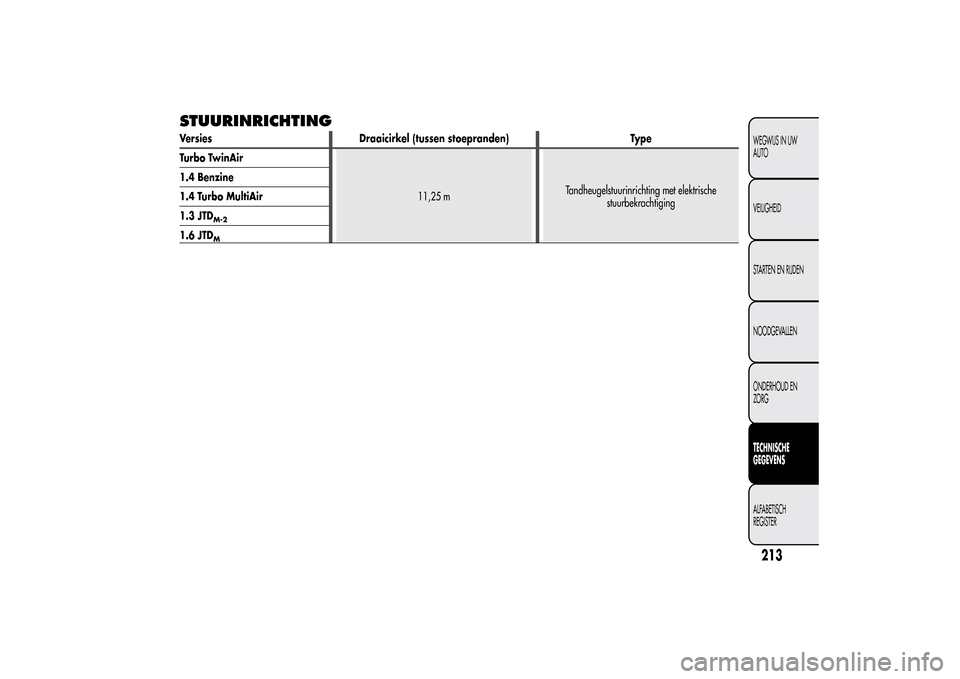

STUURINRICHTINGVersies Draaicirkel (tussen stoepranden) Type
Turbo TwinAir
11,25 mTandheugelstuurinrichting met elektrische
stuurbekrachtiging 1.4 Benzine
1.4 Turbo MultiAir
1.3 JTD
M-2
1.6 JTD
M
213WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

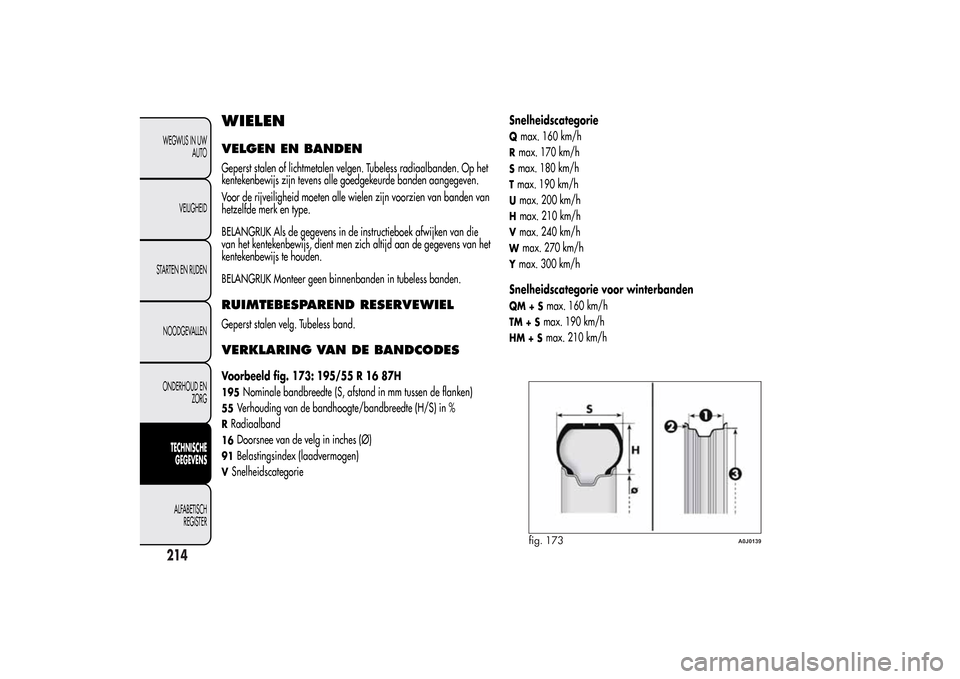

WIELENVELGEN EN BANDENGeperst stalen of lichtmetalen velgen. Tubeless radiaalbanden. Op het
kentekenbewijs zijn tevens alle goedgekeurde banden aangegeven.
Voor de rijveiligheid moeten alle wielen zijn voorzien van banden van
hetzelfde merk en type.
BELANGRIJK Als de gegevens in de instructieboek afwijken van die
van het kentekenbewijs, dient men zich altijd aan de gegevens van het
kentekenbewijs te houden.
BELANGRIJK Monteer geen binnenbanden in tubeless banden.RUIMTEBESPAREND RESERVEWIELGeperst stalen velg. Tubeless band.VERKLARING VAN DE BANDCODESVoorbeeld fig. 173: 195/55 R 16 87H195
Nominale bandbreedte (S, afstand in mm tussen de flanken)
55
Verhouding van de bandhoogte/bandbreedte (H/S) in %
RRadiaalband16
Doorsnee van de velg in inches (Ø)
91
Belastingsindex (laadvermogen)
VSnelheidscategorieSnelheidscategorie
Qmax. 160 km/hRmax. 170 km/hSmax. 180 km/hTmax. 190 km/hUmax. 200 km/hHmax. 210 km/hVmax. 240 km/hW
max. 270 km/h
Ymax. 300 km/h
Snelheidscategorie voor winterbandenQM+S
max. 160 km/h
TM+S
max. 190 km/h
HM+S
max. 210 km/h
fig. 173
A0J0139
214WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

Belastingsindex (laadvermogen)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
VERKLARING VAN DE VELGCODESVoorbeeld fig. 173:6Jx15H2ET406velgdoorsnee in inches (1).Jvelgschouder (deel aan de zijkanten waarop de bandhiel rust) (2).15
nominale velgdiameter in inch (komt overeen met de diameter van
de te monteren band) (3 = Ø).
H2
vorm en aantal "humps" (vorm van de velgrand die de hiel van de
tubeless band op zijn plaats houdt).
ET 40
wielbolling (afstand tussen het montagevlak van de velg op de
naaf en het hart van de velg).
215WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER

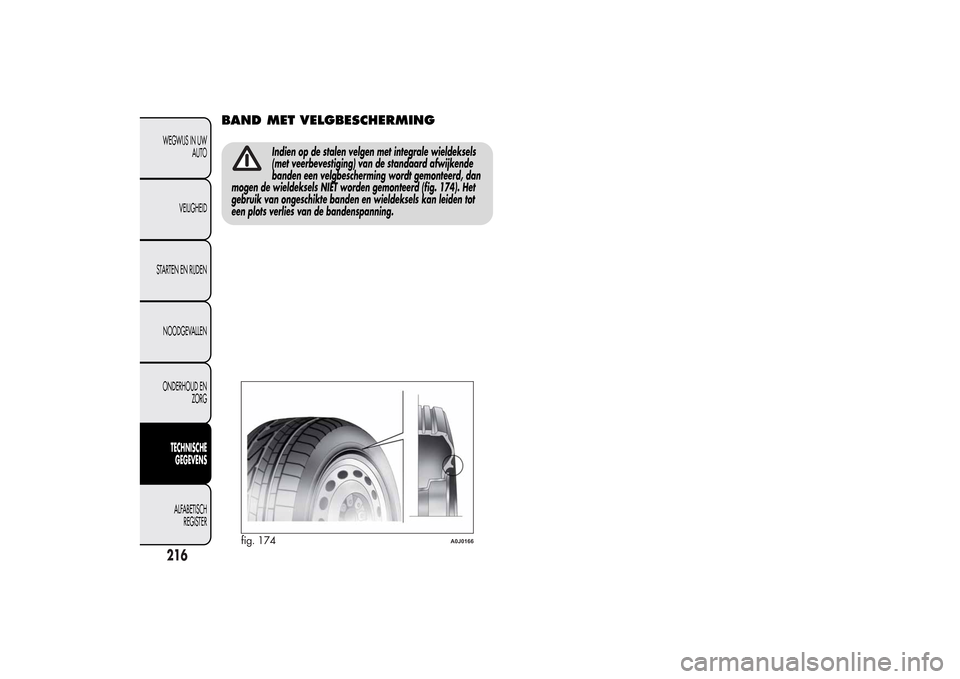

BAND MET VELGBESCHERMING
Indien op de stalen velgen met integrale wieldeksels
(met veerbevestiging) van de standaard afwijkende
banden een velgbescherming wordt gemonteerd, dan
mogen de wieldeksels NIET worden gemonteerd (fig. 174). Het
gebruik van ongeschikte banden en wieldeksels kan leiden tot
een plots verlies van de bandenspanning.
fig. 174
A0J0166
