Alfa Romeo MiTo 2014 Handleiding (in Dutch)

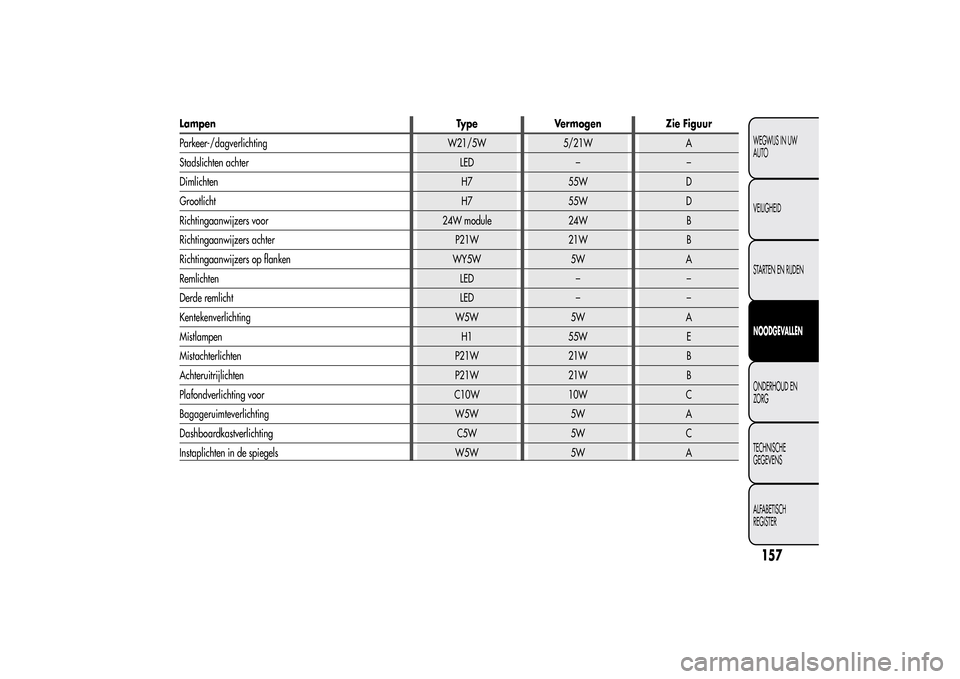

Lampen Type Vermogen Zie Figuur
Parkeer-/dagverlichting W21/5W 5/21W A
Stadslichten achter LED – –
Dimlichten H7 55W D
Grootlicht H7 55W D
Richtingaanwijzers voor 24W module 24W B
Richtingaanwijzers achter P21W 21W B
Richtingaanwijzers op flanken WY5W 5W A
Remlichten LED – –
Derde remlicht LED – –
Kentekenverlichting W5W 5W A
Mistlampen H1 55W E
Mistachterlichten P21W 21W B
Achteruitrijlichten P21W 21W B
Plafondverlichting voor C10W 10W C
Bagageruimteverlichting W5W 5W A
Dashboardkastverlichting C5W 5W C
Instaplichten in de spiegels W5W 5W A
157WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

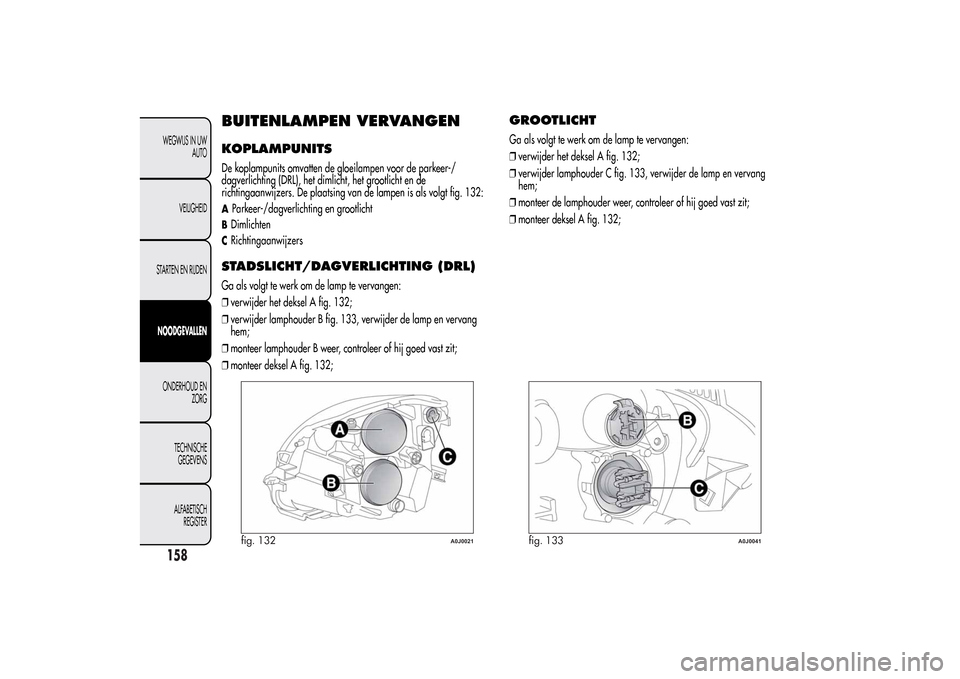

BUITENLAMPEN VERVANGENKOPLAMPUNITSDe koplampunits omvatten de gloeilampen voor de parkeer-/
dagverlichting (DRL), het dimlicht, het grootlicht en de
richtingaanwijzers. De plaatsing van de lampen is als volgt fig. 132:AParkeer-/dagverlichting en grootlichtBDimlichtenCRichtingaanwijzersSTADSLICHT/DAGVERLICHTING (DRL)Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel A fig. 132;
❒verwijder lamphouder B fig. 133, verwijder de lamp en vervang
hem;
❒monteer lamphouder B weer, controleer of hij goed vast zit;
❒monteer deksel A fig. 132;
GROOTLICHTGa als volgt te werk om de lamp te vervangen:
❒verwijder het deksel A fig. 132;
❒verwijder lamphouder C fig. 133, verwijder de lamp en vervang
hem;
❒monteer de lamphouder weer, controleer of hij goed vast zit;
❒monteer deksel A fig. 132;
fig. 132
A0J0021
fig. 133
A0J0041
158WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

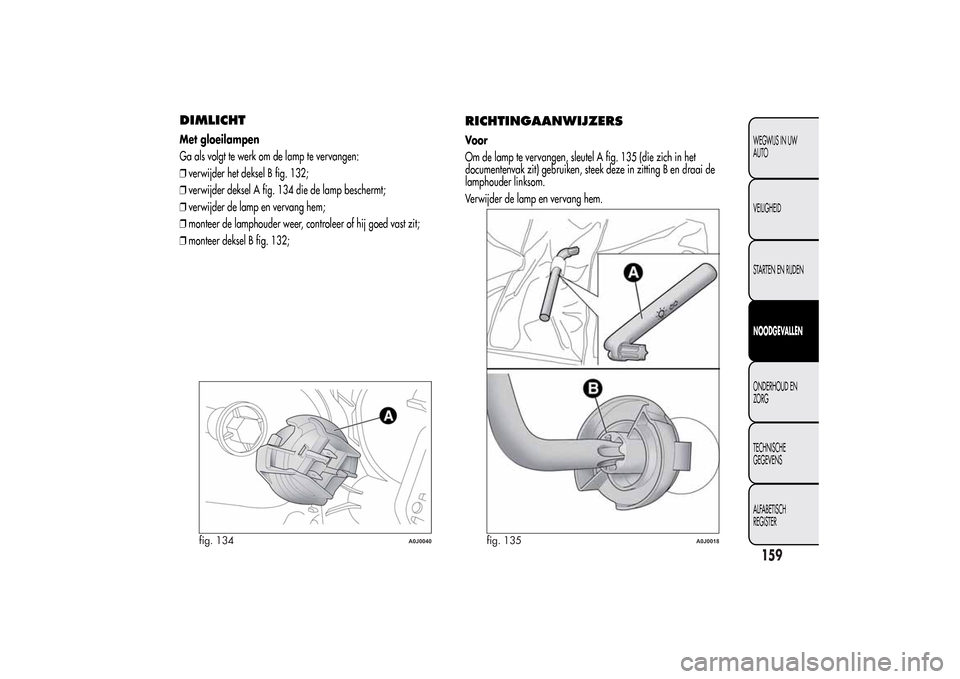

DIMLICHTMet gloeilampen
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 132;
❒verwijder deksel A fig. 134 die de lamp beschermt;
❒verwijder de lamp en vervang hem;
❒monteer de lamphouder weer, controleer of hij goed vast zit;
❒monteer deksel B fig. 132;
RICHTINGAANWIJZERSVoor
Om de lamp te vervangen, sleutel A fig. 135 (die zich in het
documentenvak zit) gebruiken, steek deze in zitting B en draai de
lamphouder linksom.
Verwijder de lamp en vervang hem.
fig. 134
A0J0040
fig. 135
A0J0018
159WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

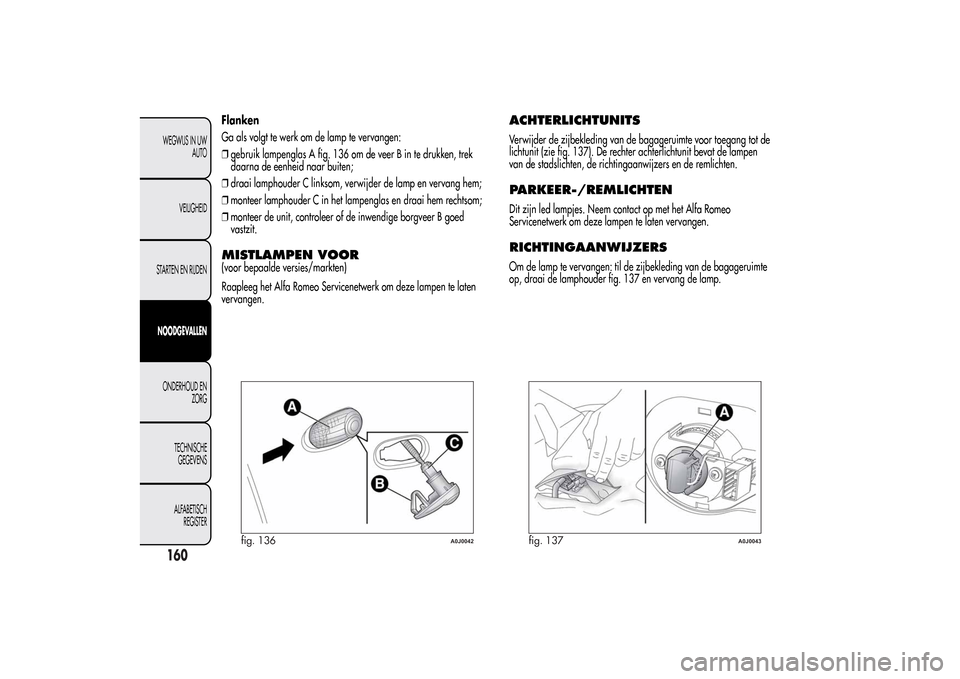

Flanken
Ga als volgt te werk om de lamp te vervangen:
❒gebruik lampenglas A fig. 136 om de veer B in te drukken, trek
daarna de eenheid naar buiten;
❒draai lamphouder C linksom, verwijder de lamp en vervang hem;
❒monteer lamphouder C in het lampenglas en draai hem rechtsom;
❒monteer de unit, controleer of de inwendige borgveer B goed
vastzit.MISTLAMPEN VOOR(voor bepaalde versies/markten)
Raapleeg het Alfa Romeo Servicenetwerk om deze lampen te laten
vervangen.
ACHTERLICHTUNITSVerwijder de zijbekleding van de bagageruimte voor toegang tot de
lichtunit (zie fig. 137). De rechter achterlichtunit bevat de lampen
van de stadslichten, de richtingaanwijzers en de remlichten.PARKEER-/REMLICHTENDit zijn led lampjes. Neem contact op met het Alfa Romeo
Servicenetwerk om deze lampen te laten vervangen.RICHTINGAANWIJZERSOm de lamp te vervangen: til de zijbekleding van de bagageruimte
op, draai de lamphouder fig. 137 en vervang de lamp.
fig. 136
A0J0042
fig. 137
A0J0043
160WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

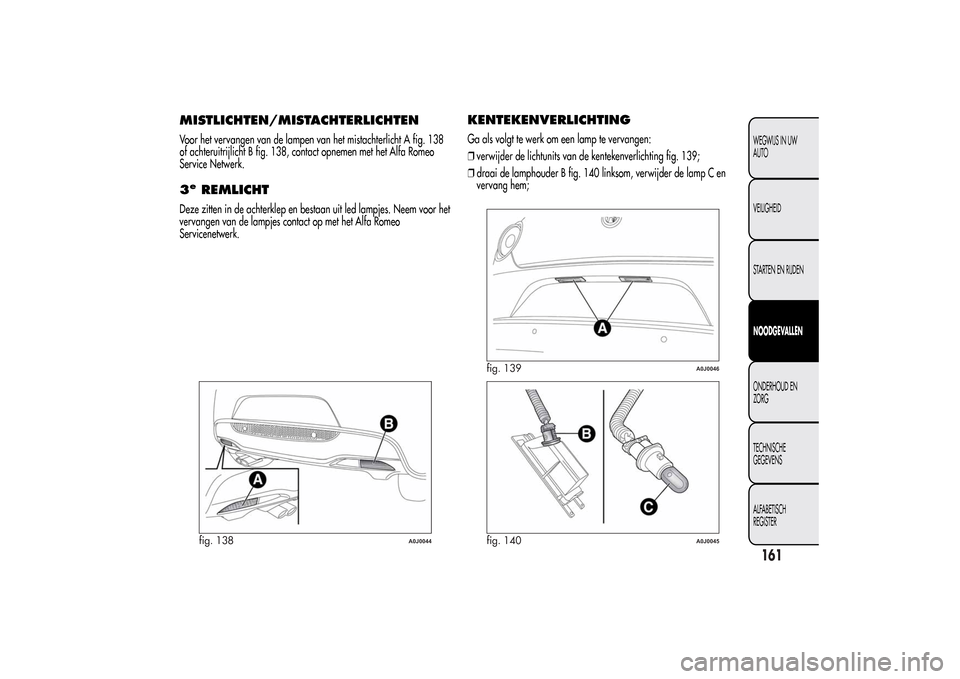

MISTLICHTEN/MISTACHTERLICHTENVoor het vervangen van de lampen van het mistachterlicht A fig. 138
of achteruitrijlicht B fig. 138, contact opnemen met het Alfa Romeo
Service Netwerk.3e
REMLICHT
Deze zitten in de achterklep en bestaan uit led lampjes. Neem voor het
vervangen van de lampjes contact op met het Alfa Romeo
Servicenetwerk.
KENTEKENVERLICHTINGGa als volgt te werk om een lamp te vervangen:
❒verwijder de lichtunits van de kentekenverlichting fig. 139;
❒draai de lamphouder B fig. 140 linksom, verwijder de lamp C en
vervang hem;
fig. 138
A0J0044
fig. 139
A0J0046
fig. 140
A0J0045
161WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

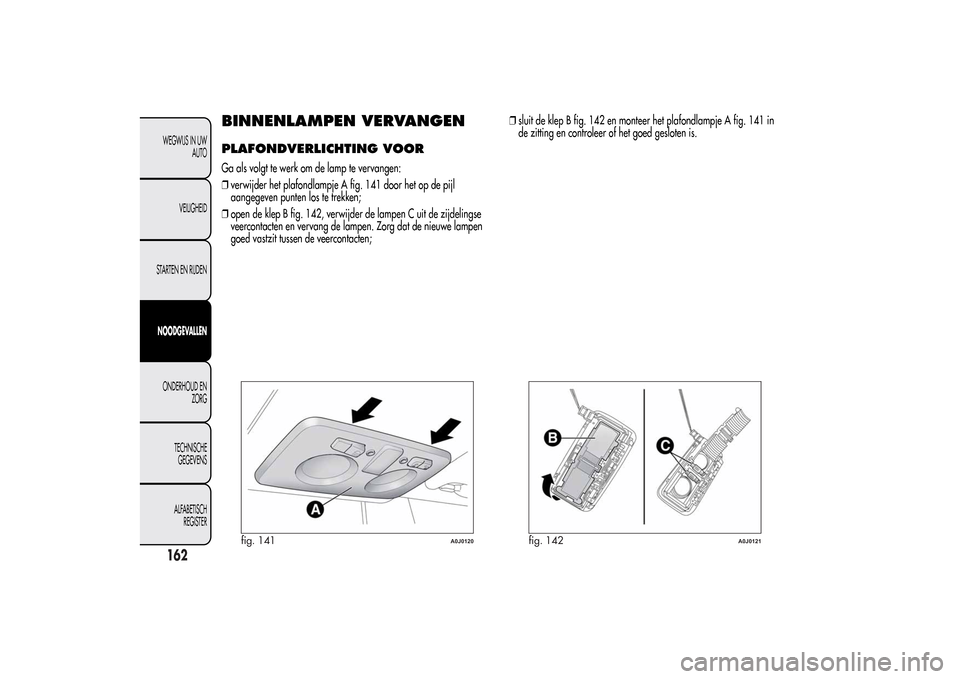

BINNENLAMPEN VERVANGENPLAFONDVERLICHTING VOORGa als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 141 door het op de pijl
aangegeven punten los te trekken;
❒open de klep B fig. 142, verwijder de lampen C uit de zijdelingse
veercontacten en vervang de lampen. Zorg dat de nieuwe lampen
goed vastzit tussen de veercontacten;❒sluit de klep B fig. 142 en monteer het plafondlampje A fig. 141 in
de zitting en controleer of het goed gesloten is.
fig. 141
A0J0120
fig. 142
A0J0121
162WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

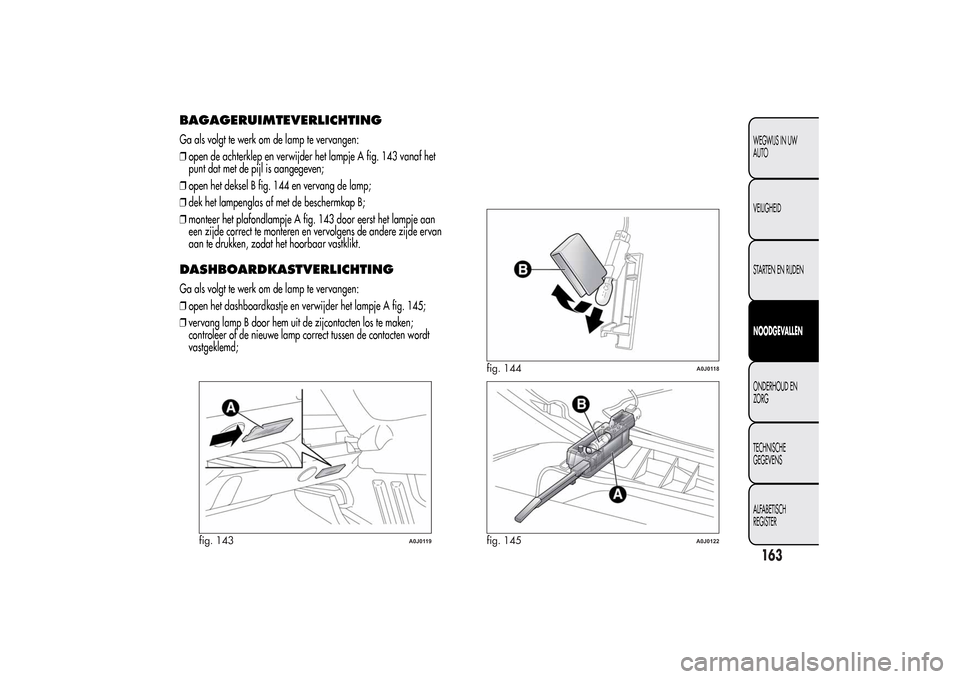

BAGAGERUIMTEVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open de achterklep en verwijder het lampje A fig. 143 vanaf het
punt dat met de pijl is aangegeven;
❒open het deksel B fig. 144 en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A fig. 143 door eerst het lampje aan
een zijde correct te monteren en vervolgens de andere zijde ervan
aan te drukken, zodat het hoorbaar vastklikt.DASHBOARDKASTVERLICHTINGGa als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het lampje A fig. 145;
❒vervang lamp B door hem uit de zijcontacten los te maken;
controleer of de nieuwe lamp correct tussen de contacten wordt
vastgeklemd;
fig. 143
A0J0119
fig. 144
A0J0118
fig. 145
A0J0122
163WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

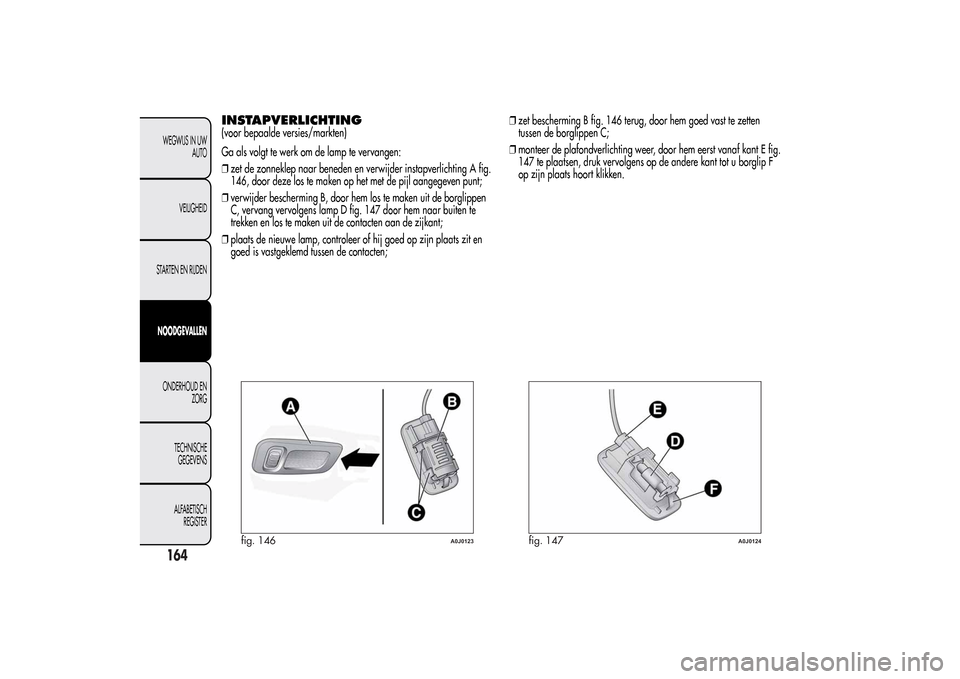

INSTAPVERLICHTING(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te vervangen:
❒zet de zonneklep naar beneden en verwijder instapverlichting A fig.
146, door deze los te maken op het met de pijl aangegeven punt;
❒verwijder bescherming B, door hem los te maken uit de borglippen
C, vervang vervolgens lamp D fig. 147 door hem naar buiten te
trekken en los te maken uit de contacten aan de zijkant;
❒plaats de nieuwe lamp, controleer of hij goed op zijn plaats zit en
goed is vastgeklemd tussen de contacten;❒zet bescherming B fig. 146 terug, door hem goed vast te zetten
tussen de borglippen C;
❒monteer de plafondverlichting weer, door hem eerst vanaf kant E fig.
147 te plaatsen, druk vervolgens op de andere kant tot u borglip F
op zijn plaats hoort klikken.
fig. 146
A0J0123
fig. 147
A0J0124
164WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

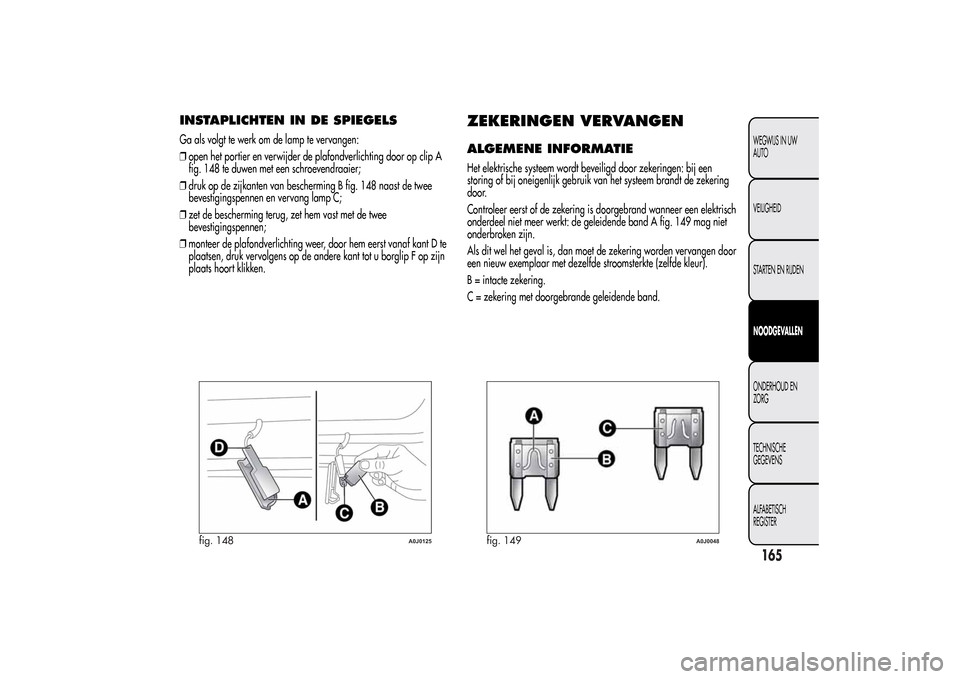

INSTAPLICHTEN IN DE SPIEGELSGa als volgt te werk om de lamp te vervangen:
❒open het portier en verwijder de plafondverlichting door op clip A
fig. 148 te duwen met een schroevendraaier;
❒druk op de zijkanten van bescherming B fig. 148 naast de twee
bevestigingspennen en vervang lamp C;
❒zet de bescherming terug, zet hem vast met de twee
bevestigingspennen;
❒monteer de plafondverlichting weer, door hem eerst vanaf kant D te
plaatsen, druk vervolgens op de andere kant tot u borglip F op zijn
plaats hoort klikken.
ZEKERINGEN VERVANGENALGEMENE INFORMATIEHet elektrische systeem wordt beveiligd door zekeringen: bij een
storing of bij oneigenlijk gebruik van het systeem brandt de zekering
door.
Controleer eerst of de zekering is doorgebrand wanneer een elektrisch
onderdeel niet meer werkt: de geleidende band A fig. 149 mag niet
onderbroken zijn.
Als dit wel het geval is, dan moet de zekering worden vervangen door
een nieuw exemplaar met dezelfde stroomsterkte (zelfde kleur).
B = intacte zekering.
C = zekering met doorgebrande geleidende band.
fig. 148
A0J0125
fig. 149
A0J0048
165WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

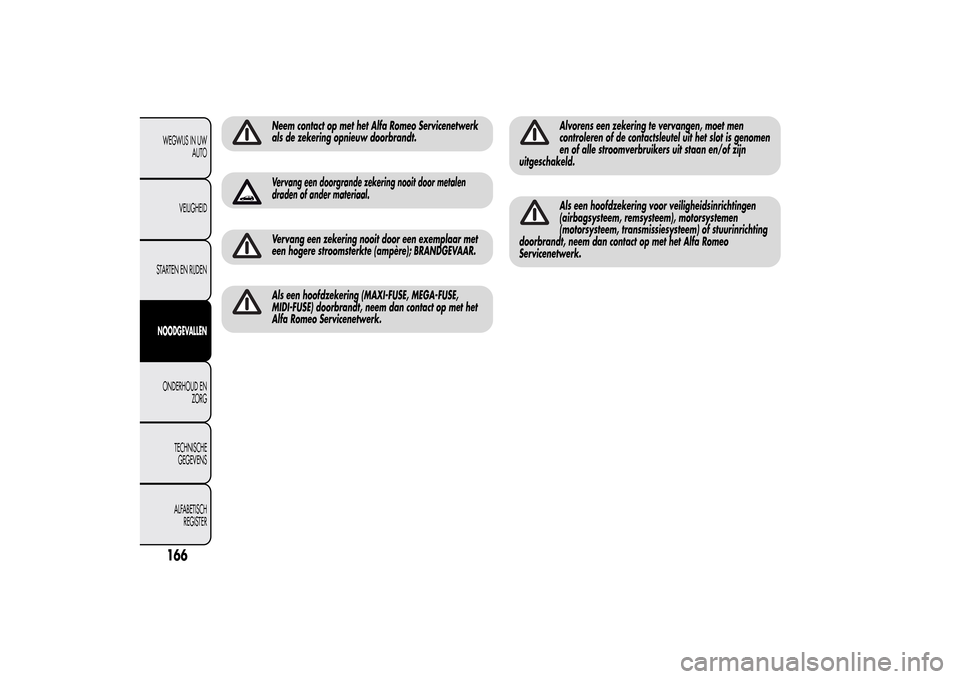

Neem contact op met het Alfa Romeo Servicenetwerk
als de zekering opnieuw doorbrandt.Vervang een doorgrande zekering nooit door metalen
draden of ander materiaal.Vervang een zekering nooit door een exemplaar met
een hogere stroomsterkte (ampère); BRANDGEVAAR.Als een hoofdzekering (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) doorbrandt, neem dan contact op met het
Alfa Romeo Servicenetwerk.
Alvorens een zekering te vervangen, moet men
controleren of de contactsleutel uit het slot is genomen
en of alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.Als een hoofdzekering voor veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of stuurinrichting
doorbrandt, neem dan contact op met het Alfa Romeo
Servicenetwerk.
