Page 7 of 280
WEGWIJS IN UW AUTO
DASHBOARDDe aanwezigheid en de plaats van de bedieningselementen, de instrumenten en de lampjes kunnen variëren afhankelijk van de verschillende
versies.1. Luchtroosters voor ontwaseming van de zijruiten 2. Verstelbare luchtstroomroosters 3. Bedieningshendel buitenverlichting 4. Instrumentenpaneel
5. Bedieningshendel ruitenwissers voor/achter en tripcomputer 6. Autoradio (voor bepaalde uitvoeringen/markten) 7. Verstelbare luchtroosters
8. Waarschuwingsknipperlichten, knop portiervergrendeling/-ontgrendeling 9. Frontairbag passagierszijde 10. Dashboardkastje
11. Bedieningsorganen voor verwarming/ventilatie/klimaatregeling 12. Versnellingspook 13. "Alfa DNA"-systeem 14. Contactslot 15. Knie-airbag
bestuurderszijde (voor bepaalde versies/markten) 16. Frontairbag bestuurderszijde 17. Cruise control-hendel (voor bepaalde uitvoeringen/markten)
18. Toegangsklepje zekeringenkast 19. Paneel met diverse bedieningsknoppen.
fig. 1
A0J0330
3WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

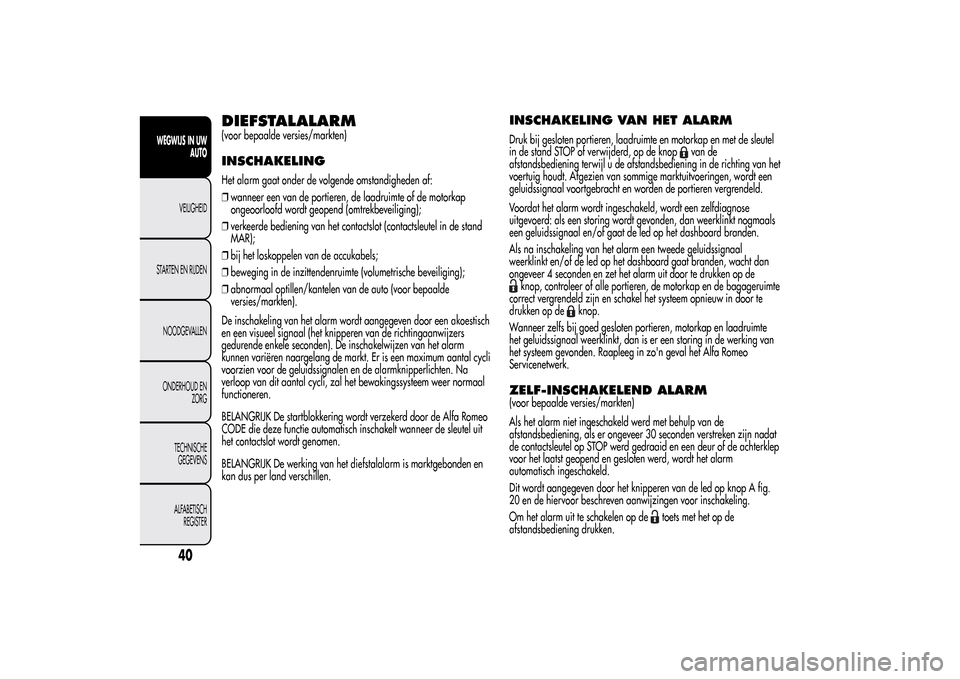

Page 44 of 280
DIEFSTALALARM(voor bepaalde versies/markten)INSCHAKELINGHet alarm gaat onder de volgende omstandigheden af:
❒wanneer een van de portieren, de laadruimte of de motorkap
ongeoorloofd wordt geopend (omtrekbeveiliging);
❒verkeerde bediening van het contactslot (contactsleutel in de stand
MAR);
❒bij het loskoppelen van de accukabels;
❒beweging in de inzittendenruimte (volumetrische beveiliging);
❒abnormaal optillen/kantelen van de auto (voor bepaalde
versies/markten).
De inschakeling van het alarm wordt aangegeven door een akoestisch
en een visueel signaal (het knipperen van de richtingaanwijzers
gedurende enkele seconden). De inschakelwijzen van het alarm
kunnen variëren naargelang de markt. Er is een maximum aantal cycli
voorzien voor de geluidssignalen en de alarmknipperlichten. Na
verloop van dit aantal cycli, zal het bewakingssysteem weer normaal
functioneren.
BELANGRIJK De startblokkering wordt verzekerd door de Alfa Romeo
CODE die deze functie automatisch inschakelt wanneer de sleutel uit
het contactslot wordt genomen.
BELANGRIJK De werking van het diefstalalarm is marktgebonden en
kan dus per land verschillen.
INSCHAKELING VAN HET ALARMDruk bij gesloten portieren, laadruimte en motorkap en met de sleutel
in de stand STOP of verwijderd, op de knop
van de
afstandsbediening terwijl u de afstandsbediening in de richting van het
voertuig houdt. Afgezien van sommige marktuitvoeringen, wordt een
geluidssignaal voortgebracht en worden de portieren vergrendeld.
Voordat het alarm wordt ingeschakeld, wordt een zelfdiagnose
uitgevoerd: als een storing wordt gevonden, dan weerklinkt nogmaals
een geluidssignaal en/of gaat de led op het dashboard branden.
Als na inschakeling van het alarm een tweede geluidssignaal
weerklinkt en/of de led op het dashboard gaat branden, wacht dan
ongeveer 4 seconden en zet het alarm uit door te drukken op de
knop, controleer of alle portieren, de motorkap en de bagageruimte
correct vergrendeld zijn en schakel het systeem opnieuw in door te
drukken op de
knop.
Wanneer zelfs bij goed gesloten portieren, motorkap en laadruimte
het geluidssignaal weerklinkt, dan is er een storing in de werking van
het systeem gevonden. Raapleeg in zo'n geval het Alfa Romeo
Servicenetwerk.
ZELF-INSCHAKELEND ALARM(voor bepaalde versies/markten)
Als het alarm niet ingeschakeld werd met behulp van de
afstandsbediening, als er ongeveer 30 seconden verstreken zijn nadat
de contactsleutel op STOP werd gedraaid en een deur of de achterklep
voor het laatst geopend en gesloten werd, wordt het alarm
automatisch ingeschakeld.
Dit wordt aangegeven door het knipperen van de led op knop A fig.
20 en de hiervoor beschreven aanwijzingen voor inschakeling.
Om het alarm uit te schakelen op de
toets met het op de
afstandsbediening drukken.
40
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

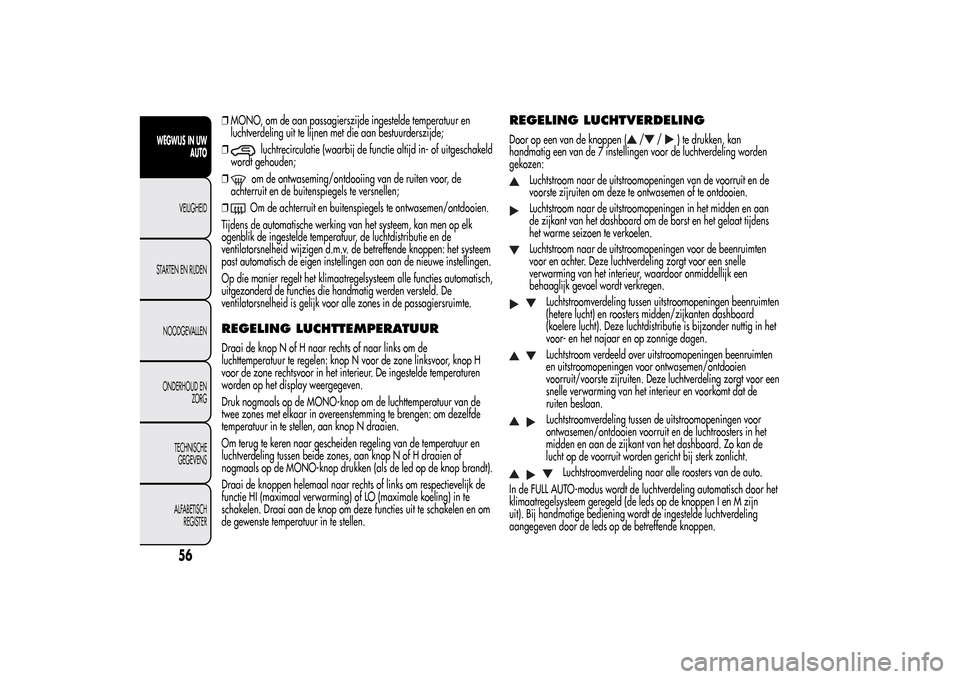

Page 60 of 280
❒MONO, om de aan passagierszijde ingestelde temperatuur en
luchtverdeling uit te lijnen met die aan bestuurderszijde;
❒
luchtrecirculatie (waarbij de functie altijd in- of uitgeschakeld
wordt gehouden;
❒om de ontwaseming/ontdooiing van de ruiten voor, de
achterruit en de buitenspiegels te versnellen;
❒Om de achterruit en buitenspiegels te ontwasemen/ontdooien.
Tijdens de automatische werking van het systeem, kan men op elk
ogenblik de ingestelde temperatuur, de luchtdistributie en de
ventilatorsnelheid wijzigen d.m.v. de betreffende knoppen: het systeem
past automatisch de eigen instellingen aan aan de nieuwe instellingen.
Op die manier regelt het klimaatregelsysteem alle functies automatisch,
uitgezonderd de functies die handmatig werden versteld. De
ventilatorsnelheid is gelijk voor alle zones in de passagiersruimte.
REGELING LUCHTTEMPERATUURDraai de knop N of H naar rechts of naar links om de
luchttemperatuur te regelen: knop N voor de zone linksvoor, knop H
voor de zone rechtsvoor in het interieur. De ingestelde temperaturen
worden op het display weergegeven.
Druk nogmaals op de MONO-knop om de luchttemperatuur van de
twee zones met elkaar in overeenstemming te brengen: om dezelfde
temperatuur in te stellen, aan knop N draaien.
Om terug te keren naar gescheiden regeling van de temperatuur en
luchtverdeling tussen beide zones, aan knop N of H draaien of
nogmaals op de MONO-knop drukken (als de led op de knop brandt).
Draai de knoppen helemaal naar rechts of links om respectievelijk de
functie HI (maximaal verwarming) of LO (maximale koeling) in te
schakelen. Draai aan de knop om deze functies uit te schakelen en om
de gewenste temperatuur in te stellen.
REGELING LUCHTVERDELINGDoor op een van de knoppen (
/
/
) te drukken, kan
handmatig een van de 7 instellingen voor de luchtverdeling worden
gekozen:
Luchtstroom naar de uitstroomopeningen van de voorruit en de
voorste zijruiten om deze te ontwasemen of te ontdooien.Luchtstroom naar de uitstroomopeningen in het midden en aan
de zijkant van het dashboard om de borst en het gelaat tijdens
het warme seizoen te verkoelen.Luchtstroom naar de uitstroomopeningen voor de beenruimten
voor en achter. Deze luchtverdeling zorgt voor een snelle
verwarming van het interieur, waardoor onmiddellijk een
behaaglijk gevoel wordt verkregen.
Luchtstroomverdeling tussen uitstroomopeningen beenruimten
(hetere lucht) en roosters midden/zijkanten dashboard
(koelere lucht). Deze luchtdistributie is bijzonder nuttig in het
voor- en het najaar en op zonnige dagen.Luchtstroom verdeeld over uitstroomopeningen beenruimten
en uitstroomopeningen voor ontwasemen/ontdooien
voorruit/voorste zijruiten. Deze luchtverdeling zorgt voor een
snelle verwarming van het interieur en voorkomt dat de
ruiten beslaan.Luchtstroomverdeling tussen de uitstroomopeningen voor
ontwasemen/ontdooien voorruit en de luchtroosters in het
midden en aan de zijkant van het dashboard. Zo kan de
lucht op de voorruit worden gericht bij sterk zonlicht.
Luchtstroomverdeling naar alle roosters van de auto.
In de FULL AUTO-modus wordt de luchtverdeling automatisch door het
klimaatregelsysteem geregeld (de leds op de knoppen I en M zijn
uit). Bij handmatige bediening wordt de ingestelde luchtverdeling
aangegeven door de leds op de betreffende knoppen.
56
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

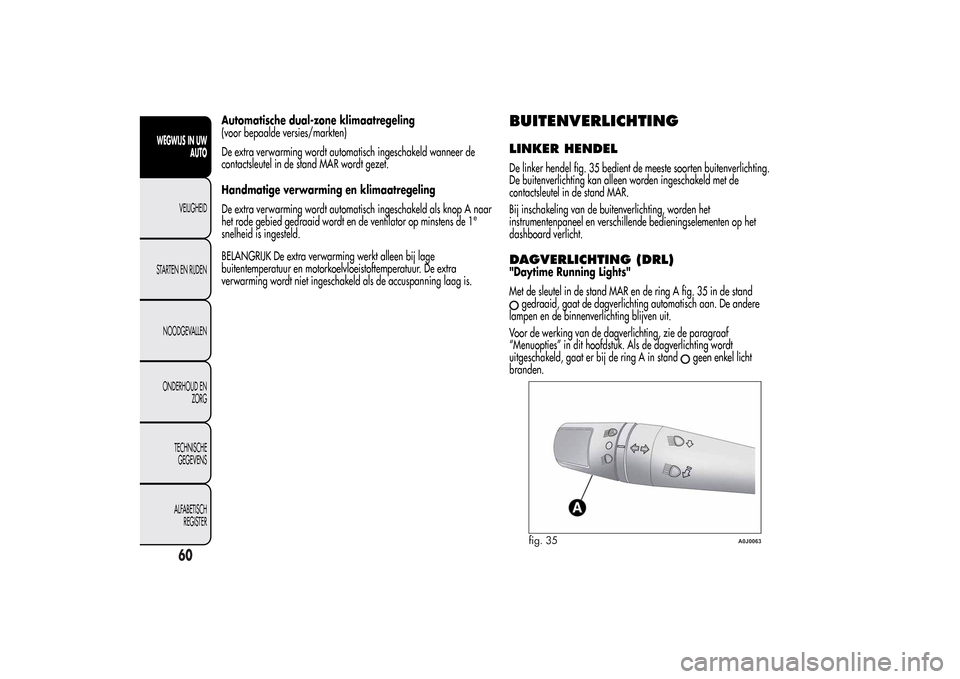

Page 64 of 280
Automatische dual-zone klimaatregeling
(voor bepaalde versies/markten)
De extra verwarming wordt automatisch ingeschakeld wanneer de
contactsleutel in de stand MAR wordt gezet.
Handmatige verwarming en klimaatregeling
De extra verwarming wordt automatisch ingeschakeld als knop A naar
het rode gebied gedraaid wordt en de ventilator op minstens de 1
e
snelheid is ingesteld.
BELANGRIJK De extra verwarming werkt alleen bij lage
buitentemperatuur en motorkoelvloeistoftemperatuur. De extra
verwarming wordt niet ingeschakeld als de accuspanning laag is.
BUITENVERLICHTINGLINKER HENDELDe linker hendel fig. 35 bedient de meeste soorten buitenverlichting.
De buitenverlichting kan alleen worden ingeschakeld met de
contactsleutel in de stand MAR.
Bij inschakeling van de buitenverlichting, worden het
instrumentenpaneel en verschillende bedieningselementen op het
dashboard verlicht.DAGVERLICHTING (DRL)"Daytime Running Lights"
Met de sleutel in de stand MAR en de ring A fig. 35 in de stand
gedraaid, gaat de dagverlichting automatisch aan. De andere
lampen en de binnenverlichting blijven uit.
Voor de werking van de dagverlichting, zie de paragraaf
“Menuopties” in dit hoofdstuk. Als de dagverlichting wordt
uitgeschakeld, gaat er bij de ring A in stand
geen enkel licht
branden.
fig. 35
A0J0063
60
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

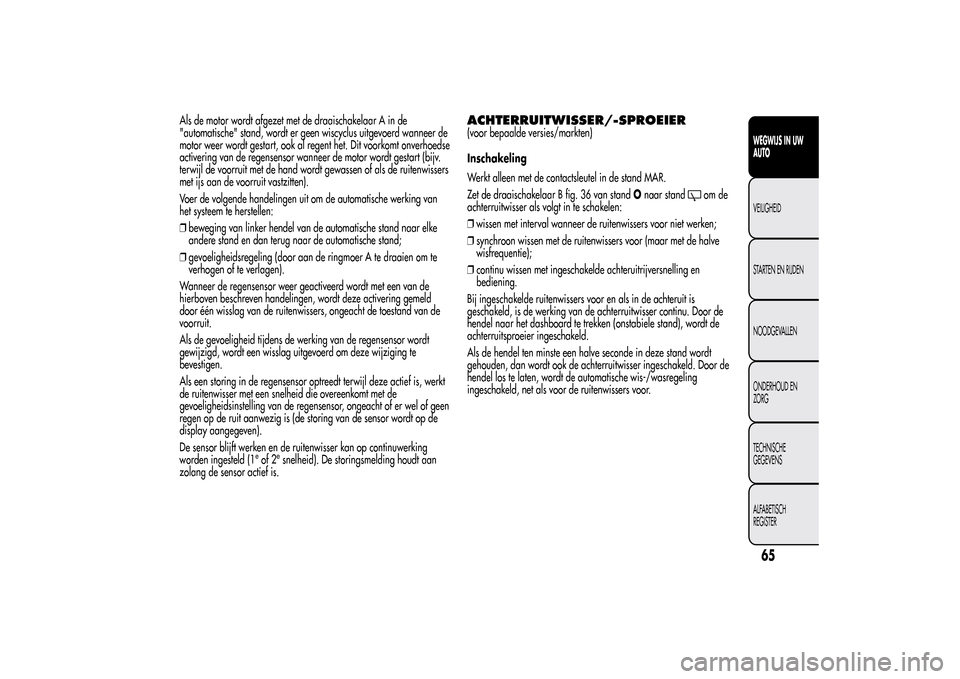

Page 69 of 280
Als de motor wordt afgezet met de draaischakelaar A in de
"automatische" stand, wordt er geen wiscyclus uitgevoerd wanneer de
motor weer wordt gestart, ook al regent het. Dit voorkomt onverhoedse
activering van de regensensor wanneer de motor wordt gestart (bijv.
terwijl de voorruit met de hand wordt gewassen of als de ruitenwissers
met ijs aan de voorruit vastzitten).
Voer de volgende handelingen uit om de automatische werking van
het systeem te herstellen:
❒beweging van linker hendel van de automatische stand naar elke
andere stand en dan terug naar de automatische stand;
❒gevoeligheidsregeling (door aan de ringmoer A te draaien om te
verhogen of te verlagen).
Wanneer de regensensor weer geactiveerd wordt met een van de
hierboven beschreven handelingen, wordt deze activering gemeld
door één wisslag van de ruitenwissers, ongeacht de toestand van de
voorruit.
Als de gevoeligheid tijdens de werking van de regensensor wordt
gewijzigd, wordt een wisslag uitgevoerd om deze wijziging te
bevestigen.
Als een storing in de regensensor optreedt terwijl deze actief is, werkt
de ruitenwisser met een snelheid die overeenkomt met de
gevoeligheidsinstelling van de regensensor, ongeacht of er wel of geen
regen op de ruit aanwezig is (de storing van de sensor wordt op de
display aangegeven).
De sensor blijft werken en de ruitenwisser kan op continuwerking
worden ingesteld (1
eof 2
esnelheid). De storingsmelding houdt aan
zolang de sensor actief is.
ACHTERRUITWISSER/-SPROEIER(voor bepaalde versies/markten)
Inschakeling
Werkt alleen met de contactsleutel in de stand MAR.
Zet de draaischakelaar B fig. 36 van standOnaar stand
om de
achterruitwisser als volgt in te schakelen:
❒wissen met interval wanneer de ruitenwissers voor niet werken;
❒synchroon wissen met de ruitenwissers voor (maar met de halve
wisfrequentie);
❒continu wissen met ingeschakelde achteruitrijversnelling en
bediening.
Bij ingeschakelde ruitenwissers voor en als in de achteruit is
geschakeld, is de werking van de achterruitwisser continu. Door de
hendel naar het dashboard te trekken (onstabiele stand), wordt de
achterruitsproeier ingeschakeld.
Als de hendel ten minste een halve seconde in deze stand wordt
gehouden, dan wordt ook de achterruitwisser ingeschakeld. Door de
hendel los te laten, wordt de automatische wis-/wasregeling
ingeschakeld, net als voor de ruitenwissers voor.
65WEGWIJS IN UW
AUTOVEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

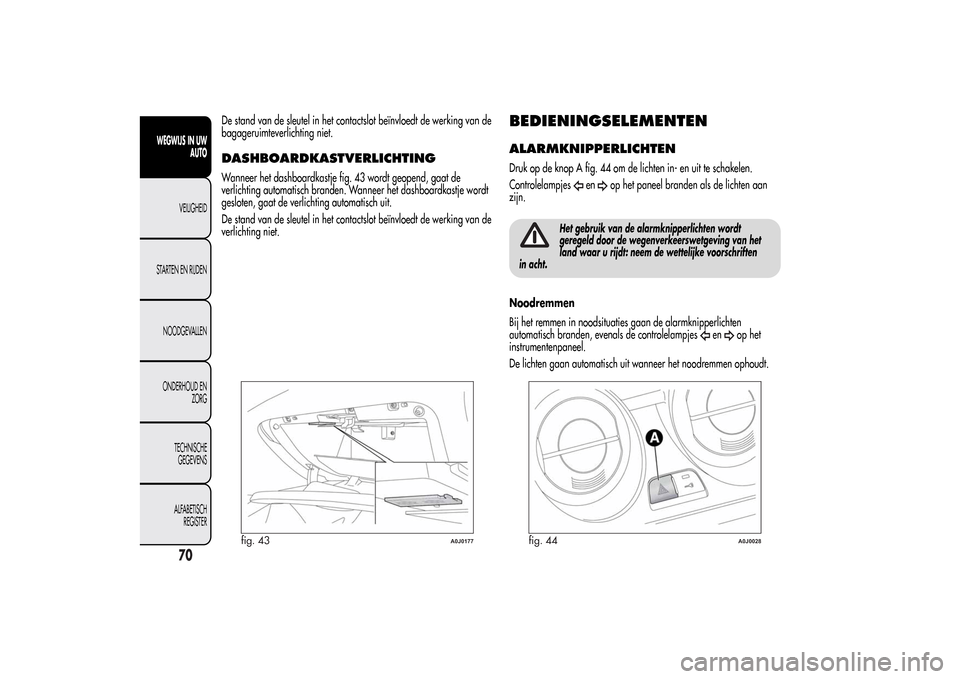

Page 74 of 280
De stand van de sleutel in het contactslot beïnvloedt de werking van de
bagageruimteverlichting niet.DASHBOARDKASTVERLICHTINGWanneer het dashboardkastje fig. 43 wordt geopend, gaat de
verlichting automatisch branden. Wanneer het dashboardkastje wordt
gesloten, gaat de verlichting automatisch uit.
De stand van de sleutel in het contactslot beïnvloedt de werking van de
verlichting niet.
BEDIENINGSELEMENTENALARMKNIPPERLICHTENDruk op de knop A fig. 44 om de lichten in- en uit te schakelen.
Controlelampjes
en
op het paneel branden als de lichten aan
zijn.
Het gebruik van de alarmknipperlichten wordt
geregeld door de wegenverkeerswetgeving van het
land waar u rijdt: neem de wettelijke voorschriften
in acht.
Noodremmen
Bij het remmen in noodsituaties gaan de alarmknipperlichten
automatisch branden, evenals de controlelampjes
en
op het
instrumentenpaneel.
De lichten gaan automatisch uit wanneer het noodremmen ophoudt.
fig. 43
A0J0177
fig. 44
A0J0028
70
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 76 of 280

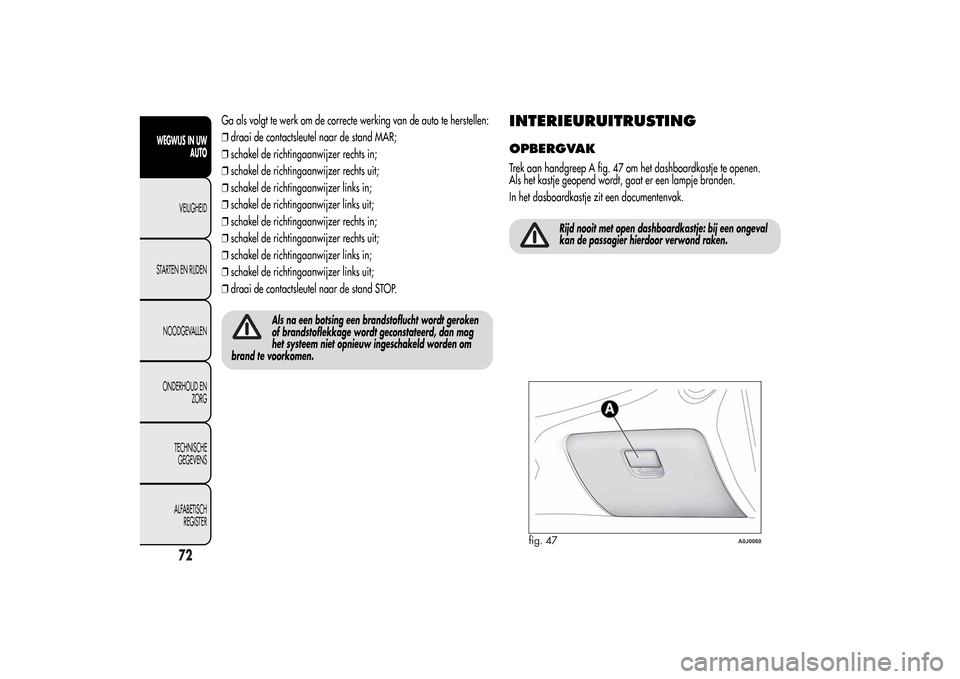

Ga als volgt te werk om de correcte werking van de auto te herstellen:
❒draai de contactsleutel naar de stand MAR;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒schakel de richtingaanwijzer rechts in;
❒schakel de richtingaanwijzer rechts uit;
❒schakel de richtingaanwijzer links in;
❒schakel de richtingaanwijzer links uit;
❒draai de contactsleutel naar de stand STOP.
Als na een botsing een brandstoflucht wordt geroken
of brandstoflekkage wordt geconstateerd, dan mag
het systeem niet opnieuw ingeschakeld worden om
brand te voorkomen.
INTERIEURUITRUSTINGOPBERGVAKTrek aan handgreep A fig. 47 om het dashboardkastje te openen.
Als het kastje geopend wordt, gaat er een lampje branden.
In het dasboardkastje zit een documentenvak.
Rijd nooit met open dashboardkastje: bij een ongeval
kan de passagier hierdoor verwond raken.
fig. 47
A0J0060
72
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 82 of 280
VEILIGHEIDSVOORZIENINGEN DAK
SLUITEN (knelbeveiliging)De knelbeveiliging, die in overeenstemming is met de Richtlijn
2000/4/EG, is actief tijdens de horizontale en verticale sluitingsfase
van het paneel wanneer er een obstakel wordt geconstateerd (bijv.
vinger, hand):
❒tijdens de horizontale sluitbewegingis de beveiliging actief
gedurende het gehele parcours en, als er voor het glazen paneel
een obstakel wordt geconstateerd, wordt de beweging omgekeerd;
❒tijdens de verticale sluitbewegingis de beveiliging actief als
er achter het glazen paneel een obstakel wordt geconstateerd, de
beweging wordt omgekeerd tot de spoilerstand is bereikt.
De mogelijkheid van beknelling vanuit het interieur aan de zijkanten
van het paneel wordt voorkomen door de toepassing van
beschermingen aan de zijkant die toegang tot risicozones voorkomen.
BELANGRIJK De knelbeveiliging wordt uitgeschakeld door knop B
continu ingedrukt te houden.INITIALISATIEPROCEDUREAls de accu werd losgekoppeld of als een zekering is doorgebrand,
dan moet de werking van het schuifdak opnieuw worden
geïnitialiseerd.
Ga als volgt te werk:
❒houd knop B fig. 54 ingedrukt tot het schuifdak helemaal gesloten is.
Laat de knop los;
❒druk op B en houdt deze minstens 10 seconden ingedrukt en/of tot
het ruitpaneel vooruit vastklikt. Laat de knop vervolgens los;
❒druk binnen 5 seconden na de vorige bediening opnieuw op knop B
en houd deze ingedrukt: het voorste ruitpaneel zal een volledige
cyclus openen en sluiten uitvoeren. Laat de knop pas na afloop van
deze cyclus los.
ONDERHOUD/NOODBEDIENINGIn geval van nood of onderhoud, kan het schuifdak handmatig worden
versteld wanneer er geen stroom aanwezig is (voorste ruitpaneel
openen/sluiten) door de volgende werkzaamheden uit te voeren:
❒verwijder de beschermdop A fig. 56 op de binnenbekleding, tussen
de twee zonneschermen;
❒neem de meegeleverde Allen sleutel B uit het dashboardkastje of uit
de gereedschapshouder in de bagageruimte;
❒steek de betreffende sleutel in de zitting C en draai hem rechtsom
om het schuifdak te openen of linksom om het schuifdak te sluiten.
fig. 56
A0J0328
78
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 102 of 280

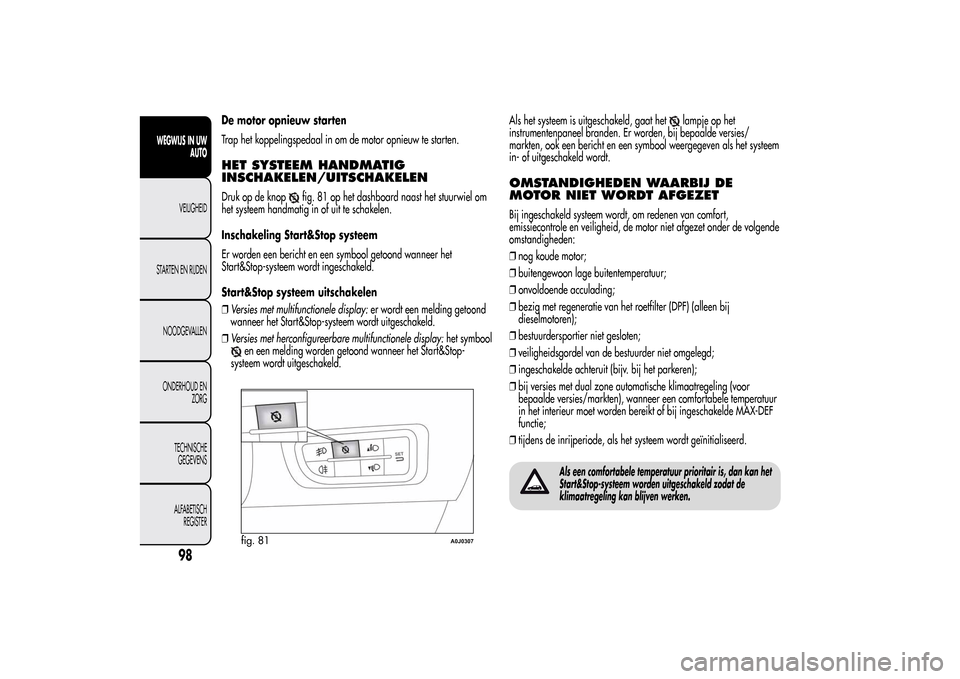

De motor opnieuw starten
Trap het koppelingspedaal in om de motor opnieuw te starten.HET SYSTEEM HANDMATIG
INSCHAKELEN/UITSCHAKELENDruk op de knop
fig. 81 op het dashboard naast het stuurwiel om
het systeem handmatig in of uit te schakelen.
Inschakeling Start&Stop systeem
Er worden een bericht en een symbool getoond wanneer het
Start&Stop-systeem wordt ingeschakeld.
Start&Stop systeem uitschakelen
❒Versies met multifunctionele display:er wordt een melding getoond
wanneer het Start&Stop-systeem wordt uitgeschakeld.
❒Versies met herconfigureerbare multifunctionele display:het symbool
en een melding worden getoond wanneer het Start&Stop-
systeem wordt uitgeschakeld.Als het systeem is uitgeschakeld, gaat het
lampje op het
instrumentenpaneel branden. Er worden, bij bepaalde versies/
markten, ook een bericht en een symbool weergegeven als het systeem
in- of uitgeschakeld wordt.
OMSTANDIGHEDEN WAARBIJ DE
MOTOR NIET WORDT AFGEZETBij ingeschakeld systeem wordt, om redenen van comfort,
emissiecontrole en veiligheid, de motor niet afgezet onder de volgende
omstandigheden:
❒nog koude motor;
❒buitengewoon lage buitentemperatuur;
❒onvoldoende acculading;
❒bezig met regeneratie van het roetfilter (DPF) (alleen bij
dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder niet omgelegd;
❒ingeschakelde achteruit (bijv. bij het parkeren);
❒bij versies met dual zone automatische klimaatregeling (voor
bepaalde versies/markten), wanneer een comfortabele temperatuur
in het interieur moet worden bereikt of bij ingeschakelde MAX-DEF
functie;
❒tijdens de inrijperiode, als het systeem wordt geïnitialiseerd.
Als een comfortabele temperatuur prioritair is, dan kan het
Start&Stop-systeem worden uitgeschakeld zodat de
klimaatregeling kan blijven werken.
fig. 81
A0J0307
98
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 120 of 280

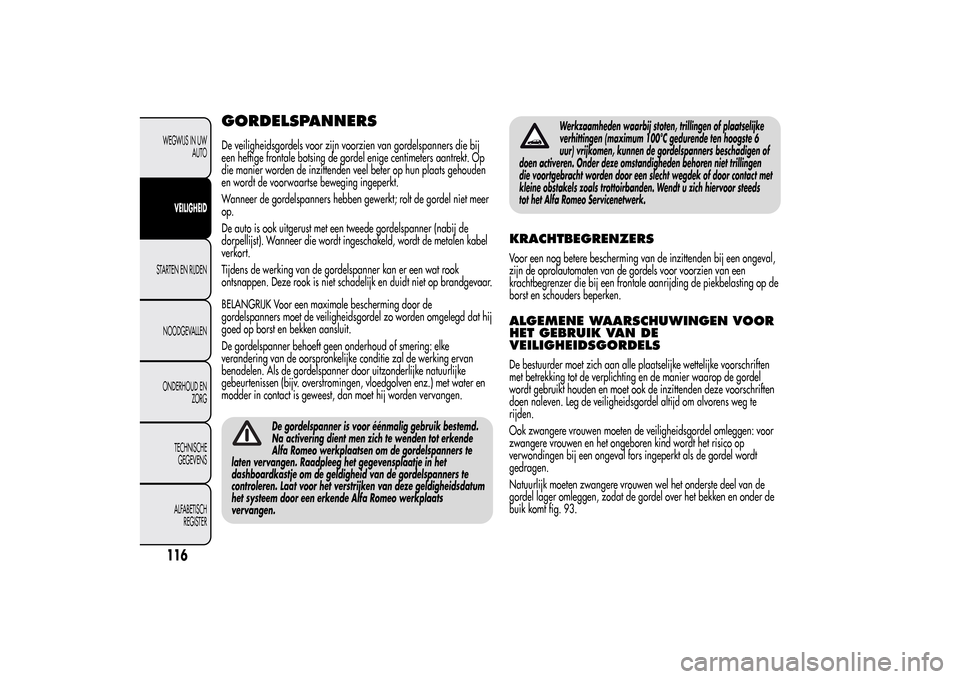

GORDELSPANNERSDe veiligheidsgordels voor zijn voorzien van gordelspanners die bij
een heftige frontale botsing de gordel enige centimeters aantrekt. Op
die manier worden de inzittenden veel beter op hun plaats gehouden
en wordt de voorwaartse beweging ingeperkt.
Wanneer de gordelspanners hebben gewerkt; rolt de gordel niet meer
op.
De auto is ook uitgerust met een tweede gordelspanner (nabij de
dorpellijst). Wanneer die wordt ingeschakeld, wordt de metalen kabel
verkort.
Tijdens de werking van de gordelspanner kan er een wat rook
ontsnappen. Deze rook is niet schadelijk en duidt niet op brandgevaar.
BELANGRIJK Voor een maximale bescherming door de
gordelspanners moet de veiligheidsgordel zo worden omgelegd dat hij
goed op borst en bekken aansluit.
De gordelspanner behoeft geen onderhoud of smering: elke
verandering van de oorspronkelijke conditie zal de werking ervan
benadelen. Als de gordelspanner door uitzonderlijke natuurlijke
gebeurtenissen (bijv. overstromingen, vloedgolven enz.) met water en
modder in contact is geweest, dan moet hij worden vervangen.
De gordelspanner is voor éénmalig gebruik bestemd.
Na activering dient men zich te wenden tot erkende
Alfa Romeo werkplaatsen om de gordelspanners te
laten vervangen. Raadpleeg het gegevensplaatje in het
dashboardkastje om de geldigheid van de gordelspanners te
controleren. Laat voor het verstrijken van deze geldigheidsdatum
het systeem door een erkende Alfa Romeo werkplaats
vervangen.
Werkzaamheden waarbij stoten, trillingen of plaatselijke
verhittingen (maximum 100°C gedurende ten hoogste 6
uur) vrijkomen, kunnen de gordelspanners beschadigen of
doen activeren. Onder deze omstandigheden behoren niet trillingen
die voortgebracht worden door een slecht wegdek of door contact met
kleine obstakels zoals trottoirbanden. Wendt u zich hiervoor steeds
tot het Alfa Romeo Servicenetwerk.
KRACHTBEGRENZERSVoor een nog betere bescherming van de inzittenden bij een ongeval,
zijn de oprolautomaten van de gordels voor voorzien van een
krachtbegrenzer die bij een frontale aanrijding de piekbelasting op de
borst en schouders beperken.ALGEMENE WAARSCHUWINGEN VOOR
HET GEBRUIK VAN DE
VEILIGHEIDSGORDELSDe bestuurder moet zich aan alle plaatselijke wettelijke voorschriften
met betrekking tot de verplichting en de manier waarop de gordel
wordt gebruikt houden en moet ook de inzittenden deze voorschriften
doen naleven. Leg de veiligheidsgordel altijd om alvorens weg te
rijden.
Ook zwangere vrouwen moeten de veiligheidsgordel omleggen: voor
zwangere vrouwen en het ongeboren kind wordt het risico op
verwondingen bij een ongeval fors ingeperkt als de gordel wordt
gedragen.
Natuurlijk moeten zwangere vrouwen wel het onderste deel van de
gordel lager omleggen, zodat de gordel over het bekken en onder de
buik komt fig. 93.
116WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN RIJDEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
