Alfa Romeo MiTo 2014 Instruktionsbog (in Danish)

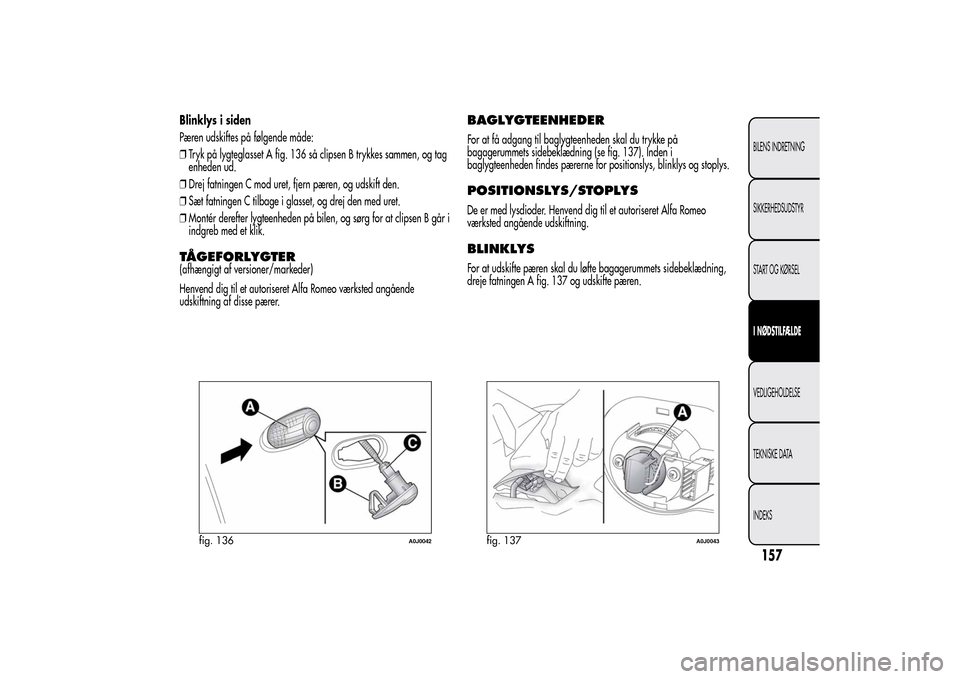

Blinklys i siden
Pæren udskiftes på følgende måde:
❒Tryk på lygteglasset A fig. 136 så clipsen B trykkes sammen, og tag
enheden ud.
❒Drej fatningen C mod uret, fjern pæren, og udskift den.
❒Sæt fatningen C tilbage i glasset, og drej den med uret.
❒Montér derefter lygteenheden på bilen, og sørg for at clipsen B går i
indgreb med et klik.TÅGEFORLYGTER(afhængigt af versioner/markeder)
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af disse pærer.
BAGLYGTEENHEDERFor at få adgang til baglygteenheden skal du trykke på
bagagerummets sidebeklædning (se fig. 137). Inden i
baglygteenheden findes pærerne for positionslys, blinklys og stoplys.POSITIONSLYS/STOPLYSDe er med lysdioder. Henvend dig til et autoriseret Alfa Romeo
værksted angående udskiftning.BLINKLYSFor at udskifte pæren skal du løfte bagagerummets sidebeklædning,
dreje fatningen A fig. 137 og udskifte pæren.
fig. 136
A0J0042
fig. 137
A0J0043
157BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

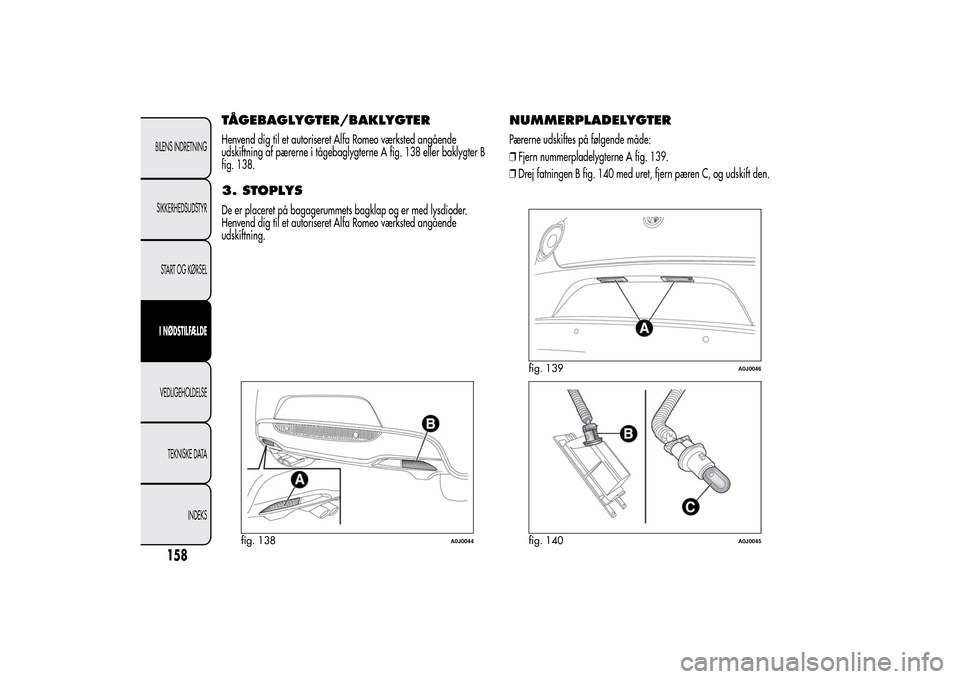

TÅGEBAGLYGTER/BAKLYGTERHenvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning af pærerne i tågebaglygterne A fig. 138 eller baklygter B
fig. 138.3. STOPLYSDe er placeret på bagagerummets bagklap og er med lysdioder.
Henvend dig til et autoriseret Alfa Romeo værksted angående
udskiftning.
NUMMERPLADELYGTERPærerne udskiftes på følgende måde:
❒Fjern nummerpladelygterne A fig. 139.
❒Drej fatningen B fig. 140 med uret, fjern pæren C, og udskift den.
fig. 138
A0J0044
fig. 139
A0J0046
fig. 140
A0J0045
158BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

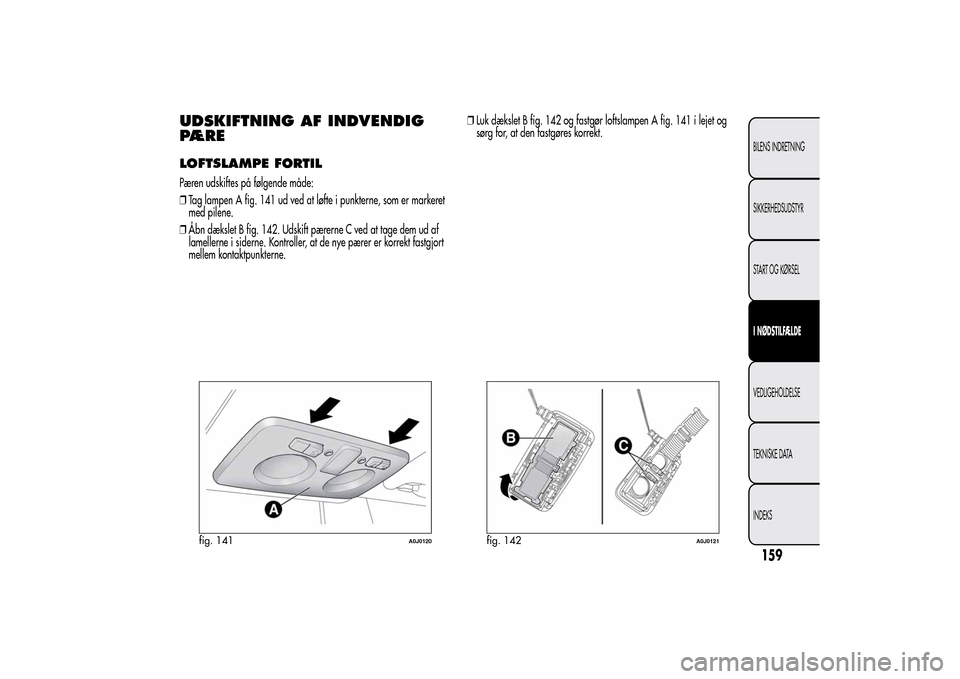

UDSKIFTNING AF INDVENDIG
PÆRELOFTSLAMPE FORTILPæren udskiftes på følgende måde:
❒Tag lampen A fig. 141 ud ved at løfte i punkterne, som er markeret
med pilene.
❒Åbn dækslet B fig. 142. Udskift pærerne C ved at tage dem ud af
lamellerne i siderne. Kontroller, at de nye pærer er korrekt fastgjort
mellem kontaktpunkterne.❒Luk dækslet B fig. 142 og fastgør loftslampen A fig. 141 i lejet og
sørg for, at den fastgøres korrekt.
fig. 141
A0J0120
fig. 142
A0J0121
159BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

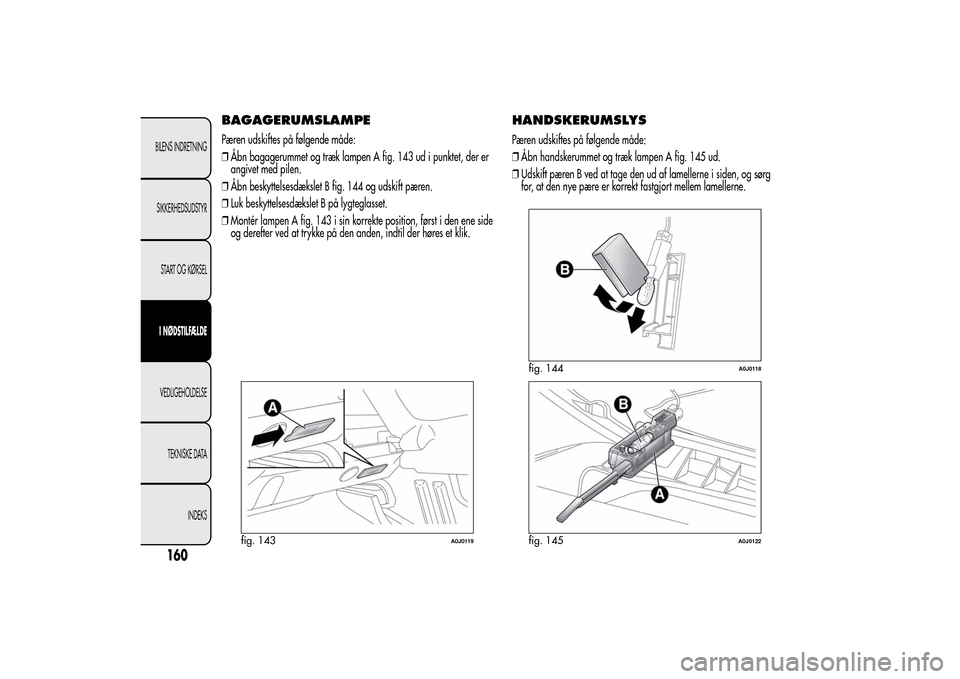

BAGAGERUMSLAMPEPæren udskiftes på følgende måde:
❒Åbn bagagerummet og træk lampen A fig. 143 ud i punktet, der er
angivet med pilen.
❒Åbn beskyttelsesdækslet B fig. 144 og udskift pæren.
❒Luk beskyttelsesdækslet B på lygteglasset.
❒Montér lampen A fig. 143 i sin korrekte position, først i den ene side
og derefter ved at trykke på den anden, indtil der høres et klik.
HANDSKERUMSLYSPæren udskiftes på følgende måde:
❒Åbn handskerummet og træk lampen A fig. 145 ud.
❒Udskift pæren B ved at tage den ud af lamellerne i siden, og sørg
for, at den nye pære er korrekt fastgjort mellem lamellerne.
fig. 143
A0J0119
fig. 144
A0J0118
fig. 145
A0J0122
160BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

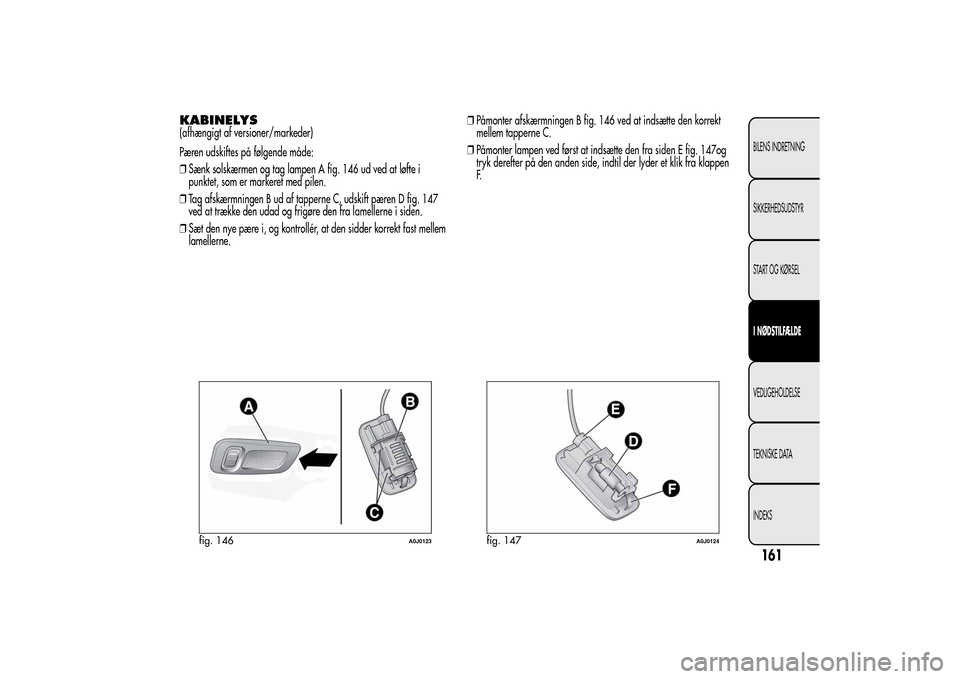

KABINELYS(afhængigt af versioner/markeder)
Pæren udskiftes på følgende måde:
❒Sænk solskærmen og tag lampen A fig. 146 ud ved at løfte i
punktet, som er markeret med pilen.
❒Tag afskærmningen B ud af tapperne C, udskift pæren D fig. 147
ved at trække den udad og frigøre den fra lamellerne i siden.
❒Sæt den nye pære i, og kontrollér, at den sidder korrekt fast mellem
lamellerne.❒Påmonter afskærmningen B fig. 146 ved at indsætte den korrekt
mellem tapperne C.
❒Påmonter lampen ved først at indsætte den fra siden E fig. 147og
tryk derefter på den anden side, indtil der lyder et klik fra klappen
F.
fig. 146
A0J0123
fig. 147
A0J0124
161BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

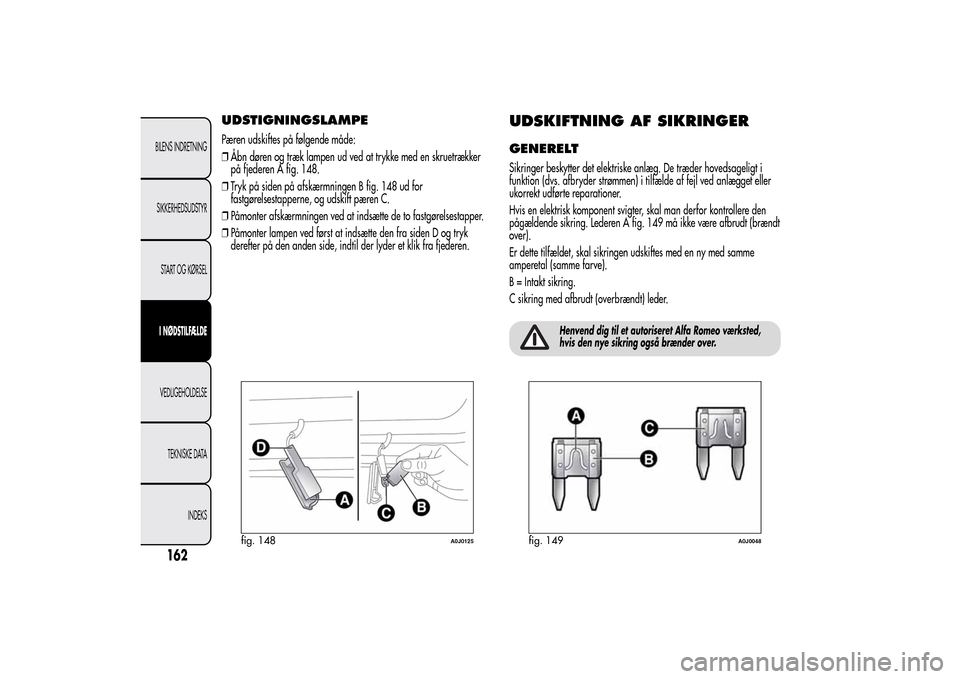

UDSTIGNINGSLAMPEPæren udskiftes på følgende måde:
❒Åbn døren og træk lampen ud ved at trykke med en skruetrækker
på fjederen A fig. 148.
❒Tryk på siden på afskærmningen B fig. 148 ud for
fastgørelsestapperne, og udskift pæren C.
❒Påmonter afskærmningen ved at indsætte de to fastgørelsestapper.
❒Påmonter lampen ved først at indsætte den fra siden D og tryk
derefter på den anden side, indtil der lyder et klik fra fjederen.
UDSKIFTNING AF SIKRINGERGENERELTSikringer beskytter det elektriske anlæg. De træder hovedsageligt i
funktion (dvs. afbryder strømmen) i tilfælde af fejl ved anlægget eller
ukorrekt udførte reparationer.
Hvis en elektrisk komponent svigter, skal man derfor kontrollere den
pågældende sikring. Lederen A fig. 149 må ikke være afbrudt (brændt
over).
Er dette tilfældet, skal sikringen udskiftes med en ny med samme
amperetal (samme farve).
B = Intakt sikring.
C sikring med afbrudt (overbrændt) leder.
Henvend dig til et autoriseret Alfa Romeo værksted,
hvis den nye sikring også brænder over.
fig. 148
A0J0125
fig. 149
A0J0048
162BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Udskift aldrig en sikring med metaltråde eller lignende.Udskift aldrig en sikring med en ny sikring med højere
amperetal, BRANDFARE.Henvend dig til et autoriseret Alfa Romeo værksted,
hvis en hovedsikring (MAXI-FUSE, MEGA-FUSE,
MIDI-FUSE) brænder over.Inden en sikring udskiftes, skal du slukke for alt
elektrisk udstyr og trække tændingsnøglen ud.
Hvis en hovedsikring til sikkerhedssystemerne (airbag,
bremsesystem), drivaggregat (motor, gear) eller
styresystemet griber ind, skal du henvende dig til et
autoriseret Alfa Romeo værksted.
163BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

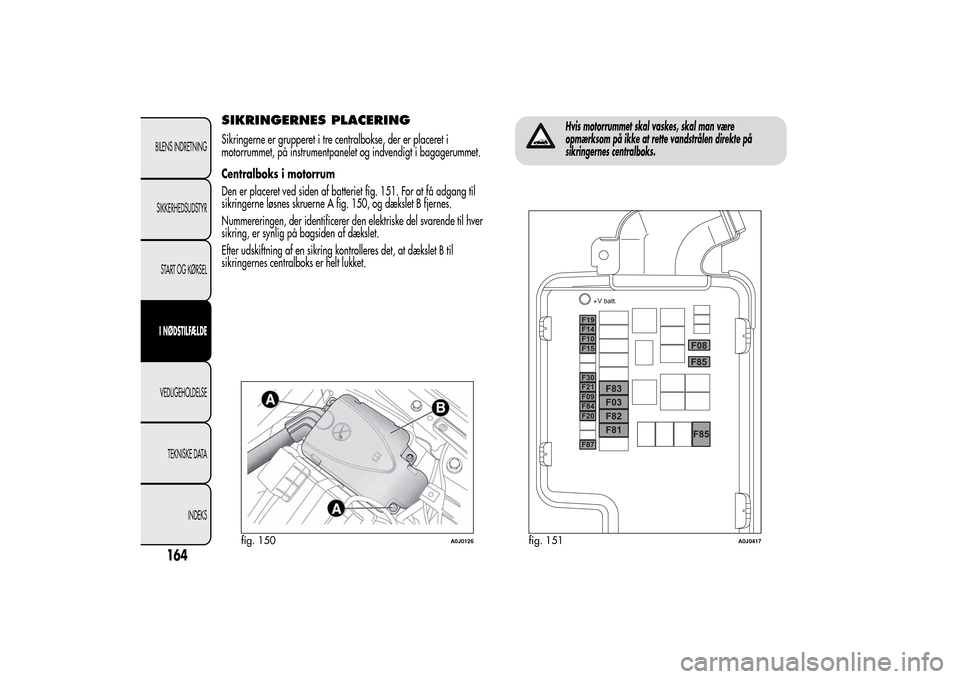

SIKRINGERNES PLACERINGSikringerne er grupperet i tre centralbokse, der er placeret i
motorrummet, på instrumentpanelet og indvendigt i bagagerummet.
Centralboks i motorrum
Den er placeret ved siden af batteriet fig. 151. For at få adgang til
sikringerne løsnes skruerne A fig. 150, og dækslet B fjernes.
Nummereringen, der identificerer den elektriske del svarende til hver
sikring, er synlig på bagsiden af dækslet.
Efter udskiftning af en sikring kontrolleres det, at dækslet B til
sikringernes centralboks er helt lukket.
Hvis motorrummet skal vaskes, skal man være
opmærksom på ikke at rette vandstrålen direkte på
sikringernes centralboks.
fig. 150
A0J0126
fig. 151
A0J0417
164BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

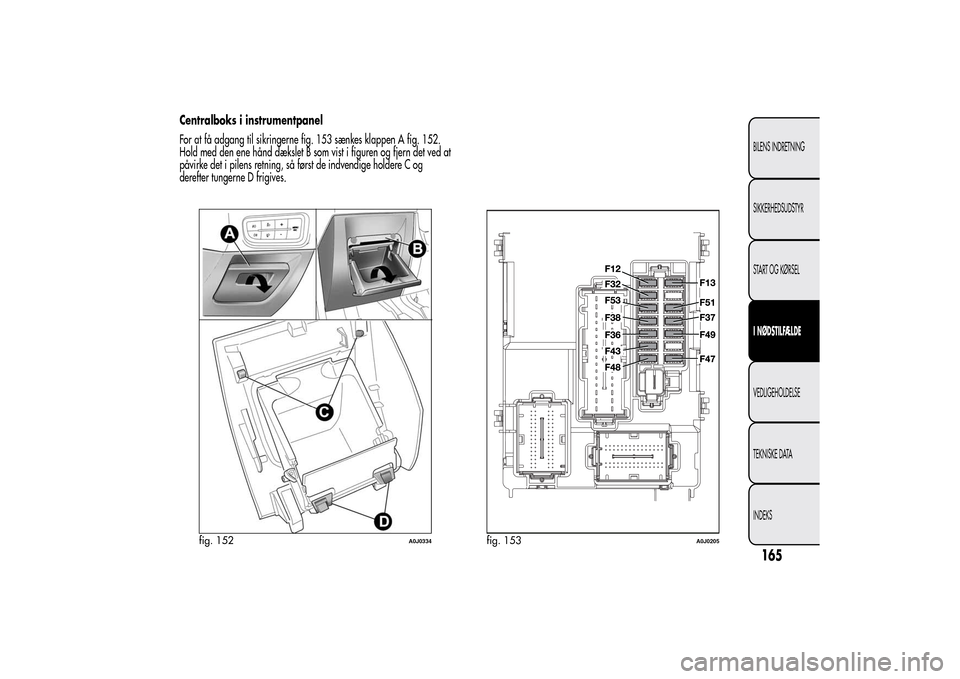

Centralboks i instrumentpanel
For at få adgang til sikringerne fig. 153 sænkes klappen A fig. 152.
Hold med den ene hånd dækslet B som vist i figuren og fjern det ved at
påvirke det i pilens retning, så først de indvendige holdere C og
derefter tungerne D frigives.
fig. 152
A0J0334
fig. 153
A0J0205
165BILENS INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSELI NØDSTILFÆLDEVEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Centralboks i bagagerum
For at få adgang til sikringsboksen fig. 155 i venstre side af
bagagerummet skal den tilhørende inspektionslem åbnes (som vist i
fig. 154).
fig. 154
A0J0264
fig. 155
A0J0175
