Alfa Romeo MiTo 2014 Manuale del proprietario (in Italian)

Attivazione/disattivazione sistema
Start&Stop(per versioni/mercati, dove previsto)
Attivazione sistema Start&Stop
L’attivazione del sistema Start&Stop è segnalata dalla visualizzazione
di un messaggio sul display.
Disattivazione sistema Start&Stop
❒Versioni con display multifunzionale: la disattivazione del sistema
Start&Stop è segnalata dalla visualizzazione di un messaggio sul
display.
❒Versioni con display multifunzionale riconfigurabile:la
disattivazione del sistema Start&Stop è segnalata dalla
visualizzazione del simbolo
+ messaggio sul display.
Avaria sistema Start&Stop
In caso di avaria del sistema Start&Stop sul display viene visualizzato
il simbolo
(versioni con display multifunzionale) oppure
(versioni
con display mulitifunzionale riconfigurabile) a luce lampeggiante.
Per versioni/mercati dove previsto sul display viene inoltre visualizzato
un messaggio di avvertimento.
In questo caso rivolgiti ai Servizi Autorizzati Alfa Romeo.
Bagagliaio aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il bagagliaio è aperto.
Cofano motore aperto
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando il cofano motore è aperto.
Possibile presenza ghiaccio su
strada
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio unitamente alla visualizzazione di un
simbolo sul display quando la temperatura esterna è inferiore od
uguale a 3°C.
Sulle versioni dotate di “Display multifunzionale” viene visualizzato
solo il messaggio dedicato.
AVVERTENZA In caso di avaria al sensore temperatura esterna, sul
display vengono visualizzati dei trattini al posto del valore.
Blocco combustibile
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di intervento del blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile vedi
paragrafo “Sistema blocco combustibile” in questo capitolo.
17CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

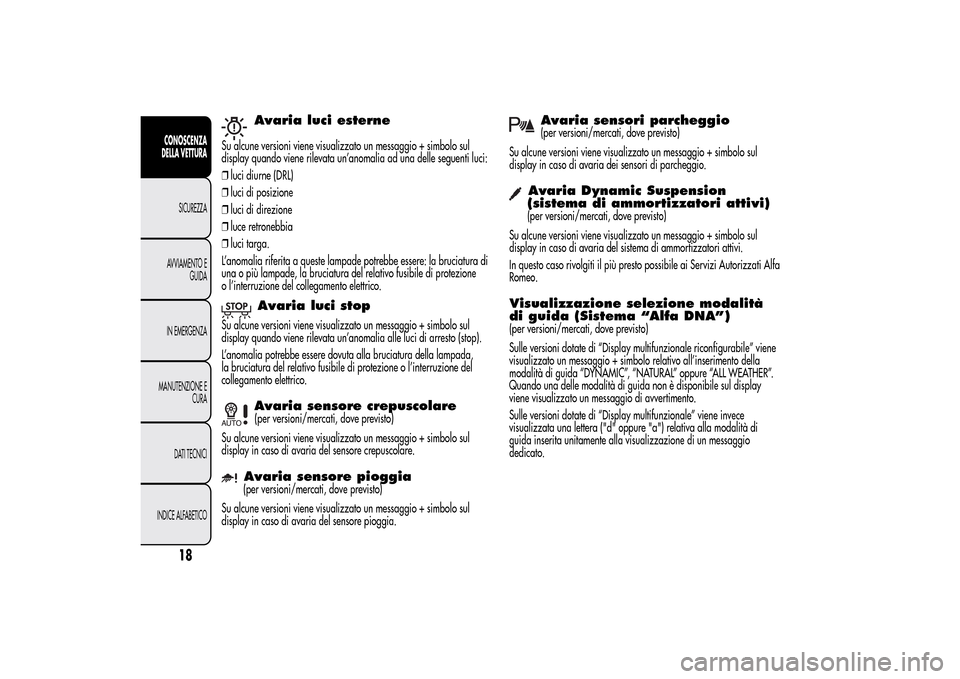

Avaria luci esterne
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia ad una delle seguenti luci:
❒luci diurne (DRL)
❒luci di posizione
❒luci di direzione
❒luce retronebbia
❒luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di
una o più lampade, la bruciatura del relativo fusibile di protezione
o l’interruzione del collegamento elettrico.
Avaria luci stop
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display quando viene rilevata un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada,
la bruciatura del relativo fusibile di protezione o l’interruzione del
collegamento elettrico.
Avaria sensore crepuscolare(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore crepuscolare.Avaria sensore pioggia(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sensore pioggia.
Avaria sensori parcheggio(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria dei sensori di parcheggio.
Avaria Dynamic Suspension
(sistema di ammortizzatori attivi)(per versioni/mercati, dove previsto)
Su alcune versioni viene visualizzato un messaggio + simbolo sul
display in caso di avaria del sistema di ammortizzatori attivi.
In questo caso rivolgiti il più presto possibile ai Servizi Autorizzati Alfa
Romeo.
Visualizzazione selezione modalità
di guida (Sistema “Alfa DNA”)(per versioni/mercati, dove previsto)
Sulle versioni dotate di “Display multifunzionale riconfigurabile” viene
visualizzato un messaggio + simbolo relativo all’inserimento della
modalità di guida “DYNAMIC”, “NATURAL” oppure “ALL WEATHER”.
Quando una delle modalità di guida non è disponibile sul display
viene visualizzato un messaggio di avvertimento.
Sulle versioni dotate di “Display multifunzionale” viene invece
visualizzata una lettera ("d" oppure "a") relativa alla modalità di
guida inserita unitamente alla visualizzazione di un messaggio
dedicato.
18
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

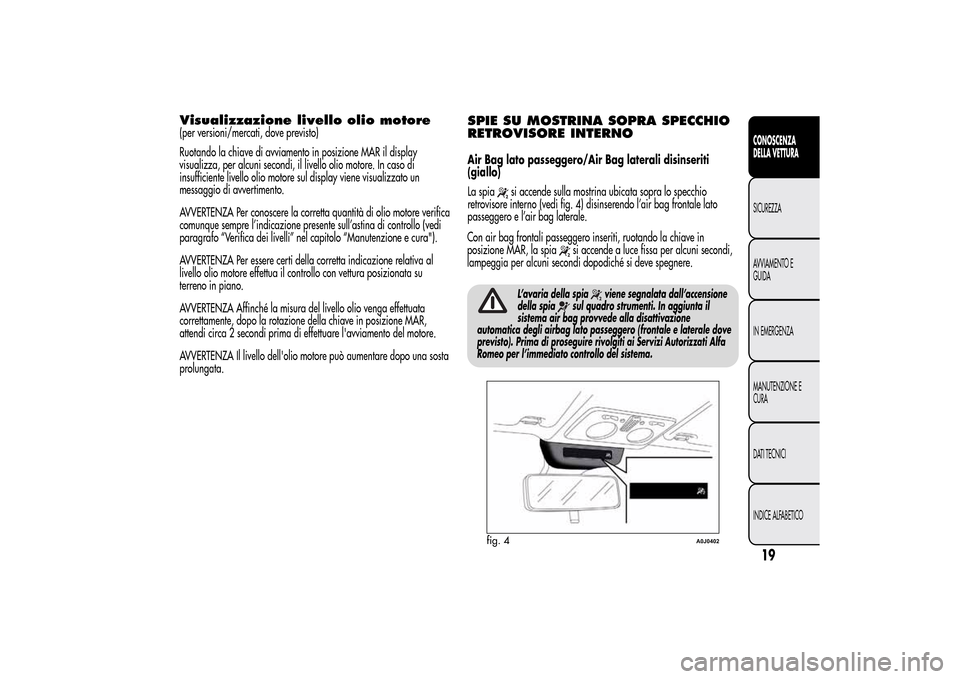

Visualizzazione livello olio motore(per versioni/mercati, dove previsto)
Ruotando la chiave di avviamento in posizione MAR il display
visualizza, per alcuni secondi, il livello olio motore. In caso di
insufficiente livello olio motore sul display viene visualizzato un
messaggio di avvertimento.
AVVERTENZA Per conoscere la corretta quantità di olio motore verifica
comunque sempre l’indicazione presente sull’astina di controllo (vedi
paragrafo “Verifica dei livelli” nel capitolo “Manutenzione e cura").
AVVERTENZA Per essere certi della corretta indicazione relativa al
livello olio motore effettua il controllo con vettura posizionata su
terreno in piano.
AVVERTENZA Affinché la misura del livello olio venga effettuata
correttamente, dopo la rotazione della chiave in posizione MAR,
attendi circa 2 secondi prima di effettuare l'avviamento del motore.
AVVERTENZA Il livello dell'olio motore può aumentare dopo una sosta
prolungata.
SPIE SU MOSTRINA SOPRA SPECCHIO
RETROVISORE INTERNOAir Bag lato passeggero/Air Bag laterali disinseriti
(giallo)
La spia
si accende sulla mostrina ubicata sopra lo specchio
retrovisore interno (vedi fig. 4) disinserendo l’air bag frontale lato
passeggero e l’air bag laterale.
Con air bag frontali passeggero inseriti, ruotando la chiave in
posizione MAR, la spia
si accende a luce fissa per alcuni secondi,
lampeggia per alcuni secondi dopodiché si deve spegnere.
L’avaria della spia
viene segnalata dall’accensione
della spia
sul quadro strumenti. In aggiunta il
sistema air bag provvede alla disattivazione
automatica degli airbag lato passeggero (frontale e laterale dove
previsto). Prima di proseguire rivolgiti ai Servizi Autorizzati Alfa
Romeo per l’immediato controllo del sistema.
fig. 4
A0J0402
19CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

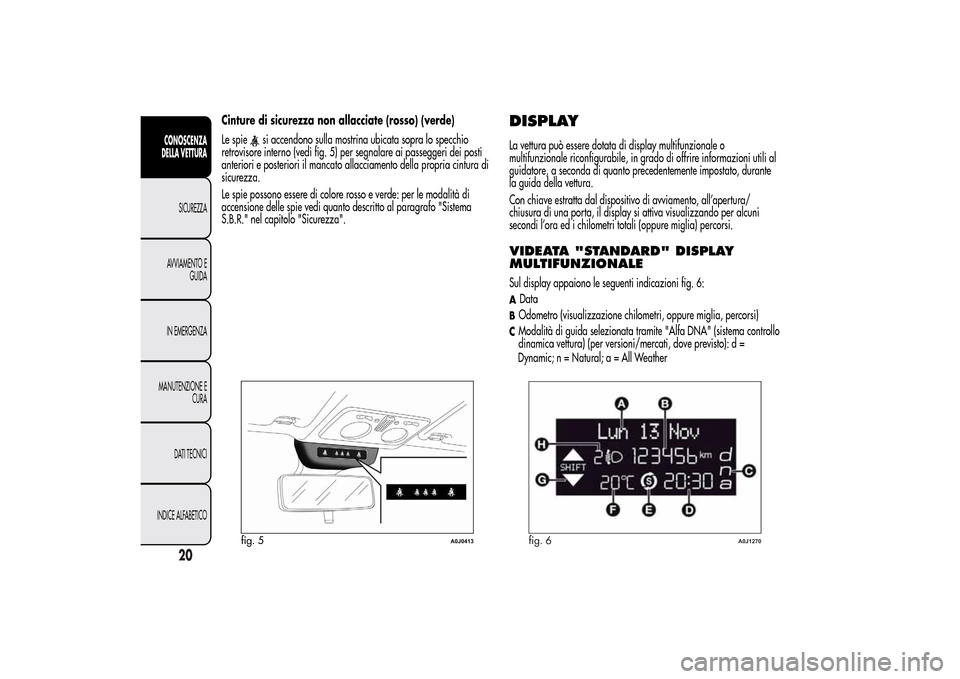

Cinture di sicurezza non allacciate (rosso) (verde)
Le spie
si accendono sulla mostrina ubicata sopra lo specchio
retrovisore interno (vedi fig. 5) per segnalare ai passeggeri dei posti
anteriori e posteriori il mancato allacciamento della propria cintura di
sicurezza.
Le spie possono essere di colore rosso e verde: per le modalità di
accensione delle spie vedi quanto descritto al paragrafo "Sistema
S.B.R." nel capitolo "Sicurezza".
DISPLAYLa vettura può essere dotata di display multifunzionale o
multifunzionale riconfigurabile, in grado di offrire informazioni utili al
guidatore, a seconda di quanto precedentemente impostato, durante
la guida della vettura.
Con chiave estratta dal dispositivo di avviamento, all’apertura/
chiusura di una porta, il display si attiva visualizzando per alcuni
secondi l’ora ed i chilometri totali (oppure miglia) percorsi.VIDEATA "STANDARD" DISPLAY
MULTIFUNZIONALESul display appaiono le seguenti indicazioni fig. 6:ADataBOdometro (visualizzazione chilometri, oppure miglia, percorsi)CModalità di guida selezionata tramite "Alfa DNA" (sistema controllo
dinamica vettura) (per versioni/mercati, dove previsto): d =
fig. 5
A0J0413
fig. 6
A0J1270
20
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
Dynamic; n = Natural; a = All Weather

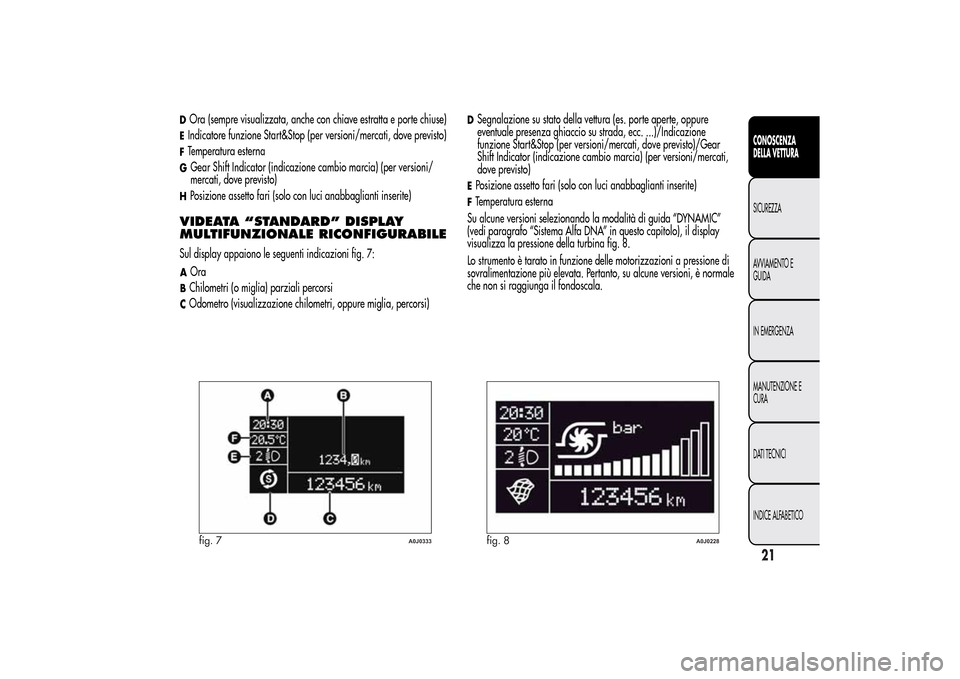

DOra (sempre visualizzata, anche con chiave estratta e porte chiuse)EIndicatore funzione Start&Stop (per versioni/mercati, dove previsto)FTemperatura esternaGGear Shift Indicator (indicazione cambio marcia) (per versioni/
mercati, dove previsto)HPosizione assetto fari (solo con luci anabbaglianti inserite)VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILESul display appaiono le seguenti indicazioni fig. 7:AOraBChilometri (o miglia) parziali percorsiCOdometro (visualizzazione chilometri, oppure miglia, percorsi)
DSegnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio marcia) (per versioni/mercati,
dove previsto)EPosizione assetto fari (solo con luci anabbaglianti inserite)FTemperatura esterna
Su alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 8.
Lo strumento è tarato in funzione delle motorizzazioni a pressione di
sovralimentazione più elevata. Pertanto, su alcune versioni, è normale
che non si raggiunga il fondoscala.
fig. 7
A0J0333
fig. 8
A0J0228
21CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

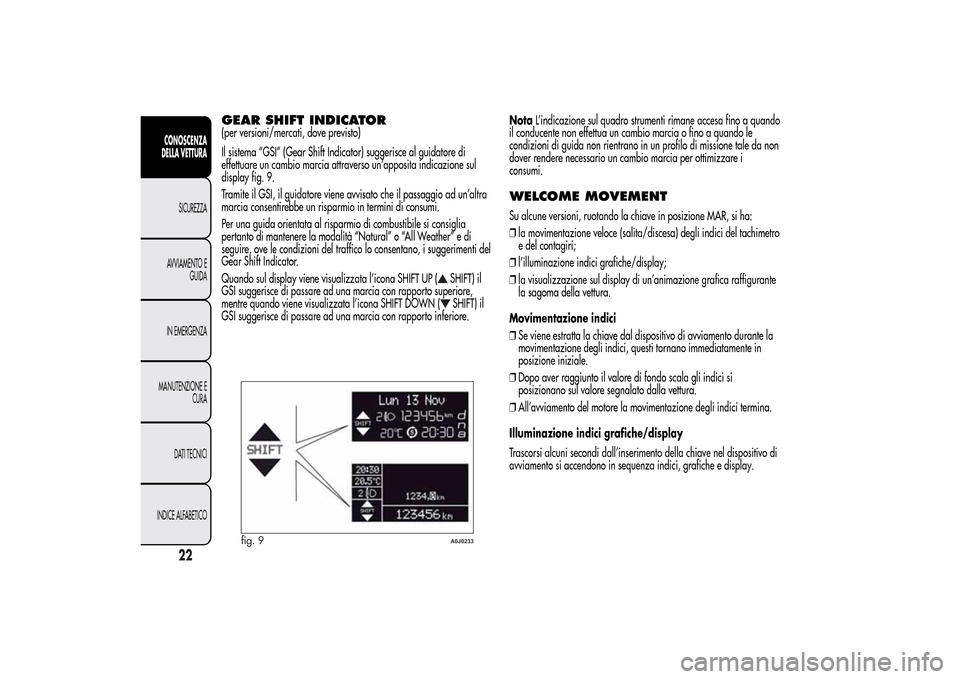

GEAR SHIFT INDICATOR(per versioni/mercati, dove previsto)
Il sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
display fig. 9.
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di combustibile si consiglia
pertanto di mantenere la modalità “Natural” o “All Weather” e di
seguire, ove le condizioni del traffico lo consentano, i suggerimenti del
Gear Shift Indicator.
Quando sul display viene visualizzata l’icona SHIFT UP (
SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto superiore,
mentre quando viene visualizzata l’icona SHIFT DOWN (SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto inferiore.NotaL’indicazione sul quadro strumenti rimane accesa fino a quando
il conducente non effettua un cambio marcia o fino a quando le
condizioni di guida non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per ottimizzare i
consumi.
WELCOME MOVEMENTSu alcune versioni, ruotando la chiave in posizione MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli indici del tachimetro
e del contagiri;
❒l’illuminazione indici grafiche/display;
❒la visualizzazione sul display di un’animazione grafica raffigurante
la sagoma della vettura.
Movimentazione indici
❒Se viene estratta la chiave dal dispositivo di avviamento durante la
movimentazione degli indici, questi tornano immediatamente in
posizione iniziale.
❒Dopo aver raggiunto il valore di fondo scala gli indici si
posizionano sul valore segnalato dalla vettura.
❒All’avviamento del motore la movimentazione degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositivo di
avviamento si accendono in sequenza indici, grafiche e display.
fig. 9
A0J0233
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

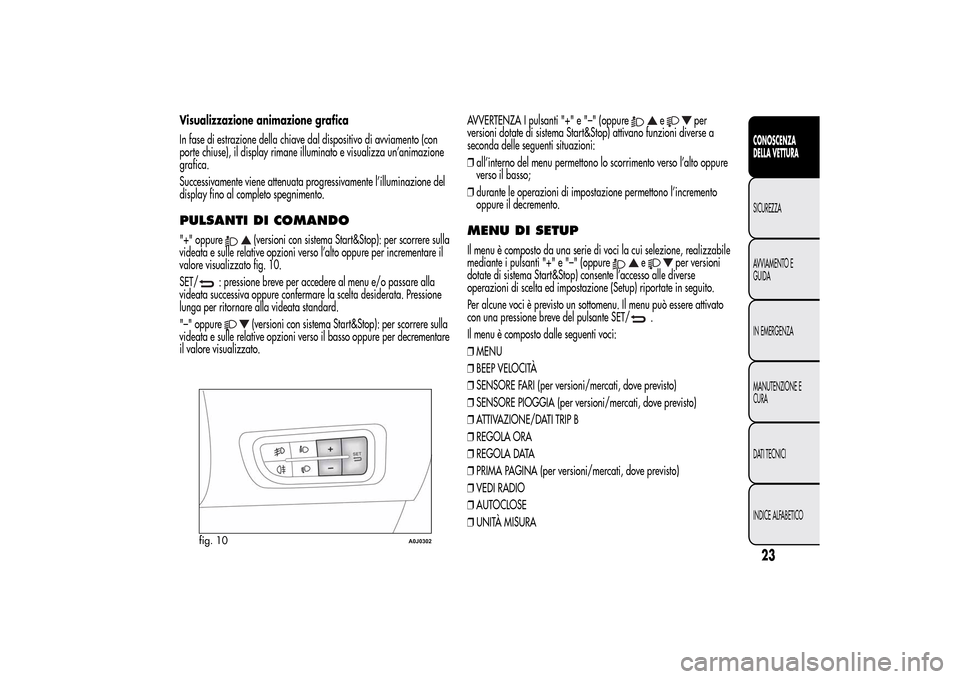

Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’animazione
grafica.
Successivamente viene attenuata progressivamente l’illuminazione del
display fino al completo spegnimento.PULSANTI DI COMANDO"+" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso l’alto oppure per incrementare il
valore visualizzato fig. 10.
SET/
: pressione breve per accedere al menu e/o passare alla
videata successiva oppure confermare la scelta desiderata. Pressione
lunga per ritornare alla videata standard.
"–" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso il basso oppure per decrementare
il valore visualizzato.AVVERTENZA I pulsanti "+" e "–" (oppure
e
per
versioni dotate di sistema Start&Stop) attivano funzioni diverse a
seconda delle seguenti situazioni:
❒all’interno del menu permettono lo scorrimento verso l’alto oppure
verso il basso;
❒durante le operazioni di impostazione permettono l’incremento
oppure il decremento.
MENU DI SETUPIl menu è composto da una serie di voci la cui selezione, realizzabile
mediante i pulsanti "+" e "–" (oppure
e
per versioni
dotate di sistema Start&Stop) consente l’accesso alle diverse
operazioni di scelta ed impostazione (Setup) riportate in seguito.
Per alcune voci è previsto un sottomenu. Il menu può essere attivato
con una pressione breve del pulsante SET/
.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒SENSORE FARI (per versioni/mercati, dove previsto)
❒SENSORE PIOGGIA (per versioni/mercati, dove previsto)
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove previsto)
❒VEDI RADIO
❒AUTOCLOSE
❒UNITÀ MISURA
fig. 10
A0J0302
23CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

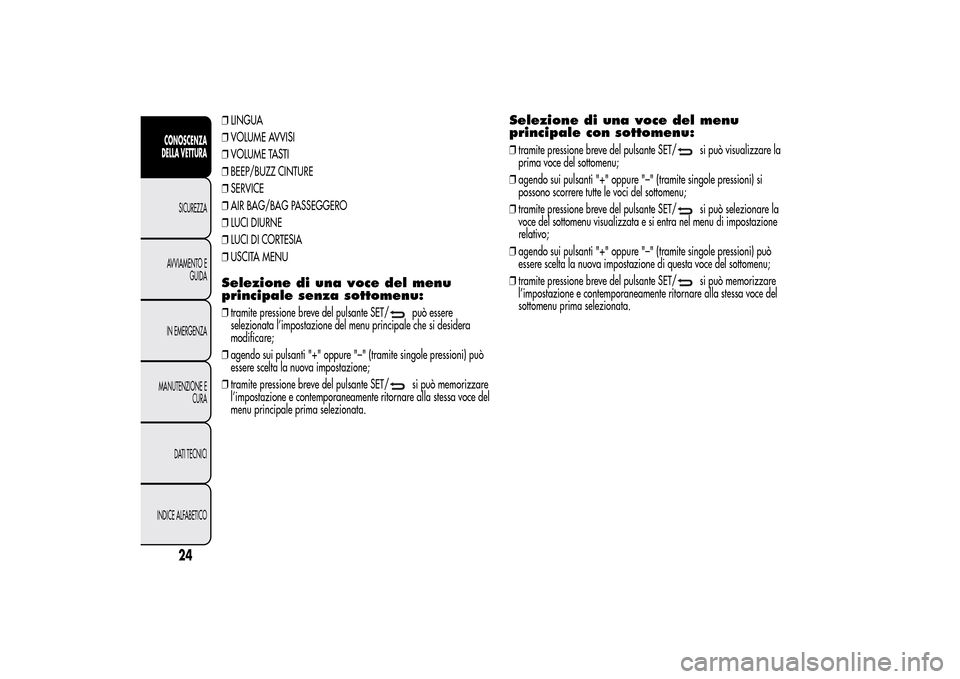

❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI
❒BEEP/BUZZ CINTURE
❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE
❒LUCI DI CORTESIA
❒USCITA MENUSelezione di una voce del menu
principale senza sottomenu:❒tramite pressione breve del pulsante SET/
può essere
selezionata l’impostazione del menu principale che si desidera
modificare;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) può
essere scelta la nuova impostazione;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
menu principale prima selezionata.
Selezione di una voce del menu
principale con sottomenu:❒tramite pressione breve del pulsante SET/
si può visualizzare la
prima voce del sottomenu;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) si
possono scorrere tutte le voci del sottomenu;
❒tramite pressione breve del pulsante SET/si può selezionare la
voce del sottomenu visualizzata e si entra nel menu di impostazione
relativo;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) può
essere scelta la nuova impostazione di questa voce del sottomenu;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
sottomenu prima selezionata.
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

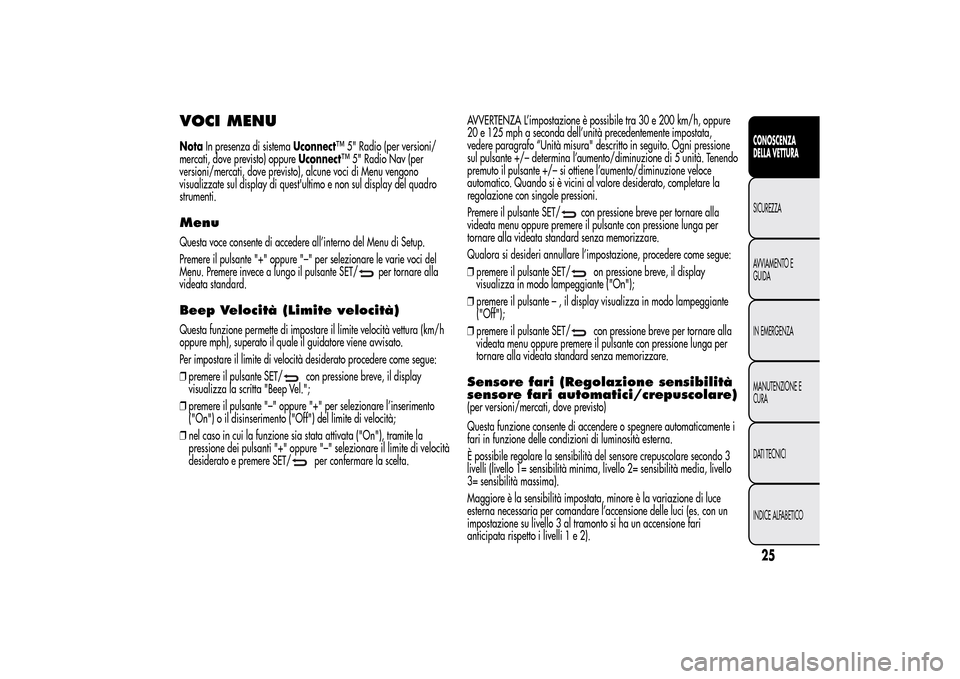

VOCI MENUNotaIn presenza di sistemaUconnect™ 5" Radio (per versioni/
mercati, dove previsto) oppureUconnect™ 5" Radio Nav (per
versioni/mercati, dove previsto), alcune voci di Menu vengono
visualizzate sul display di quest'ultimo e non sul display del quadro
strumenti.MenuQuesta voce consente di accedere all’interno del Menu di Setup.
Premere il pulsante "+" oppure "–" per selezionare le varie voci del
Menu. Premere invece a lungo il pulsante SET/
per tornare alla
videata standard.
Beep Velocità (Limite velocità)Questa funzione permette di impostare il limite velocità vettura (km/h
oppure mph), superato il quale il guidatore viene avvisato.
Per impostare il limite di velocità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza la scritta "Beep Vel.";
❒premere il pulsante "–" oppure "+" per selezionare l’inserimento
("On") o il disinserimento ("Off") del limite di velocità;
❒nel caso in cui la funzione sia stata attivata ("On"), tramite la
pressione dei pulsanti "+" oppure "–" selezionare il limite di velocità
desiderato e premere SET/per confermare la scelta.AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, oppure
20 e 125 mph a seconda dell’unità precedentemente impostata,
vedere paragrafo “Unità misura" descritto in seguito. Ogni pressione
sul pulsante +/– determina l’aumento/diminuzione di 5 unità. Tenendo
premuto il pulsante +/– si ottiene l’aumento/diminuzione veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Qualora si desideri annullare l’impostazione, procedere come segue:
❒premere il pulsante SET/
on pressione breve, il display
visualizza in modo lampeggiante ("On");
❒premere il pulsante–,ildisplay visualizza in modo lampeggiante
("Off");
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sensore fari (Regolazione sensibilità
sensore fari automatici/crepuscolare)(per versioni/mercati, dove previsto)
Questa funzione consente di accendere o spegnere automaticamente i
fari in funzione delle condizioni di luminosità esterna.
È possibile regolare la sensibilità del sensore crepuscolare secondo 3
livelli (livello 1= sensibilità minima, livello 2= sensibilità media, livello
3= sensibilità massima).
Maggiore è la sensibilità impostata, minore è la variazione di luce
esterna necessaria per comandare l’accensione delle luci (es. con un
impostazione su livello 3 al tramonto si ha un accensione fari
anticipata rispetto i livelli 1 e 2).
25CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

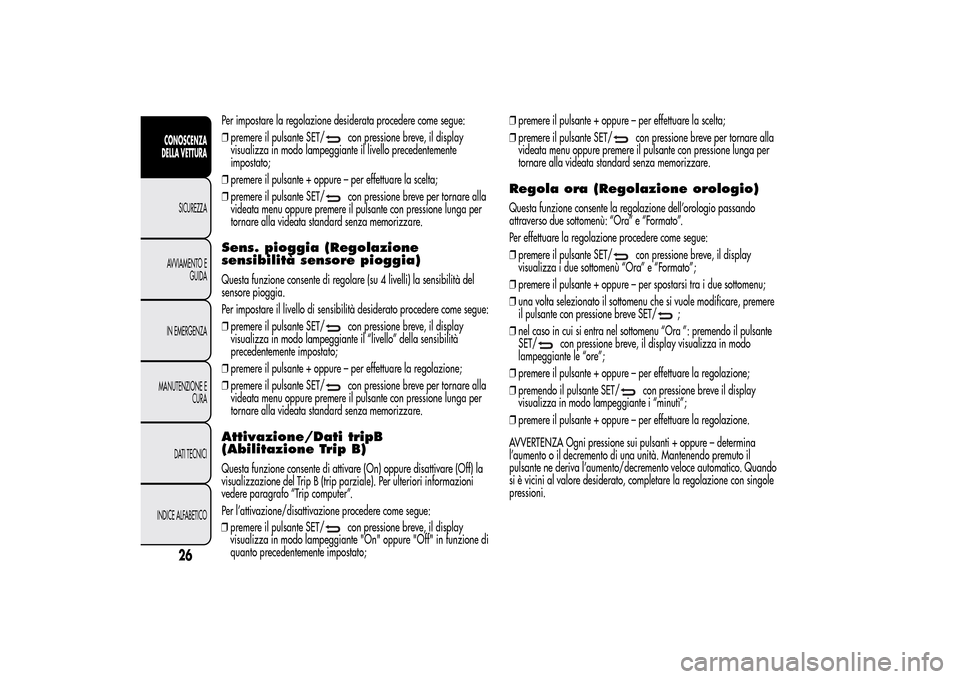

Per impostare la regolazione desiderata procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
❒premere il pulsante + oppure – per effettuare la scelta;
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sens. pioggia (Regolazione
sensibilità sensore pioggia)Questa funzione consente di regolare (su 4 livelli) la sensibilità del
sensore pioggia.
Per impostare il livello di sensibilità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il “livello” della sensibilità
precedentemente impostato;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Attivazione/Dati tripB
(Abilitazione Trip B)Questa funzione consente di attivare (On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Per l’attivazione/disattivazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;❒premere il pulsante + oppure – per effettuare la scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Regola ora (Regolazione orologio)Questa funzione consente la regolazione dell’orologio passando
attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza i due sottomenù “Ora” e “Formato”;
❒premere il pulsante + oppure – per spostarsi tra i due sottomenu;
❒una volta selezionato il sottomenu che si vuole modificare, premere
il pulsante con pressione breve SET/
;
❒nel caso in cui si entra nel sottomenu “Ora ”: premendo il pulsante
SET/
con pressione breve, il display visualizza in modo
lampeggiante le “ore”;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premendo il pulsante SET/
con pressione breve il display
visualizza in modo lampeggiante i “minuti”;
❒premere il pulsante + oppure – per effettuare la regolazione.
AVVERTENZA Ogni pressione sui pulsanti + oppure – determina
l’aumento o il decremento di una unità. Mantenendo premuto il
pulsante ne deriva l’aumento/decremento veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione con singole
pressioni.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
