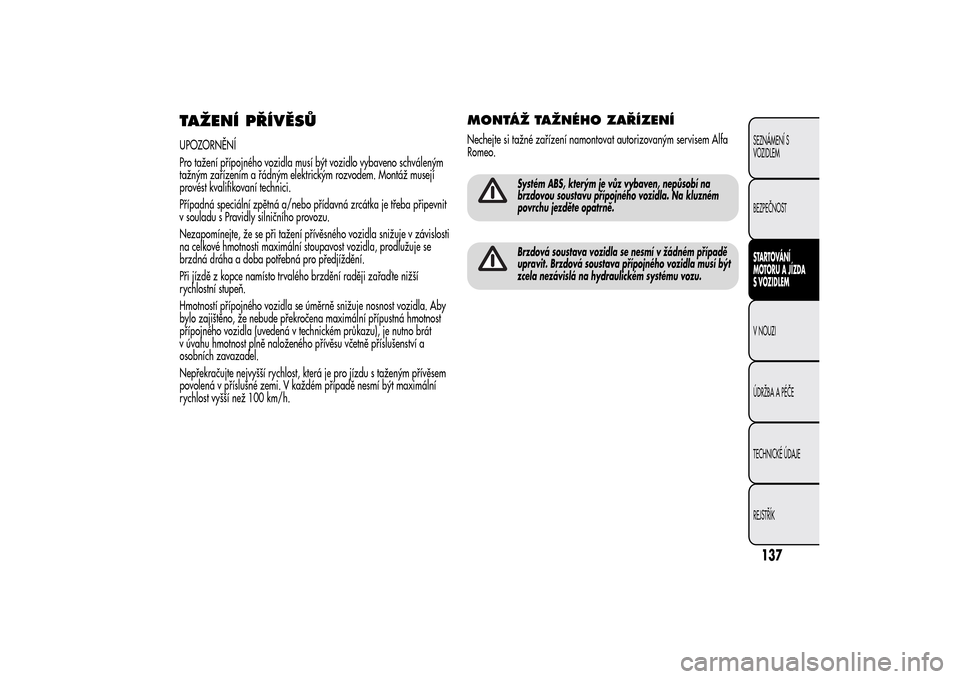

TAŽENÍ PŘÍVĚSŮUPOZORNĚNÍ
Pro tažení přípojného vozidla musí být vozidlo vybaveno schváleným
tažným zařízením a řádným elektrickým rozvodem. Montáž musejí
provést kvalifikovaní technici.
Případná speciální zpětná a/nebo přídavná zrcátka je třeba připevnit
v souladu s Pravidly silničního provozu.
Nezapomínejte, že se při tažení přívěsného vozidla snižuje v závislosti
na celkové hmotnosti maximální stoupavost vozidla, prodlužuje se
brzdná dráha a doba potřebná pro předjíždění.
Při jízdě z kopce namísto trvalého brzdění raději zařaď te nižší
rychlostní stupeň.
Hmotností přípojného vozidla se úměrně snižuje nosnost vozidla. Aby
bylo zajištěno, že nebude překročena maximální přípustná hmotnost
přípojného vozidla (uvedená v technickém průkazu), je nutno brát
v úvahu hmotnost plně naloženého přívěsu včetně příslušenství a
osobních zavazadel.
Nepřekračujte nejvyšší rychlost, která je pro jízdu s taženým přívěsem
povolená v příslušné zemi. V každém případě nesmí být maximální
rychlost vyšší než 100 km/h.
MONTÁŽ TAŽNÉHO ZAŘÍZENÍNechejte si tažné zařízení namontovat autorizovaným servisem Alfa
Romeo.
Systém ABS, kterým je vůz vybaven, nepůsobí na
brzdovou soustavu přípojného vozidla. Na kluzném
povrchu jezděte opatrně.Brzdová soustava vozidla se nesmí v žádném případě
upravit. Brzdová soustava přípojného vozidla musí být
zcela nezávislá na hydraulickém systému vozu.
137SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

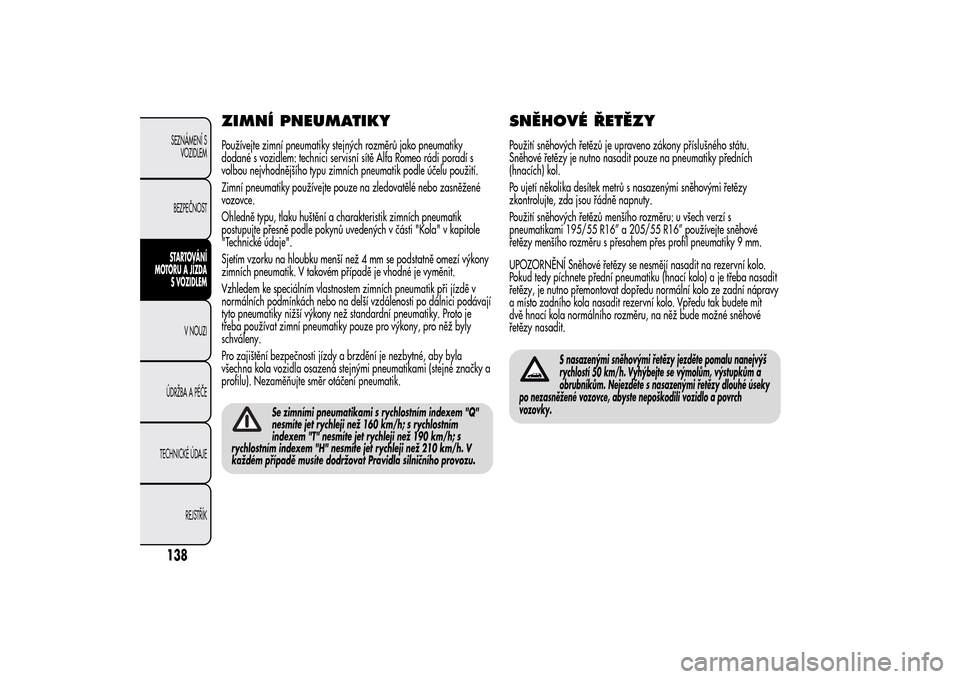

ZIMNÍ PNEUMATIKYPoužívejte zimní pneumatiky stejných rozměrů jako pneumatiky
dodané s vozidlem: technici servisní sítě Alfa Romeo rádi poradí s
volbou nejvhodnějšího typu zimních pneumatik podle účelu použití.
Zimní pneumatiky používejte pouze na zledovatělé nebo zasněžené
vozovce.
Ohledně typu, tlaku huštění a charakteristik zimních pneumatik
postupujte přesně podle pokynů uvedených v části "Kola" v kapitole
"Technické údaje".
Sjetím vzorku na hloubku menší než 4 mm se podstatně omezí výkony
zimních pneumatik. V takovém případě je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem zimních pneumatik při jízdě v
normálních podmínkách nebo na delší vzdálenosti po dálnici podávají
tyto pneumatiky nižší výkony než standardní pneumatiky. Proto je
třeba používat zimní pneumatiky pouze pro výkony, pro něž byly
schváleny.
Pro zajištění bezpečnosti jízdy a brzdění je nezbytné, aby byla
všechna kola vozidla osazená stejnými pneumatikami (stejné značky a
profilu). Nezaměňujte směr otáčení pneumatik.
Se zimními pneumatikami s rychlostním indexem "Q"
nesmíte jet rychleji než 160 km/h; s rychlostním
indexem "T" nesmíte jet rychleji než 190 km/h; s
rychlostním indexem "H" nesmíte jet rychleji než 210 km/h. V
každém případě musíte dodržovat Pravidla silničního provozu.
SNĚHOVÉ ŘETĚZYPoužití sněhových řetězů je upraveno zákony příslušného státu.
Sněhové řetězy je nutno nasadit pouze na pneumatiky předních
(hnacích) kol.
Po ujetí několika desítek metrů s nasazenými sněhovými řetězy
zkontrolujte, zda jsou řádně napnuty.
Použití sněhových řetězů menšího rozměru: u všech verzí s
pneumatikami 195/55 R16” a 205/55 R16” používejte sněhové
řetězy menšího rozměru s přesahem přes profil pneumatiky 9 mm.
UPOZORNĚNÍ Sněhové řetězy se nesmějí nasadit na rezervní kolo.
Pokud tedy píchnete přední pneumatiku (hnací kolo) a je třeba nasadit
řetězy, je nutno přemontovat dopředu normální kolo ze zadní nápravy
a místo zadního kola nasadit rezervní kolo. Vpředu tak budete mít
dvě hnací kola normálního rozměru, na něž bude možné sněhové
řetězy nasadit.
S nasazenými sněhovými řetězy jezděte pomalu nanejvýš
rychlostí 50 km/h. Vyhýbejte se výmolům, výstupkům a
obrubníkům. Nejezděte s nasazenými řetězy dlouhé úseky
po nezasněžené vozovce, abyste nepoškodili vozidlo a povrch
vozovky.
138SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

DLOUHODOBÉ ODSTAVENÍ
VOZIDLAJestliže má být vozidlo odstaveno na delší dobu, doporučujeme učinit
následující opatření:
❒Odstavte vozidlo v krytém, suchém a pokud možno větraném
prostoru; zařaď te rychlostní stupeň; zkontrolujte, že není zatažená
parkovací brzda;
❒odpojte svorku minusového pólu baterie a zkontrolujte nabití
baterie; Tuto kontrolu je nutno na odstaveném vozidle provádět
jednou za tři měsíce;
❒pokud neodpojíte baterii od elektrického rozvodu, kontrolujte stav
jejího nabití každých třicet dnů;
❒očistěte a ošetřete nalakované díly konzervačními přípravky;
❒očistěte a ošetřete kovové lesklé díly speciálním přípravky k dostání
běžně na trhu;❒stírací lišty stíračů čelního a zadního okna posypte mastkem a
odklopte je od skel;
❒pootevřete okna;
❒zakryjte vozidlo textilní plachtou nebo plachtou z děrovaného
plastu. Nepoužívejte plachtu z plastu bez otvorů, protože
neumožňuje odpařování vlhkosti z povrchu vozidla;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než je normálně
předepsaná hodnota, kontroluje pravidelně tlak v pneumatikách;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Předtím, než odpojíte elektrické napájení baterie,
počkejte alespoň 1 minutu poté, co jste startovací klíč dali do polohy
STOP.
139SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOSTSTARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

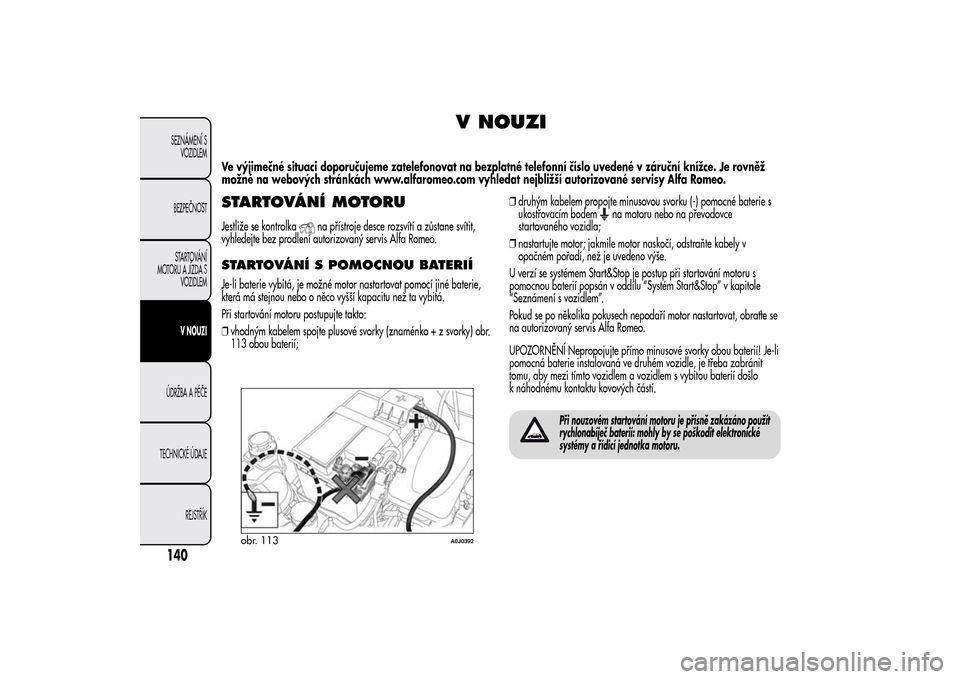

V NOUZI
Ve výjimečné situaci doporučujeme zatelefonovat na bezplatné telefonní číslo uvedené v záruční knížce. Je rovněž
možné na webových stránkách www.alfaromeo.com vyhledat nejbližší autorizované servisy Alfa Romeo.STARTOVÁNÍ MOTORUJestliže se kontrolka
na přístroje desce rozsvítí a zůstane svítit,
vyhledejte bez prodlení autorizovaný servis Alfa Romeo.
STARTOVÁNÍ S POMOCNOU BATERIÍJe-li baterie vybitá, je možné motor nastartovat pomocí jiné baterie,
která má stejnou nebo o něco vyšší kapacitu než ta vybitá.
Při startování motoru postupujte takto:
❒vhodným kabelem spojte plusové svorky (znaménko + z svorky) obr.
113 obou baterií;❒druhým kabelem propojte minusovou svorku (-) pomocné baterie s
ukostřovacím bodem
na motoru nebo na převodovce
startovaného vozidla;
❒nastartujte motor; jakmile motor naskočí, odstraňte kabely v
opačném pořadí, než je uvedeno výše.
U verzí se systémem Start&Stop je postup při startování motoru s
pomocnou baterií popsán v oddílu “Systém Start&Stop” v kapitole
“Seznámení s vozidlem”.
Pokud se po několika pokusech nepodaří motor nastartovat, obraťte se
na autorizovaný servis Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo minusové svorky obou baterií! Je-li
pomocná baterie instalovaná ve druhém vozidle, je třeba zabránit
tomu, aby mezi tímto vozidlem a vozidlem s vybitou baterií došlo
k náhodnému kontaktu kovových částí.
Při nouzovém startování motoru je přísně zakázáno použít
rychlonabíječ baterií: mohly by se poškodit elektronické
systémy a řídicí jednotka motoru.
obr. 113
A0J0392
140SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

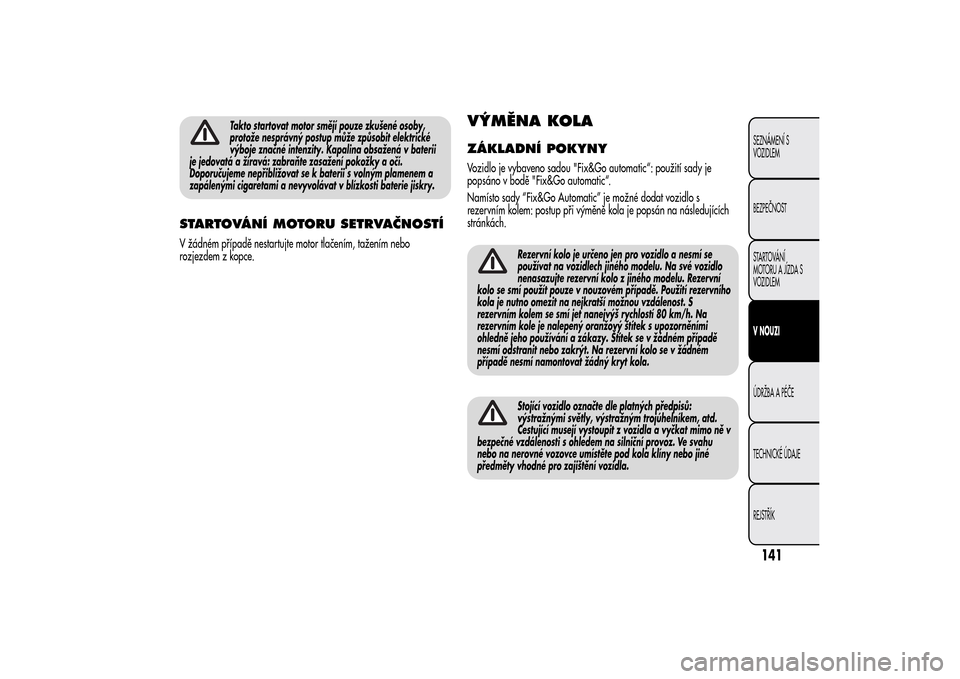

Takto startovat motor smějí pouze zkušené osoby,
protože nesprávný postup může způsobit elektrické
výboje značné intenzity. Kapalina obsažená v baterii
je jedovatá a žíravá: zabraňte zasažení pokožky a očí.
Doporučujeme nepřibližovat se k baterii s volným plamenem a
zapálenými cigaretami a nevyvolávat v blízkosti baterie jiskry.
STARTOVÁNÍ MOTORU SETRVAČNOSTÍV žádném případě nestartujte motor tlačením, tažením nebo
rozjezdem z kopce.
VÝMĚNA KOLAZÁKLADNÍ POKYNYVozidlo je vybaveno sadou "Fix&Go automatic“: použití sady je
popsáno v bodě "Fix&Go automatic“.
Namísto sady “Fix&Go Automatic” je možné dodat vozidlo s
rezervním kolem: postup při výměně kola je popsán na následujících
stránkách.
Rezervní kolo je určeno jen pro vozidlo a nesmí se
používat na vozidlech jiného modelu. Na své vozidlo
nenasazujte rezervní kolo z jiného modelu. Rezervní
kolo se smí použít pouze v nouzovém případě. Použití rezervního
kola je nutno omezit na nejkratší možnou vzdálenost. S
rezervním kolem se smí jet nanejvýš rychlostí 80 km/h. Na
rezervním kole je nalepený oranžový štítek s upozorněními
ohledně jeho používání a zákazy. Štítek se v žádném případě
nesmí odstranit nebo zakrýt. Na rezervní kolo se v žádném
případě nesmí namontovat žádný kryt kola.Stojící vozidlo označte dle platných předpisů:
výstražnými světly, výstražným trojúhelníkem, atd.
Cestující musejí vystoupit z vozidla a vyčkat mimo ně v
bezpečné vzdálenosti s ohledem na silniční provoz. Ve svahu
nebo na nerovné vozovce umístěte pod kola klíny nebo jiné
předměty vhodné pro zajištění vozidla.
141SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

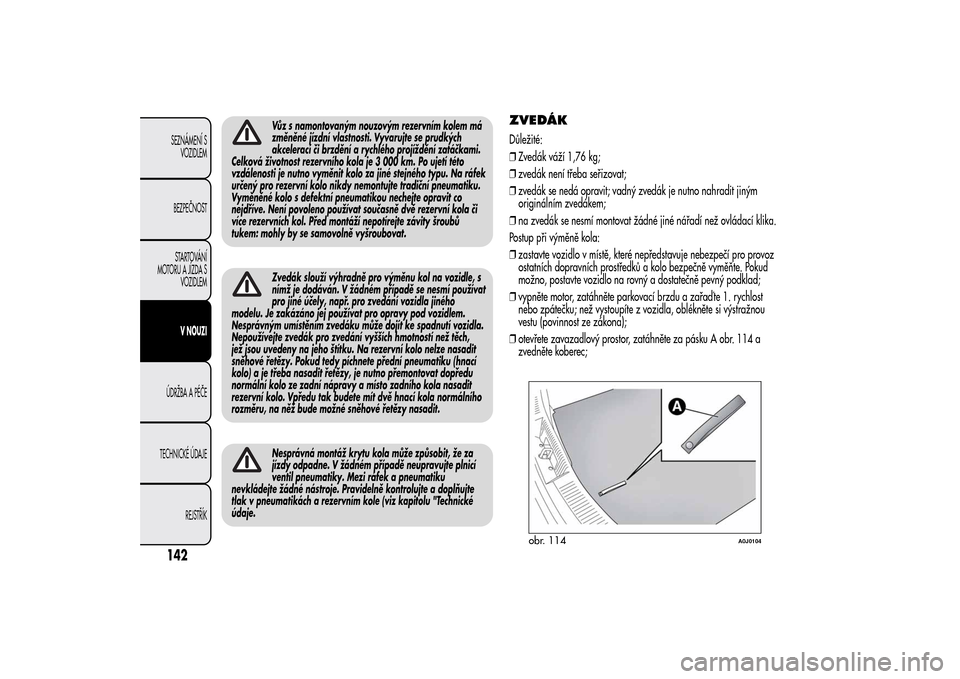

Vůz s namontovaným nouzovým rezervním kolem má
změněné jízdní vlastnosti. Vyvarujte se prudkých
akcelerací či brzdění a rychlého projíždění zatáčkami.
Celková životnost rezervního kola je 3 000 km. Po ujetí této
vzdálenosti je nutno vyměnit kolo za jiné stejného typu. Na ráfek
určený pro rezervní kolo nikdy nemontujte tradiční pneumatiku.
Vyměněné kolo s defektní pneumatikou nechejte opravit co
nejdříve. Není povoleno používat současně dvě rezervní kola či
více rezervních kol. Před montáží nepotírejte závity šroubů
tukem: mohly by se samovolně vyšroubovat.Zvedák slouží výhradně pro výměnu kol na vozidle, s
nímž je dodáván. V žádném případě se nesmí používat
pro jiné účely, např. pro zvedání vozidla jiného
modelu. Je zakázáno jej používat pro opravy pod vozidlem.
Nesprávným umístěním zvedáku může dojít ke spadnutí vozidla.
Nepoužívejte zvedák pro zvedání vyšších hmotností než těch,
jež jsou uvedeny na jeho štítku. Na rezervní kolo nelze nasadit
sněhové řetězy. Pokud tedy píchnete přední pneumatiku (hnací
kolo) a je třeba nasadit řetězy, je nutno přemontovat dopředu
normální kolo ze zadní nápravy a místo zadního kola nasadit
rezervní kolo. Vpředu tak budete mít dvě hnací kola normálního
rozměru, na něž bude možné sněhové řetězy nasadit.Nesprávná montáž krytu kola může způsobit, že za
jízdy odpadne. V žádném případě neupravujte plnicí
ventil pneumatiky. Mezi ráfek a pneumatiku
nevkládejte žádné nástroje. Pravidelně kontrolujte a doplňujte
tlak v pneumatikách a rezervním kole (viz kapitolu "Technické
údaje.
ZVEDÁKDůležité:
❒Zvedák váží 1,76 kg;
❒zvedák není třeba seřizovat;
❒zvedák se nedá opravit; vadný zvedák je nutno nahradit jiným
originálním zvedákem;
❒na zvedák se nesmí montovat žádné jiné nářadí než ovládací klika.
Postup při výměně kola:
❒zastavte vozidlo v místě, které nepředstavuje nebezpečí pro provoz
ostatních dopravních prostředků a kolo bezpečně vyměňte. Pokud
možno, postavte vozidlo na rovný a dostatečně pevný podklad;
❒vypněte motor, zatáhněte parkovací brzdu a zařaď te 1. rychlost
nebo zpátečku; než vystoupíte z vozidla, oblékněte si výstražnou
vestu (povinnost ze zákona);
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 114 a
zvedněte koberec;
obr. 114
A0J0104
142SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

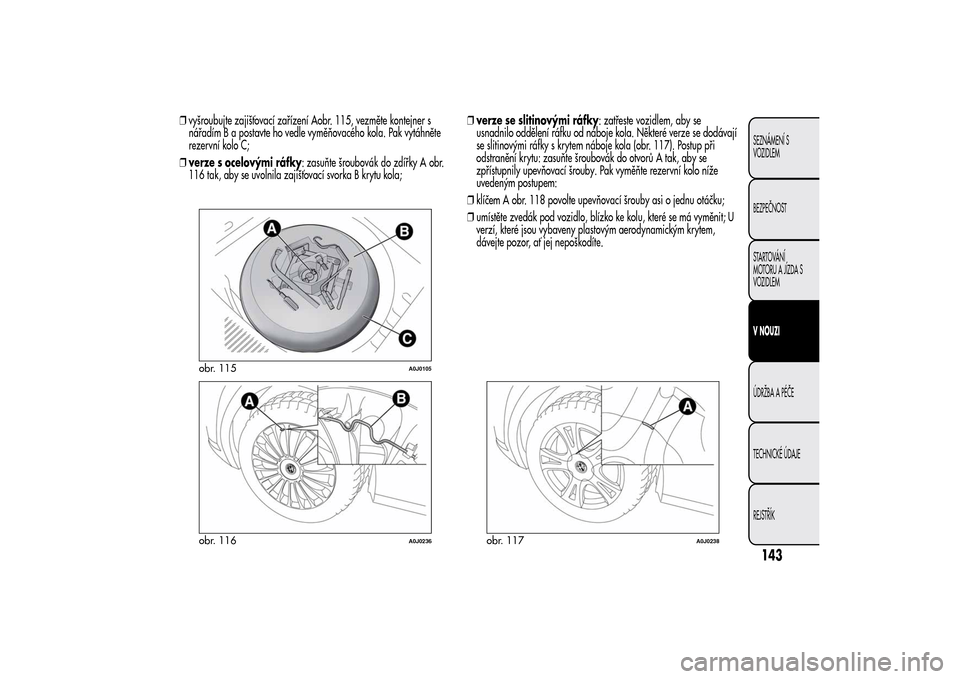

❒vyšroubujte zajišťovací zařízení Aobr. 115, vezměte kontejner s
nářadím B a postavte ho vedle vyměňovacého kola. Pak vytáhněte
rezervní kolo C;
❒verze s ocelovými ráfky: zasuňte šroubovák do zdířky A obr.
116 tak, aby se uvolnila zajišťovací svorka B krytu kola;❒verze se slitinovými ráfky: zatřeste vozidlem, aby se
usnadnilo oddělení ráfku od náboje kola. Některé verze se dodávají
se slitinovými ráfky s krytem náboje kola (obr. 117). Postup při
odstranění krytu: zasuňte šroubovák do otvorů A tak, aby se
zpřístupnily upevňovací šrouby. Pak vyměňte rezervní kolo níže
uvedeným postupem:
❒klíčem A obr. 118 povolte upevňovací šrouby asi o jednu otáčku;
❒umístěte zvedák pod vozidlo, blízko ke kolu, které se má vyměnit; U
verzí, které jsou vybaveny plastovým aerodynamickým krytem,
dávejte pozor, ať jej nepoškodíte.
obr. 115
A0J0105
obr. 116
A0J0236
obr. 117
A0J0238
143SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

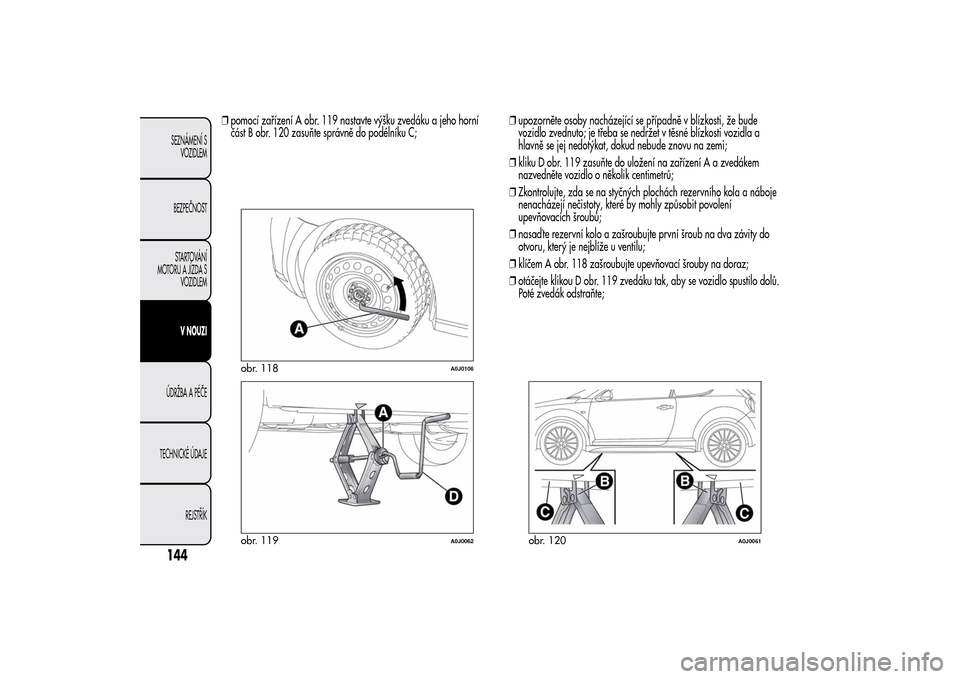

❒pomocí zařízení A obr. 119 nastavte výšku zvedáku a jeho horní
část B obr. 120 zasuňte správně do podélníku C;❒upozorněte osoby nacházející se případně v blízkosti, že bude
vozidlo zvednuto; je třeba se nedržet v těsné blízkosti vozidla a
hlavně se jej nedotýkat, dokud nebude znovu na zemi;
❒kliku D obr. 119 zasuňte do uložení na zařízení A a zvedákem
nazvedněte vozidlo o několik centimetrů;
❒Zkontrolujte, zda se na styčných plochách rezervního kola a náboje
nenacházejí nečistoty, které by mohly způsobit povolení
upevňovacích šroubů;
❒nasaď te rezervní kolo a zašroubujte první šroub na dva závity do
otvoru, který je nejblíže u ventilu;
❒klíčem A obr. 118 zašroubujte upevňovací šrouby na doraz;
❒otáčejte klikou D obr. 119 zvedáku tak, aby se vozidlo spustilo dolů.
Poté zvedák odstraňte;
obr. 118
A0J0106
obr. 119
A0J0062
obr. 120
A0J0061
144SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

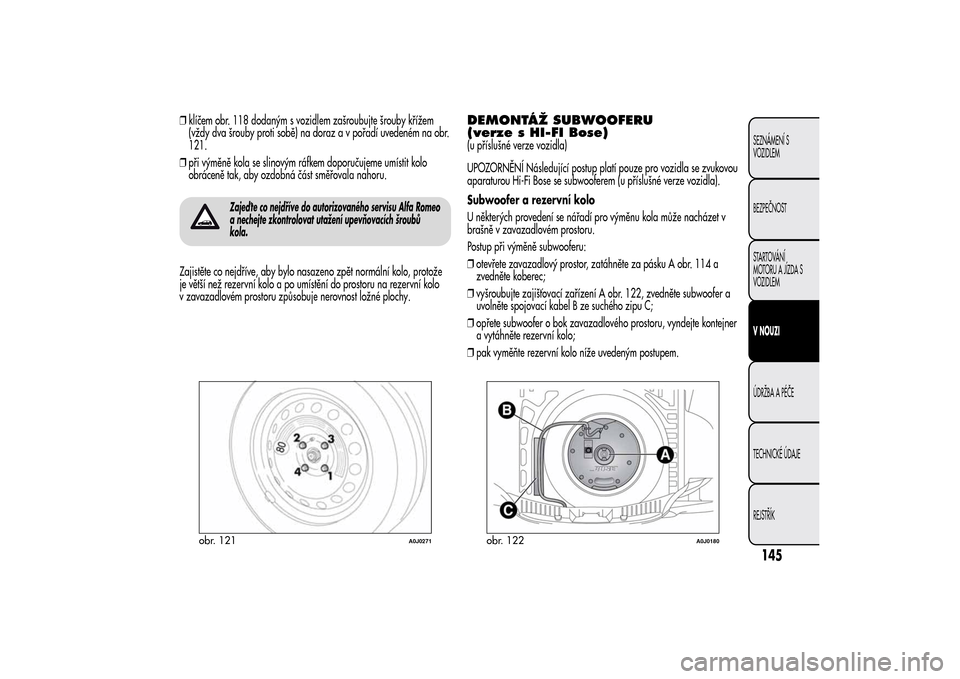

❒klíčem obr. 118 dodaným s vozidlem zašroubujte šrouby křížem
(vždy dva šrouby proti sobě) na doraz a v pořadí uvedeném na obr.
121.
❒při výměně kola se slinovým ráfkem doporučujeme umístit kolo
obráceně tak, aby ozdobná část směřovala nahoru.
Zajeď te co nejdříve do autorizovaného servisu Alfa Romeo
a nechejte zkontrolovat utažení upevňovacích šroubů
kola.
Zajistěte co nejdříve, aby bylo nasazeno zpět normální kolo, protože
je větší než rezervní kolo a po umístění do prostoru na rezervní kolo
v zavazadlovém prostoru způsobuje nerovnost ložné plochy.
DEMONTÁŽ SUBWOOFERU
(verze s HI-FI Bose)(u příslušné verze vozidla)
UPOZORNĚNÍ Následující postup platí pouze pro vozidla se zvukovou
aparaturou Hi-Fi Bose se subwooferem (u příslušné verze vozidla).
Subwoofer a rezervní kolo
U některých provedení se nářadí pro výměnu kola může nacházet v
brašně v zavazadlovém prostoru.
Postup při výměně subwooferu:
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 114 a
zvedněte koberec;
❒vyšroubujte zajišťovací zařízení A obr. 122, zvedněte subwoofer a
uvolněte spojovací kabel B ze suchého zipu C;
❒opřete subwoofer o bok zavazadlového prostoru, vyndejte kontejner
a vytáhněte rezervní kolo;
❒pak vyměňte rezervní kolo níže uvedeným postupem.
obr. 121
A0J0271
obr. 122
A0J0180
145SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

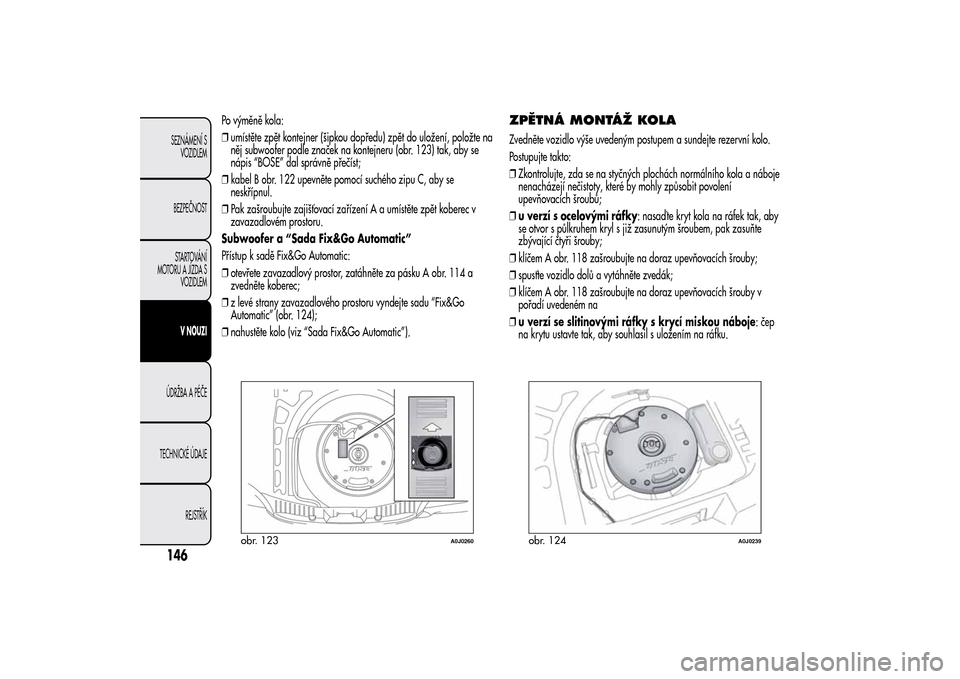

Po výměně kola:
❒umístěte zpět kontejner (šipkou dopředu) zpět do uložení, položte na
něj subwoofer podle značek na kontejneru (obr. 123) tak, aby se
nápis “BOSE” dal správně přečíst;
❒kabel B obr. 122 upevněte pomocí suchého zipu C, aby se
neskřípnul.
❒Pak zašroubujte zajišťovací zařízení A a umístěte zpět koberec v
zavazadlovém prostoru.
Subwoofer a “Sada Fix&Go Automatic”
Přístup k sadě Fix&Go Automatic:
❒otevřete zavazadlový prostor, zatáhněte za pásku A obr. 114 a
zvedněte koberec;
❒z levé strany zavazadlového prostoru vyndejte sadu “Fix&Go
Automatic” (obr. 124);
❒nahustěte kolo (viz “Sada Fix&Go Automatic”).
ZPĚTNÁ MONTÁŽ KOLAZvedněte vozidlo výše uvedeným postupem a sundejte rezervní kolo.
Postupujte takto:
❒Zkontrolujte, zda se na styčných plochách normálního kola a náboje
nenacházejí nečistoty, které by mohly způsobit povolení
upevňovacích šroubů;
❒u verzí s ocelovými ráfky: nasaď te kryt kola na ráfek tak, aby
se otvor s půlkruhem kryl s již zasunutým šroubem, pak zasuňte
zbývající čtyři šrouby;
❒klíčem A obr. 118 zašroubujte na doraz upevňovacích šrouby;
❒spusťte vozidlo dolů a vytáhněte zvedák;
❒klíčem A obr. 118 zašroubujte na doraz upevňovacích šrouby v
pořadí uvedeném na
❒u verzí se slitinovými ráfky s krycí miskou náboje:čep
na krytu ustavte tak, aby souhlasil s uložením na ráfku.
obr. 123
A0J0260
obr. 124
A0J0239
146SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
