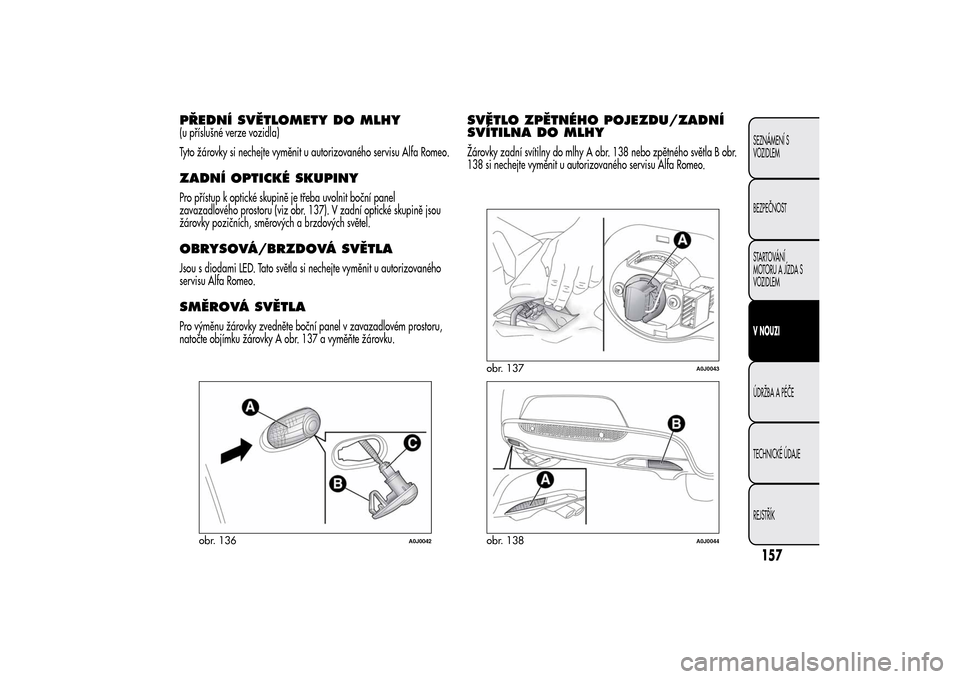

PŘEDNÍ SVĚTLOMETY DO MLHY(u příslušné verze vozidla)
Tyto žárovky si nechejte vyměnit u autorizovaného servisu Alfa Romeo.ZADNÍ OPTICKÉ SKUPINYPro přístup k optické skupině je třeba uvolnit boční panel
zavazadlového prostoru (viz obr. 137). V zadní optické skupině jsou
žárovky pozičních, směrových a brzdových světel.OBRYSOVÁ/BRZDOVÁ SVĚTLAJsou s diodami LED. Tato světla si nechejte vyměnit u autorizovaného
servisu Alfa Romeo.SMĚROVÁ SVĚTLAPro výměnu žárovky zvedněte boční panel v zavazadlovém prostoru,
natočte objímku žárovky A obr. 137 a vyměňte žárovku.
SVĚTLO ZPĚTNÉHO POJEZDU/ZADNÍ
SVÍTILNA DO MLHYŽárovky zadní svítilny do mlhy A obr. 138 nebo zpětného světla B obr.
138 si nechejte vyměnit u autorizovaného servisu Alfa Romeo.
obr. 136
A0J0042
obr. 137
A0J0043
obr. 138
A0J0044
157SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

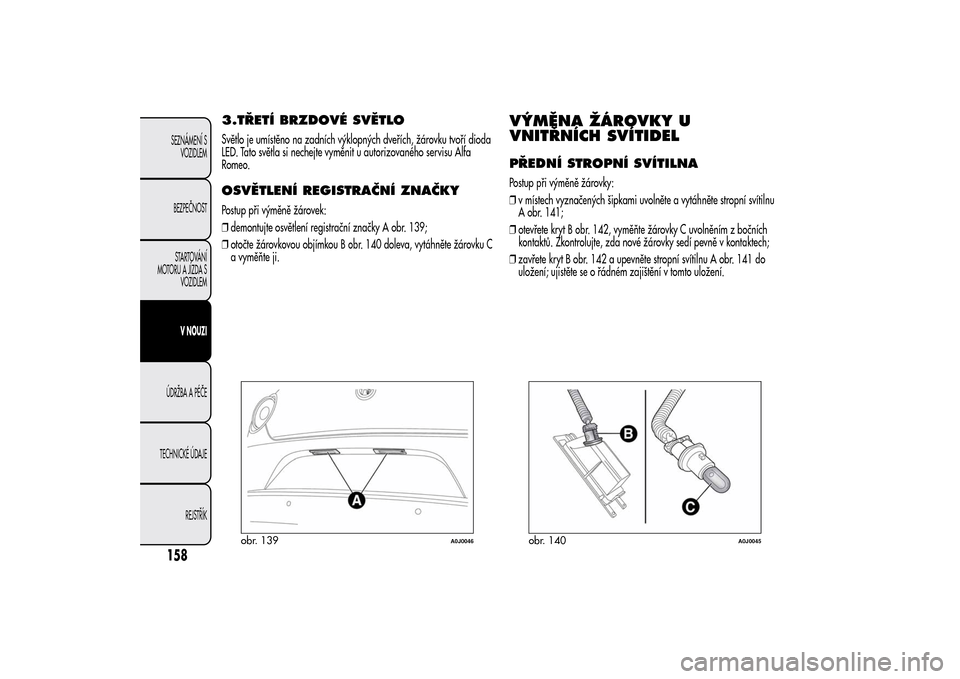

3.TŘETÍ BRZDOVÉ SVĚTLOSvětlo je umístěno na zadních výklopných dveřích, žárovku tvoří dioda
LED. Tato světla si nechejte vyměnit u autorizovaného servisu Alfa
Romeo.OSVĚTLENÍ REGISTRAČNÍ ZNAČKYPostup při výměně žárovek:
❒demontujte osvětlení registrační značky A obr. 139;
❒otočte žárovkovou objímkou B obr. 140 doleva, vytáhněte žárovku C
a vyměňte ji.
VÝMĚNA ŽÁROVKY U
VNITŘNÍCH SVÍTIDELPŘEDNÍ STROPNÍ SVÍTILNAPostup při výměně žárovky:
❒v místech vyznačených šipkami uvolněte a vytáhněte stropní svítilnu
A obr. 141;
❒otevřete kryt B obr. 142, vyměňte žárovky C uvolněním z bočních
kontaktů. Zkontrolujte, zda nové žárovky sedí pevně v kontaktech;
❒zavřete kryt B obr. 142 a upevněte stropní svítilnu A obr. 141 do
uložení; ujistěte se o řádném zajištění v tomto uložení.
obr. 139
A0J0046
obr. 140
A0J0045
158SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

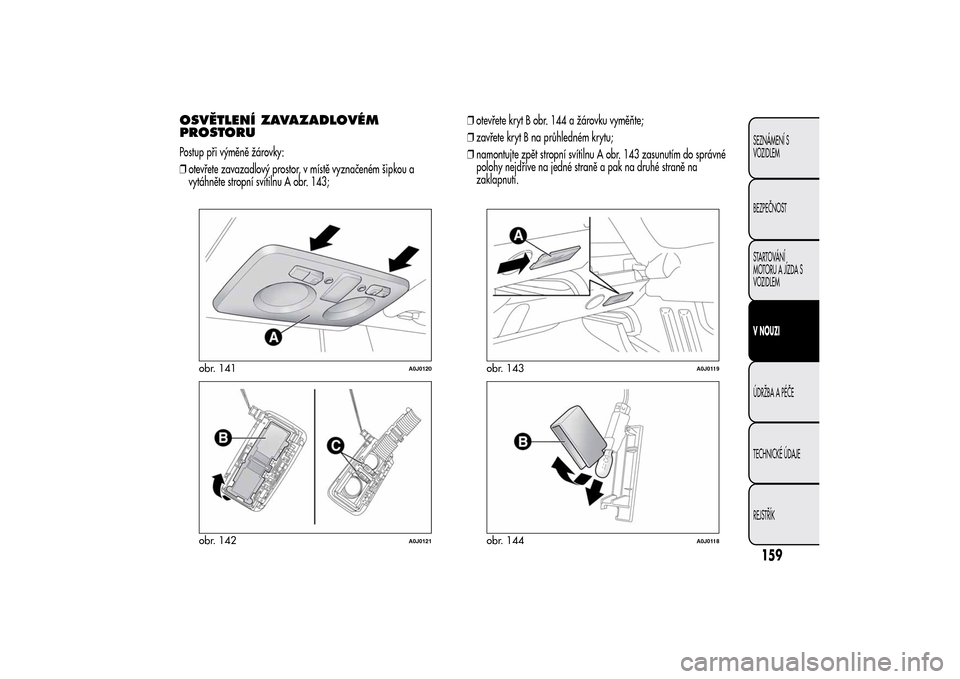

OSVĚTLENÍ ZAVAZADLOVÉM
PROSTORUPostup při výměně žárovky:
❒otevřete zavazadlový prostor, v místě vyznačeném šipkou a
vytáhněte stropní svítilnu A obr. 143;❒otevřete kryt B obr. 144 a žárovku vyměňte;
❒zavřete kryt B na průhledném krytu;
❒namontujte zpět stropní svítilnu A obr. 143 zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé straně na
zaklapnutí.
obr. 141
A0J0120
obr. 142
A0J0121
obr. 143
A0J0119
obr. 144
A0J0118
159SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ
DESCEPostup při výměně žárovky:
❒otevřete skříňku a vytáhněte stropní svítilnu A obr. 145;
❒vytáhněte žárovku B z postranních kontaktů a vyměňte ji;
zkontrolujte, zda nová žárovka sedí pevně v kontaktech.SVÍTIDLO U SLUNEČNÍ CLONY(u příslušné verze vozidla)
Postup při výměně žárovky:
❒sklopte sluneční clonu a v bodě vyznačeném šipkami uvolněte a
vytáhněte svítilnu A obr. 146;
❒otevřete kryt B uvolněním z úchytů C, po uvolnění z bočních
kontaktů vytáhněte žárovku D obr. 147 směrem ven a vyměňte ji;
❒zasuňte novou žárovku a ujistěte se, zda je správně umístěna a
zajištěna mezi kontakty;❒namontujte zpět kryt B obr. 146 správným zasunutím do úchytek C;
❒namontujte zpět stropní svítilnu: nejdříve ji zasuňte ze strany E
obr. 147, pak na ni zatlačte z druhé strany na zaklapnutí úchytky F;
obr. 145
A0J0122
obr. 146
A0J0123
obr. 147
A0J0124
160SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

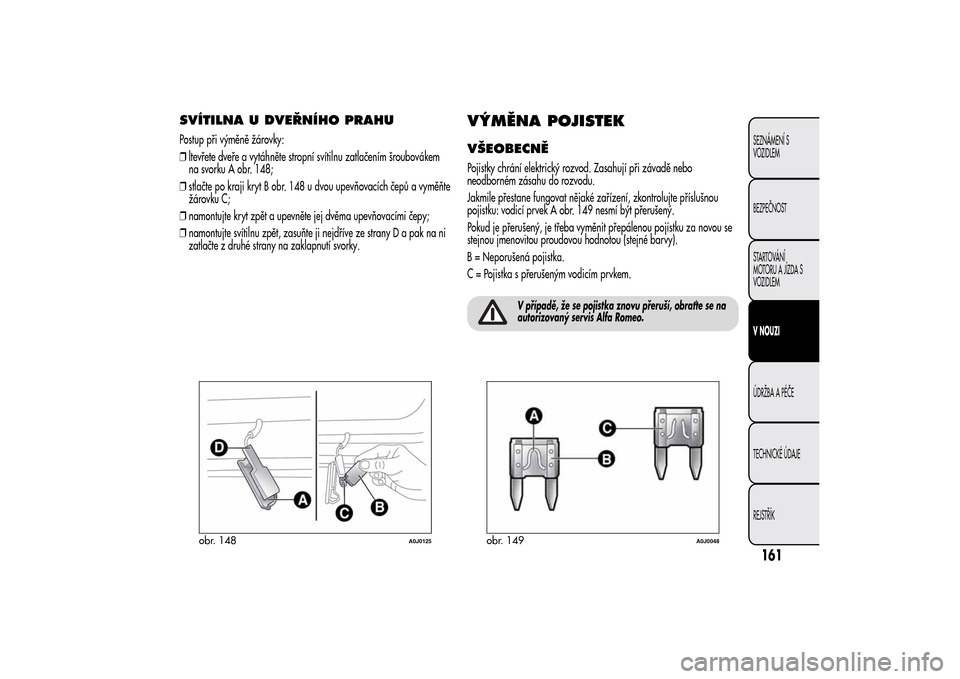

SVÍTILNA U DVEŘNÍHO PRAHUPostup při výměně žárovky:
❒ltevřete dveře a vytáhněte stropní svítilnu zatlačením šroubovákem
na svorku A obr. 148;
❒stlačte po kraji kryt B obr. 148 u dvou upevňovacích čepů a vyměňte
žárovku C;
❒namontujte kryt zpět a upevněte jej dvěma upevňovacími čepy;
❒namontujte svítilnu zpět, zasuňte ji nejdříve ze strany D a pak na ni
zatlačte z druhé strany na zaklapnutí svorky.
VÝMĚNA POJISTEKVŠEOBECNĚPojistky chrání elektrický rozvod. Zasahují při závadě nebo
neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení, zkontrolujte příslušnou
pojistku: vodicí prvek A obr. 149 nesmí být přerušený.
Pokud je přerušený, je třeba vyměnit přepálenou pojistku za novou se
stejnou jmenovitou proudovou hodnotou (stejné barvy).
B = Neporušená pojistka.
C = Pojistka s přerušeným vodicím prvkem.
V případě, že se pojistka znovu přeruší, obraťte se na
autorizovaný servis Alfa Romeo.
obr. 148
A0J0125
obr. 149
A0J0048
161SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

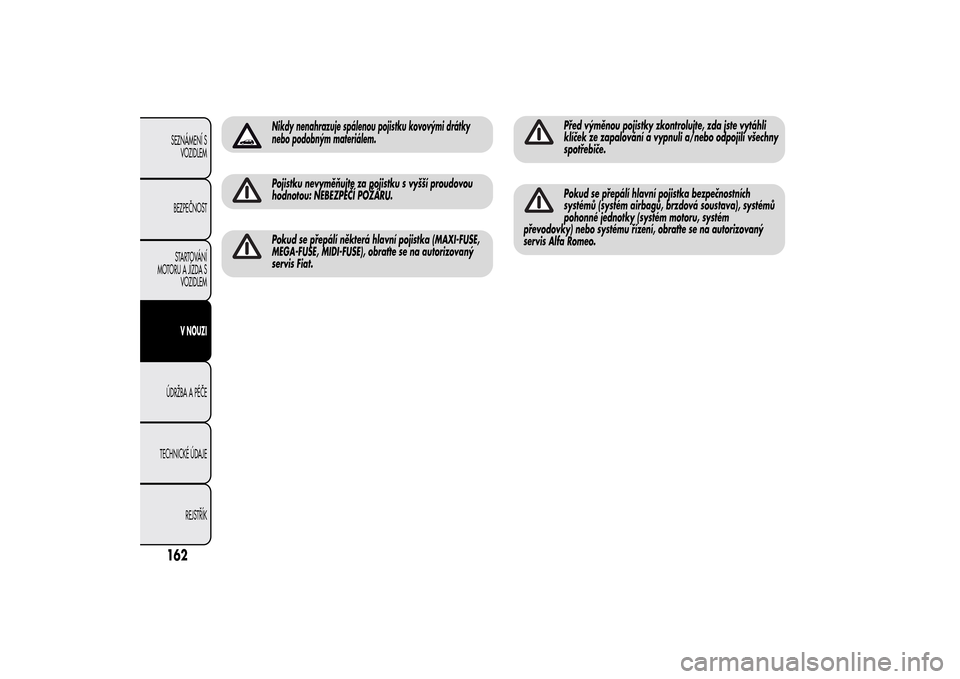

Nikdy nenahrazuje spálenou pojistku kovovými drátky
nebo podobným materiálem.Pojistku nevyměňujte za pojistku s vyšší proudovou
hodnotou: NEBEZPEČÍ POŽÁRU.Pokud se přepálí některá hlavní pojistka (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE), obraťte se na autorizovaný
servis Fiat.
Před výměnou pojistky zkontrolujte, zda jste vytáhli
klíček ze zapalování a vypnuli a/nebo odpojili všechny
spotřebiče.Pokud se přepálí hlavní pojistka bezpečnostních
systémů (systém airbagů, brzdová soustava), systémů
pohonné jednotky (systém motoru, systém
převodovky) nebo systému řízení, obraťte se na autorizovaný
servis Alfa Romeo.
162SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

PŘÍSTUP K POJISTKÁMPojistky jsou umístěny ve třech pojistkových skříňkách: jedna je v
motorovém prostoru, druhá pod palubní deskou a třetí v
zavazadlovém prostoru.
Pojistková skříňka v motorovém prostoru
Nachází se vedle baterie obr. 151: pro přístup k pojistkám vyšroubujte
šrouby A obr. 150 a sejměte víko B.
Číselné značení elektrického spotřebiče jištěného příslušnou pojistkou
je uvedeno na zadní straně víka.
Po výměně pojistky zkontrolujte, zda je řádně zavřené víko B
pojistkové skříňky.
Při mytí motorového prostoru nesmí proud vody zasáhnout
pojistkovou skříňku ani motorky stíračů.
obr. 150
A0J0126
obr. 151
A0J0417
163SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

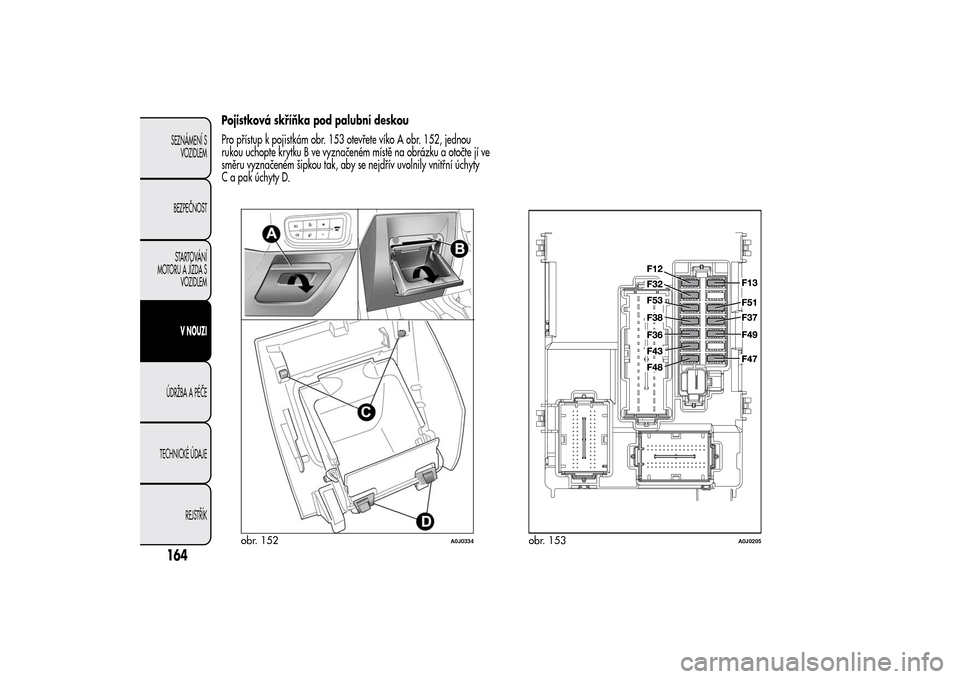

Pojistková skříňka pod palubní deskou
Pro přístup k pojistkám obr. 153 otevřete víko A obr. 152, jednou
rukou uchopte krytku B ve vyznačeném místě na obrázku a otočte jí ve
směru vyznačeném šipkou tak, aby se nejdřív uvolnily vnitřní úchyty
C a pak úchyty D.
obr. 152
A0J0334
obr. 153
A0J0205
164SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

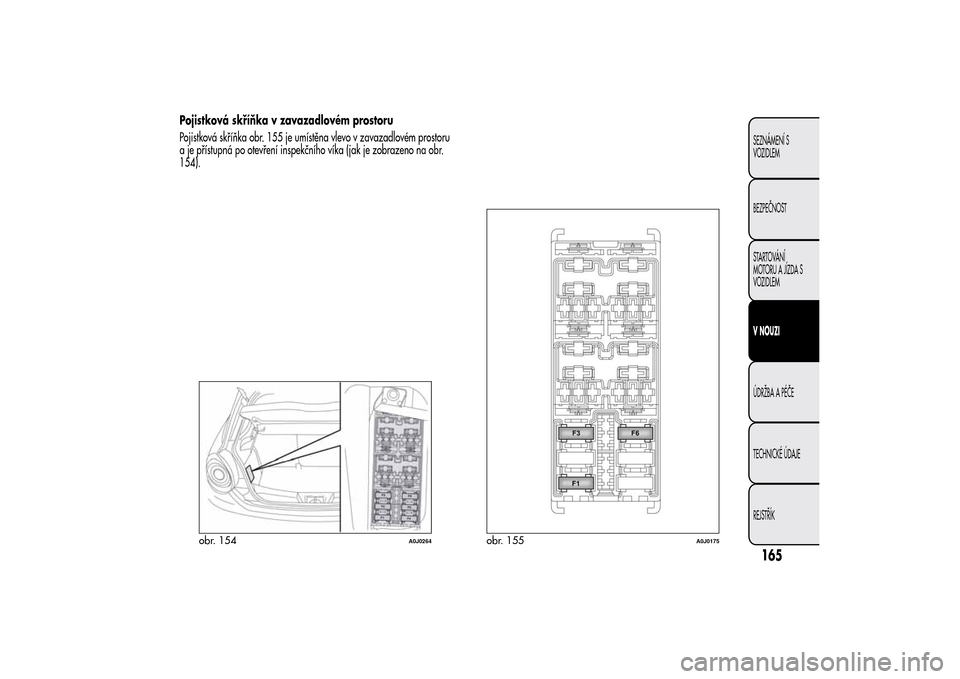

Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka obr. 155 je umístěna vlevo v zavazadlovém prostoru
a je přístupná po otevření inspekčního víka (jak je zobrazeno na obr.
154).
obr. 154
A0J0264
obr. 155
A0J0175
165SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

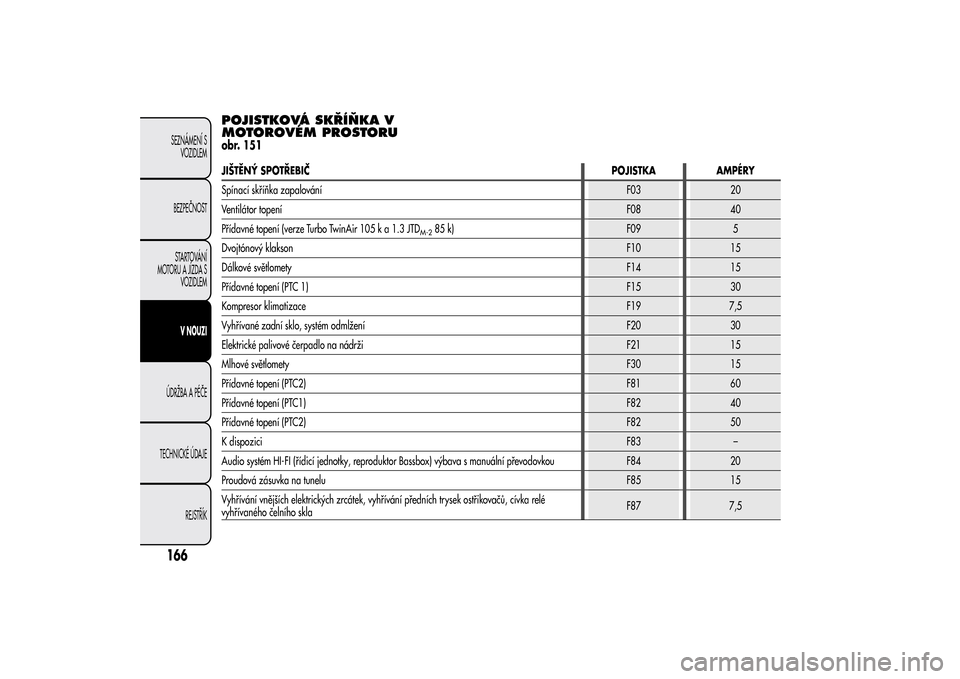

POJISTKOVÁ SKŘÍŇKA V
MOTOROVÉM PROSTORUobr. 151JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Spínací skříňka zapalováníF03 20
Ventilátor topeníF08 40
Přídavné topení (verze Turbo TwinAir 105 k a 1.3 JTD
M-2
85 k) F09 5
Dvojtónový klaksonF10 15
Dálkové světlometyF14 15
Přídavné topení (PTC 1)F15 30
Kompresor klimatizaceF19 7,5
Vyhřívané zadní sklo, systém odmlžení F20 30
Elektrické palivové čerpadlo na nádrži F21 15
Mlhové světlometyF30 15
Přídavné topení (PTC2)F81 60
Přídavné topení (PTC1)F82 40
Přídavné topení (PTC2)F82 50
K dispoziciF83 –
Audio systém HI-FI (řídicí jednotky, reproduktor Bassbox) výbava s manuální převodovkou F84 20
Proudová zásuvka na tuneluF85 15
Vyhřívání vnějších elektrických zrcátek, vyhřívání předních trysek ostřikovačů, cívka relé
vyhřívaného čelního sklaF87 7,5
