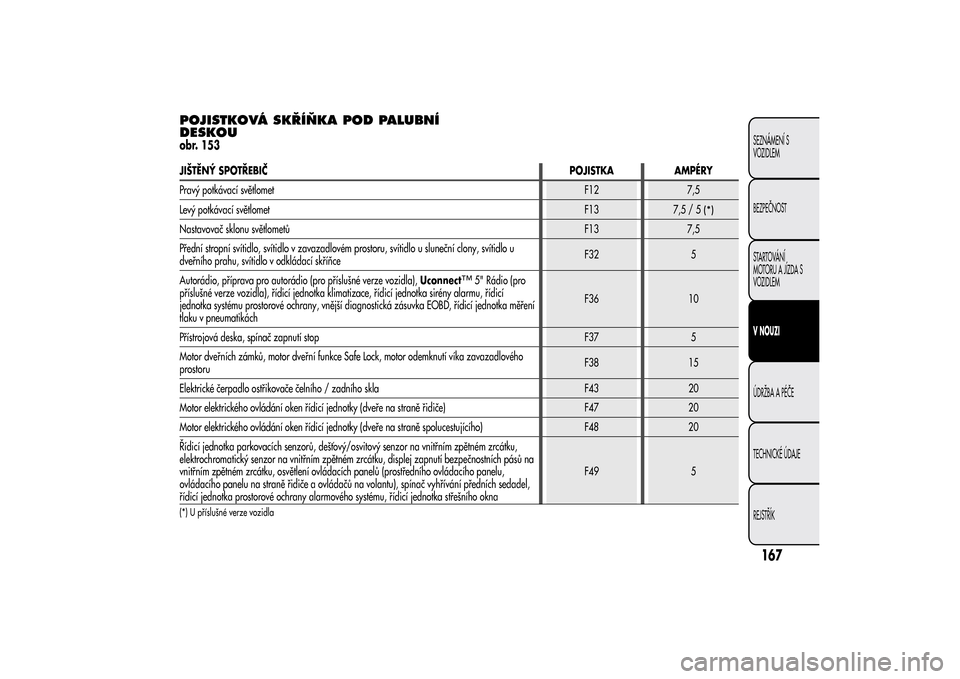

POJISTKOVÁ SKŘÍŇKA POD PALUBNÍ
DESKOUobr. 153JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Pravý potkávací světlometF12 7,5
Levý potkávací světlometF13
7,5/5
(*)
Nastavovač sklonu světlometůF13 7,5
Přední stropní svítidlo, svítidlo v zavazadlovém prostoru, svítidlo u sluneční clony, svítidlo u
dveřního prahu, svítidlo v odkládací skříňceF32 5
Autorádio, příprava pro autorádio (pro příslušné verze vozidla),Uconnect
™
5" Rádio (pro
příslušné verze vozidla), řídicí jednotka klimatizace, řídicí jednotka sirény alarmu, řídicí
jednotka systému prostorové ochrany, vnější diagnostická zásuvka EOBD, řídicí jednotka měření
tlaku v pneumatikáchF36 10
Přístrojová deska, spínač zapnutí stop F37 5
Motor dveřních zámků, motor dveřní funkce Safe Lock, motor odemknutí víka zavazadlového
prostoruF38 15
Elektrické čerpadlo ostřikovače čelního / zadního skla F43 20
Motor elektrického ovládání oken řídicí jednotky (dveře na straně řidiče) F47 20
Motor elektrického ovládání oken řídicí jednotky (dveře na straně spolucestujícího) F48 20
Řídicí jednotka parkovacích senzorů, dešťový/osvitový senzor na vnitřním zpětném zrcátku,
elektrochromatický senzor na vnitřním zpětném zrcátku, displej zapnutí bezpečnostních pásů na
vnitřním zpětném zrcátku, osvětlení ovládacích panelů (prostředního ovládacího panelu,
ovládacího panelu na straně řidiče a ovládačů na volantu), spínač vyhřívání předních sedadel,
řídicí jednotka prostorové ochrany alarmového systému, řídicí jednotka střešního oknaF49 5
(*) U příslušné verze vozidla
167SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

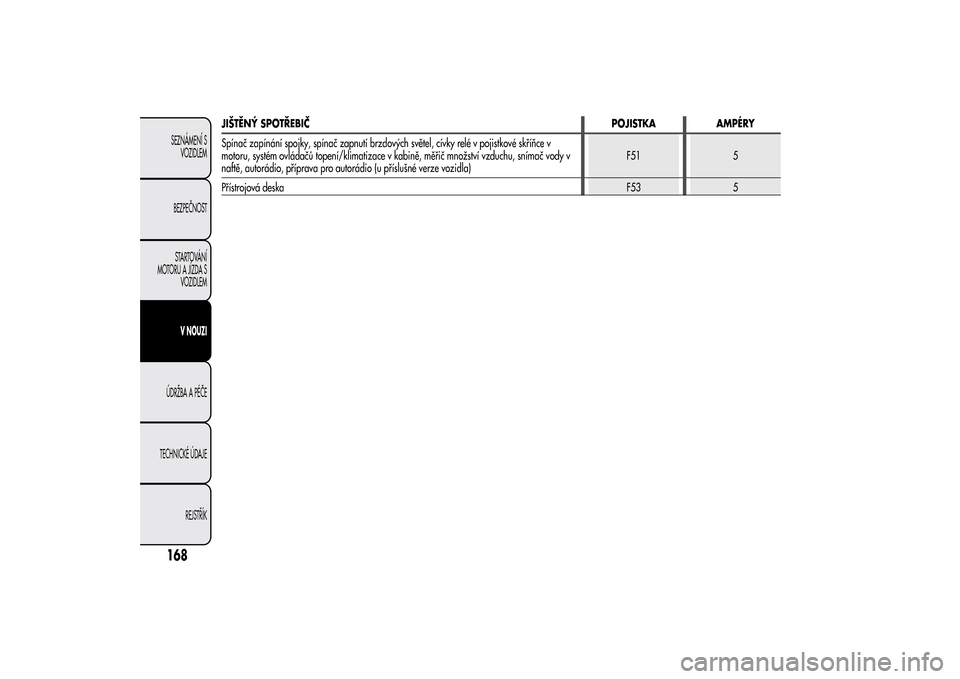

JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Spínač zapínání spojky, spínač zapnutí brzdových světel, cívky relé v pojistkové skříňce v
motoru, systém ovládačů topení/klimatizace v kabině, měřič množství vzduchu, snímač vody v
naftě, autorádio, příprava pro autorádio (u příslušné verze vozidla)F51 5
Přístrojová deskaF53 5
168SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

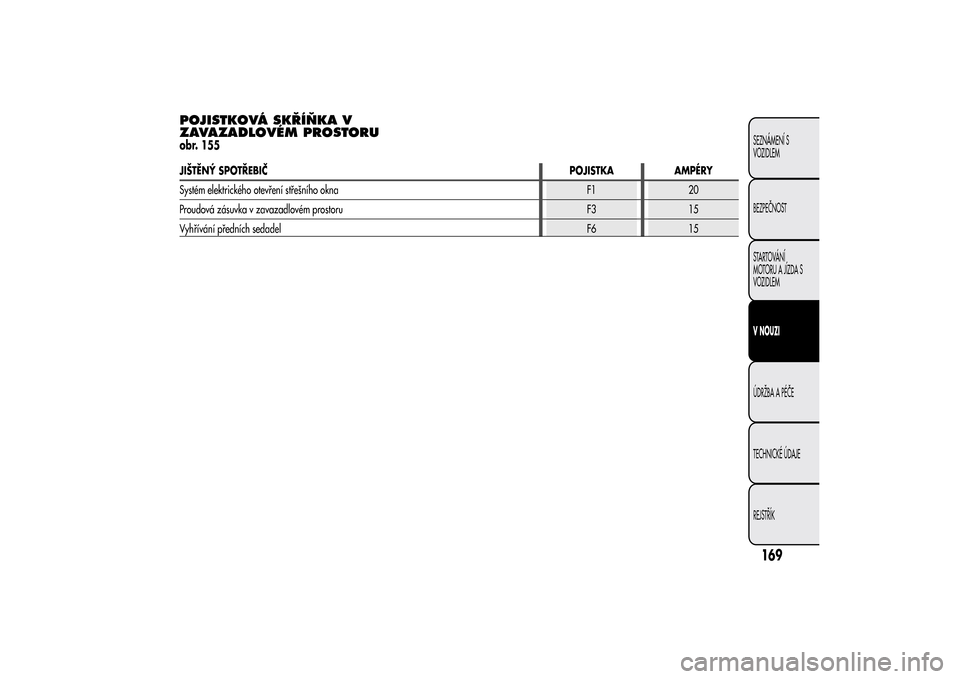

POJISTKOVÁ SKŘÍŇKA V
ZAVAZADLOVÉM PROSTORUobr. 155JIŠTĚNÝ SPOTŘEBIČPOJISTKA AMPÉRY
Systém elektrického otevření střešního okna F1 20
Proudová zásuvka v zavazadlovém prostoru F3 15
Vyhřívání předních sedadelF6 15
169SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

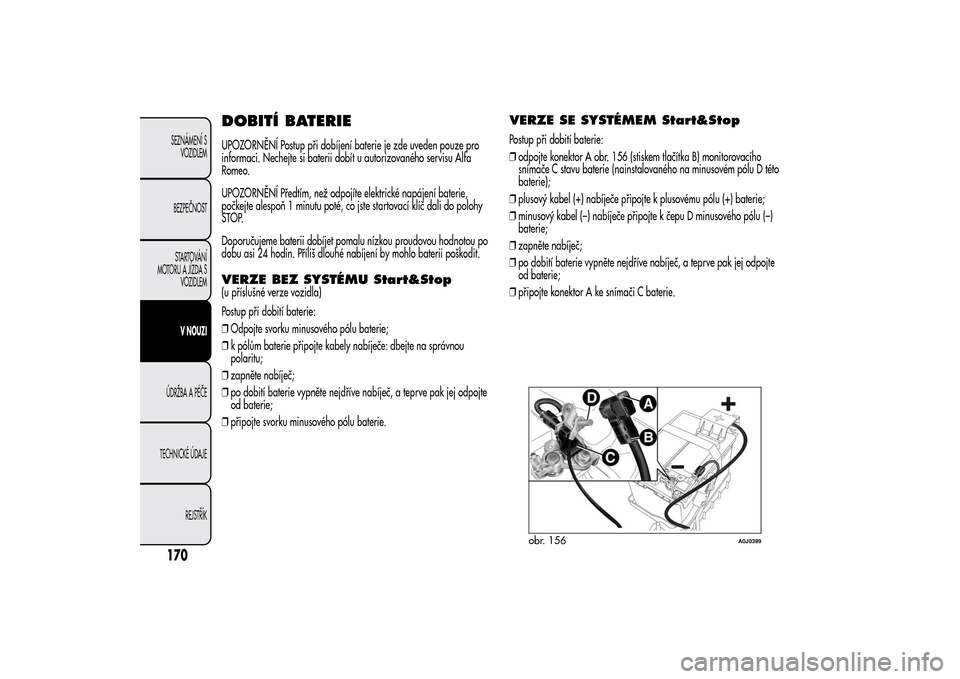

DOBITÍ BATERIEUPOZORNĚNÍ Postup při dobíjení baterie je zde uveden pouze pro
informaci. Nechejte si baterii dobít u autorizovaného servisu Alfa
Romeo.
UPOZORNĚNÍ Předtím, než odpojíte elektrické napájení baterie,
počkejte alespoň 1 minutu poté, co jste startovací klíč dali do polohy
STOP.
Doporučujeme baterii dobíjet pomalu nízkou proudovou hodnotou po
dobu asi 24 hodin. Příliš dlouhé nabíjení by mohlo baterii poškodit.VERZE BEZ SYSTÉMU Start&Stop(u příslušné verze vozidla)
Postup při dobití baterie:
❒Odpojte svorku minusového pólu baterie;
❒k pólům baterie připojte kabely nabíječe: dbejte na správnou
polaritu;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte svorku minusového pólu baterie.
VERZE SE SYSTÉMEM Start&StopPostup při dobití baterie:
❒odpojte konektor A obr. 156 (stiskem tlačítka B) monitorovacího
snímače C stavu baterie (nainstalovaného na minusovém pólu D této
baterie);
❒plusový kabel (+) nabíječe připojte k plusovému pólu (+) baterie;
❒minusový kabel (–) nabíječe připojte k čepu D minusového pólu (–)
baterie;
❒zapněte nabíječ;
❒po dobití baterie vypněte nejdříve nabíječ, a teprve pak jej odpojte
od baterie;
❒připojte konektor A ke snímači C baterie.
obr. 156
A0J0389
170SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

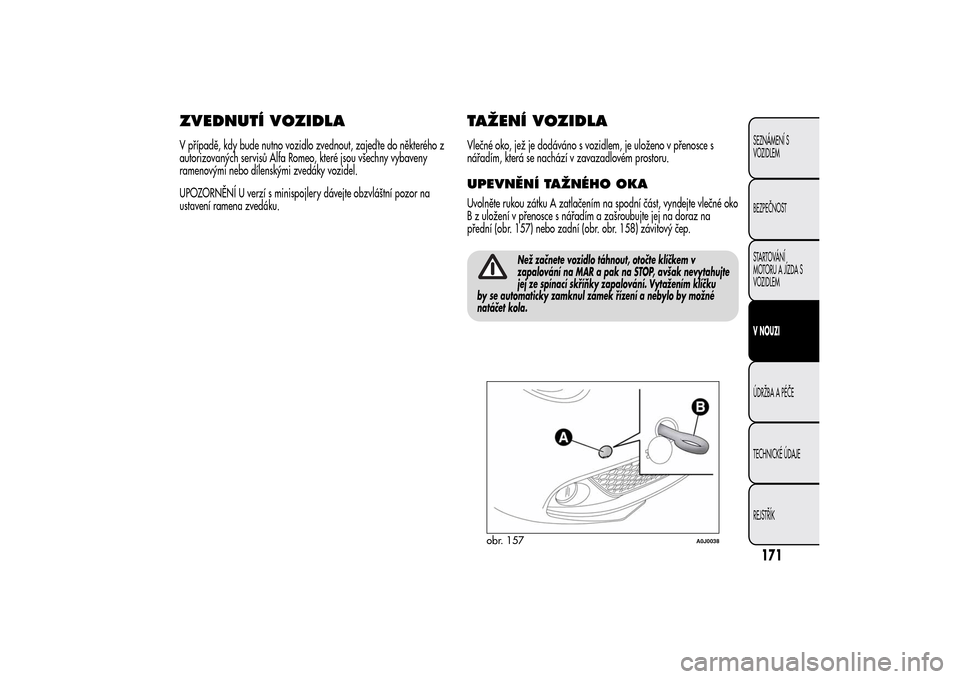

ZVEDNUTÍ VOZIDLAV případě, kdy bude nutno vozidlo zvednout, zajeď te do některého z
autorizovaných servisů Alfa Romeo, které jsou všechny vybaveny
ramenovými nebo dílenskými zvedáky vozidel.
UPOZORNĚNÍ U verzí s minispojlery dávejte obzvláštní pozor na
ustavení ramena zvedáku.
TAŽENÍ VOZIDLAVlečné oko, jež je dodáváno s vozidlem, je uloženo v přenosce s
nářadím, která se nachází v zavazadlovém prostoru.UPEVNĚNÍ TAŽNÉHO OKAUvolněte rukou zátku A zatlačením na spodní část, vyndejte vlečné oko
B z uložení v přenosce s nářadím a zašroubujte jej na doraz na
přední (obr. 157) nebo zadní (obr. obr. 158) závitový čep.
Než začnete vozidlo táhnout, otočte klíčkem v
zapalování na MAR a pak na STOP, avšak nevytahujte
jej ze spínací skříňky zapalování. Vytažením klíčku
by se automaticky zamknul zámek řízení a nebylo by možné
natáčet kola.
obr. 157
A0J0038
171SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

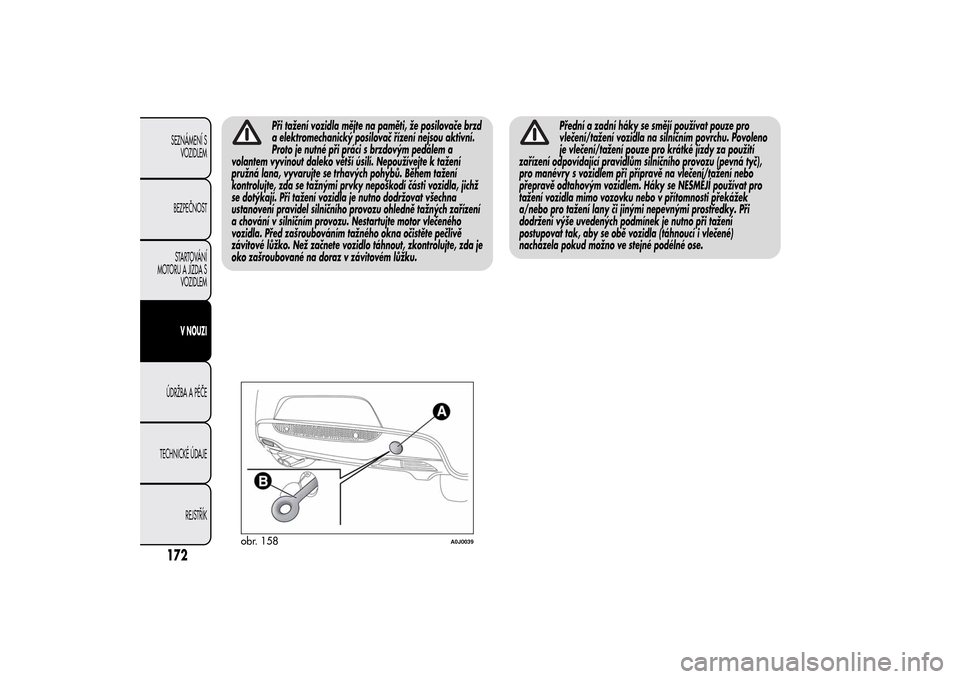

Při tažení vozidla mějte na paměti, že posilovače brzd
a elektromechanický posilovač řízení nejsou aktivní.
Proto je nutné při práci s brzdovým pedálem a
volantem vyvinout daleko větší úsilí. Nepoužívejte k tažení
pružná lana, vyvarujte se trhavých pohybů. Během tažení
kontrolujte, zda se tažnými prvky nepoškodí části vozidla, jichž
se dotýkají. Při tažení vozidla je nutno dodržovat všechna
ustanovení pravidel silničního provozu ohledně tažných zařízení
a chování v silničním provozu. Nestartujte motor vlečeného
vozidla. Před zašroubováním tažného okna očistěte pečlivě
závitové lůžko. Než začnete vozidlo táhnout, zkontrolujte, zda je
oko zašroubované na doraz v závitovém lůžku.
Přední a zadní háky se smějí používat pouze pro
vlečení/tažení vozidla na silničním povrchu. Povoleno
je vlečení/tažení pouze pro krátké jízdy za použití
zařízení odpovídající pravidlům silničního provozu (pevná tyč),
pro manévry s vozidlem při přípravě na vlečení/tažení nebo
přepravě odtahovým vozidlem. Háky se NESMĚJÍ používat pro
tažení vozidla mimo vozovku nebo v přítomnosti překážek
a/nebo pro tažení lany či jinými nepevnými prostředky. Při
dodržení výše uvedených podmínek je nutno při tažení
postupovat tak, aby se obě vozidla (táhnoucí i vlečené)
nacházela pokud možno ve stejné podélné ose.
obr. 158
A0J0039
172SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEMV NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

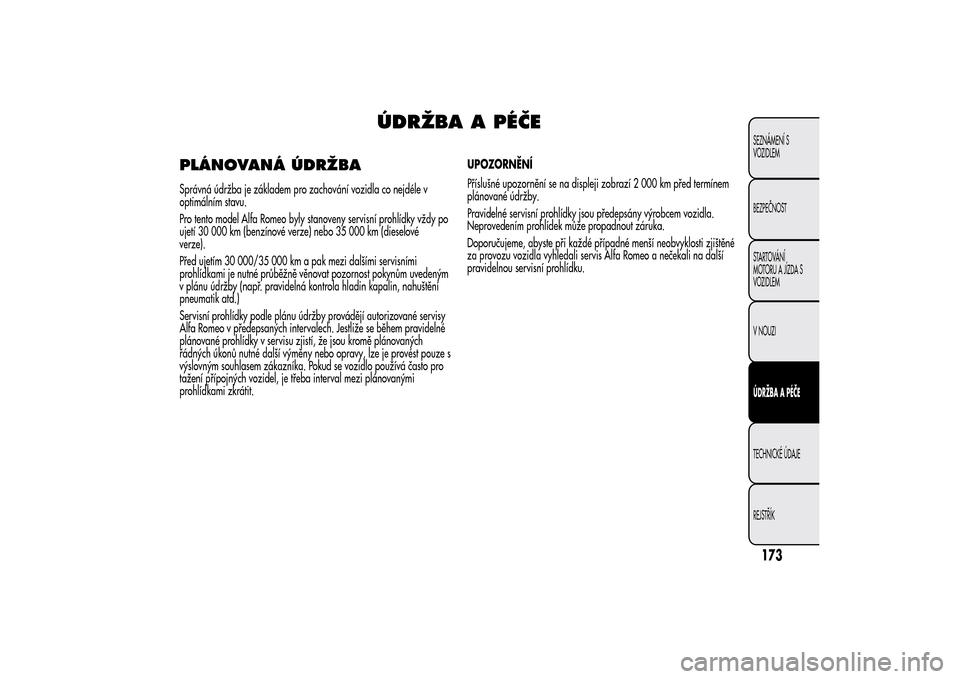

ÚDRŽBA A PÉČE
PLÁNOVANÁ ÚDRŽBASprávná údržba je základem pro zachování vozidla co nejdéle v
optimálním stavu.
Pro tento model Alfa Romeo byly stanoveny servisní prohlídky vždy po
ujetí 30 000 km (benzínové verze) nebo 35 000 km (dieselové
verze).
Před ujetím 30 000/35 000 km a pak mezi dalšími servisními
prohlídkami je nutné průběžně věnovat pozornost pokynům uvedeným
v plánu údržby (např. pravidelná kontrola hladin kapalin, nahuštění
pneumatik atd.)
Servisní prohlídky podle plánu údržby provádějí autorizované servisy
Alfa Romeo v předepsaných intervalech. Jestliže se během pravidelné
plánované prohlídky v servisu zjistí, že jsou kromě plánovaných
řádných úkonů nutné další výměny nebo opravy, lze je provést pouze s
výslovným souhlasem zákazníka. Pokud se vozidlo používá často pro
tažení přípojných vozidel, je třeba interval mezi plánovanými
prohlídkami zkrátit.UPOZORNĚNÍ
Příslušné upozornění se na displeji zobrazí 2 000 km před termínem
plánované údržby.
Pravidelné servisní prohlídky jsou předepsány výrobcem vozidla.
Neprovedením prohlídek může propadnout záruka.
Doporučujeme, abyste při každé případné menší neobvyklosti zjištěné
za provozu vozidla vyhledali servis Alfa Romeo a nečekali na další
pravidelnou servisní prohlídku.
173SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

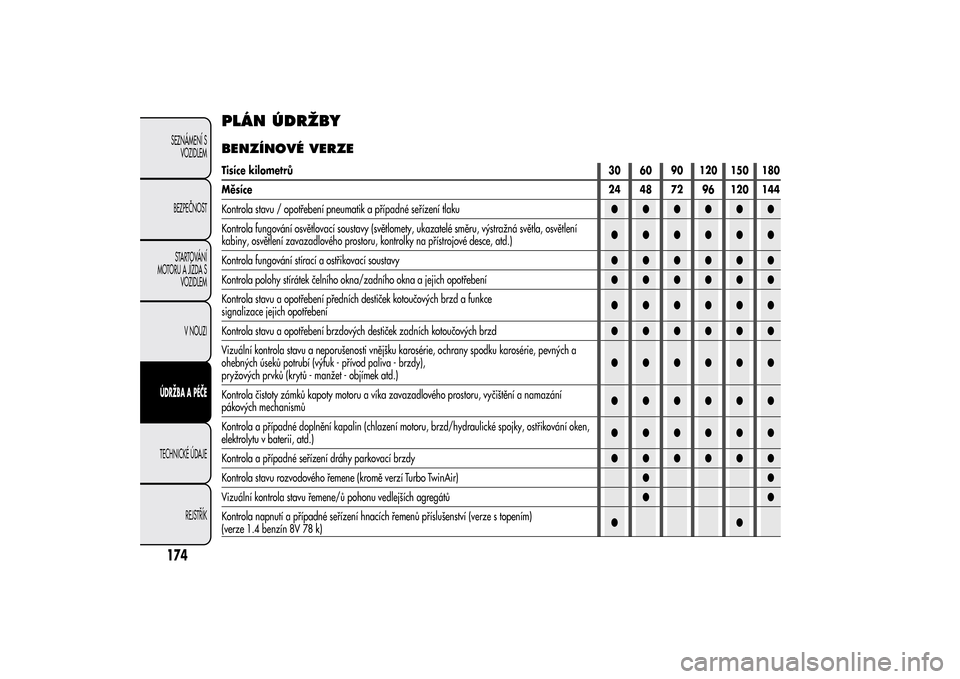

PLÁN ÚDRŽBYBENZÍNOVÉ VERZETisíce kilometrů30 60 90 120 150 180
Měsíce24 48 72 96 120 144
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku●●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru, výstražná světla, osvětlení
kabiny, osvětlení zavazadlového prostoru, kontrolky na přístrojové desce, atd.)●●●●●●
Kontrola fungování stírací a ostřikovací soustavy●●●●●●
Kontrola polohy stírátek čelního okna/zadního okna a jejich opotřebení●●●●●●
Kontrola stavu a opotřebení předních destiček kotoučových brzd a funkce
signalizace jejich opotřebení●●●●●●
Kontrola stavu a opotřebení brzdových destiček zadních kotoučových brzd●●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, ochrany spodku karosérie, pevných a
ohebných úseků potrubí (výfuk - přívod paliva - brzdy),
pryžových prvků (krytů - manžet - objímek atd.)●●●●●●
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru, vyčištění a namazání
pákových mechanismů●●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické spojky, ostřikování oken,
elektrolytu v baterii, atd.)●●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●●
Kontrola stavu rozvodového řemene (kromě verzí Turbo TwinAir)●●
Vizuální kontrola stavu řemene/ů pohonu vedlejších agregátů●●
Kontrola napnutí a případné seřízení hnacích řemenů příslušenství (verze s topením)
(verze 1.4 benzín 8V 78 k)●●
174SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

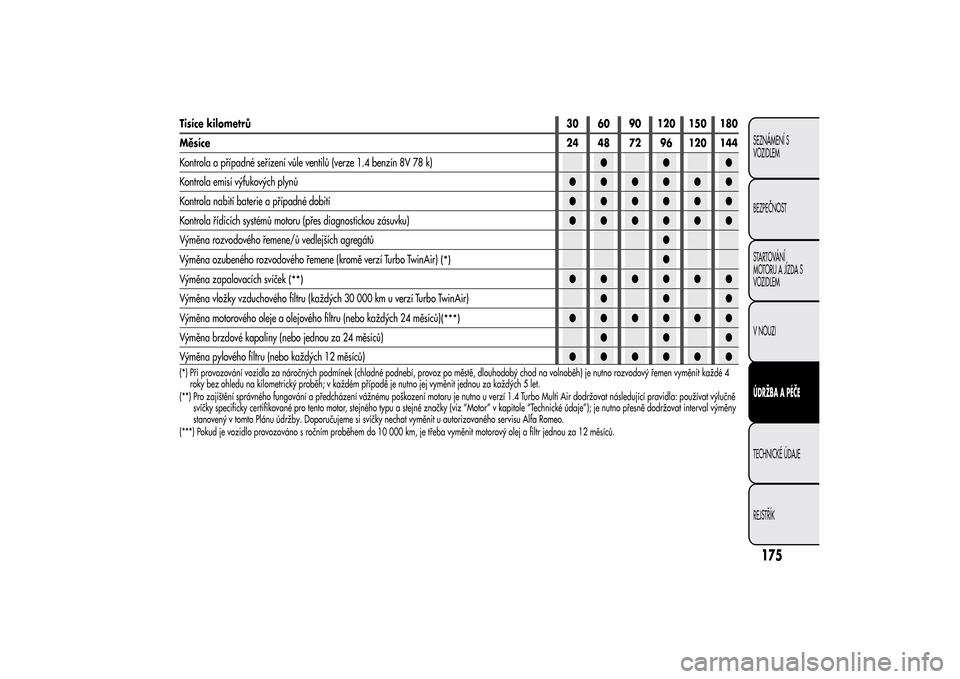

Tisíce kilometrů30 60 90 120 150 180
Měsíce24 48 72 96 120 144
Kontrola a případné seřízení vůle ventilů (verze 1.4 benzín 8V 78 k)●●●
Kontrola emisí výfukových plynů●●●●●●
Kontrola nabití baterie a případné dobití●●●●●●
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)●●●●●●
Výměna rozvodového řemene/ů vedlejších agregátů●
Výměna ozubeného rozvodového řemene (kromě verzí Turbo TwinAir)
(*)
●
Výměna zapalovacích svíček
(**)
●●●●●●
Výměna vložky vzduchového filtru (každých 30 000 km u verzí Turbo TwinAir)●●●
Výměna motorového oleje a olejového filtru (nebo každých 24 měsíců)
(***)
●●●●●●
Výměna brzdové kapaliny (nebo jednou za 24 měsíců)●●●
Výměna pylového filtru (nebo každých 12 měsíců)●●●●●●
(*) Při provozování vozidla za náročných podmínek (chladné podnebí, provoz po městě, dlouhodobý chod na volnoběh) je nutno rozvodový řemen vyměnit každé 4
roky bez ohledu na kilometrický proběh; v každém případě je nutno jej vyměnit jednou za každých 5 let.
(**) Pro zajištění správného fungování a předcházení vážnému poškození motoru je nutno u verzí 1.4 Turbo Multi Air dodržovat následující pravidla: používat výlučně
svíčky specificky certifikované pro tento motor, stejného typu a stejné značky (viz “Motor” v kapitole “Technické údaje”); je nutno přesně dodržovat interval výměny
stanovený v tomto Plánu údržby. Doporučujeme si svíčky nechat vyměnit u autorizovaného servisu Alfa Romeo.
(***) Pokud je vozidlo provozováno s ročním proběhem do 10 000 km, je třeba vyměnit motorový olej a filtr jednou za 12 měsíců.
175SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK

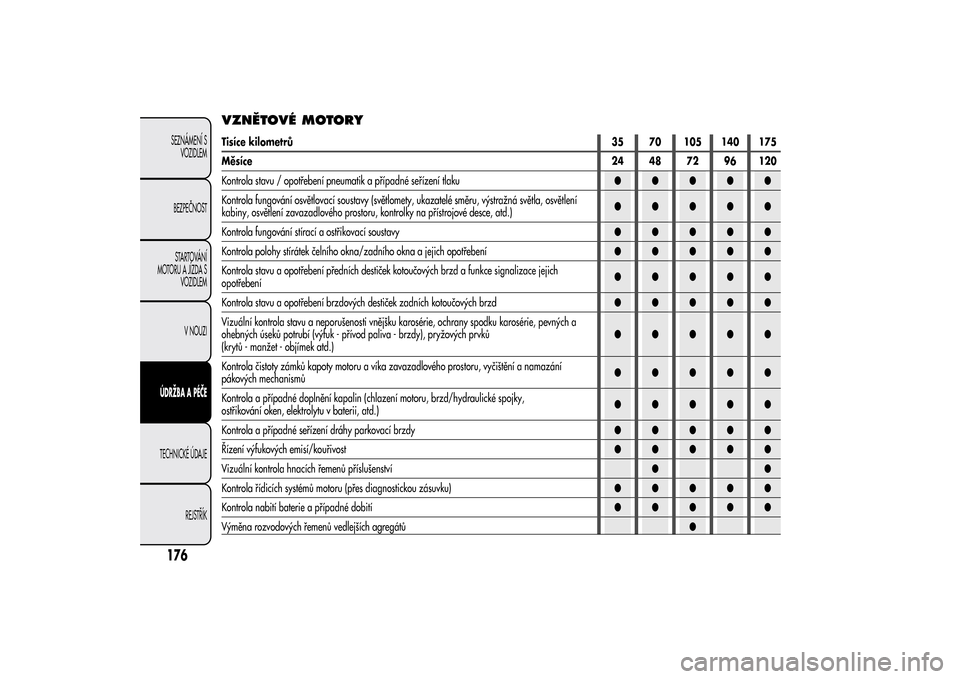

VZNĚTOVÉ MOTORYTisíce kilometrů35 70 105 140 175
Měsíce24 48 72 96 120
Kontrola stavu / opotřebení pneumatik a případné seřízení tlaku●●●●●
Kontrola fungování osvětlovací soustavy (světlomety, ukazatelé směru, výstražná světla, osvětlení
kabiny, osvětlení zavazadlového prostoru, kontrolky na přístrojové desce, atd.)●●●●●
Kontrola fungování stírací a ostřikovací soustavy●●●●●
Kontrola polohy stírátek čelního okna/zadního okna a jejich opotřebení●●●●●
Kontrola stavu a opotřebení předních destiček kotoučových brzd a funkce signalizace jejich
opotřebení●●●●●
Kontrola stavu a opotřebení brzdových destiček zadních kotoučových brzd●●●●●
Vizuální kontrola stavu a neporušenosti vnějšku karosérie, ochrany spodku karosérie, pevných a
ohebných úseků potrubí (výfuk - přívod paliva - brzdy), pryžových prvků
(krytů - manžet - objímek atd.)●●●●●
Kontrola čistoty zámků kapoty motoru a víka zavazadlového prostoru, vyčištění a namazání
pákových mechanismů●●●●●
Kontrola a případné doplnění kapalin (chlazení motoru, brzd/hydraulické spojky,
ostřikování oken, elektrolytu v baterii, atd.)●●●●●
Kontrola a případné seřízení dráhy parkovací brzdy●●●●●
Řízení výfukových emisí/kouřivost●●●●●
Vizuální kontrola hnacích řemenů příslušenství●●
Kontrola řídicích systémů motoru (přes diagnostickou zásuvku)●●●●●
Kontrola nabití baterie a případné dobití●●●●●
Výměna rozvodových řemenů vedlejších agregátů●
176SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZIÚDRŽBA A PÉČETECHNICKÉ ÚDAJE
REJSTŘÍK
