Alfa Romeo MiTo 2015 Instrukcja Obsługi (in Polish)

CZYSZCZENIE SIEDZEŃ Z ALCANTARY
Alcantara to poszycie, z którym można obchodzić się i czyścić w
łatwy sposób, tak jak innego typu poszycia, w związku z tym dotyczą
ich takie same wskazówki jak te, które podano w przypadku
czyszczenia siedzeń z tkaniny.
SIEDZENIA SKÓRZANE
(dla wersji/rynków, gdzie przewidziano)
Suchy brud należy usuwać lekko wilgotną szmatką, nie wywierając
zbyt dużego nacisku. Plamy z płynów lub tłuszczów należy usuwać
suchą, wchłaniającą szmatką, nie przecierając. Następnie przetrzeć
wilgotną szmatką zmoczoną w wodzie z neutralnym mydłem. Jeżeli
plama nadal pozostaje, należy zastosować produkty specyficzne,
ściśle przestrzegając uwag podanych w ich instrukcjach.
OSTRZEŻENIE Nie należy nigdy używać alkoholi. Należy upewnić się,
że stosowane produkty nie zawierają alkoholu i pochodnych nawet o
niskim stężeniu.
ELEMENTY Z TWORZYWA I POSZYCIA
Elementy wewnętrzne z tworzywa należy czyścić szmatką, najlepiej z
mikrofibry, zwilżoną roztworem wody i detergentu neutralnego bez
środków ściernych. Do czyszczenia tłustych lub odpornych plam
należy używać produktów specyficznych, nie zawierających
rozpuszczalników, aby nie zmienić wyglądu i koloru elementów.
W celu pozbycia się ewentualnego kurzu, należy używać szmatki z
mikrofibry, ewentualnie zwilżonej wodą. Odradza się stosowania
ręczników papierowych, ponieważ mogą one pozostawiać ślady.
Do czyszczenia szybki zestawu wskaźników i deski
rozdzielczej nie należy stosować alkoholu, benzyny ani ich
pochodnych.
ELEMENTY OBSZYTE SKÓRĄ
(dla wersji/rynków, gdzie przewidziano)
Do czyszczenia tego typu elementów należy stosować tylko wodę i
neutralne mydło. Nie należy używać nigdy alkoholi lub produktów na
bazie alkoholu. Przed użyciem produktów specyficznych do
czyszczenia wnętrza pojazdu należy upewnić się, że dany produkt nie
zawiera alkoholu lub produktów na bazie alkoholu.
207
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE TECHNICZNE
SPIS ALFABETYCZNY

DANE TECHNICZNE
DANE IDENTYFIKACYJNE
Dane identyfikacyjne samochodu to:
❒Tabliczka zbiorcza danych identyfikacyjnych;
❒Oznakowanie nadwozia;
❒Tabliczka identyfikacyjna lakieru nadwozia;
❒Oznakowanie silnika.
TABLICZKA ZNAMIONOWA Z DANYMI
IDENTYFIKACYJNYMI
Znajduje się na lewym boku podłogi tylnej bagażnika i zawiera
następujące dane rys. 172:
BNumer homologacyjny.
CKod identyfikacyjny typu samochodu.
DKolejny numer fabryczny nadwozia.
EMaksymalna dopuszczalna masa samochodu z pełnym
obciążeniem.
FMaksymalna dopuszczalna masa samochodu z pełnym obciążeniem
i przyczepą.
GMaksymalna dopuszczalna masa na pierwszej osi (przedniej).
HMaksymalna dopuszczalna masa na drugiej osi (tylnej).
ITyp silnika.
LKod wersji nadwozia.
MNumer na części zamienne.
NPrawidłowa wartość współczynnika dymienia (dla silników na olej
napędowy).
rys. 172A0J0161
208
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OZNAKOWANIE NADWOZIA
Wytłoczone jest na podłodze we wnętrzu nadwozia, obok siedzenia
przedniego po stronie prawej.
Aby się do niego dostać, należy przesunąć pokrywę A rys. 173.
Oznakowanie zawiera:
❒typ pojazdu (ZAR 955000);
❒kolejny numer fabryczny nadwozia.
TABLICZKA Z DANYMI
IDENTYFIKACYJNYMI LAKIERU
NADWOZIA
Umieszczona jest po stronie wewnętrznej pokrywy bagażnika i
zawiera następujące dane rys. 174:
AProducent lakieru.
BNazwa koloru.
CKod koloru Fiata.
DKod koloru do zaprawek lub ponownego lakierowania.
OZNAKOWANIE SILNIKA
Wytłoczone jest na bloku cylindrów i zawiera typ i kolejny numer
fabryczny.
rys. 173A0J0140rys. 174A0J0138
209
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

KODY SILNIKA – WERSJE NADWOZIA
Wersje Kod silnika Wersje nadwozia
Turbo TwinAir 105KM199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 Benzyna 8V 70KM955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 Benzyna 8V 78KM350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 Turbo MultiAir 135KM(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo Multi Air 163KM Quadrifoglio
Ve r d e
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo Multi Air 170KM Quadrifoglio
Ve r d e
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
1.3 JTDM-285KM199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285KM(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
(*) Wersje 4-miejscowe
(**) Wersje 5-miejscowe
(***) Dla wersji/rynków, gdzie przewidziano
210
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

Wersje Kod silnika Wersje nadwozia
1.6 JTD
M115KM(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120KM955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(***) Dla wersji/rynków, gdzie przewidziano (*) Wersje 4-miejscowe
(**) Wersje 5-miejscowe
211
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

SILNIK
DANE OGÓLNETurbo TwinAir 105KM
Kod typu199B6000
CyklOtto
Ilość i ułożenie cylindrów2 w rzędzie
Średnica i skok tłoków (mm) 80,5 x 86
Całkowita pojemność skokowa (cm³) 875
Stopień sprężania10
NATURAL DYNAMIC
Moc maksymalna (CEE) (kW) 72 77
Moc maksymalna (CEE) (KM) 98 105
Odnośna prędkość obrotowa (obr/min) 5750 5500
NATURAL DYNAMIC
Maksymalny moment obrotowy (CEE) (Nm) 120 145
Maksymalny moment obrotowy (CEE) (kgm) 12,2 14,8
Odnośna prędkość obrotowa (obr/min) 1750 2000
Świece zapłonoweNGK ILKR9G8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
212
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

OPIS OGÓLNY 1.4 Benzyna 8V 70KM 1.4 Benzyna 8V 78KM
Kod typu 955A9000 350A1000
CyklOtto Otto
Ilość i ułożenie cylindrów 4 w rzędzie 4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368 1368
Stopień sprężania 11,1 11,1
Moc maksymalna (CEE) (kW) 51 57
Moc maksymalna (CEE) (KM) 70 78
odnośna prędkość obrotowa (obr/min) 6000 6000
Moment maksymalny (CEE) (Nm) 115 115
Moment maksymalny (CEE) (kgm) 11,7 11,7
odnośna prędkość obrotowa (obr/min) 3000 3000
Świece zapłonowe NGK ZKR7A-10 lub Champion RA8MCX4 NGK ZKR7AI-8
PaliwoBenzyna zielona bezołowiowa 95 R.O.N.
(Specyfikacja EN228)Benzyna zielona bezołowiowa 95 RON
lub 98 RON (Specyfikacja EN228)
213
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

DANE OGÓLNE
1.4 Turbo Multi Air 135KM(*)
Kod typu955A2000
CyklOtto
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368
Stopień sprężania9,8
Moc maksymalna (CEE) (kW)99
Moc maksymalna (CEE) (KM)135
Odnośna prędkość obrotowa (obr/min) 5500
NATURAL DYNAMIC
Maksymalny moment obrotowy (CEE) (Nm) 190 206
Maksymalny moment obrotowy (CEE) (kgm) 19,3 21
Odnośna prędkość obrotowa (obr/min) 4250 1750
Świece zapłonoweNGK IKR9F8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
214
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

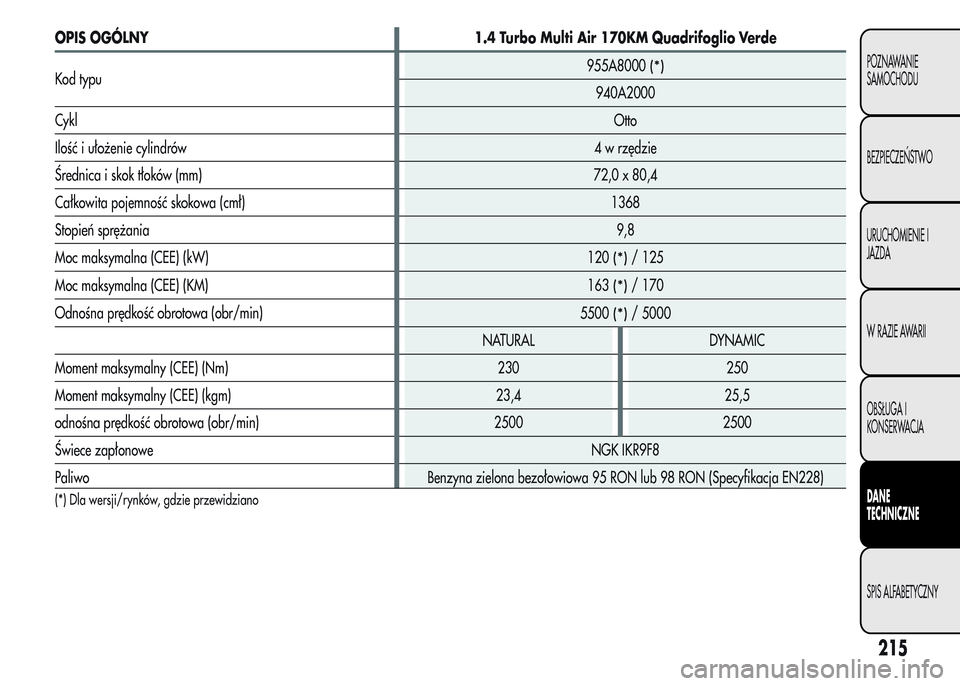

OPIS OGÓLNY 1.4 Turbo Multi Air 170KM Quadrifoglio Verde
Kod typu955A8000
(*)
940A2000
CyklOtto
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 72,0 x 80,4
Całkowita pojemność skokowa (cmł) 1368
Stopień sprężania9,8
Moc maksymalna (CEE) (kW)
120
(*)/ 125
Moc maksymalna (CEE) (KM)
163
(*)/ 170
Odnośna prędkość obrotowa (obr/min)
5500
(*)/ 5000
NATURAL DYNAMIC
Moment maksymalny (CEE) (Nm) 230 250
Moment maksymalny (CEE) (kgm) 23,4 25,5
odnośna prędkość obrotowa (obr/min) 2500 2500
Świece zapłonoweNGK IKR9F8
Paliwo Benzyna zielona bezołowiowa 95 RON lub 98 RON (Specyfikacja EN228)
(*) Dla wersji/rynków, gdzie przewidziano
215
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS ALFABETYCZNY

DANE OGÓLNE1.3 JTDM-285KM
Kod typu199B4000
CyklDiesel
Ilość i ułożenie cylindrów4 w rzędzie
Średnica i skok tłoków (mm) 69,6 x 82
Całkowita pojemność skokowa (cmł) 1248
Stopień sprężania16,8
Moc maksymalna (CEE) (kW)62
Moc maksymalna (CEE) (KM)85
Odnośna prędkość obrotowa (obr/min) 3500
Maksymalny moment obrotowy (CEE) (Nm) 200
Maksymalny moment obrotowy (CEE) (kgm) 20,4
Odnośna prędkość obrotowa (obr/min) 1500
Paliwo Olej napędowy do napędów samochodowych (Specyfikacja EN590)
