PROCEDURA DI GONFIAGGIO
Indossa i guanti protettivi forniti con il kit.
Procedi come segue:
❒aziona il freno a mano, svita il cappuccio dalla valvola del
pneumatico, estrai il tubo flessibile di riempimento A fig. 129 ed
avvita la ghiera B sulla valvola del pneumatico;
❒assicurati che l’interruttore A fig. 130 del compressore sia in
posizione 0 (spento), avvia il motore, inserisci la spina A fig. 131
nella presa di corrente ubicata sul tunnel centrale, accendi il
compressore portando l’interruttore A fig. 130 in posizione
I (acceso);
❒gonfia il pneumatico alla pressione indicata nel paragrafo “Ruote”
nel capitolo “Dati tecnici”. Per ottenere una lettura più precisa
verifica il valore della pressione sul manometro B fig. 130 con
compressore spento;❒se entro 5 minuti non si raggiunge la pressione di almeno 1,8 bar,
scollega il compressore dalla valvola e dalla presa di corrente,
quindi sposta la vettura in avanti di circa 10 metri, per distribuire il
liquido sigillante all'interno del pneumatico e ripeti l'operazione
di gonfiaggio;
fig. 129A0J0214
fig. 130A0J0114
fig. 131A0J0116
157
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒se anche in questo caso, entro 5 minuti dall'accensione del
compressore, non si raggiunge la pressione di almeno 1,8 bar, non
riprendere la marcia ma rivolgiti ai Servizi Autorizzati Alfa Romeo;
❒dopo aver guidato per circa 10 minuti fermati e ricontrolla la
pressione del pneumatico: ricordati di tirare il freno a mano;
❒se invece viene rilevata una pressione di almeno 1,8 bar, ripristina
la corretta pressione (con motore acceso e freno a mano azionato),
riprendi la marcia e dirigiti, guidando sempre con molta prudenza,
ai Servizi Autorizzati Alfa Romeo.
Applica il bollino adesivo in posizione ben visibile dal
conducente, per segnalare che il pneumatico è stato
trattato con il kit di riparazione rapida. Guida con
prudenza soprattutto in curva. Non superare gli 80 km/h. Non
accelerare e frenare in modo brusco.
Se la pressione è scesa al di sotto di 1,8 bar, non
proseguire la marcia: il kit di riparazione rapida
Fix&Go Automatic non può garantire la dovuta tenuta,
perché il pneumatico è troppo danneggiato. Rivolgiti ai Servizi
Autorizzati Alfa Romeo.
Occorre assolutamente comunicare che il pneumatico è
stato riparato con il kit di riparazione rapida.
Consegna il pieghevole al personale che dovrà
maneggiare il pneumatico trattato con il kit di riparazione
pneumatici.
CONTROLLO E RIPRISTINO PRESSIONE
Il compressore può essere utilizzato anche solo per controllare ed
eventualmente ripristinare la pressione dei pneumatici.
Disinnesta l'attacco rapido A fig. 132 e collegalo direttamente alla
valvola del pneumatico da gonfiare.
SOSTITUZIONE BOMBOLETTA
Procedi come segue:
❒disinserisci l'innesto A fig. 133 e scollega il tubo B;
❒ruota in senso antiorario la bomboletta da sostituire e sollevala;
❒inserisci la nuova bomboletta e ruotala in senso orario;
❒inserisci l'innesto A e il tubo B nella loro sede.
fig. 132A0J0225
158
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

SOSTITUZIONE DI UNA
LAMPADA
INDICAZIONI GENERALI
❒Prima di sostituire una lampada verifica che i relativi contatti non
siano ossidati;
❒sostituisci le lampade bruciate con altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificane sempre il
corretto orientamento;
❒quando una lampada non funziona, prima di sostituirla, verifica che
il relativo fusibile sia integro: per l’ubicazione dei fusibili fai
riferimento al paragrafo “Sostituzione fusibili” in questo capitolo.
Le lampade alogene devono essere maneggiate toccando
esclusivamente la parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l'intensità della luce
emessa e si può anche pregiudicare la durata della lampada. In caso
di contatto accidentale, strofinare il bulbo con un panno inumidito
di alcool e lasciare asciugare.
Modifiche o riparazioni dell'impianto elettrico eseguite
in modo non corretto e senza tenere conto delle
caratteristiche tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di incendio.
Le lampade alogene contengono gas in pressione, in
caso di rottura è possibile la proiezione di frammenti
di vetro.
AVVERTENZA Quando il clima è freddo o umido o dopo una pioggia
battente o dopo il lavaggio, la superficie dei fari o delle luci posteriori
può appannarsi e/o formare gocce di condensa sul lato interno. Si
tratta di un fenomeno naturale dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del vetro che tuttavia non indica
un’anomalia e non compromette il normale funzionamento dei
dispositivi di illuminazione. L’appannamento sparisce rapidamente
accendendo le luci, a partire dal centro del diffusore, estendendosi
progressivamente verso i bordi.
fig. 133A0J0115
159
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

TIPI DI LAMPADE

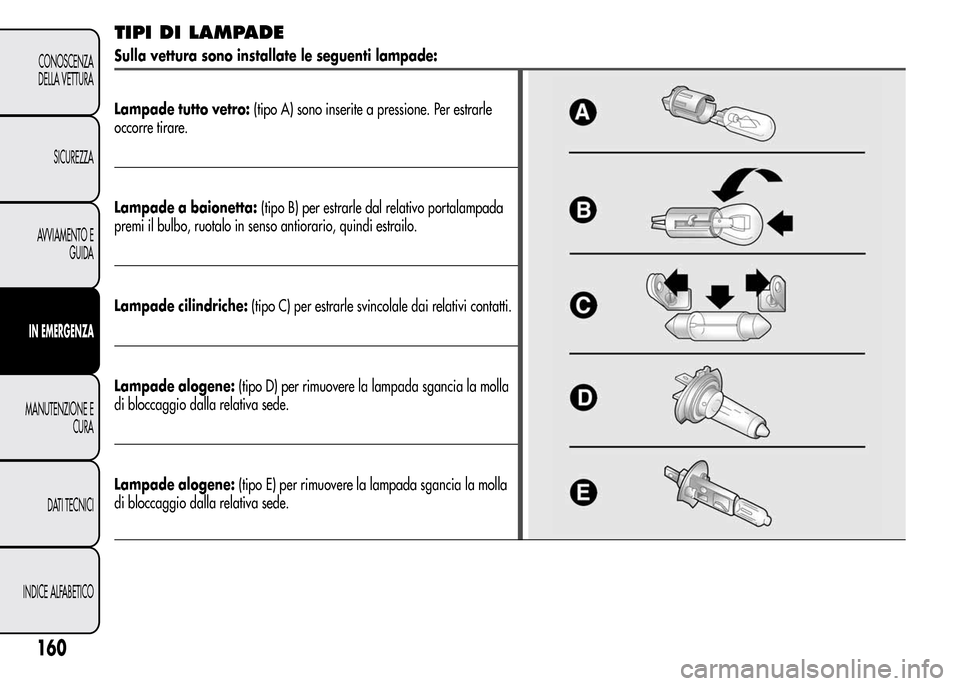

Sulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
Lampade cilindriche:(tipo C) per estrarle svincolale dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada sgancia la molla
di bloccaggio dalla relativa sede.
160
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne W21/5W 5/21W A
Posizione posteriore LED – –
Anabbaglianti H7 55W D
Abbaglianti H7 55W D
Indicatori di direzione anteriori modulo 24W 24W B
Indicatori di direzione posteriori P21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED – –
3° stop LED – –
Targa W5W 5W A
Fendinebbia H1 55W E
Retronebbia P21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C10W 10W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
Plafoniera luci pozzanghera W5W 5W A
161
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

SOSTITUZIONE LAMPADA
ESTERNA
GRUPPI OTTICI ANTERIORI
Contengono le lampade delle luci di posizione/luci diurne (D.R.L.),
anabbaglianti, abbaglianti e direzione. La disposizione delle lampade
è la seguente fig. 134:
ALuci di posizione/luci diurne e luci abbaglianti
BLuci anabbaglianti
CIndicatori di direzione
LUCI DI POSIZIONE/LUCI DIURNE
(D.R.L.)
Per sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 134;
❒sfila il portalampada B fig. 135, estrai la lampada e sostituiscila;❒rimonta il portalampada B assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 134.
LUCI ABBAGLIANTI
Per sostituire la lampada procedi come segue:
❒togli il coperchio A fig. 134;
❒sfila il portalampada C fig. 135, estrai la lampada e sostituiscila;
❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio A fig. 134.
LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada procedi come segue:
❒togli il coperchio B fig. 134;
❒togli il coperchio A fig. 136 di protezione della lampada;
❒estrai la lampada e sostituiscila;
fig. 134A0J0021fig. 135A0J0041
162
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒rimonta il portalampada, assicurandoti del corretto bloccaggio;
❒rimonta il coperchio B fig. 134.
INDICATORI DI DIREZIONE
Anteriori

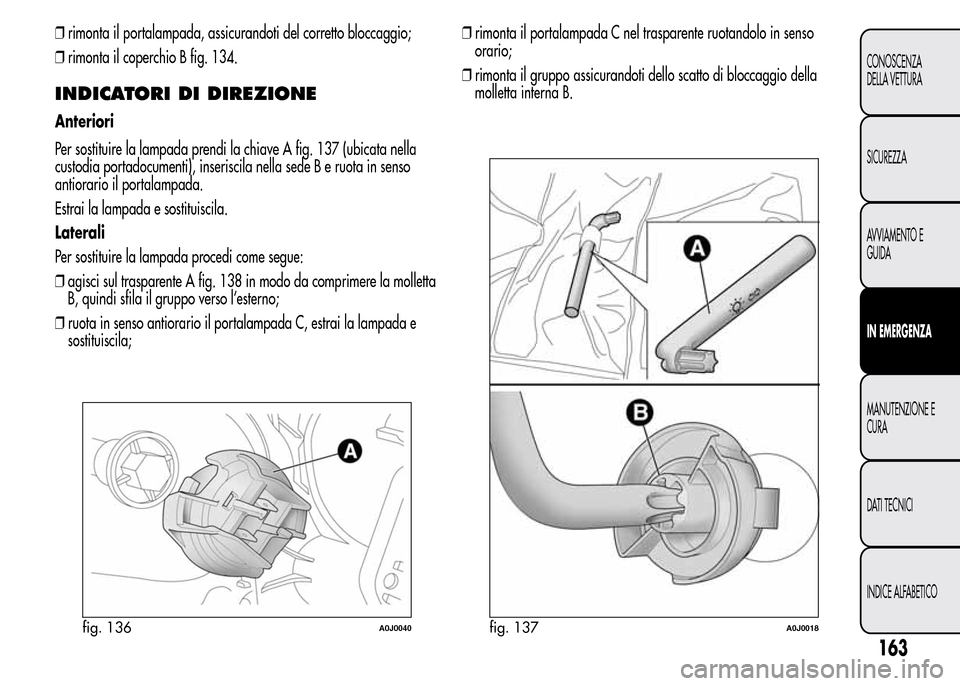

Per sostituire la lampada prendi la chiave A fig. 137 (ubicata nella
custodia portadocumenti), inseriscila nella sede B e ruota in senso
antiorario il portalampada.
Estrai la lampada e sostituiscila.
Laterali
Per sostituire la lampada procedi come segue:
❒agisci sul trasparente A fig. 138 in modo da comprimere la molletta
B, quindi sfila il gruppo verso l’esterno;
❒ruota in senso antiorario il portalampada C, estrai la lampada e
sostituiscila;❒rimonta il portalampada C nel trasparente ruotandolo in senso
orario;
❒rimonta il gruppo assicurandoti dello scatto di bloccaggio della
molletta interna B.
fig. 136A0J0040fig. 137A0J0018
163
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

LUCI FENDINEBBIA
(per versioni/mercati, dove previsto)
Per la sostituzione di queste lampade rivolgiti ai Servizi Autorizzati
Alfa Romeo.
GRUPPI OTTICI POSTERIORI
Per accedere al gruppo ottico agire sul rivestimento laterale del
bagagliaio (vedere fig. 139). All'interno del gruppo ottico posteriore
sono presenti le lampade delle luci di posizione di direzione e le
luci stop.
LUCI DI POSIZIONE/LUCI STOP
Sono a LED. Per la sostituzione rivolgiti ai Servizi Autorizzati Alfa
Romeo.
INDICATORI DI DIREZIONE
Per sostituire la lampada solleva il rivestimento laterale del bagagliaio,
ruota il portalampada A fig. 139 e procedi con la sostituzione della
lampada stessa.
LUCE RETRONEBBIA/RETROMARCIA
Per la sostituzione delle lampade luci retronebbia A fig. 140 o
retromarcia B fig. 140 rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI 3°STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la
sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
fig. 138A0J0042fig. 139A0J0043
164
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

LUCI TARGA
Per sostituire le lampade procedi come segue:
❒rimuovi i gruppi luce targa A fig. 141;
❒ruota in senso orario il portalampada B fig. 142, estrai la lampada
C e sostituiscila.
SOSTITUZIONE LAMPADA
INTERNA
PLAFONIERA ANTERIORE
Per sostituire la lampada procedi come segue:
❒rimuovi la plafoniera A fig. 143 agendo nei punti indicati dalle
frecce;
❒apri lo sportellino B fig. 144, sostituisci le lampade C svincolandole
dai contatti laterali. Accertati poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudi lo sportellino B fig. 144 e fissa la plafoniera A fig. 143
nella sua sede accertati dell’avvenuto bloccaggio.
fig. 140A0J0044
fig. 141A0J0046fig. 142A0J0045
165
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒apri la protezione B fig. 146 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 145 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
fig. 146A0J0118
166
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 145 agendo nel
punto indicato dalla freccia;
