Alfa Romeo MiTo 2015 Инструкция по эксплуатации (in Russian)

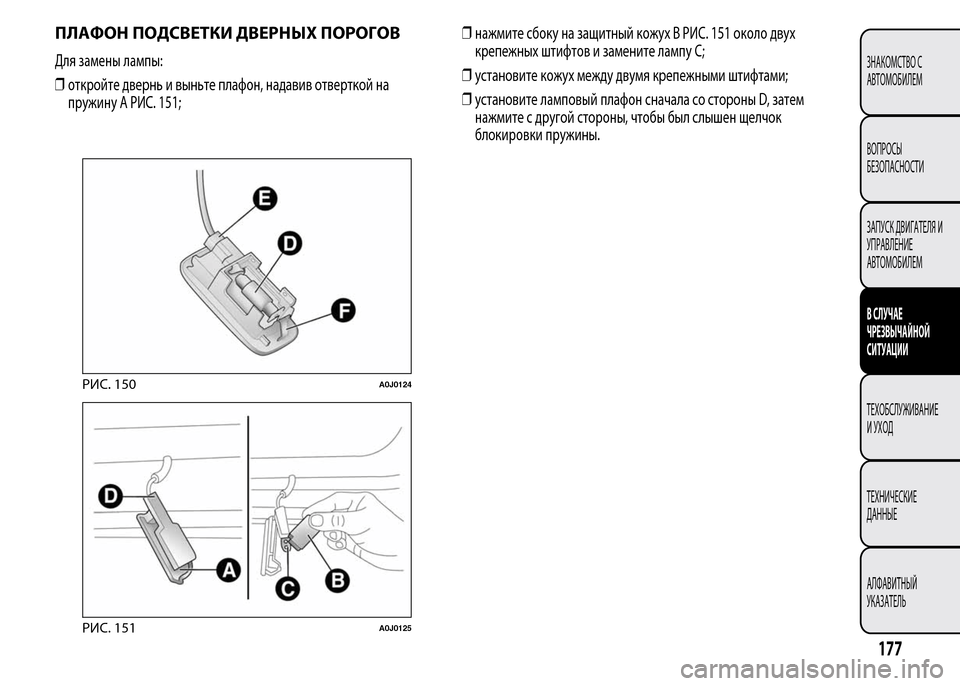

ПЛАФОН ПОДСВЕТКИ ДВЕРНЫХ ПОРОГОВ
Для замены лампы:
❒откройте двернь и выньте плафон, надавив отверткой на
пружину A РИС. 151;❒нажмите сбоку на защитный кожух B РИС. 151 около двух
крепежных штифтов и замените лампу C;
❒установите кожух между двумя крепежными штифтами;
❒установите ламповый плафон сначала со стороны D, затем
нажмите с другой стороны, чтобы был слышен щелчок
блокировки пружины.
РИС. 150A0J0124
РИС. 151A0J0125
177
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

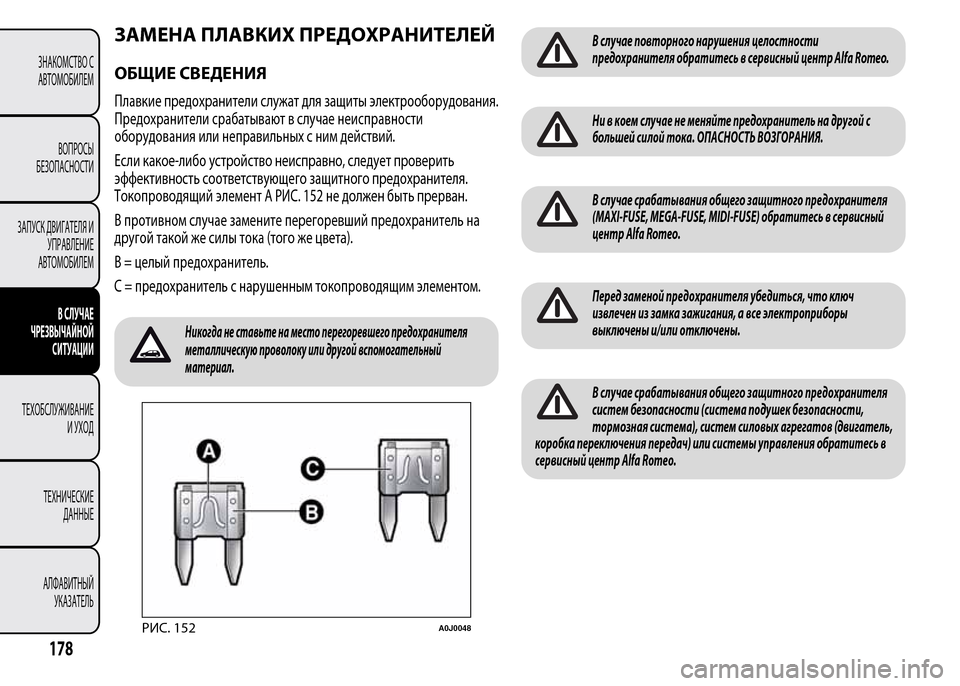

ЗАМЕНА ПЛАВКИХ ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
Плавкие предохранители служат для защиты электрооборудования.
Предохранители срабатывают в случае неисправности
оборудования или неправильных с ним действий.
Если какое-либо устройство неисправно, следует проверить
эффективность соответствующего защитного предохранителя.
Токопроводящий элемент A РИС. 152 не должен быть прерван.
В противном случае замените перегоревший предохранитель на
другой такой же силы тока (того же цвета).
B = целый предохранитель.
C = предохранитель с нарушенным токопроводящим элементом.
Никогда не ставьте на место перегоревшего предохранителя
металлическую проволоку или другой вспомогательный
материал.
В случае повторного нарушения целостности
предохранителя обратитесь в сервисный центр Alfa Romeo.
Ни в коем случае не меняйте предохранитель на другой с
большей силой тока. ОПАСНОСТЬ ВОЗГОРАНИЯ.
В случае срабатывания общего защитного предохранителя
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) обратитесь в сервисный
центр Alfa Romeo.
Перед заменой предохранителя убедиться, что ключ
извлечен из замка зажигания, а все электроприборы
выключены и/или отключены.
В случае срабатывания общего защитного предохранителя
систем безопасности (система подушек безопасности,
тормозная система), систем силовых агрегатов (двигатель,
коробка переключения передач) или системы управления обратитесь в
сервисный центр Alfa Romeo.
РИС. 152A0J0048
178
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля сгруппированы на трех панелях,
расположенных в моторном отсеке, на панели приборов и внутри
багажника.
Блок предохранителей в моторном отсеке
Расположен сбоку от аккумулятора РИС. 154: для доступа к
предохранителям раскрутить винты A РИС. 153 и снять крышку B.
Номера всех электрических приборов, соответствующие
определенным предохранителям, нанесены на задней стороне
крышки.
После замены предохранителя тщательно закройте крышку В блока
предохранителей.
Если возникает необходимость мытья моторного отсека, не
направляйте струи воды непосредственно на блок
предохранителей и на приводы стеклоочистителей.
РИС. 153A0J0126РИС. 154A0J0417
179
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

Блок предохранителей на панели приборов
Для доступа к предохранителям РИС. 156 опустите крышку A РИС.
155; одной рукой возьмитесь за крышку B, расположенную на
участке, показанном на рисунке, и снимите ее в показанном
стрелкой направлении, чтобы сначала освободить внутренние
стопоры C и затем язычки D.
РИС. 155A0J0334РИС. 156A0J0205
180
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

Блок предохранителей в багажнике
Для доступа к блоку предохранителей РИС. 158 с левой стороны в
багажнике откройте соответствующий смотровой люк (как
показано на РИС. 157).
РИС. 157A0J0264РИС. 158A0J0175
181
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

БЛОК ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ
ОТСЕКЕ
РИС. 154
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
Устройство зажиганияF03 20
Крыльчатка электровентилятора в салоне F08 40
Дополнительный обогреватель (модели Turbo TwinAir 105 л.с. и 1.3 JTD
M-285 л.с.) F09 5
Битональные звуковые сигнализаторы F10 15
Фары дальнего светаF14 15
Вспомогательный обогреватель (PTC 1) F15 30
Компрессор системы климат-контроль F19 7,5
Обогрев заднего стекла, система оттаивания стекол F20 30
Топливный электрический насос на баке F21 15
Передние противотуманные фары F30 15
Вспомогательный обогреватель (PTC2) F81 60
Вспомогательный обогреватель (PTC1) F82 40
Вспомогательный обогреватель (PTC2) F82 50
СвободныйF83 –
Аудиосистема Hi-Fi (блоки управления, динамик Bassbox), исполнение с ручной коробкой
переключения передачF84 20
Электрическая розетка на центральной консоли F85 15
Антизапотеватели на внешних электрических зеркалах, антизапотеватели на передних
омывателях стекол, катушка обогреваемого переключателя лобового стеклаF87 7,5
182
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

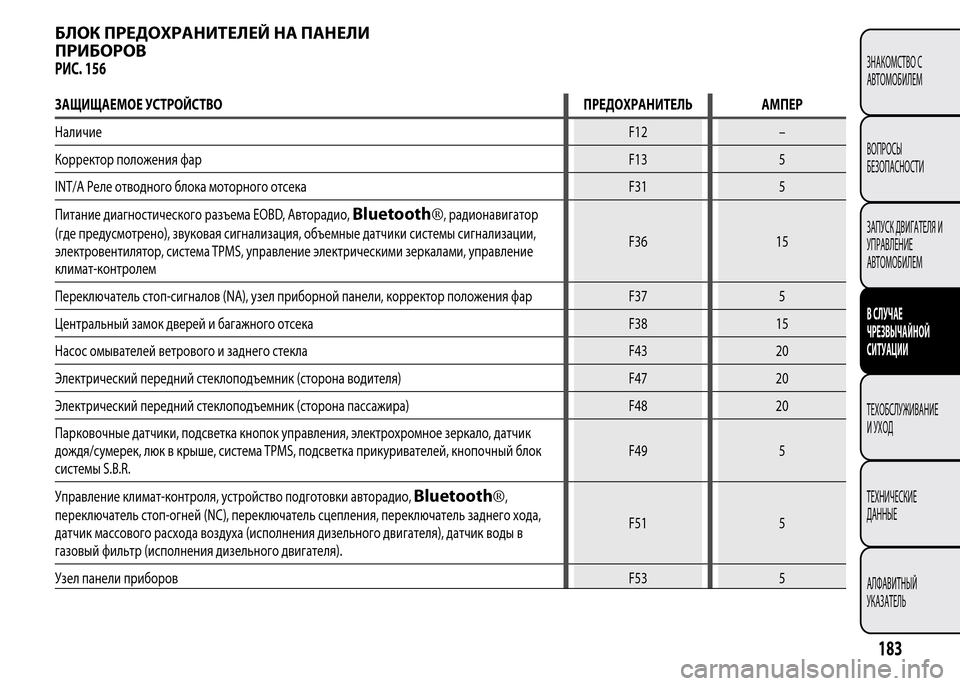

БЛОК ПРЕДОХРАНИТЕЛЕЙ НА ПАНЕЛИ
ПРИБОРОВ
РИС. 156
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
НаличиеF12 –
Корректор положения фарF13 5
INT/A Реле отводного блока моторного отсека F31 5
Питание диагностического разъема EOBD, Авторадио,
Bluetooth®, радионавигатор
(где предусмотрено), звуковая сигнализация, объемные датчики системы сигнализации,
электровентилятор, система TPMS, управление электрическими зеркалами, управление
климат-контролемF36 15
Переключатель стоп-сигналов (NA), узел приборной панели, корректор положения фар F37 5
Центральный замок дверей и багажного отсека F38 15
Насос омывателей ветрового и заднего стекла F43 20
Электрический передний стеклоподъемник (сторона водителя) F47 20
Электрический передний стеклоподъемник (сторона пассажира) F48 20
Парковочные датчики, подсветка кнопок управления, электрохромное зеркало, датчик
дождя/сумерек, люк в крыше, система TPMS, подсветка прикуривателей, кнопочный блок
системы S.B.R.F49 5
Управление климат-контроля, устройство подготовки авторадио,
Bluetooth®,
переключатель стоп-огней (NC), переключатель сцепления, переключатель заднего хода,
датчик массового расхода воздуха (исполнения дизельного двигателя), датчик воды в
газовый фильтр (исполнения дизельного двигателя).F51 5
Узел панели приборовF53 5
183
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

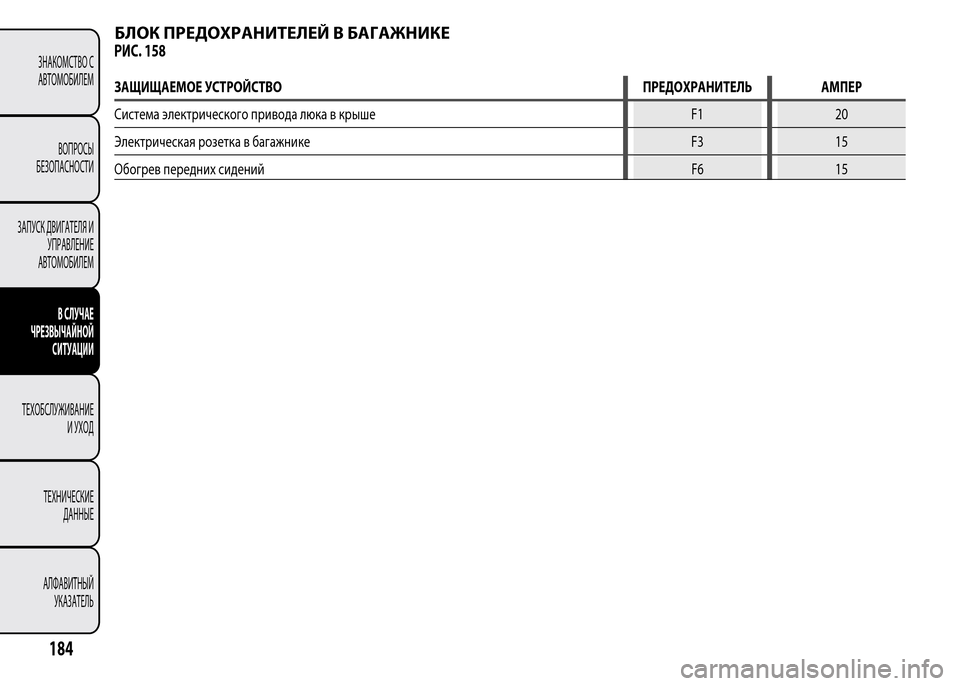

БЛОК ПРЕДОХРАНИТЕЛЕЙ В БАГАЖНИКЕ
РИС. 158
ЗАЩИЩАЕМОЕ УСТРОЙСТВО ПРЕДОХРАНИТЕЛЬ АМПЕР
Система электрического привода люка в крыше F1 20
Электрическая розетка в багажнике F3 15
Обогрев передних сиденийF6 15
184
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

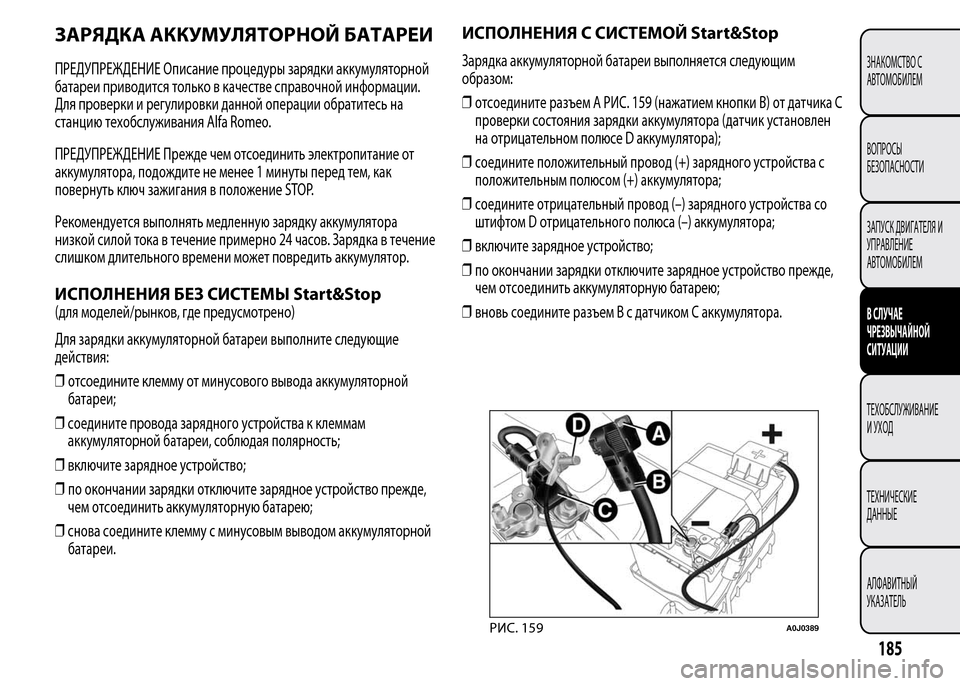

ЗАРЯДКА АККУМУЛЯТОРНОЙ БАТАРЕИ
ПРЕДУПРЕЖДЕНИЕ Описание процедуры зарядки аккумуляторной
батареи приводится только в качестве справочной информации.
Для проверки и регулировки данной операции обратитесь на
станцию техобслуживания Alfa Romeo.
ПРЕДУПРЕЖДЕНИЕ Прежде чем отсоединить электропитание от
аккумулятора, подождите не менее 1 минуты перед тем, как
повернуть ключ зажигания в положение STOP.
Рекомендуется выполнять медленную зарядку аккумулятора
низкой силой тока в течение примерно 24 часов. Зарядка в течение
слишком длительного времени может повредить аккумулятор.
ИСПОЛНЕНИЯ БЕЗ СИСТЕМЫ Start&Stop
(для моделей/рынков, где предусмотрено)
Для зарядки аккумуляторной батареи выполните следующие
действия:
❒отсоедините клемму от минусового вывода аккумуляторной
батареи;
❒соедините провода зарядного устройства к клеммам
аккумуляторной батареи, соблюдая полярность;
❒включите зарядное устройство;
❒по окончании зарядки отключите зарядное устройство прежде,
чем отсоединить аккумуляторную батарею;
❒снова соедините клемму с минусовым выводом аккумуляторной
батареи.
ИСПОЛНЕНИЯ С СИСТЕМОЙ Start&Stop
Зарядка аккумуляторной батареи выполняется следующим
образом:
❒отсоедините разъем A РИС. 159 (нажатием кнопки B) от датчика C
проверки состояния зарядки аккумулятора (датчик установлен
на отрицательном полюсе D аккумулятора);
❒соедините положительный провод (+) зарядного устройства с
положительным полюсом (+) аккумулятора;
❒соедините отрицательный провод (–) зарядного устройства со
штифтом D отрицательного полюса (–) аккумулятора;
❒включите зарядное устройство;
❒по окончании зарядки отключите зарядное устройство прежде,
чем отсоединить аккумуляторную батарею;
❒вновь соедините разъем B с датчиком C аккумулятора.
РИС. 159A0J0389
185
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
ВОПРОСЫ
БЕЗОПАСНОСТИ
ЗАПУСК ДВИГАТЕЛЯ И
УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
В СЛУЧАЕ
ЧРЕЗВЫЧАЙНОЙ
СИТУАЦИИ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ДАННЫЕ
АЛФАВИТНЫЙ
УКАЗАТЕЛЬ

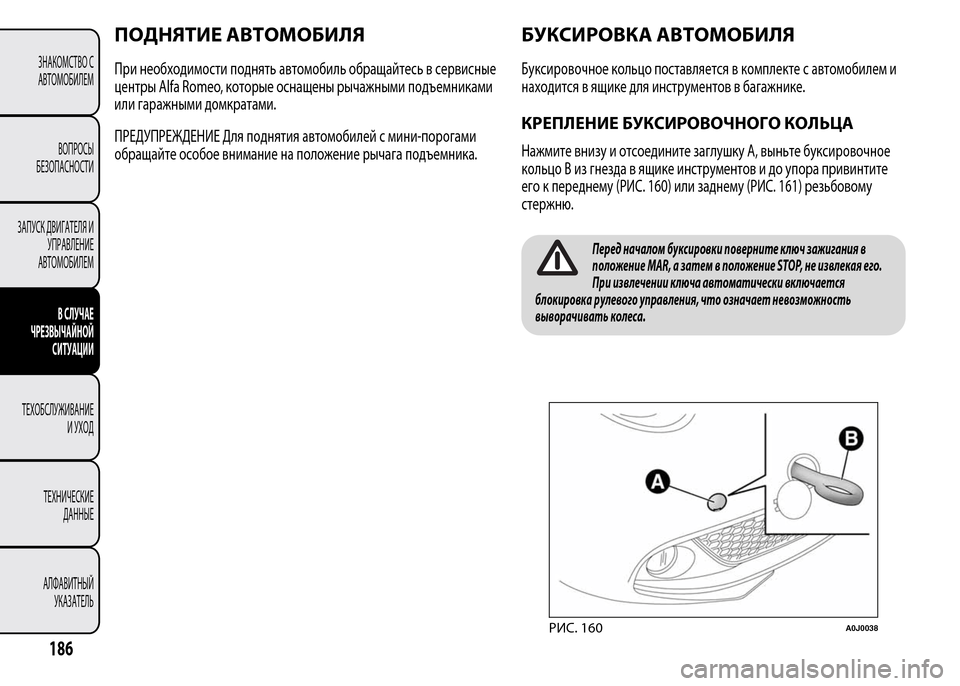

ПОДНЯТИЕ АВТОМОБИЛЯ
При необходимости поднять автомобиль обращайтесь в сервисные
центры Alfa Romeo, которые оснащены рычажными подъемниками
или гаражными домкратами.
ПРЕДУПРЕЖДЕНИЕ Для поднятия автомобилей с мини-порогами
обращайте особое внимание на положение рычага подъемника.
БУКСИРОВКА АВТОМОБИЛЯ
Буксировочное кольцо поставляется в комплекте с автомобилем и
находится в ящике для инструментов в багажнике.
КРЕПЛЕНИЕ БУКСИРОВОЧНОГО КОЛЬЦА
Нажмите внизу и отсоедините заглушку A, выньте буксировочное
кольцо B из гнезда в ящике инструментов и до упора привинтите
его к переднему (РИС. 160) или заднему (РИС. 161) резьбовому
стержню.
Перед началом буксировки поверните ключ зажигания в
положение MAR, а затем в положение STOP, не извлекая его.
При извлечении ключа автоматически включается
блокировка рулевого управления, что означает невозможность
выворачивать колеса.
РИС. 160A0J0038
