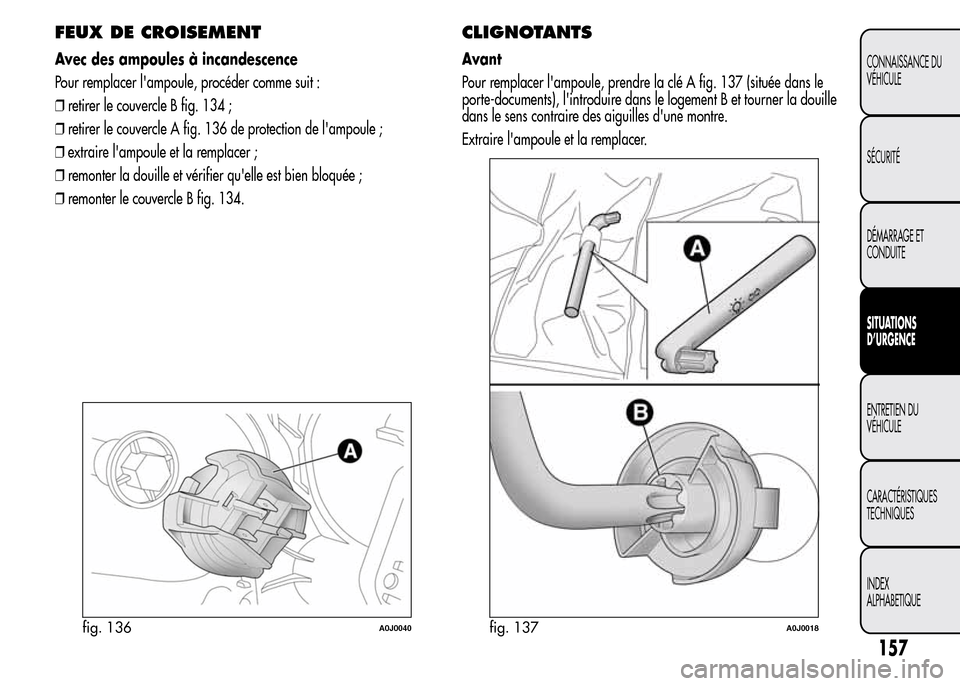

FEUX DE CROISEMENT
Avec des ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 134 ;
❒retirer le couvercle A fig. 136 de protection de l'ampoule ;
❒extraire l'ampoule et la remplacer ;
❒remonter la douille et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle B fig. 134.
CLIGNOTANTS
Avant
Pour remplacer l'ampoule, prendre la clé A fig. 137 (située dans le
porte-documents), l'introduire dans le logement B et tourner la douille
dans le sens contraire des aiguilles d'une montre.
Extraire l'ampoule et la remplacer.
fig. 136A0J0040fig. 137A0J0018
157
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

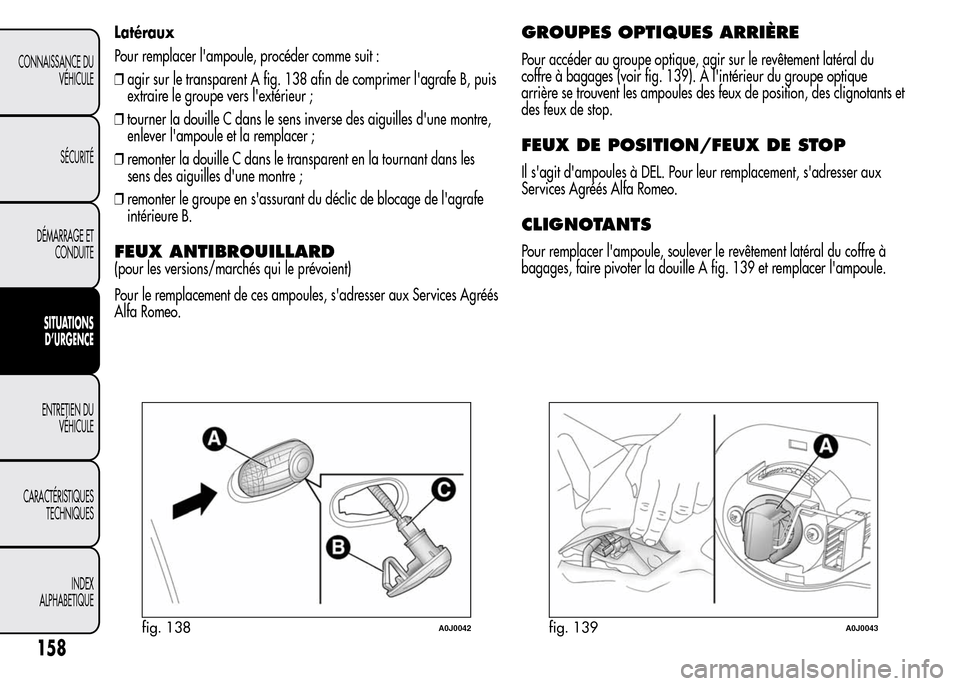

Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 138 afin de comprimer l'agrafe B, puis
extraire le groupe vers l'extérieur ;
❒tourner la douille C dans le sens inverse des aiguilles d'une montre,
enlever l'ampoule et la remplacer ;
❒remonter la douille C dans le transparent en la tournant dans les
sens des aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de blocage de l'agrafe
intérieure B.
FEUX ANTIBROUILLARD
(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s'adresser aux Services Agréés
Alfa Romeo.
GROUPES OPTIQUES ARRIÈRE
Pour accéder au groupe optique, agir sur le revêtement latéral du
coffre à bagages (voir fig. 139). À l'intérieur du groupe optique
arrière se trouvent les ampoules des feux de position, des clignotants et
des feux de stop.
FEUX DE POSITION/FEUX DE STOP
Il s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.
CLIGNOTANTS
Pour remplacer l'ampoule, soulever le revêtement latéral du coffre à
bagages, faire pivoter la douille A fig. 139 et remplacer l'ampoule.
fig. 138A0J0042fig. 139A0J0043
158
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

FEUX ANTIBROUILLARD ARRIÈRE / DE
RECUL
Pour le remplacement des ampoules des feux antibrouillards arrière A
fig. 140 ou de marche arrière B fig. 140, s'adresser aux Services
Agréés Alfa Romeo.
3èmeFEU DE STOP
Situés sur le hayon du coffre à bagages, il s'agit de feux à DEL. Pour
leur remplacement, s'adresser aux Services Agréés Alfa Romeo.
FEUX DE PLAQUE
Pour le remplacement des ampoules, procéder comme suit :
❒extraire les groupes de feu de plaque A fig. 141 ;
❒tourner la douille B fig. 142 dans le sens des aiguilles d'une montre,
enlever l'ampoule C et la remplacer.
fig. 140A0J0044
fig. 141A0J0046
fig. 142A0J0045
159
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

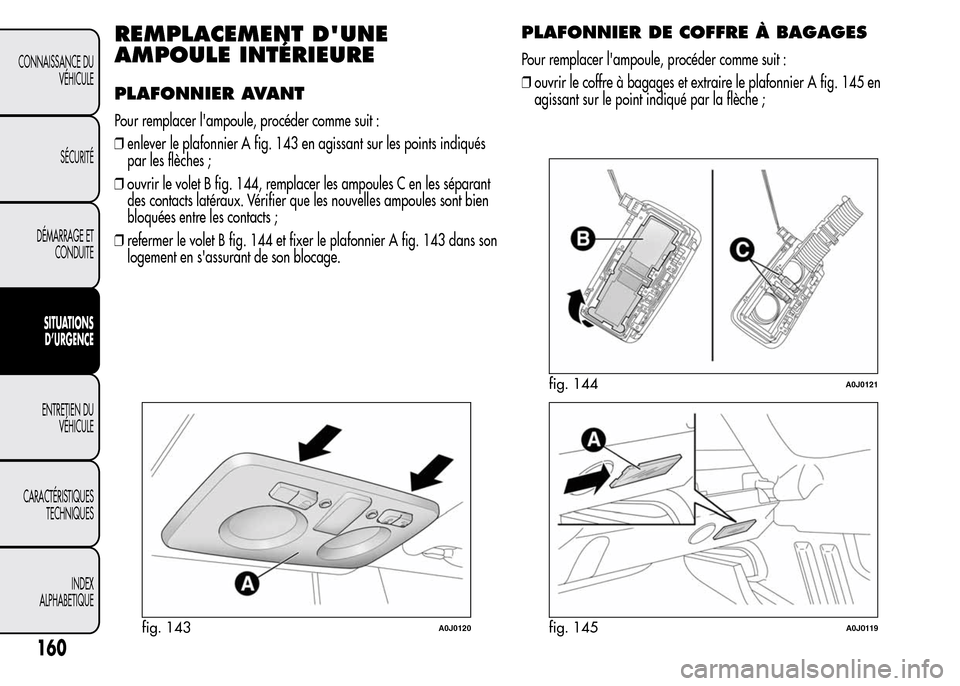

REMPLACEMENT D'UNE
AMPOULE INTÉRIEURE
PLAFONNIER AVANT
Pour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 143 en agissant sur les points indiqués
par les flèches ;
❒ouvrir le volet B fig. 144, remplacer les ampoules C en les séparant
des contacts latéraux. Vérifier que les nouvelles ampoules sont bien
bloquées entre les contacts ;
❒refermer le volet B fig. 144 et fixer le plafonnier A fig. 143 dans son
logement en s'assurant de son blocage.
PLAFONNIER DE COFFRE À BAGAGES
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le plafonnier A fig. 145 en
agissant sur le point indiqué par la flèche ;
fig. 143A0J0120
fig. 144A0J0121
fig. 145A0J0119
160
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

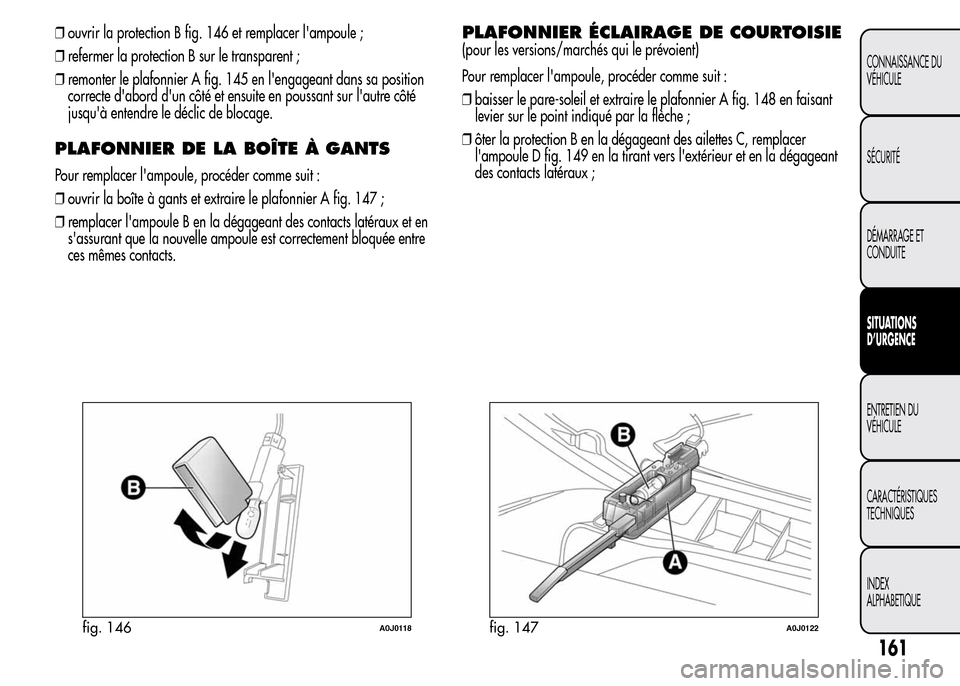

❒ouvrir la protection B fig. 146 et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A fig. 145 en l'engageant dans sa position
correcte d'abord d'un côté et ensuite en poussant sur l'autre côté
jusqu'à entendre le déclic de blocage.
PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier A fig. 147 ;
❒remplacer l'ampoule B en la dégageant des contacts latéraux et en
s'assurant que la nouvelle ampoule est correctement bloquée entre
ces mêmes contacts.
PLAFONNIER ÉCLAIRAGE DE COURTOISIE
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒baisser le pare-soleil et extraire le plafonnier A fig. 148 en faisant
levier sur le point indiqué par la flèche ;
❒ôter la protection B en la dégageant des ailettes C, remplacer
l'ampoule D fig. 149 en la tirant vers l'extérieur et en la dégageant
des contacts latéraux ;
fig. 146A0J0118fig. 147A0J0122
161
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

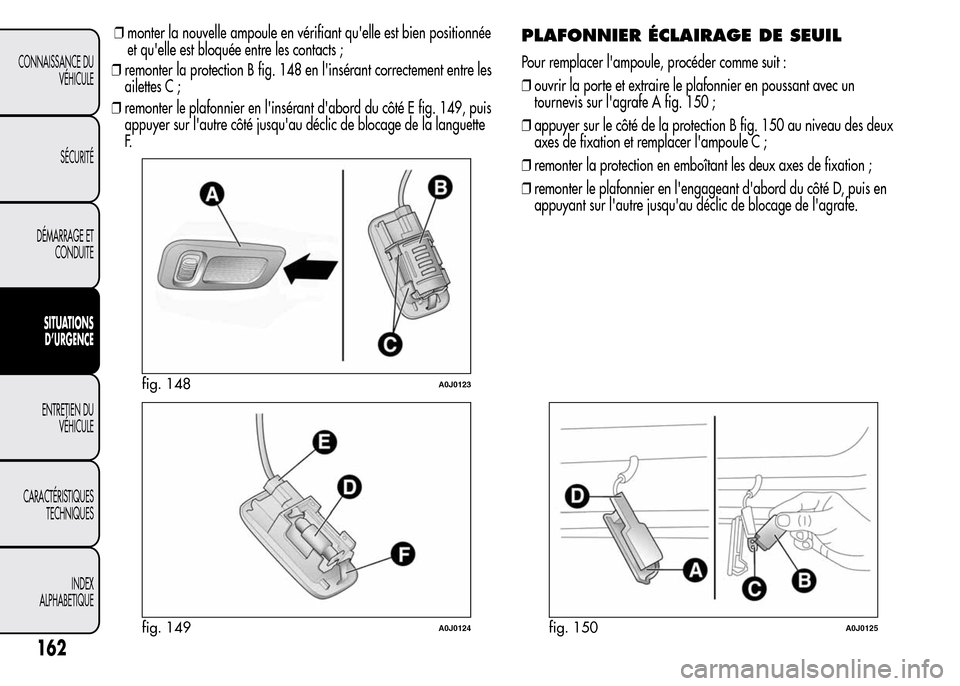

❒monter la nouvelle ampoule en vérifiant qu'elle est bien positionnée
et qu'elle est bloquée entre les contacts ;
❒remonter la protection B fig. 148 en l'insérant correctement entre les
ailettes C ;
❒remonter le plafonnier en l'insérant d'abord du côté E fig. 149, puis
appuyer sur l'autre côté jusqu'au déclic de blocage de la languette
F.PLAFONNIER ÉCLAIRAGE DE SEUIL
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir la porte et extraire le plafonnier en poussant avec un
tournevis sur l'agrafe A fig. 150 ;
❒appuyer sur le côté de la protection B fig. 150 au niveau des deux
axes de fixation et remplacer l'ampoule C ;
❒remonter la protection en emboîtant les deux axes de fixation ;
❒remonter le plafonnier en l'engageant d'abord du côté D, puis en
appuyant sur l'autre jusqu'au déclic de blocage de l'agrafe.
fig. 148A0J0123
fig. 149A0J0124fig. 150A0J0125
162
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
Les fusibles protègent le circuit électrique et interviennent en cas
d'avarie ou d'intervention impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection correspondant : l'élément
conducteur A fig. 151 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B = fusible intact.
C = fusible avec élément conducteur interrompu.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou tout autre matériel de récupération.
Si le fusible devait encore griller, s'adresser aux
Services Agréés Alfa Romeo.
Ne jamais remplacer un fusible par un autre ayant un
ampérage supérieur ; RISQUE D'INCENDIE.
Si un fusible général de protection se déclenche
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE), contacter les
Services Agréés Alfa Romeo.
Avant de remplacer un fusible, s'assurer d'avoir extrait
la clé du contact et d'avoir coupé et/ou débranché
tous les consommateurs.
Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage), des
systèmes motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se déclenche, s'adresser
aux Services Agréés Alfa Romeo.
fig. 151A0J0048
163
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

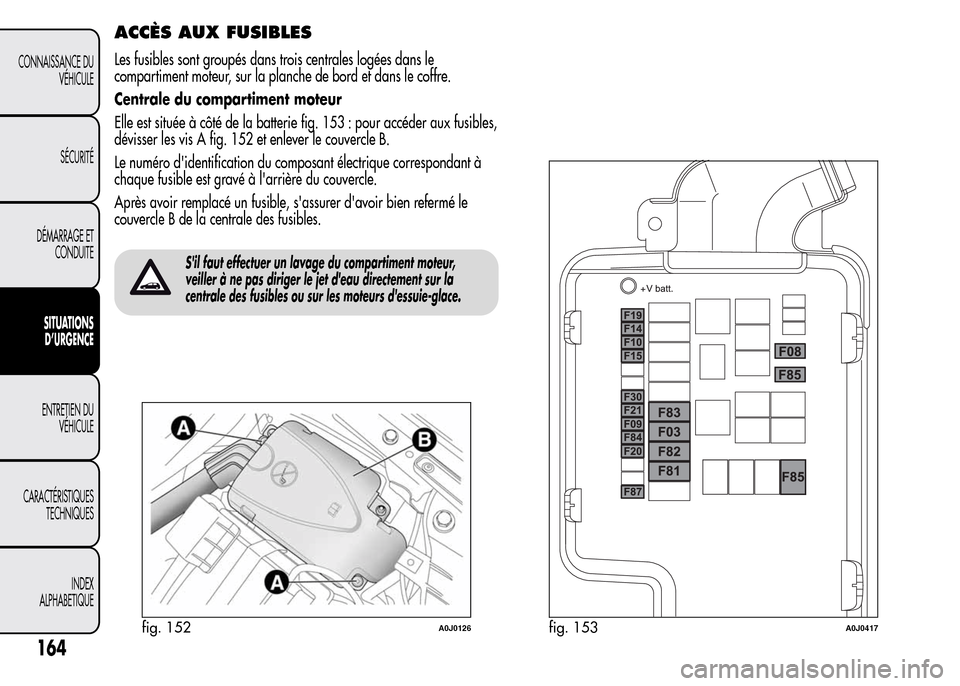

ACCÈS AUX FUSIBLES
Les fusibles sont groupés dans trois centrales logées dans le
compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie fig. 153 : pour accéder aux fusibles,
dévisser les vis A fig. 152 et enlever le couvercle B.
Le numéro d'identification du composant électrique correspondant à
chaque fusible est gravé à l'arrière du couvercle.
Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le
couvercle B de la centrale des fusibles.
S'il faut effectuer un lavage du compartiment moteur,
veiller à ne pas diriger le jet d'eau directement sur la
centrale des fusibles ou sur les moteurs d'essuie-glace.
fig. 152A0J0126fig. 153A0J0417
164
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

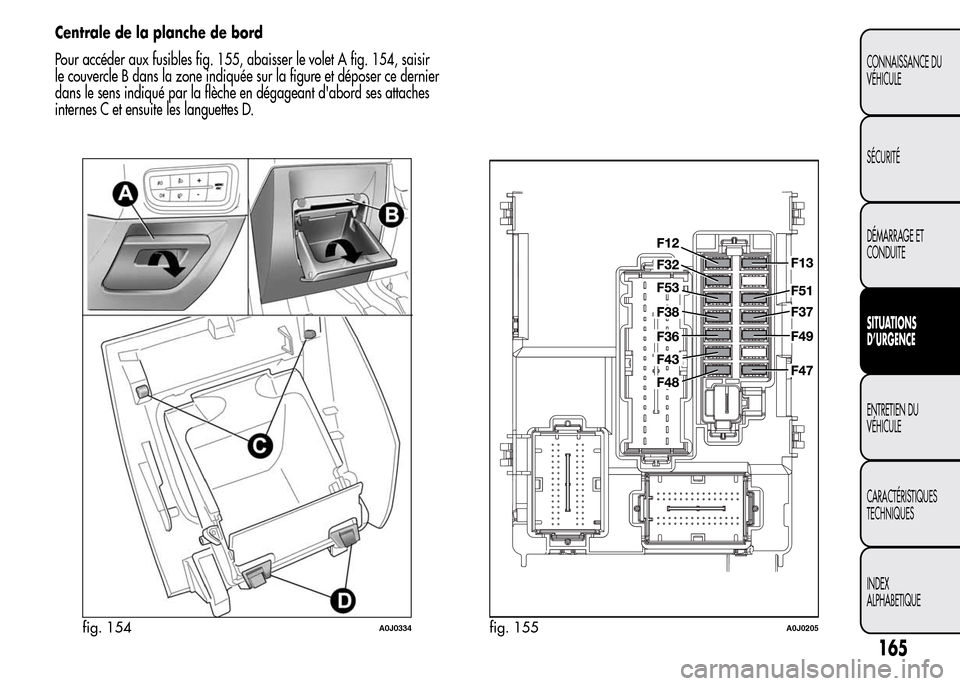

Centrale de la planche de bord
Pour accéder aux fusibles fig. 155, abaisser le volet A fig. 154, saisir
le couvercle B dans la zone indiquée sur la figure et déposer ce dernier
dans le sens indiqué par la flèche en dégageant d'abord ses attaches
internes C et ensuite les languettes D.
fig. 154A0J0334fig. 155A0J0205
165
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCE
ENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

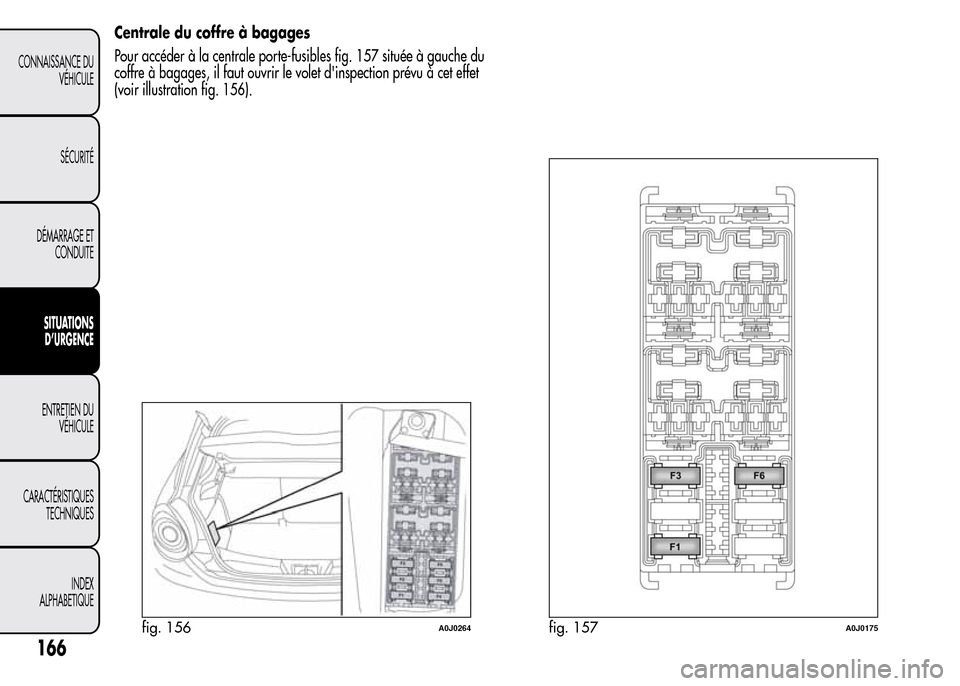

Centrale du coffre à bagages
