Alfa Romeo MiTo 2016 Návod k obsluze (in Czech)

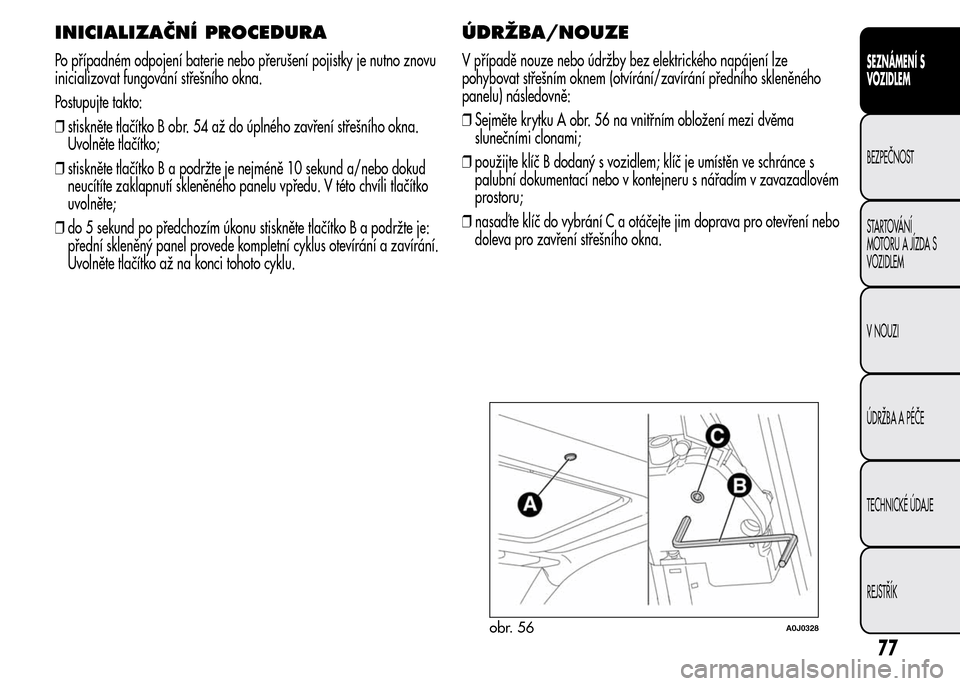

INICIALIZAČNÍ PROCEDURA
Po případném odpojení baterie nebo přerušení pojistky je nutno znovu
inicializovat fungování střešního okna.
Postupujte takto:
❒stiskněte tlačítko B obr. 54 až do úplného zavření střešního okna.
Uvolněte tlačítko;
❒stiskněte tlačítko B a podržte je nejméně 10 sekund a/nebo dokud
neucítíte zaklapnutí skleněného panelu vpředu. V této chvíli tlačítko
uvolněte;
❒do 5 sekund po předchozím úkonu stiskněte tlačítko B a podržte je:
přední skleněný panel provede kompletní cyklus otevírání a zavírání.
Uvolněte tlačítko až na konci tohoto cyklu.
ÚDRŽBA/NOUZE
V případě nouze nebo údržby bez elektrického napájení lze
pohybovat střešním oknem (otvírání/zavírání předního skleněného
panelu) následovně:
❒Sejměte krytku A obr. 56 na vnitřním obložení mezi dvěma
slunečními clonami;
❒použijte klíč B dodaný s vozidlem; klíč je umístěn ve schránce s
palubní dokumentací nebo v kontejneru s nářadím v zavazadlovém
prostoru;
❒nasaď te klíč do vybrání C a otáčejte jim doprava pro otevření nebo
doleva pro zavření střešního okna.
obr. 56A0J0328
77
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

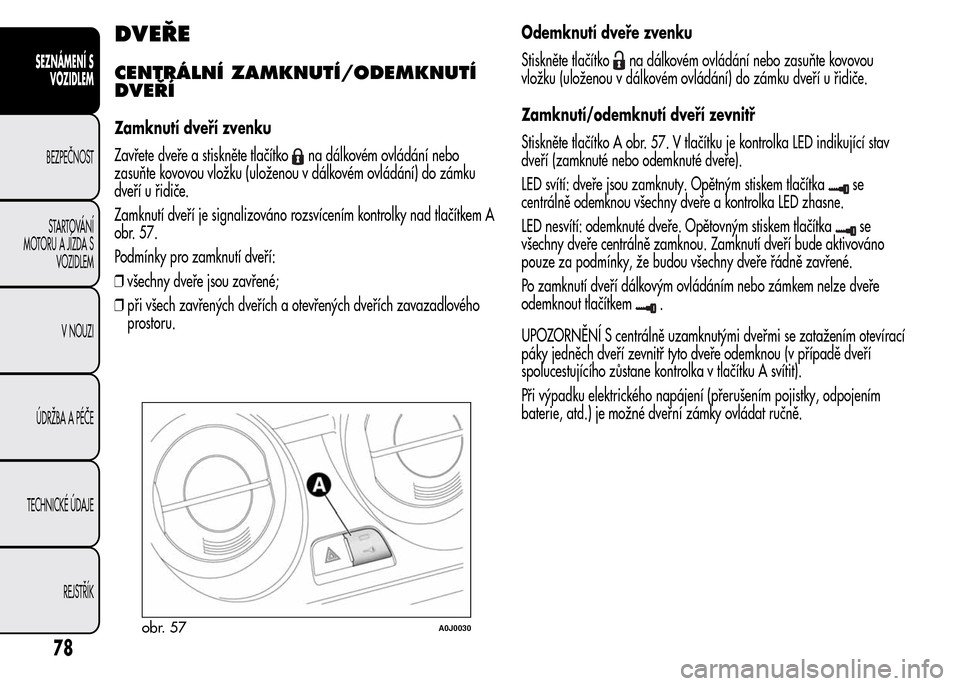

DVEŘE
CENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Zavřete dveře a stiskněte tlačítko
na dálkovém ovládání nebo
zasuňte kovovou vložku (uloženou v dálkovém ovládání) do zámku
dveří u řidiče.
Zamknutí dveří je signalizováno rozsvícením kontrolky nad tlačítkem A
obr. 57.
Podmínky pro zamknutí dveří:
❒všechny dveře jsou zavřené;
❒při všech zavřených dveřích a otevřených dveřích zavazadlového
prostoru.Odemknutí dveře zvenku
Stiskněte tlačítko
na dálkovém ovládání nebo zasuňte kovovou
vložku (uloženou v dálkovém ovládání) do zámku dveří u řidiče.
Zamknutí/odemknutí dveří zevnitř
Stiskněte tlačítko A obr. 57. V tlačítku je kontrolka LED indikující stav
dveří (zamknuté nebo odemknuté dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem tlačítka
se
centrálně odemknou všechny dveře a kontrolka LED zhasne.
LED nesvítí: odemknuté dveře. Opětovným stiskem tlačítka
se
všechny dveře centrálně zamknou. Zamknutí dveří bude aktivováno
pouze za podmínky, že budou všechny dveře řádně zavřené.
Po zamknutí dveří dálkovým ovládáním nebo zámkem nelze dveře
odemknout tlačítkem
.
UPOZORNĚNÍ S centrálně uzamknutými dveřmi se zatažením otevírací
páky jedněch dveří zevnitř tyto dveře odemknou (v případě dveří
spolucestujícího zůstane kontrolka v tlačítku A svítit).
Při výpadku elektrického napájení (přerušením pojistky, odpojením
baterie, atd.) je možné dveřní zámky ovládat ručně.
obr. 57A0J0030
78
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

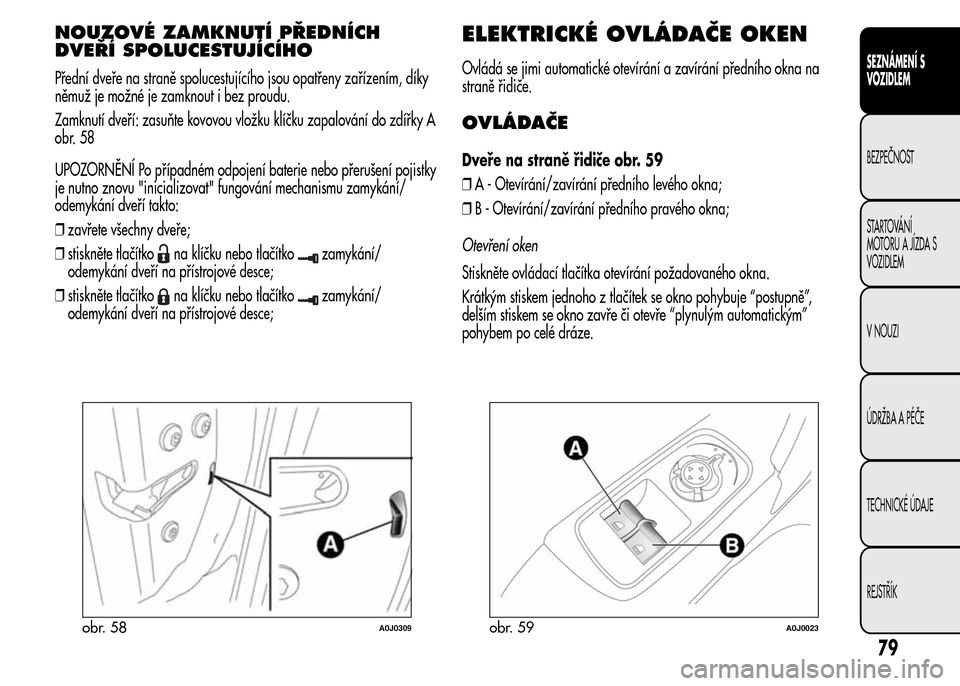

NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH
DVEŘÍ SPOLUCESTUJÍCÍHO
Přední dveře na straně spolucestujícího jsou opatřeny zařízením, díky
němuž je možné je zamknout i bez proudu.
Zamknutí dveří: zasuňte kovovou vložku klíčku zapalování do zdířky A
obr. 58
UPOZORNĚNÍ Po případném odpojení baterie nebo přerušení pojistky
je nutno znovu "inicializovat" fungování mechanismu zamykání/
odemykání dveří takto:
❒zavřete všechny dveře;
❒stiskněte tlačítko
na klíčku nebo tlačítkozamykání/
odemykání dveří na přístrojové desce;
❒stiskněte tlačítko
na klíčku nebo tlačítkozamykání/
odemykání dveří na přístrojové desce;
ELEKTRICKÉ OVLÁDAČE OKEN
Ovládá se jimi automatické otevírání a zavírání předního okna na
straně řidiče.
OVLÁDAČE
Dveře na straně řidiče obr. 59
❒A - Otevírání/zavírání předního levého okna;
❒B - Otevírání/zavírání předního pravého okna;
Otevření oken
Stiskněte ovládací tlačítka otevírání požadovaného okna.
Krátkým stiskem jednoho z tlačítek se okno pohybuje “postupně”,
delším stiskem se okno zavře či otevře “plynulým automatickým”
pohybem po celé dráze.
obr. 58A0J0309obr. 59A0J0023
79
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

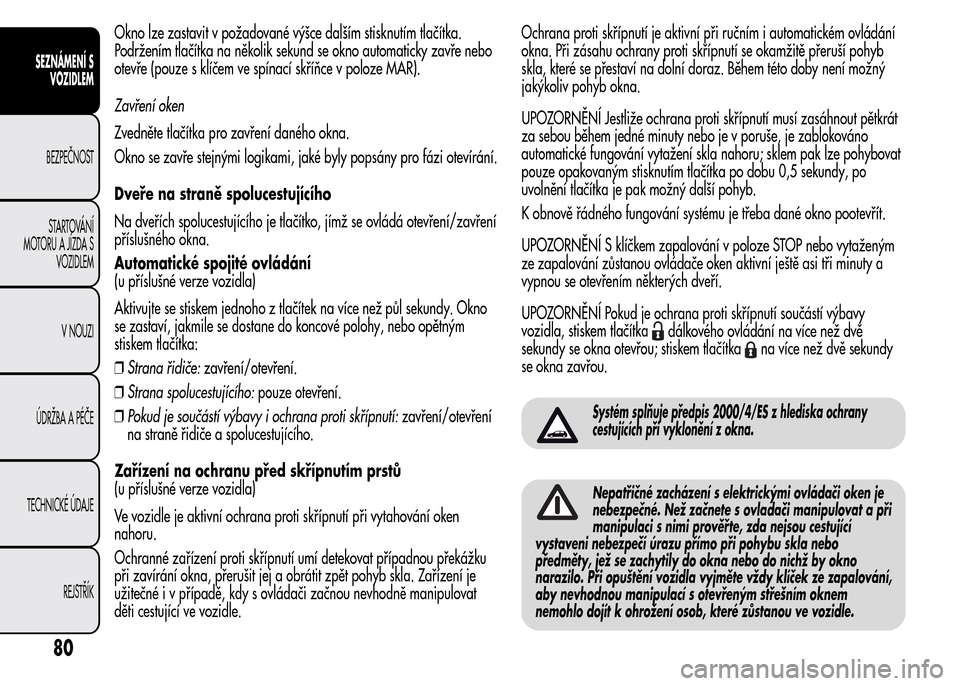

Okno lze zastavit v požadované výšce dalším stisknutím tlačítka.
Podržením tlačítka na několik sekund se okno automaticky zavře nebo
otevře (pouze s klíčem ve spínací skříňce v poloze MAR).
Zavření oken
Zvedněte tlačítka pro zavření daného okna.
Okno se zavře stejnými logikami, jaké byly popsány pro fázi otevírání.
Dveře na straně spolucestujícího
Na dveřích spolucestujícího je tlačítko, jímž se ovládá otevření/zavření
příslušného okna.
Automatické spojité ovládání
(u příslušné verze vozidla)
Aktivujte se stiskem jednoho z tlačítek na více než půl sekundy. Okno
se zastaví, jakmile se dostane do koncové polohy, nebo opětným
stiskem tlačítka:
❒Strana řidiče:zavření/otevření.
❒Strana spolucestujícího:pouze otevření.
❒Pokud je součástí výbavy i ochrana proti skřípnutí:zavření/otevření
na straně řidiče a spolucestujícího.
Zařízení na ochranu před skřípnutím prstů
(u příslušné verze vozidla)
Ve vozidle je aktivní ochrana proti skřípnutí při vytahování oken
nahoru.
Ochranné zařízení proti skřípnutí umí detekovat případnou překážku
při zavírání okna, přerušit jej a obrátit zpět pohyb skla. Zařízení je
užitečné i v případě, kdy s ovládači začnou nevhodně manipulovat
děti cestující ve vozidle.Ochrana proti skřípnutí je aktivní při ručním i automatickém ovládání
okna. Při zásahu ochrany proti skřípnutí se okamžitě přeruší pohyb
skla, které se přestaví na dolní doraz. Během této doby není možný
jakýkoliv pohyb okna.
UPOZORNĚNÍ Jestliže ochrana proti skřípnutí musí zasáhnout pětkrát
za sebou během jedné minuty nebo je v poruše, je zablokováno
automatické fungování vytažení skla nahoru; sklem pak lze pohybovat
pouze opakovaným stisknutím tlačítka po dobu 0,5 sekundy, po
uvolnění tlačítka je pak možný další pohyb.
K obnově řádného fungování systému je třeba dané okno pootevřít.
UPOZORNĚNÍ S klíčkem zapalování v poloze STOP nebo vytaženým
ze zapalování zůstanou ovládače oken aktivní ještě asi tři minuty a
vypnou se otevřením některých dveří.
UPOZORNĚNÍ Pokud je ochrana proti skřípnutí součástí výbavy
vozidla, stiskem tlačítka
dálkového ovládání na více než dvě
sekundy se okna otevřou; stiskem tlačítka
na více než dvě sekundy
se okna zavřou.
Systém splňuje předpis 2000/4/ES z hlediska ochrany
cestujících při vyklonění z okna.
Nepatřičné zacházení s elektrickými ovládači oken je
nebezpečné. Než začnete s ovladači manipulovat a při
manipulaci s nimi prověřte, zda nejsou cestující
vystaveni nebezpečí úrazu přímo při pohybu skla nebo
předměty, jež se zachytily do okna nebo do nichž by okno
narazilo. Při opuštění vozidla vyjměte vždy klíček ze zapalování,
aby nevhodnou manipulací s otevřeným střešním oknem
nemohlo dojít k ohrožení osob, které zůstanou ve vozidle.
80
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

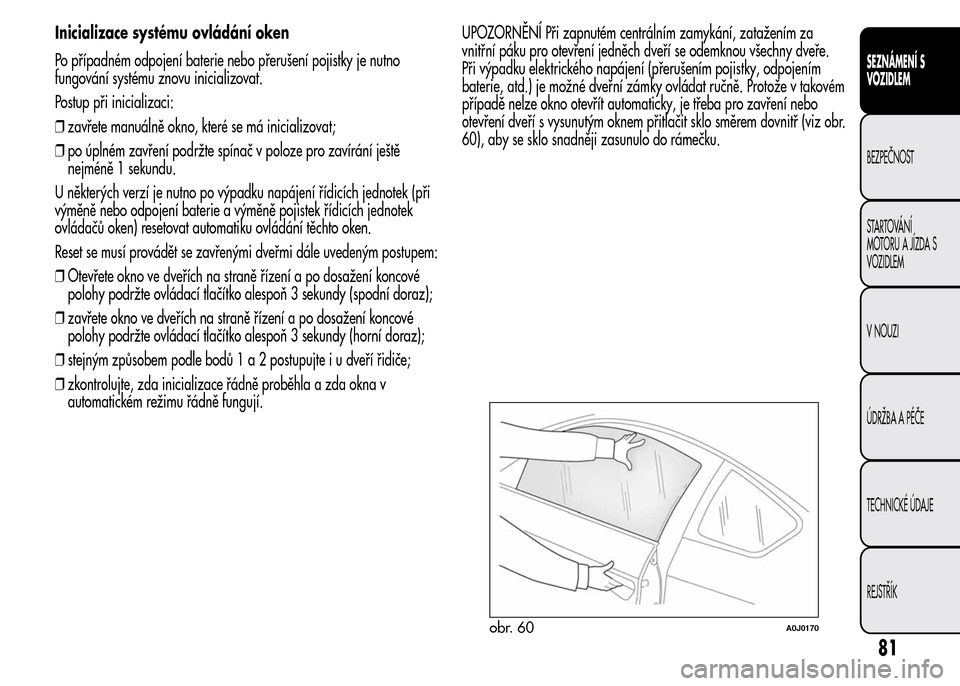

Inicializace systému ovládání oken
Po případném odpojení baterie nebo přerušení pojistky je nutno
fungování systému znovu inicializovat.
Postup při inicializaci:
❒zavřete manuálně okno, které se má inicializovat;
❒po úplném zavření podržte spínač v poloze pro zavírání ještě
nejméně 1 sekundu.
U některých verzí je nutno po výpadku napájení řídicích jednotek (při
výměně nebo odpojení baterie a výměně pojistek řídicích jednotek
ovládačů oken) resetovat automatiku ovládání těchto oken.
Reset se musí provádět se zavřenými dveřmi dále uvedeným postupem:
❒Otevřete okno ve dveřích na straně řízení a po dosažení koncové
polohy podržte ovládací tlačítko alespoň 3 sekundy (spodní doraz);
❒zavřete okno ve dveřích na straně řízení a po dosažení koncové
polohy podržte ovládací tlačítko alespoň 3 sekundy (horní doraz);
❒stejným způsobem podle bodů1a2postupujte i u dveří řidiče;
❒zkontrolujte, zda inicializace řádně proběhla a zda okna v
automatickém režimu řádně fungují.UPOZORNĚNÍ Při zapnutém centrálním zamykání, zatažením za
vnitřní páku pro otevření jedněch dveří se odemknou všechny dveře.
Při výpadku elektrického napájení (přerušením pojistky, odpojením
baterie, atd.) je možné dveřní zámky ovládat ručně. Protože v takovém
případě nelze okno otevřít automaticky, je třeba pro zavření nebo
otevření dveří s vysunutým oknem přitlačit sklo směrem dovnitř (viz obr.
60), aby se sklo snadněji zasunulo do rámečku.
obr. 60A0J0170
81
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

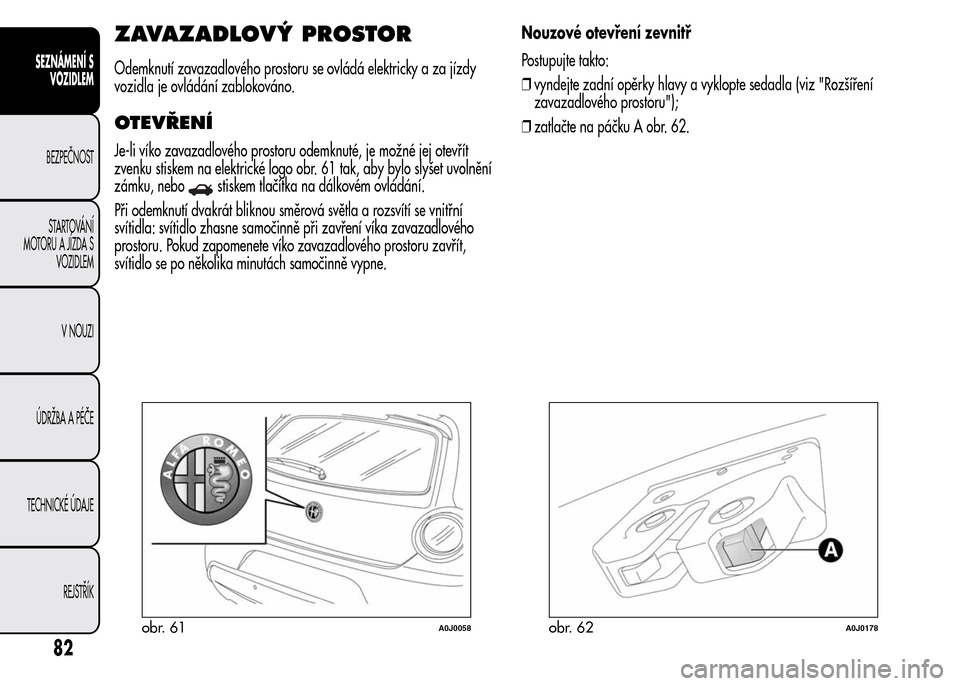

ZAVAZADLOVÝ PROSTOR
Odemknutí zavazadlového prostoru se ovládá elektricky a za jízdy
vozidla je ovládání zablokováno.
OTEVŘENÍ
Je-li víko zavazadlového prostoru odemknuté, je možné jej otevřít
zvenku stiskem na elektrické logo obr. 61 tak, aby bylo slyšet uvolnění
zámku, nebo
stiskem tlačítka na dálkovém ovládání.
Při odemknutí dvakrát bliknou směrová světla a rozsvítí se vnitřní
svítidla: svítidlo zhasne samočinně při zavření víka zavazadlového
prostoru. Pokud zapomenete víko zavazadlového prostoru zavřít,
svítidlo se po několika minutách samočinně vypne.Nouzové otevření zevnitř
Postupujte takto:
❒vyndejte zadní opěrky hlavy a vyklopte sedadla (viz "Rozšíření
zavazadlového prostoru");
❒zatlačte na páčku A obr. 62.
obr. 61A0J0058obr. 62A0J0178
82
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

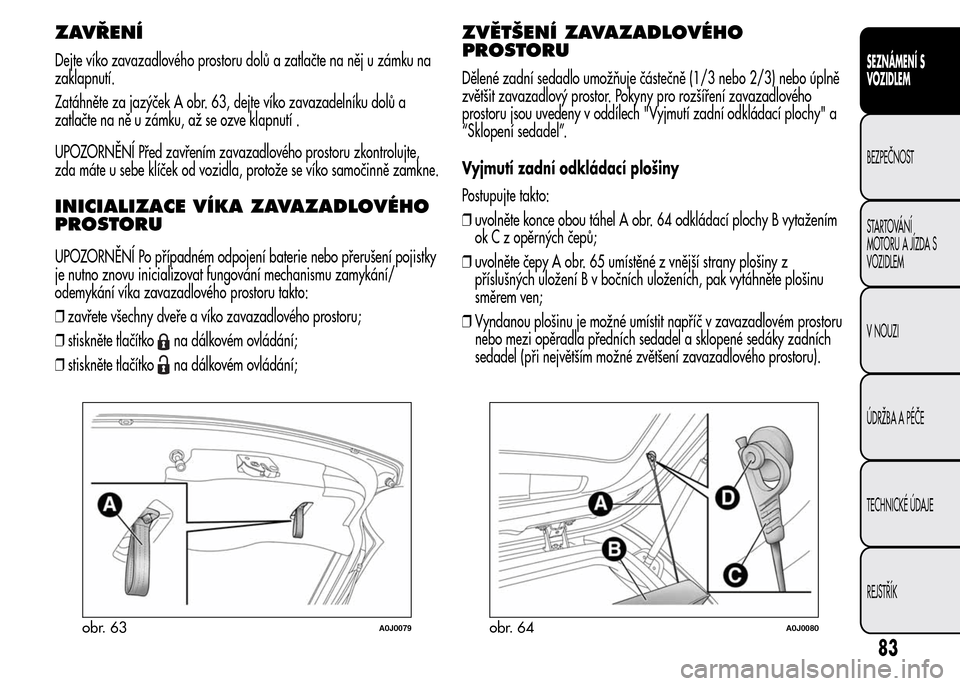

ZAVŘENÍ
Dejte víko zavazadlového prostoru dolů a zatlačte na něj u zámku na
zaklapnutí.
Zatáhněte za jazýček A obr. 63, dejte víko zavazadelníku dolů a
zatlačte na ně u zámku, až se ozve klapnutí .
UPOZORNĚNÍ Před zavřením zavazadlového prostoru zkontrolujte,
zda máte u sebe klíček od vozidla, protože se víko samočinně zamkne.
INICIALIZACE VÍKA ZAVAZADLOVÉHO
PROSTORU
UPOZORNĚNÍ Po případném odpojení baterie nebo přerušení pojistky
je nutno znovu inicializovat fungování mechanismu zamykání/
odemykání víka zavazadlového prostoru takto:
❒zavřete všechny dveře a víko zavazadlového prostoru;
❒stiskněte tlačítko
na dálkovém ovládání;
❒stiskněte tlačítko
na dálkovém ovládání;
ZVĚTŠENÍ ZAVAZADLOVÉHO
PROSTORU
Dělené zadní sedadlo umožňuje částečně (1/3 nebo 2/3) nebo úplně
zvětšit zavazadlový prostor. Pokyny pro rozšíření zavazadlového
prostoru jsou uvedeny v oddílech "Vyjmutí zadní odkládací plochy" a
“Sklopení sedadel”.
Vyjmutí zadní odkládací plošiny
Postupujte takto:
❒uvolněte konce obou táhel A obr. 64 odkládací plochy B vytažením
ok C z opěrných čepů;
❒uvolněte čepy A obr. 65 umístěné z vnější strany plošiny z
příslušných uložení B v bočních uloženích, pak vytáhněte plošinu
směrem ven;
❒Vyndanou plošinu je možné umístit napříč v zavazadlovém prostoru
nebo mezi opěradla předních sedadel a sklopené sedáky zadních
sedadel (při největším možné zvětšení zavazadlového prostoru).
obr. 63A0J0079obr. 64A0J0080
83
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

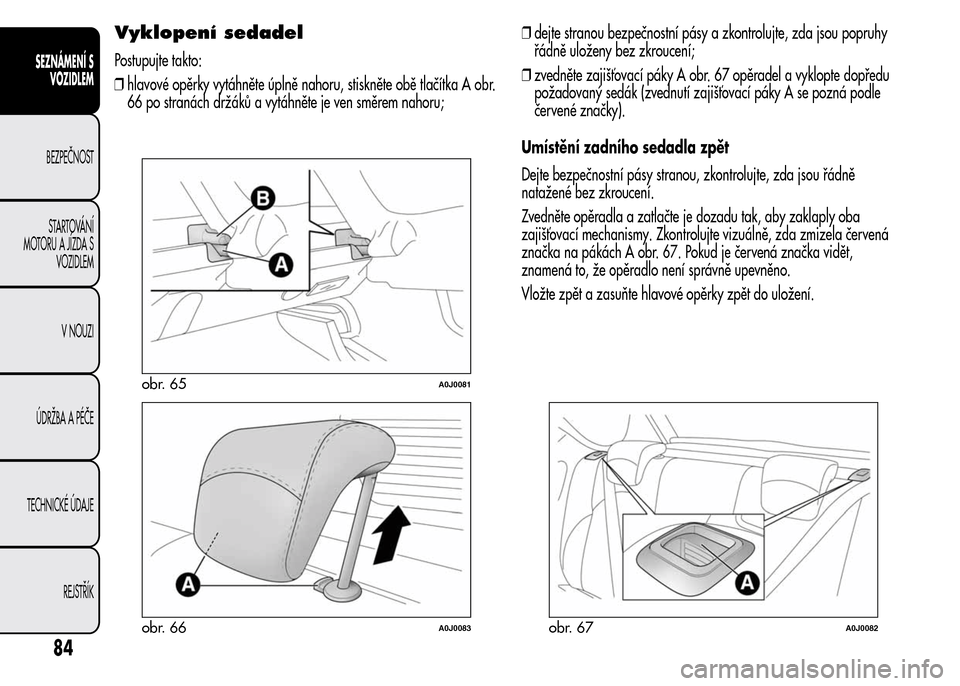

Vyklopení sedadel
Postupujte takto:
❒hlavové opěrky vytáhněte úplně nahoru, stiskněte obě tlačítka A obr.
66 po stranách držáků a vytáhněte je ven směrem nahoru;❒dejte stranou bezpečnostní pásy a zkontrolujte, zda jsou popruhy
řádně uloženy bez zkroucení;
❒zvedněte zajišťovací páky A obr. 67 opěradel a vyklopte dopředu
požadovaný sedák (zvednutí zajišťovací páky A se pozná podle
červené značky).
Umístění zadního sedadla zpět
Dejte bezpečnostní pásy stranou, zkontrolujte, zda jsou řádně
natažené bez zkroucení.
Zvedněte opěradla a zatlačte je dozadu tak, aby zaklaply oba
zajišťovací mechanismy. Zkontrolujte vizuálně, zda zmizela červená
značka na pákách A obr. 67. Pokud je červená značka vidět,
znamená to, že opěradlo není správně upevněno.
Vložte zpět a zasuňte hlavové opěrky zpět do uložení.
obr. 65A0J0081
obr. 66A0J0083obr. 67A0J0082
84
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VÍKO MOTOROVÉHO PROSTORU
OTEVŘENÍ
Postupujte takto:
❒Páku A obr. 68 zatáhněte ve směru šipky;
❒páku B zatáhněte ve směru šipky;
❒Zvedněte kapotu a současně uvolněte podpěrnou tyčku C obr. 69 ze
zajišťovacího mechanismu. Pak zasuňte konec do uložení D a
zkontrolujte zajištění tyčky v menším otvoru upevňovací svorky.
UPOZORNĚNÍ Před zvednutím víka se ujistěte, zda nejsou odklopena
ramena stírače čelního okna a zda není stírač v provozu.
ZAVŘENÍ
Postupujte takto:
❒Držte kapotu jednou rukou a druhou rukou vyjměte tyčku C obr. 69
z uložení D a vložte ji zpět do zajišťovacího zařízení;❒spusťte víko asi 20 cm nad motorový prostor a nechejte je volně
spadnout; zkuste je zvednout, abyste se ujistili, že je dobře zavřené
a není jen zaháknuté do polohy jištěné pojistkou. Pokud se nachází
v nedovřené poloze, nesnažte se víko dovřít zatlačením, nýbrž je
obr. 68A0J0085obr. 69A0J0086
85
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

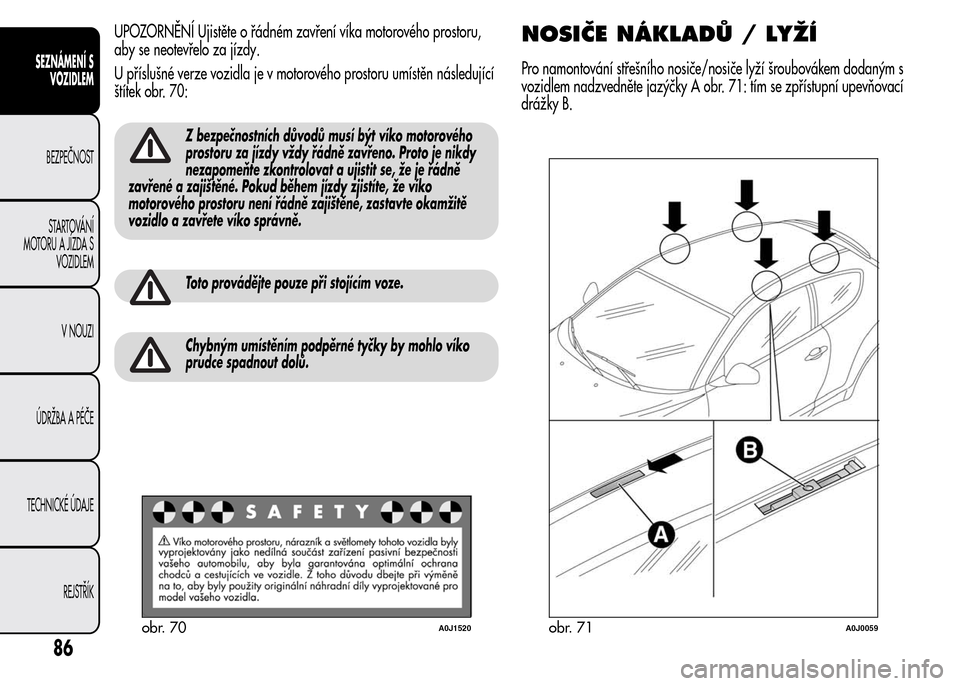

znovu zvedněte a spusťte dolů výše uvedeným postupem.

UPOZORNĚNÍ Ujistěte o řádném zavření víka motorového prostoru,
aby se neotevřelo za jízdy.
U příslušné verze vozidla je v motorového prostoru umístěn následující
štítek obr. 70:
Z bezpečnostních důvodů musí být víko motorového
prostoru za jízdy vždy řádně zavřeno. Proto je nikdy
nezapomeňte zkontrolovat a ujistit se, že je řádně
zavřené a zajištěné. Pokud během jízdy zjistíte, že víko
motorového prostoru není řádně zajištěné, zastavte okamžitě
vozidlo a zavřete víko správně.
Toto provádějte pouze při stojícím voze.
Chybným umístěním podpěrné tyčky by mohlo víko
prudce spadnout dolů.
NOSIČE NÁKLADŮ / LYŽÍ
Pro namontování střešního nosiče/nosiče lyží šroubovákem dodaným s
vozidlem nadzvedněte jazýčky A obr. 71: tím se zpřístupní upevňovací
drážky B.
obr. 70A0J1520obr. 71A0J0059
86
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
