STROPNÍ SVÍTIDLA
PŘEDNÍ STROPNÍ SVÍTILNA
Stropní svítidlo se zapne/vypne spínačem A obr. 39.
Poloha spínače A:
❒poloha uprostřed (poloha 1): svítidlaCaDrozsvítí/zhasnou při
otevření/zavření dveří;
❒poloha vlevo (poloha 0): žárovkyC a D jsou stále zhasnuté;
❒poloha vpravo (poloha 2): žárovkyC a D jsou stále rozsvícené.
Světla se rozsvěcují/zhasínají postupně.
Spínač B ovládá bodová světla.
Polohy spínače B:
❒poloha uprostřed (poloha 1): žárovkyC a D jsou stále zhasnuté;
❒poloha vlevo (poloha 0): rozsvícení žárovky C;
❒poloha vpravo (poloha 2): rozsvícení žárovky D.UPOZORNĚNÍ Než vystoupíte z vozidla, zkontrolujte, zda se oba
spínače nacházejí ve středové poloze. Při zavření dveří svítidla
zhasnou a nemůže se vybít baterie.
Pokud zapomenete přepínač v poloze trvalého svícení, stropní svítidlo
zhasne samočinně za 15 minut od vypnutí motoru.
ČASOVANÉ SVÍCENÍ STROPNÍCH
SVĚTEL
U některých verzí mohou pro pohodlnější nastupování do vozidla a
vystupování z něho zejména za noci nebo v málo osvětlených místech
svítidla svítit podle jedné ze dvou logik:
Časované svícení při nástupu do vozidla
Stropní svítidla svítí takto:
❒asi na 10 sekund při odemknutí dveří;
❒asi 3 minuty při otevření některých dveří;
❒asi 10 sekund po zavření dveří.
Časované svícení se přeruší otočením klíčku na polohu MAR.
Časované svícení při výstupu z vozidla
Po vytažení klíčku ze spínací skříňky zapalování svítí stropní svítidlo
takto:
❒asi na 10 sekund do 2 minut od vypnutí motoru;
❒asi na 3 minuty při otevření některých dveří;
❒asi na 10 sekund při zavření některých dveří.
Časování automaticky skončí zamknutím dveří.
obr. 39A0J0066
67
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 72 of 274

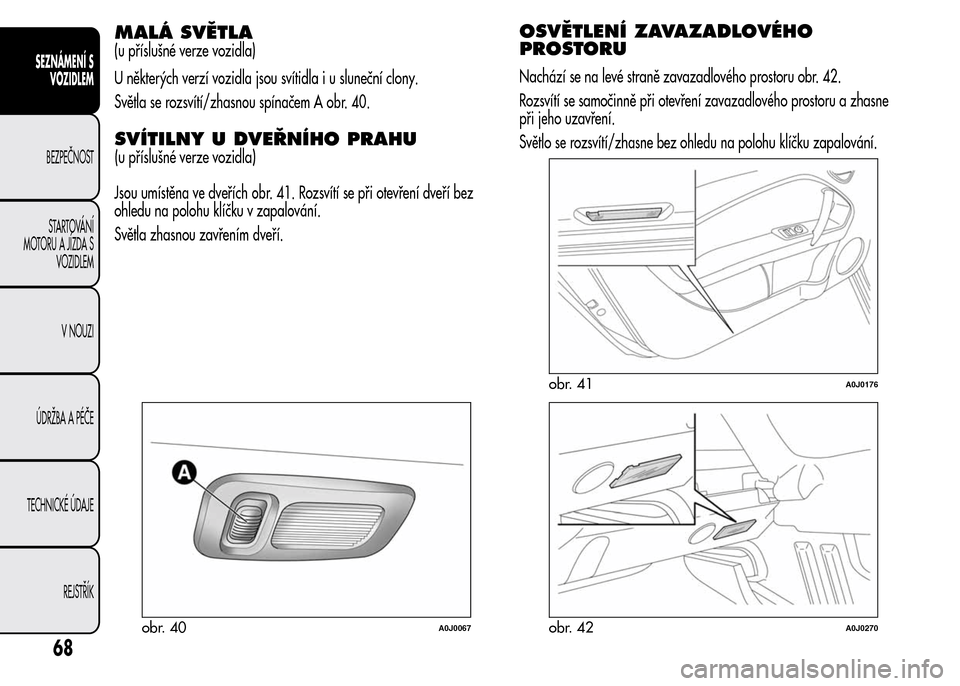

MALÁ SVĚTLA
(u příslušné verze vozidla)
U některých verzí vozidla jsou svítidla i u sluneční clony.
Světla se rozsvítí/zhasnou spínačem A obr. 40.
SVÍTILNY U DVEŘNÍHO PRAHU
Jsou umístěna ve dveřích obr. 41. Rozsvítí se při otevření dveří bez
ohledu na polohu klíčku v zapalování.
Světla zhasnou zavřením dveří.
OSVĚTLENÍ ZAVAZADLOVÉHO
PROSTORU
Nachází se na levé straně zavazadlového prostoru obr. 42.
Rozsvítí se samočinně při otevření zavazadlového prostoru a zhasne
při jeho uzavření.
Světlo se rozsvítí/zhasne bez ohledu na polohu klíčku zapalování.
obr. 40A0J0067
obr. 41A0J0176
obr. 42A0J0270
68
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK(u příslušné verze vozidla)
Page 73 of 274

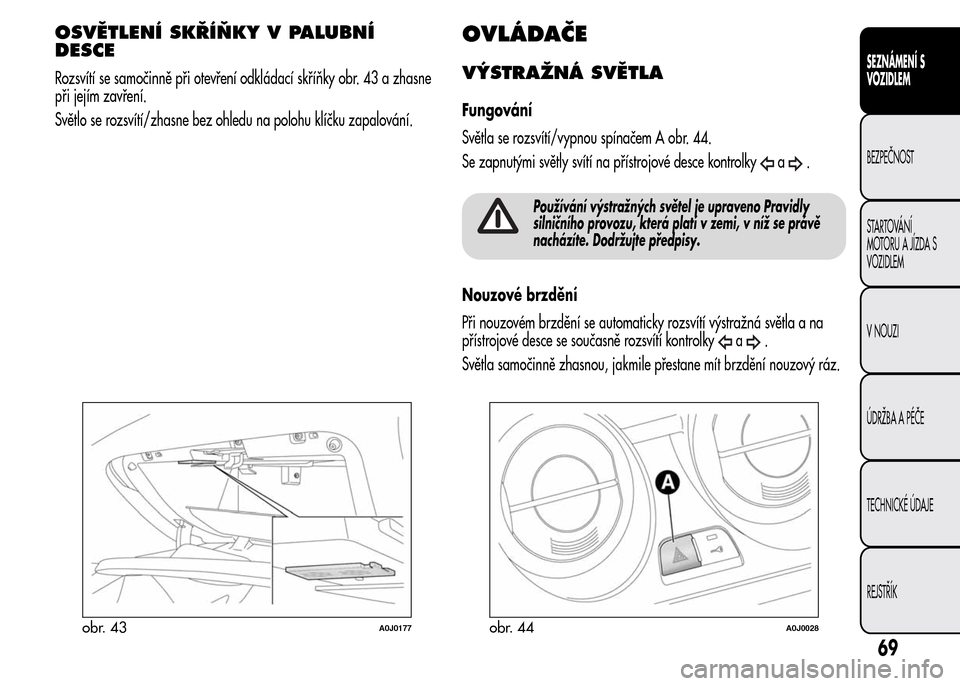

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ
DESCE
Rozsvítí se samočinně při otevření odkládací skříňky obr. 43 a zhasne
při jejím zavření.
Světlo se rozsvítí/zhasne bez ohledu na polohu klíčku zapalování.
OVLÁDAČE
VÝSTRAŽNÁ SVĚTLA
Fungování
Světla se rozsvítí/vypnou spínačem A obr. 44.
Se zapnutými světly svítí na přístrojové desce kontrolky
a.
Používání výstražných světel je upraveno Pravidly
silničního provozu, která platí v zemi, v níž se právě
nacházíte. Dodržujte předpisy.
Nouzové brzdění
Při nouzovém brzdění se automaticky rozsvítí výstražná světla a na
přístrojové desce se současně rozsvítí kontrolky
a.
Světla samočinně zhasnou, jakmile přestane mít brzdění nouzový ráz.
obr. 43A0J0177obr. 44A0J0028
69
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 74 of 274

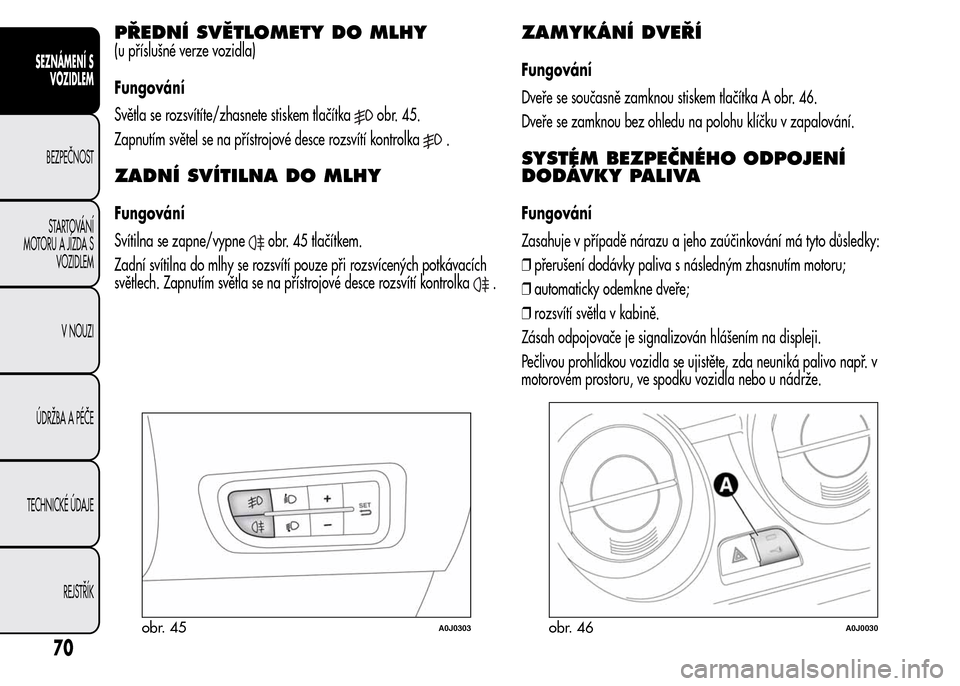

PŘEDNÍ SVĚTLOMETY DO MLHY
(u příslušné verze vozidla)
Fungování
Světla se rozsvítíte/zhasnete stiskem tlačítka
obr. 45.
Zapnutím světel se na přístrojové desce rozsvítí kontrolka
.
ZADNÍ SVÍTILNA DO MLHY
Fungování
Svítilna se zapne/vypne
obr. 45 tlačítkem.
Zadní svítilna do mlhy se rozsvítí pouze při rozsvícených potkávacích
světlech. Zapnutím světla se na přístrojové desce rozsvítí kontrolka
.
ZAMYKÁNÍ DVEŘÍ
Fungování
Dveře se současně zamknou stiskem tlačítka A obr. 46.
Dveře se zamknou bez ohledu na polohu klíčku v zapalování.
SYSTÉM BEZPEČNÉHO ODPOJENÍ
DODÁVKY PALIVA
Fungování
Zasahuje v případě nárazu a jeho zaúčinkování má tyto důsledky:
❒přerušení dodávky paliva s následným zhasnutím motoru;
❒automaticky odemkne dveře;
❒rozsvítí světla v kabině.
Zásah odpojovače je signalizován hlášením na displeji.
Pečlivou prohlídkou vozidla se ujistěte, zda neuniká palivo např. v
motorovém prostoru, ve spodku vozidla nebo u nádrže.
obr. 45A0J0303obr. 46A0J0030
70
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 75 of 274

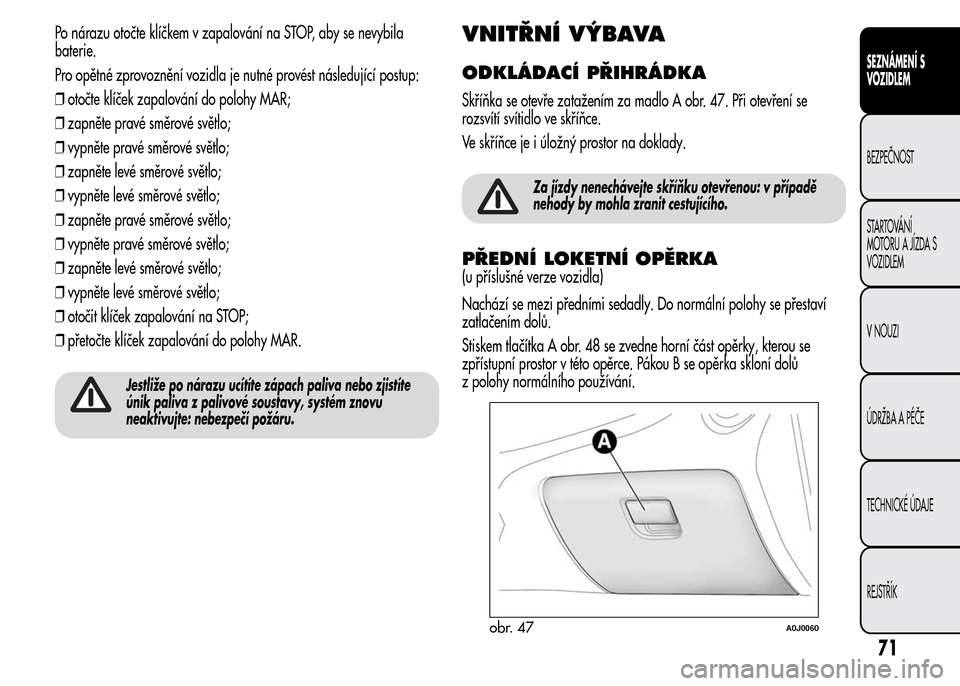

Po nárazu otočte klíčkem v zapalování na STOP, aby se nevybila
baterie.
Pro opětné zprovoznění vozidla je nutné provést následující postup:
❒otočte klíček zapalování do polohy MAR;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒zapněte pravé směrové světlo;
❒vypněte pravé směrové světlo;
❒zapněte levé směrové světlo;
❒vypněte levé směrové světlo;
❒otočit klíček zapalování na STOP;
❒přetočte klíček zapalování do polohy MAR.
Jestliže po nárazu ucítíte zápach paliva nebo zjistíte
únik paliva z palivové soustavy, systém znovu
neaktivujte: nebezpečí požáru.
VNITŘNÍ VÝBAVA
ODKLÁDACÍ PŘIHRÁDKA
Skříňka se otevře zatažením za madlo A obr. 47. Při otevření se
rozsvítí svítidlo ve skříňce.
Ve skříňce je i úložný prostor na doklady.
Za jízdy nenechávejte skříňku otevřenou: v případě
nehody by mohla zranit cestujícího.
PŘEDNÍ LOKETNÍ OPĚRKA
(u příslušné verze vozidla)
Nachází se mezi předními sedadly. Do normální polohy se přestaví
zatlačením dolů.
Stiskem tlačítka A obr. 48 se zvedne horní část opěrky, kterou se
zpřístupní prostor v této opěrce. Pákou B se opěrka skloní dolů
z polohy normálního používání.
obr. 47A0J0060
71
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 76 of 274

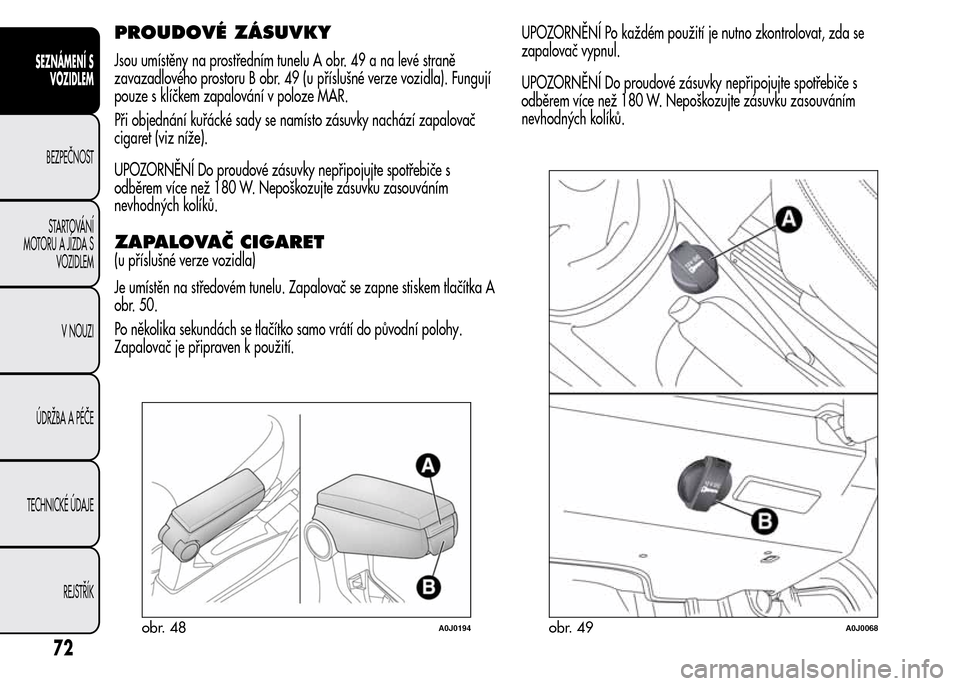

PROUDOVÉ ZÁSUVKY
Jsou umístěny na prostředním tunelu A obr. 49 a na levé straně
zavazadlového prostoru B obr. 49 (u příslušné verze vozidla). Fungují
pouze s klíčkem zapalování v poloze MAR.
Při objednání kuřácké sady se namísto zásuvky nachází zapalovač
cigaret (viz níže).
UPOZORNĚNÍ Do proudové zásuvky nepřipojujte spotřebiče s
odběrem více než 180 W. Nepoškozujte zásuvku zasouváním
nevhodných kolíků.
ZAPALOVAČ CIGARET
(u příslušné verze vozidla)
Je umístěn na středovém tunelu. Zapalovač se zapne stiskem tlačítka A
obr. 50.
Po několika sekundách se tlačítko samo vrátí do původní polohy.
Zapalovač je připraven k použití.UPOZORNĚNÍ Po každém použití je nutno zkontrolovat, zda se
zapalovač vypnul.
UPOZORNĚNÍ Do proudové zásuvky nepřipojujte spotřebiče s
odběrem více než 180 W. Nepoškozujte zásuvku zasouváním
nevhodných kolíků.
obr. 48A0J0194obr. 49A0J0068
72
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 77 of 274

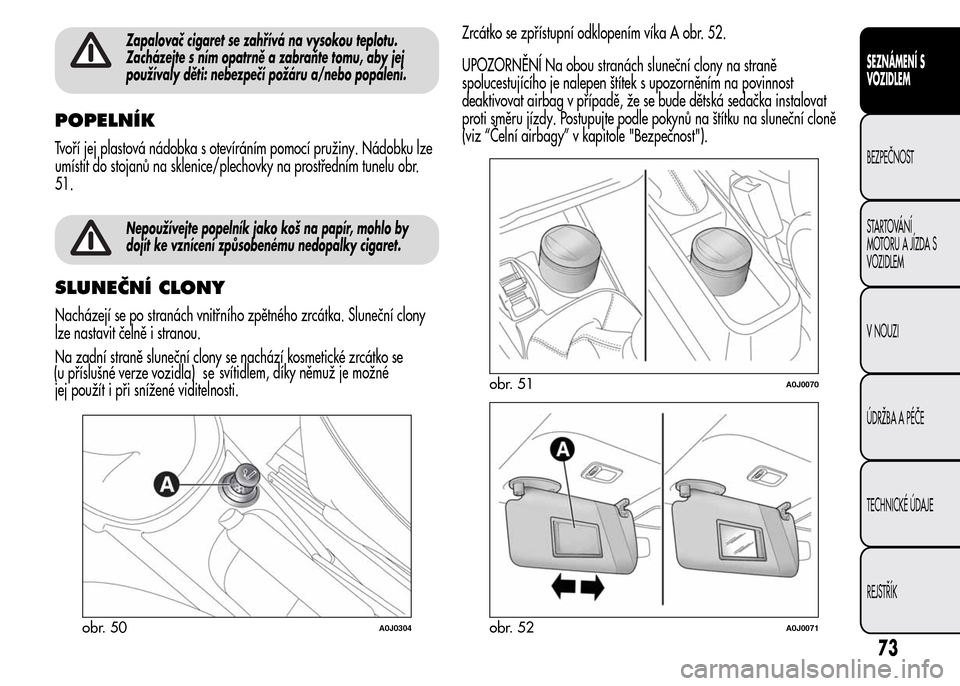

Zapalovač cigaret se zahřívá na vysokou teplotu.
Zacházejte s ním opatrně a zabraňte tomu, aby jej
používaly děti: nebezpečí požáru a/nebo popálení.
POPELNÍK
Tvoří jej plastová nádobka s otevíráním pomocí pružiny. Nádobku lze
umístit do stojanů na sklenice/plechovky na prostředním tunelu obr.
51.
Nepoužívejte popelník jako koš na papír, mohlo by
dojít ke vznícení způsobenému nedopalky cigaret.
SLUNEČNÍ CLONY
Nacházejí se po stranách vnitřního zpětného zrcátka. Sluneční clony
lze nastavit čelně i stranou.
Na zadní straně sluneční clony se nachází kosmetické zrcátko se
jej použít i při snížené viditelnosti.Zrcátko se zpřístupní odklopením víka A obr. 52.
UPOZORNĚNÍ Na obou stranách sluneční clony na straně
spolucestujícího je nalepen štítek s upozorněním na povinnost
deaktivovat airbag v případě, že se bude dětská sedačka instalovat
proti směru jízdy. Postupujte podle pokynů na štítku na sluneční cloně
(viz “Čelní airbagy” v kapitole "Bezpečnost").
obr. 50A0J0304
obr. 51A0J0070
obr. 52A0J0071
73
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
(u příslušné verze vozidla) sesvítidlem, díky němuž je možné
Page 78 of 274

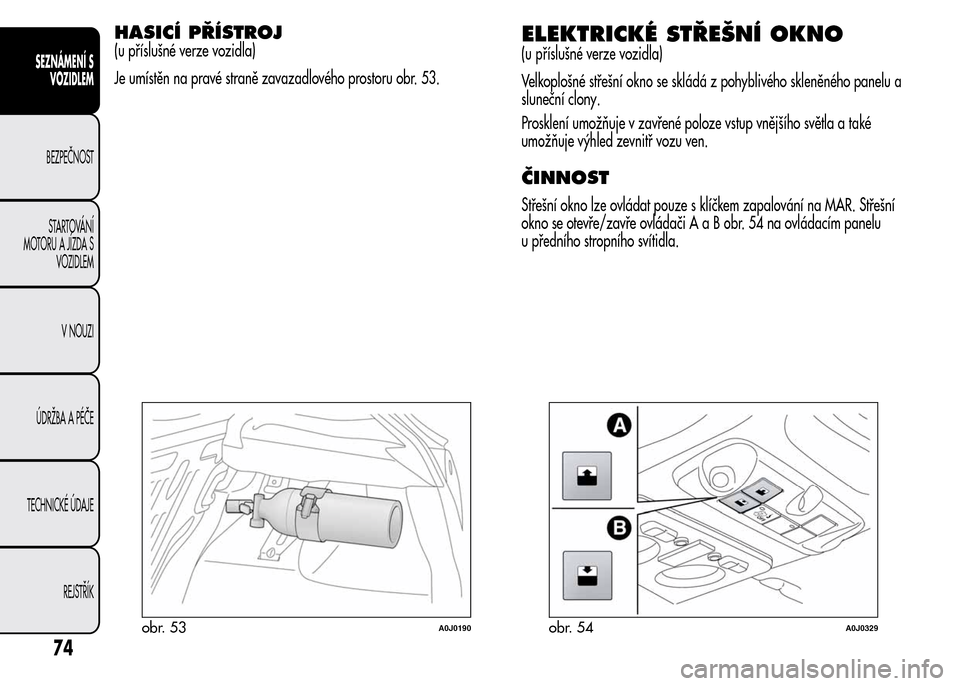

HASICÍ PŘÍSTROJ
(u příslušné verze vozidla)
Je umístěn na pravé straně zavazadlového prostoru obr. 53.ELEKTRICKÉ STŘEŠNÍ OKNO
(u příslušné verze vozidla)
Velkoplošné střešní okno se skládá z pohyblivého skleněného panelu a
sluneční clony.
Prosklení umožňuje v zavřené poloze vstup vnějšího světla a také
umožňuje výhled zevnitř vozu ven.
ČINNOST
Střešní okno lze ovládat pouze s klíčkem zapalování na MAR. Střešní
okno se otevře/zavře ovládačiAaBobr.54naovládacím panelu
u předního stropního svítidla.
obr. 53A0J0190obr. 54A0J0329
74
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 79 of 274

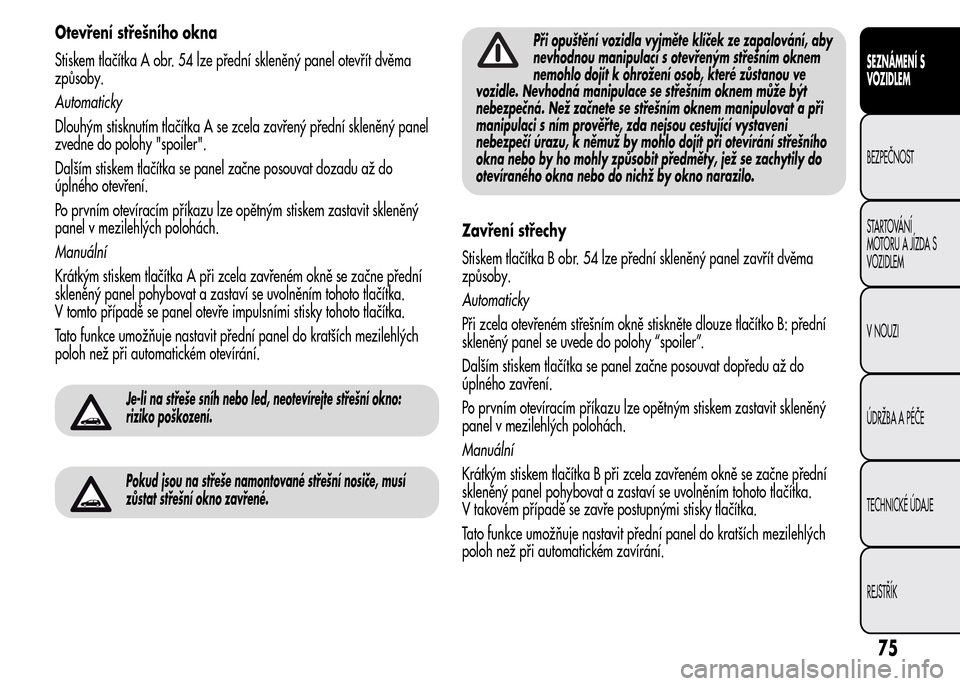

Otevření střešního okna
Stiskem tlačítka A obr. 54 lze přední skleněný panel otevřít dvěma
způsoby.
Automaticky
Dlouhým stisknutím tlačítka A se zcela zavřený přední skleněný panel
zvedne do polohy "spoiler".
Dalším stiskem tlačítka se panel začne posouvat dozadu až do
úplného otevření.
Po prvním otevíracím příkazu lze opětným stiskem zastavit skleněný
panel v mezilehlých polohách.
Manuální
Krátkým stiskem tlačítka A při zcela zavřeném okně se začne přední
skleněný panel pohybovat a zastaví se uvolněním tohoto tlačítka.
V tomto případě se panel otevře impulsními stisky tohoto tlačítka.
Tato funkce umožňuje nastavit přední panel do kratších mezilehlých
poloh než při automatickém otevírání.
Je-li na střeše sníh nebo led, neotevírejte střešní okno:
riziko poškození.
Pokud jsou na střeše namontované střešní nosiče, musí
zůstat střešní okno zavřené.
Při opuštění vozidla vyjměte klíček ze zapalování, aby
nevhodnou manipulací s otevřeným střešním oknem
nemohlo dojít k ohrožení osob, které zůstanou ve
vozidle. Nevhodná manipulace se střešním oknem může být
nebezpečná. Než začnete se střešním oknem manipulovat a při
manipulaci s ním prověřte, zda nejsou cestující vystaveni
nebezpečí úrazu, k němuž by mohlo dojít při otevírání střešního
okna nebo by ho mohly způsobit předměty, jež se zachytily do
otevíraného okna nebo do nichž by okno narazilo.
Zavření střechy
Stiskem tlačítka B obr. 54 lze přední skleněný panel zavřít dvěma
způsoby.
Automaticky
Při zcela otevřeném střešním okně stiskněte dlouze tlačítko B: přední
skleněný panel se uvede do polohy “spoiler”.
Dalším stiskem tlačítka se panel začne posouvat dopředu až do
úplného zavření.
Po prvním otevíracím příkazu lze opětným stiskem zastavit skleněný
panel v mezilehlých polohách.
Manuální
Krátkým stiskem tlačítka B při zcela zavřeném okně se začne přední
skleněný panel pohybovat a zastaví se uvolněním tohoto tlačítka.
V takovém případě se zavře postupnými stisky tlačítka.
Tato funkce umožňuje nastavit přední panel do kratších mezilehlých
poloh než při automatickém zavírání.
75
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
Page 80 of 274

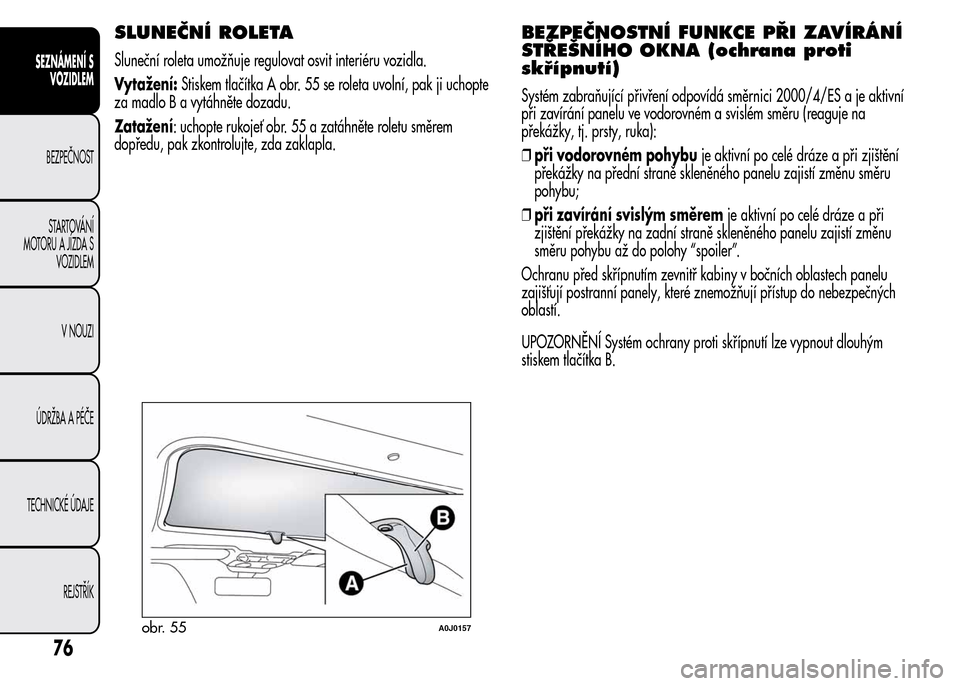

SLUNEČNÍ ROLETA
Sluneční roleta umožňuje regulovat osvit interiéru vozidla.
Vytažení:Stiskem tlačítka A obr. 55 se roleta uvolní, pak ji uchopte
za madlo B a vytáhněte dozadu.
Zatažení: uchopte rukojeť obr. 55 a zatáhněte roletu směrem
dopředu, pak zkontrolujte, zda zaklapla.
BEZPEČNOSTNÍ FUNKCE PŘI ZAVÍRÁNÍ
STŘEŠNÍHO OKNA (ochrana proti
skřípnutí)
Systém zabraňující přivření odpovídá směrnici 2000/4/ES a je aktivní
při zavírání panelu ve vodorovném a svislém směru (reaguje na
překážky, tj. prsty, ruka):
❒při vodorovném pohybuje aktivní po celé dráze a při zjištění
překážky na přední straně skleněného panelu zajistí změnu směru
pohybu;
❒při zavírání svislým směremje aktivní po celé dráze a při
zjištění překážky na zadní straně skleněného panelu zajistí změnu
směru pohybu až do polohy “spoiler”.
Ochranu před skřípnutím zevnitř kabiny v bočních oblastech panelu
zajišťují postranní panely, které znemožňují přístup do nebezpečných
oblastí.
UPOZORNĚNÍ Systém ochrany proti skřípnutí lze vypnout dlouhým
stiskem tlačítka B.
obr. 55A0J0157
76
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
