Alfa Romeo MiTo 2016 Návod k obsluze (in Czech)

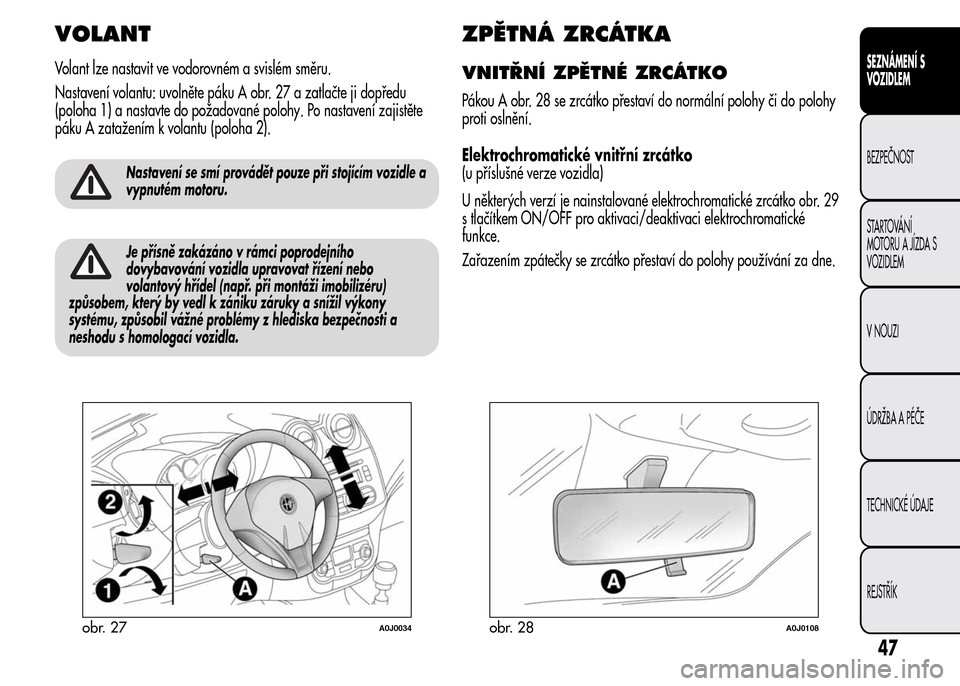

VOLANT
Volant lze nastavit ve vodorovném a svislém směru.
Nastavení volantu: uvolněte páku A obr. 27 a zatlačte ji dopředu
(poloha 1) a nastavte do požadované polohy. Po nastavení zajistěte
páku A zatažením k volantu (poloha 2).
Nastavení se smí provádět pouze při stojícím vozidle a
vypnutém motoru.
Je přísně zakázáno v rámci poprodejního
dovybavování vozidla upravovat řízení nebo
volantový hřídel (např. při montáži imobilizéru)
způsobem, který by vedl k zániku záruky a snížil výkony
systému, způsobil vážné problémy z hlediska bezpečnosti a
neshodu s homologací vozidla.
ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ ZRCÁTKO
Pákou A obr. 28 se zrcátko přestaví do normální polohy či do polohy
proti oslnění.
Elektrochromatické vnitřní zrcátko
(u příslušné verze vozidla)
U některých verzí je nainstalované elektrochromatické zrcátko obr. 29
s tlačítkem ON/OFF pro aktivaci/deaktivaci elektrochromatické
funkce.
Zařazením zpátečky se zrcátko přestaví do polohy používání za dne.
obr. 27A0J0034obr. 28A0J0108
47
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

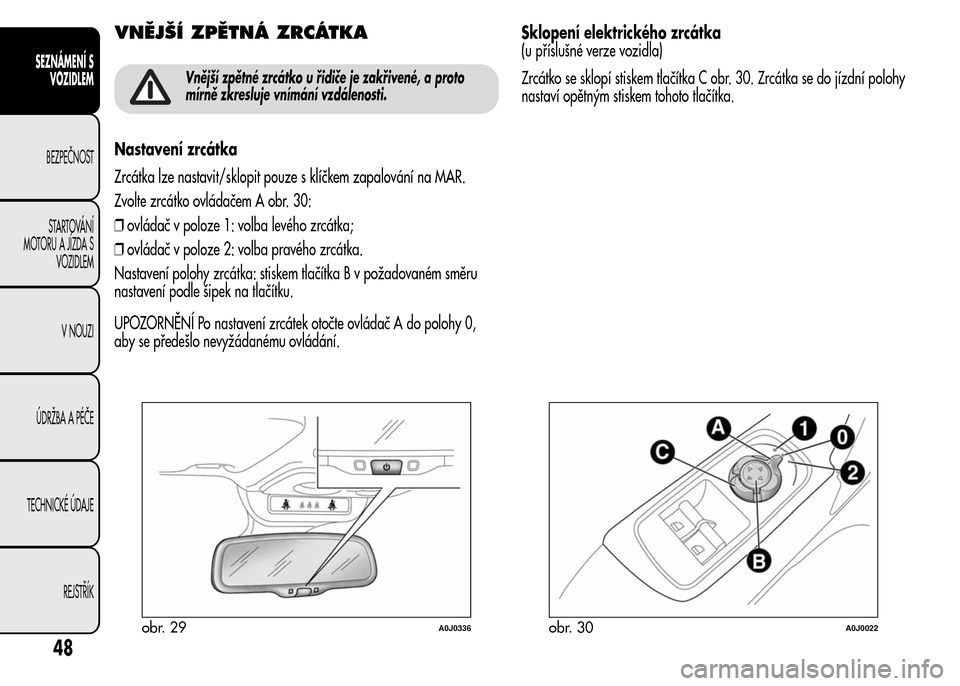

VNĚJŠÍ ZPĚTNÁ ZRCÁTKA
Vnější zpětné zrcátko u řidiče je zakřivené, a proto
mírně zkresluje vnímání vzdálenosti.
Nastavení zrcátka
Zrcátka lze nastavit/sklopit pouze s klíčkem zapalování na MAR.
Zvolte zrcátko ovládačem A obr. 30:
❒ovládač v poloze 1: volba levého zrcátka;
❒ovládač v poloze 2: volba pravého zrcátka.
Nastavení polohy zrcátka: stiskem tlačítka B v požadovaném směru
nastavení podle šipek na tlačítku.
UPOZORNĚNÍ Po nastavení zrcátek otočte ovládač A do polohy 0,
aby se předešlo nevyžádanému ovládání.Sklopení elektrického zrcátka
(u příslušné verze vozidla)
Zrcátko se sklopí stiskem tlačítka C obr. 30. Zrcátka se do jízdní polohy
nastaví opětným stiskem tohoto tlačítka.
obr. 29A0J0336obr. 30A0J0022
48
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

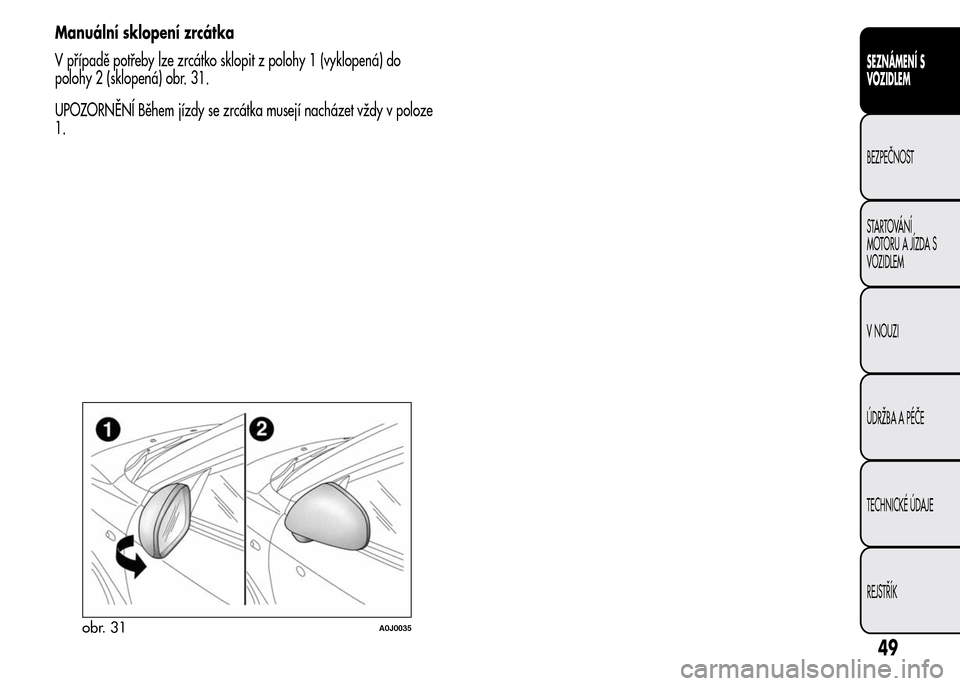

Manuální sklopení zrcátka
V případě potřeby lze zrcátko sklopit z polohy 1 (vyklopená) do
polohy 2 (sklopená) obr. 31.
UPOZORNĚNÍ Během jízdy se zrcátka musejí nacházet vždy v poloze
1.
obr. 31A0J0035
49
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

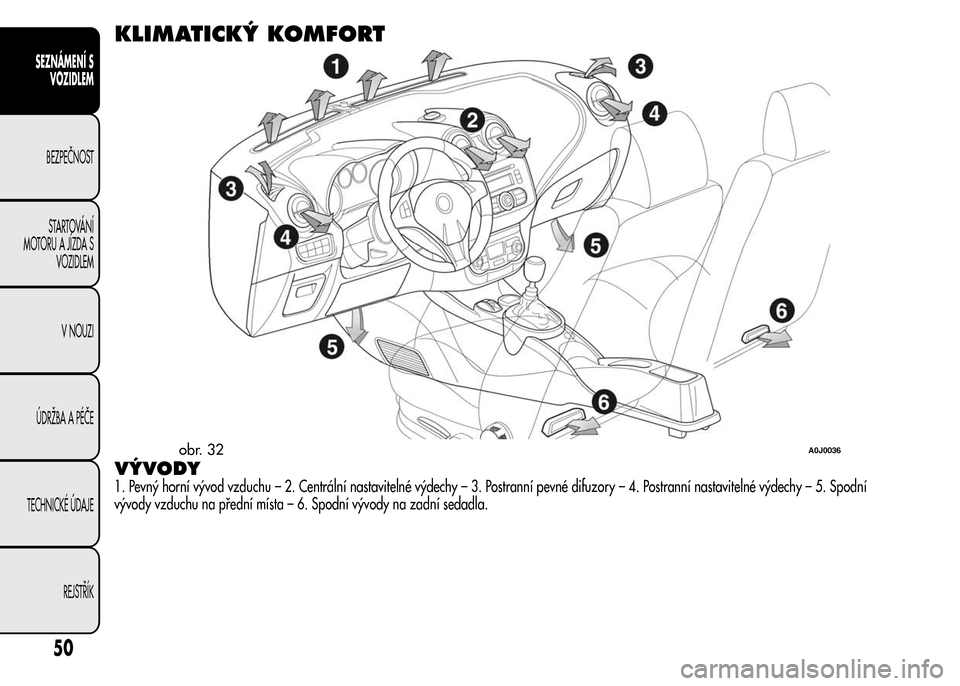

KLIMATICKÝ KOMFORT
VÝVODY
1. Pevný horní vývod vzduchu – 2. Centrální nastavitelné výdechy – 3. Postranní pevné difuzory – 4. Postranní nastavitelné výdechy – 5. Spodní
vývody vzduchu na přední místa – 6. Spodní vývody na zadní sedadla.
obr. 32A0J0036
50
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

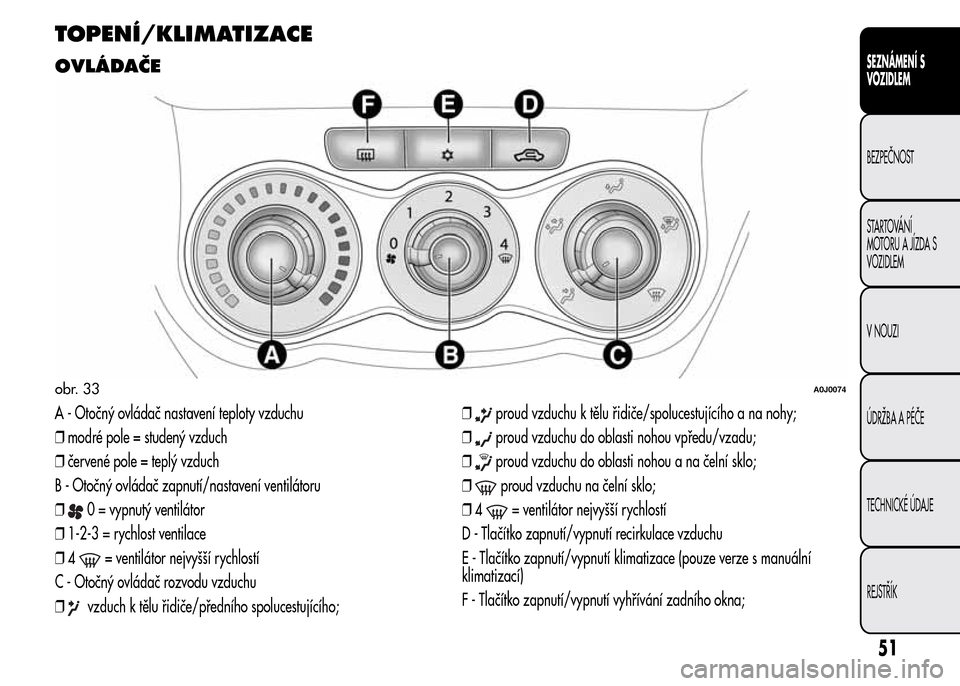

TOPENÍ/KLIMATIZACE
OVLÁDAČE
A - Otočný ovládač nastavení teploty vzduchu
❒modré pole = studený vzduch
❒červené pole = teplý vzduch
B - Otočný ovládač zapnutí/nastavení ventilátoru
❒
0 = vypnutý ventilátor
❒1-2-3 = rychlost ventilace
❒4
= ventilátor nejvyšší rychlostí
C - Otočný ovládač rozvodu vzduchu
❒
vzduch k tělu řidiče/předního spolucestujícího;❒
proud vzduchu k tělu řidiče/spolucestujícího a na nohy;
❒
proud vzduchu do oblasti nohou vpředu/vzadu;
❒
proud vzduchu do oblasti nohou a na čelní sklo;
❒
proud vzduchu na čelní sklo;
❒4
= ventilátor nejvyšší rychlostí
D - Tlačítko zapnutí/vypnutí recirkulace vzduchu
E - Tlačítko zapnutí/vypnutí klimatizace (pouze verze s manuální
klimatizací)
F - Tlačítko zapnutí/vypnutí vyhřívání zadního okna;
obr. 33A0J0074
51
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

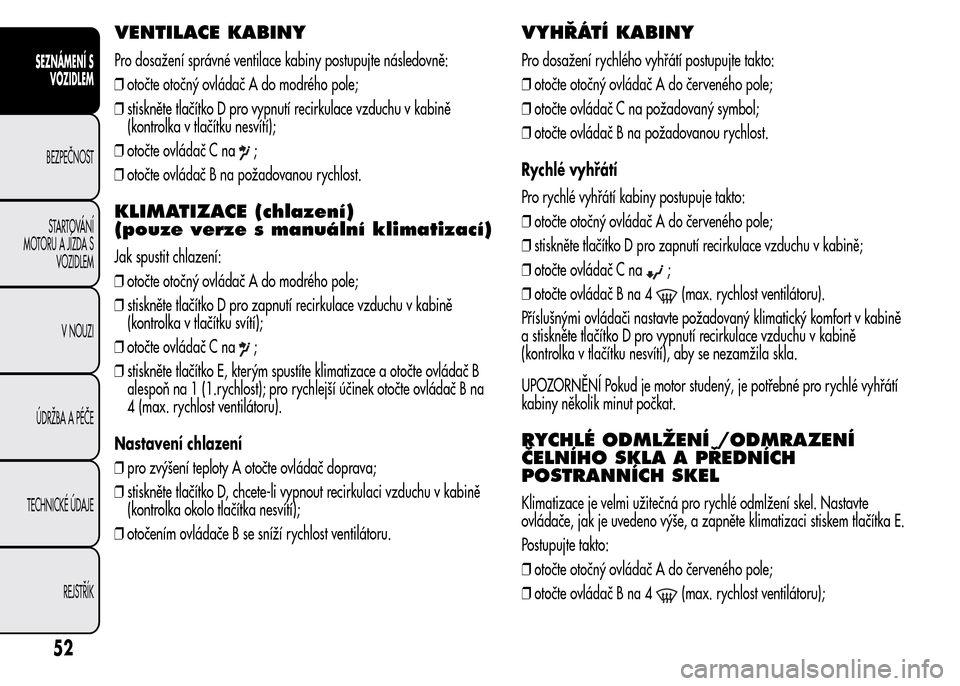

VENTILACE KABINY
Pro dosažení správné ventilace kabiny postupujte následovně:
❒otočte otočný ovládač A do modrého pole;
❒stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí);
❒otočte ovládač C na
;
❒otočte ovládač B na požadovanou rychlost.
KLIMATIZACE (chlazení)
(pouze verze s manuální klimatizací)
Jak spustit chlazení:
❒otočte otočný ovládač A do modrého pole;
❒stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku svítí);
❒otočte ovládač C na
;
❒stiskněte tlačítko E, kterým spustíte klimatizace a otočte ovládač B
alespoň na 1 (1.rychlost); pro rychlejší účinek otočte ovládač B na
4 (max. rychlost ventilátoru).
Nastavení chlazení
❒pro zvýšení teploty A otočte ovládač doprava;
❒stiskněte tlačítko D, chcete-li vypnout recirkulaci vzduchu v kabině
(kontrolka okolo tlačítka nesvítí);
❒otočením ovládače B se sníží rychlost ventilátoru.
VYHŘÁTÍ KABINY
Pro dosažení rychlého vyhřátí postupujte takto:
❒otočte otočný ovládač A do červeného pole;
❒otočte ovládač C na požadovaný symbol;
❒otočte ovládač B na požadovanou rychlost.
Rychlé vyhřátí
Pro rychlé vyhřátí kabiny postupuje takto:
❒otočte otočný ovládač A do červeného pole;
❒stiskněte tlačítko D pro zapnutí recirkulace vzduchu v kabině;
❒otočte ovládač C na
;
❒otočte ovládač B na 4
(max. rychlost ventilátoru).
Příslušnými ovládači nastavte požadovaný klimatický komfort v kabině
a stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí), aby se nezamžila skla.
UPOZORNĚNÍ Pokud je motor studený, je potřebné pro rychlé vyhřátí
kabiny několik minut počkat.
RYCHLÉ ODMLŽENÍ /ODMRAZENÍ
ČELNÍHO SKLA A PŘEDNÍCH
POSTRANNÍCH SKEL
Klimatizace je velmi užitečná pro rychlé odmlžení skel. Nastavte
ovládače, jak je uvedeno výše, a zapněte klimatizaci stiskem tlačítka E.
Postupujte takto:
❒otočte otočný ovládač A do červeného pole;
❒otočte ovládač B na 4
(max. rychlost ventilátoru);
52
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

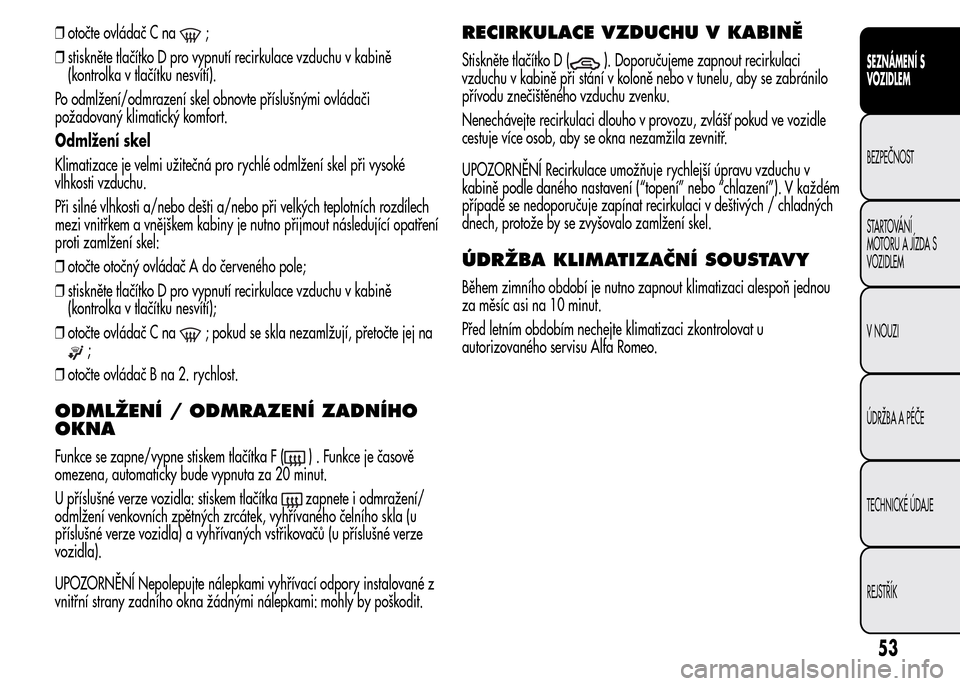

❒otočte ovládač C na;
❒stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí).
Po odmlžení/odmrazení skel obnovte příslušnými ovládači
požadovaný klimatický komfort.
Odmlžení skel
Klimatizace je velmi užitečná pro rychlé odmlžení skel při vysoké
vlhkosti vzduchu.
Při silné vlhkosti a/nebo dešti a/nebo při velkých teplotních rozdílech
mezi vnitřkem a vnějškem kabiny je nutno přijmout následující opatření
proti zamlžení skel:
❒otočte otočný ovládač A do červeného pole;
❒stiskněte tlačítko D pro vypnutí recirkulace vzduchu v kabině
(kontrolka v tlačítku nesvítí);
❒otočte ovládač C na
; pokud se skla nezamlžují, přetočte jej na
;
❒otočte ovládač B na 2. rychlost.
ODMLŽENÍ / ODMRAZENÍ ZADNÍHO
OKNA
Funkce se zapne/vypne stiskem tlačítka F () . Funkce je časově
omezena, automaticky bude vypnuta za 20 minut.
U příslušné verze vozidla: stiskem tlačítka
zapnete i odmražení/
odmlžení venkovních zpětných zrcátek, vyhřívaného čelního skla (u
příslušné verze vozidla) a vyhřívaných vstřikovačů (u příslušné verze
vozidla).
UPOZORNĚNÍ Nepolepujte nálepkami vyhřívací odpory instalované z
vnitřní strany zadního okna žádnými nálepkami: mohly by poškodit.
RECIRKULACE VZDUCHU V KABINĚ
Stiskněte tlačítko D (). Doporučujeme zapnout recirkulaci
vzduchu v kabině při stání v koloně nebo v tunelu, aby se zabránilo
přívodu znečištěného vzduchu zvenku.
Nenechávejte recirkulaci dlouho v provozu, zvlášť pokud ve vozidle
cestuje více osob, aby se okna nezamžila zevnitř.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší úpravu vzduchu v
kabině podle daného nastavení (“topení” nebo “chlazení”). V každém
případě se nedoporučuje zapínat recirkulaci v deštivých / chladných
dnech, protože by se zvyšovalo zamlžení skel.
ÚDRŽBA KLIMATIZAČNÍ SOUSTAVY
Během zimního období je nutno zapnout klimatizaci alespoň jednou
za měsíc asi na 10 minut.
Před letním obdobím nechejte klimatizaci zkontrolovat u
autorizovaného servisu Alfa Romeo.
53
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

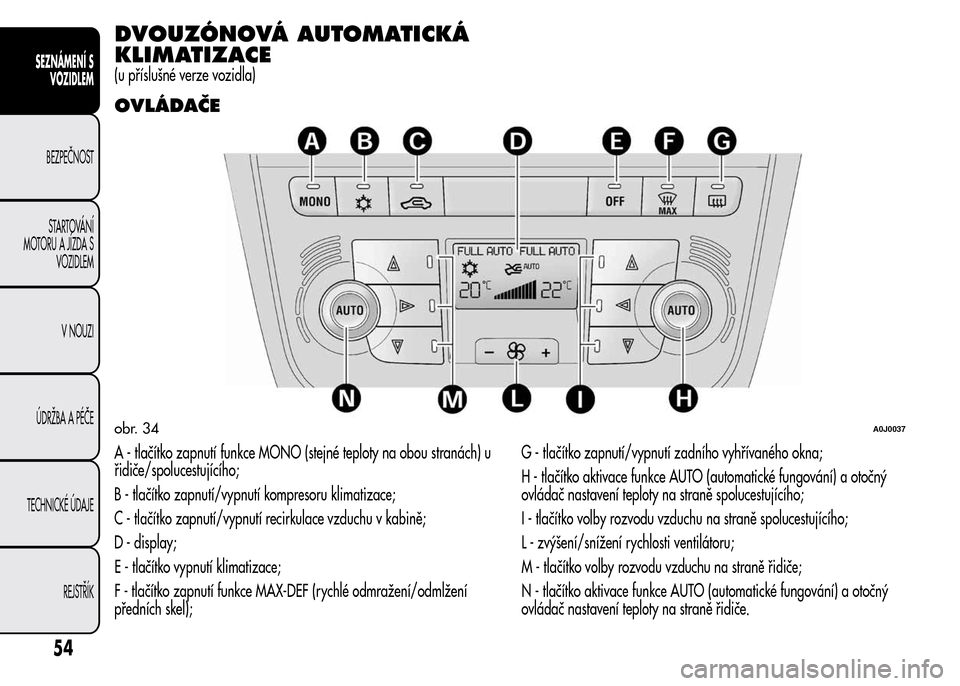

DVOUZÓNOVÁ AUTOMATICKÁ
KLIMATIZACE
(u příslušné verze vozidla)
OVLÁDAČE
A - tlačítko zapnutí funkce MONO (stejné teploty na obou stranách) u
řidiče/spolucestujícího;
B - tlačítko zapnutí/vypnutí kompresoru klimatizace;
C - tlačítko zapnutí/vypnutí recirkulace vzduchu v kabině;
D - display;
E - tlačítko vypnutí klimatizace;
F - tlačítko zapnutí funkce MAX-DEF (rychlé odmražení/odmlžení
předních skel);G - tlačítko zapnutí/vypnutí zadního vyhřívaného okna;
H - tlačítko aktivace funkce AUTO (automatické fungování) a otočný
ovládač nastavení teploty na straně spolucestujícího;
I - tlačítko volby rozvodu vzduchu na straně spolucestujícího;
L - zvýšení/snížení rychlosti ventilátoru;
M - tlačítko volby rozvodu vzduchu na straně řidiče;
N - tlačítko aktivace funkce AUTO (automatické fungování) a otočný
ovládač nastavení teploty na straně řidiče.
obr. 34A0J0037
54
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

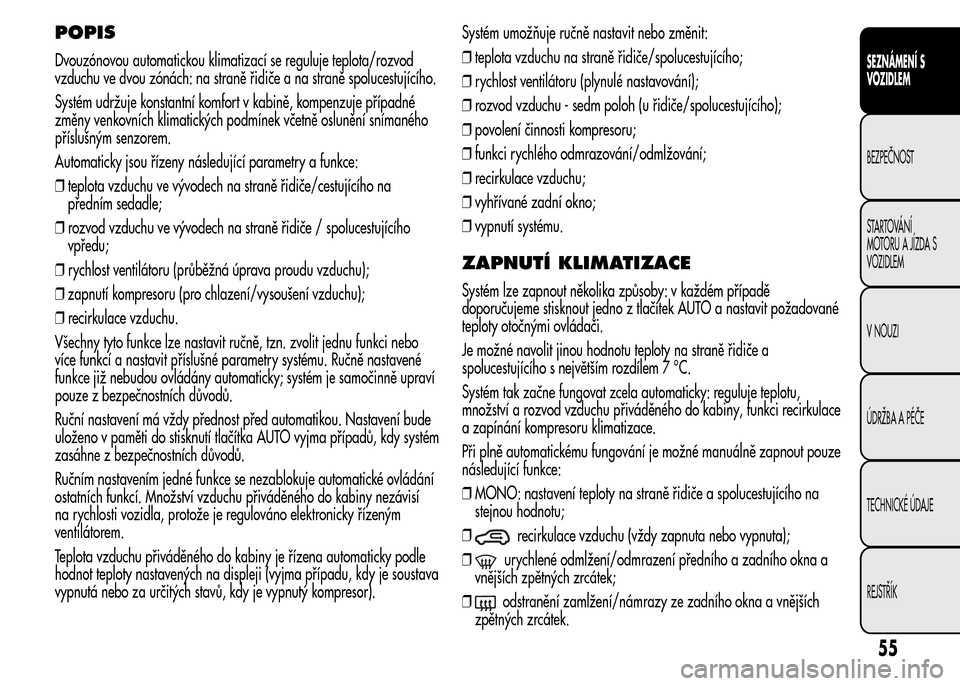

POPIS
Dvouzónovou automatickou klimatizací se reguluje teplota/rozvod
vzduchu ve dvou zónách: na straně řidiče a na straně spolucestujícího.
Systém udržuje konstantní komfort v kabině, kompenzuje případné
změny venkovních klimatických podmínek včetně oslunění snímaného
příslušným senzorem.
Automaticky jsou řízeny následující parametry a funkce:
❒teplota vzduchu ve vývodech na straně řidiče/cestujícího na
předním sedadle;
❒rozvod vzduchu ve vývodech na straně řidiče / spolucestujícího
vpředu;
❒rychlost ventilátoru (průběžná úprava proudu vzduchu);
❒zapnutí kompresoru (pro chlazení/vysoušení vzduchu);
❒recirkulace vzduchu.
Všechny tyto funkce lze nastavit ručně, tzn. zvolit jednu funkci nebo
více funkcí a nastavit příslušné parametry systému. Ručně nastavené
funkce již nebudou ovládány automaticky; systém je samočinně upraví
pouze z bezpečnostních důvodů.
Ruční nastavení má vždy přednost před automatikou. Nastavení bude
uloženo v paměti do stisknutí tlačítka AUTO vyjma případů, kdy systém
zasáhne z bezpečnostních důvodů.
Ručním nastavením jedné funkce se nezablokuje automatické ovládání
ostatních funkcí. Množství vzduchu přiváděného do kabiny nezávisí
na rychlosti vozidla, protože je regulováno elektronicky řízeným
ventilátorem.
Teplota vzduchu přiváděného do kabiny je řízena automaticky podle
hodnot teploty nastavených na displeji (vyjma případu, kdy je soustava
vypnutá nebo za určitých stavů, kdy je vypnutý kompresor).Systém umožňuje ručně nastavit nebo změnit:
❒teplota vzduchu na straně řidiče/spolucestujícího;
❒rychlost ventilátoru (plynulé nastavování);
❒rozvod vzduchu - sedm poloh (u řidiče/spolucestujícího);
❒povolení činnosti kompresoru;
❒funkci rychlého odmrazování/odmlžování;
❒recirkulace vzduchu;
❒vyhřívané zadní okno;
❒vypnutí systému.
ZAPNUTÍ KLIMATIZACE
Systém lze zapnout několika způsoby: v každém případě
doporučujeme stisknout jedno z tlačítek AUTO a nastavit požadované
teploty otočnými ovládači.
Je možné navolit jinou hodnotu teploty na straně řidiče a
spolucestujícího s největším rozdílem 7 °C.
Systém tak začne fungovat zcela automaticky: reguluje teplotu,
množství a rozvod vzduchu přiváděného do kabiny, funkci recirkulace
a zapínání kompresoru klimatizace.
Při plně automatickému fungování je možné manuálně zapnout pouze
následující funkce:
❒MONO: nastavení teploty na straně řidiče a spolucestujícího na
stejnou hodnotu;
❒
recirkulace vzduchu (vždy zapnuta nebo vypnuta);
❒
urychlené odmlžení/odmrazení předního a zadního okna a
vnějších zpětných zrcátek;
❒
odstranění zamlžení/námrazy ze zadního okna a vnějších
zpětných zrcátek.
55
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

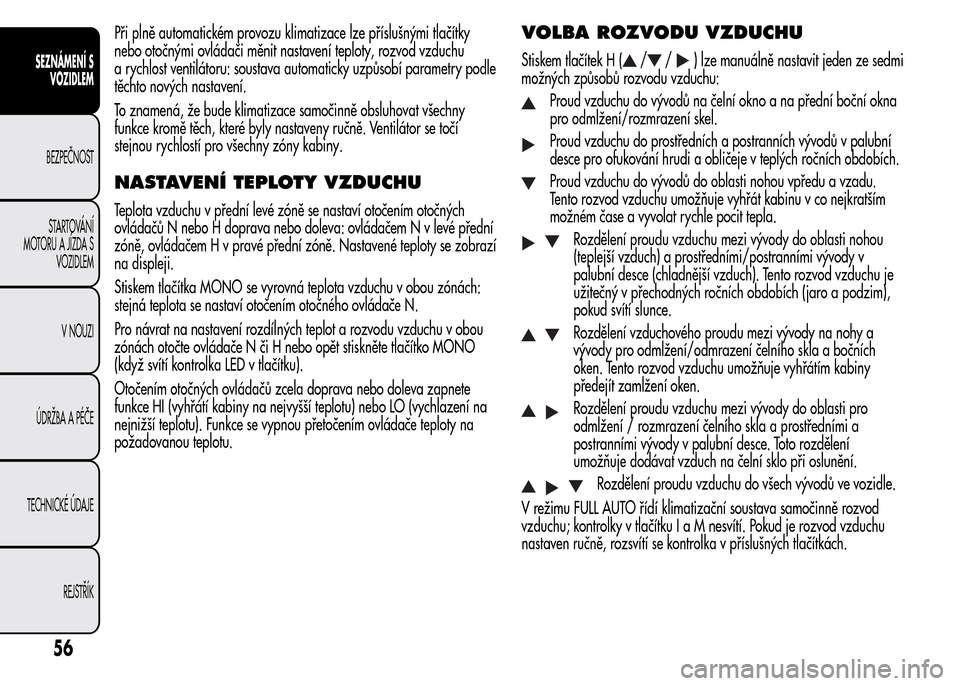

Při plně automatickém provozu klimatizace lze příslušnými tlačítky
nebo otočnými ovládači měnit nastavení teploty, rozvod vzduchu
a rychlost ventilátoru: soustava automaticky uzpůsobí parametry podle
těchto nových nastavení.
To znamená, že bude klimatizace samočinně obsluhovat všechny
funkce kromě těch, které byly nastaveny ručně. Ventilátor se točí
stejnou rychlostí pro všechny zóny kabiny.
NASTAVENÍ TEPLOTY VZDUCHU
Teplota vzduchu v přední levé zóně se nastaví otočením otočných
ovládačů N nebo H doprava nebo doleva: ovládačem N v levé přední
zóně, ovládačemHvpravépřední zóně. Nastavené teploty se zobrazí
na displeji.
Stiskem tlačítka MONO se vyrovná teplota vzduchu v obou zónách:
stejná teplota se nastaví otočením otočného ovládače N.
Pro návrat na nastavení rozdílných teplot a rozvodu vzduchu v obou
zónách otočte ovládače N či H nebo opět stiskněte tlačítko MONO
(když svítí kontrolka LED v tlačítku).
Otočením otočných ovládačů zcela doprava nebo doleva zapnete
funkce HI (vyhřátí kabiny na nejvyšší teplotu) nebo LO (vychlazení na
nejnižší teplotu). Funkce se vypnou přetočením ovládače teploty na
požadovanou teplotu.
VOLBA ROZVODU VZDUCHU
Stiskem tlačítek H (//) lze manuálně nastavit jeden ze sedmi
možných způsobů rozvodu vzduchu:
Proud vzduchu do vývodů na čelní okno a na přední boční okna
pro odmlžení/rozmrazení skel.
Proud vzduchu do prostředních a postranních vývodů v palubní
desce pro ofukování hrudi a obličeje v teplých ročních obdobích.
Proud vzduchu do vývodů do oblasti nohou vpředu a vzadu.
Tento rozvod vzduchu umožňuje vyhřát kabinu v co nejkratším
možném čase a vyvolat rychle pocit tepla.
Rozdělení proudu vzduchu mezi vývody do oblasti nohou
(teplejší vzduch) a prostředními/postranními vývody v
palubní desce (chladnější vzduch). Tento rozvod vzduchu je
užitečný v přechodných ročních obdobích (jaro a podzim),
pokud svítí slunce.
Rozdělení vzduchového proudu mezi vývody na nohy a
vývody pro odmlžení/odmrazení čelního skla a bočních
oken. Tento rozvod vzduchu umožňuje vyhřátím kabiny
předejít zamlžení oken.
Rozdělení proudu vzduchu mezi vývody do oblasti pro
odmlžení / rozmrazení čelního skla a prostředními a
postranními vývody v palubní desce. Toto rozdělení
umožňuje dodávat vzduch na čelní sklo při oslunění.
Rozdělení proudu vzduchu do všech vývodů ve vozidle.
V režimu FULL AUTO řídí klimatizační soustava samočinně rozvod
vzduchu; kontrolky v tlačítkuIaMnesvítí. Pokud je rozvod vzduchu
nastaven ručně, rozsvítí se kontrolka v příslušných tlačítkách.
56
SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
