Alfa Romeo MiTo 2017 Manuale del proprietario (in Italian)

IRREGOLARITÀ DI FUNZIONAMENTO
In caso di malfunzionamenti il sistema
Start&Stop si disattiva.
L’anomalia viene segnalata mediante
l’accensione del simbolo
sul display
(su alcune versioni viene inoltre
visualizzato un messaggio dedicato).
In questo caso rivolgersi alla Rete
Assistenziale Alfa Romeo.
INATTIVITÀ DELLA VETTURA
100)
Nei casi di inattività della vettura (oppure
in caso di sostituzione della batteria)
prestare particolare attenzione per lo
stacco dell’alimentazione elettrica alla
batteria.
AVVERTENZA Prima di procedere allo
stacco dell'alimentazione elettrica alla
batteria, attendere almeno 1 minuto dal
posizionamento della chiave di
avviamento su STOP.
AVVERTENZA
25)Qualora si volesse privilegiare il comfort
climatico, è possibile disabilitare il sistema
Stop/Start per poter consentire un
funzionamento continuo dell’impianto di
climatizzazione.
ATTENZIONE
100)In caso di sostituzione della batteria
rivolgersi sempre alla Rete Assistenziale
Alfa Romeo. Sostituire la batteria con una
dello stesso tipo (HEAVY DUTY) e con le
stesse caratteristiche.

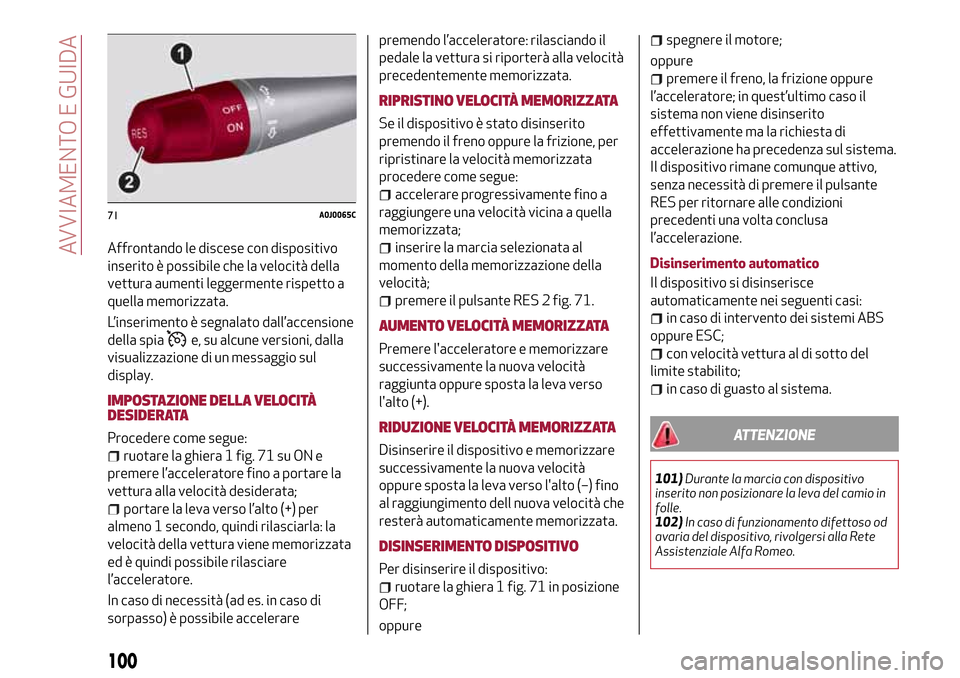

CRUISE CONTROL
(ove presente)
DESCRIZIONE
È un dispositivo di assistenza alla guida, a
controllo elettronico, che permette di
guidare ad una velocità superiore a
30 km/h su lunghi tratti stradali diritti ed
asciutti, con poche variazioni di marcia
(es. percorsi autostradali) ad una velocità
desiderata, senza dover premere il
pedale dell’acceleratore. L’impiego del
dispositivo non risulta pertanto
vantaggioso su strade extraurbane
trafficate. Non utilizzare il dispositivo in
città.
INSERIMENTO DISPOSITIVO
101) 102)
Ruotare la ghiera 1 fig. 71 su ON.
Il dispositivo non può essere inserito in 1
amarcia o in retromarcia: è consigliabile
inserirlo con marce uguali o superiori alla
5
a.
99

Affrontando le discese con dispositivo
inserito è possibile che la velocità della
vettura aumenti leggermente rispetto a
quella memorizzata.
L’inserimento è segnalato dall’accensione
della spia
e, su alcune versioni, dalla
visualizzazione di un messaggio sul
display.
IMPOSTAZIONE DELLA VELOCITÀ
DESIDERATA
Procedere come segue:
ruotare la ghiera 1 fig. 71 su ON e
premere l’acceleratore fino a portare la
vettura alla velocità desiderata;
portare la leva verso l’alto (+) per
almeno 1 secondo, quindi rilasciarla: la
velocità della vettura viene memorizzata
ed è quindi possibile rilasciare
l’acceleratore.
In caso di necessità (ad es. in caso di
sorpasso) è possibile accelerarepremendo l’acceleratore: rilasciando il
pedale la vettura si riporterà alla velocità
precedentemente memorizzata.
RIPRISTINO VELOCITÀ MEMORIZZATA
Se il dispositivo è stato disinserito
premendo il freno oppure la frizione, per
ripristinare la velocità memorizzata
procedere come segue:
accelerare progressivamente fino a
raggiungere una velocità vicina a quella
memorizzata;
inserire la marcia selezionata al
momento della memorizzazione della
velocità;
premere il pulsante RES 2 fig. 71.
AUMENTO VELOCITÀ MEMORIZZATA
Premere l'acceleratore e memorizzare
successivamente la nuova velocità
raggiunta oppure sposta la leva verso
l'alto (+).
RIDUZIONE VELOCITÀ MEMORIZZATA
Disinserire il dispositivo e memorizzare
successivamente la nuova velocità
oppure sposta la leva verso l'alto (–) fino
al raggiungimento dell nuova velocità che
resterà automaticamente memorizzata.
DISINSERIMENTO DISPOSITIVO
Per disinserire il dispositivo:
ruotare la ghiera 1 fig. 71 in posizione
OFF;
oppure
spegnere il motore;
oppure
premere il freno, la frizione oppure
l’acceleratore; in quest’ultimo caso il
sistema non viene disinserito
effettivamente ma la richiesta di
accelerazione ha precedenza sul sistema.
Il dispositivo rimane comunque attivo,
senza necessità di premere il pulsante
RES per ritornare alle condizioni
precedenti una volta conclusa
l’accelerazione.
Disinserimento automatico
Il dispositivo si disinserisce
automaticamente nei seguenti casi:
in caso di intervento dei sistemi ABS
oppure ESC;
con velocità vettura al di sotto del
limite stabilito;
in caso di guasto al sistema.
ATTENZIONE
101)Durante la marcia con dispositivo
inserito non posizionare la leva del camio in
folle.
102)In caso di funzionamento difettoso od
avaria del dispositivo, rivolgersi alla Rete
Assistenziale Alfa Romeo.
71A0J0065C
100
AVVIAMENTO E GUIDA

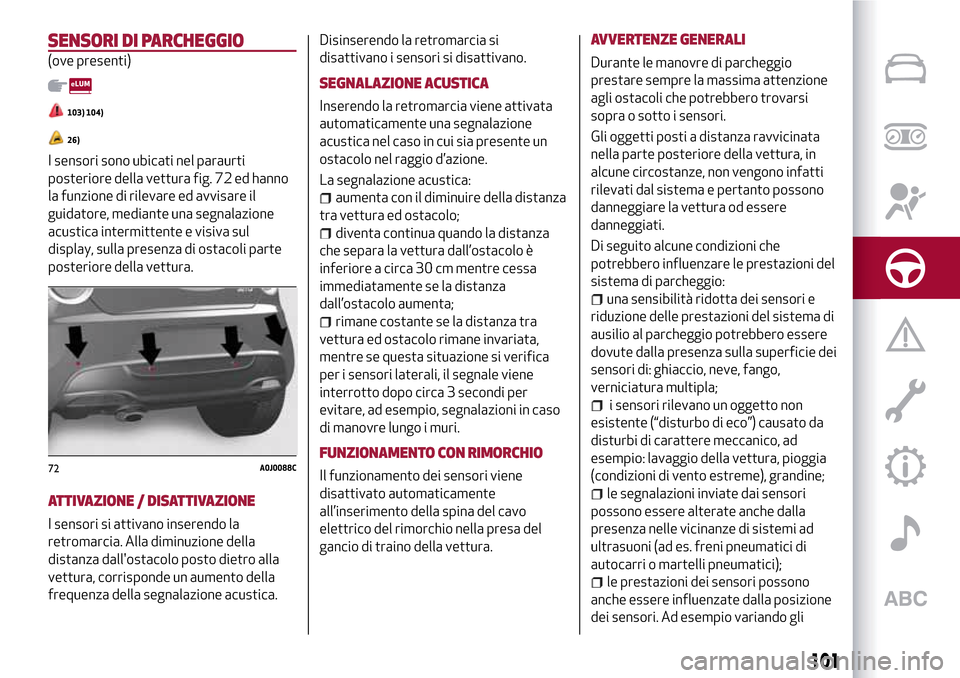

SENSORI DI PARCHEGGIO
(ove presenti)
103) 104)
26)
I sensori sono ubicati nel paraurti
posteriore della vettura fig. 72 ed hanno
la funzione di rilevare ed avvisare il
guidatore, mediante una segnalazione
acustica intermittente e visiva sul
display, sulla presenza di ostacoli parte
posteriore della vettura.
ATTIVAZIONE / DISATTIVAZIONE
I sensori si attivano inserendo la
retromarcia. Alla diminuzione della
distanza dall'ostacolo posto dietro alla
vettura, corrisponde un aumento della
frequenza della segnalazione acustica.Disinserendo la retromarcia si
disattivano i sensori si disattivano.
SEGNALAZIONE ACUSTICA
Inserendo la retromarcia viene attivata
automaticamente una segnalazione
acustica nel caso in cui sia presente un
ostacolo nel raggio d’azione.
La segnalazione acustica:
aumenta con il diminuire della distanza
tra vettura ed ostacolo;
diventa continua quando la distanza
che separa la vettura dall’ostacolo è
inferiore a circa 30 cm mentre cessa
immediatamente se la distanza
dall’ostacolo aumenta;
rimane costante se la distanza tra
vettura ed ostacolo rimane invariata,
mentre se questa situazione si verifica
per i sensori laterali, il segnale viene
interrotto dopo circa 3 secondi per
evitare, ad esempio, segnalazioni in caso
di manovre lungo i muri.
FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene
disattivato automaticamente
all’inserimento della spina del cavo
elettrico del rimorchio nella presa del
gancio di traino della vettura.
AVVERTENZE GENERALI
Durante le manovre di parcheggio
prestare sempre la massima attenzione
agli ostacoli che potrebbero trovarsi
sopra o sotto i sensori.
Gli oggetti posti a distanza ravvicinata
nella parte posteriore della vettura, in
alcune circostanze, non vengono infatti
rilevati dal sistema e pertanto possono
danneggiare la vettura od essere
danneggiati.
Di seguito alcune condizioni che
potrebbero influenzare le prestazioni del
sistema di parcheggio:
una sensibilità ridotta dei sensori e
riduzione delle prestazioni del sistema di
ausilio al parcheggio potrebbero essere
dovute dalla presenza sulla superficie dei
sensori di: ghiaccio, neve, fango,
verniciatura multipla;
i sensori rilevano un oggetto non
esistente (“disturbo di eco”) causato da
disturbi di carattere meccanico, ad
esempio: lavaggio della vettura, pioggia
(condizioni di vento estreme), grandine;
le segnalazioni inviate dai sensori
possono essere alterate anche dalla
presenza nelle vicinanze di sistemi ad
ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici);
le prestazioni dei sensori possono
anche essere influenzate dalla posizione
dei sensori. Ad esempio variando gli
72A0J0088C
101

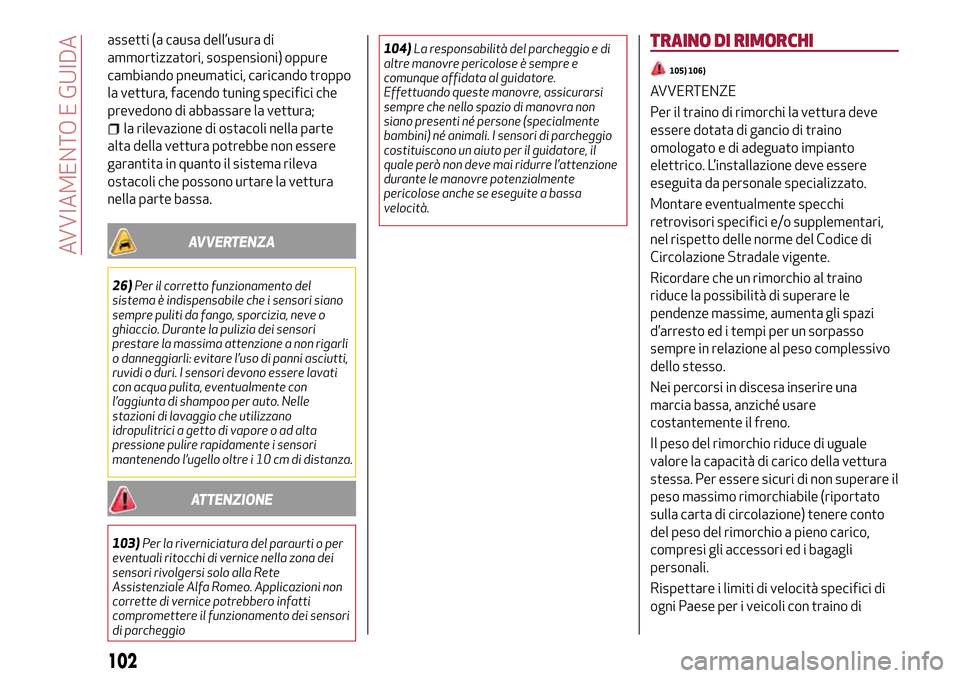

assetti (a causa dell’usura di
ammortizzatori, sospensioni) oppure
cambiando pneumatici, caricando troppo
la vettura, facendo tuning specifici che
prevedono di abbassare la vettura;
la rilevazione di ostacoli nella parte
alta della vettura potrebbe non essere
garantita in quanto il sistema rileva
ostacoli che possono urtare la vettura
nella parte bassa.
AVVERTENZA
26)Per il corretto funzionamento del
sistema è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve o
ghiaccio. Durante la pulizia dei sensori
prestare la massima attenzione a non rigarli
o danneggiarli: evitare l’uso di panni asciutti,
ruvidi o duri. I sensori devono essere lavati
con acqua pulita, eventualmente con
l’aggiunta di shampoo per auto. Nelle
stazioni di lavaggio che utilizzano
idropulitrici a getto di vapore o ad alta
pressione pulire rapidamente i sensori
mantenendo l’ugello oltre i 10 cm di distanza.
ATTENZIONE
103)Per la riverniciatura del paraurti o per
eventuali ritocchi di vernice nella zona dei
sensori rivolgersi solo alla Rete
Assistenziale Alfa Romeo. Applicazioni non
corrette di vernice potrebbero infatti
compromettere il funzionamento dei sensori
di parcheggio104)La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al guidatore.
Effettuando queste manovre, assicurarsi
sempre che nello spazio di manovra non
siano presenti né persone (specialmente
bambini) né animali. I sensori di parcheggio
costituiscono un aiuto per il guidatore, il
quale però non deve mai ridurre l’attenzione
durante le manovre potenzialmente
pericolose anche se eseguite a bassa
velocità.
TRAINO DI RIMORCHI
105) 106)
AVVERTENZE
Per il traino di rimorchi la vettura deve
essere dotata di gancio di traino
omologato e di adeguato impianto
elettrico. L’installazione deve essere
eseguita da personale specializzato.
Montare eventualmente specchi
retrovisori specifici e/o supplementari,
nel rispetto delle norme del Codice di
Circolazione Stradale vigente.
Ricordare che un rimorchio al traino
riduce la possibilità di superare le
pendenze massime, aumenta gli spazi
d’arresto ed i tempi per un sorpasso
sempre in relazione al peso complessivo
dello stesso.
Nei percorsi in discesa inserire una
marcia bassa, anziché usare
costantemente il freno.
Il peso del rimorchio riduce di uguale
valore la capacità di carico della vettura
stessa. Per essere sicuri di non superare il
peso massimo rimorchiabile (riportato
sulla carta di circolazione) tenere conto
del peso del rimorchio a pieno carico,
compresi gli accessori ed i bagagli
personali.
Rispettare i limiti di velocità specifici di
ogni Paese per i veicoli con traino di
102
AVVIAMENTO E GUIDA

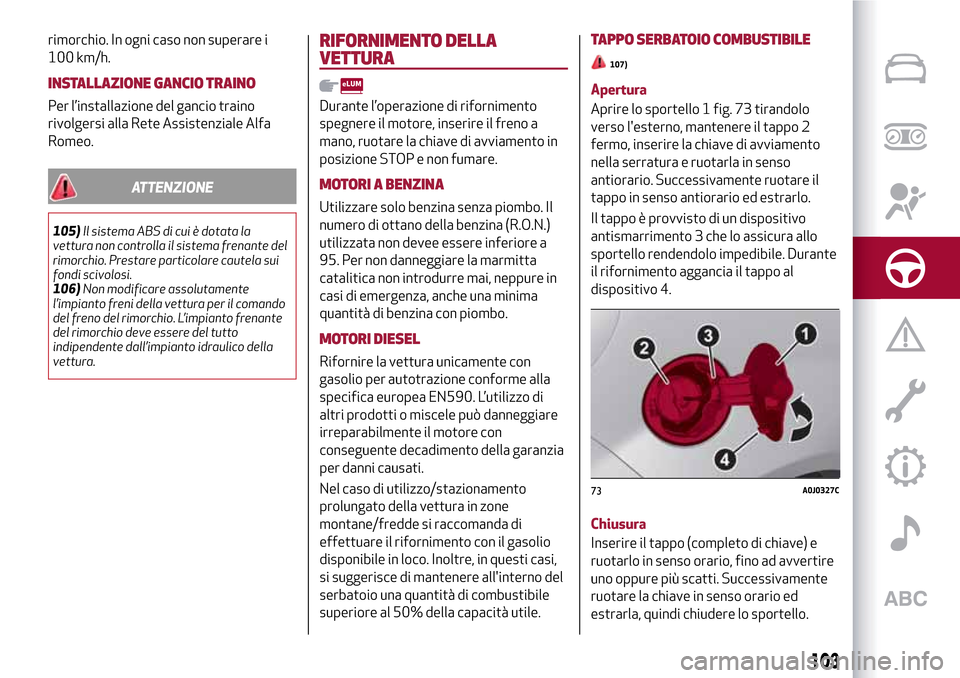

rimorchio. In ogni caso non superare i
100 km/h.
INSTALLAZIONE GANCIO TRAINO
Per l’installazione del gancio traino
rivolgersi alla Rete Assistenziale Alfa
Romeo.
ATTENZIONE
105)Il sistema ABS di cui è dotata la
vettura non controlla il sistema frenante del
rimorchio. Prestare particolare cautela sui
fondi scivolosi.
106)Non modificare assolutamente
l’impianto freni della vettura per il comando
del freno del rimorchio. L’impianto frenante
del rimorchio deve essere del tutto
indipendente dall’impianto idraulico della
vettura.
RIFORNIMENTO DELLA
VETTURA
Durante l’operazione di rifornimento
spegnere il motore, inserire il freno a
mano, ruotare la chiave di avviamento in
posizione STOP e non fumare.
MOTORI A BENZINA
Utilizzare solo benzina senza piombo. Il
numero di ottano della benzina (R.O.N.)
utilizzata non devee essere inferiore a
95. Per non danneggiare la marmitta
catalitica non introdurre mai, neppure in
casi di emergenza, anche una minima
quantità di benzina con piombo.
MOTORI DIESEL
Rifornire la vettura unicamente con
gasolio per autotrazione conforme alla
specifica europea EN590. L’utilizzo di
altri prodotti o miscele può danneggiare
irreparabilmente il motore con
conseguente decadimento della garanzia
per danni causati.
Nel caso di utilizzo/stazionamento
prolungato della vettura in zone
montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio
disponibile in loco. Inoltre, in questi casi,
si suggerisce di mantenere all'interno del
serbatoio una quantità di combustibile
superiore al 50% della capacità utile.
TAPPO SERBATOIO COMBUSTIBILE
107)
Apertura
Aprire lo sportello 1 fig. 73 tirandolo
verso l'esterno, mantenere il tappo 2
fermo, inserire la chiave di avviamento
nella serratura e ruotarla in senso
antiorario. Successivamente ruotare il
tappo in senso antiorario ed estrarlo.
Il tappo è provvisto di un dispositivo
antismarrimento 3 che lo assicura allo
sportello rendendolo impedibile. Durante
il rifornimento aggancia il tappo al
dispositivo 4.
Chiusura
Inserire il tappo (completo di chiave) e
ruotarlo in senso orario, fino ad avvertire
uno oppure più scatti. Successivamente
ruotare la chiave in senso orario ed
estrarla, quindi chiudere lo sportello.
73A0J0327C
103

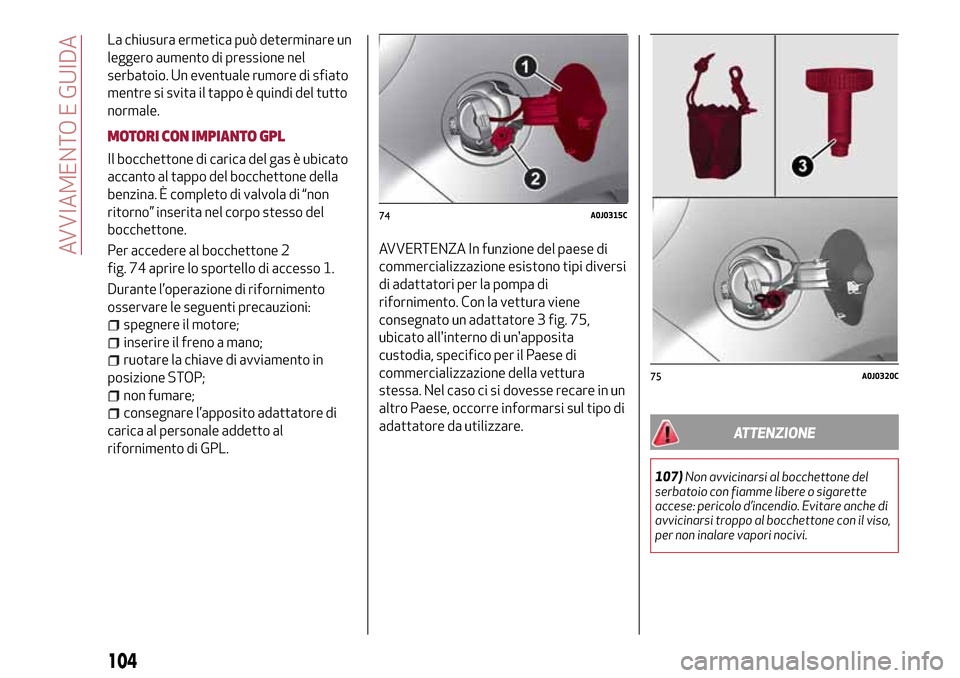

La chiusura ermetica può determinare un
leggero aumento di pressione nel
serbatoio. Un eventuale rumore di sfiato
mentre si svita il tappo è quindi del tutto
normale.
MOTORI CON IMPIANTO GPL
Il bocchettone di carica del gas è ubicato
accanto al tappo del bocchettone della
benzina. È completo di valvola di “non
ritorno” inserita nel corpo stesso del
bocchettone.
Per accedere al bocchettone 2
fig. 74 aprire lo sportello di accesso 1.
Durante l’operazione di rifornimento
osservare le seguenti precauzioni:
spegnere il motore;
inserire il freno a mano;
ruotare la chiave di avviamento in
posizione STOP;
non fumare;
consegnare l’apposito adattatore di
carica al personale addetto al
rifornimento di GPL.
AVVERTENZA In funzione del paese di
commercializzazione esistono tipi diversi
di adattatori per la pompa di
rifornimento. Con la vettura viene
consegnato un adattatore 3 fig. 75,
ubicato all'interno di un'apposita
custodia, specifico per il Paese di
commercializzazione della vettura
stessa. Nel caso ci si dovesse recare in un
altro Paese, occorre informarsi sul tipo di
adattatore da utilizzare.
ATTENZIONE
107)Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d’incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
74A0J0315C
75A0J0320C
104
AVVIAMENTO E GUIDA

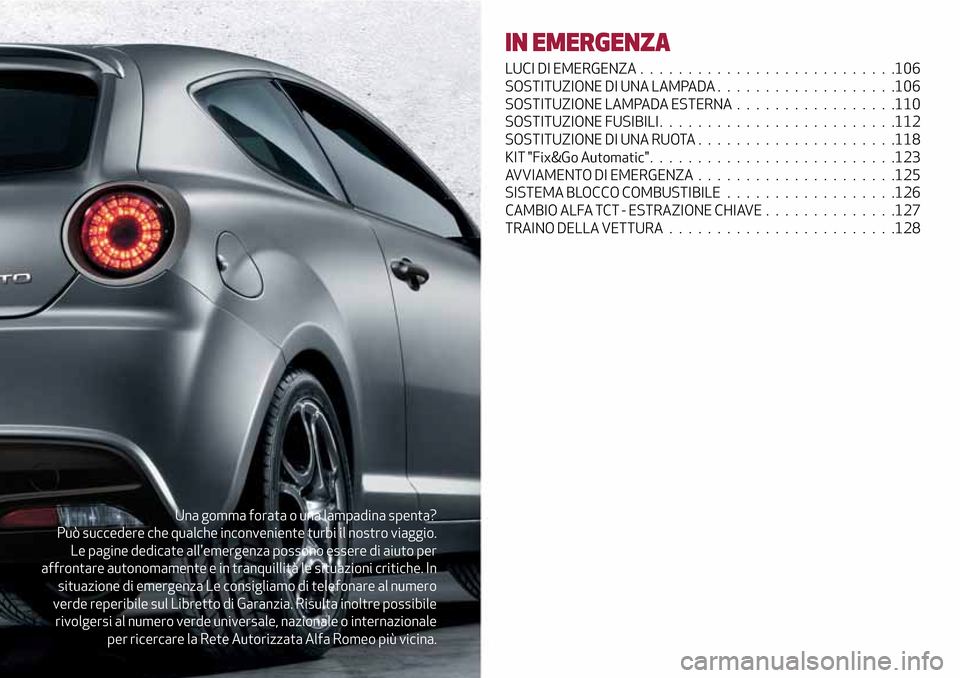

Una gomma forata o una lampadina spenta?
Può succedere che qualche inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza possono essere di aiuto per
affrontare autonomamente e in tranquillità le situazioni critiche. In
situazione di emergenza Le consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia. Risulta inoltre possibile
rivolgersi al numero verde universale, nazionale o internazionale
per ricercare la Rete Autorizzata Alfa Romeo più vicina.
IN EMERGENZA
LUCI DI EMERGENZA...........................106
SOSTITUZIONE DI UNA LAMPADA...................106
SOSTITUZIONE LAMPADA ESTERNA .................110
SOSTITUZIONE FUSIBILI.........................112
SOSTITUZIONE DI UNA RUOTA.....................118
KIT "Fix&Go Automatic"..........................123
AVVIAMENTO DI EMERGENZA.....................125
SISTEMA BLOCCO COMBUSTIBILE..................126
CAMBIO ALFA TCT - ESTRAZIONE CHIAVE..............127
TRAINO DELLA VETTURA........................128

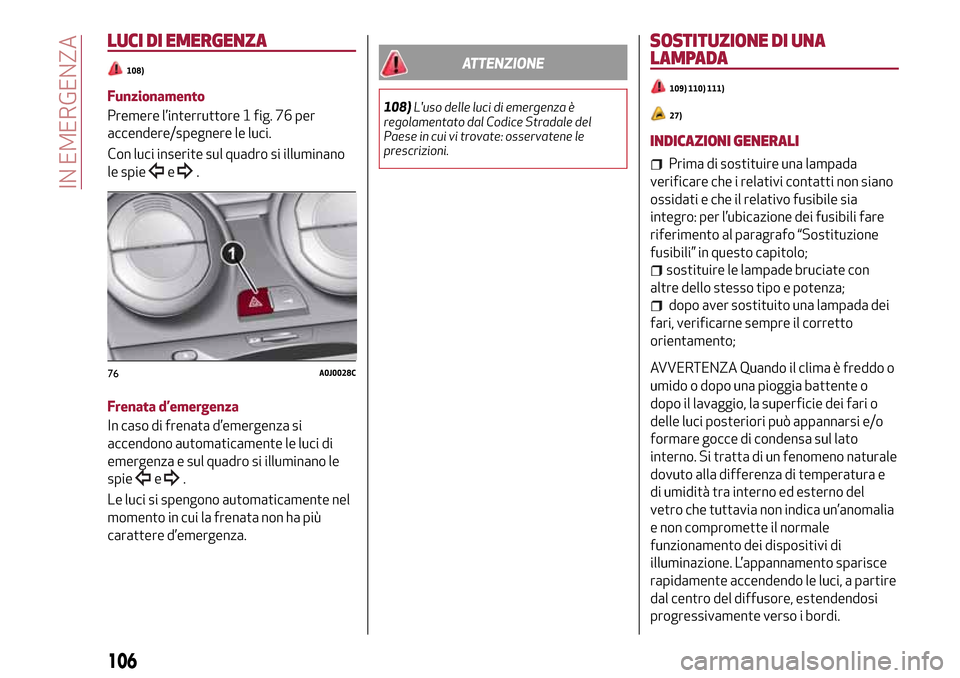

LUCI DI EMERGENZA
108)
Funzionamento
Premere l’interruttore 1 fig. 76 per
accendere/spegnere le luci.
Con luci inserite sul quadro si illuminano
le spie
e.
Frenata d’emergenza
In caso di frenata d’emergenza si
accendono automaticamente le luci di
emergenza e sul quadro si illuminano le
spie
e.
Le luci si spengono automaticamente nel
momento in cui la frenata non ha più
carattere d’emergenza.
ATTENZIONE
108)L'uso delle luci di emergenza è
regolamentato dal Codice Stradale del
Paese in cui vi trovate: osservatene le
prescrizioni.
SOSTITUZIONE DI UNA
LAMPADA
109) 110) 111)
27)
INDICAZIONI GENERALI
Prima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati e che il relativo fusibile sia
integro: per l’ubicazione dei fusibili fare
riferimento al paragrafo “Sostituzione
fusibili” in questo capitolo;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada dei
fari, verificarne sempre il corretto
orientamento;
AVVERTENZA Quando il clima è freddo o
umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno naturale
dovuto alla differenza di temperatura e
di umidità tra interno ed esterno del
vetro che tuttavia non indica un’anomalia
e non compromette il normale
funzionamento dei dispositivi di
illuminazione. L’appannamento sparisce
rapidamente accendendo le luci, a partire
dal centro del diffusore, estendendosi
progressivamente verso i bordi.76A0J0028C
106
IN EMERGENZA

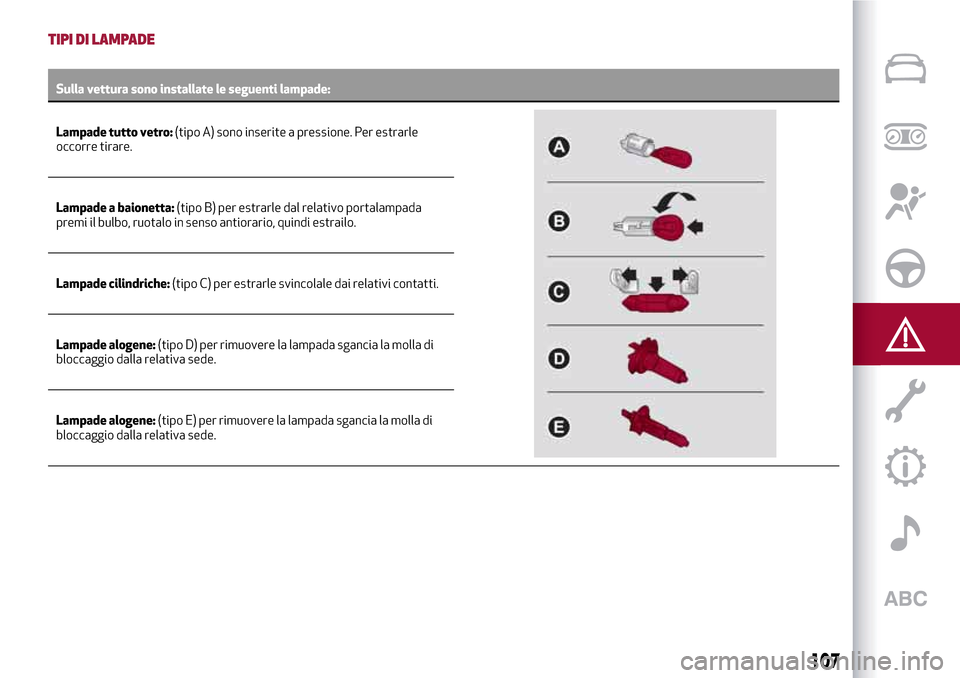

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade:
Lampade tutto vetro:(tipo A) sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta:(tipo B) per estrarle dal relativo portalampada
premi il bulbo, ruotalo in senso antiorario, quindi estrailo.
Lampade cilindriche:(tipo C) per estrarle svincolale dai relativi contatti.
Lampade alogene:(tipo D) per rimuovere la lampada sgancia la molla di
bloccaggio dalla relativa sede.
Lampade alogene:(tipo E) per rimuovere la lampada sgancia la molla di
bloccaggio dalla relativa sede.
107

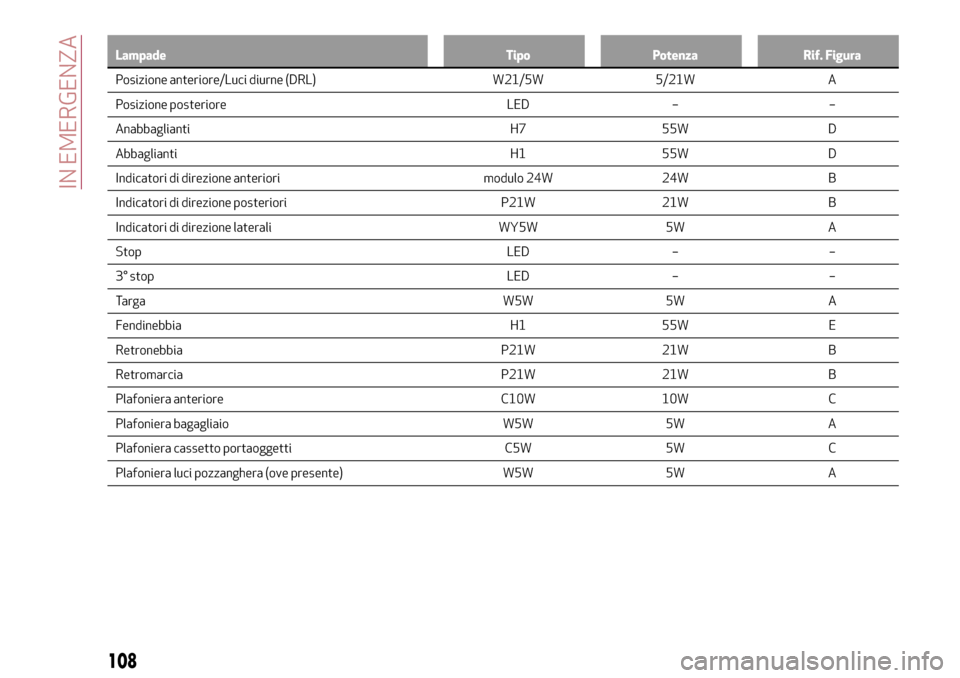

Lampade Tipo Potenza Rif. Figura
Posizione anteriore/Luci diurne (DRL) W21/5W 5/21W A
Posizione posteriore LED – –
Anabbaglianti H7 55W D
Abbaglianti H1 55W D
Indicatori di direzione anteriori modulo 24W 24W B
Indicatori di direzione posteriori P21W 21W B
Indicatori di direzione laterali WY5W 5W A
Stop LED – –
3° stop LED – –
Targa W5W 5W A
Fendinebbia H1 55W E
Retronebbia P21W 21W B
Retromarcia P21W 21W B
Plafoniera anteriore C10W 10W C
Plafoniera bagagliaio W5W 5W A
Plafoniera cassetto portaoggetti C5W 5W C
Plafoniera luci pozzanghera (ove presente) W5W 5W A
108
IN EMERGENZA
