Alfa Romeo MiTo 2017 Manuale del proprietario (in Italian)

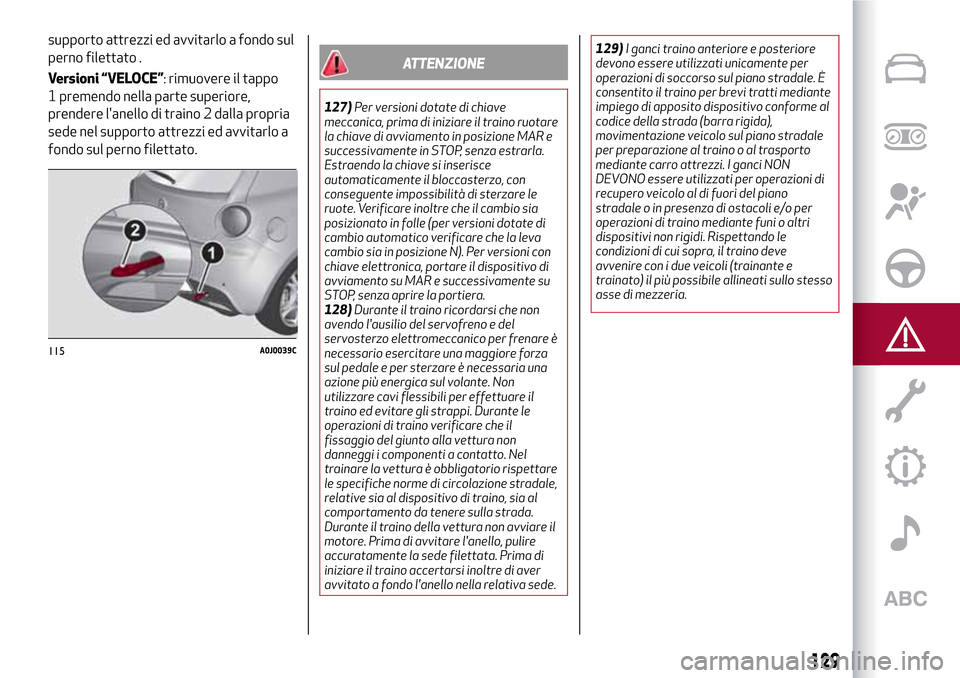

supporto attrezzi ed avvitarlo a fondo sul
perno filettato .
Versioni “VELOCE”: rimuovere il tappo
1 premendo nella parte superiore,
prendere l'anello di traino 2 dalla propria
sede nel supporto attrezzi ed avvitarlo a
fondo sul perno filettato.
ATTENZIONE
127)Per versioni dotate di chiave
meccanica, prima di iniziare il traino ruotare
la chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote. Verificare inoltre che il cambio sia
posizionato in folle (per versioni dotate di
cambio automatico verificare che la leva
cambio sia in posizione N). Per versioni con
chiave elettronica, portare il dispositivo di
avviamento su MAR e successivamente su
STOP, senza aprire la portiera.
128)Durante il traino ricordarsi che non
avendo l'ausilio del servofreno e del
servosterzo elettromeccanico per frenare è
necessario esercitare una maggiore forza
sul pedale e per sterzare è necessaria una
azione più energica sul volante. Non
utilizzare cavi flessibili per effettuare il
traino ed evitare gli strappi. Durante le
operazioni di traino verificare che il
fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel
trainare la vettura è obbligatorio rispettare
le specifiche norme di circolazione stradale,
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
Durante il traino della vettura non avviare il
motore. Prima di avvitare l'anello, pulire
accuratamente la sede filettata. Prima di
iniziare il traino accertarsi inoltre di aver
avvitato a fondo l'anello nella relativa sede.129)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme al
codice della strada (barra rigida),
movimentazione veicolo sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero veicolo al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
115A0J0039C
129

130
Pagina intenzionalmente lasciata bianca

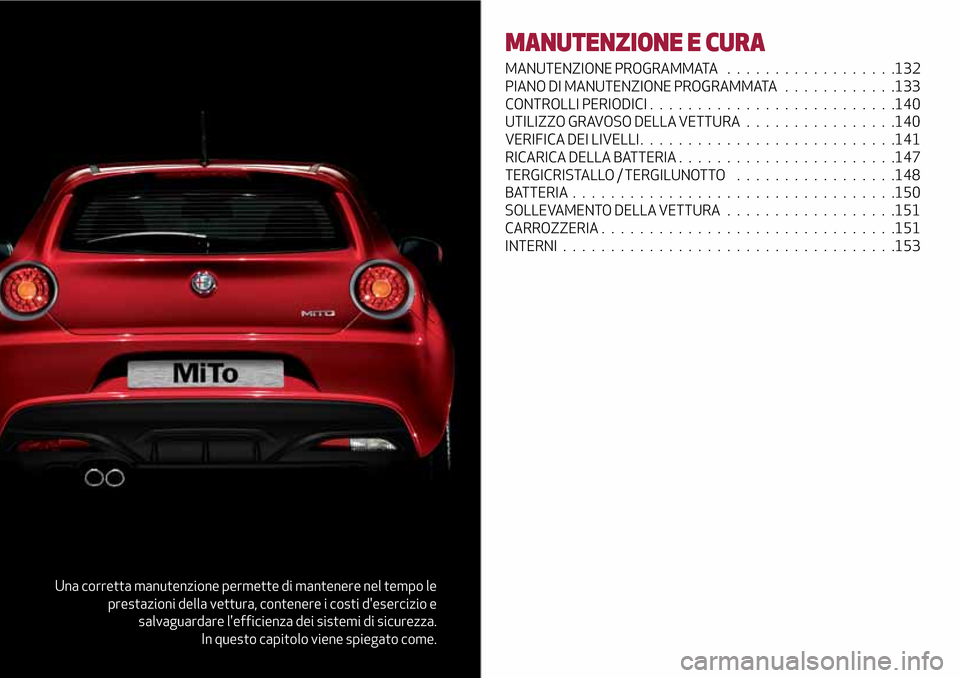

Una corretta manutenzione permette di mantenere nel tempo le
prestazioni della vettura, contenere i costi d'esercizio e
salvaguardare l'efficienza dei sistemi di sicurezza.
In questo capitolo viene spiegato come.
MANUTENZIONE E CURA
MANUTENZIONE PROGRAMMATA..................132
PIANO DI MANUTENZIONE PROGRAMMATA ............133
CONTROLLI PERIODICI..........................140
UTILIZZO GRAVOSO DELLA VETTURA . ...............140
VERIFICA DEI LIVELLI...........................141
RICARICA DELLA BATTERIA.......................147
TERGICRISTALLO / TERGILUNOTTO . ................148
BATTERIA..................................150
SOLLEVAMENTO DELLA VETTURA..................151
CARROZZERIA...............................151
INTERNI...................................153

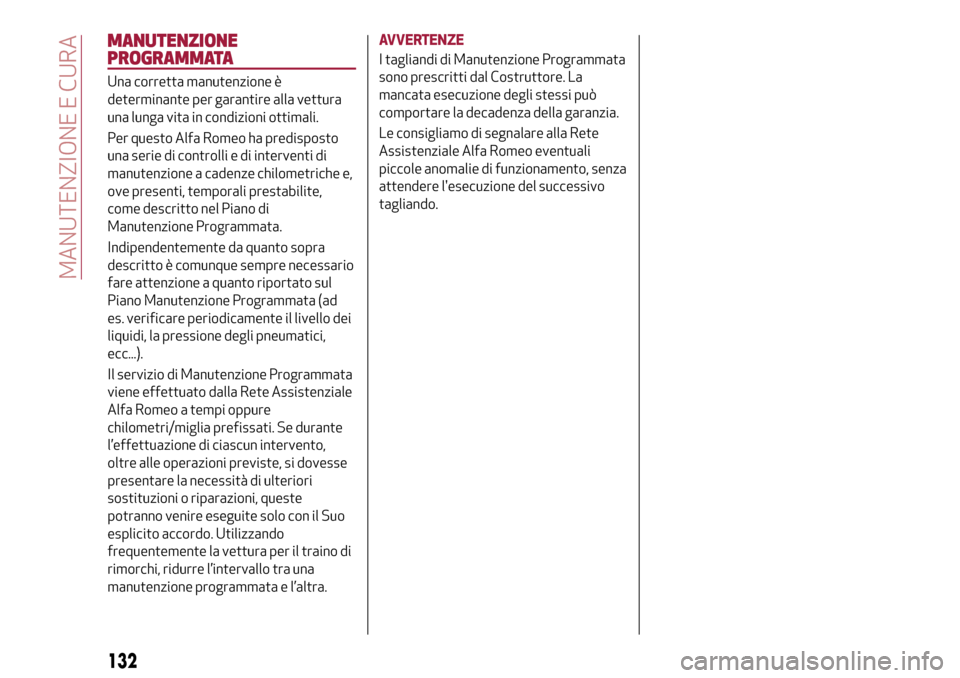

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Alfa Romeo ha predisposto
una serie di controlli e di interventi di
manutenzione a cadenze chilometriche e,
ove presenti, temporali prestabilite,
come descritto nel Piano di
Manutenzione Programmata.
Indipendentemente da quanto sopra
descritto è comunque sempre necessario
fare attenzione a quanto riportato sul
Piano Manutenzione Programmata (ad
es. verificare periodicamente il livello dei
liquidi, la pressione degli pneumatici,
ecc...).
Il servizio di Manutenzione Programmata
viene effettuato dalla Rete Assistenziale
Alfa Romeo a tempi oppure
chilometri/miglia prefissati. Se durante
l’effettuazione di ciascun intervento,
oltre alle operazioni previste, si dovesse
presentare la necessità di ulteriori
sostituzioni o riparazioni, queste
potranno venire eseguite solo con il Suo
esplicito accordo. Utilizzando
frequentemente la vettura per il traino di
rimorchi, ridurre l’intervallo tra una
manutenzione programmata e l’altra.AVVERTENZE
I tagliandi di Manutenzione Programmata
sono prescritti dal Costruttore. La
mancata esecuzione degli stessi può
comportare la decadenza della garanzia.
Le consigliamo di segnalare alla Rete
Assistenziale Alfa Romeo eventuali
piccole anomalie di funzionamento, senza
attendere l'esecuzione del successivo
tagliando.
132
MANUTENZIONE E CURA

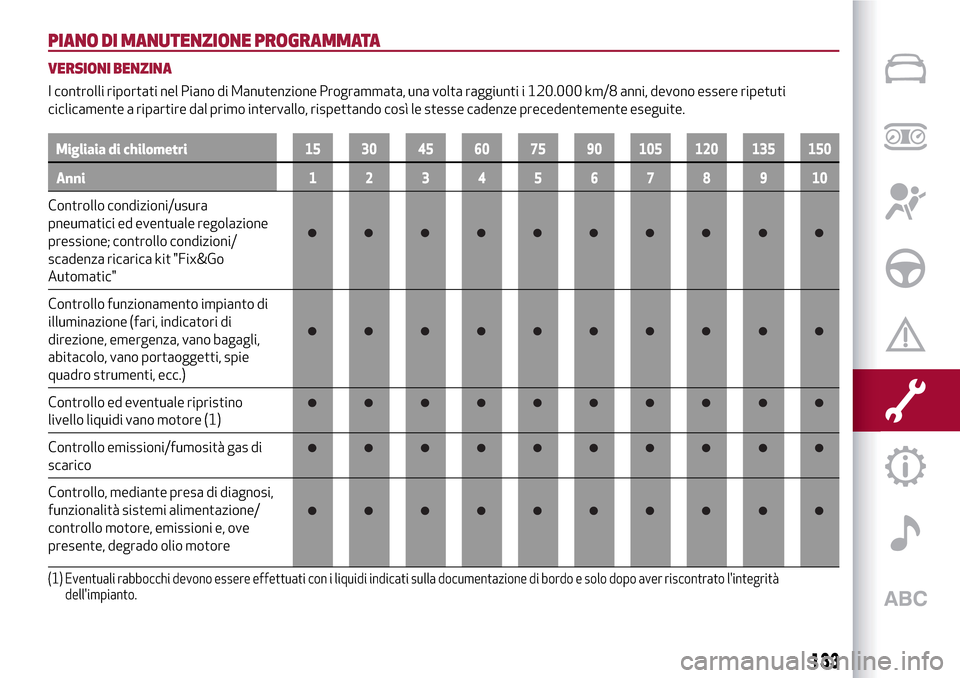

PIANO DI MANUTENZIONE PROGRAMMATA
VERSIONI BENZINA
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 120.000 km/8 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura
pneumatici ed eventuale regolazione
pressione; controllo condizioni/
scadenza ricarica kit "Fix&Go
Automatic"
Controllo funzionamento impianto di
illuminazione (fari, indicatori di
direzione, emergenza, vano bagagli,
abitacolo, vano portaoggetti, spie
quadro strumenti, ecc.)
Controllo ed eventuale ripristino
livello liquidi vano motore (1)
Controllo emissioni/fumosità gas di
scarico
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/
controllo motore, emissioni e, ove
presente, degrado olio motore
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità
dell'impianto.
133

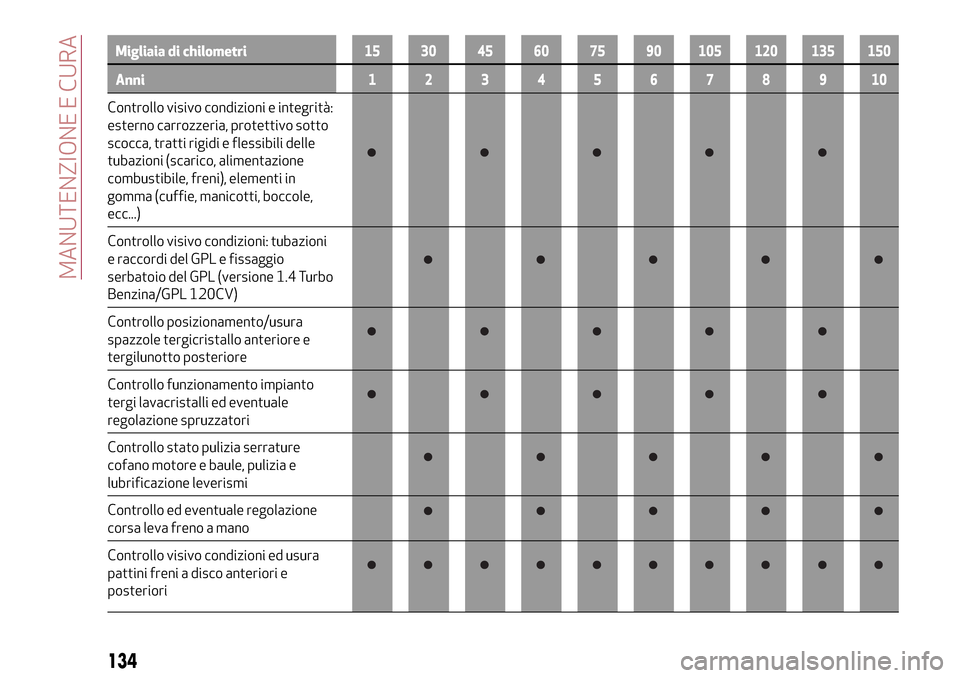

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto
scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione
combustibile, freni), elementi in
gomma (cuffie, manicotti, boccole,
ecc...)
Controllo visivo condizioni: tubazioni
e raccordi del GPL e fissaggio
serbatoio del GPL (versione 1.4 Turbo
Benzina/GPL 120CV)
Controllo posizionamento/usura
spazzole tergicristallo anteriore e
tergilunotto posteriore
Controllo funzionamento impianto
tergi lavacristalli ed eventuale
regolazione spruzzatori
Controllo stato pulizia serrature
cofano motore e baule, pulizia e
lubrificazione leverismi
Controllo ed eventuale regolazione
corsa leva freno a mano
Controllo visivo condizioni ed usura
pattini freni a disco anteriori e
posteriori
134
MANUTENZIONE E CURA

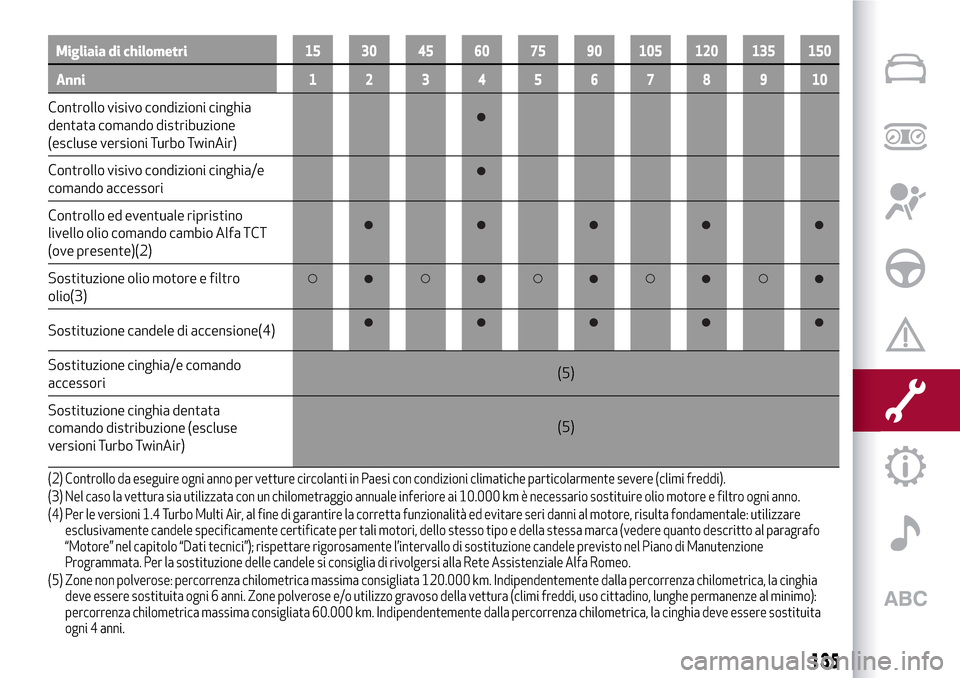

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni cinghia
dentata comando distribuzione
(escluse versioni Turbo TwinAir)
Controllo visivo condizioni cinghia/e
comando accessori
Controllo ed eventuale ripristino
livello olio comando cambio Alfa TCT
(ove presente)(2)
Sostituzione olio motore e filtro
olio(3)
Sostituzione candele di accensione(4)
Sostituzione cinghia/e comando
accessori(5)
Sostituzione cinghia dentata
comando distribuzione (escluse
versioni Turbo TwinAir)(5)
(2) Controllo da eseguire ogni anno per vetture circolanti in Paesi con condizioni climatiche particolarmente severe (climi freddi).
(3) Nel caso la vettura sia utilizzata con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire olio motore e filtro ogni anno.
(4) Per le versioni 1.4 Turbo Multi Air, al fine di garantire la corretta funzionalità ed evitare seri danni al motore, risulta fondamentale: utilizzare
esclusivamente candele specificamente certificate per tali motori, dello stesso tipo e della stessa marca (vedere quanto descritto al paragrafo
“Motore” nel capitolo “Dati tecnici”); rispettare rigorosamente l’intervallo di sostituzione candele previsto nel Piano di Manutenzione
Programmata. Per la sostituzione delle candele si consiglia di rivolgersi alla Rete Assistenziale Alfa Romeo.
(5) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia
deve essere sostituita ogni 6 anni. Zone polverose e/o utilizzo gravoso della vettura (climi freddi, uso cittadino, lunghe permanenze al minimo):
percorrenza chilometrica massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita
ogni 4 anni.
135

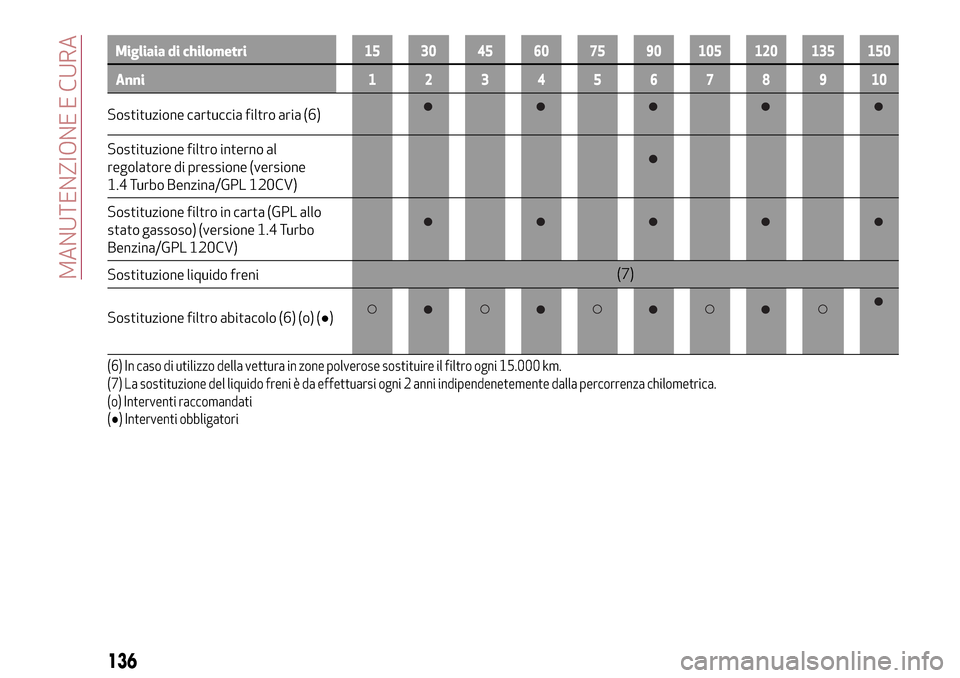

Migliaia di chilometri15 30 45 60 75 90 105 120 135 150
Anni12345678910
Sostituzione cartuccia filtro aria (6)
Sostituzione filtro interno al
regolatore di pressione (versione
1.4 Turbo Benzina/GPL 120CV)
Sostituzione filtro in carta (GPL allo
stato gassoso) (versione 1.4 Turbo
Benzina/GPL 120CV)
Sostituzione liquido freni(7)
Sostituzione filtro abitacolo (6) (o) (●)
(6) In caso di utilizzo della vettura in zone polverose sostituire il filtro ogni 15.000 km.
(7) La sostituzione del liquido freni è da effettuarsi ogni 2 anni indipendenetemente dalla percorrenza chilometrica.
(o) Interventi raccomandati
(●) Interventi obbligatori
136
MANUTENZIONE E CURA

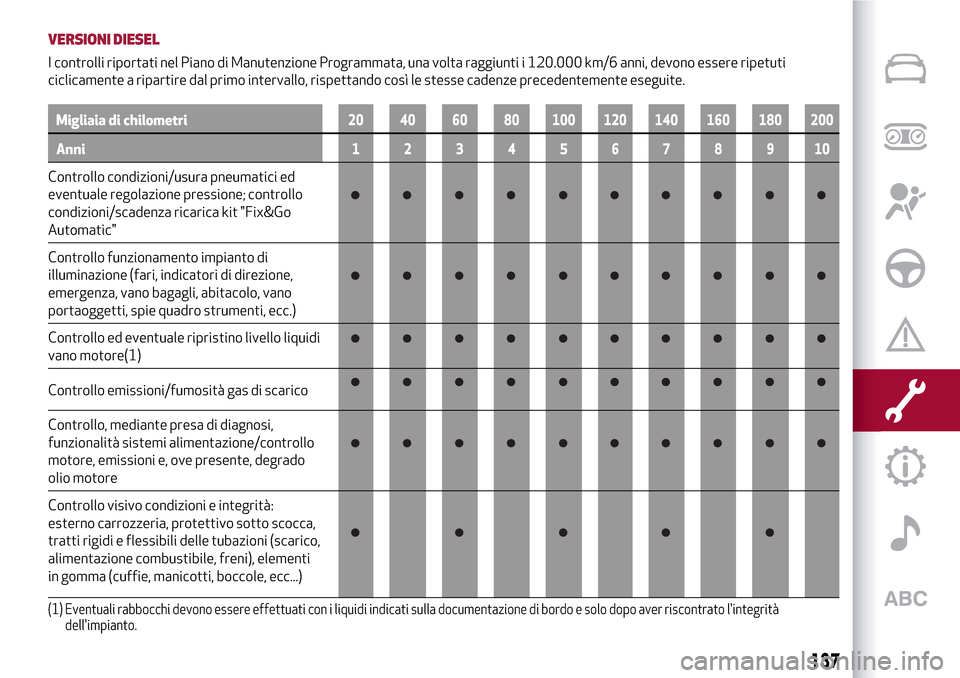

VERSIONI DIESEL
I controlli riportati nel Piano di Manutenzione Programmata, una volta raggiunti i 120.000 km/6 anni, devono essere ripetuti
ciclicamente a ripartire dal primo intervallo, rispettando così le stesse cadenze precedentemente eseguite.
Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo condizioni/usura pneumatici ed
eventuale regolazione pressione; controllo
condizioni/scadenza ricarica kit "Fix&Go
Automatic"
Controllo funzionamento impianto di
illuminazione (fari, indicatori di direzione,
emergenza, vano bagagli, abitacolo, vano
portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi
vano motore(1)
Controllo emissioni/fumosità gas di scarico
Controllo, mediante presa di diagnosi,
funzionalità sistemi alimentazione/controllo
motore, emissioni e, ove presente, degrado
olio motore
Controllo visivo condizioni e integrità:
esterno carrozzeria, protettivo sotto scocca,
tratti rigidi e flessibili delle tubazioni (scarico,
alimentazione combustibile, freni), elementi
in gomma (cuffie, manicotti, boccole, ecc...)
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati sulla documentazione di bordo e solo dopo aver riscontrato l'integrità
dell'impianto.
137

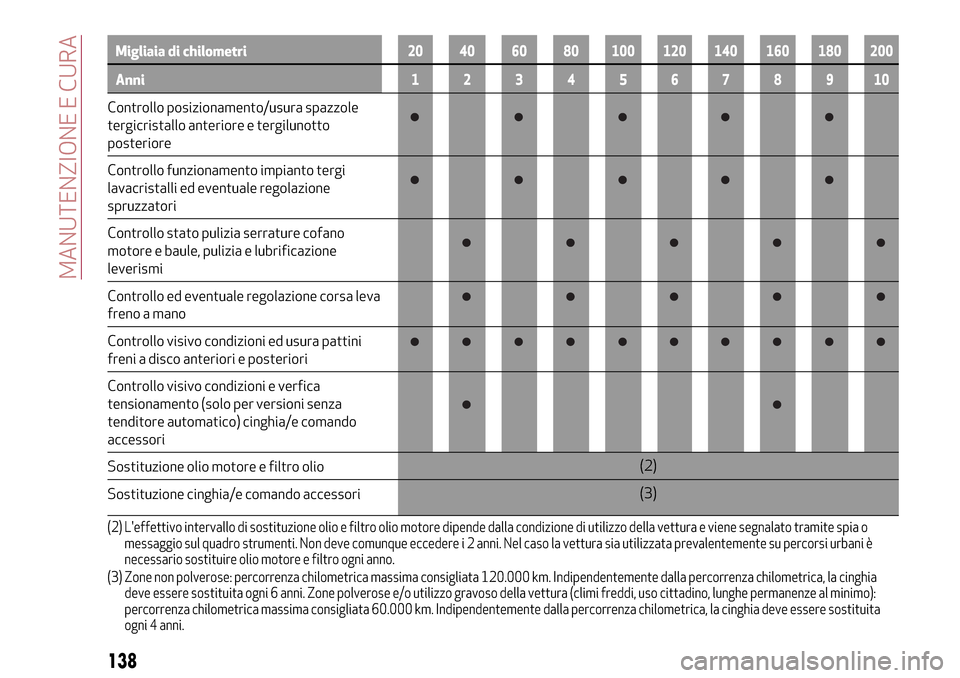

Migliaia di chilometri20 40 60 80 100 120 140 160 180 200
Anni12345678910
Controllo posizionamento/usura spazzole
tergicristallo anteriore e tergilunotto
posteriore
Controllo funzionamento impianto tergi
lavacristalli ed eventuale regolazione
spruzzatori
Controllo stato pulizia serrature cofano
motore e baule, pulizia e lubrificazione
leverismi
Controllo ed eventuale regolazione corsa leva
freno a mano
Controllo visivo condizioni ed usura pattini
freni a disco anteriori e posteriori
Controllo visivo condizioni e verfica
tensionamento (solo per versioni senza
tenditore automatico) cinghia/e comando
accessori
Sostituzione olio motore e filtro olio(2)
Sostituzione cinghia/e comando accessori(3)
(2) L'effettivo intervallo di sostituzione olio e filtro olio motore dipende dalla condizione di utilizzo della vettura e viene segnalato tramite spia o
messaggio sul quadro strumenti. Non deve comunque eccedere i 2 anni. Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani è
necessario sostituire olio motore e filtro ogni anno.
(3) Zone non polverose: percorrenza chilometrica massima consigliata 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia
deve essere sostituita ogni 6 anni. Zone polverose e/o utilizzo gravoso della vettura (climi freddi, uso cittadino, lunghe permanenze al minimo):
percorrenza chilometrica massima consigliata 60.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita
ogni 4 anni.
138
