Alfa Romeo MiTo 2017 Manuale del proprietario (in Italian)

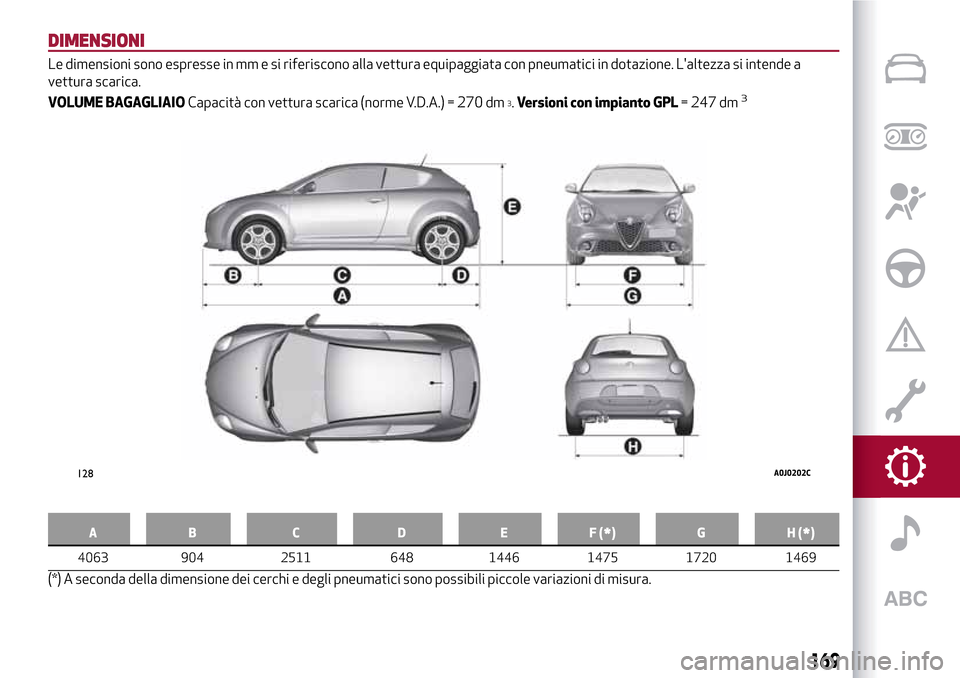

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con pneumatici in dotazione. L'altezza si intende a
vettura scarica.
VOLUME BAGAGLIAIOCapacità con vettura scarica (norme V.D.A.) = 270 dm
3.Versioni con impianto GPL= 247 dm3
A B C D E F (*) G H (*)
4063 904 2511 648 1446 1475 1720 1469
(*) A seconda della dimensione dei cerchi e degli pneumatici sono possibili piccole variazioni di misura.
128A0J0202C
169

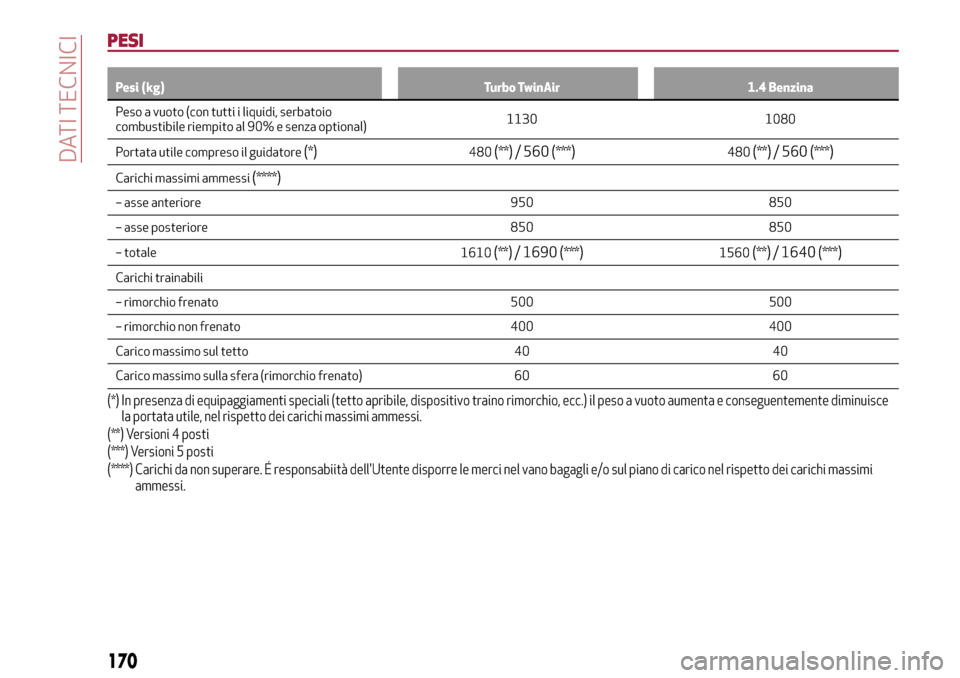

PESI
Pesi (kg) Turbo TwinAir 1.4 Benzina
Peso a vuoto (con tutti i liquidi, serbatoio
combustibile
riempito al 90% e senza optional)1130 1080
Portata utile compreso il guidatore
(*)480(**)/ 560(***)480(**)/ 560(***)
Carichi massimi ammessi(****)
– asse anteriore 950 850
– asse posteriore 850 850
– totale
1610
(**)/ 1690(***)1560(**)/ 1640(***)
Carichi trainabili
– rimorchio frenato 500 500
– rimorchio non frenato 400 400
Carico massimo sul tetto 40 40
Carico massimo sulla sfera (rimorchio frenato) 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Versioni 4 posti
(***) Versioni 5 posti
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
170
DATI TECNICI

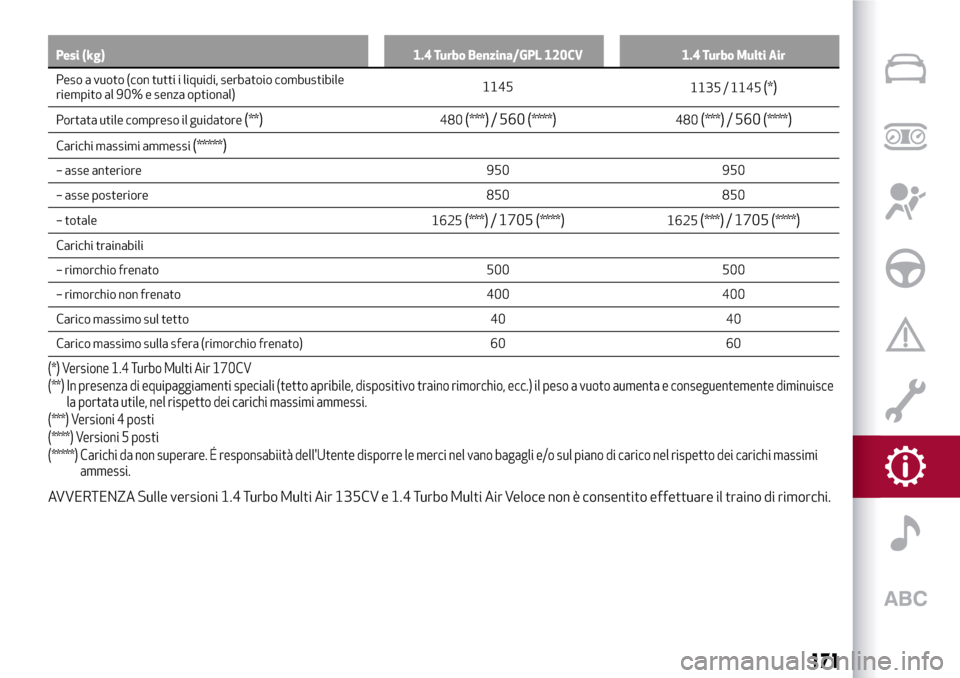

Pesi (kg) 1.4 Turbo Benzina/GPL 120CV 1.4 Turbo Multi Air
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito
al 90% e senza optional)1145
1135 / 1145(*)
Portata utile compreso il guidatore(**)480(***)/ 560(****)480(***)/ 560(****)
Carichi massimi ammessi(*****)
– asse anteriore 950 950
– asse posteriore 850 850
– totale
1625
(***)/ 1705(****)1625(***)/ 1705(****)
Carichi trainabili
– rimorchio frenato 500 500
– rimorchio non frenato 400 400
Carico massimo sul tetto 40 40
Carico massimo sulla sfera (rimorchio frenato) 60 60
(*) Versione 1.4 Turbo Multi Air 170CV
(**) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(***) Versioni 4 posti
(****) Versioni 5 posti
(*****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
AVVERTENZA Sulle versioni 1.4 Turbo Multi Air 135CV e 1.4 Turbo Multi Air Veloce non è consentito effettuare il traino di rimorchi.
171

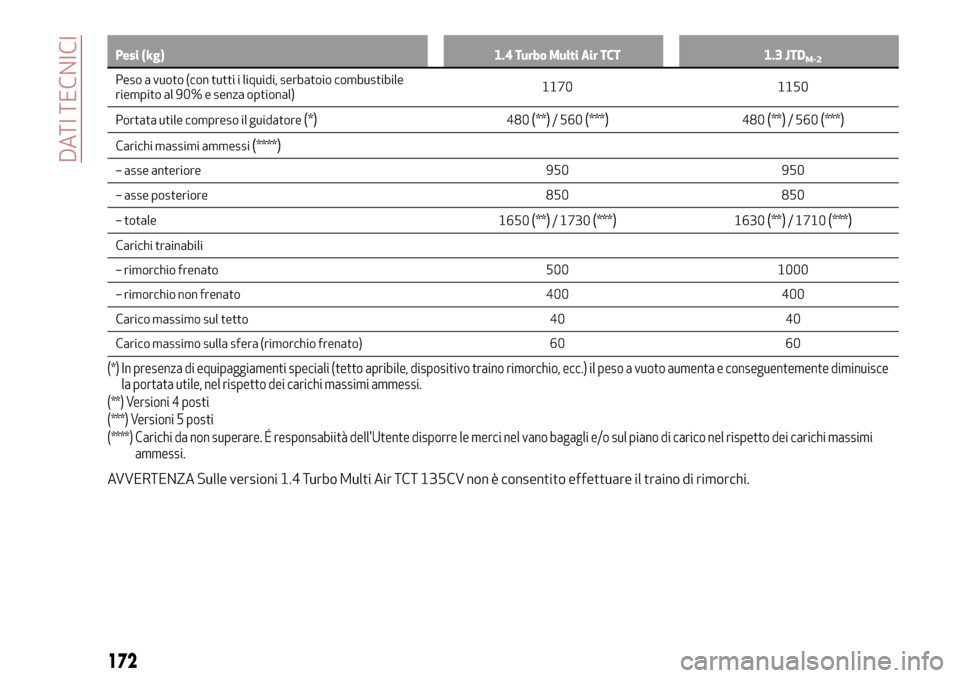

Pesi (kg) 1.4 Turbo Multi Air TCT 1.3 JTDM-2
Peso a vuoto (con tutti i liquidi, serbatoio combustibile
riempito al 90% e senza optional)1170 1150
Portata utile compreso il guidatore
(*)480(**)/ 560(***)480(**)/ 560(***)
Carichi massimi ammessi(****)
– asse anteriore 950 950
– asse posteriore 850 850
– totale
1650
(**)/ 1730(***)1630(**)/ 1710(***)
Carichi trainabili
– rimorchio frenato 500 1000
– rimorchio non frenato 400 400
Carico massimo sul tetto 40 40
Carico massimo sulla sfera (rimorchio frenato) 60 60
(*) In presenza di equipaggiamenti speciali (tetto apribile, dispositivo traino rimorchio, ecc.) il peso a vuoto aumenta e conseguentemente diminuisce
la portata utile, nel rispetto dei carichi massimi ammessi.
(**) Versioni 4 posti
(***) Versioni 5 posti
(****) Carichi da non superare. É responsabiità dell'Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei carichi massimi
ammessi.
AVVERTENZA Sulle versioni 1.4 Turbo Multi Air TCT 135CV non è consentito effettuare il traino di rimorchi.
172
DATI TECNICI

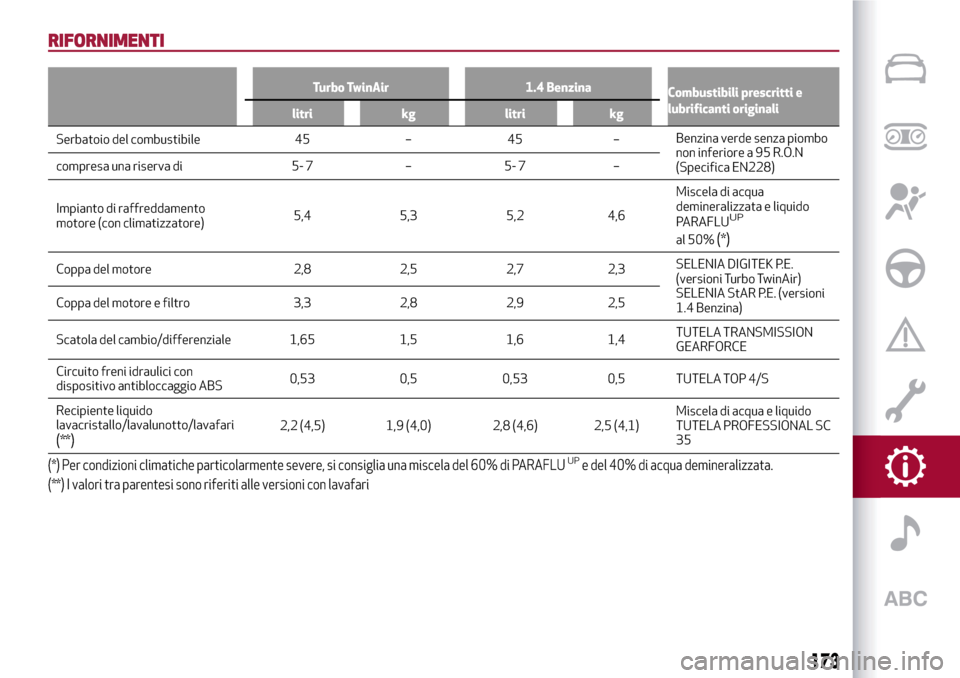

RIFORNIMENTI
Turbo TwinAir 1.4 Benzina
Combustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 45 – 45 –Benzinaverde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228) compresa una riserva di 5- 7 – 5- 7 –
Impianto di raffreddamento
motore (con climatizzatore)5,4 5,3 5,2 4,6Miscela di acqua
demineralizzata e liquido
PARAFLU
UP
al 50%(*)
Coppa del motore 2,8 2,5 2,7 2,3SELENIA DIGITEK P.E.
(versioni Turbo TwinAir)
SELENIA StAR P.E. (versioni
1.4 Benzina) Coppa del motore e filtro 3,3 2,8 2,9 2,5
Scatola del cambio/differenziale 1,65 1,5 1,6 1,4TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4/S
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(**)2,2 (4,5) 1,9 (4,0) 2,8 (4,6) 2,5 (4,1)Miscela di acqua e liquido
TUTELA PROFESSIONAL SC
35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
173

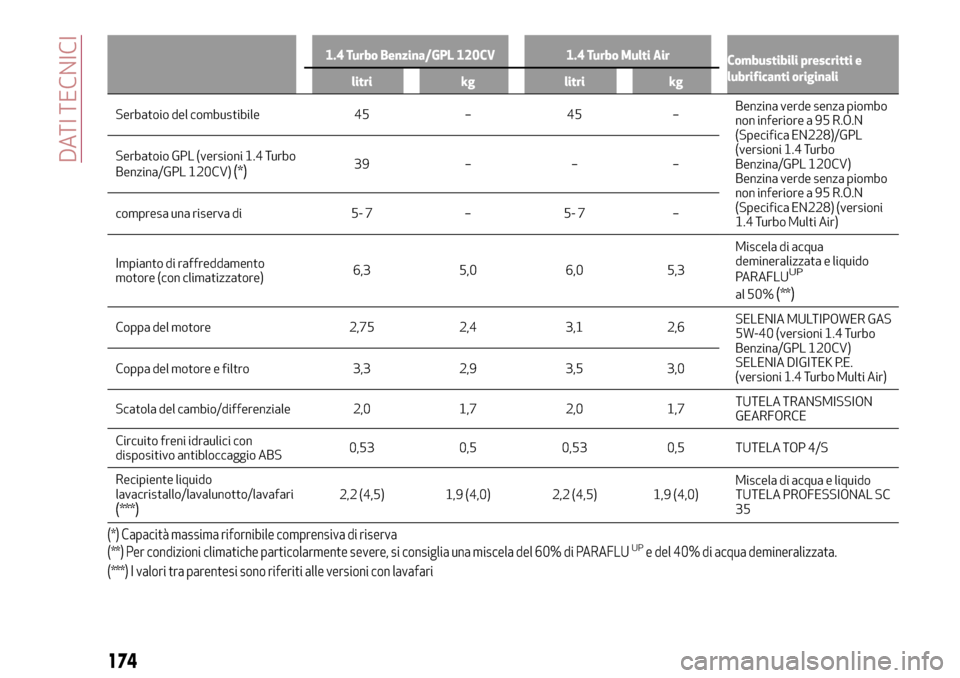

1.4 Turbo Benzina/GPL 120CV 1.4 Turbo Multi Air
Combustibili prescritti e
lubrificanti originali
litri kg litri kg
Serbatoio del combustibile 45 – 45 –Benzinaverde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228)/GPL
(versioni 1.4 Turbo
Benzina/GPL 120CV)
Benzina verde senza piombo
non inferiore a 95 R.O.N
(Specifica EN228) (versioni
1.4 Turbo Multi Air) Serbatoio GPL (versioni 1.4 Turbo
Benzina/GPL 120CV)
(*)39 – – –
compresa una riserva di 5- 7 – 5- 7 –
Impianto di raffreddamento
motore (con climatizzatore)6,3 5,0 6,0 5,3Miscela di acqua
demineralizzata e liquido
PARAFLU
UP
al 50%(**)
Coppa del motore 2,75 2,4 3,1 2,6SELENIA MULTIPOWER GAS
5W-40 (versioni 1.4 Turbo
Benzina/GPL 120CV)
SELENIA DIGITEK P.E.
(versioni 1.4 Turbo Multi Air) Coppa del motore e filtro 3,3 2,9 3,5 3,0
Scatola del cambio/differenziale 2,0 1,7 2,0 1,7TUTELA TRANSMISSION
GEARFORCE
Circuito freni idraulici con
dispositivo antibloccaggio ABS0,53 0,5 0,53 0,5 TUTELA TOP 4/S
Recipiente liquido
lavacristallo/lavalunotto/lavafari
(***)2,2 (4,5) 1,9 (4,0) 2,2 (4,5) 1,9 (4,0)Miscela di acqua e liquido
TUTELA PROFESSIONAL SC
35
(*) Capacità massima rifornibile comprensiva di riserva
(**) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(***) I valori tra parentesi sono riferiti alle versioni con lavafari
174
DATI TECNICI

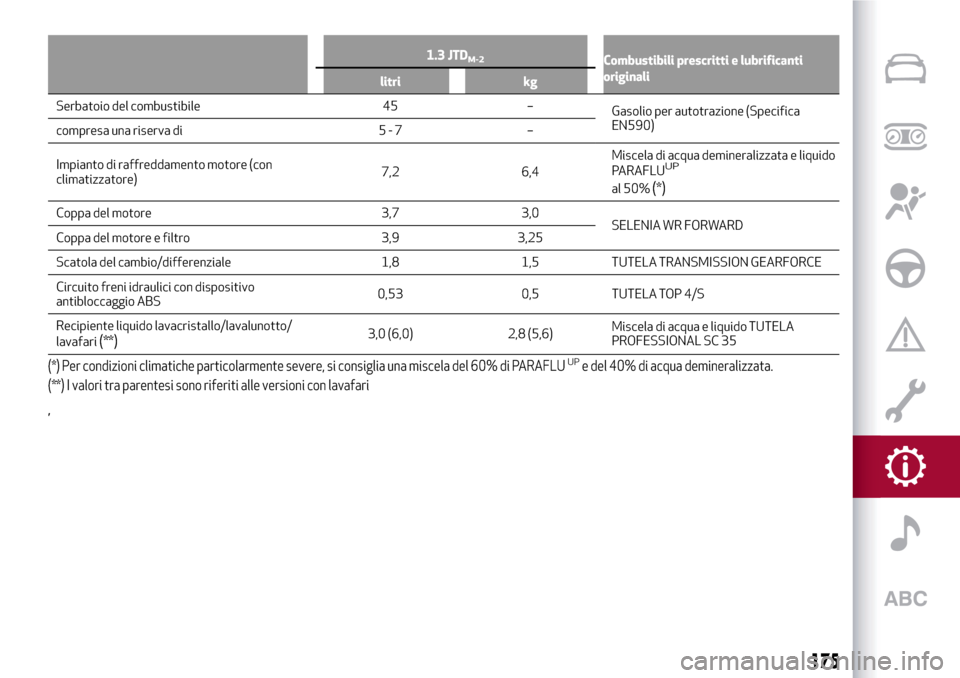

1.3 JTDM-2Combustibili prescritti e lubrificanti
originali
litri kg
Serbatoio del combustibile 45 –
Gasolioper autotrazione (Specifica
EN590)
compresa una riserva di 5 - 7 –
Impianto di raffreddamento motore (con
climatizzatore)7,2 6,4Miscela di acqua demineralizzata e liquido
PARAFLU
UP
al 50%(*)
Coppa del motore 3,7 3,0
SELENIA WR FORWARD
Coppa del motore e filtro 3,9 3,25
Scatola del cambio/differenziale 1,8 1,5 TUTELA TRANSMISSION GEARFORCE
Circuito freni idraulici con dispositivo
antibloccaggio ABS0,53 0,5 TUTELA TOP 4/S
Recipiente liquido lavacristallo/lavalunotto/
lavafari
(**)3,0 (6,0) 2,8 (5,6)Miscela di acqua e liquido TUTELA
PROFESSIONAL SC 35
(*) Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% di PARAFLUUPe del 40% di acqua demineralizzata.
(**) I valori tra parentesi sono riferiti alle versioni con lavafari
,
175

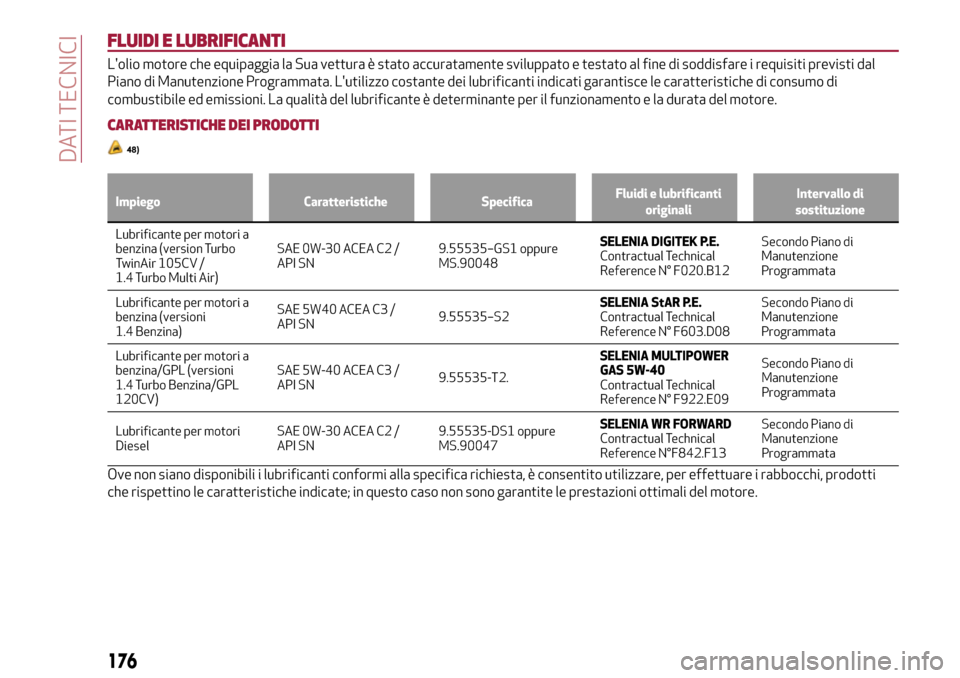

FLUIDI E LUBRIFICANTI
L'olio motore che equipaggia la Sua vettura è stato accuratamente sviluppato e testato al fine di soddisfare i requisiti previsti dal
Piano di Manutenzione Programmata. L'utilizzo costante dei lubrificanti indicati garantisce le caratteristiche di consumo di
combustibile ed emissioni. La qualità del lubrificante è determinante per il funzionamento e la durata del motore.
CARATTERISTICHE DEI PRODOTTI
48)
Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliIntervallo di
sostituzione
Lubrificante per motori a
benzina
(version Turbo
TwinAir 105CV /
1.4 Turbo Multi Air)SAE 0W-30 ACEA C2 /
API SN9.55535–GS1 oppure
MS.90048SELENIA DIGITEK P.E.
Contractual Technical
Reference N° F020.B12Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori a
benzina (versioni
1.4 Benzina)SAE 5W40 ACEA C3 /
API SN9.55535–S2SELENIA StAR P.E.
Contractual Technical
Reference N° F603.D08Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori a
benzina/GPL (versioni
1.4 Turbo Benzina/GPL
120CV)SAE 5W-40 ACEA C3 /
API SN9.55535-T2.SELENIA MULTIPOWER
GAS 5W-40
Contractual Technical
Reference N° F922.E09Secondo Piano di
Manutenzione
Programmata
Lubrificante per motori
DieselSAE 0W-30 ACEA C2 /
API SN9.55535-DS1 oppure
MS.90047SELENIA WR FORWARD
Contractual Technical
Reference N°F842.F13Secondo Piano di
Manutenzione
Programmata
Ove non siano disponibili i lubrificanti conformi alla specifica richiesta, è consentito utilizzare, per effettuare i rabbocchi, prodotti
che rispettino le caratteristiche indicate; in questo caso non sono garantite le prestazioni ottimali del motore.
176
DATI TECNICI

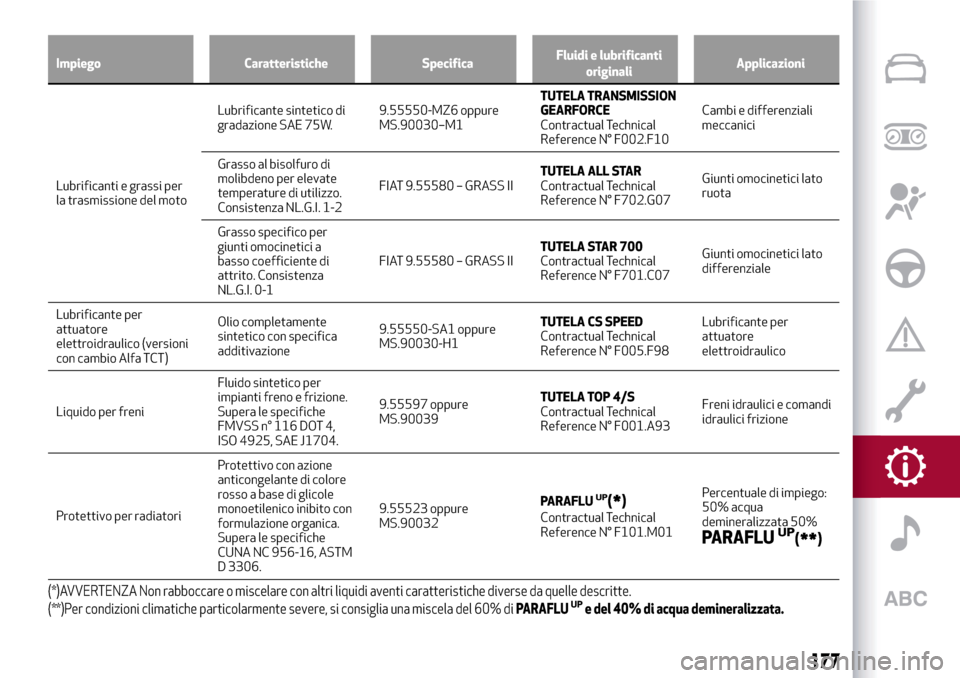

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Lubrificanti e grassi per
la trasmissione del motoLubrificante sintetico di
gradazione SAE 75W.9.55550-MZ6 oppure
MS.90030–M1TUTELA TRANSMISSION
GEARFORCE
Contractual Technical
Reference N° F002.F10Cambi e differenziali
meccanici
Grasso al bisolfuro di
molibdeno per elevate
temperature di utilizzo.
Consistenza NL.G.I. 1-2FIAT 9.55580 – GRASS IITUTELA ALL STAR
Contractual Technical
Reference N° F702.G07Giunti omocinetici lato
ruota
Grasso specifico per
giunti omocinetici a
basso coefficiente di
attrito. Consistenza
NL.G.I. 0-1FIAT 9.55580 – GRASS IITUTELA STAR 700
Contractual Technical
Reference N° F701.C07Giunti omocinetici lato
differenziale
Lubrificante per
attuatore
elettroidraulico (versioni
con cambio Alfa TCT)Olio completamente
sintetico con specifica
additivazione9.55550-SA1 oppure
MS.90030-H1TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Lubrificante per
attuatore
elettroidraulico
Liquido per freniFluido sintetico per
impianti freno e frizione.
Supera le specifiche
FMVSS n° 116 DOT 4,
ISO 4925, SAE J1704.9.55597 oppure
MS.90039TUTELA TOP 4/S
Contractual Technical
Reference N° F001.A93Freni idraulici e comandi
idraulici frizione
Protettivo per radiatoriProtettivo con azione
anticongelante di colore
rosso a base di glicole
monoetilenico inibito con
formulazione organica.
Supera le specifiche
CUNA NC 956-16, ASTM
D 3306.9.55523 oppure
MS.90032PARAFLU
UP(*)
Contractual Technical
Reference N° F101.M01Percentuale di impiego:
50% acqua
demineralizzata 50%
PARAFLUUP(**)
(*)AVVERTENZA Non rabboccare o miscelare con altri liquidi aventi caratteristiche diverse da quelle descritte.
(**)Per condizioni climatiche particolarmente severe, si consiglia una miscela del 60% diPARAFLUUPe del 40% di acqua demineralizzata.
177

Impiego Caratteristiche SpecificaFluidi e lubrificanti
originaliApplicazioni
Additivo per il gasolioAdditivo per gasolio
anticongelante con
azione protettiva per
motori DieselTUTELA DIESEL ART
Contractual Technical
Reference N° F601.L06Da miscelare al gasolio
(25 cc per 10 litri)
Liquido per
lavacristallo/lavalunotto/
lavafariMiscela di alcoli, acqua e
tensioattivi CUNA NC
956-119.55522 oppure
MS.90043TUTELA PROFESSIONAL
SC 35
Contractual Technical
Reference N° F201.D02Da impiegarsi puro
oppure diluito negli
impianti tergilavacristalli
AVVERTENZA
48)L'utilizzo di prodotti con caratteristiche differenti da quelle sopra citate potrebbe causare danni al motore non coperti da garanzia.
178
