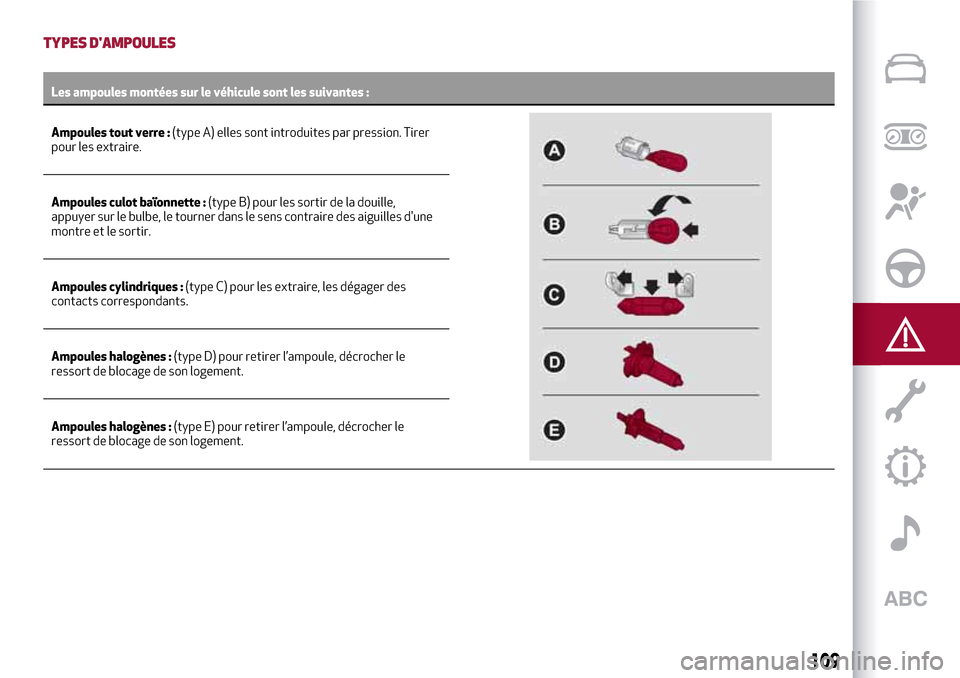

109
TYPES D'AMPOULES
Les ampoules montées sur le véhicule sont les suivantes :
Ampoules tout verre :(type A) elles sont introduites par pression. Tirer
pour les extraire.
Ampoules culot baïonnette :(type B) pour les sortir de la douille,
appuyer sur le bulbe, le tourner dans le sens contraire des aiguilles d'une
montre et le sortir.
Ampoules cylindriques :(type C) pour les extraire, les dégager des
contacts correspondants.
Ampoules halogènes :(type D) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.
Ampoules halogènes :(type E) pour retirer l’ampoule, décrocher le
ressort de blocage de son logement.

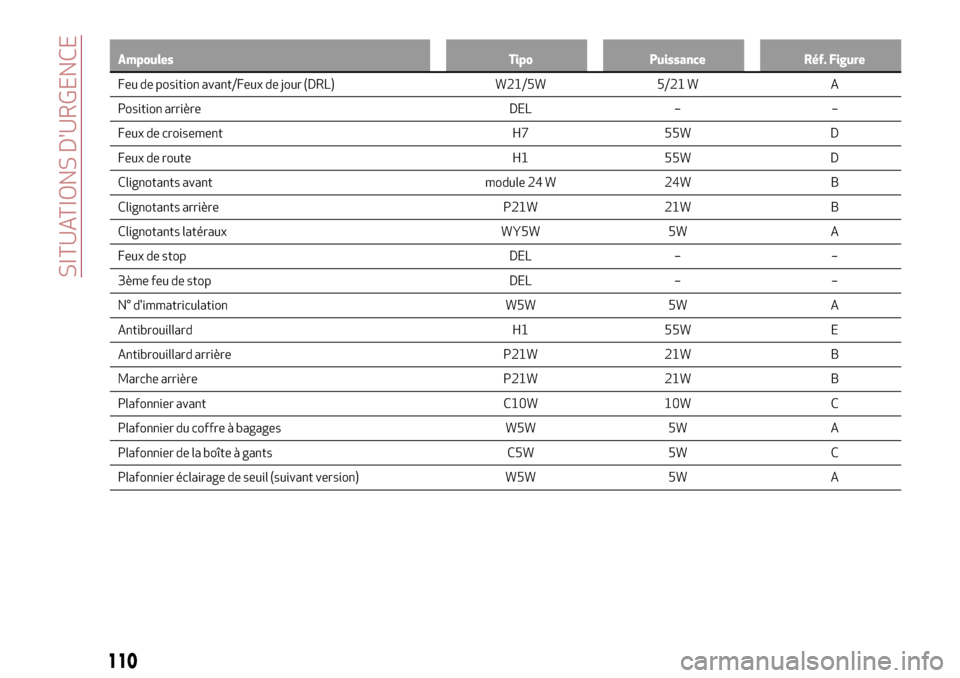

110
SITUATIONS D'URGENCE
Ampoules Tipo Puissance Réf. Figure
Feu de position avant/Feux de jour (DRL) W21/5W 5/21 W A
Position arrière DEL – –
Feux de croisement H7 55W D
Feux de route H1 55W D
Clignotants avant module 24 W 24W B
Clignotants arrière P21W 21W B
Clignotants latéraux WY5W 5W A
Feux de stop DEL – –
3ème feu de stop DEL – –
N° d'immatriculation W5W 5W A
Antibrouillard H1 55W E
Antibrouillard arrière P21W 21W B
Marche arrière P21W 21W B
Plafonnier avant C10W 10W C
Plafonnier du coffre à bagages W5W 5W A
Plafonnier de la boîte à gants C5W 5W C
Plafonnier éclairage de seuil (suivant version) W5W 5W A

ATTENTION
27)Ne manipuler les ampoules halogènes qu'en les prenant par la partie métallique. Si on touche le bulbe transparent avec les doigts, l'intensité de
la lumière baisse et la durée de vie de l'ampoule risque aussi d'être réduite. En cas de contact accidentel, frotter le bulbe avec un chiffon trempé
dans l'alcool, puis laisser sécher.

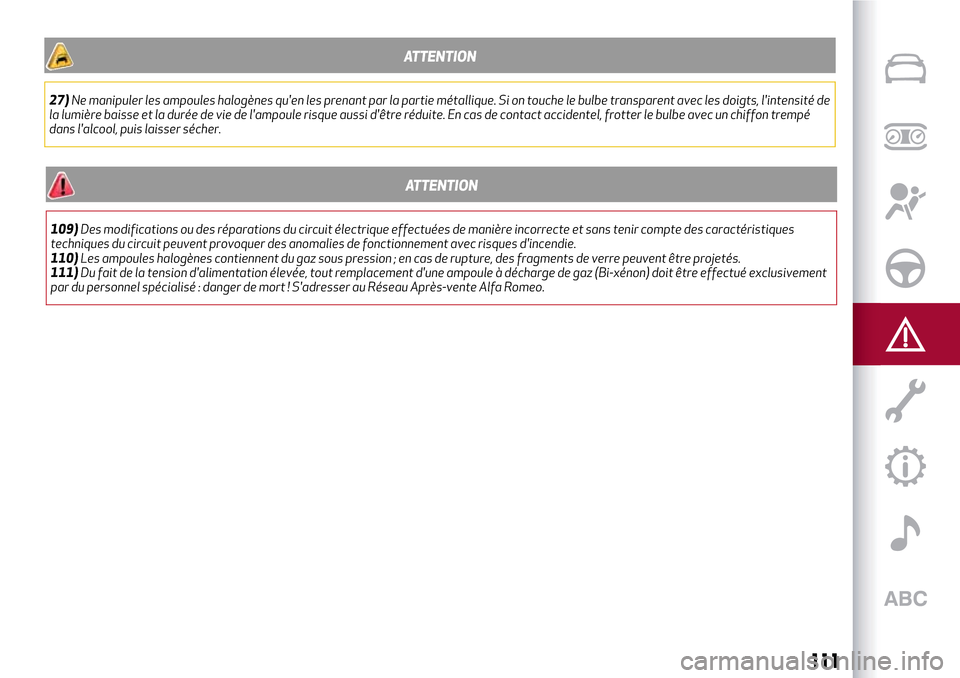

111
ATTENTION
109)Des modifications ou des réparations du circuit électrique effectuées de manière incorrecte et sans tenir compte des caractéristiques
techniques du circuit peuvent provoquer des anomalies de fonctionnement avec risques d'incendie.
110)Les ampoules halogènes contiennent du gaz sous pression ; en cas de rupture, des fragments de verre peuvent être projetés.
111)Du fait de la tension d'alimentation élevée, tout remplacement d'une ampoule à décharge de gaz (Bi-xénon) doit être effectué exclusivement
par du personnel spécialisé : danger de mort ! S'adresser au Réseau Après-vente Alfa Romeo.

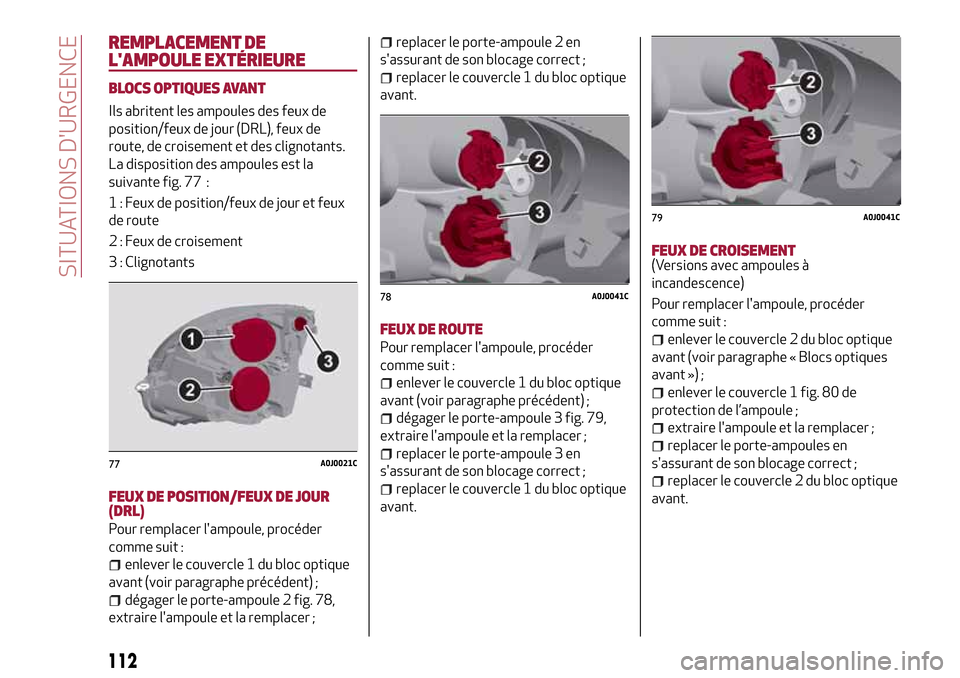

112
SITUATIONS D'URGENCE
REMPLACEMENT DE
L'AMPOULE EXTÉRIEURE
BLOCS OPTIQUES AVANT
Ils abritent les ampoules des feux de
position/feux de jour (DRL), feux de
route, de croisement et des clignotants.
La disposition des ampoules est la
suivante fig. 77 :
1 : Feux de position/feux de jour et feux
de route
2 : Feux de croisement
3 : Clignotants
FEUX DE POSITION/FEUX DE JOUR
(DRL)
Pour remplacer l'ampoule, procéder
comme suit :
enlever le couvercle 1 du bloc optique
avant (voir paragraphe précédent) ;
dégager le porte-ampoule 2 fig. 78,
extraire l'ampoule et la remplacer ;
replacer le porte-ampoule 2 en
s'assurant de son blocage correct ;
replacer le couvercle 1 du bloc optique
avant.
FEUX DE ROUTE
Pour remplacer l'ampoule, procéder
comme suit :
enlever le couvercle 1 du bloc optique
avant (voir paragraphe précédent) ;
dégager le porte-ampoule 3 fig. 79,
extraire l'ampoule et la remplacer ;
replacer le porte-ampoule 3 en
s'assurant de son blocage correct ;
replacer le couvercle 1 du bloc optique
avant.
FEUX DE CROISEMENT(Versions avec ampoules à
incandescence)
Pour remplacer l'ampoule, procéder
comme suit :
enlever le couvercle 2 du bloc optique
avant (voir paragraphe « Blocs optiques
avant ») ;
enlever le couvercle 1 fig. 80 de
protection de l’ampoule ;
extraire l'ampoule et la remplacer ;
replacer le porte-ampoules en
s'assurant de son blocage correct ;
replacer le couvercle 2 du bloc optique
avant.
77A0J0021C
78A0J0041C
79A0J0041C

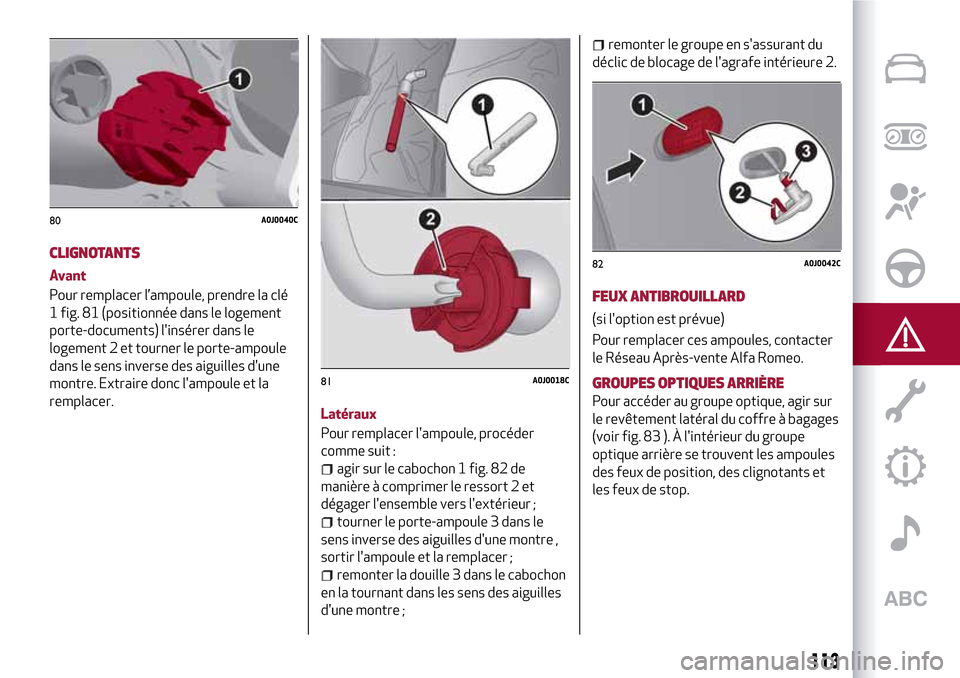

113
CLIGNOTANTS
Avant
Pour remplacer l’ampoule, prendre la clé
1 fig. 81 (positionnée dans le logement
porte-documents) l'insérer dans le
logement 2 et tourner le porte-ampoule
dans le sens inverse des aiguilles d'une
montre. Extraire donc l'ampoule et la
remplacer.
Latéraux
Pour remplacer l'ampoule, procéder
comme suit :
agir sur le cabochon 1 fig. 82 de
manière à comprimer le ressort 2 et
dégager l'ensemble vers l'extérieur ;
tourner le porte-ampoule 3 dans le
sens inverse des aiguilles d'une montre ,
sortir l'ampoule et la remplacer ;
remonter la douille 3 dans le cabochon
en la tournant dans les sens des aiguilles
d'une montre ;
remonter le groupe en s'assurant du
déclic de blocage de l'agrafe intérieure 2.
FEUX ANTIBROUILLARD
(si l'option est prévue)
Pour remplacer ces ampoules, contacter
le Réseau Après-vente Alfa Romeo.
GROUPES OPTIQUES ARRIÈRE
Pour accéder au groupe optique, agir sur
le revêtement latéral du coffre à bagages
(voir fig. 83 ). À l'intérieur du groupe
optique arrière se trouvent les ampoules
des feux de position, des clignotants et
les feux de stop.
80A0J0040C
81A0J0018C
82A0J0042C

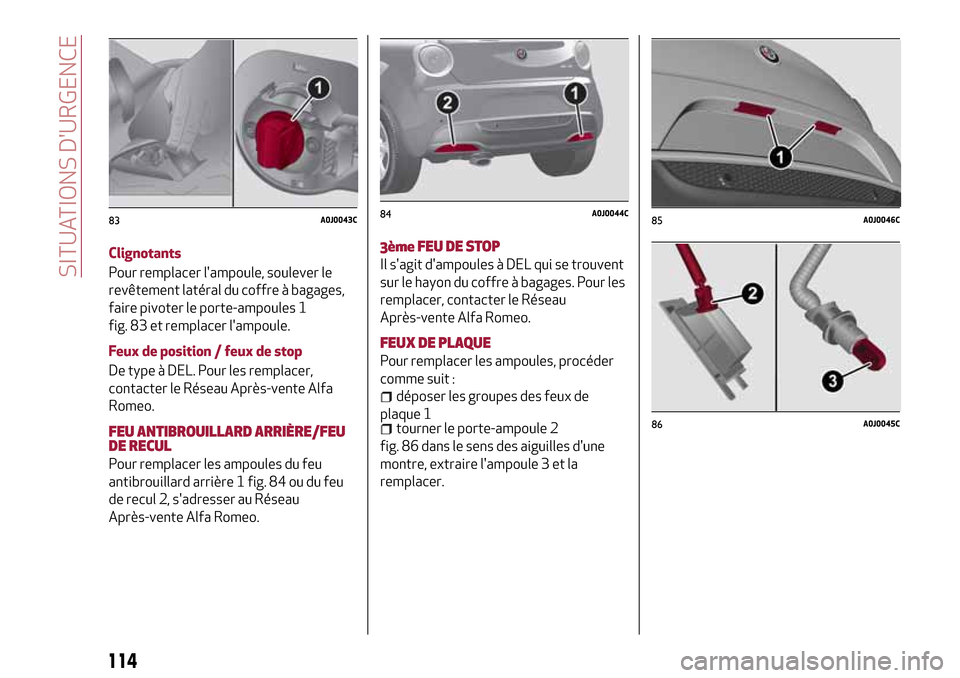

114
SITUATIONS D'URGENCE
Clignotants
Pour remplacer l'ampoule, soulever le
revêtement latéral du coffre à bagages,
faire pivoter le porte-ampoules 1
fig. 83 et remplacer l'ampoule.
Feux de position / feux de stop
De type à DEL. Pour les remplacer,
contacter le Réseau Après-vente Alfa
Romeo.
FEU ANTIBROUILLARD ARRIÈRE/FEU
DE RECUL
Pour remplacer les ampoules du feu
antibrouillard arrière 1 fig. 84 ou du feu
de recul 2, s'adresser au Réseau
Après-vente Alfa Romeo.
3ème FEU DE STOP
Il s'agit d'ampoules à DEL qui se trouvent
sur le hayon du coffre à bagages. Pour les
remplacer, contacter le Réseau
Après-vente Alfa Romeo.
FEUX DE PLAQUE
Pour remplacer les ampoules, procéder
comme suit :
déposer les groupes des feux de
plaque 1
tourner le porte-ampoule 2
fig. 86 dans le sens des aiguilles d'une
montre, extraire l'ampoule 3 et la
remplacer.
83A0J0043C84A0J0044C85A0J0046C
86A0J0045C

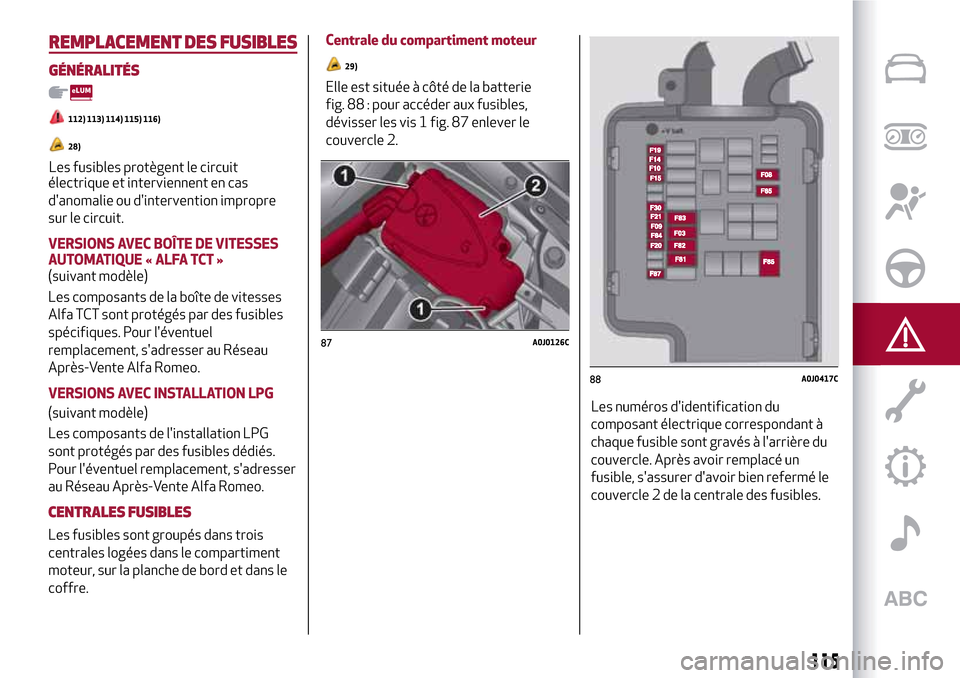

115
REMPLACEMENT DES FUSIBLES
GÉNÉRALITÉS
112) 113) 114) 115) 116)
28)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit.
VERSIONS AVEC BOÎTE DE VITESSES
AUTOMATIQUE « ALFA TCT »
(suivant modèle)
Les composants de la boîte de vitesses
Alfa TCT sont protégés par des fusibles
spécifiques. Pour l'éventuel
remplacement, s'adresser au Réseau
Après-Vente Alfa Romeo.
VERSIONS AVEC INSTALLATION LPG
(suivant modèle)
Les composants de l'installation LPG
sont protégés par des fusibles dédiés.
Pour l'éventuel remplacement, s'adresser
au Réseau Après-Vente Alfa Romeo.
CENTRALES FUSIBLES
Les fusibles sont groupés dans trois
centrales logées dans le compartiment
moteur, sur la planche de bord et dans le
coffre.Centrale du compartiment moteur
29)
Elle est située à côté de la batterie
fig. 88 : pour accéder aux fusibles,
dévisser les vis 1 fig. 87 enlever le
couvercle 2.
87A0J0126C
88A0J0417C
Les numéros d'identification du
composant électrique correspondant à
chaque fusible sont gravés à l'arrière du
couvercle. Après avoir remplacé un
fusible, s'assurer d'avoir bien refermé le
couvercle 2 de la centrale des fusibles.

89A0J0334C

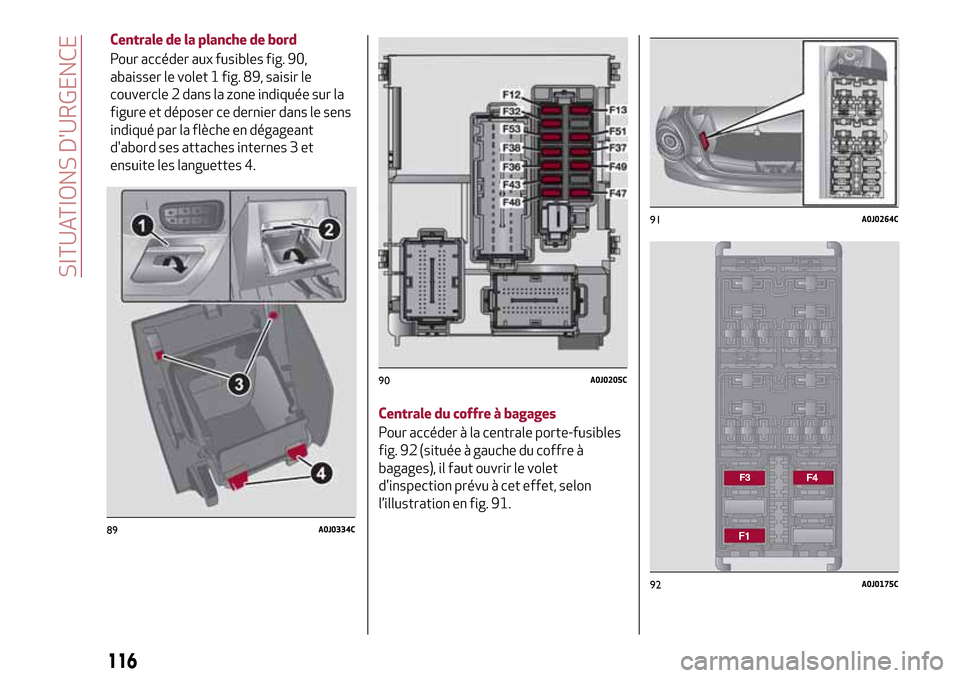

116
SITUATIONS D'URGENCE
Centrale de la planche de bord
Pour accéder aux fusibles fig. 90,
abaisser le volet 1 fig. 89, saisir le
couvercle 2 dans la zone indiquée sur la
figure et déposer ce dernier dans le sens
indiqué par la flèche en dégageant
d'abord ses attaches internes 3 et
ensuite les languettes 4.
Centrale du coffre à bagages
Pour accéder à la centrale porte-fusibles
fig. 92 (située à gauche du coffre à
bagages), il faut ouvrir le volet
d'inspection prévu à cet effet, selon
l’illustration en fig. 91.
90A0J0205C
91A0J0264C
92A0J0175C

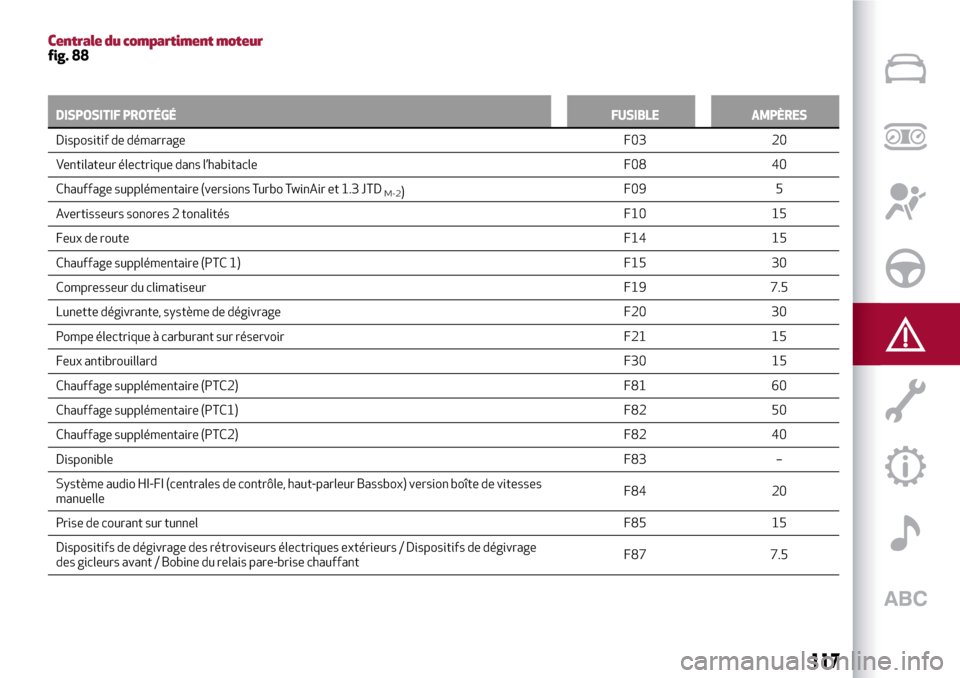

117
Centrale du compartiment moteurfig. 88
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
Dispositif de démarrageF03 20
Ventilateur électrique dans l’habitacle F08 40
Chauffage supplémentaire (versions Turbo TwinAir et 1.3 JTD
M-2)F09 5
Avertisseurs sonores 2 tonalités F10 15
Feux de routeF14 15
Chauffage supplémentaire (PTC 1) F15 30
Compresseur du climatiseurF19 7.5
Lunette dégivrante, système de dégivrage F20 30
Pompe électrique à carburant sur réservoir F21 15
Feux antibrouillardF30 15
Chauffage supplémentaire (PTC2) F81 60
Chauffage supplémentaire (PTC1) F82 50
Chauffage supplémentaire (PTC2) F82 40
DisponibleF83 –
Système audio HI-FI (centrales de contrôle, haut-parleur Bassbox) version boîte de vitesses
manuelleF84 20
Prise de courant sur tunnelF85 15
Dispositifs de dégivrage des rétroviseurs électriques extérieurs / Dispositifs de dégivrage
des gicleurs avant / Bobine du relais pare-brise chauffantF87 7.5

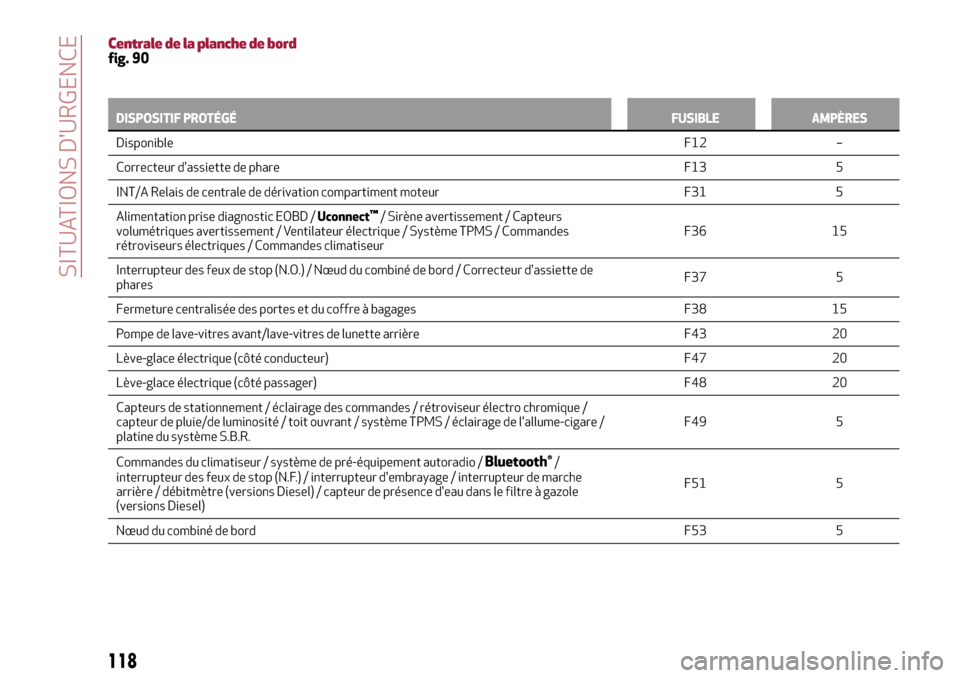

118
SITUATIONS D'URGENCE
Centrale de la planche de bordfig. 90
DISPOSITIF PROTÉGÉFUSIBLE AMPÈRES
DisponibleF12 –
Correcteur d'assiette de phare F13 5
INT/A Relais de centrale de dérivation compartiment moteur F31 5
Alimentation prise diagnostic EOBD /Uconnect
™/ Sirène avertissement / Capteurs
volumétriques avertissement / Ventilateur électrique / Système TPMS / Commandes
rétroviseurs électriques / Commandes climatiseurF36 15
Interrupteur des feux de stop (N.O.) / Nœud du combiné de bord / Correcteur d'assiette de
pharesF37 5
Fermeture centralisée des portes et du coffre à bagages F38 15
Pompe de lave-vitres avant/lave-vitres de lunette arrière F43 20
Lève-glace électrique (côté conducteur) F47 20
Lève-glace électrique (côté passager) F48 20
Capteurs de stationnement / éclairage des commandes / rétroviseur électro chromique /
capteur de pluie/de luminosité / toit ouvrant / système TPMS / éclairage de l'allume-cigare /
platine du système S.B.R.F49 5
Commandes du climatiseur / système de pré-équipement autoradio /
Bluetooth®/
interrupteur des feux de stop (N.F.) / interrupteur d'embrayage / interrupteur de marche
arrière / débitmètre (versions Diesel) / capteur de présence d'eau dans le filtre à gazole
(versions Diesel)F51 5
Nœud du combiné de bordF53 5
