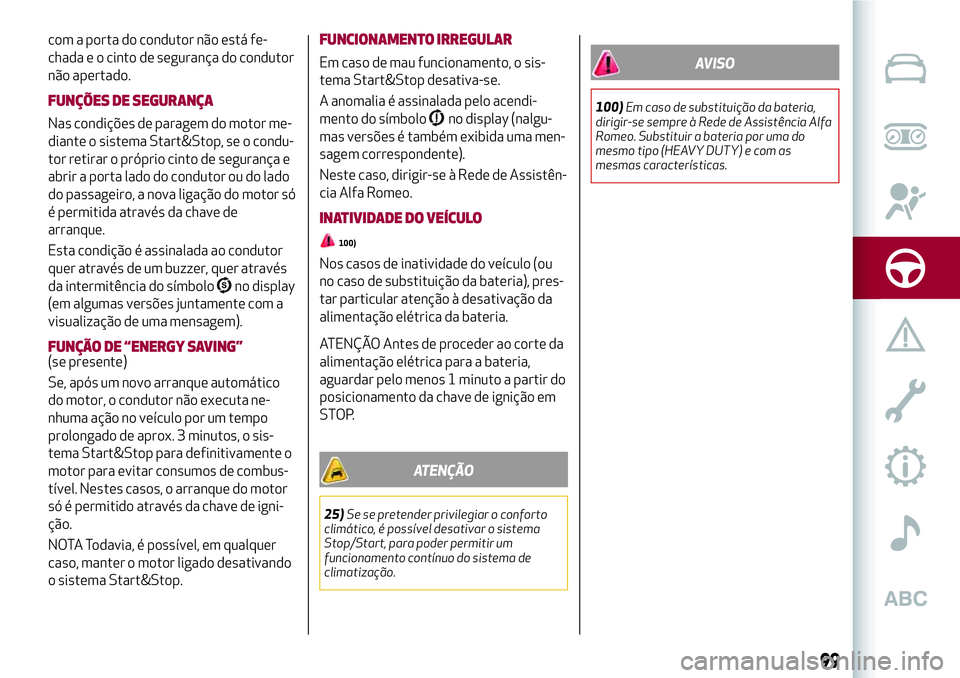

com a porta do condutor não está fe-
chada e o cinto de segurança do condutor
não apertado.
FUNÇÕES DE SEGURANÇA
Nas condições de paragem do motor me-
diante o sistema Start&Stop, se o condu-
tor retirar o próprio cinto de segurança e
abrir a porta lado do condutor ou do lado
do passageiro, a nova ligação do motor só
é permitida através da chave de
arranque.
Esta condição é assinalada ao condutor
quer através de um buzzer, quer através
da intermitência do símbolo
no display
(em algumas versões juntamente com a
visualização de uma mensagem).
FUNÇÃO DE “ENERGY SAVING”(se presente)
Se, após um novo arranque automático
do motor, o condutor não executa ne-
nhuma ação no veículo por um tempo
prolongado de aprox. 3 minutos, o sis-
tema Start&Stop para definitivamente o
motor para evitar consumos de combus-
tível. Nestes casos, o arranque do motor
só é permitido através da chave de igni-
ção.
NOTA Todavia, é possível, em qualquer
caso, manter o motor ligado desativando
o sistema Start&Stop.
FUNCIONAMENTO IRREGULAR
Em caso de mau funcionamento, o sis-
tema Start&Stop desativa-se.
A anomalia é assinalada pelo acendi-
mento do símbolo
no display (nalgu-
mas versões é também exibida uma men-
sagem correspondente).
Neste caso, dirigir-se à Rede de Assistên-
cia Alfa Romeo.
INATIVIDADE DO VEÍCULO
100)
Nos casos de inatividade do veículo (ou
no caso de substituição da bateria), pres-
tar particular atenção à desativação da
alimentação elétrica da bateria.
ATENÇÃO Antes de proceder ao corte da
alimentação elétrica para a bateria,
aguardar pelo menos 1 minuto a partir do
posicionamento da chave de ignição em
STOP.
ATENÇÃO
25)Se se pretender privilegiar o conforto
climático, é possível desativar o sistema
Stop/Start, para poder permitir um
funcionamento contínuo do sistema de
climatização.
AVISO
100)Em caso de substituição da bateria,
dirigir-se sempre à Rede de Assistência Alfa
Romeo. Substituir a bateria por uma do
mesmo tipo (HEAVY DUTY) e com as
mesmas características.
99

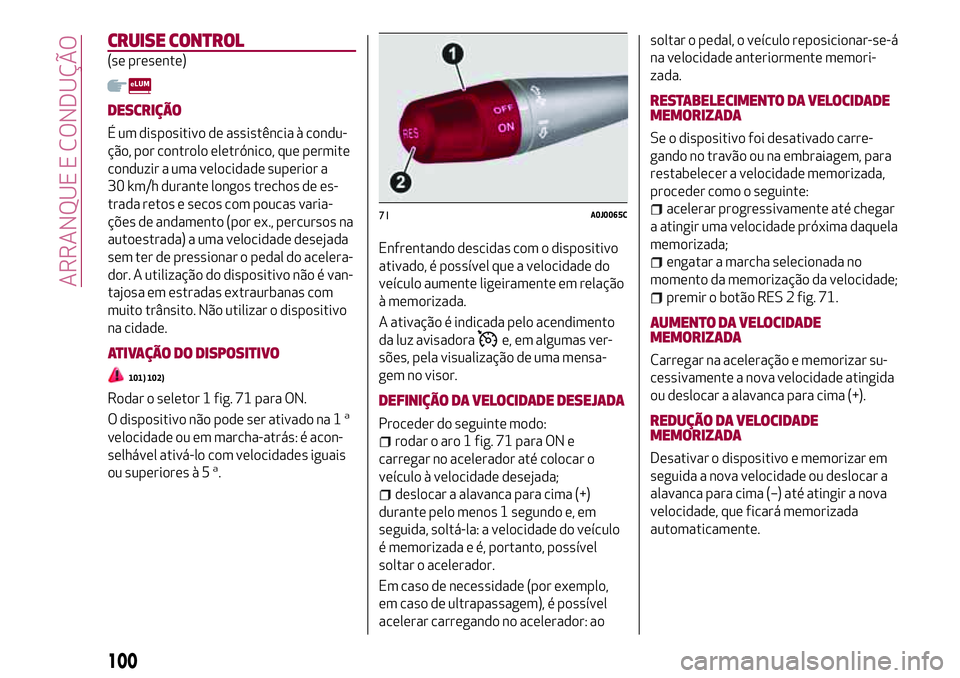

CRUISE CONTROL
(se presente)
DESCRIÇÃO
É um dispositivo de assistência à condu-
ção, por controlo eletrónico, que permite
conduzir a uma velocidade superior a
30 km/h durante longos trechos de es-
trada retos e secos com poucas varia-
ções de andamento (por ex., percursos na
autoestrada) a uma velocidade desejada
sem ter de pressionar o pedal do acelera-
dor. A utilização do dispositivo não é van-
tajosa em estradas extraurbanas com
muito trânsito. Não utilizar o dispositivo
na cidade.
ATIVAÇÃO DO DISPOSITIVO
101) 102)
Rodar o seletor 1 fig. 71 para ON.
O dispositivo não pode ser ativado na 1a
velocidade ou em marcha-atrás: é acon-
selhável ativá-lo com velocidades iguais
ou superiores à 5
a.Enfrentando descidas com o dispositivo
ativado, é possível que a velocidade do
veículo aumente ligeiramente em relação
à memorizada.
A ativação é indicada pelo acendimento
da luz avisadora
e, em algumas ver-
sões, pela visualização de uma mensa-
gem no visor.
DEFINIÇÃO DA VELOCIDADE DESEJADA
Proceder do seguinte modo:
rodar o aro 1 fig. 71 para ON e
carregar no acelerador até colocar o
veículo à velocidade desejada;
deslocar a alavanca para cima (+)
durante pelo menos 1 segundo e, em
seguida, soltá-la: a velocidade do veículo
é memorizada e é, portanto, possível
soltar o acelerador.
Em caso de necessidade (por exemplo,
em caso de ultrapassagem), é possível
acelerar carregando no acelerador: aosoltar o pedal, o veículo reposicionar-se-á
na velocidade anteriormente memori-
zada.
RESTABELECIMENTO DA VELOCIDADE
MEMORIZADA
Se o dispositivo foi desativado carre-
gando no travão ou na embraiagem, para
restabelecer a velocidade memorizada,
proceder como o seguinte:
acelerar progressivamente até chegar
a atingir uma velocidade próxima daquela
memorizada;
engatar a marcha selecionada no
momento da memorização da velocidade;
premir o botão RES 2 fig. 71.
AUMENTO DA VELOCIDADE
MEMORIZADA
Carregar na aceleração e memorizar su-
cessivamente a nova velocidade atingida
ou deslocar a alavanca para cima (+).
REDUÇÃO DA VELOCIDADE
MEMORIZADA
Desativar o dispositivo e memorizar em
seguida a nova velocidade ou deslocar a
alavanca para cima (–) até atingir a nova
velocidade, que ficará memorizada
automaticamente.
71A0J0065C
100
ARRANQUE E CONDUÇÃO

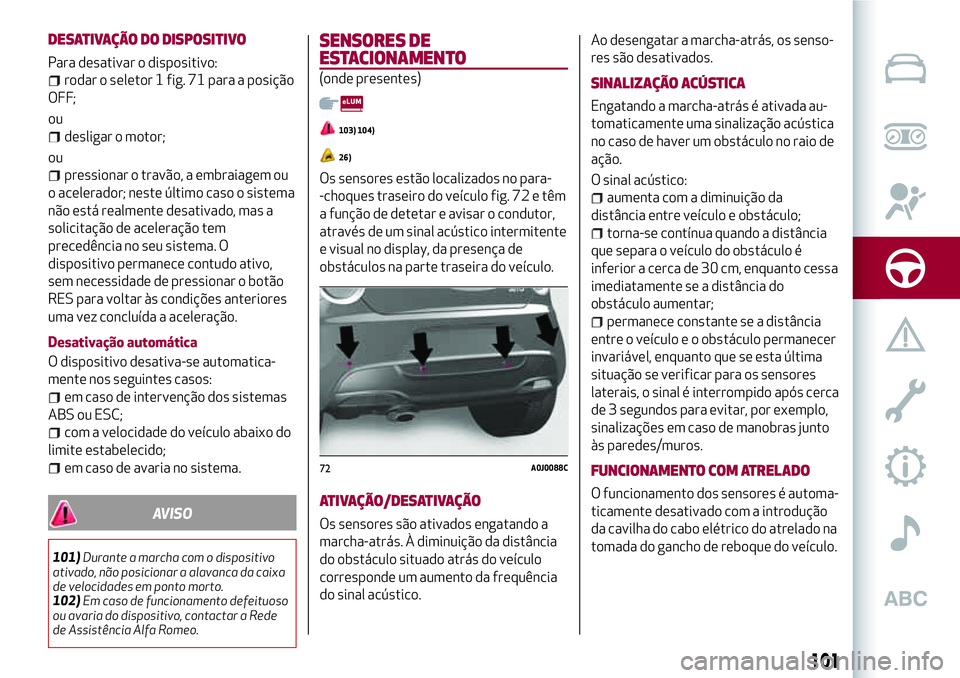

DESATIVAÇÃO DO DISPOSITIVO
Para desativar o dispositivo:
rodar o seletor 1 fig. 71 para a posição
OFF;
ou
desligar o motor;
ou
pressionar o travão, a embraiagem ou
o acelerador; neste último caso o sistema
não está realmente desativado, mas a
solicitação de aceleração tem
precedência no seu sistema. O
dispositivo permanece contudo ativo,
sem necessidade de pressionar o botão
RES para voltar às condições anteriores
uma vez concluída a aceleração.
Desativação automática
O dispositivo desativa-se automatica-
mente nos seguintes casos:
em caso de intervenção dos sistemas
ABS ou ESC;
com a velocidade do veículo abaixo do
limite estabelecido;
em caso de avaria no sistema.
AVISO
101)Durante a marcha com o dispositivo
ativado, não posicionar a alavanca da caixa
de velocidades em ponto morto.
102)Em caso de funcionamento defeituoso
ou avaria do dispositivo, contactar a Rede
de Assistência Alfa Romeo.
SENSORES DE
ESTACIONAMENTO
(onde presentes)
103) 104)
26)
Os sensores estão localizados no para-
-choques traseiro do veículo fig. 72 e têm
a função de detetar e avisar o condutor,
através de um sinal acústico intermitente
e visual no display, da presença de
obstáculos na parte traseira do veículo.
ATIVAÇÃO/DESATIVAÇÃO
Os sensores são ativados engatando a
marcha-atrás. À diminuição da distância
do obstáculo situado atrás do veículo
corresponde um aumento da frequência
do sinal acústico.Ao desengatar a marcha-atrás, os senso-
res são desativados.
SINALIZAÇÃO ACÚSTICA
Engatando a marcha-atrás é ativada au-
tomaticamente uma sinalização acústica
no caso de haver um obstáculo no raio de
ação.
O sinal acústico:
aumenta com a diminuição da
distância entre veículo e obstáculo;
torna-se contínua quando a distância
que separa o veículo do obstáculo é
inferior a cerca de 30 cm, enquanto cessa
imediatamente se a distância do
obstáculo aumentar;
permanece constante se a distância
entre o veículo e o obstáculo permanecer
invariável, enquanto que se esta última
situação se verificar para os sensores
laterais, o sinal é interrompido após cerca
de 3 segundos para evitar, por exemplo,
sinalizações em caso de manobras junto
às paredes/muros.
FUNCIONAMENTO COM ATRELADO
O funcionamento dos sensores é automa-
ticamente desativado com a introdução
da cavilha do cabo elétrico do atrelado na
tomada do gancho de reboque do veículo.
72A0J0088C
101

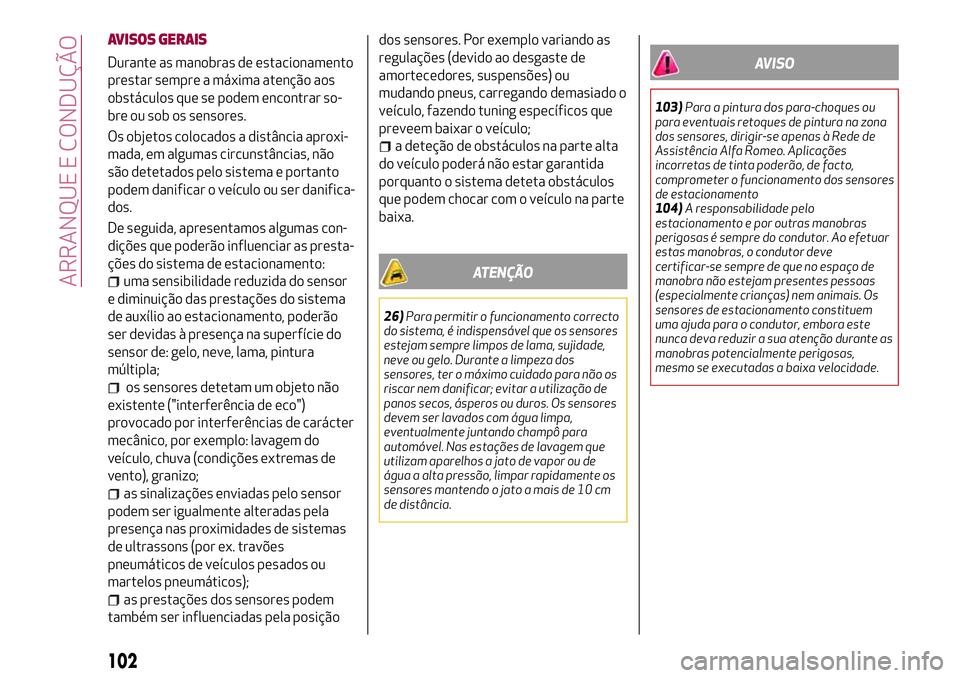

AVISOS GERAIS
Durante as manobras de estacionamento
prestar sempre a máxima atenção aos
obstáculos que se podem encontrar so-
bre ou sob os sensores.
Os objetos colocados a distância aproxi-
mada, em algumas circunstâncias, não
são detetados pelo sistema e portanto
podem danificar o veículo ou ser danifica-
dos.
De seguida, apresentamos algumas con-
dições que poderão influenciar as presta-
ções do sistema de estacionamento:
uma sensibilidade reduzida do sensor
e diminuição das prestações do sistema
de auxílio ao estacionamento, poderão
ser devidas à presença na superfície do
sensor de: gelo, neve, lama, pintura
múltipla;
os sensores detetam um objeto não
existente ("interferência de eco")
provocado por interferências de carácter
mecânico, por exemplo: lavagem do
veículo, chuva (condições extremas de
vento), granizo;
as sinalizações enviadas pelo sensor
podem ser igualmente alteradas pela
presença nas proximidades de sistemas
de ultrassons (por ex. travões
pneumáticos de veículos pesados ou
martelos pneumáticos);
as prestações dos sensores podem
também ser influenciadas pela posiçãodos sensores. Por exemplo variando as
regulações (devido ao desgaste de
amortecedores, suspensões) ou
mudando pneus, carregando demasiado o
veículo, fazendo tuning específicos que
preveem baixar o veículo;
a deteção de obstáculos na parte alta
do veículo poderá não estar garantida
porquanto o sistema deteta obstáculos
que podem chocar com o veículo na parte
baixa.
ATENÇÃO
26)Para permitir o funcionamento correcto
do sistema, é indispensável que os sensores
estejam sempre limpos de lama, sujidade,
neve ou gelo. Durante a limpeza dos
sensores, ter o máximo cuidado para não os
riscar nem danificar; evitar a utilização de
panos secos, ásperos ou duros. Os sensores
devem ser lavados com água limpa,
eventualmente juntando champô para
automóvel. Nas estações de lavagem que
utilizam aparelhos a jato de vapor ou de
água a alta pressão, limpar rapidamente os
sensores mantendo o jato a mais de 10 cm
de distância.
AVISO
103)Para a pintura dos para-choques ou
para eventuais retoques de pintura na zona
dos sensores, dirigir-se apenas à Rede de
Assistência Alfa Romeo. Aplicações
incorretas de tinta poderão, de facto,
comprometer o funcionamento dos sensores
de estacionamento
104)A responsabilidade pelo
estacionamento e por outras manobras
perigosas é sempre do condutor. Ao efetuar
estas manobras, o condutor deve
certificar-se sempre de que no espaço de
manobra não estejam presentes pessoas
(especialmente crianças) nem animais. Os
sensores de estacionamento constituem
uma ajuda para o condutor, embora este
nunca deva reduzir a sua atenção durante as
manobras potencialmente perigosas,
mesmo se executadas a baixa velocidade.
102
ARRANQUE E CONDUÇÃO

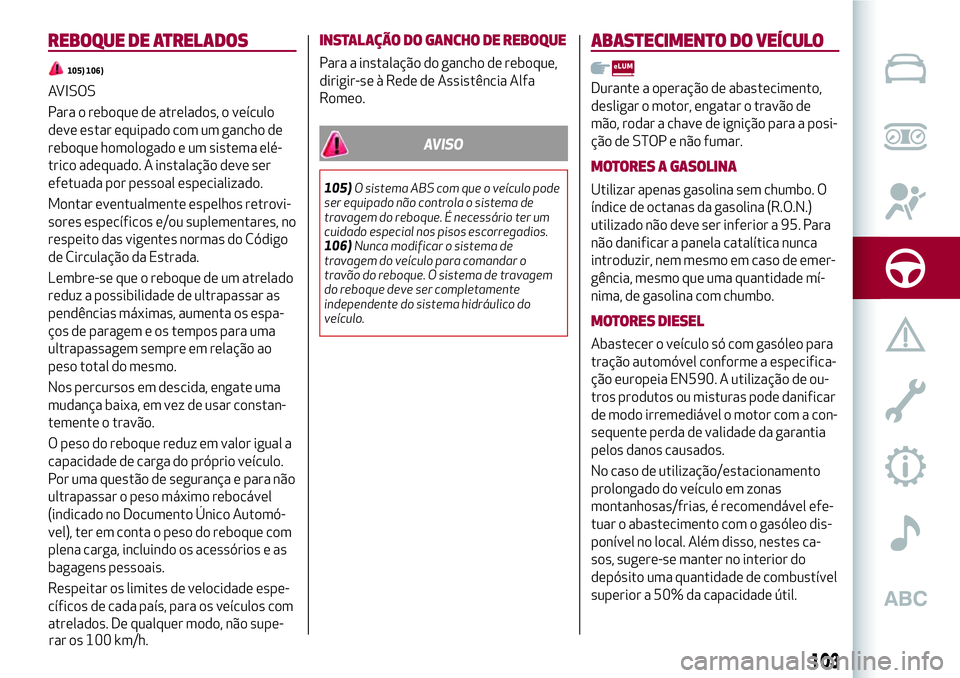

REBOQUE DE ATRELADOS
105) 106)
AVISOS
Para o reboque de atrelados, o veículo
deve estar equipado com um gancho de
reboque homologado e um sistema elé-
trico adequado. A instalação deve ser
efetuada por pessoal especializado.
Montar eventualmente espelhos retrovi-
sores específicos e/ou suplementares, no
respeito das vigentes normas do Código
de Circulação da Estrada.
Lembre-se que o reboque de um atrelado
reduz a possibilidade de ultrapassar as
pendências máximas, aumenta os espa-
ços de paragem e os tempos para uma
ultrapassagem sempre em relação ao
peso total do mesmo.
Nos percursos em descida, engate uma
mudança baixa, em vez de usar constan-
temente o travão.
O peso do reboque reduz em valor igual a
capacidade de carga do próprio veículo.
Por uma questão de segurança e para não
ultrapassar o peso máximo rebocável
(indicado no Documento Único Automó-
vel), ter em conta o peso do reboque com
plena carga, incluindo os acessórios e as
bagagens pessoais.
Respeitar os limites de velocidade espe-
cíficos de cada país, para os veículos com
atrelados. De qualquer modo, não supe-
rar os 100 km/h.
INSTALAÇÃO DO GANCHO DE REBOQUE
Para a instalação do gancho de reboque,
dirigir-se à Rede de Assistência Alfa
Romeo.
AVISO
105)O sistema ABS com que o veículo pode
ser equipado não controla o sistema de
travagem do reboque. É necessário ter um
cuidado especial nos pisos escorregadios.
106)Nunca modificar o sistema de
travagem do veículo para comandar o
travão do reboque. O sistema de travagem
do reboque deve ser completamente
independente do sistema hidráulico do
veículo.
ABASTECIMENTO DO VEÍCULO
Durante a operação de abastecimento,
desligar o motor, engatar o travão de
mão, rodar a chave de ignição para a posi-
ção de STOP e não fumar.
MOTORES A GASOLINA
Utilizar apenas gasolina sem chumbo. O
índice de octanas da gasolina (R.O.N.)
utilizado não deve ser inferior a 95. Para
não danificar a panela catalítica nunca
introduzir, nem mesmo em caso de emer-
gência, mesmo que uma quantidade mí-
nima, de gasolina com chumbo.
MOTORES DIESEL
Abastecer o veículo só com gasóleo para
tração automóvel conforme a especifica-
ção europeia EN590. A utilização de ou-
tros produtos ou misturas pode danificar
de modo irremediável o motor com a con-
sequente perda de validade da garantia
pelos danos causados.
No caso de utilização/estacionamento
prolongado do veículo em zonas
montanhosas/frias, é recomendável efe-
tuar o abastecimento com o gasóleo dis-
ponível no local. Além disso, nestes ca-
sos, sugere-se manter no interior do
depósito uma quantidade de combustível
superior a 50% da capacidade útil.
103

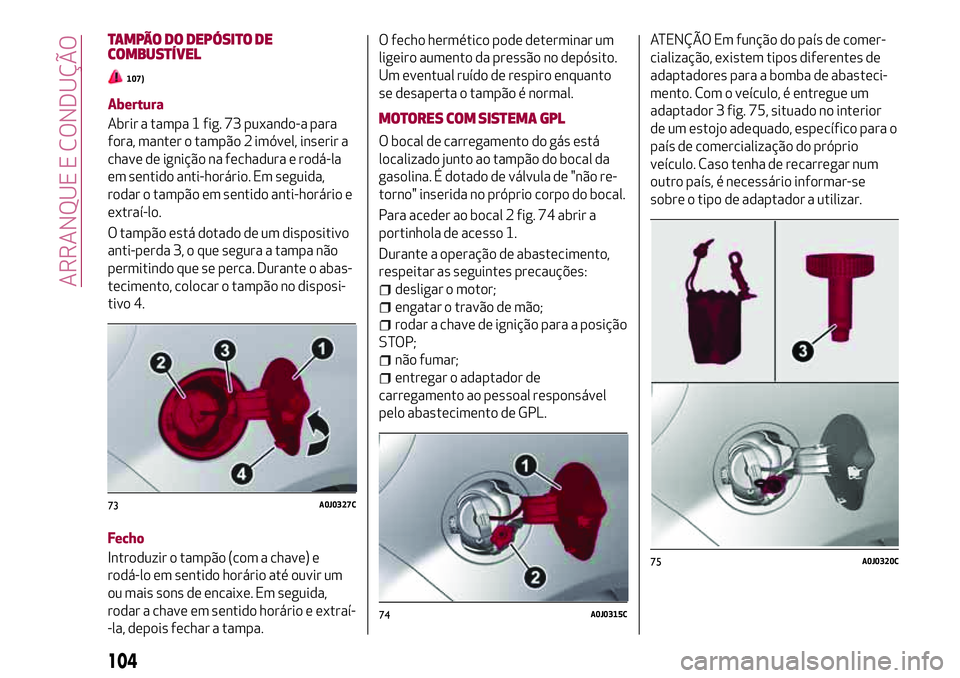

TAMPÃO DO DEPÓSITO DE
COMBUSTÍVEL
107)
Abertura
Abrir a tampa 1 fig. 73 puxando-a para
fora, manter o tampão 2 imóvel, inserir a
chave de ignição na fechadura e rodá-la
em sentido anti-horário. Em seguida,
rodar o tampão em sentido anti-horário e
extraí-lo.
O tampão está dotado de um dispositivo
anti-perda 3, o que segura a tampa não
permitindo que se perca. Durante o abas-
tecimento, colocar o tampão no disposi-
tivo 4.
Fecho
Introduzir o tampão (com a chave) e
rodá-lo em sentido horário até ouvir um
ou mais sons de encaixe. Em seguida,
rodar a chave em sentido horário e extraí-
-la, depois fechar a tampa.O fecho hermético pode determinar um
ligeiro aumento da pressão no depósito.
Um eventual ruído de respiro enquanto
se desaperta o tampão é normal.MOTORES COM SISTEMA GPL
O bocal de carregamento do gás está
localizado junto ao tampão do bocal da
gasolina. É dotado de válvula de "não re-
torno" inserida no próprio corpo do bocal.
Para aceder ao bocal 2 fig. 74 abrir a
portinhola de acesso 1.
Durante a operação de abastecimento,
respeitar as seguintes precauções:
desligar o motor;
engatar o travão de mão;
rodar a chave de ignição para a posição
STOP;
não fumar;
entregar o adaptador de
carregamento ao pessoal responsável
pelo abastecimento de GPL.
ATENÇÃO Em função do país de comer-
cialização, existem tipos diferentes de
adaptadores para a bomba de abasteci-
mento. Com o veículo, é entregue um
adaptador 3 fig. 75, situado no interior
de um estojo adequado, específico para o
país de comercialização do próprio
veículo. Caso tenha de recarregar num
outro país, é necessário informar-se
sobre o tipo de adaptador a utilizar.
73A0J0327C
74A0J0315C
75A0J0320C
104
ARRANQUE E CONDUÇÃO

AVISO

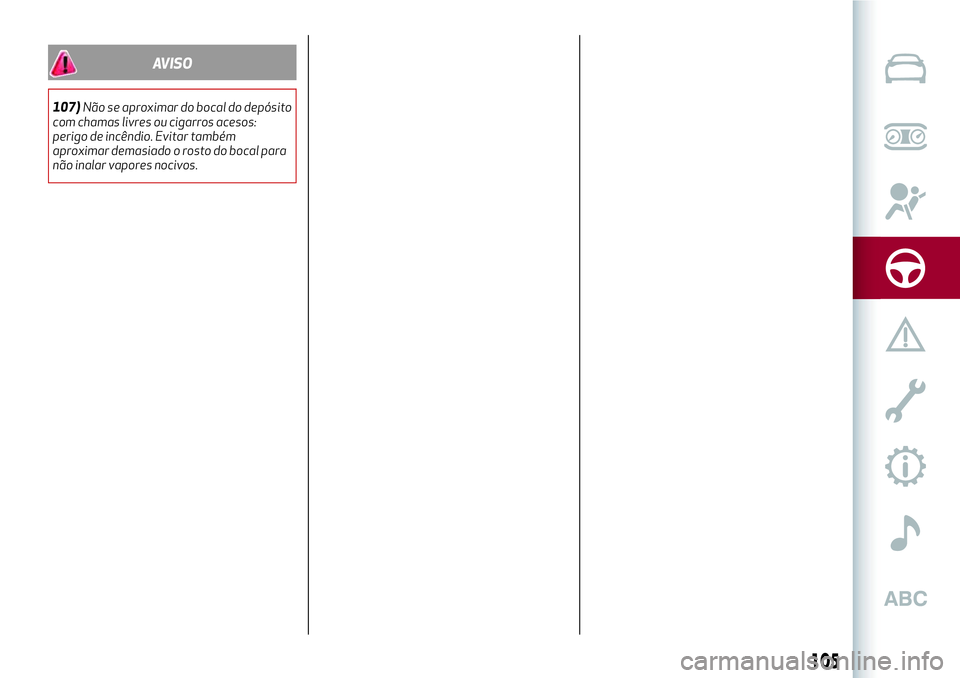

107)Não se aproximar do bocal do depósito
com chamas livres ou cigarros acesos:
perigo de incêndio. Evitar também
aproximar demasiado o rosto do bocal para
não inalar vapores nocivos.
105

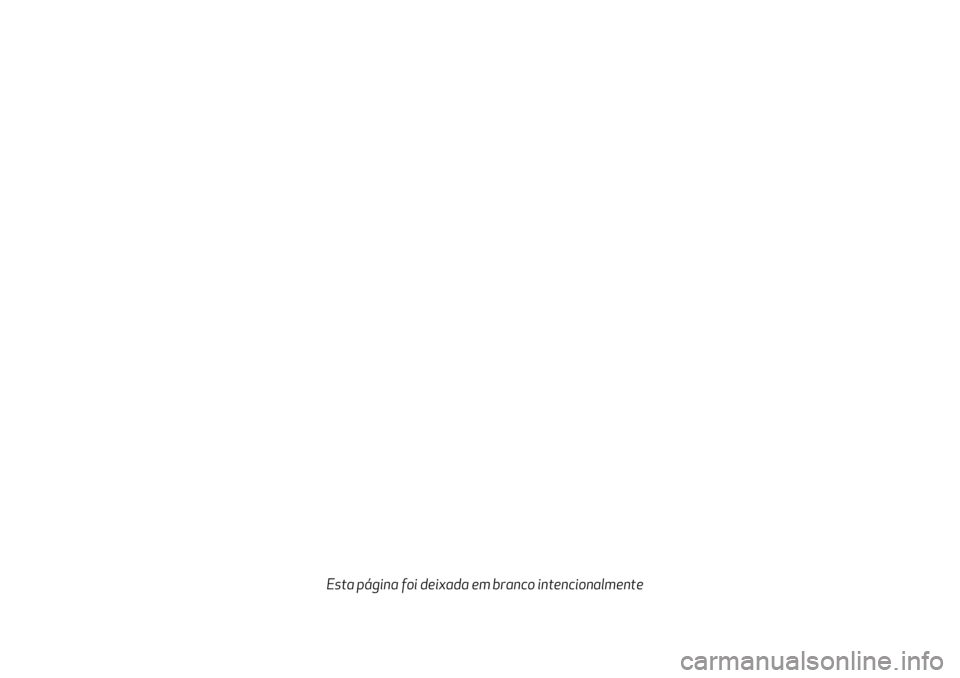

Esta página foi deixada em branco intencionalmente

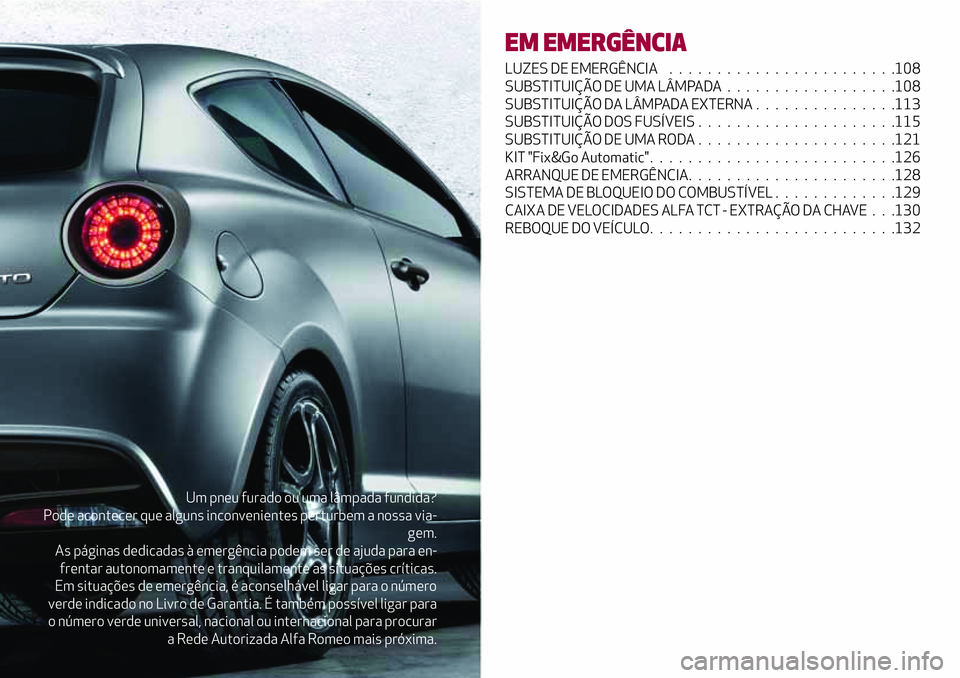

Um pneu furado ou uma lâmpada fundida?
Pode acontecer que alguns inconvenientes perturbem a nossa via-
gem.
As páginas dedicadas à emergência podem ser de ajuda para en-
frentar autonomamente e tranquilamente as situações críticas.
Em situações de emergência, é aconselhável ligar para o número
verde indicado no Livro de Garantia. É também possível ligar para
o número verde universal, nacional ou internacional para procurar
a Rede Autorizada Alfa Romeo mais próxima.
EM EMERGÊNCIA
LUZES DE EMERGÊNCIA . . ......................108
SUBSTITUIÇÃO DE UMA LÂMPADA..................108
SUBSTITUIÇÃO DA LÂMPADA EXTERNA...............113
SUBSTITUIÇÃO DOS FUSÍVEIS .....................115
SUBSTITUIÇÃO DE UMA RODA . . ...................121
KIT "Fix&Go Automatic"..........................126
ARRANQUE DE EMERGÊNCIA......................128
SISTEMA DE BLOQUEIO DO COMBUSTÍVEL.............129
CAIXA DE VELOCIDADES ALFA TCT - EXTRAÇÃO DA CHAVE . . .130
REBOQUE DO VEÍCULO..........................132

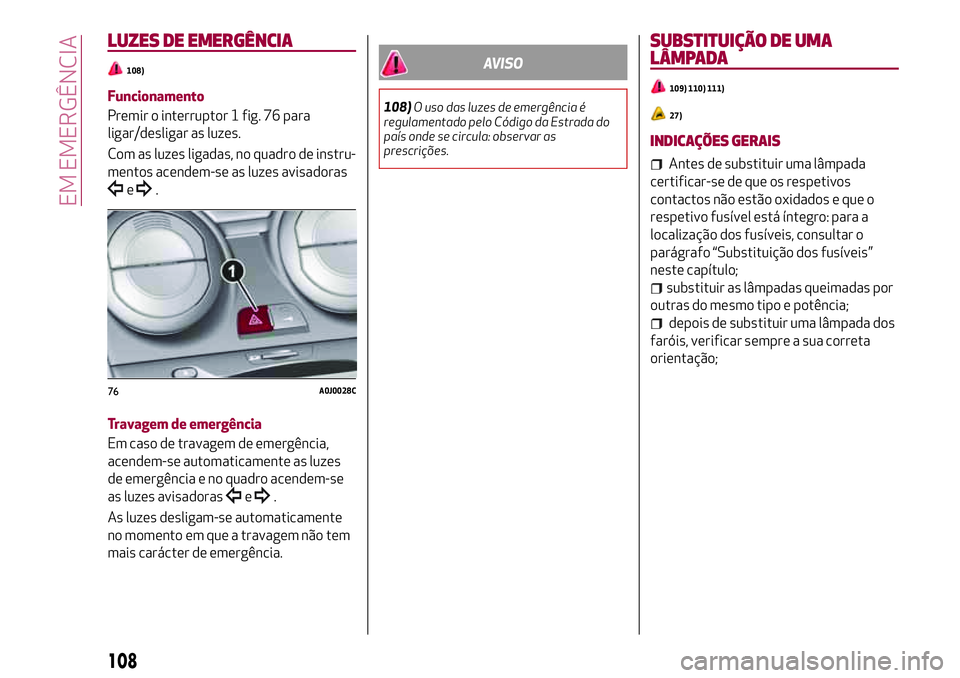

LUZES DE EMERGÊNCIA
108)
Funcionamento
Premir o interruptor 1 fig. 76 para
ligar/desligar as luzes.
Com as luzes ligadas, no quadro de instru-
mentos acendem-se as luzes avisadoras
e.
Travagem de emergência
Em caso de travagem de emergência,
acendem-se automaticamente as luzes
de emergência e no quadro acendem-se
as luzes avisadoras
e.
As luzes desligam-se automaticamente
no momento em que a travagem não tem
mais carácter de emergência.
AVISO
108)O uso das luzes de emergência é
regulamentado pelo Código da Estrada do
país onde se circula: observar as
prescrições.
SUBSTITUIÇÃO DE UMA
LÂMPADA
109) 110) 111)
27)
INDICAÇÕES GERAIS
Antes de substituir uma lâmpada
certificar-se de que os respetivos
contactos não estão oxidados e que o
respetivo fusível está íntegro: para a
localização dos fusíveis, consultar o
parágrafo “Substituição dos fusíveis”
neste capítulo;
substituir as lâmpadas queimadas por
outras do mesmo tipo e potência;
depois de substituir uma lâmpada dos
faróis, verificar sempre a sua correta
orientação;
76A0J0028C
108
EM EMERGÊNCIA
